工件的装夹与夹具设计解析

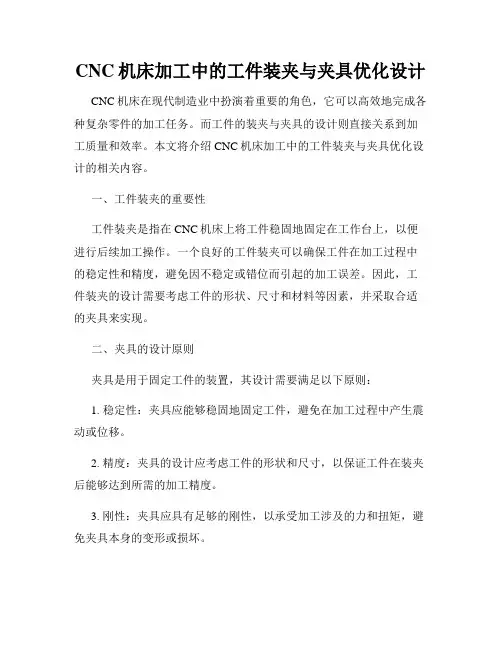

CNC机床加工中的工件装夹与夹具优化设计CNC机床在现代制造业中扮演着重要的角色，它可以高效地完成各种复杂零件的加工任务。

而工件的装夹与夹具的设计则直接关系到加工质量和效率。

本文将介绍CNC机床加工中的工件装夹与夹具优化设计的相关内容。

一、工件装夹的重要性工件装夹是指在CNC机床上将工件稳固地固定在工作台上，以便进行后续加工操作。

一个良好的工件装夹可以确保工件在加工过程中的稳定性和精度，避免因不稳定或错位而引起的加工误差。

因此，工件装夹的设计需要考虑工件的形状、尺寸和材料等因素，并采取合适的夹具来实现。

二、夹具的设计原则夹具是用于固定工件的装置，其设计需要满足以下原则：1. 稳定性：夹具应能够稳固地固定工件，避免在加工过程中产生震动或位移。

2. 精度：夹具的设计应考虑工件的形状和尺寸，以保证工件在装夹后能够达到所需的加工精度。

3. 刚性：夹具应具有足够的刚性，以承受加工涉及的力和扭矩，避免夹具本身的变形或损坏。

4. 便于操作：夹具的设计应方便操作人员进行工件的装夹和取下，并且能够在加工过程中进行必要的调整和更换。

5. 经济性：夹具的设计需尽可能简单、经济，避免过度复杂和成本过高。

三、工件装夹的常用方法1. 液压夹紧：利用液压系统施加压力，将工件夹紧在工作台上。

这种方法适用于较大尺寸和较重的工件，能够提供较高的夹紧力和稳定性。

2. 机械夹紧：利用机械装置（如螺杆、凸轮等）将工件夹紧在工作台上。

这种方法适用于较小尺寸和较轻的工件，能够提供较高的精度和灵活性。

3. 气动夹紧：利用气动系统施加气压，将工件夹紧在工作台上。

这种方法适用于对工件表面要求较高的情况，能够提供较大的夹紧力和稳定性。

4. 真空吸附：利用真空系统产生负压，将工件吸附在工作台上。

这种方法适用于平面工件或具有一定表面积的工件，能够提供较稳定的装夹效果。

5. 夹具组合：根据工件的形状和特点，采用多种夹具的组合方式进行装夹，以满足复杂工件的加工需求。

机械制造技术工件的装夹1、装夹的概念定位：确定工件在机床上或夹具中占有准确加工位置的过程。

夹紧：在工件定位后用外力将其固定，使其在加工过程中保持定位 位置不变的操作。

装夹是定位和夹紧过程的总和。

在机械加工过程中，为了保证的轴线用于定位加工精度，使工件在机床上相对刀具占有正确的位置，并能迅速、 可靠地夹紧工件，以接受加工或卡爪用于夹紧检测的工艺装备称为机床夹具。

2、装夹的方法（1）直接找正装夹用划针、百分表等工具直接找正工件位置并加以夹紧的方法称直接 找正安装法。

此法生产率低，精度取决于工人的技术水平和测量工 具的精度，一般只用于单件小批生产。

图2是用四爪单动卡盘装夹工件，先 用百分表按工件A圆进行找正后，夹 紧工件车削外圆B，从而保证A、B圆 柱面的同轴度要求。

使用工具： 划线盘，百分表或千分表 定位精度：0.1~0.5mm（划线盘）； 0.01~0.005mm（千分表） 特点：生产率低，适用于单件、小批 量生产。

对操作工人技术水平要求高。

图2 直接找正安装2、装夹的方法（2）划线找正装夹先在工件上按照零件图划出中心 线、对称线和各待加工表面的加 工线，然后将工件装上机床，按 照划好的线找正工件在机床上的 装夹位置。

划线找正法受划线精度和找正精 度的限制，定位精度不高，定位 精度:0.2~0.5mm。

主要用于批量 小，毛坯精度低及大型零件等不 便于使用夹具进行加工的粗加工。

划线找正法 图32、装夹的方法（3）使用夹具装夹 工件装在夹具上，不再进行找正，便能直接得到准确加工位置的装 夹方式。

图4在机床主轴装夹非轴类零件，利用花盘弯板使加工孔轴心与主轴轴心自动重合夹具的定位夹紧元件能使工件迅速获得正确位置，并使其固定在夹 具和机床上。

因此，工件定位方便，定位精度高（可以达到0.01mm 的定位精度）而且稳定，装夹效率也高。

但专用夹具制造费用高， 周期长，一般用于中、大批和大量生产。

特点：生产率高，一批产品的精度稳定，对工人技术水平要求低。

机械设计中的工装夹具设计工装夹具在机械设计中扮演着重要的角色。

它们是用来固定、夹持和定位工件的装置，可以保证生产过程中的精度和效率。

在本文中，我们将探讨机械设计中的工装夹具设计的重要性以及相关的技术要求。

一、工装夹具的定义与分类工装夹具是指用来固定、夹持和定位工件的装置。

根据其功能和形式的不同，可以将工装夹具分为以下几类：1. 夹持夹具：用于夹紧工件，保持其在加工过程中的稳定性和准确性。

2. 定位夹具：用于将工件准确地定位，以确保加工过程中的位置精度。

3. 固定夹具：用于将工件固定在工作台或基座上，以保证加工时的稳定性和安全性。

二、工装夹具设计的重要性1. 提高生产效率：合理设计的工装夹具可以提高生产效率。

通过选择适当的夹具类型和布局，可以减少装夹和调整时间，从而缩短生产周期。

2. 保证加工精度：工装夹具的设计应考虑到加工精度的要求。

合适的夹持和定位装置可以确保工件在加工过程中的位置和姿态稳定，从而提高零件加工的精度。

3. 提高装配质量：工装夹具在产品装配过程中起到至关重要的作用。

通过准确的定位和稳定的夹持，可以确保零部件的装配精度和质量。

三、工装夹具设计的技术要求1. 材料选择：工装夹具应选用高强度、高硬度和耐磨损的材料，以确保其在长时间使用中的稳定性和寿命。

2. 结构设计：工装夹具的结构设计应尽可能简单，以降低制造成本和增加使用的便捷性。

同时，其结构应具有足够的刚度和稳定性，以承受加工过程中的力和压力。

3. 加工精度：工装夹具的加工精度直接影响工件的加工精度。

在制造工装夹具时，应严格控制加工误差，保证夹具的准确度和稳定性。

4. 安全性设计：工装夹具设计应注重安全性。

合适的保护装置和操作控制机构可以确保工人在操作过程中的安全。

总之，机械设计中的工装夹具设计是确保生产效率、加工精度和装配质量的重要环节。

工装夹具设计应注重材料选择、结构设计、加工精度和安全性设计等方面的要求，以满足工业生产的需求。

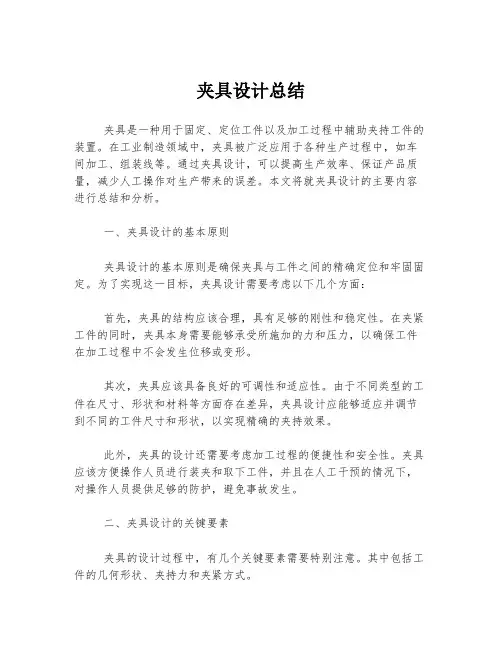

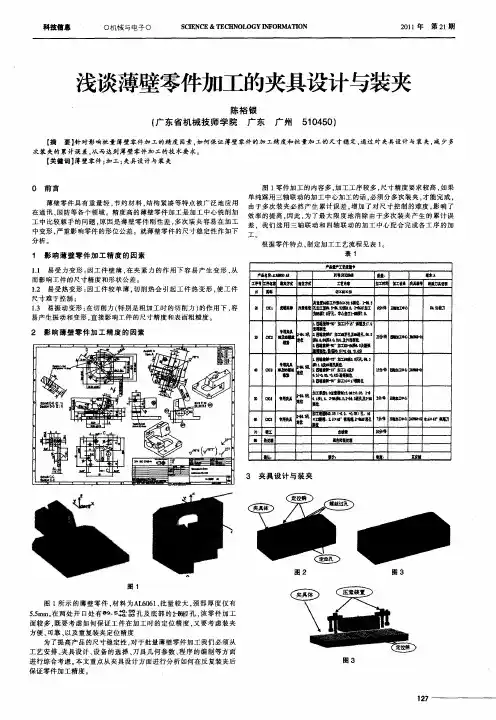

夹具设计总结夹具是一种用于固定、定位工件以及加工过程中辅助夹持工件的装置。

在工业制造领域中，夹具被广泛应用于各种生产过程中，如车间加工、组装线等。

通过夹具设计，可以提高生产效率、保证产品质量，减少人工操作对生产带来的误差。

本文将就夹具设计的主要内容进行总结和分析。

一、夹具设计的基本原则夹具设计的基本原则是确保夹具与工件之间的精确定位和牢固固定。

为了实现这一目标，夹具设计需要考虑以下几个方面：首先，夹具的结构应该合理，具有足够的刚性和稳定性。

在夹紧工件的同时，夹具本身需要能够承受所施加的力和压力，以确保工件在加工过程中不会发生位移或变形。

其次，夹具应该具备良好的可调性和适应性。

由于不同类型的工件在尺寸、形状和材料等方面存在差异，夹具设计应能够适应并调节到不同的工件尺寸和形状，以实现精确的夹持效果。

此外，夹具的设计还需要考虑加工过程的便捷性和安全性。

夹具应该方便操作人员进行装夹和取下工件，并且在人工干预的情况下，对操作人员提供足够的防护，避免事故发生。

二、夹具设计的关键要素夹具的设计过程中，有几个关键要素需要特别注意。

其中包括工件的几何形状、夹持力和夹紧方式。

工件的几何形状是夹具设计的基础。

在设计夹具时，应充分理解工件的几何形状特征，包括尺寸、形状、曲线等，以便确定夹具的结构和形状。

夹持力是夹具设计的重要考虑因素之一。

夹具应能够提供足够的夹紧力和保持力，确保工件在加工过程中不会移动。

同时，夹持力的大小也需要依据工件的特性和需要进行合理设定。

夹紧方式是夹具设计的另一个重要因素。

常见的夹紧方式包括机械夹紧、液压夹紧和气动夹紧等。

选择合适的夹紧方式不仅关乎夹具的使用效果，还会直接影响到加工过程中的精确度和稳定性。

三、夹具设计的技术方法在夹具设计中，有几种常用的技术方法可供选择。

其中包括模拟设计、计算机辅助设计和三维建模等。

模拟设计是一种较为传统的夹具设计方法。

通过手绘或绘图软件绘制工件和夹具的图形，进行仿真测试。

工装夹具设计方法分析发表时间：2019-07-22T15:52:27.500Z 来源：《基层建设》2019年第13期作者：罗梅[导读] 摘要：在实际机械加工工作开展过程中，工件与机床存在相对确定的位置，此时，夹具对工件的固定显得极为重要。

中山佳维电子有限公司广东中山 528400摘要：在实际机械加工工作开展过程中，工件与机床存在相对确定的位置，此时，夹具对工件的固定显得极为重要。

本文对工件装夹和夹具设计的基本原理进行总结，并从确定工件的加工工艺、确定好机床各轴行程和机械尺寸、确定机床工作台荷载、保证夹具刚性四方面，论述了工装夹具设计的总体方法。

关键词：工装夹具；加工工艺；机械尺寸前言：夹具的作用主要是对工件进行定位和夹紧操作，在机械加工工作开始之前，人们可以借助于工装夹具，将工件准确定位到机床上，确保工件可以相对机床有一个良好的稳定性。

通过一系列操作，可以确保机械加工预期任务完成情况得到保障，并得出具体的尺寸精度和质量系数，为后续工作开展创造有利条件。

1.工件装夹和夹具设计的基本原理1.1夹具设计由于工件种类不同，在设计和加工时所使用的加工工艺也不同，所以说，在具体加工工作开始之前，人们需要对合适的工具装夹方式进行合理选择，并选择合适的夹具，确保工件加工工作的顺利执行。

另外，不同夹具涉及到不同的设计方法，工作人员需要对诸多问题进行考量，除了适应性以外，还要保证其工作效果。

一般来说，同一种夹具可以对多种类似工件进行装夹操作，可以帮助工作人员确定加工顺序，降低其加工成本。

在夹具设计过程中，应遵循以下基本原理：第一，夹具的设计应根据具体工件设计情况进行，并不是根据设计出来的夹具来选择具体工件；第二，要确保工件、夹具和设备可以相互固定，只有这样，才能实现工件具备相应的使用功能。

从这里也可以看出，在具体夹具设计时，需要对各种情况进行全方位考量，让三者之间产生更多联系性[1]。

1.2工件定位在正常情况下，夹具对工件固定好之后，应避免工件在加工过程中不会出现大范围偏移，从而影响工件精度以及其他功能。

CNC机床加工中的自动化装夹与夹具设计随着科技的不断进步和制造业的快速发展，CNC机床作为现代工业生产中的重要工具，已经成为了提高生产效率和降低成本的关键。

在CNC机床加工中，自动化装夹与夹具设计扮演着至关重要的角色。

本文将探讨CNC机床加工中自动化装夹与夹具设计的意义、技术要点以及挑战。

一、自动化装夹与夹具设计的意义1.1 提高生产效率自动化装夹与夹具设计可以大大提高CNC机床加工的生产效率。

传统的夹具设计需要人工干预进行操作，而自动化装夹系统可以实现夹具的自动更换、夹具位置的自动调整等功能，从而减少了人工操作的时间和工作量。

通过实现夹具的快速切换和自动化控制，大大缩短了装夹时间，提高了CNC机床的利用率。

1.2 保证加工质量自动化装夹与夹具设计可以保证CNC机床加工的高精度和一致性。

在传统的夹具设计中，由于人工操作的不可避免的误差，加工精度可能会受到影响。

而采用自动化装夹与夹具设计，可以通过精确的位置控制和力控制，确保夹具与工件之间的精确定位和夹紧力的均匀分布，从而提高加工精度和一致性。

1.3 降低人工成本自动化装夹与夹具设计可以大大降低CNC机床加工中的人工成本。

传统的夹具设计需要大量的人工操作和调整，而自动化装夹系统可以实现自动化的夹具更换和自动调整夹具位置，减少了人工操作所需的时间和工作量。

此外，自动化装夹系统还可以通过机器人等自动化设备实现夹具的自动化装卸，减少了人力需求，降低了人工成本。

二、自动化装夹与夹具设计的技术要点2.1 确定夹具类型在自动化装夹与夹具设计中，首先要确定所需的夹具类型。

根据具体工件的形状、材料和加工要求，选择合适的夹具类型，如气动夹具、液压夹具、机械夹具等。

不同的夹具类型具有不同的特点和适用范围，应根据具体需求进行选择。

2.2 设计夹具结构在确定夹具类型后，需要进行夹具结构的设计。

夹具结构设计需要考虑工件的形状、尺寸和加工要求，确保夹具可以准确、稳定地夹持工件。

毕业论文：机械加工中的工装夹具定位设计分析摘要：随着技术的不断进步，工装夹在各个方面有了更多的功能，而技术的不断进步也意味着人们对仪器的加工技术和对产品的精细度的要求不断增加。

机械加工中的工装夹具，其设计的合理性与规范性，对于机械加工的质量影响比较大，为确保机械加工工装夹具定位设计的水平，做好机械加工工装夹具定位设计的分析十分重要。

针对此，本文对机械加工中的工装夹具定位设计进行了详细分析。

关键词：机械加工; 工装夹具; 夹具定位; 定位设计;On the Positioning Design of Tooling Fixtures in Mechanical ProcessingWANG Jun-yanLianyungang North Transmission Co.,Ltd.Abstract：With the continuous advancement of technology, tooling clamps have more functions in all aspects, and the continuous advancement of technology also means that people's processing technology of instruments and the precision of products continue to increase.The rationality and standardization of tooling and fixtures in machining have a relatively large impact on the quality of machining. In order to ensure the level of machining tooling and fixture positioning design, it is very important to do a good job in the analysis of the machining tooling fixture positioning design. In view of this, this article analyzes the fixture positioning design in machining in detail.0 引言当前在机械行业的快速发展下，工装夹具的应用愈发广泛，其作用是用于提升机械加工产品的效率，使机械加工的质量可以得到有效保障。
