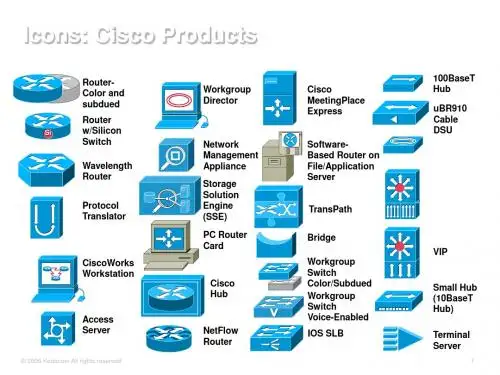

思科Cisco拓扑图标

典型Cisco网络拓扑案例:一．交叉冗余这种拓扑结构的具体方式为边缘交换机分别连接2个核心交换机，达到链路设备多层冗余的工作方式。

优点：链路和设备双重冗余，可以允许同时损坏任意一台核心交换机和边缘交换机。

缺点：单交换机或者单Vlan形成环路，需要启用生成树协议组织网络环路，因此配置较为复杂。

图1，交叉冗余拓扑结构图根据图1的拓扑结构，C7000有2个Cisco3020交换机，使用交叉冗余的方式连接上层的2个核心交换机（假设为2台6509）。

此拓扑结构的配置需要注意以下几点：1．需要在2台核心交换机上设置生成树协议的优先级，必须指定其中一台核心交换机为主根，另一台为备根。

2．需要开通2台Cisco3020之间的内部链接（每台3020的Port23，24为内部链接口，默认情况下此功能关闭）假设此拓扑图的详细规划如下：3020-1的Port 17，18上联6509-1的Gi0/17，183020-1的Port 19，20上联6509-2的Gi0/17，183020-2的Port 17，18上联6509-1的Gi0/19，203020-2的Port 19，20上联6509-2的Gi0/19，20共有Vlan1，Vlan10，这2个Vlan的数据包需要传递到刀片服务器（需要802.1q封装协议）。

6509-1为Vlan1和Vlan10的主根，6509-2为Vlan1和Vlan10的备根。

详细配置步骤：（#之前的标示表示所需要配置此命令的交换机，比如6509-1就表示后面的命令需要在第一台6509上进行配置。

）6509-1#configure terminal #进入全局配置模式6509-1(config)#interface range gi0/17 - 18 #进入Gi0/17，18的配置菜单6509-1(config-if-range)#switchport mode trunk #配置Gi0/17，18的端口模式为trunk6509-1(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q6509-1(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan106509-1(config-if-range)#channel-group 1 mode active #配置Gi0/17，18的链路聚合，其模式为LACP-active6509-1(config-if-range)#end #结束Gi0/17，18的配置6509-1#configure terminal #进入全局配置模式6509-1(config)#interface range gi0/19 - 20 #进入Gi0/19，20的配置菜单6509-1(config-if-range)#switchport mode trunk #配置Gi0/19，20的端口模式为trunk 6509-1(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q6509-1(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan106509-1(config-if-range)#channel-group 2 mode active #配置Gi0/19，20的链路聚合，其模式为LACP-active6509-1(config-if-range)#end #结束Gi0/19，20的配置6509-1#configure terminal #进入全局配置模式6509-1(config)#spanning-tree vlan 1 root primary #配置6509-1为Vlan1的主根6509-1(config)#spanning-tree vlan vlan-10 root primary #配置6509-1为Vlan10的主根6509-1(config)#end #退出全局配置模式6509-1#copy running-config startup-config #保存以上配置6509-2#configure terminal #进入全局配置模式6509-2(config)#interface range gi0/17 - 18 #进入Gi0/17，18的配置菜单6509-2(config-if-range)#switchport mode trunk #配置Gi0/17，18的端口模式为trunk6509-2(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q6509-2(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan106509-2(config-if-range)#channel-group 1 mode active #配置Gi0/17，18的链路聚合，其模式为LACP-active6509-2(config-if-range)#end #结束Gi0/17，18的配置6509-2#configure terminal #进入全局配置模式6509-2(config)#interface range gi0/19 - 20 #进入Gi0/19，20的配置菜单6509-2(config-if-range)#switchport mode trunk #配置Gi0/19，20的端口模式为trunk 6509-2(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q6509-2(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan106509-2(config-if-range)#channel-group 2 mode active #配置Gi0/19，20的链路聚合，其模式为LACP-active6509-2(config-if-range)#end #结束Gi0/19，20的配置6509-2#configure terminal #进入全局配置模式6509-2(config)#spanning-tree vlan 1 root primary #配置6509-2为Vlan1的备根6509-2(config)#spanning-tree vlan vlan-10 root primary #配置6509-2为Vlan10的备根6509-2(config)#end#退出全局配置模式6509-2#copy running-config startup-config #保存以上配置3020-1#configure terminal #进入全局配置模式3020-1(config)#interface range gi0/17 - 18 #进入Gi0/17，18的配置菜单3020-1(config-if-range)#switchport mode trunk #配置Gi0/17，18的端口模式为trunk3020-1(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q3020-1(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan103020-1(config-if-range)#channel-group 1 mode active #配置Gi0/17，18的链路聚合，其模式为LACP-active3020-1(config-if-range)#end #结束Gi0/17，18的配置3020-1#configure terminal #进入全局配置模式3020-1(config)#interface range gi0/19 - 20 #进入Gi0/19，20的配置菜单3020-1(config-if-range)#switchport mode trunk #配置Gi0/19，20的端口模式为trunk3020-1(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q3020-1(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan103020-1(config-if-range)#channel-group 2 mode active #配置Gi0/19，20的链路聚合，其模式为LACP-active3020-1(config-if-range)#end #结束Gi0/19，20的配置3020-1#configure terminal #进入全局配置模式3020-1(config)# interface range gi0/23 - 124 #进入Gi0/23，24的配置菜单3020-1(config-if-range)#channel-group 3 mode active #配置Gi0/23，24的链路聚合，其模式为LACP-active3020-1(config-if-range)#media-type internal #打开Gi0/23，24的内部链接3020-1(config-if-range)#end #退出全局配置模式3020-1#configure terminal #进入全局配置模式3020-1(config)#vlan 1 #进入vlan1配置菜单3020-1(config-vlan)#remote-span #开启RSPAN3020-1(config-vlan)#end #退出全局配置模式3020-1#configure terminal #进入全局配置模式3020-1(config)#vlan 10 #进入vlan1配置菜单3020-1(config-vlan)#remote-span #开启RSPAN3020-1(config-vlan)#end #退出全局配置模式3020-1#copy running-config startup-config #保存以上配置3020-2#configure terminal #进入全局配置模式3020-2(config)#interface range gi0/17 - 18 #进入Gi0/17，18的配置菜单3020-2(config-if-range)#switchport mode trunk #配置Gi0/17，18的端口模式为trunk3020-2(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q3020-2(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan103020-2(config-if-range)#channel-group 1 mode active #配置Gi0/17，18的链路聚合，其模式为LACP-active3020-2(config-if-range)#end #结束Gi0/17，18的配置3020-2#configure terminal #进入全局配置模式3020-2(config)#interface range gi0/19 - 20 #进入Gi0/19，20的配置菜单3020-2(config-if-range)#switchport mode trunk #配置Gi0/19，20的端口模式为trunk3020-2(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q3020-2(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan103020-2(config-if-range)#channel-group 2 mode active #配置Gi0/19，20的链路聚合，其模式为LACP-active3020-2(config-if-range)#end #结束Gi0/19，20的配置3020-2#configure terminal #进入全局配置模式3020-2(config)# interface range gi0/23 - 124 #进入Gi0/23，24的配置菜单3020-2(config-if-range)#channel-group 3 mode active #配置Gi0/23，24的链路聚合，其模式为LACP-active3020-2(config-if-range)#media-type internal #打开Gi0/23，24的内部链接3020-2(config-if-range)#end #退出全局配置模式3020-2#configure terminal #进入全局配置模式3020-2(config)#vlan 1 #进入vlan1配置菜单3020-2(config-vlan)#remote-span #开启RSPAN3020-2(config-vlan)#end #退出全局配置模式3020-2#configure terminal #进入全局配置模式3020-2(config)#vlan 10 #进入vlan1配置菜单3020-2(config-vlan)#remote-span #开启RSPAN3020-2(config-vlan)#end #退出全局配置模式3020-2#copy running-config startup-config #保存以上配置至此，图1中所示的交换机层之间的配置全部完成，如果要再细化到C7000内部各刀片服务器所属的网卡划分可以使用”switchport access Vlan X”命令来执行。

附录A网络拓扑图中常用的图标1．交换机类图标2．路由器类图标固化汇聚交换机模块化汇聚交换机核心交换机二层堆叠交换机三层堆叠交换机接入交换机高端路由器中低端路由器VOICE多业务路由器附录 A 网络拓扑图中常用的图标·1·3．无线网络设备类图标4．网络安全设备类图标5．服务器类图标IPS 入侵检测系统 VPN 网关 IDS 入侵检测系统 防火墙-02 单路AP 双路AP室外天线天线网桥-01 天线网桥-02天线交换机 天线网卡-01天线网卡-02 笔记本+天线网卡加密隧道-02 加密隧道-01 SOHO 多业务路由器IPv6多业务路由器防火墙-01加密锁USB Key VPN 客户端软件计算机网络工程实用教程·2·6．PC 机与笔记本类图标视频服务器数据库服务器 通用服务器-02Web服务器 台式机 笔记本-01 笔记本-02 液晶显示器 电视机通用服务器-03SMP 服务器TMS 服务器LIMP 服务器Strar View 服务器认证客户端服务器群-01服务器群-02SAM 服务器 通用服务器-01文件服务器 SAS 服务器CA 服务器打印服务器附录 A 网络拓扑图中常用的图标·3·7．用户/办公设备类图标8．建筑环境类图标用户-男 用户-女用户群办公会议黑客-01 黑客-02 黑客-03 打印机 多功能一体机电话 可视电话 IP 电话 PDA 手机制造业商业中心 小区 企业住宅 办公楼酒店-01 酒店-02教育-01 教育-02金融政府 医疗公检法邮政计算机网络工程实用教程·4·9．网络/线路类图标10．其他Modem 池 RACK 实验台磁盘阵列磁带库空磁盘钥匙证书Modem 网络基地。

Cisco CCNA交换部分实验拓扑图一、实验拓扑图实验要求：（1）、VLAN2与VLAN3到外网WEB的路径为：RW1—R1—Internet（2）、VLAN4与VLAN5到外网WEB的路径为：RW2—R1—Internet（3）、无论断开哪个端口，整个网络不间断，三层交换实现网络互通（4）、外网不能访问SW3内的服务器，能和其它主机正常通信；本公司的所有主机能访问服务器。

（5）、RW1、RW2、SW3上实现通道捆绑，实现负载均衡。

VTP、STP、PVST、DHCP、以太网通道捆绑、RIP、三层交换。

四、详细配置清单（分段详解）（1）、VTP：RW1：RW1(config)#vtp domain Tang #RW1作为VTP服务器，设置域RW1(config)#vtp prunning 名为TangRW1(config)#vtp version 2RW1#vlan databaseRW1(vlan)#vl 2RW1(vlan)#vl 3RW1(vlan)#vl 4RW1(vlan)#vl 5RW1(vlan)#vl 127RW1(config)#int ra f0/1 – 6RW1(config-rang-if)#switchport trunk encap dot1qRW1(config-rang-if)#sw mo trunkRW1(config)#int ra f0/1 – 2 #f0/1和f0/2进行捆绑在一起RW1(config-rang-if)channel-group 1 mode onRW1(config)#port-channel load-balance src-mac #基于源和目标MAC负载均衡RW1(config)#int ra f0/3– 4RW1(config-rang-if)channel-group 2 mode onRW1(config)#port-channel load-balance src-macRW2：RW2(config)#int ra f0/1 – 6RW2(config-rang-if)#switchport trunk encap dot1qRW2(config-rang-if)#sw mo trunkRW2config)#int ra f0/1 – 2RW2config-rang-if)# channel-group 1 mode onRW2config)#port-channel load-balance src-macRW2config)#int ra f0/3– 4RW2config-rang-if) # channel-group 3 mode onRW2(config)#port-channel load-balance src-macSW1：SW1(configt)#int f0/1SW1(configt)#sw mo trSW1(configt)#int f0/6SW1(configt)#sw mo trSW1#sh vtp status #查看SW1否学习到RW1的VLAN信息S1(config)#vtp mode client #将SW1设为VTP客户端模式SW1(configt)#int f0/2 #将每项端口加入到相应vlan中SW1(configt-if)#sw ac vl 2S1(configt)#int f0/3SW1(configt)#sw ac vl 3SW1(configt)#int f0/4SW1(configt-if)#sw ac vl 4SW1(configt)#int f0/5SW1(configt-if)#sw ac vl 5SW2：SW2(config)#int f0/4SW2(config)#isw mo trSW2(config)#int f0/1SW2(config)#isw mo trSW2#sh vtp status #查看SW2是否学习到RW1的VLAN信息SW2#s (config)#vtp mode client #将SW2为VTP客户端模式SW2(configt)#int f0/2 #将每项端口加入到相应vlan中SW2(configt-if)#sw ac vl 2SW2(configt)#int f0/3SW2(configt)#sw ac vl 5SW3：SW3(config)#int ra f0/2 – 3 #将f0/2和f0/3捆绑在一起，组号为3 SW3(config-if)#sw mo trSW3(config-if)#channel-group 3 mode onSW3(config)#port-channel load-balance src-macSW3(config)#int ra f0/5 – 6 #将f0/5和f0/6捆绑在一起，组号为2SW3(config-if)#sw mo trSW3(config-if)#channel-group 2 mode onSW3(config)#port-channel load-balance src-macSW3(config)#vtp domain 123 #SW3服务器群专用交换机，不让学习其它的vlan信SW3(config)#vtp mode transparent 息，为其将该交换机更改为透明模式SW3#vl da #创建vlan127，将所有服务器端口加入vlan127SW3(vlan)#vl 127SW3(config)#int ra f0/3 – 8SW3(config-if)#sw ac vl 127。

常用网络拓扑图图标1. 交换机类图标核心交换机模块化汇聚交换机固化汇聚交换机接入交换机三层堆叠交换机二层堆叠交换机2. 路由器类图标高端路由器中低端路由器VOICE 多业务路由器SOHO 多业务路由器IPv6 多业务路由器3. 无线网络设备类图标单路AP 双路AP 室外天线天线网桥-01 天线网桥-02天线交换机天线网卡-01 天线网卡-02 笔记本+天线网卡4. 网络安全设备类图标防火墙-01 防火墙-02 IDS 入侵检测系统IPS 入侵检测系统VPN 网关VPN 客户端软件USB Key 加密锁加密隧道-01 加密隧道-02 5. 服务器类图标通用服务器-01 通用服务器-02 Web 服务器数据库服务器视频服务器文件服务器打印服务器CA 服务器SAM 服务器SAS 服务器SMP 服务器TMS 服务器LIMP 服务器Strar View 服务器认证客户端服务器群-01 服务器群-02 通用服务器-03 6. PC 机与笔记本类图标精品资料·442 ·计算机网络工程实用教程台式机笔记本-01 笔记本-02 液晶显示器电视机7. 用户/办公设备类图标用户-男用户-女用户群办公会议黑客-01 黑客-02 黑客-03 打印机多功能一体机电话可视电话IP 电话PDA 手机8. 建筑环境类图标商业中心小区企业住宅办公楼酒店-01 酒店-02 教育-01 教育-02 金融政府医疗公检法邮政制造业9. 网络/线路类图标10. ．其他精品资料·444 ·计算机网络工程实用教程RACK 实验台磁盘阵列磁带库空磁盘钥匙证书Modem 池Modem 网络基地网管/ 远程管理闪电曲线台式机 1 台式机2 笔记本 1 笔记本 1Welcome To Download !!!欢迎您的下载，资料仅供参考！精品资料。

我们还是先来看看PDU这倒低是一个什么东西。

相信大家学过ISO的OSI七层模型应该知道。

协议数据单元〔PDU〕：数据在OSI参考模型中，每个层次的叫法。

PDU实际上是原始数据〔用户数据〕加上OSI模型对应层次的协议头部信息或者层部控制信息。

PDU：5-7层：数据、信息4层：Segment〔段〕、Datagram〔报文〕3层：Packet〔包、分组〕2层：Frame〔帧〕1层：bit〔位〕那么下面我们以图解的方式来看看我们Cisco Packet Trcer中的PUDs如何使用？我们还是先来看看我们今天的所需要的拓扑图嘛！需求很简单：PC0与PC1属于VLAN 10PC2与PC3属于VLAN 20然后通过2621XM做一个单臂路由。

与路由器相连一台服务器，等一会我们需要去访问我们这台服务器。

那么需求我们已经知道了，我们来看看，基本配置。

Switch>Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#int range fa0/1 - 2Switch(config-if-range)#sw mo acc以上是交换机的配置，这些我就不用解释了嘛。

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to upRouter(config-if)#Router(config-if)#exitRouter(config)#int fa0/1Router(config-if)#Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#Router(config-if)#exitRouter(config)#好了现我们这些基本都已经配置完成了。
