西门子通信协议122页PPT

西门子S7-200PPI通信协议PPI通信协议是一种主从式的通信协议，上位机即PC机为主，PLC为从。

通信开始由计算机发起，PLC予以响应。

1）、计算机按通信任务，用一定格式，向PLC发送通信命令。

2）、PLC收到命令后，进行命令校验，如无误，则向计算机发送数据E5H或F9H，作出初步应答。

3）、计算机收到初步应答后，再向PLC发送SD DA SA FCFCS ED确认命令。

这里，SD为起始字符，为10H；DA为目的，即PLC地址02H；SA为数据源，即计算机地址00H；FC为功能码，取5CH；FCS为SA、DA、FC和的256余数，为5EH；末字节ED为结束符，也是16H。

如按以上设定的计算机及PLC地址，则发送10、02、00、5C、5E、及16，6个字节的十六进制数据，以确认所发命令。

4）、PLC收到此确认后，执行计算机所发送的通信命令，并向计算机返回相应数据。

它的通信过程要往复两次才完成一次的通信，比较麻烦，但较严谨，不易出错。

SD LE LER SD DA SA FC DASP SSAP DU FCS EDSD:(Start Delimiter)开始定界符，占1字节，为68HLE:（Length）报文数据长度，占1字节，标明报文以字节计，从DA到DU的长度；LER:（Repeated Length）重复数据长度，同LESD: (Start Delimiter)开始定界符(68H)DA:（DestinationAddress）目标地址，占1字节，指PLC在PPI 上地址，一台PLC时，一般为02，多台PLC时，则各有各的地址；SA:（Source Address）源地址，占1字节，指计算机在PPI上地址，一般为00；FC:（Function Code）功能码，占1字节，6CH一般为读数据，7CH一般为写数据DSAP:（Destination Service Access Point）目的服务存取点，占多个字节SSAP:（Source Service Access Point）源服务存取点，占多个字节DU:（Data Unit）数据单元，占多个字节FCS:（Frame CheckSequence）占1字节，从DA到DU之间的校验和的256余数；ED:（End Delimiter）结束分界符，占1字节，为16H命令类型1）读命令读命令长度都是33个字节。

35
四、PROFINET 4.1 PROFINET PROFINET 定义
PROFINET 代表 PROcess FIeld NET，是基于工业以 太网的工业自动化开放式创新标准。 使用 PROFINET，可 在生产自动化和运动控制中实施解决方案。
36
四、PROFINET 4.1 PROFINET PROFINET 定义
32
三、以太网工业通信 3.3 ISO/OSI 参考模型中的以太网
工业以太网以参考模型的各个层为基础，其提供若干用 户接口，通过这些接口可使用各种协议的通信服务。
33
三、以太网工业通信 3.3 ISO/OSI 参考模型中的以太网 图 2-6 ISO/OSI 参考模型中的以太网
34
三、以太网工业通信 3.3 ISO/OSI 参考模型中的以太网 图 2-6 ISO/OSI 参考模型中的以太网
在单元级，采集的过程数据会分发给操作员监控的各种 自动化系统或 PC。 此处，通信网络工业以太网和 PROFIBUS 在 SIMATIC NET 中使用。
更高级的管理功能在管理级处理。 在此，将对过程数据 进5行保存、进一步处理或将其用于分析。 对于此类任务，工
一、SIMATIC NET 及协议 1.1 SIMATIC NET 中定义了哪些协议？
25
三、以太网工业通信 3.1 工业以太网
工业以太网主要特征如下： （1）为不同的的应用领域（例如管理和工厂）联网。 （2）设计可靠且抗电磁干扰。 （3） 高传输性能（100 Mbps 和 1 Gbps）。 （4） 支持各种传输介质，例如双绞线或光纤电缆。 （5） 交换型以太网技术使性能可扩展。
26
三、以太网工业通信 3.2 交换型以太网
交换型以太网定义：交换型以太网将网络分割成由交换机 链接的各个段。

图10-4 CP243-1
图10-5 CP343-1
12
S7-400 PLC的以太网通信处理器是CP443-1系列， 按照所支持协议的不同，可以分为CP443-1、 CP443-1 ISO、CP443-1 TCP和CP443-1 IT，如图106所示。
图10-6 CP443-1
13
10.2掌握S7—300PLC的工业以太网 通信方法
图10-2 OSM ITP62-LD
图10-3 ESM TP80
11
（3）通信处理器 常用的工业以太网通信处理器（CP——Communicaton Processer，通信
处理单元），包括用在S7 PLC站上的处理器CP243-1系列、CP343-1系 列、CP443-1系列等。 CP243-1是为S7-200系列PLC设计的工业以太网通信处理器，通过 CP243-1模块，用户可以很方便地将S7-200系列PLC通过工业以太网进 行连接，并且支持使用STEP7-Micro/WIN 32软件，通过以太网对S7200进行远程组态、编程和诊断。同时，S7-200也可以同S7-300、S7400系列PLC进行以太网的连接。如图10-4所示。 S7-300系列PLC的以太网通信处理器是CP343-1系列，按照所支持协议 的不同，可以分为CP343-1、CP343-1 ISO、CP343-1 TCP、CP343-1 IT 和CP343-1 PN，如图10-5所示。
采用标准导轨安装，安装方便，适用于工业环境安装的要 求。工业网络器件要能方便地安装在工业现场控制柜内， 并容易更换。
4
10.1.3 工业以太网应用于工业自动化中的关键问题
1、通信实时性问题 以太网采用的CSMA/CD的介质访问控制方式，其本质上

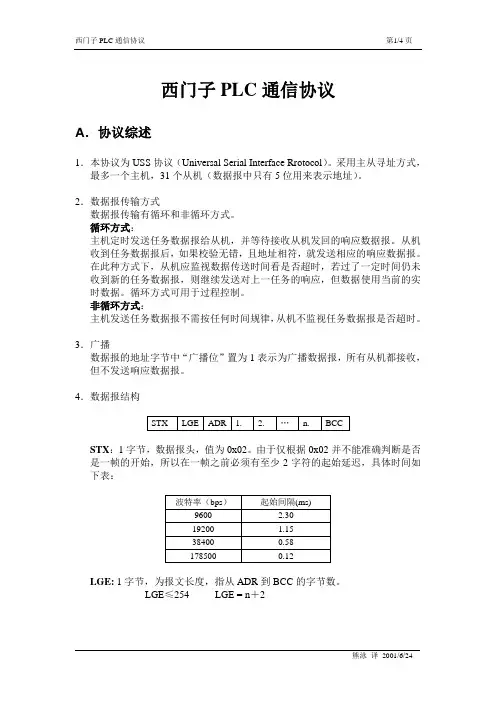

西门子PLC通信协议A．协议综述1．本协议为USS协议（Universal Serial Interface Rrotocol）。

采用主从寻址方式，最多一个主机，31个从机（数据报中只有5位用来表示地址）。

2．数据报传输方式数据报传输有循环和非循环方式。

循环方式：主机定时发送任务数据报给从机，并等待接收从机发回的响应数据报。

从机收到任务数据报后，如果校验无错，且地址相符，就发送相应的响应数据报。

在此种方式下，从机应监视数据传送时间看是否超时，若过了一定时间仍未收到新的任务数据报，则继续发送对上一任务的响应，但数据使用当前的实时数据。

循环方式可用于过程控制。

非循环方式：主机发送任务数据报不需按任何时间规律，从机不监视任务数据报是否超时。

3．广播数据报的地址字节中“广播位”置为1表示为广播数据报，所有从机都接收，但不发送响应数据报。

4．数据报结构STX：1字节，数据报头，值为0x02。

由于仅根据0x02并不能准确判断是否是一帧的开始，所以在一帧之前必须有至少2字符的起始延迟，具体时间如下表：LGE: 1字节，为报文长度，指从ADR到BCC的字节数。

LGE≤254 LGE = n＋2ADR: 1字节第1－4位表示从机地址；第5位为1表示广播数据报，则0－4位无用；第6位为1表示此数据报为镜像数据报，从机应不作任何改变原样发回；第7位为1表示特殊数据报，它的格式与本协议所定义的不同，各设备自己定义，仍根据是否广播决定是否回应；第5、6位不能同时为1。

1－n为有效数据，其意义和长度见第C节。

BCC: Block Check Character，校验字节，为从STX到n.的异或和。

诊断：通信状态信息可以显示在控制面板上，各参数意义见第A-10页。

发送顺序：发送字时先发送高字节，发送双字时先发送高字。

B．物理接口采用EIA485标准，若点对点通信也可用RS232。

C．有效数据的定义2．有效数据块的总体结构有效数据分成两个区域：PKW区和PZD区。
