结构力学(一)·平时作业2019秋华南理工大学网络教育答案

1.叙述结构力学在实际工程领域中的作用。

答：该题涉及甚广，无标准答案，答题要求能联系教学内容列举一二，且叙述过程做到有理有据即可。

2.简单列举平面体系机动分析的基本方法，并举例说明其中一种方法的使用方法。

答：大体分为两刚片法和三刚片法，其中无多余约束的几何不变体系具有下述特征：1.一个刚片与两根链杆通过3个铰相连，且3个铰不在一直线上。

2.两个刚片用一个铰和一根链杆相联结，且3个铰不在同一直线上。

3.三个刚片用3个铰相连，且3个铰不在同一直线上。

4.两个刚片用3根链杆相连，且链杆不交于同一点。

此外，对于桁架也可尝试从计算自由度，零载法等进行分析，举例只需与其中一种方法相适应，且无原则性错误即可。

3.举例说明截面法和结点法计算静定桁架内力的基本方法。

答：结点法：以桁架结点为分析对象，利用平面汇交力系的基本平衡条件，首先计算支座力，再依次计算各杆内力。

截面法：用截面切断拟求内力的杆件，从桁架中截出一部分为隔离体，利用平面任意力系的基本平衡条件，计算各杆中的未知轴力。

如未知轴力只有三个，既不相交也不平行，则截面法可直接求出未知轴力。

举例要求能正确辨别分析对象，并建立相应的平衡方程。

4.举例说明对称性对简化结构力学分析的作用。

答：对称性通常对于结构形式和加载形式而言。

通常对于对称荷载下的对称结构、反对称荷载下的对称结构、任意荷载下的对称结构的几种典型的情况，均可在很大程度上简化问题，可降低结构的复杂性、减少计算的维数、使问题更加便于求解。

举例无标准答案，要求说明上述1种情况，并指出对称性的效用即可。

5.叙述何为三铰拱的合理轴线。

答：当三铰拱的轴线与压力线重合，各截面的弯矩和剪力都为零，此时轴线即为三铰拱的合理轴线。

6.简述梁、刚架结构在受力与变形方面的区别。

答：在外力作用下，梁承受弯矩和剪力的作用，其变形受制于弯矩和剪力，但通常以弯曲变形为主；刚架结构除了承受弯矩和剪力，可能还抵抗轴力的作用，其变形受制于弯矩、剪力以及轴力，同样地，通常也以弯曲变形为主，但还需要考虑刚架结构的几何形式，因此刚架结构的变形较梁复杂得多。

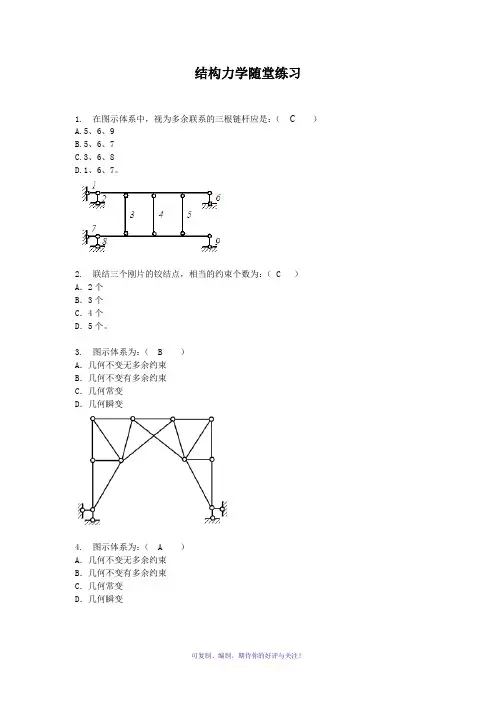

结构力学随堂练习1. 在图示体系中，视为多余联系的三根链杆应是：（ C）A.5、6、9B.5、6、7C.3、6、8D.1、6、7。

2. 联结三个刚片的铰结点，相当的约束个数为：（ C ）A．2个B．3个C．4个D．5个。

3. 图示体系为：（ B ）A．几何不变无多余约束B．几何不变有多余约束C．几何常变D．几何瞬变4. 图示体系为：（ A ）A．几何不变无多余约束B．几何不变有多余约束C．几何常变D．几何瞬变问题解析：5. 图示体系是：（ B ）A．无多余联系的几何不变体系B．有多余联系的几何不变体系C．几何可变体系D．瞬变体系6. 图示体系为几何不变体系，且其多余联系数目为：（ D ）A．1B．2C．3D．47. 图示体系内部几何组成分析的正确结论是：（ D ）A.几何不变且有两个多余联系B.几何不变且有一个多余联系C.几何不变且无多余联系D.几何瞬变体系8. 图示体系的几何组成为：（ C ）A．几何不变，无多余约束B．几何不变，有多余约束C．瞬变体系D．常变体系9. 图示体系的几何组成为：（ A ）A．几何不变，无多余约束B．几何不变，有多余约束C．瞬变体系D．常变体系10.图示体系是几何不变体系。

（×）11.图示体系按三刚片法则分析，三铰共线，故为几何瞬变体系。

（×）12.图示体系为几何瞬变。

（×）13. 在图示体系中，去掉其中任意两根支座链杆后，所余下部分都是几何不变的。

（×）14.图示体系为几何可变体系。

（×）15.图示体系是几何不变体系。

（×）16.图示体系是几何不变体系。

（×）第三章静定结构的内力计]1. 静定结构在支座移动时，会产生：（C ）A.内力B.应力C.刚体位移D.变形。

2. 静定结构有变温时：（ C ）A.无变形，无位移，无内力B.有变形，有位移，有内力C.有变形，有位移，无内力D.无变形，有位移，无内力。

1.叙述结构力学在实际工程领域中的作用。

答：建筑物、构筑物或其他工程对象中支承和传递荷载而起骨架作用的部分称为工程结构。

例如，房屋建筑中由基础、柱、剪力墙梁、板及其他构件组成的结构体系，水工建筑物中的大坝和闻门，公路和铁路桥梁、隧道和涵洞，飞机、汽车中的受力骨架等，都是工程结构的典型例子。

2.简单列举平面体系机动分析的基本方法，并举例说明其中一种方法的使用方法。

答：平面体系机动分析的基本方法：几何不变体系、几何可变体系。

几何不变体系：三刚片规则、二元体规则、两刚片规则。

两刚片规则：两个钢片用一个铰和一个不通过该铰的链杆连接，组成几何不变体系。

几种常用的分析途径（1）去掉二元体，将体系化简单，然后再分析。

（2）如上部体系与基础用满足要求的三个约束相联可去掉基础，只分析上部。

（3）当体系杆件数较多时，将刚片选得分散些，用链杆组成的虚铰相连，而不用单铰相连。

（4）由一基本刚片开始，逐步增加二元体，扩大刚片的范围，将体系归结为两个刚片或三个刚片相连，再用规则判定。

（5）由基础开始逐件组装。

（6）刚片的等效代换：在不改变刚片与周围的连结方式的前提下，可以改变它的大小、形状及内部组成。

即用一个等效(与外部连结等效)刚片代替它。

3.举例说明利用结点法和截面法计算静定桁架内力的基本步骤。

答：以静定桁架为例：结点法是以结点为隔离体,一次求得两个未知力（单杆）；截面法通常截取的隔离体包含两个节点及以上,以此可求得3个未知力（单杆）.结点法用通常来求所有杆内力,一般从两个未知力杆结点开始,而截面法通常用来求指定杆内力.结点法：（1）求支座反力；（2）依次截取各结点，画出受力图，由平衡条件求其未知轴力。

截面法：（1）求反力（同静定梁）；（2）作截面（用平截面，也可用曲截面）截断桁架，取隔离体；（3）①选取矩心，列力矩平衡方程（力矩法）；②列投影方程（投影法）；（4）解方程。

4.举例说明对称性对简化结构力学分析的作用。

答：对称结构在正对称荷载作用下，其内力和位移都是正对称的；在反对称荷载作用下，其内力和位移都是反对称的。

结构力学（一）·随堂练习2020秋华南理工大学网络教育答案第一章绪论第二章平面体系的机动分析1.(单选题) 计算自由度W是有意义的，若W＞0，则表示体系。

A.几何常变B.几何瞬变C.几何不变D.几何可变答题： A. B. C. D. （已提交）参考答案：A问题解析：2.(单选题) 图示体系的几何组成为。

A.几何不变，无多余约束B.几何不变，有一个多余约束C.瞬变体系D.几何不变，有2个多余约束答题： A. B. C. D. （已提交）参考答案：B问题解析：3.(判断题) 瞬变体系的计算自由度可能小于0。

（）答题：对. 错. （已提交）参考答案：√问题解析：4.(判断题) 图示体系为无多余约束的几何不变体系。

（）答题：对. 错. （已提交）参考答案：√问题解析：5.(单选题) 图示体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：6.(单选题) 图示体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：7.(判断题) 若体系计算自由度W≤0，则该体系几何不变。

（）答题：对. 错. （已提交）参考答案：×问题解析：8.(判断题) 下图的体系为几何不变体系。

（）答题：对. 错. （已提交）参考答案：×问题解析：9.(单选题) 图示体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：B问题解析：10.(单选题) 下图所示正六边形体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：11.(判断题) 静定结构可以是瞬变体系。

第1章1-1 分析图示体系的几何组成。

1-1(a)（a-1）（a）解原体系依次去掉二元体后，得到一个两铰拱（图（a-1））。

因此，原体系为几何不变体系，且有一个多余约束。

1-1 (b)（b）（b-1）（b-2）解原体系依次去掉二元体后，得到一个三角形。

因此，原体系为几何不变体系，且无多余约束。

1-1 (c)（c）（c-1）（c-2）（c-3）解原体系依次去掉二元体后，得到一个三角形。

因此，原体系为几何不变体系，且无多余约束。

1-1 (d)（d）（d-1）（d-2）（d-3）解原体系依次去掉二元体后，得到一个悬臂杆，如图（d-1）-（d-3）所示。

因此，原体系为几何不变体系，且无多余约束。

注意：这个题的二元体中有的是变了形的，分析要注意确认。

1-1 (e)AABB C（e）（e-1）（e-2）解原体系去掉最右边一个二元体后，得到（e-1）所示体系。

在该体系中，阴影所示的刚片与支链杆 C 组成了一个以 C 为顶点的二元体，也可以去掉，得到（e-2）所示体系。

在图（e-2）中阴影所示的刚片与地基只用两个链杆连接，很明显，这是一个几何可变体系，缺少一个必要约束。

因此，原体系为几何可变体系，缺少一个必要约束。

1-1 (f)（f-1）（f ）解原体系中阴影所示的刚片与体系的其它部分用一个链杆和一个定向支座相连，符合几何不变体系的组成规律。

因此，可以将该刚片和相应的约束去掉只分析其余部分。

很明显，余下的部分（图（f-1））是一个几何不变体系，且无多余约束。

因此，原体系为几何不变体系，且无多余约束。

1-1 (g)（g）（g-1）（g-2）解原体系中阴影所示的刚片与体系的其它部分用三个链杆相连，符合几何不变体系的组成规律。

因此，可以将该刚片和相应的约束去掉，只分析其余部分。

余下的部分（图（g-1））在去掉一个二元体后，只剩下一个悬臂杆（图（g-2））。

因此，原体系为几何不变体系，且无多余约束。

1-1 (h)（h）（h-1）解原体系与基础用一个铰和一个支链杆相连，符合几何不变体系的组成规律。

构力学（一）第一章绪论第二章平面体系的机动分析1.(单选题) 计算自由度W是有意义的，若W＞0，则表示体系。

A.几何常变B.几何瞬变C.几何不变D.几何可变答题： A. B. C. D. （已提交）参考答案：A问题解析：2.(单选题) 图示体系的几何组成为。

A.几何不变，无多余约束B.几何不变，有一个多余约束C.瞬变体系D.几何不变，有2个多余约束答题： A. B. C. D. （已提交）参考答案：B问题解析：3.(判断题) 瞬变体系的计算自由度可能小于0。

（）答题：对. 错. （已提交）参考答案：√问题解析：4.(判断题) 图示体系为无多余约束的几何不变体系。

（）答题：对. 错. （已提交）参考答案：√问题解析：5.(单选题) 图示体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：6.(单选题) 图示体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：7.(判断题) 若体系计算自由度W≤0，则该体系几何不变。

（）答题：对. 错. （已提交）参考答案：×问题解析：8.(判断题) 下图的体系为几何不变体系。

（）答题：对. 错. （已提交）参考答案：×问题解析：9.(单选题) 图示体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：B问题解析：10.(单选题) 下图所示正六边形体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：11.(判断题) 静定结构可以是瞬变体系。

（）答题：对. 错. （已提交）参考答案：×问题解析：12.(判断题) 静定结构可以通过静力平衡方程求出结构所有的内力。

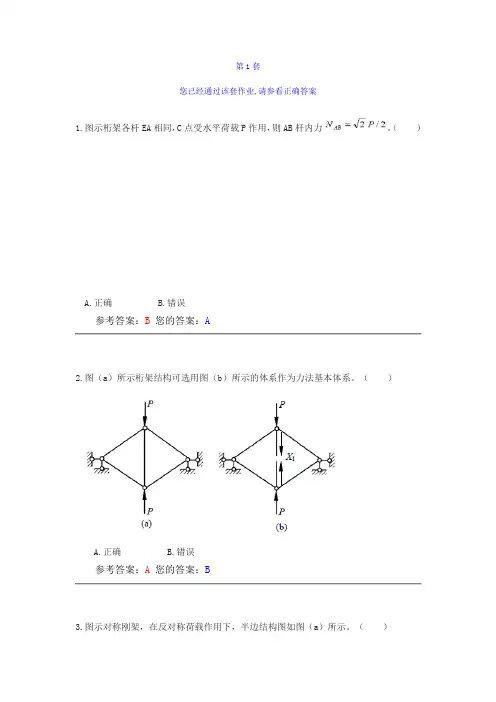

第1套您已经通过该套作业,请参看正确答案1.图示桁架各杆EA相同，C点受水平荷载P作用，则AB杆内力。

（）A.正确B.错误参考答案：B您的答案：A2.图（a）所示桁架结构可选用图（b）所示的体系作为力法基本体系。

（）A.正确B.错误参考答案：A您的答案：B3.图示对称刚架，在反对称荷载作用下，半边结构图如图（a）所示。

（）A.正确B.错误参考答案：B您的答案：B4.图示为一刚架的力法基本体系，E=常数。

其δ12为0。

（）A.正确B.错误参考答案：A您的答案：A5.图a、b两种状态中，粱的转角与竖向位移δ间的关系为δ=。

（）A.正确B.错误参考答案：A您的答案：A6.图示体系为瞬变体系。

（）A.正确B.错误参考答案：A您的答案：A7.图示结构，要使结点B产生单位转角，则在结点B需施加外力偶为10i。

（）A.正确B.错误参考答案：A您的答案：A8.图示简支斜梁，在荷载P作用下，若改变B支座链杆方向，则梁的内力将是M不变，Q、N改变。

（）A.正确B.错误参考答案：B您的答案：A9.在忽略轴向变形的条件下，图示结构只有轴力。

（）A.正确B.错误参考答案：A您的答案：B10.图示体系的几何组成为几何不变，无多余联系。

（）A.正确B.错误参考答案：A您的答案：A11.结构及荷载如图所示，当结点不平衡力矩（约束力矩）为0.125ql2时，其荷载应是q1=q，M=ql2/4。

（）A.正确B.错误参考答案：B您的答案：B12.图示结构中，n+、n2均为比例常数，当n1大于n2时，则M A大于M B。

（）A.正确B.错误参考答案：A您的答案：A13.图示结构EI=常数，求K点的竖向位移时，由图乘法得:ΔK=（1/EI）×y1ω1。

（）A.正确B.错误参考答案：B您的答案：B14.图示结构，EI=常数，M CA为Pl/2（左侧受拉）。

（）A.正确B.错误参考答案：B您的答案：B15.图示结构EI=常数，在给定荷载作用下，Q BA为P/2。

结构力学(一)·平时作业2020春华南理工大学网络教育答案1.叙述结构力学在实际工程领域中的作用。

答：建筑物、构筑物或其他工程对象中支承和传递荷载而起骨架作用的部分称为工程结构。

例如，房屋建筑中由基础、柱、剪力墙梁、板及其他构件组成的结构体系，水工建筑物中的大坝和闻门，公路和铁路桥梁、隧道和涵洞，飞机、汽车中的受力骨架等，都是工程结构的典型例子。

2.简单列举平面体系机动分析的基本方法，并举例说明其中一种方法的使用方法。

答：平面体系机动分析的基本方法：几何不变体系、几何可变体系。

几何不变体系：三刚片规则、二元体规则、两刚片规则。

两刚片规则：两个钢片用一个铰和一个不通过该铰的链杆连接，组成几何不变体系。

几种常用的分析途径（1）去掉二元体，将体系化简单，然后再分析。

（2）如上部体系与基础用满足要求的三个约束相联可去掉基础，只分析上部。

（3）当体系杆件数较多时，将刚片选得分散些，用链杆组成的虚铰相连，而不用单铰相连。

（4）由一基本刚片开始，逐步增加二元体，扩大刚片的范围，将体系归结为两个刚片或三个刚片相连，再用规则判定。

（5）由基础开始逐件组装。

（6）刚片的等效代换：在不改变刚片与周围的连结方式的前提下，可以改变它的大小、形状及内部组成。

即用一个等效(与外部连结等效)刚片代替它。

3.举例说明利用结点法和截面法计算静定桁架内力的基本步骤。

答：以静定桁架为例：结点法是以结点为隔离体,一次求得两个未知力（单杆）；截面法通常截取的隔离体包含两个节点及以上,以此可求得3个未知力（单杆）.结点法用通常来求所有杆内力,一般从两个未知力杆结点开始,而截面法通常用来求指定杆内力.结点法：（1）求支座反力；（2）依次截取各结点，画出受力图，由平衡条件求其未知轴力。

截面法：（1）求反力（同静定梁）；（2）作截面（用平截面，也可用曲截面）截断桁架，取隔离体；（3）①选取矩心，列力矩平衡方程（力矩法）；②列投影方程（投影法）；（4）解方程。

1、(判断)虚荷载原理等价于变形谐调条件，可用于求体系的位移。

A、正确B、错误参考答案：A2、(判断)静定结构的几何特征是几何不变。

A、正确B、错误参考答案：B3、(判断)功的互等定理仅适用于线性变形体系。

A、正确B、错误参考答案：A4、(单选)在多结点力矩分配的计算中，当放松某个结点时，其余结点所处状态为（）。

A、全部放松B、必须全部锁紧C、相邻结点放松D、相邻结点锁紧参考答案：D5、(单选)大多数民用建筑工程中的杆件结构是（）。

A、梁和刚架B、挡土墙C、桁架D、蓄水池参考答案：A6、(判断)静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。

A、正确B、错误参考答案：A7、(判断)两个弯矩图的叠加不是指图形的简单拼合，而是指两图对应的弯矩纵矩叠加。

A、正确B、错误参考答案：A8、(单选)下列说法正确的是（）。

A、力法的基本体系必须是静定的；B、力法方程中，主系数恒为正，副系数可为正、负或零；C、多跨静定梁若附属部分受力，则只有附属部分产生内力；D、三刚片用三个铰两两相联必成为几何不变体系。

参考答案：B9、(判断)三刚片用三个铰两两相联必成为几何不变体系。

A、正确B、错误参考答案：B10、(判断)图示对称结构在竖向对称荷载作用下，位移法求解的最少独立位移未知量个数为2。

A、正确B、错误参考答案：A11、(单选)三个刚片用三个铰两两相联，所得的体系（）。

A、一定为几何不变体系B、一定为几何瞬变体系C、一定为几何常变体系D、不能确定参考答案：D12、(单选)静定结构因支座移动，（）。

A、会产生内力，但无位移B、会产生位移，但无内力C、内力和位移均不会产生D、内力和位移均会产生参考答案：B13、(判断)仅有支座位移的静定结构位移计算，如果单位广义力引起的反力均与支座位移同向，则所求位移必为正。

A、正确B、错误参考答案：B14、(单选)力法方程是沿基本未知量方向的：（）。

A、力的平衡方程；B、位移为零方程；C、位移协调方程；D、力的平衡及位移为零方程。

结构力学（一）*本节测验题：结构力学的研究对象是A.杆件结构B.板壳结构C.实体结构D.静定结构请选择：r A C B r C r DA本节测验题：不能作为建筑结构使用的是A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.几何不变体系D.几何可变体系请选择：r A r B r C r DD本节测验题：三刚片组成无多余约束的几何不变体系，其联结方式是A.以任意的三个较相联B.以不在一条线上三个较相联C.以三对平行链杆相联D.以三个无穷远处的虚较相联请选择：r A r B r C C DB本节测验题：从一个无多余约束的几何不变体系上去除二元体后得到的新体系是A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.几何可变体系D.几何瞬变体系请选择：r A C B r C C DA 本节测验题：梁上在集中力偶Hl作用处的截面弯矩是A.m/2 （上拉）B.m/2 （下拉）C.m （下拉）D.不确定的请选择：r A r B r C r DD本节测验题：两个简支梁的跨度、荷载、截面尺寸相同但所用材料不同，则两者不同的因素是A.内力B.反力C.应力D.变形请选择：r A C B r C r DD本节测验题：荷载作用在基本梁上，附属梁会产生什么？A.内力B.反力C.位移D.变形请选择：r A r B r C r DC本节测验题：如杆端无集中力偶荷载作用，下列哪些位置杆端弯矩不等于零A.自由端B.较支座杆端C.较节点杆端D.刚结杆端请选择：r A r B r C C DD本节测验题：在弯矩图发生转折处作用有什么外力？A.轴向外力B.横向集中力C.集中力偶D.无外力请选择：r A C B C C C DC本节测验题：桁架计算的截面法所选分离体包含几个节点？A.单个B.最少两个C.最多两个D.任意个请选择：r A C B r C r DD本节测验题：在静水压力荷载作用下，对称三较拱的合理拱轴线是什么曲线？A.抛物线B.圆弧曲线C.悬链线D.双曲线请选择：r A r B r C r DB本节测验题：对于静定结构，改变材料的性质，或改变横截面的形状和尺寸，下列哪一项不会改变？A.内力B.位移C.变形D.应力请选择：r A r B r C r DA本节测验题：在结构中的AB两点加一对等值反向共线的单位力，是求什么位移的虚拟力状态？A.A点位移B.B点位移C.AB两点的相对位移D.AB两截面的相对转角请选择：r A r B C C r DC节测验题：梁和刚架位的位移计算只需要考虑A.扭转变形对位移的影响B.弯曲变形对位移的影响C.轴向变形对位移的影响D.剪切变形对位移的影响请选择：C A C B C C C DB本节测验题：下列那一条不是图乘法求位移的适用条件?A.直杆B.EI为常数C.两个弯矩图至少有一个为直线形D.两个弯矩图都必须是直线形请选择：r A r B r C C DD本节测验题：图乘公式中竖标yOA.必须取在荷载弯矩图中B.可取在任意弯矩图中C.必须取在虚拟的单位弯矩图中D.必须取在直线图形中请选择：r A r B r C r DD*本节测验题：静定结构的支座移动将使其产生A.内力B.位移C.变形D.应力请选择：r A r B C C r D本节测验题：力法的基本未知量是A.支座反力B.多余未知力C.角位移D.独立的结点线位移请选择：r A r B r C r DB本节测验题：力法基本方程的实质是A.平衡条件B.位移条件C.物理条件D.互等定理请选择：r A r B C C r DB本节测验题：在荷载作用下，若将超静定结构各杆刚度同时增大一倍，其各杆内力A.均不变B.均增大一倍C.均减小一倍D.不确定，有的增大，有的减小请选择：C A C B r C C DA本节测验题：温度改变时，若将超静定结构各杆刚度同时增大一倍，则各杆内力A.均不变B.均增大一倍C.均减小一倍D.不确定，有的增大，有的减小请选择：r A r B r C r DB本节测验题：位移法的基本未知量是A.支座反力B.杆端弯矩C.独立的结点位移D.多余未知力请选择：r A C B C C C DC本节测验题：位移法基本方程的实质是A.平衡条件B.位移条件C.物理条件D.互等定理请选择：r A C B r C r DA本节测验题：位移法可以求解A.超静定刚架B.静定刚架C.桁架D.ABC均可请选择：r A r B r C r DD本节测验题：等截面直杆的弯矩传递系数C与下列什么因素有关A.荷载B.线刚度C.材料性质D.远端支承请选择：r A r B C C r DD本节测验题：结点不平衡力矩总是等于A.固端弯矩之和减结点集中力偶B.固端弯矩之和加传递弯矩减结点集中力偶C.传递弯矩D.附加刚臂中的约束力矩请选择: 本节测验题：对称结构在对称荷载作用下，位于对称轴上的截面A.弯矩等于零B.剪力等于零C.轴力等于零D.竖向位移等于零请选择：r A r B C C r DB本节测验题：奇数跨对称结构在反对称荷载作用下，取半边结构时应将对称轴上的截面设置成A.与对称轴重合的支杆B.固定较支座C.定向支座D.固定支座请选择：r A r B r C C DA本节测验题：对于超静定结构，下列说法错误的是A.计算位移时，虚拟单位力可加在任一基本结构上B.只有既满足平衡条件又满足变形条件的计算结果才是正确的C.无荷载就无内力D.内力与各杆刚度有关请选择：r A C B r C C DC*本节测验题：简支梁跨中某截面C剪力影响线是A.一条斜直线B.两段平行线C.两段直线组成的折线D.一条曲线请选择：r A r B r C r DB本节测验题：机动法作静定梁影响线的理论基础是A.虚功互等定理B.位移互等定理C.刚体虚位移原理D.变形体虚功原理请选择：r A r B r C r DC本节测验题：关于多跨静定梁的影响线，下列说法正确的是A.基本部分上某量值的影响线在基本部分上纵标为零B.基本部分上某量值的影响线在附属部分上纵标为零C.附属部分上某量值的影响线在附属部分上纵标为零D.附属部分上某量值的影响线在基本部分上纵标为零请选择：r A r B C C r DD本节测验题：在行列荷载作用下，使量值S取得极值的荷载位置是A.最大荷载位于影响线顶点B.任一荷载位于影响线顶点C.临界荷载位于影响线顶点D.所有荷载位于影响线范围内请选择：C A C B r C C DC本节测验题：下列那个单元的单元刚度矩阵的行列式的值等于零A.简支梁B.一端固定一端較支梁C.悬臂梁D.自由单元请选择：r A r B r C r DD本节测验题：结构动力计算的基本未知量是A.质点位移B.多余未知力C.结点位移D.杆端弯矩请选择：r A r B r C r DA*本节测验题:无阻尼单自由度体系的自由振动方程:y=Clsinwt+C2coswt。

结构力学课程——作业一1、结构力学中，按基本构件的几何特征可以将结构大致分为哪三类？ 答案：教材P12、简述支座和结点类型，并画出相应的计算简图。

答案：教材P3-63、荷载的分类？ 答案：教材P84、名词解释：1）几何不变体系（P10）；2）几何可变体系（P10）；3）刚片（P11）；4）自由度（P11）、计算自由度（P14）；5） 约束、必要约束、多余约束（P11-12）；6）几何瞬变体系（P18）；7）静定结构（P23）；8）超静定结构（P23）；9）结点法（P56）；10）截面法（P58）；11）零杆（P56）；5、画图说明何为单铰、复铰和虚铰。

答案：教材P12-136、 试述几何不变体系的三个基本组成规则，为什么说它们是同一规则。

答案：教材P16-177、画图解释结构力学中，内力符号是如何规定的？ 答案：教材P30注意：书上图3-3（b ）是错误的，箭头方向应该是与教材上相反。

关于剪力的正单铰复铰，相当于两个单铰CC 点为虚铰负，也可以这样考虑：绕左侧隔离体顺时针转动为正，逆时针转动为负。

8、拱有哪几种形式？其中哪种形式为静定的？ 答案：教材P469、简述拱与梁的区别；简述桁架结构与梁和刚架结构的区别。

答案：教材P46；P54-55 10、简述静定结构的静力特征。

答案：教材P64-6611、试对下面所示平面体系进行机动分析，要求画图说明分析过程，指明哪个部分为刚片，及采用何原则进行的几何分析，具体过程如同书中例题。

答案：首先采用二元体规则进行分析，杆件AB 和AC 为二元体，分析时可以去掉，杆件BD 和BE 为二元体，杆件CD 和CF 为二元体，去掉后只剩下DEF 三角形，然后再去掉DE 和DF 二元体，就剩下杆件EF ，将EF 和大地分别视为两个刚片，二者通过E 处铰支座和F 处的链杆连接，两者不在一条直线上，根据两刚片原则，可知该体系为几何不变体系且无多余联系。

12、请画出图示单跨梁、多跨梁的剪力图（F S ）和弯矩图（M ），如图2中（a ）和（b ）所示。

第二章几何组成分析·第二节几何不变体系的根本组成规那么随堂练习提交截止时间：2021-12-15 23:59:59当前页有 3 题，你已做 3 题，已提交 3 题，其中答对2 题。

1.(单项选择题 ) 图示体系为〔〕A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．几何可变体系D．几何瞬变体系答题： A. B. C. D.〔已提交〕参考答案： A问题解析：2.(单项选择题 ) 图示体系为〔〕A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．几何可变体系D．几何瞬变体系答题： A. B. C. D.〔已提交〕参考答案： C问题解析：3.(单项选择题 ) 图示体系为〔〕A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．几何可变体系D．几何瞬变体系答题： A. B. C. D.〔已提交〕参考答案： A问题解析：第二章几何组成分析·第三节瞬变体系的概念随堂练习提交截止时间：2021-12-15 23:59:59当前页有7 题，你已做7 题，已提交7 题，其中答对7 题。

1.(单项选择题 ) 图示体系为〔〕A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．几何可变体系D．几何瞬变体系答题： A. B. C. D.〔已提交〕参考答案： D问题解析：2.(单项选择题 ) 图示体系为〔〕A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．几何可变体系D．几何瞬变体系答题： A. B. C. D.〔已提交〕参考答案： B问题解析：3.(单项选择题 ) 图示体系为〔〕A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．几何可变体系D．几何瞬变体系答题： A. B. C. D.〔已提交〕参考答案： A问题解析：4.(单项选择题 ) 图示体系为〔〕A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．几何可变体系D．几何瞬变体系答题： A. B. C. D.〔已提交〕参考答案： A问题解析：5.(单项选择题)图示为几何不变体系，其多余约束的个数为〔〕A． 0B． 1C． 2D． 3答题： A. B. C. D.〔已提交〕参考答案： C问题解析：6.(单项选择题)图示为几何不变体系，其多余约束的个数为〔〕A． 0B． 1C． 2D． 3答题： A. B. C. D.〔已提交〕参考答案： B问题解析：7.(单项选择题)图示为几何不变体系，其多余约束的个数为〔〕A． 0B． 1C． 2D． 3答题： A. B. C. D.〔已提交〕参考答案： A问题解析：第二章几何组成分析·第四节体系的几件组成与静定性的关系随堂练习提交截止时间：2021-12-15 23:59:59当前页有 6 题，你已做 6 题，已提交 6 题，其中答对 6 题。

结构力学（一）·随堂练习2020秋华南理工大学网络教育答案第一章绪论第二章平面体系的机动分析1.(单选题) 计算自由度W是有意义的，若W＞0，则表示体系。

A.几何常变B.几何瞬变C.几何不变D.几何可变答题： A. B. C. D. （已提交）参考答案：A问题解析：2.(单选题) 图示体系的几何组成为。

A.几何不变，无多余约束B.几何不变，有一个多余约束C.瞬变体系D.几何不变，有2个多余约束答题： A. B. C. D. （已提交）参考答案：B问题解析：3.(判断题) 瞬变体系的计算自由度可能小于0。

（）答题：对. 错. （已提交）参考答案：√问题解析：4.(判断题) 图示体系为无多余约束的几何不变体系。

（）答题：对. 错. （已提交）参考答案：√问题解析：5.(单选题) 图示体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：6.(单选题) 图示体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：7.(判断题) 若体系计算自由度W≤0，则该体系几何不变。

（）答题：对. 错. （已提交）参考答案：×问题解析：8.(判断题) 下图的体系为几何不变体系。

（）答题：对. 错. （已提交）参考答案：×问题解析：9.(单选题) 图示体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：B问题解析：10.(单选题) 下图所示正六边形体系为。

A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：11.(判断题) 静定结构可以是瞬变体系。
