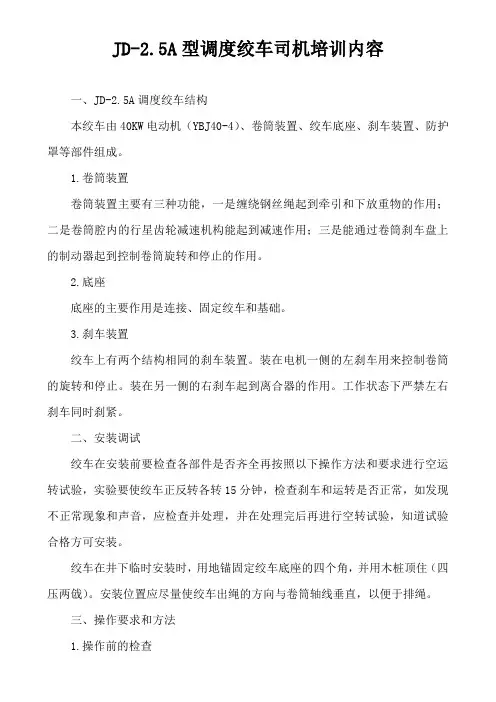

JD-2.5A型调度绞车司机培训内容一、JD-2.5A调度绞车结构本绞车由40KW电动机（YBJ40-4）、卷筒装置、绞车底座、刹车装置、防护罩等部件组成。
1.卷筒装置卷筒装置主要有三种功能，一是缠绕钢丝绳起到牵引和下放重物的作用；二是卷筒腔内的行星齿轮减速机构能起到减速作用；三是能通过卷筒刹车盘上的制动器起到控制卷筒旋转和停止的作用。
2.底座底座的主要作用是连接、固定绞车和基础。
3.刹车装置绞车上有两个结构相同的刹车装置。
装在电机一侧的左刹车用来控制卷筒的旋转和停止。
装在另一侧的右刹车起到离合器的作用。
工作状态下严禁左右刹车同时刹紧。
二、安装调试绞车在安装前要检查各部件是否齐全再按照以下操作方法和要求进行空运转试验，实验要使绞车正反转各转15分钟，检查刹车和运转是否正常，如发现不正常现象和声音，应检查并处理，并在处理完后再进行空转试验，知道试验合格方可安装。
绞车在井下临时安装时，用地锚固定绞车底座的四个角，并用木桩顶住（四压两戗）。
安装位置应尽量使绞车出绳的方向与卷筒轴线垂直，以便于排绳。
三、操作要求和方法1.操作前的检查（1）检查钢丝绳头是否牢固，各部位螺栓是否紧固，绞车安装是否牢靠。
（2）检查刹车机构是否牢固可靠。
（3）检查钢丝绳是否有扭结、累绳、断丝现象（同一部位断丝不得超过钢丝绳的10%）（4）检查电机和按钮接地是否良好，有无失爆。
（5）检查行车轨道有无阻碍物。
（6）检查牵引车辆的数量是否符合规定。
2.操作方法（1）司机操作时应集中精力，听清信号，看清标志。
（2）首先用装在电机侧的左刹车装置刹住卷筒，同时松开右手制动轮上的制动闸，启动电机，此时卷筒不会转，仅制动轮在转。
如果需要转动卷筒，只需松开左侧的刹车装置，同时刹住右侧制动轮。
（3）提升重物时，首先看电机是否正转，电机正转后逐渐松开左手的刹车装置，刹住右手的制动闸，此时卷筒正转缠绕钢丝绳牵引作业。
如果微程牵引时，可对左刹车装置用半制动控制，上下交替操作两个制动闸，使卷筒时转时停。

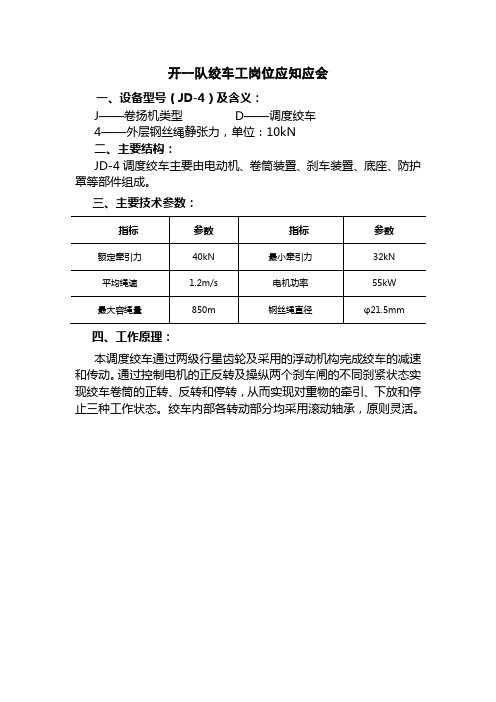

开一队绞车工岗位应知应会
一、设备型号（JD-4）及含义：
J——卷扬机类型 D——调度绞车
4——外层钢丝绳静张力，单位：10kN
二、主要结构：
JD-4调度绞车主要由电动机、卷筒装置、刹车装置、底座、防护罩等部件组成。
三、主要技术参数：
四、工作原理：
本调度绞车通过两级行星齿轮及采用的浮动机构完成绞车的减速和传动。
通过控制电机的正反转及操纵两个刹车闸的不同刹紧状态实现绞车卷筒的正转、反转和停转，从而实现对重物的牵引、下放和停止三种工作状态。
绞车内部各转动部分均采用滚动轴承，原则灵活。
五、绞车工作业过程“危险预知”：。
JD-1.6调度绞车经典介绍
JD-1.6调度绞车作用：
JD-1.6调度绞车主要有卷筒及行星齿轮传动装置，刹车装置，轴承支架，底座，电动机等组成。
JD-1.6调度绞车主要适用于煤矿井下或地名装载站上调度编组矿车，在中间巷道托运矿车及其它辅助搬运工作。
JD-1.6调度绞车型号及意义：
型号：JD-1.6
J:卷扬机类
D:调度绞车
1.6：钢丝绳最大静拉力16KN
JD-1.6调度绞车参数：
型号：JD-1.6(yimeijx03型)
牵引速度：1.2m/s
储绳容量：400m
滚筒直径：310mm*397mm
电机：YBJ25-4
功率：25KW
转速：1460转/分
热度：4000012901 kw
电压：380/660或660/1140
外形尺寸：1438mm*1217mm*1255mm
重量：1530KG
钢丝绳直径：16mm
钢丝绳最大静拉力：16KN
JD-1.6调度绞车结构及工作原理：
JD-1.6调度绞车电气设备具有隔爆性能，用于有煤尘及瓦斯的矿井（严禁用于提升和载人）。
调度绞车通过电动机经由减速机系统提供给卷筒扭矩，利用钢丝绳与卷筒的缠绕，以及刹车装置控制卷筒运转和停止，满足调度和搬运物料之目的。
调度绞车电控系统采用QBZ-80/660N型矿用隔爆型可逆真空电磁起动器，实现对绞车正转，反转，停止的控制，同时也能实现对电动机的保护。
防爆JD-1调度绞车详细介绍随着科技的进步，JD-1调度绞车早已成为煤矿行业必不可少的提升设备，也不可替代的重要工矿设备。
史向梅为您详细讲解。
JD-1调度绞车结构组成：zmxx008JD-1调度绞车由电动机、卷筒、行星齿轮传动机构、制动及离合装置、底座等组成。
JD-1调度绞车工作原理：JD-1调度绞车主要用于井下或者地面装载站上调度矿车，在中间巷道托运矿车及其它辅助搬运工作，JD-1调度绞车电动机采用隔爆电动机，机壳均经过耐压试验和隔爆性能试验，完全适用于含有煤尘及瓦斯爆炸危险的矿井下。
JD-1调度绞车主要技术参数：规格型号：JD-1型（原JD-11.4调度绞车）卷筒：直径X宽度：φ228X306MM 容绳量:400M钢丝绳：直径: 12.5mm 平均绳速: 0.4-1.0 m/s载荷: 拉力：10 KN 总传动比: 41配套电机: 功率11.4 KW转速: 1460 r/min 型号: YBJ11.4-4外形尺寸：1120X766X727 mm主机重量：540 kg快乐连线收集：152*153*796/42JD-1调度绞车用途：主要用于矿井下调度矿车及其它辅助牵引用，亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。
可根据用户要求配置1140/660V隔爆电机，并可双向操作。
JD-1调度绞车工作前注意事项：1. 检查钢丝绳接头是否牢固，绳卡和轴承支架、电动机底脚螺钉是否紧固良好，绞车固定是否牢靠。
2. 检查刹车部件制动性能是否良好、动作是否灵活无阻，应着重检查刹车把之顶丝、销轴是否紧固，发现有损伤或松动应立即紧固或更换。
擦净刹车毂上的油脂和污物。
3. 检查钢丝绳：不得有结节、扭转现象，如发现在一个节距内断丝超过10%时应予以更换。
4. 电器部分不得有漏电现象，电动机和开关盒应接地良好。
5. 清理行车轨道，并检查钢丝绳经过处有无木桩或阻碍物，以防在卷扬过程中发生事故。

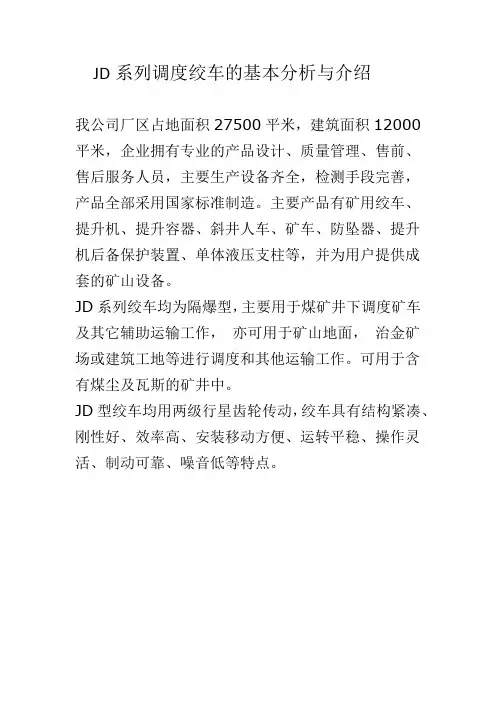

JD系列调度绞车的基本分析与介绍
我公司厂区占地面积27500平米，建筑面积12000平米，企业拥有专业的产品设计、质量管理、售前、售后服务人员，主要生产设备齐全，检测手段完善，产品全部采用国家标准制造。
主要产品有矿用绞车、提升机、提升容器、斜井人车、矿车、防坠器、提升机后备保护装置、单体液压支柱等，并为用户提供成套的矿山设备。
JD系列绞车均为隔爆型，主要用于煤矿井下调度矿车及其它辅助运输工作，亦可用于矿山地面，治金矿场或建筑工地等进行调度和其他运输工作。
可用于含有煤尘及瓦斯的矿井中。
JD型绞车均用两级行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、运转平稳、操作灵活、制动可靠、噪音低等特点。

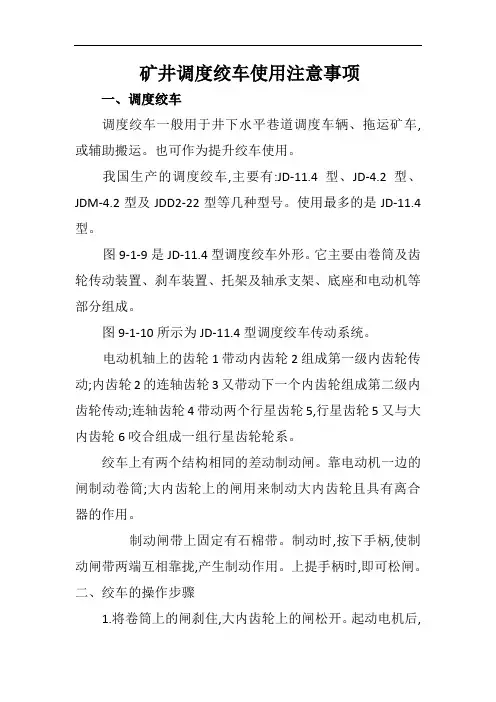

矿井调度绞车使用注意事项一、调度绞车调度绞车一般用于井下水平巷道调度车辆、拖运矿车,或辅助搬运。
也可作为提升绞车使用。
我国生产的调度绞车,主要有:JD-11.4型、JD-4.2型、JDM-4.2型及JDD2-22型等几种型号。
使用最多的是JD-11.4型。
图9-1-9是JD-11.4型调度绞车外形。
它主要由卷筒及齿轮传动装置、刹车装置、托架及轴承支架、底座和电动机等部分组成。
图9-1-10所示为JD-11.4型调度绞车传动系统。
电动机轴上的齿轮1带动内齿轮2组成第一级内齿轮传动;内齿轮2的连轴齿轮3又带动下一个内齿轮组成第二级内齿轮传动;连轴齿轮4带动两个行星齿轮5,行星齿轮5又与大内齿轮6咬合组成一组行星齿轮轮系。
绞车上有两个结构相同的差动制动闸。
靠电动机一边的闸制动卷筒;大内齿轮上的闸用来制动大内齿轮且具有离合器的作用。
制动闸带上固定有石棉带。
制动时,按下手柄,使制动闸带两端互相靠拢,产生制动作用。
上提手柄时,即可松闸。
二、绞车的操作步骤1.将卷筒上的闸刹住,大内齿轮上的闸松开。
起动电机后,经机械传动,两个行星齿轮带动大内齿轮空转,此时离合器未合2.将卷筒上的闸完全松开,大内齿轮上的闸刹紧。
合上离合器,大内齿轮停止转动。
于是,两个行星齿轮在连轴齿轮带动下,沿大内齿轮滚动。
而行星齿轮的轴是与卷筒连在一起的,因此,卷筒开始全速回转。
3.想使绞车暂时停止运转时,应将大内齿轮的闸松开,卷筒上的闸刹紧。
如停车时间较长,应关闭电动机。
此时,如钢丝绳处于拉紧状态,为防止向下跑车,卷筒上的闸必须刹牢。
4。
当利用绳端重物放绳,卷筒反转时,应将电动机反转,先刹住卷筒,使绞车进入运行状态。
而后,松开卷筒上的闸,刹紧大内齿轮上的闸,卷筒即在电动机的驱动下正常反转,而不致过速。
下放的速度,可通过对卷筒的点刹车,而加以控制。
三、使用中的注意辜项1。
调度绞车虽然结构简单,但操作时,两个手闸必须熟练配合,否则会出事故。
因此,操作人员需培训、考试合格后方能开车。

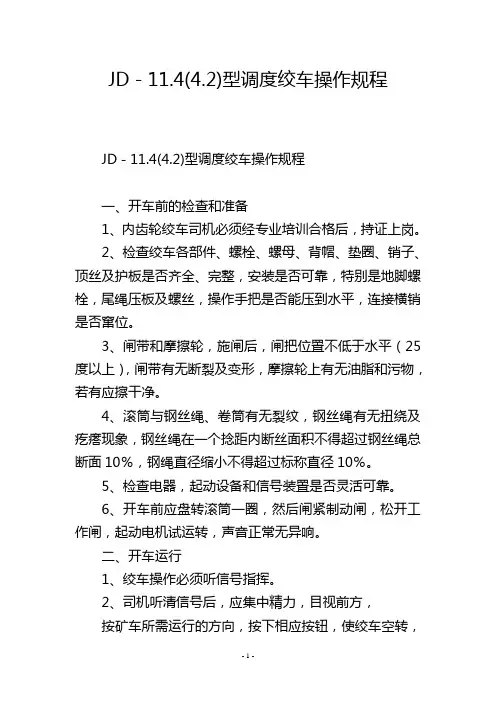

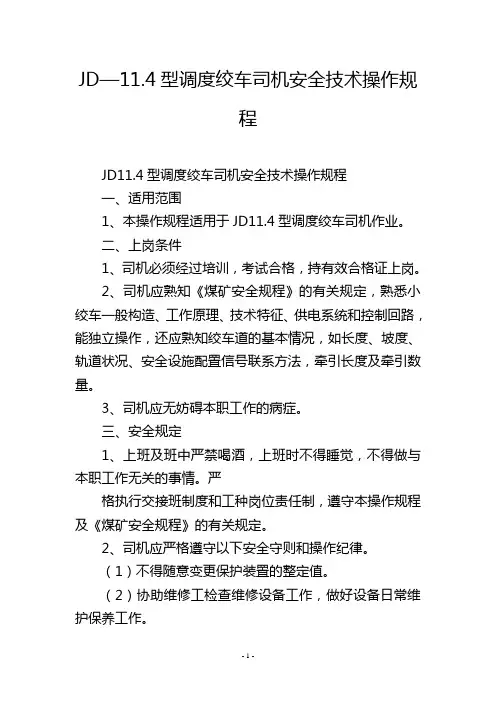

JD－11.4(4.2)型调度绞车操作规程JD－11.4(4.2)型调度绞车操作规程一、开车前的检查和准备1、内齿轮绞车司机必须经专业培训合格后，持证上岗。
2、检查绞车各部件、螺栓、螺母、背帽、垫圈、销子、顶丝及护板是否齐全、完整，安装是否可靠，特别是地脚螺栓，尾绳压板及螺丝，操作手把是否能压到水平，连接横销是否窜位。
3、闸带和摩擦轮，施闸后，闸把位置不低于水平（25度以上），闸带有无断裂及变形，摩擦轮上有无油脂和污物，若有应擦干净。
4、滚筒与钢丝绳、卷筒有无裂纹，钢丝绳有无扭绕及疙瘩现象，钢丝绳在一个捻距内断丝面积不得超过钢丝绳总断面10％，钢绳直径缩小不得超过标称直径10％。
5、检查电器，起动设备和信号装置是否灵活可靠。
6、开车前应盘转滚筒一圈，然后闸紧制动闸，松开工作闸，起动电机试运转，声音正常无异响。
二、开车运行1、绞车操作必须听信号指挥。
2、司机听清信号后，应集中精力，目视前方，按矿车所需运行的方向，按下相应按钮，使绞车空转，然后一手握住工作闸，一手握住制动闸，提升时将工作闸闸紧，同时慢慢松开制动闸，下放时左右手适当控制工作闸和制动闸，以保证运行速度适当。
3、在正常情况下，绞车起动和停车时，速度逐渐增加或减少，不准急骤开车和停车，保证开车和停车平稳。
4、绞车在运行中，如遇紧急停车或临时停车时，应立即将工作闸松开，同时施用制动闸，使车停下来，停电时间较长应切断电机电源，闸紧制动闸，司机不得离开绞车。
5、工作完成后，必须切断电机电源，锁紧开关，打扫好场所及设备卫生。
三、注意事项1、绞车工作时，严禁将工作闸和制动闸同时压紧，严禁不带电下放，严禁不带制动闸下放，不准带手套操作。
2、操作过程中发现音响不正常，制动不灵活，绞车的绳筒、闸带、轴承和电机温度剧烈上升等异常情况时，必须立即停车检查，其提升不得超过70℃。
3、钢绳在滚筒上排列整齐，工作时钢绳不能全部放完，在筒上至少保证3圈。
4、滚筒上缠绕的钢绳长度，不得超过名牌规定的容绳量。
JD型绞车均用行星齿轮传动，JD调度绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。
绞车的电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井。
用途：
JD调度绞车主要用于矿井内的井下车场，中间巷道和采区运输巷等调度车及地面拖拽搬运重物等作业。
JD调度绞车主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作，也可用于回采工作面和掘进工作面装载站上调度编组矿车。
工作原理：
分类：JD-0.5(3KW)，JD-1(11.4KW)，JD-1.6(22KW)，JD-2(25KW)，JD-2.5(40KW)，JD-3(45KW)，JD-4(55KW)
型号组成得含义（以JD-0.5(3KW)为例）：
J：绞车；
D：调度；
0.5：钢绳拉力（KN）；
3KW：电动机功率（KW）。
组成：
JD调度绞车的参数：
型号JD-0.5 JD-1(JD-11.4) JD-1.6JD-2JD-2.5
JD-3
牵引力KN 5 10 20 20 25
30
绳速m/s 0.6-1.2 0.43-1.03 0.61-1.2 0.6-1.2 1.115-1.632 1.115-1.63
绳径mm 9.3 12.5 15.5 15.5 20
20
容绳量m 150 400400 400400-650
400-650
电动功率Kw 3 11.4 22 2540
45
外型尺寸mm 955*540*4501100*765*730 1350*1140*11901385*1140*1190 1900*2350*1370 1900*2350*1370
机重Kg220 550 1460 16502800
2800
JD-1.6(22KW)，JD-2(25KW)大至相同
JD-2调度绞车，矿用绞车
主要技术参数
型号:JD-2 牵引力:20绳速m/s:0.6-1.2绳径mm:15.5容绳量m:400 电动功率kw:30 外型尺寸
mm:1350*1140*1190 机重kg:1460 主要技术参数型
号:JD-2.5 牵引力:25 绳速m/s:1.115-1.632 绳径
mm:20 容绳量m:400-650 电动功率kw:40 外型尺寸
mm:1900*2350*1370 机重kg:2800
