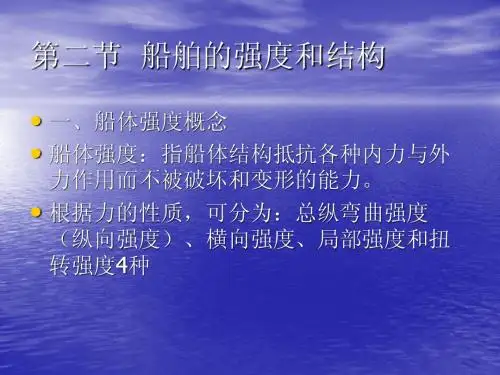

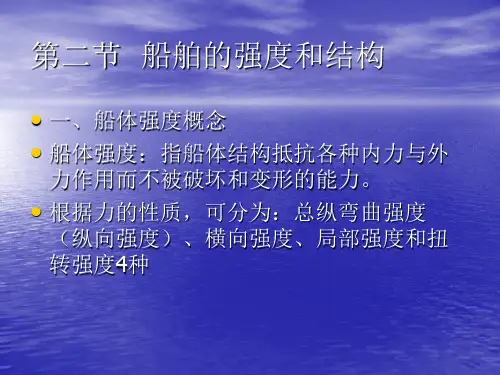

2 第二节 1-4 船舶的强度和结构ok

船体强度和结构设计
船体强度和结构设计是船舶设计中最重要的部分之一。

船体强度和结构设计的目的是确保船舶在航行中能够承受各种外部力量和内部压力，保证船舶的安全性和可靠性。

船体强度设计主要包括船体的强度计算和结构设计。

船体的强度计算是指通过计算船体的各个部位的受力情况，确定船体的强度要求。

船体的结构设计是指根据船体的强度要求，设计船体的结构形式和材料，以满足船体的强度要求。

船体强度设计的主要考虑因素包括船舶的航行条件、船舶的载重量、船舶的航速、船舶的航线、船舶的使用寿命等。

在设计船体强度时，需要考虑船舶在不同的航行条件下的受力情况，如波浪、风力、水流等。

同时，还需要考虑船舶的载重量和航速，以确定船体的强度要求。

此外，船舶的航线和使用寿命也是船体强度设计的重要考虑因素。

船体结构设计的主要考虑因素包括船体的结构形式、材料和连接方式。

船体的结构形式包括船体的外形和内部结构，如船体的船首、船尾、船体侧壁、船底等。

船体的材料包括船体的钢材、铝合金、复合材料等。

船体的连接方式包括焊接、螺栓连接等。

船体强度和结构设计的重要性不言而喻。

只有通过科学的设计和计算，才能确保船舶在航行中的安全性和可靠性。

因此，在船舶设计
中，船体强度和结构设计是必不可少的一部分。

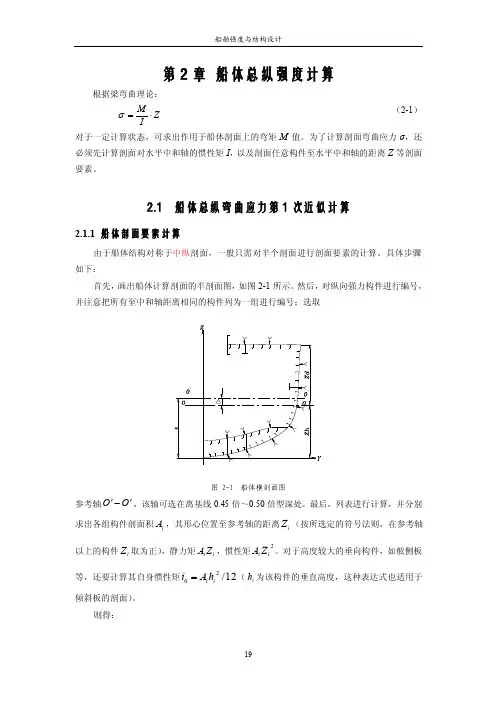

第2章 船体总纵强度计算根据梁弯曲理论： Z I M ⋅=σ （2-1）对于一定计算状态，可求出作用于船体剖面上的弯矩M 值。

为了计算剖面弯曲应力σ，还必须先计算剖面对水平中和轴的惯性矩I ，以及剖面任意构件至水平中和轴的距离Z 等剖面要素。

2.1 船体总纵弯曲应力第1次近似计算2.1.1 船体剖面要素计算由于船体结构对称于中纵剖面，一般只需对半个剖面进行剖面要素的计算。

具体步骤如下：首先，画出船体计算剖面的半剖面图，如图2-1所示。

然后，对纵向强力构件进行编号，并注意把所有至中和轴距离相同的构件列为一组进行编号；选取图 2-1 船体横剖面图参考轴O O '-'，该轴可选在离基线0.45倍～0.50倍型深处。

最后，列表进行计算，并分别求出各组构件剖面积i A ，其形心位置至参考轴的距离i Z （按所选定的符号法则，在参考轴以上的构件i Z 取为正），静力矩i i Z A ，惯性矩2i i Z A 。

对于高度较大的垂向构件，如舷侧板等，还要计算其自身惯性矩12/20i i h A i =（i h 为该构件的垂直高度，这种表达式也适用于倾斜板的剖面）。

则得：∑=A A i∑=B Z A i i∑=+C i ZA i i )(02 （2-2） 剖面水平中和轴至参考轴的距离为： )m (AB =∆ （2-3）由移轴定理，剖面对水平中和轴的惯性矩为： )(2)(222A B C A C I -=∆-= （cm 2 ·m 2） （2-4）任意构件至中和轴的距离为： A B Z Z Z i i i -=∆-=' （m ） （2-5）最上层连续甲板和船底是船体剖面中离中和轴最远的构件，构成了船体梁的上下翼板。

构成船体梁上翼板的最上层连续甲板通常称为强力甲板。

设中和轴至强力甲板和船底的垂直距离分别为d Z 和b Z ，则强力甲板和船底处的剖面模数分别为： d d Z I W =，b b Z I W = （2-6）在一般船舶中，中和轴离船底较近，即d Z >b Z ，因此b d W W <。

船舶结构与强度分析
船舶结构与强度分析是对船舶结构进行计算、分析及验证的过程，旨在保证船
舶的安全性、可靠性和经济性。

一艘船舶的结构由许多部分组成，例如船体、甲板、船舱等，每个部分都有其具体的强度要求。

在进行结构分析前需要明确船舶的使用环境、航行条件、载货情况等诸多因素。

船舶结构分析一般可以分为三个阶段：静态强度分析、动态强度分析和疲劳强
度分析。

静态强度分析主要用于计算船舶各部分在受静载荷作用下的强度，例如船舶在停泊、装卸货时所受的荷载。

动态强度分析主要针对船体在水中航行时所受的作用力，例如波浪荷载、推进力等。

疲劳强度分析则是通过考虑船舶在长期使用中的疲劳作用，来评估船体在经过多次载荷循环后的损伤情况。

在进行结构分析时需要使用一些专业的软件，例如ANSYS和ABAQUS等。

这些软件可以模拟各种物理载荷对船体的作用，以及船体材料的力学性质。

通过数值模拟分析可以快速得出船舶各部分的强度，并根据计算结果针对性地进行结构设计和优化。

在玩具船到海上大货轮，不同类型的船舶在结构和强度方面都存在着天然的差异。

例如在大型油轮上，可靠性和安全性是最重要的要求之一。

因此，其结构设计需要考虑到较高的载荷和对液态羟基等液体的运输。

而在高速客轮上，需要优化船体的设计，以便在航行时降低阻力和提高速度。

总之，船舶结构与强度分析是保障船舶安全、可靠、经济的重要方法之一。

在
设计和制造的过程中，需要充分考虑各种使用环境和载货情况，以达到最优设计效果。

同时，不断研究和探索新的分析技术和方法，为船舶行业的发展做出贡献。

《船体强度与结构设计》课程教学大纲(适用于船舶制造技术专业)一、课程任务本课程是船舶制造专业的一门主干课，本课程包括“船体强度”和“结构设计”两部分内容，主要讲述船舶总纵强度的计算与校核，船体型材剖面的设计，船体结构的规范设计等内容。

本课程的任务：学生通过本课程的学习，了解船体结构计算的方法，掌握强度计算和校核的基本方法和用规范设计船体结构。

本课程的基本要求:1.基本掌握船体结构中常见的分析与计算方法；2.掌握船体总纵强度的计算和校核方法；3.能根据规范对货船中横剖面结构进行设计二、课题和课时分配表（一）理论教学三、课程内容课题一绪论1.本课程程的任务、内容、要求；2.强度计算的常用方法；3.结构设计的基本原理和常用方法；重点：强度校核常用的许用应力法；结构设计的规范设计课题二船体总纵弯曲剪力和弯矩计算1.船体梁受力与变形；2.重量曲线；3.静水浮力曲线的计算方法过程；4.静水载荷曲线；剪力曲线；弯矩曲线的计算方法和过程，。

4.静置于波浪上的剪力和弯矩计算：坦谷波要素，船舶平衡位置的确定，附加剪力和弯矩计算重点：重量曲线；静水浮力曲线的计算；静水剪力和弯矩的计算课题三船体总纵强度校核1.船体总纵弯曲应力的第一近似计算等值梁的概念，构件计入等值梁的条件，等值梁剖面要素计算弯曲就力计算。

2.总纵弯曲应力的逐次近似计算：折减计算的概念和方法，等值梁折减计算，折减后的弯曲正应力。

3.总合应力与强度校核：强力构件应力合成计算的方法，许用应力的确定方法，强度校核方法。

5.极限弯矩计算：过载能力的概念，极限弯矩的定义和计算方法。

重点：船体总纵弯曲应力的第一近似计算；总纵弯曲应力的逐次近似计算；总合应力与强度校核。

课题四船体型材剖面设计1.型材种类和特点；2.型材剖面要素计算；3.型材剖面要素的力学特性；4.型材剖面的优化设计：优化设计的数学表示方法，求解法，设计步骤和方法。

重点：型材剖面要素计算；型材剖面要素的力学特性；难点：型材剖面要素的力学特性；课题五船体结构规范设计1.船体结构规范通则：我国规范对主尺度和结构名称的规定，我国规范适用范围。

船体强度和结构设计随着现代技术的不断发展，船只的生产和运营已经成为了一个高度专业化、技术含量极高的行业。

在船只的制造和使用过程中，船体的强度和结构设计对于整个船体的安全性和使用寿命有着至关重要的作用。

船体强度的设计是指，在各种环境和使用条件下，船体能够承受的最大力量和刚度。

为了保证船只的强度和安全性，船体的设计需要遵循一定的规范和标准，如国际海事组织（IMO）的规定、船级社的认证要求等。

一般来说，船体强度的设计包括了以下几个步骤：第一步：确定载荷船只的使用环境和任务不同，需要承受的载荷也不一样。

因此在进行船体强度设计前，需要确定船只承受的载荷类型和强度。

例如，对于运输散货的散货船，需要考虑到船体承受的自由液面荷载、海浪力、风力等多种载荷。

第二步：计算刚度和弯曲在船体强度设计中，需要对船体的刚度和弯曲进行计算和分析。

这是因为船只在航行中会受到各种冲击和力量的作用，比如海浪、风力等。

如果船体刚度不够或弯曲过大，就会导致整个船体的变形或损坏，从而影响船只的安全操作。

第三步：确定材料和结构根据船只承受的载荷类型和强度，以及对船体刚度和弯曲的计算，可以确定所需的船体材料和结构。

船体结构的设计通常分为纵向结构和横向结构两个方面。

纵向结构用于支撑船体的长度，包括船首、船尾、船面等。

而横向结构则用于支撑船体的宽度，包括船甲板、船壳等。

第四步：进行强度校核和验证一旦确定了船体的材料和结构，就需要进行强度校核和验证。

这个过程通常涉及到各种力学和材料学知识，包括疲劳寿命、断裂韧性、弯曲应力等。

校核和验证的目的是通过模拟船只在各种载荷情况下的应力和变形情况，来确保船体的强度和结构是安全的。

总之，船体强度和结构设计是保证船只安全和长期使用的重要环节。

只有在严谨的设计和校核过程中，才能保证船体设计符合规范，安全可靠。

船舶结构的强度分析船舶作为一种重要的水上交通工具，其结构的强度对船舶的安全和运行能力至关重要。

船舶结构的强度分析是对船舶结构在不同负荷情况下的性能进行评估和预测的过程，它在船舶设计、制造和运营中起着重要的作用。

一、船舶结构的强度要求船舶结构的强度要求是为了确保船舶在各种复杂的工作条件下仍能够承受各种力学载荷，并保持结构的完整性和稳定性。

船舶在航行中会受到来自波浪、风力、潮流等外部力的作用，同时还要承受自身的结构重量以及载货量的影响。

因此，船舶结构的强度分析需要考虑这些作用力，并进行综合分析。

二、船舶结构的强度分析方法船舶结构的强度分析一般通过有限元分析方法来进行。

有限元分析是一种数值分析方法，它将结构划分为许多小的有限元，通过计算每个有限元的应力和应变，并进行相应的求解和模拟，从而得到结构的强度分布和整体性能。

有限元分析方法不仅能够更真实地反映船舶结构的受力状态，还具有较高的计算精度和计算效率。

三、船舶结构的强度分析参数在船舶结构的强度分析中，有一些重要的参数需要考虑，如材料的力学性能、船舶的尺寸和形状、载荷分布以及液体和气体的影响等。

不同的船舶类型和用途，其结构的强度要求和分析参数也会有所不同。

例如，客船和货船对结构强度的要求可能不尽相同，因此在分析时需要根据实际情况进行合理的选择和设置。

四、船舶结构的强度优化在船舶结构的强度分析过程中，一般会通过一系列的试验和仿真来验证结构的强度性能，并根据结果进行优化设计。

强度优化的目标是在满足强度要求的前提下，最大程度地减少结构的重量和成本，提高船舶的运载能力和经济效益。

优化设计可以通过调整结构参数、优化材料选择和改进制造工艺等途径来实现。

五、船舶结构的强度分析的应用船舶结构的强度分析在船舶领域广泛应用，可以用于新船舶的设计和建造，也可以用于现有船舶的评估和维修。

在新船舶设计过程中，通过结构的强度分析可以评估各种设计方案的可行性，并确定适当的结构参数和材料选择。

船舶强度与结构设计复习船舶的强度设计主要涉及到船体的结构强度、结构稳定性和结构可靠性等方面。

结构强度是指船舶在正常服役条件下承受荷载所需的强度。

结构稳定性是指船舶在遇到外界力矩时，保持稳定的能力。

结构可靠性是指船舶结构在各种不确定因素下，如船舶老化、材料损伤、机械疲劳等情况下的可靠性。

在船舶强度设计中，需要进行强度计算和结构分析。

强度计算主要包括刚度计算、应力计算、挠度计算和疲劳寿命计算。

刚度计算是为了确定船体结构的整体刚性，保证船舶在载货和受力的情况下不会发生过度变形。

应力计算是为了确定材料的承载能力，保证船体结构不会发生断裂或损坏。

挠度计算是为了确定船体结构的变形程度，保证船舶在航行时的稳定性和舒适性。

疲劳寿命计算是为了确定船舶结构在疲劳荷载下的寿命，保证船舶在长期使用中不会因疲劳而发生结构破坏。

在船舶结构设计中，需要考虑船体的整体布局和结构形式。

船体的整体布局包括船长、船宽、船高、船舱排列等参数的确定，以及船体的分割和船体连接部分的设计。

船体的结构形式包括船体壳体结构、船舱结构、甲板结构、船尾螺旋桨结构等。

在设计过程中，需要根据船舶用途和航行条件，选择合适的结构形式和材料。

此外，船舶结构设计还需要考虑到各种外界因素的影响，如船体的浸水、船舶碰撞等。

在设计中，需要合理设置各种舱门、舱盖、船舶设备等，保证船体的密封性和船舶的整体安全性。

总之，船舶强度与结构设计是保证船舶在航行中安全可靠的重要环节，涉及到船体的结构强度、结构稳定性和结构可靠性等方面。

在设计过程中，需要进行强度计算和结构分析，并根据船舶用途和航行条件选择合适的结构形式和材料。

同时，还需要考虑外界因素的影响，并合理设置各种舱门、舱盖、船舶设备等，以确保船舶在航行中的安全性和可靠性。

船舶结构强度分析及优化概述船舶在海上航行时需要面对各种自然环境和工作负荷，因此船舶结构强度的分析和优化显得非常重要。

船舶结构强度分析是通过计算分析和试验方法对船体结构进行强度验算，以判断船体是否满足各种安全标准。

而船舶结构优化则是指通过减轻船体自重和强化重要结构部位的方法，提高船体结构的承载能力。

本文将分别从船舶结构强度分析和优化两个方面详细介绍相关内容。

一、船舶结构强度分析船舶结构强度分析主要包括板材强度分析、结构件强度分析、细部强度分析等。

其中，板材强度分析是指通过计算确定船舶板材的破坏强度，从而判断板材是否满足承载要求。

结构件强度分析则是通过计算和试验确定船舶主要结构件的承载能力，包括龙骨、牛腿等。

细部强度分析则是对船舶细节部位进行验算，保证细部区域不会对船舶整体结构产生影响。

在进行船舶结构强度分析时，需要考虑以下因素：1.载荷类型航行时，船舶需要面对各种不同类型的载荷，包括海浪、风浪、货船载货重量、船员人数等。

通过考虑各种载荷类型的影响，确定船舶各部位的强度计算公式。

2.材料性能船舶的材料性能对其结构强度有着决定性的影响。

因此，在进行结构强度计算时需要考虑其材料性能，包括板材强度、结构件强度、船壳材料等。

3.船舶设计参数船舶的设计参数是决定船舶结构形式和强度的重要因素。

因此在进行结构强度计算时，需要考虑船舶设计参数对结构强度的影响。

二、船舶结构优化船舶结构优化旨在降低船舶自重，增强重要结构部位的承载能力，从而提升船体结构的强度性能和经济性能。

船舶结构优化主要包括以下方面。

1.材料优化选择高强度轻质材料既可以减轻船体自重，又可以提高船体结构承载能力。

船体所采用的材料应能够满足船体的功能要求，但同时也要具有合理的价格。

2.结构形式优化通过改变船舶结构形式，可以实现船体强度优化。

例如通过改变船壳形状或者布局，增加耐波性和航空性能，减小波浪的影响同时增加船体安全性。

3.细节优化对船舶细节进行优化也是提高船体结构强度的重要方法。

船舶结构强度分析与优化设计船舶作为一种重要的运输工具，在现代社会中扮演着非常重要的角色，无论是货船还是客船，船舶的结构设计与强度分析都是至关重要的。

这篇文章将从船舶结构的组成、船舶强度分析和船舶优化设计三个方面来讨论船舶结构强度分析与优化设计的相关问题。

一、船舶结构的组成船舶的结构具有极高的复杂性，通常包括甲板、墙壁、船底、甲板支撑结构等各个方面。

船体作为船舶的重要部件，主要由船体板、船肋和船体水箱组成。

船体板通常由锅炉钢板或碳钢板制成，是一种薄板，用于板条、托板和补板的修补。

船肋是船体的骨架，由数百或数千支钢管组成，承受船体的荷载，并使船体保持自身的形状。

船体水箱是为了控制波浪和船体倾斜而设置的，通常位于船舶两侧。

二、船舶强度分析船舶的强度分析主要包括船体结构分析、船舶稳性计算和应力分析。

船体结构分析主要是为了确定船体整体的结构、尺寸和相互关系，以便于计算船舶的总体稳定性、强度和安全性。

船体结构分析通常包括以下几个方面。

1. 系统布局和外覆面积。

船体的主体结构通常由船体板、船肋和甲板等三部分组成，其设计需要考虑船身形状、布局、面积、强度和船体总体稳定性。

大型船舶结构复杂，需要考虑多个系统的空间布局和相互锁定关系。

2. 船底的强度和稳定性分析。

船舶的稳定性和强度分析是基于船体底部结构进行的。

除了设计船底锅炉板、船肋和框架等支撑结构外，还需要考虑船底水箱的设计，以确保水箱的大小和位置不会影响船舶的总体稳定性。

3. 垂直结构和平面结构分析。

船体的垂直结构通常由船壳、底板、甲板、舱壁、甲板支撑等组成，而平面结构包括船室的位置和大小以及动力系统的布局等。

船舶设计师需要设计结构以适应船舶的运营条件，考虑不同的载荷、海况和船员人数。

4. 船体板的校核和应力分析。

船体板的设计和计算需要考虑多个因素，如最大应力、板的重量、板的厚度以及板的变形等。

应力分析需要计算各个组成部分所受的最大荷载和应力水平，以便确定最佳设计方案。

船舶结构的强度设计及其结构优化船舶是一种大型水上运输工具，由于需要在海洋等恶劣环境下运行，其结构强度尤为重要。

本文将介绍船舶结构的强度设计及其结构优化的相关内容。

一、船舶结构强度设计根据船舶所受力的不同分为船体结构和船载设备。

船体结构是船舶主要结构，其承载着风浪、海况、载货等各种横向、纵向应力。

船载设备则是指在船体上的各种设备，如主机、辅机等设备。

船载设备相对于船体结构，受到的力相对较小。

根据船舶的功能、载重量、运行区域、船型、设计标准等多种因素进行强度设计。

船舶强度设计主要包括100%载荷和不同载荷情况下的计算。

在100%载荷下，对船体结构进行强度计算，以满足各项强度要求。

在不同载荷情况下，则需对船体结构进行振动、疲劳、可靠性和船体姿态改变等计算，以保证船舶在不同工况下的安全运行。

设计过程中，需考虑船体形状及各部件的安装位置、可操作性、可维修性和预防腐蚀等问题。

船舶的强度设计需考虑的因素很多，且相互关联，如何将各项要素综合考虑成为造船工程师需要解决的难题。

二、船舶结构的优化船舶结构优化可以通过多种方式实现，例如运用新材料、优化船体形状结构、调整特定部位厚度等。

以下是几种常用的优化方法：1. 借鉴飞机结构设计思想：飞机航空工业中有很多先进的设计思想值得借鉴。

通过改进船体结构，设计出更加轻量化的船舶，降低船舶自重，提高承载能力。

2. 运用新材料：随着科技的不断进步，新材料不断涌现，如高强度钢材、复合材料等。

运用这些材料可以在保证强度的同时实现减重和减少船舶阻力等目标。

3. 优化船体结构：在船体结构中采用优化的强度计算方法，提高船体抗弯、抗扭和抗压强度，从而实现船体结构整体优化。

4. 针对特定部位进行厚度调整：通过电子计算机模拟，确定船舶特定部位，特别是吃水线以上部位的结构大小，对其进行厚度调整，从而实现船体结构置换和优化。

在实际应用中，可以通过不同方法的结合来完成船舶结构的优化。

例如，通过采用新材料，可以制造更轻量化的船舶，然后在船体结构上进行进一步优化。
