Revit建筑设计操作方法及界面解读Revit是一种专业的建筑信息建模（BIM）软件，广泛应用于建筑行业。

使用Revit进行建筑设计可以提高效率和准确性。

本文将介绍Revit的主要操作方法和界面解读，帮助读者快速上手并了解其功能和特点。

一、Revit操作方法1. 创建项目在打开Revit软件后，首先需要创建一个新的项目。

在"文件"菜单中，选择"新建"，然后选择"项目"。

根据需求选择合适的项目模板，如建筑、结构或机电等。

接下来，可以设置项目的单位、坐标系等参数。

2. 绘制建筑元素通过Revit的绘图工具，可以快速创建各种建筑元素，例如墙体、楼板、柱子等。

在"建模"菜单中，选择相应的工具，并按照设计需求在图纸上进行绘制。

Revit的智能识别功能可以自动捕捉和连接相邻的元素，提高绘图效率。

3. 创建族族除了使用内置的建筑元素，Revit还支持创建自定义的族族。

通过"族编辑器"可以创建专属的建筑元素，例如特殊形状的窗户、门等。

这些自定义的族族可以被保存在库中，以备将来使用。

4. 进行建筑分析Revit提供了多种建筑分析工具，例如能源分析、结构分析和照明分析等。

通过这些工具，可以评估建筑的性能表现，优化设计方案，提高建筑的可持续性和效率。

5. 进行协作设计Revit支持多人协同设计，不同的设计人员可以同时对同一项目进行编辑。

通过Revit Server或BIM 360等工具，可以实现项目文件的共享和同步，提高团队合作效率。

二、Revit界面解读1. 菜单栏Revit的菜单栏位于软件窗口的顶部，包含“文件”、“编辑”、“查看”、“插入”、“修改”等主要菜单。

通过菜单栏可以进行文件的打开、保存、复制，以及对建模元素的选择、编辑和删除等操作。

2. 工具栏Revit的工具栏位于菜单栏的下方，包含一系列常用工具按钮。

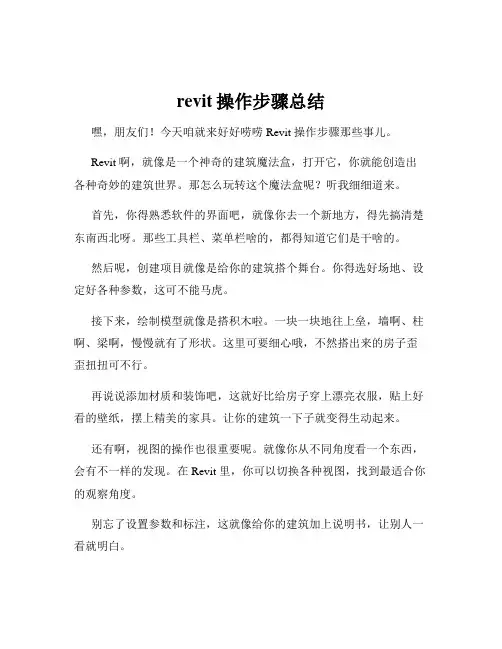

revit操作步骤总结嘿，朋友们！今天咱就来好好唠唠 Revit 操作步骤那些事儿。

Revit 啊，就像是一个神奇的建筑魔法盒，打开它，你就能创造出各种奇妙的建筑世界。

那怎么玩转这个魔法盒呢？听我细细道来。

首先，你得熟悉软件的界面吧，就像你去一个新地方，得先搞清楚东南西北呀。

那些工具栏、菜单栏啥的，都得知道它们是干啥的。

然后呢，创建项目就像是给你的建筑搭个舞台。

你得选好场地、设定好各种参数，这可不能马虎。

接下来，绘制模型就像是搭积木啦。

一块一块地往上垒，墙啊、柱啊、梁啊，慢慢就有了形状。

这里可要细心哦，不然搭出来的房子歪歪扭扭可不行。

再说说添加材质和装饰吧，这就好比给房子穿上漂亮衣服，贴上好看的壁纸，摆上精美的家具。

让你的建筑一下子就变得生动起来。

还有啊，视图的操作也很重要呢。

就像你从不同角度看一个东西，会有不一样的发现。

在 Revit 里，你可以切换各种视图，找到最适合你的观察角度。

别忘了设置参数和标注，这就像给你的建筑加上说明书，让别人一看就明白。

在操作过程中，可别嫌麻烦呀。

就像学走路一样，一开始跌跌撞撞，但慢慢地就熟练了。

有时候可能会遇到一些小问题，别着急，咱慢慢解决。

就问你，谁学新东西没个过程呢？你想想，当你通过自己的努力，用 Revit 创造出一个超级酷炫的建筑模型时，那得多有成就感啊！就好像你是个伟大的建筑师，在虚拟世界里建造了属于自己的摩天大楼。

总之呢，Revit 的操作步骤虽然不少，但只要你有耐心，肯钻研，就一定能掌握它。

加油吧，朋友们！让我们一起在 Revit 的世界里尽情遨游，创造出属于我们自己的建筑奇迹！。

revit软件教程Revit软件教程–基础知识Revit软件是一种建模、设计和协同工作的工具，适用于建筑、结构和机电等领域。

本教程旨在介绍Revit软件的基础知识，帮助初学者上手使用该软件。

1. 界面和工具栏打开Revit软件后，你将看到一个包含各种工具栏和菜单的界面。

这些工具栏和菜单用于执行不同的操作，如创建模型、编辑元素、设置视图等等。

熟悉Revit界面和工具栏的功能是使用该软件的第一步。

2. 创建模型在Revit中，你可以创建建筑模型、结构模型和机电模型等不同类型的模型。

在创建模型之前，你需要了解所需的图纸和参考资料，并根据这些资料进行相应的设置。

使用Revit的创建工具来创建墙体、楼板、柱子、梁等各种建筑元素。

你可以通过拖拽鼠标、输入尺寸或使用现有元素来创建这些元素。

3. 编辑元素一旦你创建了建筑元素，你可以使用Revit的编辑工具对其进行修改和调整。

例如，你可以改变墙体的高度、调整窗户和门的位置、更改梁的尺寸等等。

Revit还提供了各种高级编辑功能，如阵列复制、元素连接和族编辑等。

这些功能可以帮助你更高效地编辑模型。

4. 设置视图Revit允许你创建不同类型的视图，以便查看和分析模型。

你可以创建平面图、立面图、剖面图和三维视图等。

调整视图的各种参数，如缩放比例、剖面位置和可见性等，可以帮助你准确地表示模型。

5. 注释和标注在Revit中，你可以添加注释和标注来说明模型的细节和特定要求。

你可以添加文字、尺寸标记、符号和线条等元素进行注释和标注。

这些注释和标注可以帮助他人理解模型并进行准确的建筑设计。

总结Revit软件是一种功能强大的建模和设计工具，可以帮助你创建、编辑和查看建筑模型。

通过掌握Revit的界面和工具栏、创建模型、编辑元素、设置视图以及进行注释和标注，你可以更加高效地使用该软件进行建筑设计。

希望本教程对你学习Revit软件有所帮助。

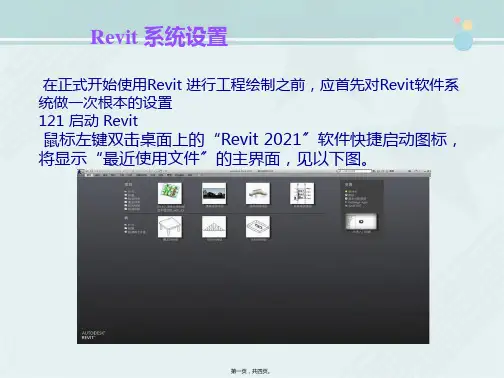

R e v i t操作案例——广联达案例工程二、软件介绍2.1菜单选项设置双击打开软件，首先打开左侧主菜单栏，下角选项。

可以设置文件保存时间、保存位置、界面颜色等常规设置。

保存时间：Revit中即时保存文件，根据保存时间存为不同版本，方便用户查看并使用不同的版本，所以我们保存时要建一个文件夹方便查看不同版本的文件。

保存位置：文件保存位置主要是项目样板文件，项目文件以及族库的位置，都是软件安装时默认的位置不建议修改，如果自己自建样板和族时要保存到库里以便后续使用。

绘图板颜色：正常打开时绘图板背景是白色的，不利于看图。

在选项中图形颜色中选择反转背景色，就会变成黑色背景。

2.2应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。

还允许您使用更高级的工具（如“导出”和“发布）来管理文件。

单击??打开应用程序菜单。

要查看每个菜单项的选择项，请单击其右侧的箭头。

然后在列表中单击所需的项。

作为一种快捷方式，您可以单击应用程序菜单中（左侧）的主要按钮来执行默认的操作。

最近使用的文档在应用程序菜单上，单击“最近使用的文档”按钮，可以看到最近所打开文件的列表。

使用该下拉列表可以修改最近使用的文档的排序顺序。

使用图钉可以使文档始终留在该列表中，而无论打开文档的时间距现在多久。

打开的文档在应用程序菜单上，单击“打开的文档”按钮，可以看到在打开的文件中所有已打开视图的列表。

从列表中选择一个视图，以在绘图区域中显示。

快速访问工具栏快速访问工具栏包含一组默认工具。

您可以对该工具栏进行自定义，使其显示您最常用的工具。

主要包括打开、保存、撤销、注释、字体、三维、剖面，切换视图等常用命令。

2.3软件操作1.新建项目新建项目有三种方式。

第一种，打开软件初始界面有直接的新建项目。

第二种打开应用程序菜单栏，选择新建项目。

第三种就是直接在软件操作界面打开项目样板文件，直接建立项目。

2.样板文件的选择：通常revit设计时建筑和结构是分开的，所以建筑师和结构师分别采用不同的样板文件。

Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 创建新项目打开Revit软件，选择“新建项目”。

在“项目浏览器”中，展开“平面视图”，双击“1F”视图，打开一层平面视图。

1.2 绘制标高在“结构”选项卡中，选择“标高”工具。

在“属性”窗口中，设置标高的类型为“建造标高”，名称为“标高1”，偏移量为0。

在视图中，沿着红色箭头的方向绘制一条水平的标高线，长度为2 0米。

在视图中，沿着绿色箭头的方向绘制一条垂直的标高线，长度为1 5米。

在视图中，选中两条标高线，右键单击，选择“创建相交点”。

在视图中，选中水平的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。

在视图中，选中垂直的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。

在视图中，选中四条标高线，右键单击，选择“创建相交点”。

在视图中，双击水平的标高线上的文字“标高1”，修改为“一层”。

在视图中，双击垂直的标高线上的文字“标高1”，修改为“A轴”。

在视图中，双击水平的复制的标高线上的文字“标高1”，修改为“二层”。

在视图中，双击垂直的复制的标高线上的文字“标高1”，修改为“B轴”。

1.3 绘制轴网在“结构”选项卡中，选择“轴网”工具。

在“属性”窗口中，设置轴网的类型为“轴网”，名称为“A1”，偏移量为0。

在视图中，在A轴和一层交点处单击鼠标左键，在A轴和二层交点处再次单击鼠标左键，绘制一条垂直的轴网线。

在视图中，在B轴和一层交点处单击鼠标左键，在B轴和二层交点处再次单击鼠标左键，绘制一条水平的轴网线。

在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为6米。

在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为6米。

在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为12米。

在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为12米。

REVIT操作手册（土建）目录1、新建项目 (1)2、项目样板文件 (10)3、建模标准流程 (11)3.1 获取项目文件 (11)3.2 标高 (13)3.3 轴网 (16)3.4 柱、墙（结构） (18)3.5 梁 (23)3.6 楼板 (27)3.7 结构综合 (27)3.8 建筑面层（建筑做法） (28)3.9 建筑墙 (28)3.10 其他 (28)4、图纸检查 (36)4.1 结构 (36)4.2 建筑 (37)4.3 问题清单 (38)5、模型交付 (39)5.1 协同工作 (39)5.2 模型检查 (39)5.3 二次修改 (39)1、新建项目第一步：打开Revit，找到新建项目选项按钮，点击“项目”，如下：图1.1-1找到新建项目按钮完成以上操作，转到第二步：第二步：新建项目对话框中选择“项目”选项，并点击“浏览”，如下：图1.1-2 选择新建项目完成以上操作，转到第三步：第三步：在选择样板对话框中找到项目样板文件（后缀为.rte），选中并点击“打开”，如下：图1.1-3 找到项目样板文件完成以上操作，转到第四步：第四步：在新建项目对话框中可以看到项目样板文件（后缀.rte的文件），点击“确定”按钮，如下：图1.1-3 完成项目新建图1.1-4 新建项目文件完成以上操作，转到第五步；第五步：将生成的项目文件另存到“bimteam”中所属项目的DESIGN文件夹中，如下：图1.1-5 另存项目文件对项目文件进行重新命名，并点击“保存”，如下：图1.1-6 项目文件重新命名完成以上操作，转到第六步；第六步：在协作面板中找到“协作”并点击，如下：图1.1-7 中心模型文件制作步骤一选择“Collaborate within your network”选项，并点击“OK”按钮，完成工作分享如下：图1.1-8 中心模型文件制作步骤二再对项目文件进行保存，由项目文件制作中心模型文件完成，如下：图1.1-9 中心模型文件制作步骤三在下拉菜单中“同步并修改设置”图标变为彩色，即中心模型已经在制作完成，如下：图1.1-10 中心模型文件完成以上操作，转到第七步；第七步：在协作面板中点击“工作集”，并在工作集对话框中点击“新建”按钮，新建工作集，如下：图1.1-11 新建工作集步骤一在工作集对话框中点击“新建”按钮，如下：图1.1-12 新建工作集步骤二在新建工作集对话框中输入新工作集名称：结构，点击“确定”按钮，重复新建工作集，完成新工作集：建筑，如下：图1.1-13 新建工作集步骤三完成工作集新建后，点击“确定”按钮，如下：图1.1-14 新建工作集步骤四在弹出的指定活动工作集对话框中点击“是”，如下：图1.1-15 新建工作集步骤五新建工作集后，点击“同步并修改设置”，在弹出的对话框中点击“确定”，完成同步，如下：图1.1-16 同步新建工作集内容点击协作面板中的“工作集”，在工作集对话框中，将所有存在的工作集中的“可编辑”属性均改为“否”，点击“确定”，如下：图1.1-17 修改工作集可编辑属性完成以上操作后，再次对文件进行同步，同步后土建项目文件已经新建完成。
