自由空间损耗计算表格

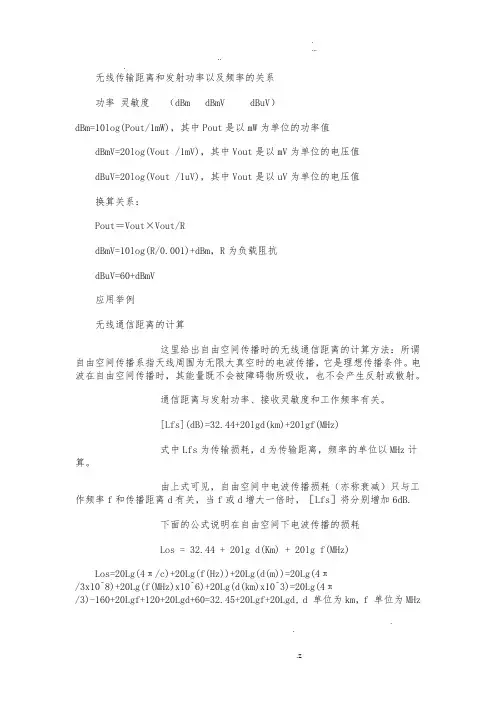

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/0.001)+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = 32.44 + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=32.45+20Lgf+20Lgd, d 单位为km，f 单位为MHzLos 是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

下面举例说明一个工作频率为433.92MHz，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

自由空间衰减
• 电磁波在空间传播时信号功率的衰减。
32.4 + 20xLog Fmhz + 20xLog RKm 在 2.4 GHz : 100 + 20 Log D[km] 在 5.8. GHz : 107.7 + 20 Log D[km]
06.06.2019
1
自由空间衰减
距离 (KM) 5 8 10 12 15 18 20
0.176 x 距离的平方根
例如 : 距离为2KM的点的净空半径为
06.06.2019
8m
5
链路预算计算
Pout
发射器
Ct
Gt
空间衰减
Gr Cr
接收器的信号接收强度为 : Si = Pout - Ct + Gt - PL + Gr - Cr
06.06.2019
Si
接收器
6
两路功分器的功率损耗
06.06.2019
3
Fresnel 半径
R
A
B
R12=0.5(D) R1: 第 一Fresnel半 径 : 波 长
D: 两 点 之 间 的 距 离
当有 80% 的第一 Fresnel半径内没有障碍物，传输的衰减和 自由空间的衰减相等。
06.06.2019
4
Fresnel 半径计算
在 2.4 GHz 第一 Fresnel区的半径为
• 设备的发射功率的2分之一 • 如：DS.11发射功率250毫瓦 • 接2路功分器后，每路天线接口为125毫瓦
=21dBm • 如果两地相距30公里接1个两路功分的链路计
算公式：
• 21+24-129+24=-60(理想环境下) • 扣除冗余20 • 在远端应该有-80d 120 121.6 123.4 125.2 126

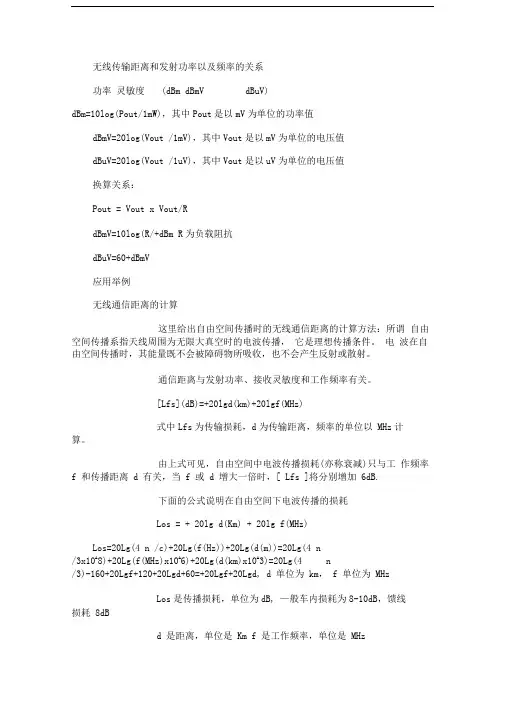

无线传输距离和发射功率以及频率的关系功率灵敏度(dBm dBmV dBuV)dBm=10log(Pout/1mW)，其中Pout是以mV为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout = Vout x Vout/RdBmV=10log(R/+dBm R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以 MHz计算。

由上式可见，自由空间中电波传播损耗(亦称衰减)只与工作频率f 和传播距离 d 有关，当 f 或 d 增大一倍时，[ Lfs ]将分别增加 6dB.下面的公式说明在自由空间下电波传播的损耗Los = + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4 n /c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4 n/3x10A8)+20Lg(f(MHz)x10A6)+20Lg(d(km)x10A3)=20Lg(4 n/3)-160+20Lgf+120+20Lgd+60=+20Lgf+20Lgd, d 单位为 km， f 单位为 MHzLos是传播损耗，单位为dB, —般车内损耗为8-10dB，馈线损耗 8dBd 是距离，单位是 Km f 是工作频率，单位是 MHz例：如果某路径的传播损耗是50dB,发射机的功率是10dB,那末接收机的接收信号电平是 -40dB。

下面举例说明一个工作频率为,发射功率为＋ 10dBm(10mW,) 接收灵敏度为-105dBm的系统在自由空间的传播距离：1.由发射功率+10dBm接收灵敏度为-105dBmLos = 115dB2.由 Los、 f计算得出 d =30 公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

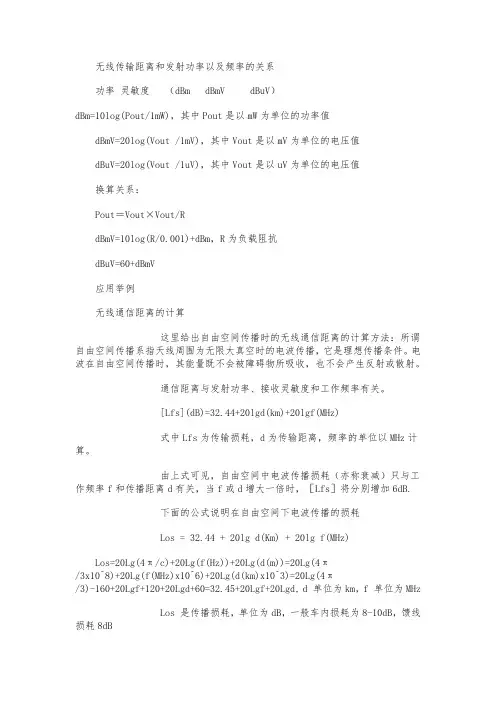

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/0.001)+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = 32.44 + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=32.45+20Lgf+20Lgd, d 单位为km，f 单位为MHzLos 是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

下面举例说明一个工作频率为433.92MHz，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

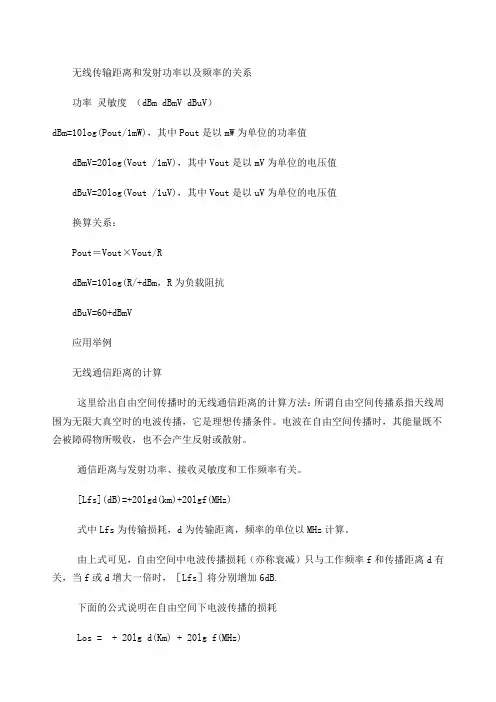

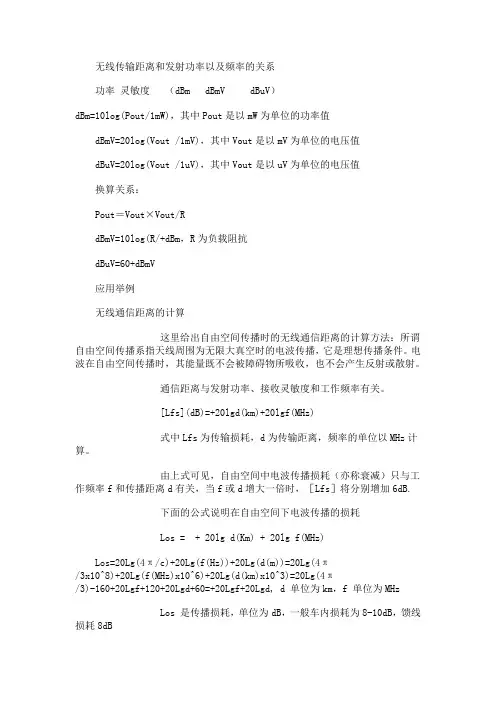

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=+20Lgf+20Lgd, d 单位为km，f 单位为MHzLos 是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

下面举例说明一个工作频率为，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/0.001)+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = 32.44 + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=32.45+20Lgf+20Lgd, d 单位为km，f 单位为MHzLos 是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

下面举例说明一个工作频率为433.92MHz，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

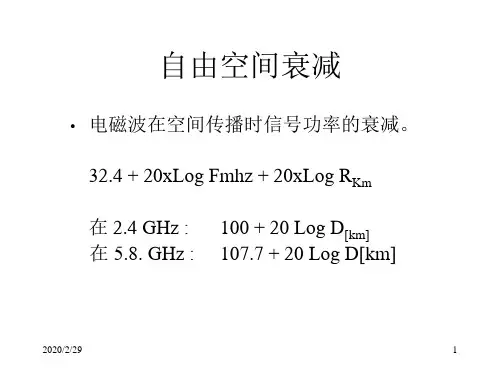

自由空间衰减
• 电磁波在空间传播时信号功率的衰减。
32.4 + 20xLog Fmhz + 20xLog RKm 在 2.4 GHz : 100 + 20 Log D[km] 在 5.8. GHz : 107.7 + 20 Log D[km]
2020/2/29
1
பைடு நூலகம்
自由空间衰减
距离 (KM) 5 8 10 12 15 18 20
0.176 x 距离的平方根
例如 : 距离为2KM的点的净空半径为
2020/2/29
8m
5
链路预算计算
Pout
发射器
Ct
Gt
空间衰减
Gr Cr
接收器的信号接收强度为 : Si = Pout - Ct + Gt - PL + Gr - Cr
2020/2/29
Si
接收器
6
两路功分器的功率损耗
• 设备的发射功率的2分之一 • 如：DS.11发射功率250毫瓦 • 接2路功分器后，每路天线接口为125毫瓦
衰减(dB) 114 118 120 121.6 123.4 125.2 126
2020/2/29
2
可视
• 可视: 一条想象中的直线可以将两边的天线连接起来。
• 清晰可视 : 从一个天线到另外一个天线之间没有实际 的物体遮挡。
• 净空: 视觉可视和最近的障碍物之间的距离。 • Fresnel区: 可视的圆周范围。
=21dBm • 如果两地相距30公里接1个两路功分的链路计
算公式：
• 21+24-129+24=-60(理想环境下) • 扣除冗余20 • 在远端应该有-80dBm接收信号 • 链路能够建立！

在RKE系统中，汽车驾驶员利用钥匙扣上的发射器向车内接收机发送无线编码信号，打开车锁。接收机对接收到的信号进行解码，并控制执行装置打开车门。RKE系统的一个重要指标是它的有效收发距离。该距离由链路预算决定，关键因素是钥匙扣上发射器的发射功率、接收器的灵敏度和路径损耗。本应用只讨论路径损耗，阐述了发射器与接收器的距离、发射信号频率以及发射器与接收器之间的相对高度对路径损耗的影响。
经验算法：
有个简便公式：0dbm=0.001w左边加10=右边乘10
所以0+10DBM=0.001*10W即10DBM=0.01W
故得20DBM=0.1W 30DBM=1W 40DBM=10W
还有左边加3=右边乘2，如40+3DBM=10*2W，即43DBM=20W，这些是经验公式，蛮好用的。
所以-50DBM=0DBM-10-10-10-10-10=1mw/10/10/10/10/10=0.00001mw。
[例7] 7/8英寸GSM900馈线的100米传输损耗约为3.9dB。
[例8]如果甲的功率为46dBm，乙的功率为40dBm，则可以说，甲比乙大6dB。
[例9]如果甲天线为12dBd，乙天线为14dBd，可以说甲比乙小2dB。
dBc
有时也会看到dBc，它也是一个表示功率相对值的单位，与dB的计算方法完全一样。一般来说，dBc是相对于载波（Carrier）功率而言，在许多情况下，用来度量与载波功率的相对值，如用来度量干扰（同频干扰、互调干扰、交调干扰、带外干扰等）以及耦合、杂散等的相对量值。在采用dBc的地方，原则上也可以使用dB替代。
由该式可知，当发射和接收高度均为1米时，1千米远处的路径损耗为123dB。路径损耗计算的使用技巧
将发射功率一分为二，一半进入直接路径传输，一半进入地面反射路径传输的传播模型并不精确。这也是根据该模型建立的式12和式13表达式有时会出现2次方因子。但是，重要的是该应用笔记给出的表达式非常近似地估计了可以达到的最远距离。并描述了高度和距离对路径损耗的影响。自由空间损耗模型可用于传输距离在10米以内的情况，因为在相距10米以内时，地面反射会使信号传输发生巨大的变化。而在距离大于10米且无障碍的环境中，可以采用的规律近似估算。任何散射体的存在都会影响任意距离处的路径损耗。任何障碍物（如停车场的其他汽车、灯柱、低矮的建筑物等）都会造成更多的反射路径，并使无线电波发生绕射，在混凝土建筑物中还会进一步削弱信号。这说明在实际情况中，以R 4变化的损耗模型比自由空间的损耗模型更准确。实际使用时，考虑到不同表面造成的瞬时衰落，估计路径损耗较好的方法是从式1计算出的空旷停车场的路径损耗中减去20dB。如果钥匙扣发射器在一个建筑物内发送信号（比如一个远程启动装置），则要从式1计算出的路径损耗中减去30dB到40dB。总之，要想得到最远收发距离，最可靠的方法就是进行实际测试。上述近似法只是一种参考，或者说是在测量开始之前进行的一个“可靠检验”。

自由空间损耗Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d 有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=+20Lgf+20Lgd, d 单位为km，f 单位为MHzLos 是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=+20Lgf+20Lgd, d 单位为km，f 单位为MHzLos 是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

下面举例说明一个工作频率为，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm 的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

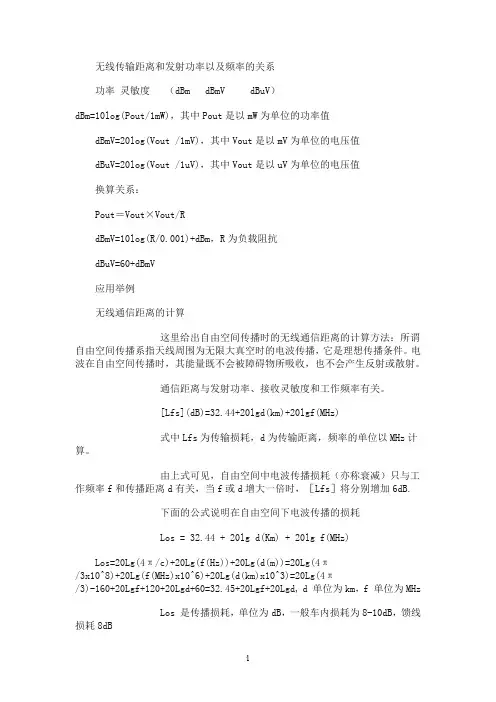

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/0.001)+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = 32.44 + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=32.45+20Lgf+20Lgd, d 单位为km，f 单位为MHz..Los 是传播损耗，单位为dB，一般车损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

下面举例说明一个工作频率为433.92MHz，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

类型 填写数值区 单位 标准值 logF logD 自由空间损耗 频率 900 MHz 900 2.954243 -1.30103 65.51425028 距离 50 米 0.05
类型 填写数值区 单位 标准值 logF logD 自由空间损耗 频率 900 MHz 900 2.954243 -1.22185 67.0978752 距离 60 米 0.06
类型 填写数值区 单位 标准值 logF logD 自由空间损耗 频率 900 MHz 900 2.954243 -1.04576 70.61970038 距离 90 米 0.09
类型 填写数值区 单位 标准值 logF 频率 900 MHz 900 2.954243 距离 100 米 0.1
logD -1
logD -1
自由空间损耗 77.5554501
类型 填写数值区 单位 标准值 logF logD 频率 900 MHz 900 2.954243 -1.1549 距离 70 米 0.07
自由空间损耗 68.43681099
类型 填写数值区 单位 标准值 logF logD 自由空间损耗 频率 900 MHz 900 2.954243 -1.09691 69.59664993 53485019
类型 填写数值区 单位 标准值 logF logD 自由空间损耗 频率 1800 MHz 1800 3.255273 -1.30103 71.53485019 距离 50 米 0.05
类型 填写数值区 单位 标准值 logF 频率 1800 MHz 1800 3.255273 距离 100 米 0.1

无线传输距离与发射功率以及频率的关系功率灵敏度 (dBm dBmV dBuV)dBm=10log(Pout/1mW),其中Pout就是以mW为单位的功率值dBmV=20log(Vout /1mV),其中Vout就是以mV为单位的电压值dBuV=20log(Vout /1uV),其中Vout就是以uV为单位的电压值换算关系:Pout＝Vout×Vout/RdBmV=10log(R/0、001)+dBm,R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法:所谓自由空间传播系指天线周围为无限大真空时的电波传播,它就是理想传播条件。

电波在自由空间传播时,其能量既不会被障碍物所吸收,也不会产生反射或散射。

通信距离与发射功率、接收灵敏度与工作频率有关。

[Lfs](dB)=32、44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗,d为传输距离,频率的单位以MHz计算。

由上式可见,自由空间中电波传播损耗(亦称衰减)只与工作频率f与传播距离d有关,当f或d增大一倍时,［Lfs］将分别增加6dB、下面的公式说明在自由空间下电波传播的损耗Los = 32、44 + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=32、45+20Lgf+20Lgd, d 单位为km,f 单位为MHzLos 就是传播损耗,单位为dB,一般车内损耗为8-10dB,馈线损耗8dBd就是距离,单位就是Kmf就是工作频率,单位就是MHz例:如果某路径的传播损耗就是50dB,发射机的功率就是10dB,那末接收机的接收信号电平就是-40dB。

自由空间损耗垂直隔离度Ls=32.45+20Log 10(F MHz )+20log 10(D Km )LV=28+40log(d/波长)Ls=92.45+20Log 10(FG Hz )+20log 10(D Km )L(dB)=69.55+77-13.82log10h1-a(h2)+(44.9-6.55log10h1)log10dkm-K K=4.78log 2(10fMHz)－18.33log 10fMHz+40.94a(h2)=(1.1log10fMHz-0.7)×2－(1.56log10fMHz－0.8)=1.23环境电磁波许辐长1.为安全区，指在1.为中间区，指在超过二级标准地隧道模型波长=0.352941176LV46.091907850隔离度>=84.85隔离度>=下行增益+15dB PS ：15dB 为余量S波段 2.7G~3.2G1.3.1 一级标准为安全区，指在该环境电磁波强度下长期居住、工作、生活的一切人群（包括婴儿、孕妇和老弱病残者），均不会受到任何有害影响的区1.3.2 二级标准为中间区，指在该环境电磁波强度下长期居住、工作和生活的一切人群（包括婴儿、孕妇和老弱病残者）可能引起潜在性不良反应的区域超过二级标准地区，对人体可带来有害影响；在此区内可作绿化或种植农作物，但禁止建造居民住宅及人群经常活动的一切公共设施，如到任何有害影响的区域；新建、改建或扩建电台、电视台和雷达站等发射天线，在其居民覆盖区内，必须符合“一级标准”的要在性不良反应的区域；在此区内可建造工厂和机关，但不许建造居民住宅、学较、医院和疗养院等，已建造的必须采取适当的防群经常活动的一切公共设施，如机关、工厂、商店和影剧院等；如在此区内已有这些建筑，则应采取措施，或限制辐射时间。

”的要求。

当的防护措施。

无线电空间传输损耗衰减计算无线传输路径分析是无线传输网络设计的重要步骤，通过对传输路径的分析便于网络设计者根据无线链路的裕量大小选择合适类型的天线（方向，极化，增益等指标），安装天线高度，选择合适的馈缆和长度等。

下面将简单介绍一下无线传输路径分析中的自由空间损耗的计算，信号接收强度的计算，链路系统裕量的计算几个主要方面的内容。

1.自由空间损耗的计算自由空间损耗是指电磁波在传输路径中的衰落,计算公式如下：Lbf=32.5+20lgF+20lgDLbf=自由空间损耗(dB)D=距离（km）F=频率(MHz）2400MHz：Lbf=100+20lgD5800MHz：Lbf=108+20lgD以上公式是在气温25度，1个大气压的理想情况的计算公式。

下表列出典型自由空间损耗值距离（km） 路径损耗@2.4GHz（dB）1 2 3 4 5 6 7 -100 -106 -110 -112 -114 -116 -1178 9 10 -118 -119 -12015 20 25 30 35 40 45 50 -124 -126 -128 -130 -131 -132 -133 -134通过查找上表和通过公式计算我们可以得到从发射站到接收站电磁波传输的理论衰落.2.信号接收强度的计算：信号接收强度是指接收站设备接收到的无线信号的强度。

RSS=Pt+Gr+Gt-Lc-LbfRSS=接收信号强度Pt=发射功率Gr=接收天线增益Gt=发射天线增益Lc=电缆和缆头的衰耗Lbf=自由空间损耗举例说明，如果发射站与接收站两站点相距25Km，设备发射功率20dBm，发射天线增益为17dBi，接收天线增益为24dBi，电缆和缆头损耗3dBi。

则接收信号强度 RSS=20+17+24-3-128=-70dB3.链路系统裕量SFM(Syetem Fade Margin)的计算链路系统裕量是指接收站设备实际接收到的无线信号与接收站设备允许的最低接收阈值（设备接收灵敏度）相比多的富裕dB数值。

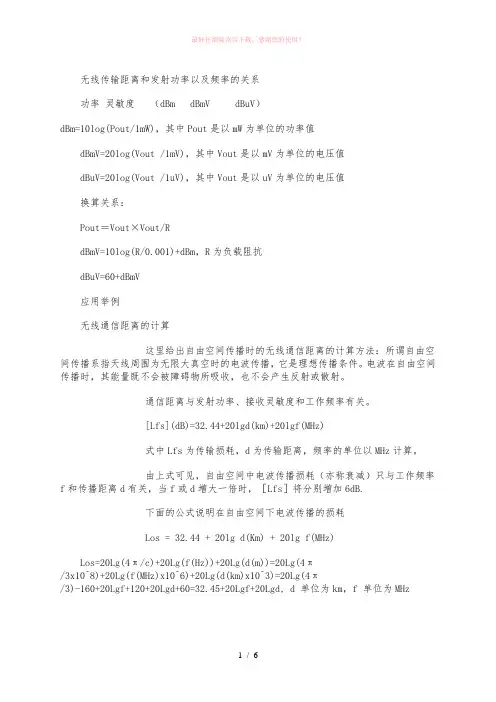

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/0.001)+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = 32.44 + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=32.45+20Lgf+20Lgd, d 单位为km，f 单位为MHzLos 是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

下面举例说明一个工作频率为433.92MHz，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。
