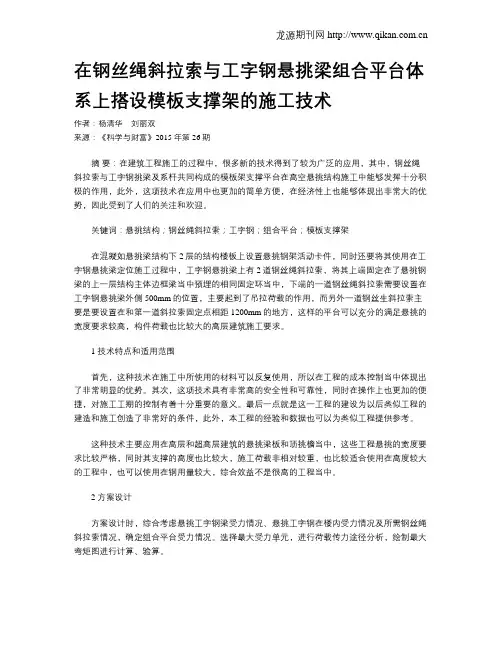

在钢丝绳斜拉索与工字钢悬挑梁组合平台体系上搭设模板支撑架的施工技术作者：杨清华刘丽双来源：《科学与财富》2015年第26期摘要：在建筑工程施工的过程中，很多新的技术得到了较为广泛的应用，其中，钢丝绳斜拉索与工字钢挑梁及系杆共同构成的模板架支撑平台在高空悬挑结构施工中能够发挥十分积极的作用，此外，这项技术在应用中也更加的简单方便，在经济性上也能够体现出非常大的优势，因此受到了人们的关注和欢迎。
关键词：悬挑结构；钢丝绳斜拉索；工字钢；组合平台；模板支撑架在混凝如悬挑梁结构下2层的结构楼板上设置悬挑钢架活动卡件，同时还要将其使用在工字钢悬挑梁定位施工过程中，工字钢悬挑梁上有2道钢丝绳斜拉索，将其上端固定在了悬挑钢梁的上一层结构主体边框梁当中预埋的相同固定环当中，下端的一道钢丝绳斜拉索需要设置在工字钢悬挑梁外侧500mm的位置，主要起到了吊拉荷载的作用，而另外一道钢丝生斜拉索主要是要设置在和第一道斜拉索固定点相距1200mm的地方，这样的平台可以充分的满足悬挑的宽度要求较高，构件荷载也比较大的高层建筑施工要求。
1 技术特点和适用范围首先，这种技术在施工中所使用的材料可以反复使用，所以在工程的成本控制当中体现出了非常明显的优势。
其次，这项技术具有非常高的安全性和可靠性，同时在操作上也更加的便捷，对施工工期的控制有着十分重要的意义。
最后一点就是这一工程的建设为以后类似工程的建造和施工创造了非常好的条件，此外，本工程的经验和数据也可以为类似工程提供参考。
这种技术主要应用在高层和超高层建筑的悬挑梁板和顶挑檐当中，这些工程悬挑的宽度要求比较严格，同时其支撑的高度也比较大，施工荷载非相对较重，也比较适合使用在高度较大的工程中，也可以使用在钢用量较大，综合效益不是很高的工程当中。
2 方案设计方案设计时，综合考虑悬挑工字钢梁受力情况、悬挑工字钢在楼内受力情况及所需钢丝绳斜拉索情况，确定组合平台受力情况。
选择最大受力单元，进行荷载传力途径分析，绘制最大弯矩图进行计算、验算。
悬挑梁板模板支撑架的设计与施工发布时间：2022-11-15T06:43:58.850Z 来源：《建筑实践》2022年第14期作者：郑伯群[导读] 工字钢是截面呈“工”字形的钢材，在建筑工程建设中得到了广泛的应用，郑伯群中建二局第二建筑工程有限公司广东深圳 518000摘要：工字钢是截面呈“工”字形的钢材，在建筑工程建设中得到了广泛的应用，工地中配合工字钢使用的脚手架，在工字钢与脚手架连接时，需要采用焊接的方式固定脚手架立杆，导致其安装及拆卸过程较为麻烦，因此，提出对悬挑工字钢脚手架立杆底座采用定型化固定装置。
关键词：悬挑梁板；模板支撑架；设计引言悬挑梁板模施工，材料使用减少，劳动力节约，经济效果明显。
以新成熟的形式解决了高空大型横梁施工困难，受到施工单位和监理单位的好评。
本架体施工风险小，材料消耗小，劳动力消耗小，工期短，施工材料和施工工作也主要是普通材料和一般设施，实用性强。
1架体构造悬臂混凝土板下面有两层不同长度的自由支承结构钢。
钢管、u型箍筋和卡罗木材用于支撑两层悬臂。
支杆杆带有横向滑动和剪切。
斜梁在钢或结构钢悬臂的两层下面支撑。
支撑梁的底部形成一个多层框架，用作大跨度混凝土板样板的梁。
2悬挑梁板模板支撑架设计 (1)简单梁框架(以下简称“框架1”)。
第一种是将结构钢的两端直接安装在完成的主体结构上，并将支架安装在结构钢上。
图1显示了图像图。
(2)最后一根梁的悬臂梁将成为架体二。
2指定。
框架2:主梁用悬臂支架和悬臂杆施工用的结构钢。
梁将延伸小于1m，模座将放置在梁上。
(3)框架2:结构边缘之间的距离不超过350mm，支柱不大于1000mm，水平支柱不大于1000mm，支撑板底部之间的距离为500~700mm，间距为1000mm。
如图2所示。
框架3:栏杆与结构边缘之间的距离小于350mm，550mm与800mm之间的垂直距离，900mm与支撑板底部之间的水平距离为300mm，1200mm之间的距离。

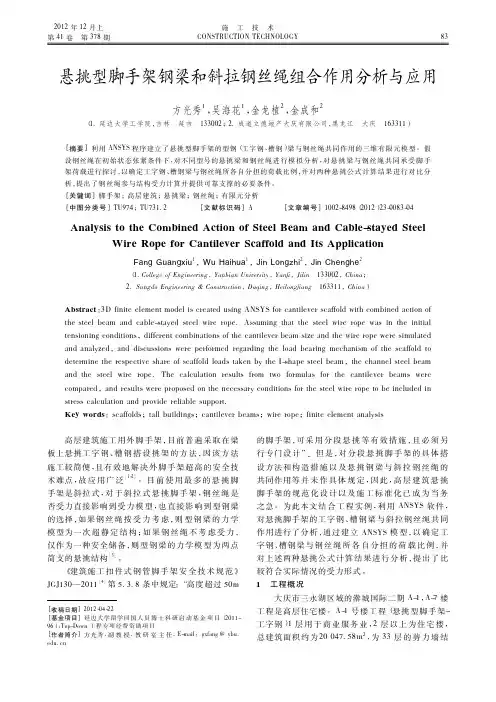

钢丝绳斜拉悬挑脚手架施工技术张海军施忠球丁晓军（龙信建设集团有限公司邮编226101）[摘要]采用钢丝绳斜拉悬挑脚手架的工字钢支座，并用钢丝绳分段卸载的脚手架施工方法。
[关键词]脚手架工字钢钢丝绳中惠雅苑项目位于广州市海珠区龙田街以东，龙田东直街西侧地块。
地下二层，地上三十三层，总建筑面积为48555 M2（其中地上：43146 M2，地下：5409 M2）。
首层层高为6.0m，二层及二层以上层高2.90m，建筑物总高度99.1m。
1．概述脚手架属于悬挑式、附着式、还是落地式，通常取决于其支座的受力形式。
由于该工程的建筑外立面有多处设有挑出外墙的飘窗，且局部阳台设计未沿其竖向投影位置每层连续设置，同时，为避免一次性投资工字钢成本和翻搭翻拆人工费过大，减小预埋件的设置对填充墙和下沉式卫生间施工的影响。
故选用介于悬挑和落地之间的钢丝绳斜拉工字钢简支支座、钢丝绳分段卸载式的脚手架。
工字钢一端搁置在结构梁上，另一端用钢丝绳斜拉后与结构梁或墙上连接，其最高搭设高度近50m。
根据施工场地条件，在主体结构和装饰装修施工阶段采用扣件式钢管悬挑脚手架，以解决安全防护、结构施工的需要。
脚手架搭设采用双排单立杆，立杆横距0.85m，立杆纵距1.50m，大横杆步距1.80m，小横杆间距1.5m，内立杆距墙0.25，外立杆距工字钢端头0.10m，钢丝绳斜拉14a工字钢脚手架，工字钢简支长度为1.10m。
应开发商要求，避免脚手架影响其样板房的外立面装饰效果，悬挑工字钢分别在第六层、第二十二层进行安装。
在上下两段脚手架内，每四层用钢丝绳对内外立杆荷载进行卸载。
工字钢的固定锚固采取在楼层结构板上预埋两根φ14圆钢。
钢丝绳斜拉工字钢式脚手架的搭设最大高度取47m。
2. 施工方法2.1脚手架的搭设顺序工字钢设置→放置纵向扫地杆→立竖杆扣紧→装横向扫地杆→第一步纵向（大横杆）→第一步横向水平杆（在纵向水平杆上）→连墙杆件→第二步纵向水平杆→第二步横向水平杆→……→加设剪刀撑→铺脚手板→架子验收→架子开始使用。

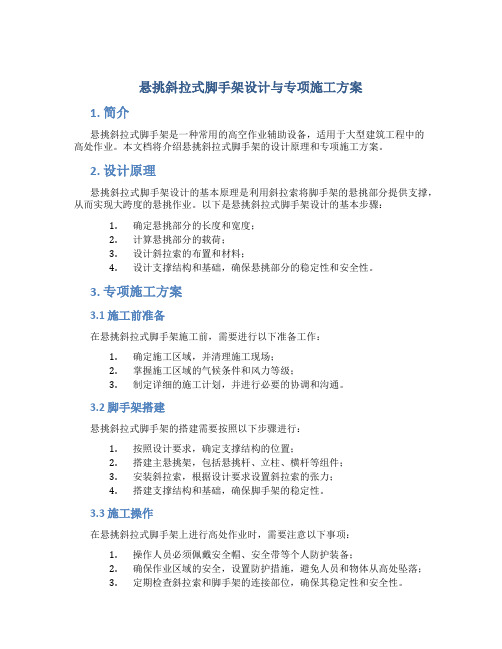

悬挑斜拉式脚手架设计与专项施工方案1. 简介悬挑斜拉式脚手架是一种常用的高空作业辅助设备，适用于大型建筑工程中的高处作业。
本文档将介绍悬挑斜拉式脚手架的设计原理和专项施工方案。
2. 设计原理悬挑斜拉式脚手架设计的基本原理是利用斜拉索将脚手架的悬挑部分提供支撑，从而实现大跨度的悬挑作业。
以下是悬挑斜拉式脚手架设计的基本步骤：1.确定悬挑部分的长度和宽度；2.计算悬挑部分的载荷；3.设计斜拉索的布置和材料；4.设计支撑结构和基础，确保悬挑部分的稳定性和安全性。
3. 专项施工方案3.1 施工前准备在悬挑斜拉式脚手架施工前，需要进行以下准备工作：1.确定施工区域，并清理施工现场；2.掌握施工区域的气候条件和风力等级；3.制定详细的施工计划，并进行必要的协调和沟通。
3.2 脚手架搭建悬挑斜拉式脚手架的搭建需要按照以下步骤进行：1.按照设计要求，确定支撑结构的位置；2.搭建主悬挑架，包括悬挑杆、立柱、横杆等组件；3.安装斜拉索，根据设计要求设置斜拉索的张力；4.搭建支撑结构和基础，确保脚手架的稳定性。
3.3 施工操作在悬挑斜拉式脚手架上进行高处作业时，需要注意以下事项：1.操作人员必须佩戴安全帽、安全带等个人防护装备；2.确保作业区域的安全，设置防护措施，避免人员和物体从高处坠落；3.定期检查斜拉索和脚手架的连接部位，确保其稳定性和安全性。
3.4 施工质量控制在悬挑斜拉式脚手架施工过程中，应进行质量控制，包括：1.定期检查斜拉索和脚手架的连接处，确保没有松动和变形；2.检查支撑结构和基础的稳定性，及时补充和修复；3.做好施工记录和资料，包括设计图纸、施工记录、质量检测报告等；4.定期进行施工验收，确保悬挑斜拉式脚手架的安全和质量。
4. 总结悬挑斜拉式脚手架是一种重要的高空作业辅助设备，其设计和施工方案对于保障作业人员的安全和作业质量至关重要。
本文档介绍了悬挑斜拉式脚手架的设计原理和专项施工方案，希望对读者有所帮助。
悬挑式脚手架工程施工方案一、概述悬挑式脚手架是在建筑施工中常用的一种支撑结构，它主要由主梁、立杆、拉杆、斜撑等构件组成，能够悬挑在建筑物外部，为施工人员提供工作平台。
本文将介绍悬挑式脚手架工程施工方案的具体步骤和注意事项。
二、施工准备1.人员配置：施工人员应经过专业培训，熟悉安全操作规程，具备悬挑式脚手架的安装和拆除经验。
2.材料准备：准备主梁、立杆、拉杆、斜撑等悬挑式脚手架构件，确保材料质量符合要求。
3.工具准备：准备必要的施工工具，如螺丝刀、扳手、榔头等，保证施工过程顺利进行。
三、施工步骤1.悬挑式脚手架安装：–第一步：搭设主梁，并固定好主梁的支撑点。
–第二步：安装立杆，确保立杆与主梁的连接牢固。
–第三步：固定拉杆，调整拉杆长度，使脚手架保持水平。
–第四步：加装斜撑，增加悬挑式脚手架的稳定性。
2.悬挑式脚手架使用：–在进行施工作业时，施工人员需佩戴好安全带，确保安全。
–严格按照悬挑式脚手架的承载能力进行合理分布工作人员及施工材料。
3.悬挑式脚手架拆除：–施工完成后，按照逆向步骤进行脚手架的拆除，确保安全。
–拆除完成后，进行脚手架构件的清点和整理，妥善保管以备下次使用。
四、注意事项1.安全第一：施工过程中，一定要注重施工人员的安全，避免发生意外事故。
2.质量保证：悬挑式脚手架的安装应符合相关标准和规范，确保质量可靠。
3.维护保养：定期检查悬挑式脚手架的使用情况，及时进行维护保养工作，延长使用寿命。
五、结论悬挑式脚手架工程施工方案是建筑施工中非常重要的一环，只有严格按照规范要求进行施工，才能确保施工过程安全顺利进行。
施工单位应重视对施工人员的培训和安全意识的培养，提高工作效率，保障工程质量。
1悬挑式脚手架施工方案悬挑式脚手架是一种比较常见的施工脚手架，适用于高空施工需要的工作场景。
悬挑式脚手架具有结构简单、安装方便、操作灵活等特点，是许多施工项目中不可或缺的工具之一、在进行悬挑式脚手架的施工过程中，需要根据具体的工程要求和现场条件做出详细的施工方案，以确保施工过程的安全和顺利进行。
一、施工前准备工作1.研究施工图纸和工程要求，了解悬挑式脚手架的具体技术要求和施工规范。
2.准备好必要的施工机械设备和工具，确保施工中能够顺利进行。
3.确定悬挑式脚手架的搭建位置和悬挂点，做好现场布置和标志。
4.做好现场安全防护工作，包括设置警示标识、划定作业区域等。
二、悬挑式脚手架的搭建和安装过程1.根据设计要求和实际需要，确定悬挑式脚手架的结构和规格，进行材料的准备和加工。
2.将悬挑式脚手架的主体结构进行固定，包括竖向支撑、横向连接件等。
3.安装脚手架的悬挂装置，确保其结构牢固、稳定。
4.根据设计要求安装脚手架的扶手、栏杆等安全设施，确保作业人员的安全。
5.对悬挑式脚手架进行定位、调整和检查，确保整体结构符合要求。
三、悬挑式脚手架的使用和维护1.在悬挑式脚手架上进行作业前，必须经过专业人员的检查和鉴定，确保其安全性和稳定性。
2.在使用过程中，要注意悬挂点的承重情况，严禁超载使用。
3.定期对悬挑式脚手架进行检查和维护，确保其结构和零部件的完好。
4.在使用过程中，要遵守安全操作规范，确保作业人员的人身安全。
悬挑式脚手架的施工过程需要严格按照设计要求和施工规范进行，确保脚手架的安全性和稳定性。
只有在进行了充分的准备工作和细致的施工操作后，才能保证悬挑式脚手架能够为工程施工提供有效的支撑和保障。
希望以上内容能够对悬挑式脚手架的施工方案有所帮助。

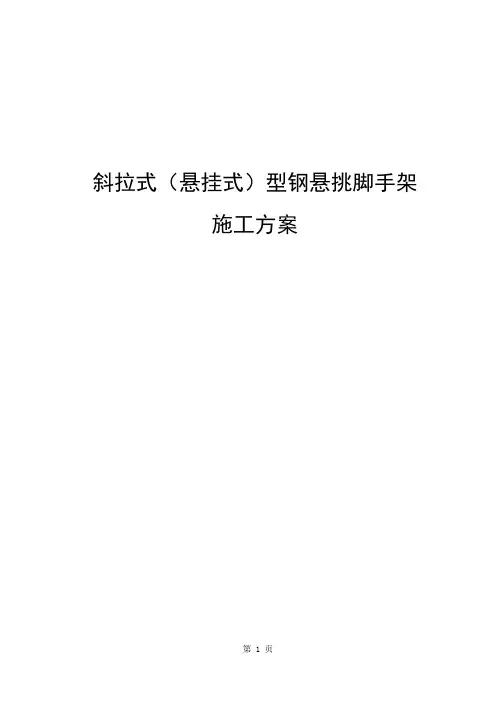

斜拉式型钢悬挑支撑外脚手架搭设方案一、第一分部：总体方案本工程主体结构施工外脚手架采用斜拉式型钢悬挑支撑外脚手架，室内梁、板结构支撑体系采用普通扣件式钢管满堂脚手架。
