悬挑梁板回固施工方案

⼯字钢悬挑脚⼿架施⼯要点和施⼯⼯法来源：⼯程资料员、江苏南通⼆建集团有限公司南通⼆建集团技术服务平台、建筑⼯程内参版权归原作者所有⼯字钢悬挑式脚⼿架施⼯技术要点1. 架体⾼度20m及以上的悬挑式脚⼿架需要专家论证2. 钢梁截⾯⾼度不应⼩于160mm。

3. 悬挑梁尾端应在两处及以上固定于钢筋混凝⼟梁板结构上。

4. 锚固型钢悬挑梁的U⾏钢筋拉环或锚固螺栓直径不宜⼩于16mm5. 固定段长度不应⼩于悬挑段长度的1.25倍。

6.当型钢悬挑梁与建筑结构采⽤螺栓钢压板连接固定时，钢压板尺⼨不应⼩于100mmx10mm(宽x厚）；当采⽤螺栓⾓钢压板连接时，⾓钢的规格不应⼩于63mmx63mmx6m7.型钢悬挑梁悬挑端应设置能使脚⼿架⽴杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应⼩于100mm.花篮拉杆⼯具式悬挑架施⼯⼯法1. 前⾔随着城市建设的飞速发展，⾼层及超⾼层建筑物的不断增多，施⼯环境愈趋复杂，为了满⾜结构施⼯和外装饰施⼯的需要，悬挑式钢管扣件外脚⼿架因其适应性⼴、承载能⼒强、搭设与拆除⽅便等特点受到了⼴泛的应⽤。

但以往的悬挑脚⼿架放置的⼯字钢，楼⾯放置的长度⼤于悬挑的长度，不仅浪费⼯字钢，同时也给后续的施⼯带来了不便。

本项⽬使⽤了⼀种新型的悬挑脚⼿架，既节约了⼯字钢的材料，⼜给装修施⼯带来了⽅便。

2. ⼯法特点2.1 本⼯法操作⽅便，适应范围⼴，安全可靠。

2.2 本⼯法改变了传统⽤钢丝绳卸载的施⼯⽅法，改⽤梁端上部⽤Φ20钢筋连接，由花篮螺栓拧紧受⼒可起到固定、卸荷、减轻钢梁⽀座弯矩作⽤，且花篮螺栓和钢筋可回收⼆次利⽤，与常规使⽤的钢丝绳⽐较更安全，且经济合理，降低成本。

2.3 本⼯法将传统⼯字钢悬挑梁受⼒变为简⽀梁受⼒，⼯字钢截⾯特征呈对称，受⼒明确，钢梁尾端⽤螺栓固定，钢梁悬挑端上部由花篮螺栓拧紧受⼒，属于轴⼼受⼒的最佳状态，抗弯性能较好。

2.4 本⼯法改变了传统型钢梁在楼⾯锚固的施⼯⽅法，改⽤型钢挑梁由螺栓固定在建筑物上，悬挑钢梁长度⽐传统悬挑钢梁缩短⼀半以上，降低了成本，⽽且悬挑钢梁不必伸⼊建筑物内，⽆需墙⾯预留洞⼝，墙⾯施⼯时⽆须再次封补，对后续作业楼层⾯地坪施⼯不影响，⽆需等悬挑钢梁拆除后再进⾏地坪施⼯，降低了洞⼝渗⽔的质量通病⼜缩短了⼯期。

悬挑脚手架专项施工方案最新完整版一、工程概况本项目为悬挑脚手架专项施工工程，工程地点位于XXX市区，主要包括一栋高层建筑的外墙装修及维护。

建筑高度为98米，共30层，建筑结构为钢筋混凝土框架结构。

根据工程特点，决定采用悬挑脚手架施工工艺。

本工程悬挑脚手架搭设范围包括建筑物的四周，脚手架搭设高度为90米。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织技术骨干学习悬挑脚手架施工技术规范，掌握悬挑脚手架施工要领。

2. 根据工程特点，编制详细的悬挑脚手架施工方案，明确施工工艺、技术要求及质量标准。

3. 组织专家对施工方案进行评审，确保方案的合理性和可行性。

4. 对施工人员进行技术培训，使其熟悉悬挑脚手架的搭设、使用和拆除方法。

（二）、物资准备工作1. 根据施工方案，计算主要材料需用量，包括：- 钢管：约120吨- 扣件：约5万个- 脚手板：约2000平方米- 安全防护网：约1500平方米- 悬挑梁：约60吨2. 选择合格的供应商，确保材料的质量和供应及时。

3. 对进场的材料进行验收，检查合格证、质保书等相关资料，确保材料质量。

4. 对钢管、扣件等主要材料进行外观检查，要求表面无裂纹、变形、磨损等缺陷。

5. 对悬挑梁进行预加工，确保尺寸、焊接质量符合设计要求。

6. 储备足够的施工工具、设备，包括电焊机、气割设备、手动葫芦等。

三、一般规定1. 本工程悬挑脚手架施工应严格遵守国家和地方的相关法律法规，以及《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等标准规范。

2. 脚手架施工前，必须对现场施工人员进行安全技术交底，确保施工人员了解施工过程中的安全注意事项和应急处理措施。

3. 悬挑脚手架施工前，应编制详细的施工方案，并经专家评审通过后报监理单位批准，施工过程中应严格按照施工方案执行。

4. 脚手架搭设前，应对施工现场进行清理，确保搭设场地平整、坚实，无杂物。

5. 悬挑脚手架的搭设、使用和拆除作业，应在白天进行，如需夜间作业，应确保有足够的照明。

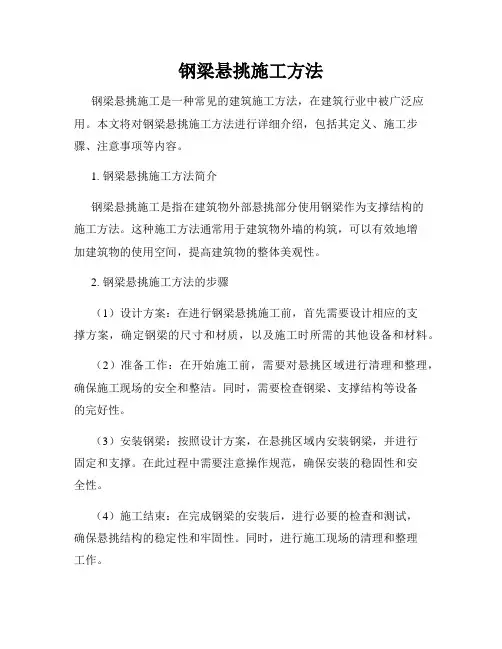

钢梁悬挑施工方法钢梁悬挑施工是一种常见的建筑施工方法，在建筑行业中被广泛应用。

本文将对钢梁悬挑施工方法进行详细介绍，包括其定义、施工步骤、注意事项等内容。

1. 钢梁悬挑施工方法简介钢梁悬挑施工是指在建筑物外部悬挑部分使用钢梁作为支撑结构的施工方法。

这种施工方法通常用于建筑物外墙的构筑，可以有效地增加建筑物的使用空间，提高建筑物的整体美观性。

2. 钢梁悬挑施工方法的步骤（1）设计方案：在进行钢梁悬挑施工前，首先需要设计相应的支撑方案，确定钢梁的尺寸和材质，以及施工时所需的其他设备和材料。

（2）准备工作：在开始施工前，需要对悬挑区域进行清理和整理，确保施工现场的安全和整洁。

同时，需要检查钢梁、支撑结构等设备的完好性。

（3）安装钢梁：按照设计方案，在悬挑区域内安装钢梁，并进行固定和支撑。

在此过程中需要注意操作规范，确保安装的稳固性和安全性。

（4）施工结束：在完成钢梁的安装后，进行必要的检查和测试，确保悬挑结构的稳定性和牢固性。

同时，进行施工现场的清理和整理工作。

3. 钢梁悬挑施工方法的注意事项（1）安全第一：在进行钢梁悬挑施工时，务必严格遵守安全操作规范，佩戴必要的防护装备，确保施工过程中人员的安全。

（2）质量第一：在设计和施工过程中，需要考虑悬挑结构的稳定性和承载能力，确保施工工艺和材料的质量，以避免发生意外事故。

（3）合理施工：在进行钢梁悬挑施工时，需要合理安排施工顺序和路线，确保施工进度和质量，做到高效完成施工任务。

通过本文的介绍，相信读者对钢梁悬挑施工方法有了更深入的了解。

在实际工程中，需要严格按照相关规范和标准进行施工，确保悬挑结构的稳定性和安全性，为建筑物的美观性和实用性提供有效的支撑。

悬挑式脚手架规范及专项施工方案要求
1、型钢锚固段长度及锚固型钢的主体结构後强度符合规范及专项施工方案要求。

（1）悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑长度的 1.25倍。

（2）锚固位置设置在楼板上时，楼板的厚度不宜小于120mm,如果楼板厚度小于120mm应釆取加固措施。

（3）锚固型钢的主体结构砕强度等级不得低于C20。

2、悬挑钢梁卸荷钢丝绳设置方式符合规范及专项施工方案要求。

每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。

钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm,吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。

3、悬挑钢梁的固定方式符合规范及专项施工方案要求。

（1）型钢悬挑梁固定端应釆用2个（对）及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至後梁、板底层钢筋位置，并应与後梁、板底层钢筋焊接或绑扎牢固。

其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。

（2）当型钢悬挑梁与建筑结构釆用螺栓钢压板连接固定时，钢压板尺寸不应小于100mmX10mm（宽X厚）；当釆用螺栓角钢压板连接时，角钢的规格不应小于63mmX63mmX6mmO
4、底层封闭符合规范及专项施工方案要求。

5、悬挑钢梁端立杆定位点符合规范及专项施工方案要求。

6、型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。

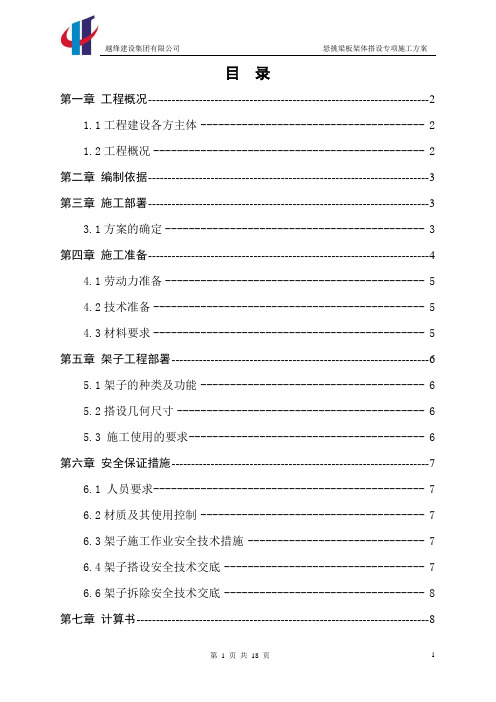

目录第一章工程概况------------------------------------------------------------------------ 21.1工程建设各方主体-------------------------------------- 21.2工程概况---------------------------------------------- 2 第二章编制依据------------------------------------------------------------------------ 3第三章施工部署------------------------------------------------------------------------ 33.1方案的确定-------------------------------------------- 3 第四章施工准备------------------------------------------------------------------------ 44.1劳动力准备-------------------------------------------- 54.2技术准备---------------------------------------------- 54.3材料要求---------------------------------------------- 5 第五章架子工程部署------------------------------------------------------------------ 65.1架子的种类及功能-------------------------------------- 65.2搭设几何尺寸------------------------------------------ 65.3 施工使用的要求---------------------------------------- 6 第六章安全保证措施------------------------------------------------------------------ 76.1 人员要求---------------------------------------------- 76.2材质及其使用控制-------------------------------------- 76.3架子施工作业安全技术措施------------------------------ 76.4架子搭设安全技术交底---------------------------------- 76.6架子拆除安全技术交底---------------------------------- 8 第七章计算书--------------------------------------------------------------------------- 8第一章工程概况1.1工程建设各方主体工程名称：徐家漕牛奶场3#地块项目建设单位：宁波万曙置业有限公司设计单位：宁波市城建设计研究院有限公司监理单位：上海海达工程建设咨询有限公司施工总承包单位：越烽建设集团有限公司1.2工程概况本工程总用地面积约30247平方米，总建筑面积约80649.37平方米，其中地上总建筑面积约62493.04平方米，地下建筑面积约18156.33平方米。

悬挑梁板施工方案
悬挑梁板是指梁端超出柱子的一部分，悬挑梁板施工方案是指对悬挑梁板进行施工的具体操作步骤和要求。

以下是一个悬挑梁板施工方案的简单介绍。

1. 施工准备：在施工前，首先需要做好施工准备工作。

包括检查施工区域是否存在隐患，如地下管网、电缆等；清理施工区域，确保施工区域整洁，并搭建好施工脚手架。

2. 材料准备：准备好悬挑梁板的材料，包括梁板、钢筋、模板等，并按照设计要求进行检查。

3. 模板安装：根据设计要求，安装好悬挑梁板的支模，并进行检查和调整，确保模板的平直和稳固。

4. 钢筋绑扎：按照设计图纸上的要求，进行钢筋的绑扎。

确保钢筋的数量、直径、弯曲度等符合要求，并注意钢筋的悬挑长度和受力方向。

5. 浇筑混凝土：在进行浇筑混凝土之前，要先进行混凝土的拌和和调整。

然后按照设计要求，根据浇筑顺序进行施工。

浇筑时应注意混凝土的均匀性和防止混凝土的渗漏等问题。

6. 养护：在混凝土浇筑完成后，进行适当的养护工作。

养护包括水养护和环境保护。

水养护在施工后的一段时间内，保持悬挑梁板表面湿润，促进混凝土的正常硬化。

环境保护则是避免混凝土在养护期间遭受外界环境的损害，如防止阳光直射、雨
水侵蚀等。

7. 检测验收：在悬挑梁板全部施工完成后，进行悬挑梁板的检测验收。

检测验收要求依据相关的施工规范和设计要求进行，主要包括悬挑梁板的尺寸偏差、表面光洁度、检验孔的设置等。

悬挑梁板施工方案是悬挑梁板施工的核心文档，凭借它进行施工能够有序、高效地完成悬挑梁板的建设，确保悬挑梁板的质量和安全。

悬挑式脚手架专项施工方案悬挑式脚手架因其独特的悬挑结构，在高层建筑的外墙施工中得到了广泛应用。

以下是一份详细的悬挑式脚手架专项施工方案，涵盖施工准备、材料选择与检验、悬挑梁或桁架的安装、脚手架搭设、安全防护措施、施工流程、注意事项等各个环节。

一、施工准备1.技术准备o熟悉施工图纸，编制详细的施工方案，并进行技术交底。

o确定悬挑式脚手架的位置、尺寸和荷载要求。

o进行现场勘察，了解地质情况、周边环境、施工场地限制等。

2.材料准备o选购符合标准的钢管、扣件、脚手板、安全网等材料。

o确保钢管材质符合GB700—89的相应规定，壁厚和长度符合设计要求。

o扣件应选用铸铁扣件，材质符合KJ33—8的技术条件，且与钢管管径规格相统一。

o脚手板采用符合安全要求的材料，如毛竹竹笆脚手板。

3.设备准备o准备好吊车、脚手架搭设工具等设备。

4.现场准备o清理施工场地，确保作业面平整。

二、材料选择与检验对所有进场材料进行检验，包括钢管、扣件、脚手板等，确保其符合相关标准和规范。

●钢管应进行表面处理，去除锈迹和油污，并涂刷防锈漆。

●扣件应检查其规格、型号和质量，确保其能可靠地连接钢管。

●脚手板应选用符合安全要求的材料，并铺设平整，不留空隙。

三、悬挑梁或桁架的安装●悬挑梁或桁架是悬挑式脚手架的关键组成部分，其安装质量直接影响到脚手架的安全性和稳定性。

●悬挑梁或桁架应通过预埋件或后锚固方式与建筑结构可靠连接。

●连接件应具有足够的承载能力，确保安装位置和标高符合设计要求。

四、脚手架搭设1.基础处理o在建筑物上预埋悬挑脚手架的固定件。

2.立杆搭设o按照设计要求搭设立杆，立杆顶端高出结构楼层上皮一定距离，接头采用对接扣件连接。

3.横向水平杆和纵向水平杆o在立杆上设置横向水平杆和纵向水平杆，形成脚手架的基本框架。

o必须设置扫地杆，并控制大横杆和纵向水平杆的布置和长度。

4.剪刀撑和连墙件o每四列设一剪刀撑，剪刀撑接头处对接钢管长度不小于1.0m，并用两只扣件紧固。

悬挑板施工方案 Updated by Jack on December 25,2020 at 10:00 am目录1.编制依据 (1)2.工程概况 (1)概况 (1)3.施工计划及准备 (2)施工计划 (2)施工材料准备 (2)技术准备 (4)劳动力组织 (4)机具准备 (5)4.模板支撑架体系 (5)模板支撑构造 (5)剪刀撑设置 (8)下撑 (8)5脚手架工程 (8)模板支撑架的搭设 (8)脚手架的使用及拆除 (11)脚手架安全保护措施 (12)6.模板工程 (13)模板的支设 (13)模板制作、安装技术措施 (13)与安装配合 (15)其他注意事项 (15)模板拆除及养护 (15)质量保证措施 (16)7. 验收组织 (17)8．施工安全保证措施 (17)模板施工安全技术措施 (17)混凝土施工安全技术措施 (18)临时用电安全技术措施 (18)9. 施工应急救援预案 (18)概况 (18)机构设置 (19)应急救援领导小组的职责 (19)应急救援工作程序 (20)救援方法 (20)10.计算书 (21)11.附图 (53)1.编制依据2.工程概况概况工程概况景裕豪园三期14栋15栋项目，位于佛山市南海区桂城街道60街区，桂江立交西南侧，总建筑面积，地上32层，地下2层。

本工程基础为筏板基础，主体结构为钢筋混凝土框剪结构。

模架工程概况本工程主楼北侧天面层15-6~15-7/15-G~15-H、15-16~15-17/15-G~15-H，14-6~14-7/14-G~14-H、14-16~14-17/14-G~14-H、14-26~14-27/14-G~14-H处楼板均挑出结构边缘米m，板面标高为，板厚120mm.下部无结构面支撑.故选用搁置工字钢支模架作为悬挑板模板支撑体系。

悬挑板楼板厚度120mm，边缘梁BWKL28200*1200mm，最大悬挑梁BWL7尺寸650mm*400mm。

悬挑部分出主体结构。

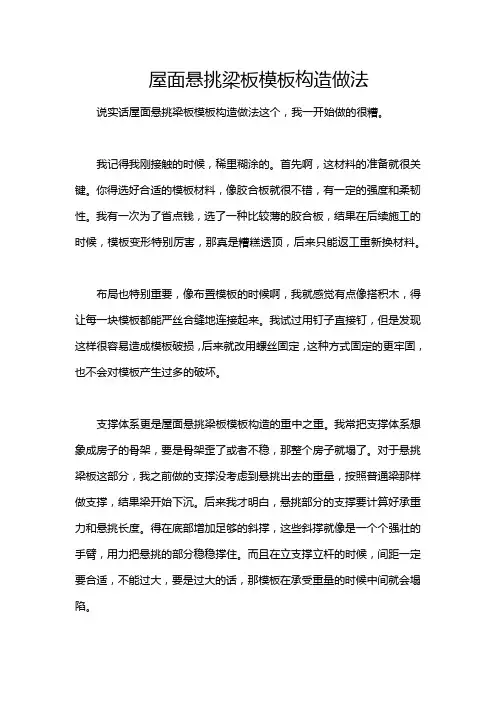

屋面悬挑梁板模板构造做法说实话屋面悬挑梁板模板构造做法这个，我一开始做的很糟。

我记得我刚接触的时候，稀里糊涂的。

首先啊，这材料的准备就很关键。

你得选好合适的模板材料，像胶合板就很不错，有一定的强度和柔韧性。

我有一次为了省点钱，选了一种比较薄的胶合板，结果在后续施工的时候，模板变形特别厉害，那真是糟糕透顶，后来只能返工重新换材料。

布局也特别重要，像布置模板的时候啊，我就感觉有点像搭积木，得让每一块模板都能严丝合缝地连接起来。

我试过用钉子直接钉，但是发现这样很容易造成模板破损，后来就改用螺丝固定，这种方式固定的更牢固，也不会对模板产生过多的破坏。

支撑体系更是屋面悬挑梁板模板构造的重中之重。

我常把支撑体系想象成房子的骨架，要是骨架歪了或者不稳，那整个房子就塌了。

对于悬挑梁板这部分，我之前做的支撑没考虑到悬挑出去的重量，按照普通梁那样做支撑，结果梁开始下沉。

后来我才明白，悬挑部分的支撑要计算好承重力和悬挑长度。

得在底部增加足够的斜撑，这些斜撑就像是一个个强壮的手臂，用力把悬挑的部分稳稳撑住。

而且在立支撑立杆的时候，间距一定要合适，不能过大，要是过大的话，那模板在承受重量的时候中间就会塌陷。

模板加固也是一块特别难把握的地方。

加固的时候吧，就好比给一个摇摇欲坠的东西绑上很多坚固的带子。

我开始用的是普通的钢带加固，但是发现转弯的地方老是贴合不好。

后来听到老师傅的建议改用了特制的直角加固件，效果那叫一个好。

不过这个加固件的间距也要把控好，间距太大了模板容易鼓包变形。

这个屋面悬挑梁板模板构造做法，真的就是要多实践多总结错误。

每一个步骤都需要细致入微，不然一个小环节出问题就可能影响整个屋面悬挑梁板的质量。

悬挑梁支模架专项施工方案1. 引言在建筑工程中，悬挑梁是一种常见的结构形式，用于支撑悬挑部分的混凝土结构。

为了确保悬挑梁的施工质量和安全性，需要采用专门的悬挑梁支模架进行施工。

本文档将介绍悬挑梁支模架的施工方案。

2. 施工工艺2.1 悬挑梁支模架的设计与制造在悬挑梁支模架的设计过程中，需要考虑悬挑梁的尺寸、荷载特性、工作条件等因素。

设计师应根据相关标准和规范，进行结构计算和设计，确保悬挑梁支模架的强度和稳定性。

悬挑梁支模架的制造一般使用钢材进行焊接和组装。

制造过程中，需要确保焊接接头的质量可靠，并采用防腐处理措施，以延长悬挑梁支模架的使用寿命。

2.2 悬挑梁支模架的安装与调整悬挑梁支模架的安装需要经过以下步骤：1.将悬挑梁支模架的组件和部件运输至施工现场；2.根据设计图纸和施工要求，将悬挑梁支模架进行组装和调整；3.使用合适的吊装设备，将悬挑梁支模架吊装到预定位置，并进行固定。

在安装过程中，需要注意以下事项：•确保悬挑梁支模架的水平度和垂直度符合要求；•检查各个连接处的紧固件和焊接接头是否牢固；•使用调整装置对悬挑梁支模架进行调整，以确保其稳定性和均匀受力。

2.3 悬挑梁的浇筑与拆模在悬挑梁支模架安装完成后，可以进行混凝土的浇筑。

在浇筑过程中，需要注意以下几点：•控制混凝土的流动性，避免出现堵塞和漏浆现象；•按照施工要求，采取适当的震动和充填方法，确保混凝土的质量；•定期检查悬挑梁的倾斜度和位移情况，及时进行调整。

混凝土达到强度要求后，可以进行拆模工作。

在拆模过程中，需要谨慎操作，避免对悬挑梁结构造成损坏。

3. 安全措施在悬挑梁支模架的施工过程中，应重视安全措施的实施，确保工人的人身安全和施工质量。

以下是一些常见的安全措施：•工人必须穿戴符合要求的个人防护装备，如安全帽、安全鞋、安全带等；•在悬挑梁支模架安装过程中，工作人员必须牢固地站在平台上，禁止站在悬挑梁上进行施工；•在吊装悬挑梁支模架过程中，需要合理安排吊装设备，并对其进行检查和维护；•悬挑梁支模架的安装和拆除必须由经过专门培训的人员进行。
