4到20mA电流信号发生器电路

4-20ma信号发生器电路制作要求：以精度0.5级为例,二线制4～20mA模拟恒环路信号发生器执行标准：GB/T13850－1998；(1)基准要稳,４mA是对应的输入零位基准，基准不稳，谈何精度线性度，冷开机３分锺内４mA的零位漂移变化不超过4.000mA0.5%以内;(即3.98-4.02mA),负载250Ω上的压降为0.995-1.005V，国外IC心片多用昂贵的能隙基准，温漂系数每度变化10ppm；(2)内电路总计消耗电流<4mA,加整定后等于4.000mA,而且有源整流滤波放大恒流电路不因原边输入变化而消耗电流也随之变化，国外IC心片采用恒流供电；(3)当工作电压24.000V时,满量程20.000mA时,满量程20.000mA的读数不会因负载0-700Ω变化而变化;变化不超过20.000mA0.5%以内；(4)当满量程20.000mA时,负载250Ω时,满量程20.000mA的读数不会因工作电压15.000V-30.000V变化而变化;变化不超过20.000mA0.5%以内；(5)当原边过载时，输出电流不超过25.000mA+10%以内，否则PLC/DCS内供变送器用的24V工作电源和A/D输入箝位电路因功耗过大而损坏，另外变送器内的射随输出亦因功耗过大而损坏，无A/D输入箝位电路的更遭殃；(6)当工作电压24V接反时不得损坏变送器,必须有极性保护；(7)当两线之间因感应雷及感应浪涌电压超过24V时要箝位,不得损坏变送器；一般在两线之间并联1-2只TVS瞬态保护二极管 1.5KE可抑制每20秒间隔一次的20毫秒脉宽的正反脉冲的冲击,瞬态承受冲击功率1.5KW-3KW；(8)产品标示的线性度0.5％是绝对误差还是相对误差,可以按以下方法来辨别方可一目了然:符合下述指标是真的线性度0.5％.原边输入为零时输出４mＡ正负0.5%(3.98-4.02mA),负载250Ω上的压降为0.995-1.005V原边输入10％时输出5.6mＡ正负0.5%(5.572-5.628mA)负载250欧姆上的压降为1.393-1.407V原边输入25％时输出8mＡ正负0.5%(7.96-8.04mA)负载250Ω上的压降为1.990-2.010V原边输入50％时输出12mＡ正负0.5%(11.94-12.06mA)负载250Ω上的压降为2.985-3.015V原边输入75％时输出16mＡ正负0.5%(15.92-16.08mA)负载250Ω上的压降为3.980-4.020V原边输入100％时输出20mＡ正负0.5%(19.90-20.10mA)负载250Ω上的压降为4.975-5.025V(9)原边输入过载时必须限流:原边输入过载大于125%时输出过流限制25mＡ+10%(25.00-27.50mA)负载250Ω上的压降为6.250-6.875V；(10)感应浪涌电压超过24V时有无箝位的辨别:在两线输出端口并一个交流50V 指针式表头,用交流30-35V接两根线去瞬间碰一下两线输出端口,看有无箝位,箝位多少伏可一目了然啦；(11)有无极性保护的辨别:用指针式万用表Ω乘10K档正反测量两线输出端口,总有一次Ω阻值无限大,就有极性保护；(12)有无极输出电流长时间短路保护：原边输入100％时或过载大于125%-200%时，将负载250Ω短路，测量短路保护限制是否在25mＡ+10%；(13)工业级别和民用商用级别的辨别:工业级别工作温度范围是-25度到＋７０度，温漂系数是每度变化１００ppm,即温度每度变化１度,精度变化为万分之一；民用商用级别工作温度范围是０度（或-10度）到＋７０度（或+50度）,温漂系数是每度变化25０ppm,即温度每度变化１度,精度变化为万分之二点五。

二线制模拟电流4-20mA 信号变送电路设计模拟工控网上用的4-20 mA 标准电流信号是工业上最常用的信号传输方法之一。

本文将介绍二线制方式的标准电流输出为4-20mA 的变送电路。

通过对集成电路AM462（电压电流转换变送电路）的应用举例，介绍了如何实现工业上常用的二线制变送接口电路，而它可以为程控机PLC 等直接传输信息。

针对不同的控制设备，介绍了相应的电路元器件的计算方法。

注意：下面的介绍对于AMG 公司生产的所有电压电流转换集成电路（AM400, AM402,AM422, AM442, AM460）原则上都是适用的[1]。

模拟电路接口工业上通常用电压0-5(10)V 或电流0(4)-20mA 作为模拟信号传输的方法，也是被程控机经常采用的一种方法。

那么电压和电流的传输方式有什么不同，什么时候采用什么方法，下面将对此进行简要介绍。

电压信号传输比如0-5(10)V如果一个模拟电压信号从发送点通过长的电缆传输到接收点，那么信号可能很容易失真。

原因是电压信号经过发送电路的输出阻抗，电缆的电阻以及接触电阻形成了电压降损失。

由此造成的传输误差就是接收电路的输入偏置电流乘以上述各个电阻的和。

如果信号接收电路的输入阻抗是高阻的，那么由上述的电阻引起的传输误差就足够小，这些电阻也就可以忽略不计。

要求不增加信号发送方的费用又要所提及的电阻可忽略，就要求信号接收电路有一个高的输入阻抗。

如果用运算放大器OP 来做接收方的输入放大器，就要考虑到此类放大器的输入阻抗通常是小于<1MΩ。

原则上，高阻抗的电路特别是在放大电路的输入端是很容易受到电磁干扰从而会引起很明显的误差。

所以用电压信号传输就必须在传输误差和电磁干扰的影响之间寻找一个折中的方案。

电压信号传输的结论：如果电磁干扰很小或者传输电缆长度较短，一个合适的接收电路毫无疑问是可以用来传输电压信号0-5(10)V 的。

电流信号传输比如0(4)-20mA在电磁干扰较强的环境和需要传输较远距离的情况下，多年来人们比较喜欢使用标准的电流来传输信号。

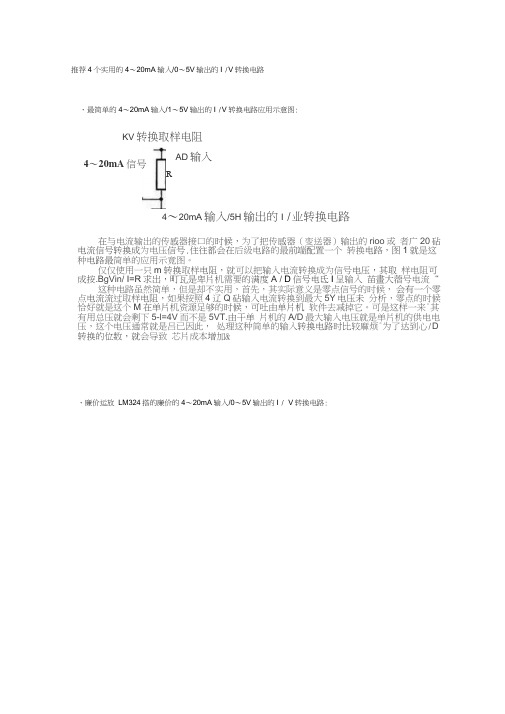

推荐4个实用的4〜20mA 输入/0〜5V 输岀的I /V 转换电路、最简单的4〜20mA 输入/1〜5V 输岀的I /V 转换电路应用示意图:KV 转换取样电阻4〜20mA 输入/5H 输出的I /业转换电路在与电流输出的传感器接口的时候，为了把传感器（变送器）输出的rioo 或 者广20砧电流信号转换成为电压信号.住往都会在后级电路的最前端配置一个 转换电路，图1就是这种电路最简单的应用示竟图。

仅仅使用一只m 转换取样电阻，就可以把输入电流转换成为信号电压，其取 样电阻可成按.BgVin/ I=R 求出，町瓦是卑片机需要的满度A / D 信号电氐I 呈输入 苗畫大蓿号电流“这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候， 会有一个零点电流流过取样电阻，如果按照4辽Q 砧输入电流转换到最大5Y 电压未 分析，零点的时候恰好就是这个M 在单片机资源足够的时候，可吐由单片机 软件去减掉它。

可是这样一来°其有用总压就会剩下5-l=4V 而不是5VT.由干单 片机的A/D 最大输入电压就是单片机的供电电压，这个电压通常就是吕已因此， 处理这种简单的输入转换电路时比较麻烦°为了达到心/D 转换的位数，就会导致 芯片成本增加&、廉价运放 LM324搭的廉价的4〜20mA 输入/0〜5V 输岀的I / V 转换电路:AD 输入 R4〜20mA 信号廉价运放LU32＜的廉价的4~2WA 输入/5V 输出的I /Y 转换电路图2采用的星廉价运放LM324搭的廉价的20mA 输入/製输岀的I / ¥转换电路， 其对寒点的处理是在反相输入端上加入一个调整电压，其大小恰好为输入4血时在 RAO 上的压降。

有了运算放大器！还使得RAO 的取值可以更加小，因为这时信号电压 不够大的部分可以通过配置运放的放大倍数来补足。

这样，就可以真正把4-20KLA 电流转换危为0〜冈电压了。

二线制交流电流变送器的设计步骤作者信继华二线制交流电流变送器的设计步骤已知大电流电流互感器均将不同的电流转换成0~5A 的交流电流进行现场显示。

而进行远距离传送时，必须将该电流转换成标准直流电流信号4~20mA，才能进行传送。

市场上此类交流电流变送器大都采用“四线制”的方法：即交流电源线二根，直流电流信号线二根。

而我们设计的是“二线制交流电流变送器”则只采用二根电线：即在给变送器内的电路提供直流电源的同时，将根据0~5A 交流电流变化的变送输出标准直流电流信号4~20mA远传至控制室显示或进入计算机内处理后在显示器画面上显示。

设计思路1，选择低功耗元器件，在满足功能要求的前提下，尽量简化电路，满足二线制仪表的要求。

2，采取有效措施，提高系统的抗干扰能力，减小温度飘移。

3，完善系统保护措施，增加仪表的可靠性。

一，互感器的选择电流互感器是一种交流电流/电流变换器，当初级流过交流电流时，次级线圈则对应其变比产生交流电流。

再通过负载电阻转换成交流电压信号。

合理选择互感器的变比十分重要。

在选择变比之前，首先要确定通过互感器产生的负载电压是否满足变送电路需要的输入信号电压。

通常我们将输入信号电压的最大值选择在2~3V/AC 左右。

同时选择互感器负载电阻为标准系列电阻。

选RL=1KΩ。

（见图一）例如：输入信号电压选2.5V。

I=V/R=2.5V/1000Ω=0.0025A=2.5mA已知:交流电流输入为0~5A，则变比为: 5A/0.0025A=2000即1:2000所以,当电流互感器初级电流为0~5A 变化时,次级负载电阻两端的电压为0~2.5V。

选择5A/2.5mA的互感器。

如果要求输入信号电压的最大值选择在3V时，只需要将负载电阻选择为RL=1.2KΩ即可。

V=I×R=0.0025A×1.2KΩ=3V仍然选择5A/2.5mA的互感器。

二，整流电路的选择如果输入的信号非常微弱时，需要首先对信号进行放大后再进行整流。

自制带电流指示的4~20mA电流信号发生器
调试现场取得电流信号的方法有很多，如由24V或10V电源串接限流电阻来取得，但毕竟有不便之处，如果有一款便携式可调并带电流值指示的电流发生器，则能生色不少。

网购了91C4型30mA指针式表头，和WS-1型300Ω0.5W可调电位器，找出一只51Ω普通电阻，准备了9V电源和电池插座，去超市选了一款肥皂盒，测试引线采用现成的万用表表笔。

东西齐了，开始动手制作。

因功耗小，LM317无须加散热片。

试验效果不错。

电流信号输入端负载电阻为250Ω或小于此值时，最好。

若负载电阻偏大，为保证最大电流输出能力，建议提高供电电压，如采用12V或24V供电电源（9V电池两节串联也是好方法）。

特点：
1、电路元件小，制作简单；
2、袖珍型，便于携带；
3、有电流指示，调整方便。

4、不用时无能量消耗，电池使用寿命长；
5、尚有功能扩展余地，暂时保密。

使用方法：
1、先将测试线短接，调电位器旋钮，观察电流表指示，应在4-20mA以内变化，此为检测仪测试；
2、将测试线接入电流信号输入端，调节旋钮，送出调试设备所需电流信号。

1步骤可略，直接进入2步骤。

用途：
1、用于测验仪表或变频器等电器设备的的相关信号输入电路的好坏；
2、用于安装或维修设备的调试。

4～20ma恒流输出电路分析1，电路概括一些传感器仪表电路，变送器电路中经常用到4～20ma可调恒流输出，本文将为您提供一个廉价简洁的方案，其中包括电路使用说明，电路灵活变通方法，电路计算分析等详细介绍。

2，电路说明电路分为三部分：A，输入部分：输入部分由0～2ma信号源经过R5形成一个“0～1V”的可变电压然后送入前级放大电路U1A，这个输入跟后级电路成线性关系，当输入变化时输出可实现“4～20ma”输出的变化。

输入电路形式可根据实际应用调整变化，只要能产生线性变化的直流电压即可送入前级放大电路，得出的结果是一样的，B，前级放大电路：LM358有两个运算放大器通道，我们用一个作为前级放大电路，前级放大电路由“R7，R9”组成的负反馈比例放大电路，其主要的作用是将“0～1V”的电压放大到“0～11V”，至于为什么要放大到这个电压我们后面再介绍，此处先埋下来。

C，恒流电路恒流电路是由LM358组成的另一个负反馈放大器，其主要作用是在“特定的阻抗”上面产生“特定的电压”，当阻抗和电压固定，那么电流即为恒定。

在固定电阻上面产生固定的电压这也是恒流源设计的核心，掌握了这一点就可以灵活设计各种恒流电路。

通常运算放大器的输出能力很小，所以电路中的三极管Q1起到扩流的作用。

3，电路计算分析A，图中输入为“0～2ma”，根据运算放大器虚断的分析R1上面不过电流，所以“0～2ma”电流全部经过R5到地，设置输入的“0～2ma”为电流i。

得出“0<=V1<=1V”，公式参考如下：V=Iin5*1RB，根据运算放大器虚短可得V2=V1，即“0V<=V2<=1V”，公式如下：V=2V1C ， 根据运算放大器虚断，V2处无电流流入运放，即R7和R9的电流值相同，得出V3的电压为“0V<=V3<=11V ”，公式如下：92*)97(392)97(31R V R R V R V R R V i +=Þ=+=将B 公式带入上式，求出V3与V1的关系： 1*1191*)97(3V R V R R V =+=将A 式带入上式，求出V3与Iin 的关系：5**111*113R Iin V V ==D ， 根据运算放大器虚断，所以V4无电流流入运算放大器，我们设置V7为已知变量，则可以求出V4的电压，公式如下：34*)42()37(4V R R R V V V ++-=E ， 根据运算放大器虚断，所以V5无电流流入运算放大器，我们设置V8为已知变量，则可以求出V5的电压，公式如下：12*)1211(85R R R V V +=F ， 根据运算放大器虚短，所以有V4=V5，我们将“D ，E ”的公式带进去，然后解一下方程，公式如下：3*02.07812*)1211(834*)42()37(54V V V R R R V V R R R V V V V =-Þ+=++-Þ= G ， 我们前面有讲到恒流源的核心就是有固定的电压在固定的电阻上面就可以产生恒定的电流，那么我们R8-R7的差值恒定，那么是不是可以认为R10上面的电压恒定呢，而这个阻值也是不变的，所以就得出来恒流了，下面我们将公式补全：10)78(R V V i -=我们将F 公式中V8-V7的值带入上式，得出来输出电流和V3的关系：3*002.010)3*02.0(V R V i ==我们将C 式带入上式，得出输出电流i 与Iin 的关系：Iin R Iin i *115**11*002.0==即输出电流的范围为“0ma<= I <=22ma ”.4， 电路分析图中电路是应用在输入“0～2ma ”，输出“4～20ma ”的电路中，输入部分“0～20ma ”是线性变化可调的，所以输出电流也是线性变化可调整的，所以应用在变送器或者仪表电路中最为合适。

4-20mA输出电路一、4-20mA电流环工作原理在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：1.由于传输的信号是电压信号，传输线会受到噪声的干扰；2.传输线的分布电阻会产生电压降；3.在现场如何提供仪表放大器的工作电压也是个问题。

为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。

4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。

对4－20mA电路的输出要求1）输出电流与输入电压成正比；2）输出电流为恒流源。

即当负载电阻在规定范围内变化时，输出电流保持不变；3）输出电流对电源变化、环境温度等的变化不敏感。

一般地，还要附加一个要求，即输入电压与输出电流共地。

二、4-20mA电路1. 7362405593由图可见，电路中的主要元件为一运算放大器LM324和三极管BG9013及其他辅助元件构成，V0为偏置电压，Vin为输入电压即待转换电压，R 为负载电阻。

其中运算放大器起比较器作用，将正相端电压V+输入信号与反相端电压V-进行比较，经运算放大器放大后再经三极管放大，BG9013的射级电流Ie作用在电位器Rw上。

由运放性质可知：V-= Ie•Rw= (1+ k)Ib•Rw (k为BG9013的放大倍数)，流经负荷R 的电流Io即BG9013的集电极电流等于k•Ib。

令R1=R2，则有V+= V- = V0+Vm= (1+k)Ib•Rw= (1+1/k)Io•Rw，其中k>1所以Io≈ (Vo+Vin)/Rw其中：Io 为输出到负载的电流Vo 为偏置电压Vin为输入电压即待转换电压Rw为反馈电阻即三极管射极电流Ie流经的电位器或电阻由上述分析可见，输出电流Io的大小与输入电压Vin成正比(偏置电压和反馈电阻Rw为定值时)，而与负载电阻R的大小无关，说明电路良好的恒流性能。

4-20ma信号发生器电路图发布: 2011-8-19 | 作者: —— | 来源:zhouhaiyuang| 查看: 718次| 用户关注：下面是[4-20ma信号发生器电路图]的电路图4-20ma信号发生器电路制作要求：以精度0.5级为例,二线制4～20mA模拟恒环路信号发生器执行标准：GB/T13850－1998；(1)基准要稳,４mA是对应的输入零位基准，基准不稳，谈何精度线性度，冷开机３分锺内４mA的零位漂移变化不超过4.000mA0.5%以内;(即3.98-4.02mA),负载250Ω上的压降为0.995-1.005V，国外IC心片多用昂贵的能隙基准，温漂系数每度变化10ppm；(2)内电路总计消耗电流<4下面是[4-20ma信号发生器电路图]的电路图4-20ma信号发生器电路制作要求：以精度0.5级为例,二线制4～20mA模拟恒环路信号发生器执行标准：GB/T13850－1998；(1)基准要稳,４mA是对应的输入零位基准，基准不稳，谈何精度线性度，冷开机３分锺内４mA的零位漂移变化不超过4.000mA0.5%以内;(即3.98-4.02mA),负载250Ω上的压降为0.995-1.005V，国外IC心片多用昂贵的能隙基准，温漂系数每度变化10ppm；(2)内电路总计消耗电流<4mA,加整定后等于4.000mA,而且有源整流滤波放大恒流电路不因原边输入变化而消耗电流也随之变化，国外IC心片采用恒流供电；(3)当工作电压24.000V时,满量程20.000mA时,满量程20.000mA的读数不会因负载0-700Ω变化而变化;变化不超过20.000mA0.5%以内；(4)当满量程20.000mA时,负载250Ω时,满量程20.000mA的读数不会因工作电压15.000V-30.000V变化而变化;变化不超过20.000mA0.5%以内；(5)当原边过载时，输出电流不超过25.000mA+10%以内，否则PLC/DCS内供变送器用的24V工作电源和A/D输入箝位电路因功耗过大而损坏，另外变送器内的射随输出亦因功耗过大而损坏，无A/D输入箝位电路的更遭殃；(6)当工作电压24V接反时不得损坏变送器,必须有极性保护；(7)当两线之间因感应雷及感应浪涌电压超过24V时要箝位,不得损坏变送器；一般在两线之间并联1-2只TVS瞬态保护二极管 1.5KE可抑制每20秒间隔一次的20毫秒脉宽的正反脉冲的冲击,瞬态承受冲击功率1.5KW-3KW；(8)产品标示的线性度0.5％是绝对误差还是相对误差,可以按以下方法来辨别方可一目了然:符合下述指标是真的线性度0.5％.原边输入为零时输出４mＡ正负0.5%(3.98-4.02mA),负载250Ω上的压降为0.995-1.005V原边输入10％时输出5.6mＡ正负0.5%(5.572-5.628mA)负载250欧姆上的压降为1.393-1.407V原边输入25％时输出8mＡ正负0.5%(7.96-8.04mA)负载250Ω上的压降为1.990-2.010V原边输入50％时输出12mＡ正负0.5%(11.94-12.06mA)负载250Ω上的压降为2.985-3.015V原边输入75％时输出16mＡ正负0.5%(15.92-16.08mA)负载250Ω上的压降为3.980-4.020V原边输入100％时输出20mＡ正负0.5%(19.90-20.10mA)负载250Ω上的压降为4.975-5.025V(9)原边输入过载时必须限流:原边输入过载大于125%时输出过流限制25mＡ+10%(25.00-27.50mA)负载250Ω上的压降为6.250-6.875V；(10)感应浪涌电压超过24V时有无箝位的辨别:在两线输出端口并一个交流50V指针式表头,用交流30-35V接两根线去瞬间碰一下两线输出端口,看有无箝位,箝位多少伏可一目了然啦；(11)有无极性保护的辨别:用指针式万用表Ω乘10K档正反测量两线输出端口,总有一次Ω阻值无限大,就有极性保护；(12)有无极输出电流长时间短路保护：原边输入100％时或过载大于125%-200%时，将负载250Ω短路，测量短路保护限制是否在25mＡ+10%；(13)工业级别和民用商用级别的辨别:工业级别工作温度范围是-25度到＋７０度，温漂系数是每度变化１００ppm,即温度每度变化１度,精度变化为万分之一；民用商用级别工作温度范围是０度（或-10度）到＋７０度（或+50度）,温漂系数是每度变化25０ppm,即温度每度变化１度,精度变化为万分之二点五。

4－20ma电流信号只有一根线，进PLC模块是怎么形成回
路？
我们知道4－20mA电流信号在工控领域中是经常使用的，比如在一些温控器、变频调速器种都会用它作为输入信号。

那么在PLC控制电路中，有时后也会有湿度或者温度的控制，这就涉及到模拟量的输入和输出问题了。

在PLC中为了解决这种问题，PLC就需要增加A/D或D/A的转换基本模块，比如在温度或者湿度的模拟信号输入时，要将模拟信号转换为数字信号，PLC才能进行数据的处理；当PLC要输出时，又要将数字信号转换为模拟信号才能获得相应的电压信号或者电流信号。

不论是A/D转换模块还是D/A转换模块，都可以转换为三种类型的模拟信号，4－20mA电流信号就是其中一种，另外两种分别是0-5V和0-10V的电压信号。

我们从PLC实际模拟信号接线来看，PLC在输入和输出的方式上，其电流信号或者电压信号类型的区分是通过端子的接线方式来决定的，比如在模拟电流输入信号上，我们用传感器转换为4－20mA电流信号输入到Iin1和Iin2，要想形成回路还需要用COM1口和COM2。

由此可见4－20mA电流信号一根线进PLC模块是无法形成回路的。

在接线时，要想形成回路，模拟输入通道一有三个接线端子Iin1、Vin1和COM1，当用电流模拟信号输入时，要先将Iin1和Vin1短接后再接入输入信号，COM1作为接公共地；同样模拟输入通道二的接线方法与通道一是一样的，再这里我就不多说了。

另外在接线时我们要注意，PLC的两个模拟输入通道在使用时要用同类型的输入信号，也就是说要是电流型，两个都应该是电流型，不能将一个作为模拟电压型输入，而另一个作为模拟电流型输入，这是因为两个通道使用的是相同的偏置量和增量值。

如何手动制作一个模拟电流4-20mA发生器？如何手动制作一个模拟电流4-20mA发生器？使用317做4mA的恒流源，可以采用图示的电路，图中电阻上的压降等于317的最低输出电压1.25V，使用312欧姆的电阻，其输出电流就必然是4mA。

LM317做恒流源时，输出电压是变化的。

LM317 恒流电路：IN脚接输入电压正，OUT脚接一个电阻后为恒流输出，ADJ脚直接接到恒流输出，就是OUT脚的电阻的另一端，负载正接在这里，因为LM317里面有基准的1.25V电压，这个电压在317里面有稳压措施，所以会一直保持不变，这个电压就在电阻的两端（OUT脚与ADJ脚），电阻值是定的，电压也是定的，流过电阻的电流就是恒定不变的。

恒流值=1.25V/电阻（欧姆）该图是产生4mA固定电流的用500欧姆可调电阻串联一个50欧姆电阻，代换图中的312欧姆电阻就可以实现4～20mA 电流可调了我做过N次试验了。

+24VDC--R1.3K欧姆--R4.7K欧姆可调--电流表--AI模块的正极0VDC------------------------------------AI模块的负极尽量选择24V 的直流开关电源，当然5V的也可以，不过电位器的阻值要按比例变化。

24V DC开关电源明纬S100-24 130元。

1.5K 工业级电位器，用万用表打着将他调到1.3K。

不要再动了。

3元。

4.7K 工业级或军品级电位器，0.3％精度。

配一个大大的旋钮。

工业级 3元，军品级 15元。

旋钮 3元。

旋钮要大，调时，线性度很好。

50或100 mA挡的直流电流表。

用万用表的直流电流挡也可以代替。

将4.7K 的电位器调到0，电流最大，但达不到20mA，可以保护模块。

将4.7K 的电位器调到4.7K，电流最小，但达不到4mA，一般的AI模块在电流一小于4mA后会触发传感器断线报警的。

以上设备也是欧姆龙教学培训用的试验模拟量的设备。

大家互相学习！多提宝贵意见！。
