燃气轮机及其联合循环发电技术介绍

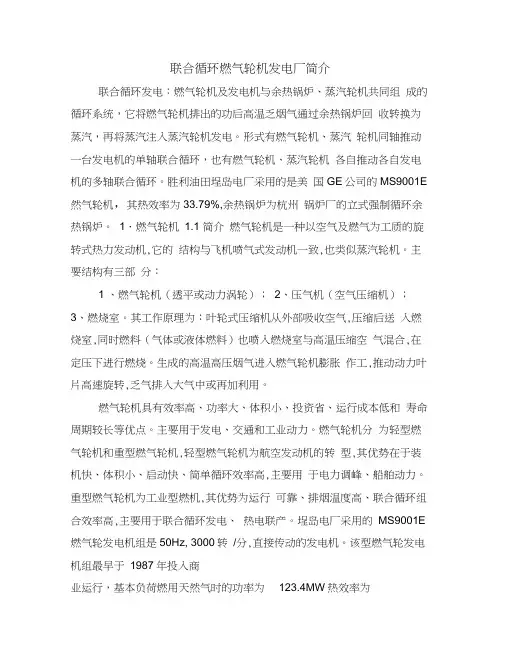

联合循环燃气轮机发电厂简介联合循环发电：燃气轮机及发电机与余热锅炉、蒸汽轮机共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。

形式有燃气轮机、蒸汽轮机同轴推动一台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。

胜利油田埕岛电厂采用的是美国GE公司的MS9001E 然气轮机，其热效率为33.79%,余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。

1．燃气轮机 1.1 简介燃气轮机是一种以空气及燃气为工质的旋转式热力发动机,它的结构与飞机喷气式发动机一致,也类似蒸汽轮机。

主要结构有三部分：1 、燃气轮机（透平或动力涡轮）；2、压气机（空气压缩机）；3、燃烧室。

其工作原理为：叶轮式压缩机从外部吸收空气,压缩后送入燃烧室,同时燃料（气体或液体燃料）也喷入燃烧室与高温压缩空气混合,在定压下进行燃烧。

生成的高温高压烟气进入燃气轮机膨胀作工,推动动力叶片高速旋转,乏气排入大气中或再加利用。

燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。

主要用于发电、交通和工业动力。

燃气轮机分为轻型燃气轮机和重型燃气轮机,轻型燃气轮机为航空发动机的转型,其优势在于装机快、体积小、启动快、简单循环效率高,主要用于电力调峰、船舶动力。

重型燃气轮机为工业型燃机,其优势为运行可靠、排烟温度高、联合循环组合效率高,主要用于联合循环发电、热电联产。

埕岛电厂采用的MS9001E 燃气轮发电机组是50Hz, 3000转/分,直接传动的发电机。

该型燃气轮发电机组最早于1987年投入商业运行，基本负荷燃用天然气时的功率为123.4MW热效率为33.79%,排气温度539C，排气量1476X103公斤/小时，压比为12.3，燃气初温为1124C，机组为全自动化及遥控，从启动到满载正常时间为约20分钟，机组使用MARIK控制和保护系统.MS9001E型机组为户外快装机组,因此不需要专用的厂房建筑,而是用多块吸声板构成的长方形箱体,机组即放置在其内,箱体既起隔声作用,又能代替厂房使机组在各种气候条件下都能正常工作,每台机组连同发电机及控制室等均分别放置在长方体状的箱体内,在其周围还有空气进气系统,燃料供应单元和机组的冲洗装置等附属设备,组成整套燃气轮机动力装置。

燃气轮机联合循环发电系统在能源产业中的应用随着全球能源消耗的快速增长，环境问题日益突出，人们开始探索一些新的可持续发展的能源产业，燃气轮机联合循环发电系统便是其中之一。

一、燃气轮机联合循环发电系统的概念燃气轮机联合循环发电系统是一种利用天然气、石油等热源，通过燃气轮机和蒸汽轮机组成的联合循环发电系统。

由于燃气轮机和蒸汽轮机具有不同的工作原理和工作环境，采用联合循环发电系统能够大大地提高发电效率，降低空气污染排放量。

二、燃气轮机联合循环发电系统的工作原理燃气轮机联合循环发电系统的工作原理如下：首先天然气燃烧，推动燃气轮机转动，燃气轮机输出的高温高压的燃气，通过回收燃气轮机排放的余热，进而提高燃气轮机的发电效率。

然后，余热被用于蒸汽轮机进行发电，通过这样的方式，联合循环系统的发电效率得到了大幅度的提高。

三、燃气轮机联合循环发电系统的优势1、高效节能。

燃气轮机在燃烧天然气时利用了高温高压的热能，通过余热回收再利用，提高了发电效率，达到了降低热耗、降低一次能源消耗的目的。

2、环保节能。

燃气轮机联合循环发电系统排放的污染物，不仅热效率高，而且环保效益明显，很大程度上抑制了煤和油燃烧所产生的有害物质和未经处理的尾气的排放。

3、青色经济。

由于燃气轮机联合循环发电系统的管路简单、可靠性高、维护方便，以及减少环境污染等优势，使得其运行成本相对于传统能源更低。

4、可持续发展。

燃气轮机联合循环发电系统是使得能源传输更为远洋或远距离，为能源合理调配创造了条件，而且可持续发展，不会对环境造成任何污染和危害。

四、燃气轮机联合循环发电系统在能源产业中的应用燃气轮机联合循环发电系统在能源产业中的应用可以说是一个全面提升。

由于其高效环保的特点，越来越多的国家对其使用进行了鼓励，优惠政策也相应推出。

1、国内应用情况我国燃气轮机联合循环发电系统正逐渐得到应用。

截至2021年，中国已经在全国广泛普及燃气轮机联合循环发电系统，并且正在逐渐推广到城市生活区、化工生产企业、医院、酒店等领域，取得明显的节能效果。

联合循环用燃气轮机的发展联合循环发电是一种将燃气轮机与蒸汽轮机结合在一起的发电方式。

其原理是将燃气轮机排出的废热通过热交换器加热冷却水，使其变成蒸汽，再通过蒸汽轮机发电。

联合循环利用了燃气轮机高效排出的废热，提高了发电效率，降低了燃料消耗，减少了对环境的影响。

联合循环用燃气轮机的发展可以追溯到20世纪60年代，当时燃气轮机开始应用于舰船和我们的发展，但是由于技术限制，联合循环的效率并不高。

然而，随着技术的不断革新和发展，联合循环用燃气轮机的效率得到了显著提高，成为一种广泛应用的发电方式。

首先，燃气轮机的技术不断进步，使其具有更高的效率和更低的排放。

燃气轮机作为燃烧式发电机，其排放比传统的蒸汽轮机更低，因为其燃烧过程中没有涉及锅炉等设备。

随着燃气轮机燃烧技术的改进，其排放量减少了很多，同时效率也得到了显著提高。

其次，热交换技术的发展使得废热的利用更加高效。

热交换器可以将燃气轮机排出的高温废气通过换热原理将冷却水加热，从而产生高温高压的蒸汽。

而传统的蒸汽轮机只能利用煤炭等固体燃料燃烧产生的废热。

热交换技术的发展使得联合循环的效率得到了显著提高。

再次，燃料的多元化也推动了联合循环用燃气轮机的发展。

传统的燃气轮机使用天然气作为燃料，而随着生物质能源、液化石油气等新型燃料的发展，联合循环用燃气轮机也可以利用这些燃料进行发电。

这不仅提高了燃料的利用率，还减少了对天然气等传统资源的依赖。

最后，环保意识的增强也推动了联合循环用燃气轮机的发展。

联合循环发电方式减少了对环境的影响，特别是通过排放控制和废气治理，可以使燃气轮机排出的废气达到环保标准。

随着人们对环境保护意识的增强，联合循环用燃气轮机逐渐成为一种受欢迎的发电方式。

总之，联合循环用燃气轮机的发展得益于燃气轮机技术的进步、热交换技术的发展、燃料多元化以及环保意识的增强。

随着科技的不断发展和创新，相信联合循环用燃气轮机将在未来得到更广泛的应用，为我们提供更高效、更环保的电力。

燃气轮机联合循环介绍燃气轮机联合循环，听起来高大上，其实它就是个把“高温气体”变成“电”的小能手。

想象一下，你家的锅炉，这家伙可不是随便烧水的，它可是经过精心设计，把燃料的能量最大化利用，简直就像做一道精致的菜，分分钟把每一滴油都榨干了。

说到燃气轮机，它工作的时候就像是个狂欢派对，燃气在里面像小精灵一样舞动，经过燃烧后产生的高温高压气体，通过涡轮转动，啧啧，那声音，简直能把你震撼得心潮澎湃。

接下来咱们得聊聊这个联合循环。

其实嘛，就是把燃气轮机和蒸汽轮机组合在一起，形成一个完美的搭档。

你可别小看这对组合，简直就像是李白和杜甫，实力强大。

燃气轮机先来，把热能转化为机械能，然后蒸汽轮机再上场，利用余热发电，真的是一波三折，电力输出可谓是节节攀升，简直不容小觑。

想象一下，余热就像那烧到最后的炭火，虽然看似无用，实际却能把能量发挥到极致。

要知道，联合循环的效率可不是盖的，通常能达到60%左右，这在电厂界可是个“牛”气冲天的数字。

和传统发电方式比起来，这可是真正的节能环保先锋！燃气轮机虽然看上去光鲜亮丽，但其实它也有点“小脾气”，对燃料质量要求比较高，像是挑食的小孩子，一定要确保燃料纯净，才能发挥出最佳状态。

不过，一旦它“吃得好”，那真是“能量满满”，让你震惊的电量输出真是让人目瞪口呆。

联合循环不仅仅是在电厂发电，它在航天和船舶等领域也是不可或缺的。

想象一下，那些航天器在太空中飞行，动力来源也是这套系统，真是太酷了！更有趣的是，燃气轮机的设计和运行也在不断进步，许多科技公司为了追求更高的效率和更低的排放，像拼图一样，把各种新材料和技术应用进去，让燃气轮机像是升级版的“超级战士”。

哎，说到环保，这也是联合循环的一大亮点。

它在发电过程中，二氧化碳的排放量相对较少，基本上就是在为地球“减负”。

想象一下，随着气候变化问题日益严重，联合循环的存在简直像一缕清风，给环保事业带来了新的希望。

每当听到绿色电力的概念，心里总会油然而生一丝自豪感，觉得自己也为保护地球出了一份力。

燃⽓轮机及其联合循环运⾏简介燃⽓轮机及其联合循环运⾏简介燃⽓轮机及其联合循环的特点是启动速度快，具有快速加减负荷的能⼒。

它对电⽹的调峰起到了⾮常⼤的作⽤。

我⼚有⼆台9E的燃⽓轮机，⼆台余热锅炉及⼆台汽轮机。

其运⾏⽅式是⼆台燃⽓轮机配⼆台余热锅炉带动⼀台汽机（简称⼆拖⼀⽅式）全⼚总负荷300MW。

作为⼀名电⼚运⾏员⼯在运⾏调度操作上会遇到各种各样的问题。

对于⼀名运⾏员⼯来讲，只有熟练的掌握各种运⾏调度操作以及正确分析各类故障才能保证机组更好的运⾏。

下⾯我简单介绍⼀下燃⽓轮机及其联合循环的运⾏⽅式和⼀些常见的故障。

⼀.燃⽓轮机及其联合循环的运⾏⽅式电⽹的⽇负荷⼀般有两个尖峰，⼀个出现在上午，称为“早峰”；⼀个在下午出现，称为“晚峰”。

通常，晚峰时达到最⾼负荷值。

电⽹的低⾕负荷则出现在凌晨。

峰⾕差甚⾄可以超过总负荷的30%。

可以把它分为三个部分。

⼀个是位于低⾕负荷以下的部分，通称为“基本负荷”；另⼀个是早峰和晚峰部分，称为“尖峰负荷”；位于两者之间的则称为“中间负荷”。

燃⽓轮机及其联合循环的运⾏⽅式可以分为应急型、尖峰负荷型、中间负荷型和基本负荷型四⼤类。

他们的年运⾏时间数、年启动次数、每次的连续运⾏时间以及启动加载时间彼此有很⼤差异，由于联合循环启动时间较长，供电效率⼜很⾼，因⽽，在电⽹中通常⽤来携带基本符合或中间负荷。

应急负荷和尖峰负荷则宜⽤简单循环的燃⽓轮机来承担（简单循环的燃⽓轮机效率低，成本过⼤，应尽量避免）。

⼆.启动过程中点⽕和升速遇到的问题燃⽓轮机及其联合循环的启动成功率在很⼤程度上取决于燃⽓轮机能否正常地启动点⽕和升速。

1.点⽕失败的原因是多⽅⾯的，⼤体上说，有以下⼏个⽅⾯：1)燃油压⼒过低⽽引起的点⽕失败。

对于9E机组来说，造成燃油压⼒不⾜的原因可能是：a.电磁离合器的线圈的绝缘降低或匝数短路⽽⽆法传动主燃油泵；b.燃油流量分配器内因残存粘度较⾼的原油等原因，致使启动时燃油流量分配器的转速增升达不到点⽕要求的额定值；c.燃油调压阀故障，致使燃油压⼒过低。

燃机蒸汽联合循环发电原理燃机蒸汽联合循环发电原理，听起来是不是有点复杂？别担心，我这就带你简单聊聊这个话题，让你轻松掌握这个看似高大上的技术。

1. 联合循环的基本概念1.1 什么是联合循环？联合循环发电，顾名思义，就是把燃气轮机和蒸汽轮机结合在一起，形成一种超高效的发电方式。

简单来说，它就像一个“组合拳”，先用燃气轮机发电，再把废气的热量利用起来，驱动蒸汽轮机继续发电。

这可是省钱又环保的好办法哦。

1.2 工作原理那么，具体怎么运作的呢？首先，燃气轮机把天然气燃烧后产生的高温高压气体送进涡轮，推动涡轮转动，从而发电。

接着，这些气体并不是就此“打发掉”，而是继续利用这些热量，先把热能转化成蒸汽，再推动蒸汽轮机，继续发电。

这样一来，能效可就提升不少，简直是“锦上添花”！2. 联合循环的优势2.1 效率高，环保又经济说到好处，那就多了去了。

联合循环发电的效率通常能达到60%以上，甚至更高。

这比传统的单一燃气或蒸汽发电要高出很多，真是让人眼前一亮。

而且，由于它的排放相对较低，真是环保小能手，给大自然减负。

2.2 灵活性强这套系统也很灵活，能够根据需求调整发电量。

你想想，有时候用电高峰来临，联合循环可以迅速响应，提供足够的电力支持。

而在用电低谷时，发电量也能相应降低，简直是个“聪明”的发电方案。

3. 应用领域3.1 在哪儿能见到它？现在，联合循环发电已经在全球范围内得到广泛应用，特别是在一些大型发电厂和工业园区，都是它的“主场”。

无论是城市供电，还是工业生产，联合循环都在发挥着不可或缺的作用，俨然成为现代能源利用的“超级明星”。

3.2 未来的发展趋势未来，随着科技的发展，联合循环技术也会不断进步，比如结合可再生能源、提高热效率等。

总之，这个技术的未来充满希望，真是让人期待。

总的来说，燃机蒸汽联合循环发电原理听上去复杂，其实它就是利用现代科技，把传统发电方式的优点结合起来，让我们用得更省心、更环保。

希望通过我的介绍，你对这个话题有了更清晰的认识，不再是“高冷”的技术，而是贴近生活的能源解决方案！。

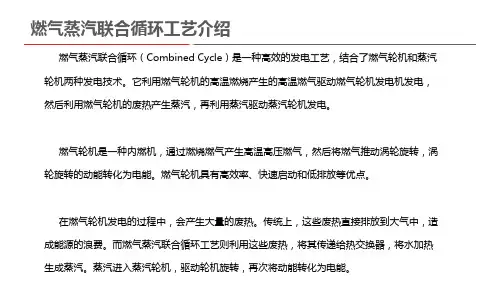

燃气—蒸汽联合循环发电（CCPP）技术介绍摘要：随着武钢“十一五”计划的全面完成，青山本部的1800万吨产能的形成，整个煤气的发生量也创下历史新高。

然而，随着近年来能源的日趋紧张，节能环保要求的不断提高，国内外的发电技术突飞猛进，常规的燃煤气锅炉和蒸汽发电技术由于其效率较低、污染物排放等原因，已经逐渐被高效率、低污染、启停快等诸多优点集于一身的燃气蒸汽联合循环发电技术（即CCPP）所替代，并随着不同煤气热值的燃机技术的开发，逐渐在钢铁行业占据了主导地位。

关键字：燃气轮; 发电机; CCPP工艺PP原理介绍燃气-蒸汽联合循环发电技术（CCPP）就是利用燃气轮机做功后的高温排气在余热锅炉中产生蒸汽，再送到汽轮机中做功，把燃气循环和蒸汽循环联合在一起的循环，是由燃气轮机发电和蒸汽轮机发电叠加组合起来的联合循环发电装置。

在常规蒸汽发电中，锅炉产生蒸汽用来发电是利用蒸汽朗肯热力循环来作功，作功发电是利用蒸汽的状态变化来完成的。

燃料燃烧产生的高温烟气（1200～1600℃）只用于加热蒸汽（蒸汽一般加热到450～560℃），然后由蒸汽驱动汽轮机来发电。

此时，高温烟气的作功能力（温度差和压力能）（即燃气布雷登热力循环的作功能力）被浪费掉了。

在CCPP装置中，有燃气－蒸汽两个热力循环，即：燃气布雷登热力循环和蒸汽朗肯热力循环。

1～2为空气在压气机中的压缩过程；2～3为空气和燃料在燃烧室内的燃烧过程(工质吸热)；3～4s为燃气在燃气透平中的膨胀做功过程；4s～1为燃气轮机排气放热过程。

a～b为给水在给水泵中压缩过程b～d为给水在锅炉中蒸发、过热过程（工质吸热)；d～e为蒸汽在汽轮机中膨胀做功过程；e～a为蒸汽在凝气凝结放热过程。

2．CCPP主要工艺介绍2.1燃气轮发电机燃气-蒸汽联合循环发电技术（CCPP）其核心设备是燃气轮发电机，自从1939年瑞士BBC公司研制成功世界第一台4MW的工业性燃气轮机以来，世界各国都大力研究和发展燃气轮机发电技术。

新型燃气轮机再热联合循环发电关键技术分析发布时间：2021-06-24T16:57:47.137Z 来源：《中国电业》2021年7期作者：杨士超[导读] 如今，随着我国科学技术的不断进步杨士超哈尔滨电气股份有限公司黑龙江省哈尔滨市 150028摘要：如今，随着我国科学技术的不断进步，我国能源工业也取得了长足发展。

能源的有效和清洁利用是可持续社会和经济发展的重要动力，由于当今能源结构正在发生根本变化，因此高效燃气轮机发电技术的发展具有很高的战略需求。

本文简要介绍了燃气轮机，分析新型燃气轮机再热联合循环发电的特点，并对其新型天然气轮机再热联合循环发电的关键技术进行介绍，以期对相关领域具有借鉴意义。

关键词：新型燃气轮机；再热联合循环发电；关键技术；分析前言：燃气轮机是一种复杂的动力设备，是许多学术理论研究的共同成果，目前，燃气轮机及其联合循环具有排放低，效率高的特点。

基于国家的经济发展战略和国际竞争优势，先进的燃气轮机技术是一个国家经济和技术实力的象征。

由于传统的燃气轮机功率低，在工业过程中，组合发电技术是一种组合发电装置，在该组合发电装置上叠加了来自燃气轮机、蒸汽轮机以及动力传递装置，与常规蒸汽系统相比，具有发电效率高、成本低、性能好等优点。

1燃气轮机联合发电技术的概述和特点1.1概述燃气轮机主要由压缩机、燃烧室和燃气轮机组成。

压缩机从外部空气中吸入空气，然后逐渐冷凝空气，空气温度相应升高，空气被注入燃烧室，涡轮通过负载压缩机和转子，并将气体或液体燃料的化学能转化为电能。

传统燃气轮机进出口的产气量较高，容易造成热能的浪费。

本次设计的蒸汽系统采用再热联合循环方案，三压主要为低压、中压和高压，可提高联合循环的效率。

1.2特点燃气轮机的技术是以燃料为基础，可用的燃料包括天然气、煤气化后合成的可燃气体和一些液体燃料。

随着燃气轮机生产技术的发展，在不影响经济发展的情况下，联合循环的热效率可以达到60%。

当前，单循环燃气轮机的热效率可以达到约40％，当使用大容量，超临界蒸汽轮机单元时，循环的热效率仅增加45％至47.7％。
