木工班模板计算书

板模板（木支撑）计算书
木顶支撑侧立面图
P
方木的最大应力计算值为3.758 N/mm?小于方木的抗弯强度设计值11.000 N/mn2,满足要
求!
3V
2bh
方木的受剪应力计算值0.320 N/mm?小于方木的抗剪强度设计值1.400 N/mm2,满足要求!
方木的最大挠度计算值0.126 mm小于方木的最大允许挠度2.000 mm,满足要求!
P q P
r V 1r
C
—L
」250250
帽木受力计算简图
帽木的最大应力为0.409 N/m%小于帽木的抗弯强度设计值11.000 N/mm满足要求!
帽木的最大挠度为0.005 mm,小于帽木的最大容许挠度1.000 mm,满足要求!
木顶支撑立柱受压应力计算值为0.542N/m敢小于木顶支撑立柱抗压强度设计值12.000N/mm 满足要求！
木顶支撑斜撑受压应力计算值为0.106 N/mri2，小于木顶支撑斜撑抗压强度设计值13.200N/mm 满足要求！
85.000
170.0000.500
0.250
p=7.310 < f g=85.000 kpa。

地基承载力满足要求!。

板模板(木支撑)计算书(木支撑立杆截面类型为矩形-板底支撑形式为方木支撑)板模板(木支撑)计算书模板支架采用木顶支撑，计算根据《木结构设计规范》（GB50005-2003）、《混凝土结构设计规范》（GB50010-2002）、《建筑结构荷载规范》(GB 50009-2001)、《建筑施工计算手册》江正荣著、建筑施工手册》（第四版）等编制。

一、参数信息1、模板支架参数横向间距或排距(m): 1.000；纵距(m): 1.000；立柱长度(m): 3.000；立柱采用方木；立柱方木截面宽度(mm): 80.000；立柱方木截面高度(mm): 100.000；斜撑截面宽度(mm)：30.000；斜撑截面高度(mm)：40.000；帽木截面宽度(mm)：60.000；帽木截面高度(mm)：80.000；斜撑与立柱连接处到帽木的距离(mm): 600.000；板底支撑形式：方木支撑；方木的间隔距离(mm)：300.000；方木的截面宽度(mm)：40.000；方木的截面高度(mm)：60.000；2、荷载参数模板与木板自重(kN/m2)：0.350；斜撑方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000；(N/mm2)：11.000；方木抗压强度设计值fv7、立柱方木参数立柱方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000；(N/mm2)：10.000；方木抗压强度设计值fv二、模板底支撑方木的验算:本工程模板板底采用方木作为支撑，方木按照简支梁计算；方木截面惯性矩I 和截面抵抗矩W分别为：W = b×h2/6 = 4.000×6.0002 = 144.000 cm3；I = b×h3/12 = 4.000×6.0003/12 = 72.000 cm4；木楞计算简图1、荷载的计算：(1)钢筋混凝土板自重线荷载(kN/m)：q1= 25.000×0.120×0.300 = 0.900 kN/m；(2)模板的自重线荷载(kN/m)：q2= 0.350×0.300 = 0.105 kN/m；(3)活荷载为施工荷载标准值(kN)：p1= 2.000×1.000×0.300 = 0.600 kN；2、抗弯强度验算：最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩之和，计算公式如下:均布荷载q = 1.2×(q1+q2) = 1.2×(0.900+0.105) = 1.206 kN/m；集中荷载P = 1.4×p1= 1.4×0.600 = 0.840 kN；最大弯距M = P×l/4+q×l2/8 = 0.840×1.000/4+1.206×1.0002/8= 0.361 kN；最大支座力N = P/2+q×l/2 = 0.840+1.206×1.000/2 = 1.023 kN ；截面应力σ = M/W = 0.361/0.144 = 2.505 N/mm2；方木的最大应力计算值为2.505N/mm2，小于方木抗弯强度设计值11.000N/mm2，满足要求！3、抗剪强度验算：最大剪力的计算公式如下：截面抗剪强度必须满足下式：其中最大剪力：V = 1.206×1.000/2+0.840/2 = 1.023 kN；截面受剪应力计算值：T = 3×1.023×103/(2×40.000×60.000) = 0.639 N/mm2；] = 1.400 N/mm2；截面抗剪强度设计值：[fv方木的最大受剪应力计算值为0.639N/mm2，小于方木抗剪强度设计值1.400N/mm2，满足要求！4、挠度验算：最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，按规范规定，挠度验算取荷载标准值，计算公式如下：均布荷载 q = q1+q2 = 0.900+0.105 = 1.005 kN/m；集中荷载 p = 0.600 kN最大变形ω = 5×1.005×1.000×1012/(384×9000.000×72.000×104) +0.600×1.000×109/(48×9000.000×72.000×104)= 2.021 mm；方木的最大挠度为2.021mm，小于最大容许挠度4.000mm，满足要求！三、帽木验算:支撑帽木按照集中以及均布荷载作用下的两跨连续梁计算；集中荷载P取纵向板底支撑传递力：P = 1.206×1.000+0.840 = 2.046 kN；均布荷载q取帽木自重：q = 1.000×0.060×0.080×3.870 = 0.019 kN/m；截面抵抗矩：W = b×h2/6 = 6.000×8.0002/6 = 64.000 cm3；截面惯性矩：I = b×h3/12= 6.000×8.0003/12 = 256.000 cm4；帽木受力计算简图经过连续梁的计算得到帽木剪力图(kN)帽木弯矩图(kN.m)帽木变形图(mm)经过连续梁的计算得到各支座对支撑梁的支撑反力由左至右分别为： R[1] = 2.426 kN；R[2] = 4.169 kN；R[3] = 1.608 kN；最大弯矩 M= 0.222 kN.m；max最大变形ωmax = 0.118 mm；最大剪力 Vmax= 2.494 kN；截面应力σ = 3.462 N/mm2。

a.平板的计算一、参数信息:1.模板支架参数横向间距或排距(m):1.00；纵距(m):1.00；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):5.38；采用的钢管(mm):Φ48×3.5 ；板底支撑连接方式:方木支撑；立杆承重连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):2.500；4.材料参数面板采用胶合面板，厚度为18mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；5.楼板参数钢筋级别:二级钢HRB 335(20MnSi)；楼板混凝土强度等级:C30；每层标准施工天数:8；每平米楼板截面的钢筋面积(mm2):654.500；楼板的计算长度(m):4.50；施工平均温度(℃):25.000；楼板的计算宽度(m):4.00；楼板的计算厚度(mm):170.00；图2 楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元面板的截面惯性矩I和截面抵抗矩W分别为：W = 100×1.82/6 = 54 cm3；I = 100×1.83/12 = 48.6 cm4；模板面板的按照三跨连续梁计算。

面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1 = 25×0.17×1+0.35×1 = 4.6 kN/m；(2)活荷载为施工人员及设备荷载(kN/m)：q2 = 2.5×1= 2.5 kN/m；2、强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:其中：q=1.2×4.6+1.4×2.5= 9.02kN/m最大弯矩M=0.1×9.02×0.252= 0.056 kN·m；面板最大应力计算值σ= 56375/54000 = 1.044 N/mm2；面板的抗弯强度设计值[f]=13 N/mm2；面板的最大应力计算值为 1.044 N/mm2 小于面板的抗弯强度设计值13 N/mm2,满足要求!3、挠度计算挠度计算公式为其中q = 4.6kN/m面板最大挠度计算值v = 0.677×4.6×2504/(100×9500×48.6×104)=0.026 mm；面板最大允许挠度[V]=250/ 250=1 mm；面板的最大挠度计算值0.026 mm 小于面板的最大允许挠度1 mm,满足要求!三、模板支撑方木的计算:方木按照三跨连续梁计算，截面惯性矩I和截面抵抗矩W分别为:W=5×10×10/6 = 83.33 cm3；I=5×10×10×10/12 = 416.67 cm4；方木楞计算简图1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1= 25×0.25×0.17 = 1.062 kN/m；(2)模板的自重线荷载(kN/m):q2= 0.35×0.25 = 0.087 kN/m ；(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)：p1 = 2.5×0.25 = 0.625 kN/m；2.强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载q = 1.2 ×(q1 + q2)+ 1.4 ×p1 = 1.2×(1.062 + 0.087)+1.4×0.625 = 2.255 kN/m；最大弯矩M = 0.1ql2 = 0.1×2.255×12 = 0.225 kN·m；方木最大应力计算值σ= M /W = 0.225×106/83333.33 = 2.706 N/mm2；方木的抗弯强度设计值[f]=13.000 N/mm2；方木的最大应力计算值为 2.706 N/mm2 小于方木的抗弯强度设计值13 N/mm2,满足要求!3.抗剪验算：截面抗剪强度必须满足:τ= 3V/2bhn < [τ]其中最大剪力: V = 0.6×2.255×1 = 1.353 kN；方木受剪应力计算值τ= 3 ×1.353×103/(2 ×50×100) = 0.406 N/mm2；方木抗剪强度设计值[τ] = 1.4 N/mm2；方木的受剪应力计算值0.406 N/mm2 小于方木的抗剪强度设计值 1.4 N/mm2，满足要求!4.挠度验算:最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下:均布荷载q = q1 + q2 = 1.15 kN/m；最大挠度计算值ν= 0.677×1.15×10004 /(100×9500×4166666.667)= 0.197 mm；最大允许挠度[V]=1000/ 250=4 mm；方木的最大挠度计算值0.197 mm 小于方木的最大允许挠度4 mm,满足要求!四、木方支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P = 2.48 kN；支撑钢管计算简图支撑钢管计算弯矩图(kN·m)支撑钢管计算变形图(mm)支撑钢管计算剪力图(kN)最大弯矩Mmax = 0.93 kN·m ；最大变形Vmax = 2.612 mm ；最大支座力Qmax = 10.852 kN ；最大应力σ= 930336.315/5080 = 183.137 N/mm2；支撑钢管的抗压强度设计值[f]=205 N/mm2；支撑钢管的最大应力计算值183.137 N/mm2 小于支撑钢管的抗压强度设计值205 N/mm2,满足要求!支撑钢管的最大挠度为2.612mm 小于1000/150与10 mm,满足要求!五、扣件抗滑移的计算:按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。

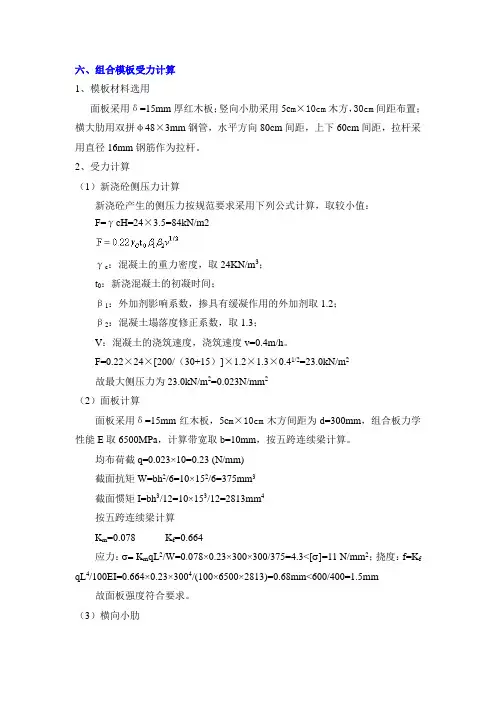

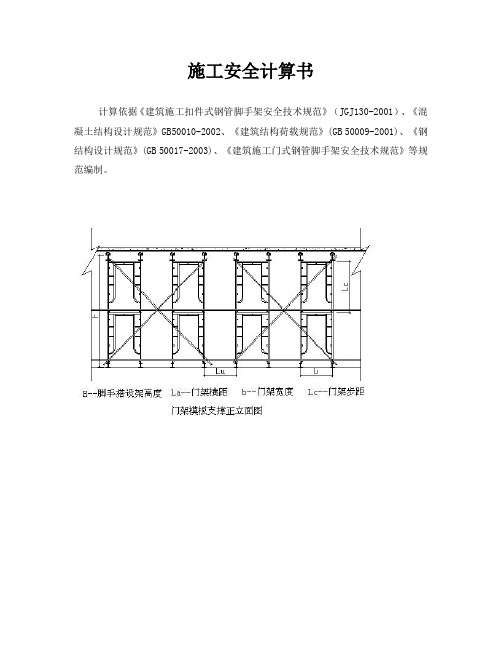

施工安全计算书计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工门式钢管脚手架安全技术规范》等规范编制。

一、参数信息1.构造参数门架型号:MF1217；扣件连接方式:单扣件；脚手架搭设高度(m):4.00承重架类型设置:门架垂直于梁截面；门架横距La(m):1.00；门架纵距Lb(m):1.00；门架几何尺寸:b(mm):1219.00，b1(mm):750.00，h(mm):1930.00，h 1(mm):1536.00，h2(mm):100.00，步距(m):1950.00；加强杆的钢管类型:φ48×3.5；立杆钢管类型:φ48×3.5；2.荷载参数模板自重(kN/m2):0.35；混凝土自重(kN/m3):25.0；钢筋自重(kN/m3):25.00；振捣混凝土荷载标准值(kN/m2):0.53.材料参数木材品种：杉木；木材弹性模量E(N/mm2)：9000.0；木材抗弯强度设计值fm(N/mm2)：11.0；木材抗剪强度设计值fv(N/mm2)：1.4；面板类型：胶合面板；钢材弹性模量E(N/mm2)：21000.0；钢材抗弯强度设计值fm(N/mm2)：205.0；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.楼板参数钢筋级别:二级钢HRB 335(20MnSi)；楼板混凝土强度等级::C25；每层标准施工天数:5；每平米楼板截面的钢筋面积(mm2):1440.000；楼板的计算宽度(m):4.00；楼板的计算厚度(mm):100.00；楼板的计算长度(m):4.50；施工平均温度(℃):15.000；5.板底模板参数板底横向支撑类型：方木；板底横向方木截面宽度(mm)：60.0板底横向方木截面高度(mm)：80.0板底纵向方木截面宽度(mm)：60.0板底纵向方木截面高度(mm)：80.0板底横向支撑间隔距离(mm)：250.0面板厚度(mm)：20.0二、板底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。

板模板（扣件式）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4承载能力极限状态q1＝1×max[1.2(G1k+(G2k+G3k)×h)+1.4×Q1k,1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1×max[1.2×(0.1+(24+1.1)×0.16)+1.4×2.5，1.35×(0.1+(24+1.1)×0.16)+1.4×0.7×2.5] ×1=8.439kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.16))×1＝4.116kN/m计算简图如下：1、强度验算M max＝q1l2/8＝8.439×0.252/8＝0.066kN·mσ＝M max/W＝0.066×106/37500＝1.758N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×4.116×2504/(384×10000×281250)=0.074mmν＝0.074mm≤[ν]＝L/250＝250/250＝1mm满足要求！五、小梁验算11k2k3k1k1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1×max[1.2×(0.3+(24+1.1)×0.16)+1.4×2.5，1.35×(0.3+(24+1.1)×0.16)+1.4×0.7×2.5]×0.25=2.17kN/m因此，q1静＝1×1.2×(G1k +(G2k+G3k)×h)×b=1×1.2×(0.3+(24+1.1)×0.16)×0.25=1.295kN/mq1活＝1×1.4×Q1k×b=1×1.4×2.5×0.25＝0.875kN/m计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×1.295×0.932+0.125×0.875×0.932＝0.235kN·mM2＝q1L12/2=2.17×0.152/2＝0.024kN·mM max＝max[M1，M2]＝max[0.235，0.024]＝0.235kN·mσ=M max/W=0.235×106/64000=3.665N/mm2≤[f]=15.44N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×1.295×0.93+0.625×0.875×0.93＝1.261kN V2＝q1L1＝2.17×0.15＝0.325kNV max＝max[V1，V2]＝max[1.261，0.325]＝1.261kNτmax=3V max/(2bh0)=3×1.261×1000/(2×60×80)＝0.394N/mm2≤[τ]=1.78N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.16))×0.25＝1.079kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×1.079×9304/(100×9350×256×104)＝0.176mm≤[ν]＝L/250＝930/250＝3.72mm；悬臂端νmax＝ql14/(8EI)=1.079×1504/(8×9350×256×104)＝0.003mm≤[ν]＝2×l1/250＝2×150/250＝1.2mm满足要求！六、主梁验算q1＝1×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k， 1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1×max[1.2×(0.5+(24+1.1)×0.16)+1.4×2.5，1.35×(0.5+(24+1.1)×0.16)+1.4×0.7×2.5]×0.25＝2.23kN/mq1静＝1×1.2×(G1k+(G2k+G3k)×h)×b＝1×1.2×(0.5+(24+1.1)×0.16)×0.25＝1.355kN/mq1活＝1×1.4×Q1k×b＝1×1.4×2.5×0.25＝0.875kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.16))×0.25＝1.129kN/m承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×2.23×0.93＝2.592kN按悬臂梁，R1＝q1l1＝2.23×0.15＝0.334kNR＝max[R max，R1]＝2.592kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×1.129×0.93＝1.312kN按悬臂梁，R'1＝q2l1=1.129×0.15＝0.169kNR'＝max[R'max，R'1]＝1.312kN;计算简图如下：主梁计算简图一主梁计算简图二2、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M max/W=0.912×106/4490=203.063N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)τmax=2V max/A=2×6.719×1000/424＝31.694N/mm2≤[τ]=125N/mm2 满足要求！4、挠度验算主梁变形图一(mm)主梁变形图二(mm)跨中νmax=1.225mm≤[ν]=930/250=3.72mm悬挑段νmax＝0.485mm≤[ν]=2×100/250=0.8mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=6.513kN，R2=10.19kN，R3=10.753kN，R4=3.649kN 图二支座反力依次为R1=4.984kN，R2=10.568kN，R3=10.568kN，R4=4.984kN 七、可调托座验算按上节计算可知，可调托座受力N＝10.753kN≤[N]＝30kN满足要求！八、立杆验算l0=h=1200mmλ=l0/i=1200/15.9=75.472≤[λ]=210满足要求！2、立杆稳定性验算考虑风荷载:λ=l0/i=1200.000/15.9=75.472查表得，υ1=0.75M wd=γ0×υwγQ M wk=γ0×υwγQ(ζ2w k l a h2/10)=1×0.6×1.4×(1×0.024×0.93×1.22/10)=0.003kN·mN d=Max[R1,R2,R3,R4]+1×γG×q×H=Max[6.513,10.568,10.753,4.984]+1×1.35×0.15×5=11.7 66kNf d=N d/(υ1A)+M wd/W＝11.766×103/(0.750×424)+0.003×106/4490=37.601N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=5/13.2=0.379≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l a×ωfk=0.93×0.261=0.243kN/m：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= l a×H m×ωmk=0.93×0.6×0.153=0.085kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×52×0.243+5×0.085=3.461kN.m参考《规范》GB51210-2016 第6.2.17条：B2l a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l a(g k1+ g k2)+2ΣG jk b j =B2l a[qH/(l a×l b)+G1k]+2×G jk×B/2=13.22×0.93×[0.15×5/(0.93×0.93)+0.5]+2×1×13.2/2=2 34.738kN.m≥3γ0M ok =3×1×3.461=10.383kN.M满足要求！十一、立杆地基基础验算f u ak1.254×140 =175.56kPa满足要求！。

板模板（扣件式）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《建筑结构可靠性设计统一标准》GB50068-20185、《混凝土结构设计规范》GB 50010-20106、《建筑结构荷载规范》GB 50009-20127、《钢结构设计标准》GB 50017-2017一、工程属性二、荷载设计风荷载参数：三、模板体系设计荷载系数参数表：设计简图如下：模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 10000 面板计算方式简支梁楼板面板应搁置在梁侧模板上，本例以简支梁，取1m单位宽度计算。

W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 承载能力极限状态q1＝γ0×[1.3×(G1k +(G2k+G3k)×h)+1.5×γL×(Q1k +Q2k)]×b=1×[1.3×(0.1+(24+1.1)×0.14)+1.5×0.9×2.5]×1=8.073kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.14))×1＝3.614kN/m计算简图如下：1、强度验算M max＝q1l2/8＝8.073×0.252/8＝0.063kN·mσ＝M max/W＝0.063×106/37500＝1.682N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×3.614×2504/(384×10000×281250)=0.065mmν＝0.065mm≤[ν]＝L/250＝250/250＝1mm满足要求！五、小梁验算小梁类型方木小梁截面类型(mm) 60×80小梁抗弯强度设计值[f](N/mm2) 15.444 小梁抗剪强度设计值[τ](N/mm2) 1.782小梁截面抵抗矩W(cm3) 64 小梁弹性模量E(N/mm2) 9350小梁截面惯性矩I(cm4) 256 小梁计算方式二等跨连续梁q1＝γ0×[1.3×(G1k +(G2k+G3k)×h)+1.5×γL×(Q1k +Q2k)]×b=1×[1.3×(0.3+(24+1.1)×0.14)+1.5×0.9×2.5]×0.25＝2.083kN/m因此，q1静＝γ0×1.3×(G1k+(G2k+G3k)×h)×b=1×1.3×(0.3+(24+1.1)×0.14)×0.25＝1.24kN/mq1活＝γ0×1.5×γL×(Q1k + Q2k)×b=1×1.5×0.9×2.5×0.25＝0.844kN/m计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×1.24×0.92+0.125×0.844×0.92＝0.211kN·m M2＝q1L12/2=2.083×0.0012/2＝0kN·mM max＝max[M1，M2]＝max[0.211，0]＝0.211kN·mσ=M max/W=0.211×106/64000=3.296N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×1.24×0.9+0.625×0.844×0.9＝1.172kNV2＝q1L1＝2.083×0.001＝0.002kNV max＝max[V1，V2]＝max[1.172，0.002]＝1.172kNτmax=3V max/(2bh0)=3×1.172×1000/(2×60×80)＝0.366N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.14))×0.25＝0.954kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×0.954×9004/(100×9350×256×104)＝0.136mm ≤[ν]＝L/250＝900/250＝3.6mm；悬臂端νmax＝ql14/(8EI)=0.954×14/(8×9350×256×104)＝0mm≤[ν]＝2×l1/250＝2×1/250＝0.008mm满足要求！六、主梁验算1、小梁最大支座反力计算q1＝γ0×[1.3×(G1k +(G2k+G3k)×h)+1.5×γL×(Q1k +Q2k)]×b=1×[1.3×(0.5+(24+1.1)×0.14)+1.5×0.9×2.5]×0.25＝2.148kN/m q1静＝γ0×1.3×(G1k+(G2k+G3k)×h)×b＝1×1.3×(0.5+(24+1.1)×0.14)×0.25＝1.305kN/mq1活＝γ0×1.5×γL×(Q1k + Q2k)×b ＝1×1.5×0.9×2.5×0.25＝0.844kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.14))×0.25＝1.004kN/m承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×2.148×0.9＝2.417kN按二等跨连续梁按悬臂梁，R1＝(0.375q1静+0.437q1活)L+q1l1＝(0.375×1.305+0.437×0.844)×0.9+2.148×0.001＝0.774kN主梁2根合并，其主梁受力不均匀系数=0.6R＝max[R max，R1]×0.6＝1.45kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×1.004×0.9＝1.129kN按二等跨连续梁悬臂梁，R'1＝0.375q2L+q2l1＝0.375×1.004×0.9+1.004×0.001＝0.34kN R'＝max[R'max，R'1]×0.6＝0.677kN;计算简图如下：主梁计算简图一主梁计算简图二2、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M max/W=0.475×106/4490=105.823N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)τmax=2V max/A=2×3.585×1000/424＝16.909N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)主梁变形图二(mm)跨中νmax＝0.563mm≤[ν]＝L/250=3.6mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=2.855kN，R2=5.689kN，R3=5.753kN，R4=1.652kN 图二支座反力依次为R1=2.215kN，R2=5.76kN，R3=5.76kN，R4=2.215kN 七、可调托座验算按上节计算可知，可调托座受力N＝5.76/0.6=9.599kN≤[N]＝30kN满足要求！八、立杆验算1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(1500+2×200)=2633mm非顶部立杆段：l0=kμ2h =1×1.755×1500=2632mmλ=max[l01，l0]/i=2633/15.9=165.597≤[λ]=210满足要求！2、立杆稳定性验算考虑风荷载:顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(1500+2×200)=3042mm非顶部立杆段：l0=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l0]/i=3042/15.9=191.321查表得，φ1=0.197M wd=γ0×γLφwγQ M wk=γ0×γLφwγQ(ζ2w k l a h2/10)=1×0.9×0.6×1.5×(1×0.022×0.9×1.52/10)=0.004kN·mN d=Max[R1,R2,R3,R4]/0.6+1×γG×q×H=Max[2.855,5.76,5.76,2.215]/0.6+1×1.3×0.15×7.4=1 1.042kNf d=N d/(φ1A)+M wd/W＝11.042×103/(0.197×424)+0.004×106/4490=132.999N/mm2≤[σ]=2 05N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条:支撑脚手架独立架体高宽比不应大于3.0H/B=7.4/9=0.822≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l a×ωfk=0.9×0.211=0.19kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l a×H m×ωmk=0.9×0.8×0.199=0.143kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×7.42×0.19+7.4×0.143=6.26kN.m参考《规范》GB51210-2016 第6.2.17条：B2l a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l a(g k1+ g k2)+2ΣG jk b j=B2l a[qH/(l a×l b)+G1k]+2×G jk×B/2=92×0.9×[0.15×7.4/(0.9×0.9)+0.5]+2×1×9/2=145.35kN .m≥3γ0M ok =3×1×6.26=18.779kN.M满足要求！十一、立杆地基基础验算立杆底垫板的底面平均压力p＝N/(m f A)＝11.042/(0.9×0.1)＝122.689kPa≤γu f ak＝1.254×140 =175.56kPa满足要求！。

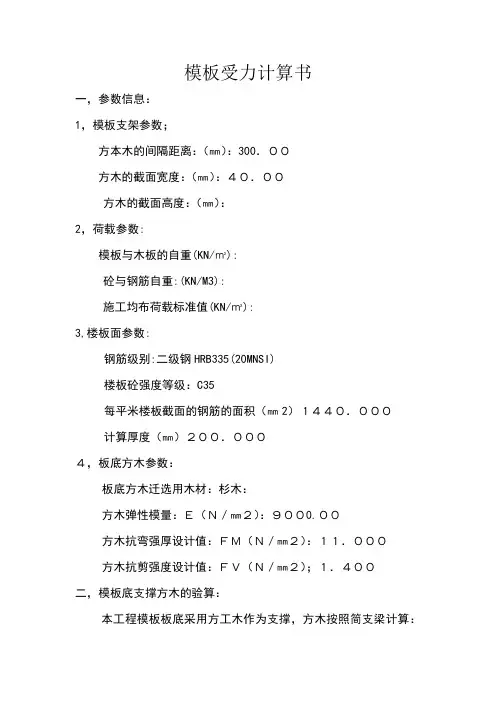

模板受力计算书一，参数信息：1，模板支架参数；方本木的间隔距离：（㎜）：300．００方木的截面宽度：（㎜）：４０．００方木的截面高度：（㎜）：2，荷载参数:模板与木板的自重(KN/㎡):砼与钢筋自重:(KN/M3):施工均布荷载标准值(KN/㎡):3,楼板面参数:钢筋级别:二级钢HRB335(20MNSI)楼板砼强度等级：C35每平米楼板截面的钢筋的面积（㎜2）１４４０．０００计算厚度（㎜）２００．０００４，板底方木参数：板底方木迁选用木材：杉木：方木弹性模量：Ｅ（Ｎ／㎜２）：９００0.００方木抗弯强厚设计值：ＦＭ（Ｎ／㎜２）：１１．０００方木抗剪强度设计值：ＦＶ（Ｎ／㎜２）；１．４００二，模板底支撑方木的验算：本工程模板板底采用方工木作为支撑，方木按照简支梁计算：方木截面惯性矩Ｉ和截面抵抗矩Ｗ分别为：Ｗ＝Ｂ×Ｈ２／６＝４.０００×８.０００２／６＝４２.７００㎝3I=B×H3/12=×12=㎝4木楞计算1,荷载计算⑴钢筋砼板自重红线荷载(KN/M):q1=××=M:⑵模板的自重线荷载(KN/M)q2=×=M:⑶活荷载为施工荷载标准值(KN)q3=××=2,抗弯强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩之和,计算公式如下;均布荷载:q =×(q1＋q2)=×＋=M:集中荷载:q=×q1=×=:最大弯矩:M=q×1/4×12/8=××4+×8=最大支座力:N=q/2+q×1/2=+×2=截面应力: α=M/W== m㎡方木最大应力计算值为：MM2,小于方木抗弯强度值MM2, 满足要求。

3，抗剪强度验算：其中最大剪力：V=×2+2=:截面受剪应力计算值: T=3××103/(2××=MM2截面抗剪强度计算值:[FV]=MM2方木的最大受剪应力计算值:MM2,小于方木抗剪强度设计值:MM2，满足要求。

板模板（门架）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工门式钢管脚手架安全技术标准》JGJ/T128-20193、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-20176、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性二、荷载设计风荷载参数：三、模板体系设计荷载系数参数表：设计简图如下：模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，以简支梁，取1m单位宽度计算。

计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm41、强度验算q1＝γ0×[1.3×(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1×[1.3×(0.1+(24+1.1)×0.15)+1.5×0.9×3 ]×1＝9.075kN/mM＝q1l2/8＝9.075×0.252/8=0.071kN·mσ＝M/W＝0.071×106/37500＝1.891N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝(γG×(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.15))×1＝3.865kN/mν＝5ql4/(384EI)＝5×3.865×2504/(384×10000×281250)＝0.07mm≤[ν]＝L/250＝250/250＝1mm满足要求！五、小梁验算q1＝γ0×[1.3×(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1×[1.3×(0.3+(24+1.1)×0.15)+1.5×0.9×3 ]×0.25＝2.334kN/m1、强度验算小梁弯矩图(kN·m)M＝0.212kN·mσ＝M/W＝0.212×106/64000＝3.319N/mm2≤[f]＝15.444N/mm2满足要求！2、抗剪验算小梁剪力图(kN)V＝1.274kNτ＝3V/(2bh0)=3×1.274×1000/(2×80×60)＝0.398N/mm2≤[τ]＝1.782N/mm2满足要求！3、挠度验算q＝(γG×(G1k +(G2k+G3k)×h))×b =(1×(0.3+(24+1.1)×0.15))×0.25＝1.016kN/m小梁变形图(mm)跨中：νmax＝0.193mm≤[ν]＝L/250＝1000/250＝4mm悬臂端：νmax＝0.103mm≤[ν]＝2×L/250＝2×300/250＝2.4mm满足要求！4、支座反力验算承载能力极限状态：R max=2.441kN正常使用极限状态：R max=1.063kN六、主梁验算1、小梁最大支座反力计算q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×3]×0.25＝2.399kN/mq2＝(γG×(G1k +(G2k+G3k)×h))×b =(1×(0.5+(24+1.1)×0.15))×0.25＝1.066kN/m承载能力极限状态:同上面小梁验算过程得：P=R max×0.6=2.509×0.6 =1.506kN正常使用极限状态:同上面小梁验算过程得：P=R'max×0.6=1.115×0.6 =0.669kN2、抗弯验算计算简图如下：主梁弯矩图(kN·m)M max＝0.758kN·mσ＝M max/W＝0.758×106/4490＝168.767N/mm2≤[f]＝205N/mm2满足要求！3、抗剪验算主梁剪力图(kN)V max＝4.861kNτmax＝2V max/A=2×4.861×1000/424＝22.931N/mm2≤[τ]＝125N/mm2满足要求！4、挠度验算主梁变形图(mm)跨中：νmax＝1.906mm≤[ν]＝L/250＝1200/250＝4.8mm悬臂端：νmax＝0.626mm≤[ν]＝2×L/250＝2×400/250＝3.2mm满足要求！5、支座反力计算承载能力极限状态R max＝7.212kN门架立杆所受主梁传递的最大支座力为:P max= R max/Ks= 7.212/0.6=12.02kN 七、可调托座验算可调托座受力N＝12.02kN≤[N]＝30kN满足要求！八、门架稳定性验算架体构配件及附件自重产生的轴向力标准值N Gk1：q1=G mk+G jk n j+G pk n p×4/5+G bk n b×4/5+G jk n j+G sk n s=0.22+0.04×1+0.16×2×4/5+0.18×2×4/5+0.01×2+0.01×2=0.844kNq2=G gk(b+l a)×5/4=0.045×(1.2+0.9)×5/4=0.118kNq3=G zk n z+G xk n x=0.02×2+0.02×1=0.06kNq4=2×G gk×4×l b/cos(arctan((5×h0)/(4×l b)))=2×0.045×4×1/cos(arctan((5×1.9)/(4×1)))=0 .926kNq5=G gk×(b+l a+l b)=0.051×(1.2+0.9+1)=0.157kNN Gk=(q1+q2+q3+q4+q5+G fk)/h0=(0.844+0.118+0.06+0.926+0.157+0.05)/1.9=1.134kN/ mN Gk1= N Gk×H=1.134×3.9=4.423 kN其他永久荷载产生的轴向力标准值N Gk2：N Gk2=((G2k+G3k)×h+G1k)×((l a+b)×l b)=((24+1.1)×0.15+0.5)×((0.9+1.2)×1)=8.957kN 施工荷载产生的轴向力标准值N Q1k：N Q1k=Q1k×((l a+b)×l b)=3×((0.9+1.2)×1)=6.3kN立杆轴向力设计值为N d：N = γ0N d＝γ0[γG(N Gk1+N G2k)+γQ×γL×N Q1k]=1×[1.3×(4.423+8.957)+1.5×0.9×6.3]＝25.899kN风荷载作用于立杆产生的弯矩设计值M wd:M w= γ0×M wd＝γ0×γLφw×γQ×Mωk=γ0×γLφw×γQ×(ζ2×ωk×l b×h2/10)＝1×0.9×0.6×1.5×(0.5×0.035×1×1.92/10)＝0.005kN·m立杆换算截面惯性矩I=I0+I1×h1/h0 =121900+14200×1550/1900=133484.211mm4立杆换算截面回转半径i=(I/A)0.5=(133484.211/489)0.5=16.522mmλ=k0h0/i=1.13×1900/16.522=130，查表得，φ＝0.396σ＝N/(φA) + M w/W ＝25898.843/(0.396×489×2)+0.005×106/5080＝67.88N/mm2≤[f d]=1×205=205N/mm2满足要求！九、高宽比验算《建筑施工门式钢管脚手架安全技术标准》JGJ/T128-2019表6.4.1，满堂支撑架高宽比宜小于等于3H/B=3.9/15=0.26≤3满足要求！十、抗倾覆验算风荷载作用在计算单元架体上的水平力标准值：F wf=(l a + b)×H×ωfk=(0.9+1.2)×3.9×0.506=4.144kN风荷载作用在支架外侧模板上产生的水平力标准值：F wm= (l a + b)×H m×ωmk=(0.9+1.2)×1×0.338=0.71kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M wq：M wq=H×(0.5F wf+F wm)=3.9×(0.5×4.144+0.71)=10.849kN参考《建筑施工门式钢管脚手架安全技术标准》JGJ/T128-2019第5.4.12条B2l a(g k1+ g k2)+2ΣG jk b j≥3γ0M wqg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l a(g k1+ g k2)+2ΣG jk b j =B2×(l a +b)×N Gk1/((l a+b)×l b)+2×G jk×B/2=152×(0.9+1.2)×4.423/((0.9+1.2)×1)+2×1×15/2=1010. 26kN.m≥3γ0M wq =3×1×10.849=32.548kN.m满足要求！。

板模板(木支撑)计算书模板支架采用木顶支撑，计算根据《木结构设计规X》（GB50005-2003）、《混凝土结构设计规X》（GB50010-2002）、《建筑结构荷载规X》(GB 50009-2001)、《建筑施工计算手册》江正荣著、建筑施工手册》（第四版）等编制。

一、参数信息1、模板支架参数横向间距或排距(m): 1.000；纵距(m): 1.000；立柱长度(m): 3.000；立柱采用圆木:圆木小头直径(mm): 80.000；圆木大头直径(mm): 100.000；斜撑截面宽度(mm)：30.000；斜撑截面高度(mm)：40.000；帽木截面宽度(mm)：60.000；帽木截面高度(mm)：80.000；斜撑与立柱连接处到帽木的距离(mm): 600.000；板底支撑形式：圆木支撑；方木的间隔距离(mm)：300.000；圆木的小头直径(mm)：50.000；2、荷载参数模板与木板自重(kN/m2)：0.350；混凝土与钢筋自重(kN/m3)：25.000；施工均布荷载标准值(kN/m2)：2.000；3、楼板参数钢筋级别：二级钢HRB 335(20MnSi)；楼板混凝土强度等级：C35；每层标准施工天数：8；每平米楼板截面的钢筋面积(mm2)：1440.000；楼板的计算跨度(m)：4.000；楼板的计算宽度(m)：4.500；楼板的计算厚度(mm)：120.000；施工期平均气温(℃)：25.000；4、板底圆木参数板底圆木选用木材：杉木；圆木弹性模量E(N/mm2)：9000.000；圆木抗弯强度设计值f(N/mm2)：11.000；m圆木抗剪强度设计值f(N/mm2)：1.400；v5、帽木方木参数帽木方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000(N/mm2)：11.000；方木抗弯强度设计值fm(N/mm2)：1.400；方木抗剪强度设计值fv6、斜撑方木参数斜撑方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000；(N/mm2)：11.000；方木抗压强度设计值fv7、立柱圆木参数立柱圆木选用木材：杉木；圆木弹性模量E(N/mm2)：9000.000；(N/mm2)：10.000；圆木抗压强度设计值fv二、模板底支撑方木的验算:本工程模板板底采用圆木作为支撑，圆木按照简支梁计算；圆木截面惯性矩I和截面抵抗矩W分别为：W = 0.0982×d3= 0.0982×5.0003 = 12.275 cm3；I = 0.0491×d4= 0.0491×5.0004 = 30.688 cm4；木楞计算简图1、荷载的计算：(1)钢筋混凝土板自重线荷载(kN/m)：q1= 25.000×0.120×0.300 = 0.900 kN/m；(2)模板的自重线荷载(kN/m)：q2= 0.350×0.300 = 0.105 kN/m；(3)活荷载为施工荷载标准值(kN)：p1= 2.000×1.000×0.300 = 0.600 kN；2、抗弯强度验算：最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩之和，计算公式如下:均布荷载q = 1.2×(q1+q2) = 1.2×(0.900+0.105) = 1.206 kN/m；集中荷载P = 1.4×p1= 1.4×0.600 = 0.840 kN；最大弯距M = P×l/4+q×l2/8 = 0.840×1.000/4+1.206×1.0002/8= 0.361 kN；最大支座力N = P/2+q×l/2 = 0.840+1.206×1.000/2 = 1.023 kN ；截面应力σ = M/W = 0.361/0.012 = 29.389 N/mm2；圆木的最大应力计算值为29.389N/mm2，大于圆木抗弯强度设计值11.000N/mm2，不满足要求！3、抗剪强度验算：最大剪力的计算公式如下：截面抗剪强度必须满足下式：其中最大剪力：V = 1.206×1.000/2+0.840/2 = 1.023 kN；截面受剪应力计算值：T = 3×1.023×103/(2×40.000×60.000) = 0.639N/mm2；截面抗剪强度设计值：[f] = 1.400 N/mm2；v圆木的最大受剪应力计算值为0.639N/mm2，小于圆木抗剪强度设计值1.400N/mm2，满足要求！4、挠度验算：最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，按规X规定，挠度验算取荷载标准值，计算公式如下：均布荷载 q = q1+q2 = 0.900+0.105 = 1.005 kN/m；集中荷载 p = 0.600 kN最大变形ω = 5×1.005×1.000×1012/(384×9000.000×30.688×104) +0.600×1.000×109/(48×9000.000×30.688×104)= 4.743 mm；圆木的最大挠度为4.743mm，大于最大容许挠度4.000mm，不满足要求！三、帽木验算:支撑帽木按照集中以与均布荷载作用下的两跨连续梁计算；集中荷载P取纵向板底支撑传递力：P = 1.206×1.000+0.840 = 2.046 kN；均布荷载q取帽木自重：q = 1.000×0.060×0.080×3.870 = 0.019 kN/m；截面抵抗矩：W = b×h2/6 = 6.000×8.0002/6 = 64.000 cm3；截面惯性矩：I = b×h3/12= 6.000×8.0003/12 = 256.000 cm4；帽木受力计算简图经过连续梁的计算得到帽木剪力图(kN)帽木弯矩图(kN.m)帽木变形图(mm)经过连续梁的计算得到各支座对支撑梁的支撑反力由左至右分别为：R[1] = 2.426 kN；R[2] = 4.169 kN；R[3] = 1.608 kN；最大弯矩 Mmax= 0.222 kN.m；最大变形ωmax = 0.118 mm；最大剪力 Vmax= 2.494 kN；截面应力σ = 3.462 N/mm2。

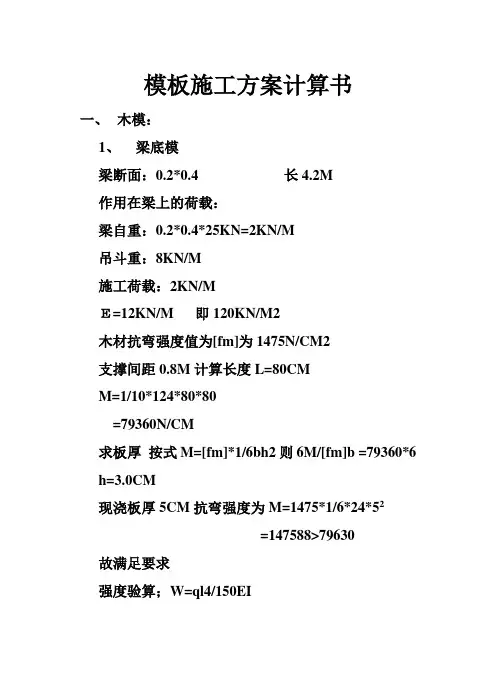

模板施工方案计算书一、木模：1、梁底模梁断面：0.2*0.4 长4.2M作用在梁上的荷载：梁自重：0.2*0.4*25KN=2KN/M吊斗重：8KN/M施工荷载：2KN/MΕ=12KN/M 即120KN/M2木材抗弯强度值为[fm]为1475N/CM2支撑间距0.8M计算长度L=80CMM=1/10*124*80*80=79360N/CM求板厚按式M=[fm]*1/6bh2则6M/[fm]b =79360*6 h=3.0CM现浇板厚5CM抗弯强度为M=1475*1/6*24*52=147588>79630 故满足要求强度验算；W=ql4/150EI=1200*804/150*104*36.458*103=0.093〈L/250=0.32故满足要求2、侧模板断面0.20*0.4M自重R=25KN/M3设计要求坍落度3CM，影响修正系数0.85（B0）砼初凝时间为2小时（T0）砼入模温度20℃砼浇筑速度8M2/H（V）立柱间距80CM计算侧压力F=0.22rt0B0V1/2=0.22*25*2*0.85*81/2=31.1KN/M=311N/CMM=t0*311*802=199040N.CM侧模厚3CM加5CM*10CM方木二根其抗弯强度为=1495*1/6*(40*32+10*52*2)=214283N/CM>199040N/CM挠度W=QL4/150EL=311*804/150*10*103*41*103=0.323、顶撑梁0.2*0.4，长4.2米计算荷载Q=0.2*0.4*2500=200KN/M木模Q=40KN/M施工荷载Q=1000KN/ME=1240KN/M元楞梢径7CM截面A=38.4CM2顺绞受压强度355KQ/CM2K1：可能超过标准荷载的系数（1.2）K2：允许偏差对结构产生不利影响的系数（1.1）K3：结构计算取最小值K4：木材可能低于平均值的降低系数（0.67）K5：天然缺陷影响木材强度降低的系数（0.67）K6：干燥缺陷影响木材强度降低的系数（1.00）K3=1-2.33V（V取0.129）=0.7[W]=K3K4K5K6/K1K2=84.5KQ/CM2顶撑长2.9米纵拉条计算长度L0=1/2L顶撑间距70CM 顶撑长细比：a=1.45：r（r为元木回转半径D/4）=1.45：1.75=82.8〉80二、钢模柱基及框架，采用钢模及钢支撑，其强度刚度足以满足施工要求，柱基施工时（独立基础）先将基础的外围模板尺寸满足，然后根据定位轴线将其固定，四周均匀分收，柱扩大面必须搭起满堂脚手钢管必须支撑在稳固平面，加垫块，先拼成柱筒，然后根据轴线将其用线垂吊正，底部框架梁，梁底板必须起拱，高度为1/2000L，梁跨上部荷载较小，故不进行受力计算，用钢管支撑，我公司已有成熟施工进眼经验，重点模板支立必须在细部处理上，梁柱接头处保证截面尺寸及垂直度。
