068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。

产品具有精度高、体积小、安装方便等优点。

可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。

2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。

6操作与显示6.2显示界面上电后显示正向有功电能。

可通过三类查看键实现翻屏显示。

各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。

安科瑞PZ系列电力监控仪表安装使用说明书提要：本文简要介绍了安科瑞PZ系列电力监控仪表的基本功能和特点，然后结合实际操作，详细阐述了该产品的安装、调试和使用方法，最后给出了注意事项和常见故障的解决方法。

一、产品概述安科瑞PZ系列电力监控仪表是一种用于电力系统监测和分析的专业仪器，可以实时监测电力系统的电压、电流、功率因数等参数，还可以实现对电力质量的监测和分析。

该产品具有价格实惠、功能齐全、安装方便等特点，广泛应用于各种电力系统的监测与管理。

二、安装步骤1、选择安装位置安装位置应该选择在电源系统的主干线上，即进入变压器前的主线或其他较大电流的支路上。

安装位置还应满足以下条件：（1）位置空旷，通风良好；（2）安装处应避免受振动、冲击、湿度等环境因素的影响；（3）应保证与相邻设备之间有足够的安全距离。

2、安装电源线将电源线插入仪表接口，注意极性，然后将仪表的另一端连接到电源插座上。

3、安装电流互感器将电流互感器安装在所选取的电缆上，周围不应存在易导致误差的磁性或电感性物体。

并使用扳手拧紧安装螺丝。

4、安装电压互感器将电压互感器安装在线路上，电压互感器的一端连接到电位器上，另一端与测试仪上的U1、U2端相连。

三、调试方法1、电流校准在单相接线模式下，将电流互感器安装在所需测量的长度处，调节仪器上的校准电位器，使仪器上显示的电流值达到实际电流值。

2、电压校准电压测量值可通过电源接线来自动修正，也可手动校准。

电压校准时，将测试仪连接到220V的市电上，调整仪器上的电压校准旋钮，使仪器显示的电压值与实际值相等。

3、功率测量校准调整功率校准旋钮，使测量的功率值与实际值相等。

四、使用方法1、启动与关闭打开仪表开关，仪表亮灯。

关闭时，先按“关闭”键使仪表灯熄灭，然后切断电源。

2、参数测量参数测量前，必须先进行电源及校准检查。

在测量时，确保仪表正常工作且上下限报警设置合理；通常建议定时检查仪器，保障仪表的精度与正常工作。

交流检测仪表品种及选型方法安科瑞电气股份有限公司1、概述交流检测仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。

带RS-485通讯接口，采用Modbus-RTU协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

2、国内主要品牌及型号国内生产交流检测仪表厂家、型号品牌繁多，主要常见的产品有：珠海派诺PMAC600A、PMAC600C、PMAC600D、PMAC600B/BH；北京爱博精电EV100、EV300、DV300、EV361、EV362、EV382、EV384、EV387、EV390、DV301、DV302、DV322、DV327、DV301、DV330、；丹东华通测控PDM-803A、PDM-801A、PDM-803V、PDM-803P；合肥友恒YH20AA、YH20DA、YH20AU、YH20DU、YH20P-9S、YH20Q、YH20PF、YH20AA-9S3、YH20AU-9S3；亚特尔PROEX、PROEXI31/I33、PROEXU31/U33、PROEXF31、PROEXDI31、PROEXDU31、PROEXL31、PROEXP31、PROEXQ31、PROEXS32、PROEXI31S、PROEXU31S；上海安科瑞PZ48-AI、PZ72-AI、PZ72L-AI、PZ80-AI、PZ80L-AI、PZ96-AI、PZ96L-AI、PZ42-AI、PZ42L-AI单相电流表，PZ48-AI3、PZ72-AI3、PZ72L-AI3、PZ80-AI3、PZ80L-AI3、PZ96-AI3、PZ96L-AI3、PZ42-AI3、PZ42L-AI3三相电流表，PZ48-AV、PZ72-AV、PZ72L-AV、PZ80-AV、PZ80L-AV、PZ96-AV、PZ96L-AV、PZ42-AV、PZ42L-AV单相电压表，PZ48-AV3、PZ72-AV3、PZ72L-AV3、PZ80-AV3、PZ80L-AV3、PZ96-AV3、PZ96L-AV3、PZ42-AV3、PZ42L-AV3三相电压表，PZ48-F、PZ72-F、PZ72L-F、PZ80-F、PZ80L-F、PZ96-F、PZ96L-F、PZ42-F、PZ42L-F频率表，PZ72-P、PZ72L-P单相功率表，PZ80-P4、PZ80-P3、PZ80L-P4、PZ80L-P3、PZ96(L)-P4、PZ96(L)-P3、PZ42(L)-P4、PZ42(L)-P3、三相功率表，PZ72-E、PZ72L-E单相电能表，PZ80-E4、E3、PZ80L-E4、E3、PZ96-E4、PZ96L-E4、PZ42-E4、PZ42L-E4三相电能表；斯菲尔PA194I-9K1、PA194I-AK1、PA194I-DK1、PZ194U-9K1、PZ194U-AK1、PZ194U-DKY1、PA194I-9K4、PA194I-2KA、PZ194U-9K4、PZ194U-AK4、PZ194U-9KY3、PZ194U-2KA、PD194UI-2K4、PD194UI-2KA、PS194P-1K1、PS194P-3K1、PS194P-9K1、PD194PQ-2K4、PD194PQ-9K4、PA194I-2D4T、PA194I-9D4、PZ194U-2D4T、PZ194U-9D4、PS194P-2D4T、PA194I-2S4T、PA194I-2S4L、PA194I-2S1T、PA194I-4S5T、PZ194U-1S1T、PZ194U-2S4T、PZ194U-2S4L、PZ194U-9S1K、PZ194U-9S4J、PZ194U-9S4K、PS194P-2S1T、PS194P-4S1J、PD194UI-2S4T、PD194PQ-2S4T、PD194UI-9S4K、PD194PQ-2S4T、PD194UI-9S4K、PD194PQ-9S4J；西安超龙CHZ484F-AI、CHZ121F-AI、CHZ969F-AI、CHZ484F-AV、CHZ969F-AV、CHZ484F-AV3、CHZ121F-AV3、CHZ969F-AV3、CHZ969F-AIV3；北京易艾斯得EM200-U、EM200-I、EM200-PF、EM200-I3、EM200-PQ、EM200、EM200-DI4、EM200-U-DI4、EM200-I-DI4、EM200-PF-DI4、EM200-PQ-DI4、EM200-N；上海二工PA800H-B、PZ800H-A、PW800H-A、PX800H-A、PX800H-B、PP800H-A、PT800H-A；深圳中电PMC-51V/51I/51M单相数字式多功能测控电表、PMC-501A通用型三相数字式多功能电表；苏州万龙ST400智能型电力测控仪表；深圳高力特GGE ET3000电力监控单元，GGE ET2000；广州汉光PA866K、PZ866K、PS866K；江阴科达PA211、PS211、PX211、PP211；江阴东瑞PD204I、PD205、PD204M、PD205U、PD204P、PD204H；合肥英特YTA1-1BX、YTAU-BX、YTAI-3BF、YTAU-3BF、YTAI-3IF、YTAI-1BF、YTAU-1BF、YTAP、YTAQ、YTAF、YTAI-1BW、YTAU-1BW；因泰莱IDM30、IDM30H；常熟开关厂CE1-AD、CE1-AV、CE1-VD、CE1-Z；昆明阳光PM9881A-2S1、PM9881A-34S、PM9883A-21S；上海宾瑞（博瑞尼）E201、E202、E203-AU、E203-AI、E203-AS、E202-AS；珠海大唐DTM810、DTM811、DTM812、DTM813、DTM730、DTM731、DTM732、DTM733、DTM734、DTM735、DTM736、DTM710、DTM711、DTM712、DTM713；陕西和创HF96-AVI、HF96-3V、HNF96-3V、HNF96-AV、HF42-AV(I)、HF42-AVI、HNF42-AV(I)、HNF42-3V(I)、HF48-AI、HC96-DV(I)、HC96-F、HNC96-AV(I)、HC42-AV、HC42-AI、HNC42-V（I）；雅达YD2000、YD2020、YD2010、YD2030、YD2030A、YD2030AI、YD2030A2、YD8000、YD8200、YD8010、YD8300、YD8400、YD8001、YD8201、YD8301、YD8401、YD8002、YD8202、YD8302、YD8406、YD8304、YD8204、YD8303、YD8210、YD8310、YD8011、YD8211、YD8311、YD8411、YD8012、YD8312、YD8212、YD8412、YD8013、YD8313、YD8413、YD8214、YD8414、YD8216、YD8316、YD8416、YD8050、YD8250、YD8350、YD8450、YD8060、YD8260、YD8360、YD8460、YD8361、YD8063、YD8263、YD8264、YD8366、YD8466；杭州佳和GEC2010、GEC2011、GEC2012、GEC2013、GEC2014、GEC2015、GEC2020、GEC2016、GEC2021、GEC2030、GEC2040、GEC2050、GEC2060、GEC2070、GEC2090、GEC2080，网络电力仪表GEC2100、GEC2110；江阴宏峰HD284E-2S4、HD284E-2S7、HD284E-2S9等等。

三相智能电压表使用说明一、产品功能简介1.具有三相过电压、欠电压、缺相、相序及三相电压不平衡检测功能，内部有报警蜂鸣器和输出继电器，其中欠电压、相序检测和三相不平衡检测为可选项。

复位方式可选自动或手动。

2.面板上窗口交替显示三相电压，下窗口切换显示过电压、欠电压设定值,有故障时显示故障代码。

3. 支持标准Modbus RTU 协议，可与PLC、组态软件通讯。

●可提供基于此产品的上位机三相电压监控软件，可实时观察电压值，实时监控报警，设定值修改等功能。

网站提供试用版下载。

●产品的功能、参数及监控软件可按用户要求定制二、技术参数表一：参数表参数名称 参数值 备注 测量范围 55～500VAC （型号：EVR-GHLC-3P） 无需辅助工作电源0～500VAC（型号：EVR-GHLC-3PP）需辅助工作电源（85～265VAC） 误差0.2级 继电器动作延时 0～99.9秒 设为0时约为50毫秒 输出继电器 触点及容量 2常开2常闭（带公共端）7A/250VAC 或7A/30VDC （阻性负载）具体见表二备注2功耗≤5VA 安装方式 35mm 导轨安装 外形尺寸 107 mm×93 mm×59mm 重量 <400克 使用环境 温度：-20～60℃，湿度：10～85%三、参数设置及调试表二：参数设置表名称 功能默认值及设置范围Modbus 地址 1（0～32） 过电压设定值（V） 400（0～500） 过电压延时动作时间（秒） 0（0～99.9） 欠电压设定值（V） 360（0～ ）最大不能超过过电压设定值 欠电压延时动作时间（秒） 0（0～99.9） 三相电压不平衡百分比（%） （最大值-最小值）/最大值×100%10（1～100） 三相电压不平衡动作延时时间（秒） 0（0～99.9） 蜂鸣器报警时间（秒） 10（0～99.9）（如设置为99.9秒将长鸣） 电压频率选择 0（0：50Hz，1：60Hz） 复位方式 0（1：手动，0：自动） 相序检测 0（1：有效，0：无效） 欠电压保护选择 1（1：有效，0：无效） 三相不平衡保护选择 1（1：有效，0：无效）备注1、 在自动工作方式下，如电压波动较大引起继电器频繁动作，可适当增加延时。

141AM3微机综合保护装置安科瑞电气股份有限公司，艾优花，137****8831安装使用说明书V1.30安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

目录第一章装置介绍 01 概述 02功能配置 02.1 保护功能 02.2 测控功能 (1)第二章技术参数 (1)1 额定参数 (1)1.1 工作电源 (1)1.2信号电压输入 (1)1.3信号电流输入 (1)2 技术指标 (1)2.1 测量元件特性 (1)2.2 接点容量 (1)3 使用环境 (1)4 电气安全性 (2)4.1 绝缘电阻 (2)4.2 介质强度 (2)4.3 冲击电压 (2)5 电磁兼容性 (2)6 机械性能 (2)6.1 振动(正弦) (2)6.2 冲击 (2)6.3 碰撞 (2)第三章装置操作说明 (3)1 前面板说明 (3)2 按键说明 (3)3 菜单说明 (4)3.1 菜单结构 (4)3.2幅值显示 (5)3.3 DI显示 (6)3.4 遥测显示 (6)3.5 遥信显示 (6)3.6 定值显示 (6)3.7 版本显示 (6)3.8 时钟设置 (7)3.9定值修改 (7)3.10 装置地址修改 (7)3.11 通讯设置 (8)3.12 软压板设置 (8)3.13 遥控操作 (8)3.14 出错报告 (8)3.15 事件记录 (8)3.16 调试功能（制造商使用，略） (9)第四章安装与接线 (9)1 外形及开孔尺寸 (9)2 装置背部端子图及接线方法 (10)2.1 背部端子 (10)2.2 接线方法 (10)2.2.2 PT测控接线 (12)3.防跳模块 (12)第五章维护及其他问题处理 (13)附录A 装置出厂默认定值表 (13)附录B 装置事件记录清单 (15)第一章装置介绍1 概述AM3系列微机综合保护装置，集保护、测量、控制功能于一体，适用于10kV 及以下电压等级的配电线路和变压器保护，体积小巧，就地安装于中置柜、环网柜等，应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

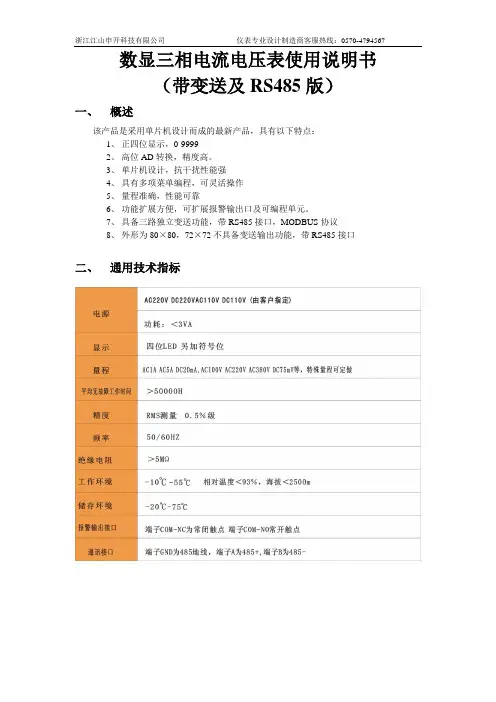

数显三相电流电压表使用说明书（带变送及RS485版）一、概述该产品是采用单片机设计而成的最新产品，具有以下特点：1、正四位显示，0-99992、高位AD转换，精度高。

3、单片机设计，抗干扰性能强4、具有多项菜单编程，可灵活操作5、量程准确，性能可靠6、功能扩展方便，可扩展报警输出口及可编程单元。

7、具备三路独立变送功能，带RS485接口，MODBUS协议8、外形为80×80，72×72不具备变送输出功能，带RS485接口二、通用技术指标三、接线图四、编程说明五、变送输出该产品具备变送输出及RS485输出。

具体操作如下：变送输出：1、首先确定仪表变送输出量程，一般可选0-20mA或4-20mA，如果需要电压信号，只需在电流输出两端并上精密电阻，输出电压精度由电阻决定。

2、第一路电流/电压对应第一路变送输出，其它二路与之类似。

3、变送输出最大值由信号量程决定，如AC5A量程，则输入电流信号为5A时对应输出20mA六、数字通讯MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。

主机查询：查询消息帧包括设备地址码、功能人码、数据信息码、校验码。

地址码表明要选中的从机设备；功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的其它附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读的寄存器数量；校验码用来检验一帧信息的正确性，为从设备提供了一种验证消息内容是否正确的方法，它采用CRC16的校准规则。

从机响应：如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。

数据信息码包括了从设备收集的数据：如寄存器值或状态。

如果有错误发生，我们约定是从机不进行响应。

003PZ系列可编程智能电测表——单相表部分（AI、AV、F、PF、P、E、DI、DV）安装使用说明书V1.7安科瑞电气股份有限公司Acrel Co.,Ltd.申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

目录1概述 (1)2产品型号规格 (1)3技术参数 (2)4安装指南 (3)4.1外形及安装开孔尺寸 (3)4.2仪表及开孔示意图 (3)4.3安装示意图 (3)4.4安装说明 (3)4.5端子及接线 (4)5使用指南 (6)5.1按键 (6)5.2菜单符号及意义 (6)5.3编程流程 (7)5.4功能设置与使用 (14)5.5测量数据查看 (16)6通讯指南 (17)6.1概述 (17)6.2协议 (17)6.3错误校验的方法 (18)6.4单相表通讯参量地址表（Word） (19)6.5通讯应用 (20)1概述PZ系列单相表，采用交流采样技术，可直接或间接测量单相电网或三相电网中某一相的电能、功率、电压、电流和频率等。

既可用于本地显示，又能与工控设备连接，组成测控系统。

产品符合企业标准Q31/0114000129C020-2016《PZ系列直流可编程数显智能表》和Q31/0114000129C017-2016《PZ系列交流可编程数显智能表》的规定。

仪表可具有RS-485通讯接口，采用Modbus-RTU协议；可带模拟量输出、继电器报警输出、开关量输入/输出。

根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数进行设置和控制。

2产品型号规格仪表型号基本功能外形可选功能PZ48-AI PZ48-AV PZ48-F 单相电流、电压、频率测量；LED数码管显示48方形1、一路RS485通讯（/C）2、一路变送输出(/M）PZ48L-AI PZ48L-AV PZ48L-F 单相电流、电压、频率测量；LCD液晶显示PZ72-AIPZ72-AV PZ72-F PZ72-PF PZ72-P PZ72-E 单相电流、电压、频率、功率、电能测量；LED数码管显示72方形1、一路RS485通讯（/C）2、一路变送输出(/M）3、变送输出+RS485通讯（/MC）4、RS485通讯+开关量2DI（/KC）5、RS485通讯+开关量2DI2DO（/KC）PZ72-DI PZ72-DV 直流电流、电压测量；LED数码管显示PZ72L-AIPZ72L-AV PZ72L-F PZ72L-PF PZ72L-P PZ72L-E 单相电流、电压、频率、功率、电能测量；LCD液晶显示PZ72L-DI PZ72L-DV 直流电流、电压测量；LCD液晶显示PZ80-AIPZ80-AV PZ80-F PZ80-PF PZ80-P PZ80-E 单相电流、电压、频率、功率、电能测量；LED数码管显示80方形1、一路RS485通讯（/C）2、一路变送输出(/M）3、变送输出+RS485通讯（/MC）4、RS485通讯+开关量2DI（/KC）5、RS485通讯+开关量2DI2DO（/KC）PZ80-DI PZ80-DV 直流电流、电压测量；LED数码管显示PZ80L-AIPZ80L-AV PZ80L-F PZ80L-PF PZ80L-P PZ80L-E 单相电流、电压、频率、功率、电能测量；LCD液晶显示PZ80L-DI PZ80L-DV 直流电流、电压测量；LCD液晶显示PZ96-AI PZ96-AV PZ96-F 单相电流、电压、频率测量；LED数码管显示96方形1、一路RS485通讯（/C）2、最多三路变送输出(/M或/M3）3、变送输出+RS485通讯（/MC或/M3C）4、RS485通讯+开关量4DI2DO（/KC）PZ96-DI PZ96-DV 直流电流、电压测量；LED数码管显示PZ96L-AI PZ96L-AV PZ96L-F 单相电流、电压、频率测量；LCD液晶显示PZ96L-DI PZ96L-DV 直流电流、电压测量；LCD液晶显示PZ42-AI PZ42-AV PZ42-F 单相电流、电压、频率测量；LED数码管显示42方形1、一路RS485通讯（/C）2、最多三路变送输出(/M或/M3）3、变送输出+RS485通讯（/MC或/M3C）4、RS485通讯+开关量4DI2DO（/KC）PZ42L-AI PZ42L-AV PZ42L-F 单相电流、电压、频率测量；LCD液晶显示注：1.电能表中，/KC(2DI&2DO)仪表无脉冲输出，其它类型有脉冲输出。

安科瑞PZ系列可编程智能电测仪表1 PZ系列交流检测仪表1.1 概述该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。

带RS-485通讯接口，采用Modbus或Profibus 协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

1.2 型号说明1.4 产品规格1.4.1 48型产品规格●外形及尺寸(mm)1.4.2 72型产品规格注：1、J(继电器越限报警输出)与第二路开关量输出复用；2、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；3、PZ72(L)-E4具备一路有功电能脉冲信号输出端口。

● 外形及尺寸(mm)1.4.3 80型产品规格注：1、J(继电器越限报警输出)与第二路开关量输出复用；2、PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口；4、PZ80(L)-AI3、A V3最多可带3路模拟量输出。

●外形及尺寸(mm)注：1、J(继电器越限报警输出)与第二路开关量输出复用；2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO 、4DI/2DO)功能时无脉冲信号输出端口；3、PZ96(L)-AI 、AI3、A V 、A V3、F 最多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)最多可带2路模拟量输出。

● 外形及尺寸(mm)1.4.5 42型产品规格1、J(继电器越限报警输出)与第二路开关量输出复用；2、PZ42(L)-AI 、AI3、A V 、A V3、F 最多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)最多可带4路模拟量输出；3、PZ42L-E4/H 最多可带2路RS485通讯接口，一路Modbus-RTU 协议，另一路可设置。

目录1. 概述2．主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。

并可显示当前各相电流电压及电网频率。

全部性能指标符合GB/T 17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。

本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。

2. 主要功能2.1 分时计量正向有功和反向有功电能；2.2 可计量有功总电能及A、B、C分相有功电能；2.3 分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4 分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5 可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6 可实时测量各相电流、电压、功率、功率因数等参数；2.7 具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8 具有历史12个月正向有功用电量记录功能；2.9 具有有功和无功测试端口，光电隔离；2.10 可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11 具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12 可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据；2.13 具有事件报警及故障报警功能；2.14 通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15 可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16 具有编程和编程禁止功能；2.17 具有电量清零及需量复位功能；2.18 具有电量冻结、整点负荷等功能；2.19 电池更换简单容易。
