监控室工作手册 第一部分监控室职责 1.1监控主管岗位职责 1)负责贯彻落实公司各项规章制度和要求，按照工作计划和目标责任内容组织部门全 面工作，并负责本部门监控人员的业务、技术、操作等培训计划的制定与落实。 2)负责监控系统电子设备的使用和日常维护管理工作，负责机电设备的报修、维修、 维护的管理工作。 3)负责技术合作、机电项目合同管理、工程管理，保证合同顺利执行。 4)负责日常运营信息、数据的汇总、分析、研究和传递分析报告。 5)负责部门员工的政治、业务学习和内部考评工作，充分调动本部门员工主观能动性， 提高部门工作效率。负责修改、完善监控室日常运转工作程序、规章制度、管理办 法。 6)完成领导交办的其他工作。 1.2监控员岗位职责 1)负责监控收费站点交通流量，根据指令合理调度车道，确保道路畅通。 2)负责收集发布交通信息，并通过可变情报板向车户提供信息。 3)负责对收费员的工作进行监督、指导并及时发现、处理、记录在收费过程中发生的 异常情况，重大异常情况及时报监控主管。 4)熟悉监控系统的操作，负责监控图像录制，确保监控工作的数据完整。 5)负责记录、传送各类投诉电话、业务电话、值班电话等信息。 6)负责对收费员收费帐单核对、清账、打印报表。 7)监控免费车辆的通行，准确把握免征车辆的范围。 8)熟悉监控系统功能，熟练掌握各项操作规程。确保收费系统、监控系统的数据完整。 9)完成领导交办的其他工作。
第二部分监控室管理制度 2.1监控员工作规范 1)遵守公司的各项规章制度，爱岗敬业、团结协作、争优创先、文明服务。 2)工作着装规范：凡在办公区域内着工作服。服装整洁，没有污渍，不浓装艳抹、涂 指甲，进出监控室要更换用鞋。 3)工作程序：详见各类事件处理程序及设备操作程序。 4)工作准则: 工作日提前十分钟到工作岗位，自觉整理内务，保持工作环境的整洁， 严禁乱摆乱放；各类信息要及时准确记录、归档；非值班员下班时关闭计算机、打 印机等办公设备和电器，监控员作好工作交接，特殊事件及时向领导汇报及请示。 5)工作要求：严格规范、信息及时、传递准确、业务精通、反应迅速、应答灵活、操 作安全。 2.2监控室信息传递制度 为确保各种信息迅速传递至各相关部室，信息传递信息实行首问责任制度，大力推行无缝隙无漏洞，以促进公司的各项工作顺利开展，特制定本制度。 1)收费站及道路发生各种异常情况及监控室第一时间获取，由监控员做好记录并根据 信息类别传达，并跟踪整个信息情况处理过程。 2)信息类别 信息类别分为收费业务信息、道路监控信息、上级部门指示信息和重大突发事件信息。 （一）收费业务信息指收费现场特殊情况、投诉、咨询、设备故障等信息，由监控室和收费站直接处理的信息。 （二）道路监控信息指道路发生交通事故、拥堵、封路、火警、盗抢、以及因上述情况采取的导流、分流等特殊情况，由监控室与路产部门共同协作处理的信息。 （三）重大突发事件信息指监控室或收费站无法单独处理，需公司领导下达指示的信息。 3)信息传达及时限 （一）收费业务信息由监控员直接传递到收费站处理。 （二）道路监控信息由监控员直接、路产共同协作处理。 （三）重大突发事件信息逐级上报（监控员→监控主管→收费站站长→公司领导）。 以上信息为时时信息，接到信息立即通知或上报，不得超过3分钟，特殊情况要注明原因。
EF-ACS/B256型电气火灾监控设备操作说明 EF-ACS/B256型电气火灾监控设备是我公司最新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品，具有超早期、高智能、小型化、多功能、高可靠性、简单实用等特点。该装置是在跟踪国际电气火灾探测报警技术的最新发展方向，并结合我公司多年来在工业领域及民用建筑中应用电气火灾探测报警产品所积累下的 大量宝贵经验的基础上研制成功的。该监控设备采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，这一切使整个系统易于安装、调试及维护。 EF-ACS/B256型电气火灾监控主机采用RS485总线制数据传输方式，配接我公司的CS-R8型剩余电流式探测器、ACS-T8型温度式探测器和ACS-RT型剩余电流温度式探测器，组成大容量电气火灾监控报警系统，系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备，适用于高层建筑和工业场所的超早期电气火灾监控及自动灭火。 工作原理主机板主要由电源电路、主机电路和通讯接口电路组成，电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，消电池的自放电，保证电池供电时的容量。同时电源自行检测主、备电的工作状态，例如主电欠压、备电欠压、备电短路、备电断路等等。主机电路由单片机、程序存储器、数据存储器、接口电路组成。单片机采用16bits的PIC24F系列，功能强大，指令丰富，运算速度快是应用广泛的抗干扰能力强的优秀单片机。通讯接口电路由RS485专用通讯接口芯片实现与探测器通过RS485总线进行信息交互，监控设备循环对连接在RS485总线上的探测器按地址进行循检接收报警器的正常、故障、报警信息，存储、分析、处理，进行声光指示及打印输出。显示板由汉字液晶显示电路、联动电路和打印机电路组成，显示电路主要由按键输入电路，时钟电路，显示驱动电路及汉字液晶组成。通过这些电路可输入操作指令，输出报警或指示信息。联动电路单片机和继电器组成，可实现自动控制和手动控制。监控设备可实现简单的联动输出功能。打印机采用汉字热敏打印机。主要技术指标■监控设备容量：可配接点探测器，提供组继电器输出；■与探测器的通讯距离：最长1200米；■报警时间：〈30秒继电器触点容量：AC250V/5A，
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 火灾预警系统电气火灾监控系 统(新版) Safety management is an important part of production management. Safety and production are in the implementation process
火灾预警系统电气火灾监控系统(新版) 电气火灾监控系统由电气火灾监控器、电气火灾监控探测器和火灾声警报器组成，能在电气线路、该线路中的配电设备或用电设备发生电气故障并产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生，因此具有很强的电气防火预警功能。 一、系统分类 1.电气火灾监控探测器的分类 （1）电气火灾监控探测器按工作方式分类 ①独立式电气火灾监控探测器，即可以自成系统，不需要配接电气火灾监控设备； ②非独立式电气火灾监控探测器，即自身不具有报警功能，需要配接电气火灾监控设备组成系统。 （2）电气火灾监控探测器按工作原理分类
①剩余电流保护式电气火灾监控探测器，即当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形且其有效值呈缓慢变化的剩余电流，当该电流大于预定数值时即自动报警的电气火灾监控探测器。 ②测温式（过热保护式）电气火灾监控探测器，即当被保护线路的温度高于预定数值时，自动报警的电气火灾监控探测器。 ③故障电弧式电气火灾监控探测器，即当被保护线路上发生故障电弧时，发出报警信号的电气火灾监控探测器。 2.电气火灾监控设备的分类 电气火灾监控设备按系统连线方式分类为： （1）多线制电气火灾监控设备，即采用多线制方式与电气火灾监控探测器连接。 （2）总线制电气火灾监控设备，即采用总线(一般为2～4根)方式与电气火灾监控探测器连接。 二、系统适用场所 电气火灾监控系统适用于具有电气火灾危险场所，尤其是变电
KJ-254 电力自动化监控系统使用说明书 中国电光有限公司 日期：2007年3月8日
目录 一、系统安装 1．硬件安装 2．软件安装 二、运行环境的系统操作 1．开关主机 2．系统软件的启动 3．系统启动窗口 4．系统菜单 5．运行图 6．历史曲线 7．实时数据 8．实时棒图 9. 定值 10. 开关操作 11. 复归操作 12．历史SOE事件查询 13．操作记录查询 14．报表 15．修改密码 16．用户管理 三、组态环境的系统操作 1．修改定值设备描述 2．网络配置 四、OPC 1．OPC服务器使用 2．OPC服务器配置
一、系统安装 1. 硬件安装 主机部分及打印机的安装： 这部分的安装是指将工控PC机主机、显示器、键盘、鼠标，网络交换机、净化电源组装连接起来。各部分及附带的连接线、电源线详见装箱单。连接关系见主机连接示意图. 1)KJ-254监控系统主机位置的选择。监控主机与网络交换机的距离一般不应超 过100米。 2)主机安放环境：工控PC机对环境没有什么特殊要求，一般办公室即可.为增加 主机使用寿命和减少主机故障率，尽量选择远离强电场，强磁场和强脉冲源的地方，主机环境内有必要的防尘措施，保证主机中的线路板在清洁的环境中工作，防止积尘的静电干扰. 3)主机部分 的安装非常简 单，将主机各部 分按用户需要放 置于工作台上。 a、首先将键 盘的插头插入工 控PC机前面板 或后面板键盘专 用插孔中。将鼠 标的插头插到工 控PC机后面板的COM2口.或用工控机键盘鼠标分支器连接键盘和鼠标再将分支器插到工控机主板上的PS/2口. b、其次将显视器的信号线插头插人工控PC主机后面板的显视器接口中。 c、用打印机的打印电缆连接打印机至主机后面板上的打印接口.(详见工控机的 后面板图) d、最后用各自的电源连接线分别将工控PC机主机、显示器、打印机连接到净化 电源或配电盘即完成KJ-254监控主机部分的安装. e.应把铺好的带RJ插头的网线一端连到工控主机网卡的RJ插头孔中，另一端插 入井上光纤交换机的一个端口。井下分站网线和客户端计算机网线RJ插头插入该光端机。 f. 把铺好的带RJ插头的网线一端连到客户机网卡的RJ插头孔中，另一端插入 井上光纤交换机的一个端口。
SYF1A3 系列 电气火灾监控探测器使用说明书
产品简介： SYF1A3系列电气火灾监控系统能针对引发电气火灾的常见原因，实时监控供电线路的电压、剩余电流以及配电箱温度，及时发现供配电异常并发出报警，通过CAN总线，实时将报警信号反馈给中心监控设备。可配合断路器切断供电线路，并可与其他监控设备组成消防联动控制系统。能有效避免因线路电压异常、接触点温度异常、漏电等造成的电气火灾，为安全用电提供了保障。 该产品可广泛用于各类建筑中的智能配电系统，如酒店、楼盘、科技馆、体育馆、停车场的配电等。 型号对应含义： 产品代号（A,BW,C,D…） 设计序号（1,2,3…） A类，最高技术等级 产品系统代码（1,2,3…） 电气火灾监控类 公司代号：森源其中，产品代号中A对应为剩余电流式电气火灾监控探测器，BW对应为测温式电气火灾监控监控探测器，C、D为单回路剩余电流式电气火灾监控探测器。 选型表格： 产品型号产品类型电流回路测温回路通讯协议备注 SYF1A3-A系列剩余电流式6路模块温度CAN SYF1A3-BW 测温式1路6路CAN SYF1A3-C 剩余电流式1路无CAN SYF1A3-D 剩余电流式1路模块温度CAN 常见故障及处理： 现象可能产生的原因故障处理 设备无显示电源不正常检查电源 断线指示灯亮外接互感器/温度传感器（测 温式）未连接好或损坏 检查互感器和温度传感器连线； 更换互感器/温度传感器； 屏蔽未接互感器/温度传感器回路 与监控设备无通讯通讯总线异常等待30s； 断电后重新上电； 检查通讯总线连接； 检查网桥（中继器）； 检查终端阻抗匹配器； 是否关闭通讯功能（拨码） 报警灯亮无报警音已经手动消音 报警声音被屏蔽 等待30s ； 断电后重新上电； 手动复位； 恢复屏蔽设置
弱电系统故障维护手册(SOP) 弱电系统故障维护手册-视频监视系统 一、CCTV系统
视频监视系统故障现象一 1.故障现象描述：DVR主机端无图像输出 2.故障检查步骤： 2.1、确认摄影机电源供给是否正常?(通过测试摄影机端电源电压来确认) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,屏蔽层与中心导线无接触现象) 2.3、用确认工作正常之摄影机更换故障摄影机? 2.4、更换DVR输入端口? 2.5、检查线缆是否短路或断路? 视频监视系统故障现象二 1.故障现象描述：分控或远端监视器无图像显示(黑屏) 2.故障检查步骤： 2.1、请确认分控或远端监视器电源是否供给正常(监视器电源指示灯是否常亮?) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,确认屏蔽层与中心导线是否有接触) 视频监视系统故障现象三 1.故障现象描述：矩阵键盘切换图像时无反应或无法切换图像 2.故障检查步骤： 2.1、检查矩阵键盘供电是否正常? 2.2、检查矩阵键盘数据线(控制线缆)与矩阵连接是否正常? 2.3、矩阵键盘地址码是否被改动,请咨询设备管理人员确认键盘地址码后再使用矩阵键盘? 2.4、矩阵键盘是否处于锁定状态,请用密码登录后再使用. 视频监视系统故障现场四： 1.故障现场描述：图像不稳定，有波纹 2.故障检查步骤： 2.1 检查BNC接头； 2.2 检查电源适配器； 2.3 测试线缆，有没有干扰； 2.4 安装抗干扰器
视频监视系统故障现场五： 1.故障现场描述：显示器无显示 2.故障检查步骤： 2.1 检查电源及电源适配器； 2.2 检测两端BNC头及BNC跳线 2.3 检测摄像机 视频监视系统故障现场六： 1.故障现场描述：黑屏 2.故障检查步骤： 2.1 检测摄像机电源及电源适配器； 2.2 重新启动摄像机（重新供电）； 2.3 检测摄像机 视频监视系统故障现场七： 1.故障现场描述：图像出现马赛克 2.故障检查步骤： 2.1 检查BNC接头； 2.2 检测设备，肯能是设备有问题 视频监视系统故障现场八： 1.故障现场描述：显示画面有抖动感 2.故障检查步骤： 2.1 检查是否由于显示器刷新率设置低造成的 视频监视系统故障现场九： 1.故障现场描述：系统不能录像 2.故障检查步骤： 2.1 检查DVR是否设置录像功能； 2.2 硬盘空间不足 视频监视系统故障现场十： 1.故障现场描述：图像不清晰 2.故障检查步骤： 2.1 调节摄像机的清晰度；
安全管理编号：LX-FS-A24318 火灾预警系统电气火灾监控系统 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
火灾预警系统电气火灾监控系统 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 电气火灾监控系统由电气火灾监控器、电气火灾监控探测器和火灾声警报器组成，能在电气线路、该线路中的配电设备或用电设备发生电气故障并产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生，因此具有很强的电气防火预警功能。 一、系统分类 1.电气火灾监控探测器的分类 （1）电气火灾监控探测器按工作方式分类 ①独立式电气火灾监控探测器，即可以自成系统，不需要配接电气火灾监控设备；
深圳市通讯威科技有限公司 EP-MEVP SYSTEM 动力环境集中监控系统 安装使用说明书 版本
目录
第一章软件的安装、卸载、升级 软件安装对计算机的配置要求 CPU 主频或以上 内存最低要求256MB [推荐 512MB] 硬盘系统驱动器上需要 100MB以上的可用空间 显示 Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为 256 色或更高） 鼠标 Microsoft 鼠标或兼容的指点设备 操作系统： Windows 2000 Windows XP Windows 7 (管理员权限) Microsoft Windows Server 2003 Microsoft Windows Server 2008 软件的安装 首先将光盘放入光驱，执行光盘目录【安装软件】里面的，系统会弹出安装界面 （如下图） 注意： Framework 软件包和中文语言包，是必需安装的。如果不安装 .NET软件包，程序将无法正常运行。如果您的系统已经安装过语言包，系统会自动跳到下一安装环节,进行软件的安装。 单击【接受】系统将自动安装组件以及动环监控系统软件。如下图： 组件和中文语言包安装完成后会弹出如下界面安装动环监控系统软件。【如下图】 单击【下一步】选择你所要软件安装的目录【下一步】一般软件默认安装路径为C:\Program Files\综合机房动力环境监控系统\ 点击【磁盘开销】可以了解软件所安装目录的磁盘空间大小，如果选择的空间不够安装软件请选择其它目录安装，选择目录后点击【确定】。 点击【任何人】或者【只有我】，如果使用本电脑的任何人都可以使用此软件的话请选择【任何人】单击【下一步】 安装中选择安装动环监控模块，如下图 单击安装完成后，点击【关闭】即可。 桌面将自动增加快捷方式。 软件的卸载 首先，打开 [我的电脑] \ [控制面板] 双击 [添加和删除程序] 在[目前安装的程序]栏中找到动环监控系统软件,选中然后按[更改/删除]按钮。 单击【删除】可直接卸载动环监控系统软件。 备注: 以下几个是软件运行必须具备的控件,请勿删除,如果不小心删除了,请重新安装软件. 软件的升级 如果您从我公司获取了更新版本的软件想升级的话，对于使用Access数据库的用户，请安装以下步骤进行操作。
电力监控系统 一、综述 (2) 二、解决方案 (2) 三、变电站监测总体解决方案 (3) 四监控系统整体结构图: (3)
一、综述 随着电力事业的快速发展，目前对于骨干输变电线路上的超高压变电站 （500KV,220KV,及绝大部分110KV变电站）大多已经建立起光纤传输连接，并在生产管理上建立了SCADA系统，可以进行中心调度、地区调度的多级监控、调度管理。但是对于数量快速增加的农网的变电站、开闭所，由于数量大、分布范围广而大多尚未纳入电力SCADA系统中，随着针对这类无人值守站的管理监控要求的不断提高，以及对供电质量提高的需要，势必要将这类数量较大的配电网变电站、开闭所纳入统一的监控管理。 推出的“A电力监控系统”解决方案是专门针对分布式的应用，通过IP网络对散布在较大区域的大量变电站的输变电线路进行集中监控。本系统可对 35KV以下变电站内输变电线路进行实时遥测、遥信、遥控、遥视，实时检测线路故障并即时报警，实时监测变电站内的智能设备的状态参数及运行情况，智能控制、维护相关设备，并能通过声音、电话语音、小灵通短信、手机短信等多种方式发出报警信息，及时告知维护管理责任人。 本系统的建设是为了提高变电站电网的管理水平，迅速而准确地获得变电站运行的实时信息，完整地掌握变电站的实时运行状态，及时发现变电站运行的故障并做出相应的决策和处理，同时可以使值班管理人员根据变配电系统的运行情况进行负荷分析、合理调度、远控合分闸、躲峰填谷，把握安全控制、事故处理的主动性，减少和避免操作、误判断，缩短事故停电时间，实现对变配电系统的现代化运行管理 二、解决方案 功能架构:
威迈 闭路监控摄像机产品手册 CCTV CCD CAMERA CATALOG 福州开发区鸿发光电子技术有限公司 Fuzhou development Zone Hongfa Optoelectronics Technology Co.Ltd.地址:福建省福州市马尾区快安路2号 邮编:350015 Address: No.2, Kuaian road, Mawei District, Fuzhou, Fujian, P.R.China Zip Code: 350015 www. .net
公司简介 ◆大容量功能可设媒体处理器，Hi 3510, SOC芯片，内置ARM9+ DSP高速视频协议处理器。 ◆支持各种高灵敏度Sony,Sharp等CCD和CMOS传感器,支持模拟 和数字视频输入接口。 ◆基于2.2级压缩算法的最佳化H.264基线轮廓，方便高清图像 通过窄频带传输 主要特性 Profile 福州开发区鸿发光电子技术有限公司是一家高科技民营企业，创立于1997年，目前已经成为中国CCTV LENS（闭路监控镜头）及安防监控器材设备的最大的生产商之一，下设四个分支机构盈迅科技、深圳办事处、上海办事处、北京办事处，三家下属工厂光学厂、机械厂、 装配厂，员工超过700人；控股深圳鸿佳视科技有限公司，主体生产摄像机、高速球及DVR等安防器材与设备。在雄厚的自主研发能力，高效的生产规模、强有力的销售团队的保障下，公司的产品已远销南北美、欧洲、中东、南非等世界各地区，公司的自主品牌AVEMIA （威迈）已享誉海内外，深得客户认可。 Since established in 1997 , Fuzhou development Zone Hongfa Optoelectronics Technology Co. Ltd is a high-tech privateown enterprise . It has been one of the biggest CCTV lens and security equipment and facilities manufactures and exporters in China with more than 700 employees and owns four sub-companies , Shenzhen sub-company , Beijing sub-company , Shanghai sub-company and Yingxun Tech. ltd , possesses three factories , optical factory , mechancial factory , and assembly factory , holding shares of Hongjiashi Technology Co. ltd , main product are various of security equipment and facilities , such as CCTV camera, highseed dome and DVR . Based on the abundant research ability, high effect product group , vigorous sales team , our product has been saled to north and south American , Europ , Mideast , South African and other areas, our own brand AVEMIA has been well-know all over the world.
产品简介|江阴雅达电子 一、使用范围 剩余电流式电气火灾监控探测器，适用于交流50Hz，额定电压AC380V的电路中，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统加油，加油站、宾馆以及人员密集的建筑等场所用电系统，可有效的保障用电安全和防止电气火灾的发生起保护和报警作用。 二、产品结构和原理 剩余电流式电气火灾监控探测器是由外壳、按键、显示屏、输入输出接口并结合高性能微处理芯片构成。显示屏和按键起着人机对话的作用，全中文的显示方式更加简洁明了。各种传感器和输入输出接口起着信号采集处理和控制等一系列复杂动作。本产品的各种实时信息，控制信号都可以通过RS485在上位机上进行读取和控制。 剩余电流式电气火灾监控探测器基本工作原理是：通过剩余电流互感器和温度传感器获取当前的电网信息，交由微处理器进行运算、识别、判断、核对后送到控制电路，并同时反信息传送到上位机和显
示屏以供操作人员观察。 应用领域|江阴雅达仪表 ■能源管理系统 ■工业自动化 ■小区电力监控 ■变电站自动化 ■配电网自动化 ■智能建筑
全国区域经销商|江阴雅达电子 安徽省:安庆市;蚌埠市;亳州市;巢湖市;池州市;滁州市;阜阳市淮北市;淮南市;黄山市;六安市;马鞍山;宿州市;铜陵市 甘肃省：白银市;定西市;嘉峪关;金昌市;酒泉市;兰州市;宣城市临夏市;陇南市;平凉市;庆阳市;天水市;武威市;张掖市 广东省:东莞市;佛山市;广州市;江门市;梅州市;清远市;深圳市广西省:崇左市;防城港;贺州市;来宾市;柳州市;南宁市;钦州市贵州省：安顺市;毕节市;贵阳市;六盘水;铜仁市;遵义市;玉林市山东省：济南;青岛;东营;烟台;潍坊;济宁;泰安;日照;莱芜;临沂 江苏省：南京;徐州;常州;苏州;淮安;盐城;扬州;镇江;泰州;宿
监控中心工作手册
卓越物业 二零一五年十月
目录 1、监控中心管理制度-----------------------------------------------3 2、监控中心值班制度-----------------------------------------------5 3、监控中心工作规程-----------------------------------------------8 4、消防报警处理规程------------------------------------------------11 5、电梯困人时安抚标准语------------------------------------------14
监控中心管理制度 1.目的 规范中控室的管理工作，明确中控室岗位职责。 2.范围 物业服务中心 3.方法与过程控制 3.1 职责及要求 3.1.1当班人员必须严格遵守交接班制度,认真填写交接班记录,并作好信息记录与交接工作，中控室的门必须保持24小时锁闭； 3.1.2任何人员未经允许不得进入中控室,非工作不得长时间逗留； 3.1.3中控室属安全主管直接负责的班组，各部门岗位应服从中控岗位的工作安排，不允许有不服从指挥调度的现象发生； 3.1.4任何人员借用物品、钥匙、万能卡，须按规定填写《物品/钥匙/万能卡借用登记表》,并应及时归还； 3.1.5当班人员须按各类《操作指导书》操作各类设备、设施，出现故障需及时联系责任人予以维修，保障各类设备、设施的正常运作 3.1.6严格控制电话管理，严禁拔打各种私人电话； 3.1.7中控各类消防设备、设施保持完好状态，非消防状态下严禁挪用； 3.1.8中控各类电脑设备、设施及安防监控系统须保证二十四小时正常运行，严禁将中控电脑挪做它用； 3.1.9中控保存的各类供应商公司及甲方对接客户通讯资料属保密资料，任何人未经允许不得泄露，如有变更及时更新，保证中控岗位的各类资料有效性；
监控系统维护和检修手册．概要 一.数字监控系统是一个软、硬件结合的复杂系统，系统的正常运行依赖于诸多因素，其中运行过程中的日常保养和维护是非常重要的，因此制定本技术支持手册，请迈兰德信息技术有限公司的技术支持人员、代理商、工程商以及用户遵照执行。 二．参考资料 1．用户使用说明书 2．系统安装说明书 3．产品检验标准 4．产品组装工艺守则 5．民用闭路监控电视系统工程技术规范 GB50198-94 6．涉外建设项目安保电视系统设计规范 DBJ08-16-99 三．常用工具 在技术支持过程中，应常备如下设备或工具： 1．万用表，用于检查工程及设备电气状况 2．十字螺丝刀 3．光驱或USB启动设备 4． Windows 2000 Professional安装盘、监控系统安装盘 5．电线 四．日常维护要点 应定期对系统进行常规检查，以保持系统正常运行的条件，尽早排除事故隐患。主要检查事项有： 1. 系统运行环境是否正常，包括电磁、温度、湿度、振动、灰尘等情况； 2. 系统硬件的运行情况，各机械运动部件的运转情况，包括电源风扇、CPU 风扇、硬盘等，系统各部分散热情况是否良好； 3. 系统设备的安装情况是否发生变动；
4. 积灰情况，主要检查过滤网是否积灰严重，如果允许应检查机器内部的积灰情况尤其是CPU风扇的积灰。应定期清洗过滤网； 5. 系统供电情况，计算机及外围设备供电电压是否正常、稳定，系统接地是否良好； 6. 外围线路是否可靠、信号电压是否正常； 7. 系统附件（如键盘、鼠标等）是否正常工作； 8. 软件的运行表现，是否有运行缓慢或其它异常表现，包括监视图像质量和录像质量； 9. Windows临时目录及各硬盘的使用情况； 10. 监控系统的运行日志中是否有重复出现的错误； 11. Windows的系统日志中是否有异常； 12. 对于有权限进入Windows操作系统的用户，应检查是否安装了新的软件，系统设置是否改变。 五．故障检修准则 1．在发生系统故障时，现场支持人员首先应按照日常维护要点进行检查，对异常情况予以记录，不能急于更换配件； 2．当发生故障（尤其是硬件故障）时，按照电气线路中的输入到输出关系，应从接近故障表现位置开始从后端向前端检查； 3．检修过程中，除非常必要，尽量避免带电操作。如确需带电操作，也应尽量减少上电范围； 4．当需要变动系统硬件组成或电气线路时，必须保证系统已经断电以防检修过程中的意外损坏，断电应按照先主机后外围的顺序； 5．故障点确定以后，应根据故障的不同和用户合同条款，可采取如下措施 △ 替换，主要是那些无法维修或无法现场维修的故障，例如板卡等，替换配件时应根据系统配置选择适当的配件； △ 现场维修，主要是那些可以现场维修的故障问题，例如线路问题、配件安装不当等 △ 带回维修，主要是那些无法维修或无法现场维修的故障，例如板卡等；
安装电气火灾监控系 统的场所
精品好文档，推荐学习交流 安装电气火灾监控系统的场所 作者：613 来源：更新时间：2011-05-19 根据规范，以下是必须安装电气火灾监控系统的场所： 7.1一般规定 7.1.1设置电气火灾监控系统，应根据火灾自动报警系统保护对象火灾危险性等级确定。 7.1.2一个电气火灾报警探测区域不应超过一个防火分区。 7.2特级保护对象设置电气火灾监控系统要求： 7.2.1配电室重要的低压出线回路，宜设置电气火灾探测器。 7.2.2防火区域照明总配电箱进线处应设置电气火灾探测器。 7.2.3电力总配电箱进线处宜设置电气火灾探测器。 7.2.4建筑物内的观众厅、会议厅、多功能厅等人员密集场所配电箱进线处应设置电气火灾探测器。 7.2.5建筑物内的歌舞厅、卡拉OK厅（含具有卡拉OK功能的餐厅）、夜总会、录像厅、放映厅、桑拿浴室、游艺厅（含电子游艺厅）、网吧等歌舞娱乐放映游艺场所的配电箱进线处应设置电 气火灾探测器。 7.2.6建筑物内的地下商店（场）的配电箱进线处应设置电气火灾探测器。 7.2.7 其他电气火灾危险性大的场所。 7.3一级保护对象设置电气火灾监控系统要求： 7.3.1照明总配电箱（地下车库除外）进线处应设置电气火灾探测器。 7.3.2 第7.2.4、7.2.5、7.2.6、7.2.7条规定的场所应设置电气火灾探测器。 7.4二级保护对象设置电气火灾监控系统要求： 7.4.1照明总配电箱进线处宜设置电气火灾探测器。 7.4.2 第7.2.4、7.2.5、7.2.6、7.2.7条规定的场所宜设置电气火灾探测器。 7.5学生宿舍、老人福利设施、幼儿园、盲人学校、聋哑学校，照明总配电箱进线处宜设置电气火灾探测器。 7.6国家级文物保护单位的重点砖木或木结构的古建筑，供电回路、配电箱进线处应设置电气火灾探测器。 7.7除高层建筑外的家具城、服装城、建材城、灯具城等火灾危险性大、人员密集场所，照明、电力配电箱进线处宜设置电气火灾监控系统。 仅供学习与交流，如有侵权请联系网站删除谢谢1
一、CCTV系统 视频监视系统故障现象一 1.故障现象描述：DVR主机端无图像输出 2.故障检查步骤： 2.1、确认摄影机电源供给是否正常?(通过测试摄影机端电源电压来确认) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,屏蔽层与中心导线无接触现象) 2.3、用确认工作正常之摄影机更换故障摄影机? 2.4、更换DVR输入端口? 2.5、检查线缆是否短路或断路? 视频监视系统故障现象二 1.故障现象描述：分控或远端监视器无图像显示(黑屏) 2.故障检查步骤： 2.1、请确认分控或远端监视器电源是否供给正常(监视器电源指示灯是否常亮?) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,确认屏蔽层与中心导线是否有接触) 视频监视系统故障现象三 1.故障现象描述：矩阵键盘切换图像时无反应或无法切换图像 2.故障检查步骤： 2.1、检查矩阵键盘供电是否正常? 2.2、检查矩阵键盘数据线(控制线缆)与矩阵连接是否正常? 2.3、矩阵键盘地址码是否被改动,请咨询设备管理人员确认键盘地址码后再使用矩阵键盘? 2.4、矩阵键盘是否处于锁定状态,请用密码登录后再使用. 视频监视系统故障现场四： 1.故障现场描述：图像不稳定，有波纹 2.故障检查步骤： 2.1 检查BNC接头； 2.2 检查电源适配器； 2.3 测试线缆，有没有干扰； 2.4 安装抗干扰器
视频监视系统故障现场五： 1.故障现场描述：显示器无显示 2.故障检查步骤： 2.1 检查电源及电源适配器； 2.2 检测两端BNC头及BNC跳线 2.3 检测摄像机 视频监视系统故障现场六： 1.故障现场描述：黑屏 2.故障检查步骤： 2.1 检测摄像机电源及电源适配器； 2.2 重新启动摄像机（重新供电）； 2.3 检测摄像机 视频监视系统故障现场七： 1.故障现场描述：图像出现马赛克 2.故障检查步骤： 2.1 检查BNC接头； 2.2 检测设备，肯能是设备有问题 视频监视系统故障现场八： 1.故障现场描述：显示画面有抖动感 2.故障检查步骤： 2.1 检查是否由于显示器刷新率设置低造成的 视频监视系统故障现场九： 1.故障现场描述：系统不能录像 2.故障检查步骤： 2.1 检查DVR是否设置录像功能； 2.2 硬盘空间不足 视频监视系统故障现场十： 1.故障现场描述：图像不清晰 2.故障检查步骤： 2.1 调节摄像机的清晰度；

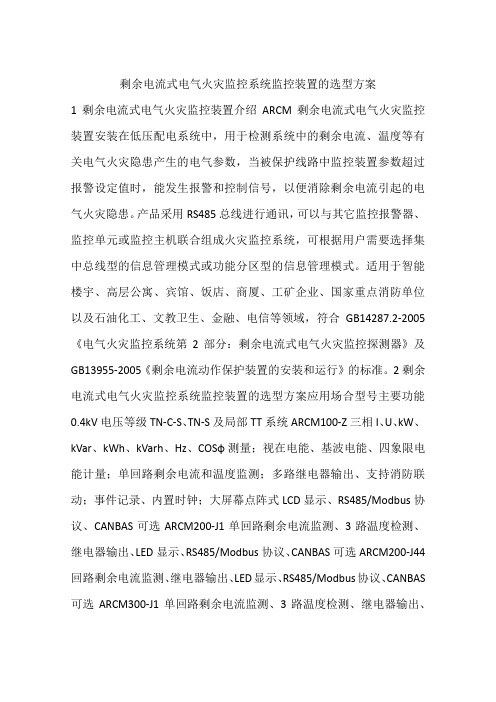

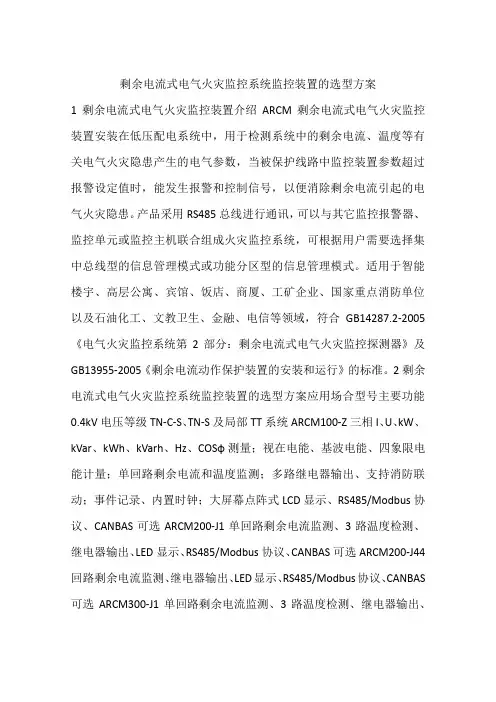

电气火灾监控探测器 ARCM100型电气火灾监控探测器 1）具有剩余电流保护、温度保护、过压保护、缺相保护、过流保护 等多种保护功能； 2）实时对回路的三相电压、三相电流、频率、功率、四象限电能和 基波、总谐波电能等电参量进行测量； 3）提供三路开关量输入功能，可连接消防联动信号和烟雾报警信号，高可靠性地实现消防系统通过装置远程控制，强制切断故障点电源； 4）继电器保护输出：具有报警输出和脱扣输出的功能，同时可将开关状态反馈到消防系统中； 5）采用先进的现场总线通信技术，上位机管理软件可以实时监控现场的运行状况，及时发出报警信息； 6）具有事件存储功能，报警器能够记录报警发生的时间、类型、参数和相序，根据报警记录可以分析现场的用电情况，为消除故障提供依据； 7）实时温度监控功能，对传感器进行在线检测，传感器断线、短接都会发出告警信号；8）掉电保护功能，当监控装置处于报警状态时遇到断电情况，下次上电时仍然会保持断电前的报警状态，防止由于断电、复位等原因导致的报警无效的情况； 9）适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。 ARCM200BL型电气火灾监控探测器 1）可在线监测多路的漏电流、各相电缆温度信号； 2）额定剩余电流动作值，脱扣延时，可根据需要灵活设置，温度动作值也可编程； 3）画面暂留功能，漏电故障发生时该通道显示画面暂留，表示该通道漏电或超温时的值，方便上位机的故障记录； 4）采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连； 5）具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场的用电情况，为消除故障提供依据； 5）集成度高，网络化，智能化程度高，动作特性合理； 7）适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
KJ36A型电力监控系统 操 作 手 册 天地（常州）自动化股份有限公司 煤科科学研究总院常州自动化研究院 V1. 0 版
一、登录和退出系统 (1) 1.1登陆系统 (1) 1.2切换用户 (1) 1.3退出系统 (2) 二、查看实时监测信息 (2) 2.1进入主索引界面 (2) 2.2查看主要信息 (3) 2.3告警信息窗口 (4) 三、系统界面的主要操作 (4) 3.1设置和撤销工作牌 (4) 3.2遥控操作 (6) 3.3远程复位操作 (9) 3.4显示和隐去导航图 (10) 四、管理软件操作 (11) 4.1信息检索 (11) 4.2报表 (12) 4.3查看动态曲线 (14)
天地（常州）自动化股份有限公司 煤炭科学研究总院常州自动化研究院 KJ36A 型电力监控系统操作手册 登录和退出系统 1.1登陆系统 1.2切换用户 若要退出当前用户，以另一用户名登录，先单击 待系统初始化完成以后，单击 ,出现用户登录界面，如图 1-2所示 输入用户名和口令，点 确认 ，若口令正确，登录成功，控制台按钮由灰色变为可 用户退出J ,确认后再进行登陆 在桌面上双击 ，出现控制台画面，如图1-1所示 图1-1 系统控制台（用户登录 前） 用户登录 __________ 图1-2 用户登录界面 用，如图1-3所示。（默认用户名为root ,口令为空） 图1-3 系统控制台（用户登录后）
天地（常州）自动化股份有限公司 煤炭科 学研究总院常州自动化研究院 注意：当前登录用户离开时，最好退出登录（点用户退出） 退出），防止别人用自己的用户名进行操作。 ,但不要退出系统（点系统 1.3退出系统 输入用户口令，点“系统退出”，若口令正确，则退出系统。（口令同系统的登陆口令） 查看实时监测信息 2.1 单击 ，出现主索引界面，如图 2-1所示 单击控制台 ,出现系统退出界面，如图 1-4所 示。 图1-4 系统退出界面 进入主索引界面
LFT201-D智慧用电安全探测器 使 用 说 明 书 河南力安测控科技有限公司
1、产品简介： LFT201-D智慧用电安全探测器是一款新型的用电安全在线监测终端，可选配专用的电流互感器、剩余电流互感器及温度传感器，用于监测被保护配电线路的电流、电压、电度、漏电及温度等，及时发现电气线路或设备存在的漏电、温度超限、过载、过压等电气故障，与专用的GPRS-DTU或CDG302云网关配套，综合实现用电安全与电能耗损的云监控。 2、技术特点 ●工作电源:AC220V±20%50Hz； ●提供1路剩余电流、4路温度及三相单回路电压、电流、功率、电度等参数监测； ●剩余电流监测范围：20—1100mA，监测精度0.2级； ●温度监测范围：0-125oC，监测精度±1oC； ●电参数监测精度：电压及电流0.2级，其他0.5级； ●RS485通信接口，有效通信距离最大1200m； ●具有声光报警功能； ●采用标准导轨式安装； ●自身功耗小于0.5W； ●使用环境温度：-20℃～+60℃； ●可对外提供DC5V电源。
●计量电度满999999.99度后，从0开始 3、面板功能及操作方法 ▲面板功能： ③②① ①蜂鸣器：有报警时发出声响，报警消除后自动消音 ②指示灯：℃(绿色)：点亮表示当前正在显示温度类型，单位℃ mA(绿色)：点亮表示当前正在显示漏电类型，单位mA A(绿色)：点亮表示当前正在显示相电流类型，单位A V(绿色)：点亮表示当前正在显示相电压类型，单位V 运行/通信灯(绿色)：点亮状态表示运行正常，闪烁表示正在通信 故障灯(黄色）：点亮表示有故障事件产生，故障消除后自动熄灭 报警灯(红色)：点亮表示有报警事件产生，报警消除后自动熄灭 消音灯(橙色）：点亮时表示有手动消音的操作，复位后熄灭 ③按键 ▲操作方法： 启动界面：接通电源进入启动页面，显示本机地址。 如果通信为问答方式，则显示的地址是单字节，如
1.电力监控参数 电力监控系统由EDC8000和DLC1000组成。 2、接线指南 EDC8000最多可以挂接12块电力监控调理板，下图是EDC8000挂接一块电力监控板的接线图。接线按照以下步骤完成： （1）将EDC8000与电力监控板固定在电柜中。 （2）电力监控板A0~A4是通道选择控制引脚，A5是电力监控板的片选使能控制引脚。EDC8000输出端Q00~Q04选择电力监控调理板通道，Q05~Q07为调理板片选使能控制端，按照下图连线。 （3）电力监控板选中通道的模拟数据从AV+,AV-输出，分别连接在EDC8000的模拟量采集端0A，0B端子上，电压相位信号从Q00端子输出，电流相位信号从Q01端子输出，分别连接在EDC8000的数字量输入端I00，I01端子上。 （4）EDC8000设备将以太网，电源连接完毕后，应把+24与COM短接。 （5）电力监控板将V+与COM端连接好后，将需要测的三相电压、三相负载电流信号连入电力监控板。 （6）上述接线连接完毕后，闭合电源开关给设备上电。对每一路电流进行相位工程校准，如果发现测量的功率因数有负值的情况可能是电流输入信号正负接反了，则需要将该路电流的连接线正负交换位置接入电力监控板。
1 2 3 4 5 6 7 8 9 1021 111213141516171819200A 0B 0C 1A 1B 1C 2A 2B 2C 3A COM 3B 3C 4A 4B 4C 5A 5B 5C pt +241 2 3 4 5 6 7 8 9 1021 11121314151617181920Q00Q01Q02Q03Q04Q05Q06HQ0HQ1I00AQ1 - I01I02I03I04I05I06I07 AQ0+AQ0-AQ1+Ethernet +24GND T0-T0+T1-T1+EDC8000 1 2 3 4 5 6 7 8 9 1021 111213141516171819200A+0A-0B+0B-0C+0C-1A+1A-1B+1B-Q011C+1C-A0A1A2A3A4A5COM Q001 2 3 4 5 6 7 8 9 1021 111213141516171819202A+2A-2B+2B-2C+2C-3A+3A-3B+3B-V-3C+3C-SG VA VB VC N AV+AV-V+电力监控调理板 +24 GND 外部电源 A 相电压 B 相电压 C 相电压三相公共地 A 相电流0+ A 相电流0-C 相电流2-C 相电流2+ 图2.1EDC8000与电力监控调理板接线图 3、PLC_config 使用说明 EDC8000与电力监控调理板接线正确，用PLC_config 软件配置，监视。PLC_config 软件
