2010级电力系统过电压复习题

第五章过电压保护试题(164～185)一、单项选择题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分）1.为了考虑电气设备的绝缘水平，我国规定：10KV的允许最高工作电压为（C）。

P164A.11KV；B.11.5KV；C.12KV；2.10kV相对应的最高工作电压为（B）kV。

P164A. 10B. 12C. 153.我国国标规定，电力系统中，10kV的允许最高工作电压为（C）kV。

P164A. 11KV；B. 11.5KV；C. 12KV；8.在雷云对地放电的过程中，余辉放电阶段放(B )。

P167A.放电电流很小，持续时间较短；B.放电电流很小，持续时间较长；C.放电电流很大，持续时间较短；5.在雷云对地放电的过程中，主放电持续时间为(B)。

P167A.30～50µsB.50～100µsC.30～50ms6.在雷云对地放电的过程中，(C)阶段持续时间最长。

P167A. 先导放电B. 主放电C. 余辉放电7.电气设备在正常运行时，所受电压称其为（A）。

Ａ．额定电压Ｂ．过电压Ｃ．最高电压8.高压长线路空载运行时，线路末端电压（B）首段电压。

P169A.低于；B.高于；C.等于；9.对于10KV供电用户变电所，要求电压互感器组采用（C）接线，以免引起贴磁谐振过电压。

P169A.Y,yn；B.YN,yn；C.V,v；10．以下过电压中（C）属于操作过电压。

P171A.工频过电压；B.谐振过电压；C.弧光接地过电压；11．采用两支等高避雷针作为防雷保护时，两针间距与针高之比不宜大于（C）P173A.3；B.4；C.5；12．过电流继电器开始返回原位的（A）电流称为返回电流。

P194A.最大；B.最小；C.中间；13.由于（C）或电力系统的操作、事故等原因，是电气设备和线路上的电压升高，危及设备及线路的绝缘，此电压升高成为过电压。

A. 台风B. 冰雹C. 雷击14.一般把电力系统的过电压分成雷电过电压和(A)。

广西电网公司2010年电气知识测试（B卷）一、选择题（公共题）1、快速切除母线短路故障，是提高电力系统的（A）A.暂态稳定B.动态稳定C.静态稳定2、变压器铁心采用相互绝缘的薄硅钢片制造，主要目的是为了降低（ C ）A.铜耗B.杂散损耗C.涡流损耗D.磁滞损耗3.变压器绕组对油箱的绝缘属于（ B）A.外绝缘B.主绝缘C.纵绝缘D.横绝缘4.线路停电时，必须按照（ A）的顺序操作，送电时相反。

A.断路器、负荷侧隔离开关、母线侧隔离开关；B.断路器、母线侧隔离开关、负荷侧隔离开关；C.负荷侧隔离开关、母线侧隔离开关、断路器；D.母线侧隔离开关、负荷侧隔离开关、断路器；5.断路器的辅助接点的常态是指断路器在（ B）时辅助接点的通或断的状态。

A.分闸B.合闸6.ZA.气体击穿B.气体放电C.瓷质击穿D.沿面放电7.电流互感器的不完全星形接线，在运行中（D ）故障。

A.不能反映所以的接地B.能反映各类型的接地C.仅反映单相D.不能反映三相短路8.电流互感器二次绕组所接仪表和继电器电流绕组阻抗很小，所以在正常情况下接近于（B ）状态运行。

A.断路B.短路C.开路9.线路过电流保护的起动电流整定值是按该线路的（ C）整定。

A.负荷电流B.最大负荷C.大于允许的过负荷电流D.出口短路电流10.电压表的内阻为3kΩ，最大量程为3V，先将它串联一个电阻改装成一个15V的电压表，则串联电阻为（ C）kΩ。

A.3B.9C.12D.2411.零序电流的分布，主要取决于（B ）A.发动机是否接地B.变压器中性点接地的数目C.用电设备的外壳是否接地D.故障电流12.当电容器额定电压等于线路额定相电压时，则应接成（C ）并入电网。

A.串联方式B.并联方式C.星形D.三角形13.在运行中的电流互感器二次回路上工作时，（C ）是正确的。

A.用铅丝将二次短接；B.用导线缠绕短接二次C.用短路片将二次短接D.讲二次引线拆下14.只有发生（ C），零序电流才会出现。

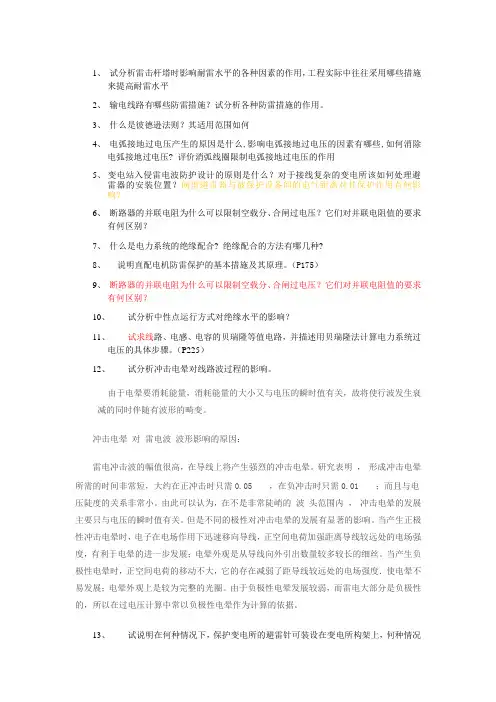

1、试分析雷击杆塔时影响耐雷水平的各种因素的作用，工程实际中往往采用哪些措施来提高耐雷水平2、输电线路有哪些防雷措施？试分析各种防雷措施的作用。

3、什么是彼德逊法则？其适用范围如何4、电弧接地过电压产生的原因是什么,影响电弧接地过电压的因素有哪些,如何消除电弧接地过电压? 评价消弧线圈限制电弧接地过电压的作用5、变电站入侵雷电波防护设计的原则是什么？对于接线复杂的变电所该如何处理避雷器的安装位置？阀型避雷器与被保护设备间的电气距离对其保护作用有何影响？6、断路器的并联电阻为什么可以限制空载分、合闸过电压？它们对并联电阻值的要求有何区别？7、什么是电力系统的绝缘配合? 绝缘配合的方法有哪几种?8、说明直配电机防雷保护的基本措施及其原理。

（P175）9、断路器的并联电阻为什么可以限制空载分、合闸过电压？它们对并联电阻值的要求有何区别？10、试分析中性点运行方式对绝缘水平的影响？11、试求线路、电感、电容的贝瑞隆等值电路，并描述用贝瑞隆法计算电力系统过电压的具体步骤。

（P225）12、试分析冲击电晕对线路波过程的影响。

由于电晕要消耗能量，消耗能量的大小又与电压的瞬时值有关，故将使行波发生衰减的同时伴随有波形的畸变。

冲击电晕对雷电波波形影响的原因：雷电冲击波的幅值很高，在导线上将产生强烈的冲击电晕。

研究表明，形成冲击电晕所需的时间非常短，大约在正冲击时只需0.05，在负冲击时只需0.01；而且与电压陡度的关系非常小。

由此可以认为，在不是非常陡峭的波头范围内，冲击电晕的发展主要只与电压的瞬时值有关。

但是不同的极性对冲击电晕的发展有显著的影响。

当产生正极性冲击电晕时，电子在电场作用下迅速移向导线，正空间电荷加强距离导线较远处的电场强度，有利于电晕的进一步发展；电晕外观是从导线向外引出数量较多较长的细丝。

当产生负极性电晕时，正空间电荷的移动不大，它的存在减弱了距导线较远处的电场强度．使电晕不易发展；电晕外观上是较为完整的光圈。

2010年注册电气工程师供配电专业基础考试真题及答案一、单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

） 1. 图示电路中，1A 电流源发出的功率为：（ ）。

（高频考点，第9页）（A ）6W （B ）-2W （C ）2W （D ）-6W 答案：C解题过程：根据题图做出如下图所示解图，根据基尔霍夫电流定律可得：A A A I 321=+=，1A 电流源两端的电压()V V U 2113=-⨯=。

1A 电流源的功率()W W UI P 221=⨯==。

1A 电流源的电压、电流取非关联参考方向； 0>P ，电源发出功率2W 。

2. 图示电路中的电流i 为：（ ）。

（高频考点，第7页）（A ）-1A （B ）1A （C ）2A （D ）-2A 答案：B解题过程：根据上图绘制下图。

根据题图可得：V V u 49201020102010201033=⎪⎭⎫⎝⎛+⨯++⨯+⨯=，而33⨯++=bc ab u u u ，则有V V u u bc ab 2023349=⎪⎭⎫⎝⎛⨯-==。

又()A A u i ab ab 210/2010/===，()A A u i bc bc 120/==，故A i i i bc ab 1=-=。

3. 图示直流电路中的a I 为：（ ）。

（高频考点，第12页）（A ）1A （B ）2A （C ）3A （D ）4A 答案：B解题过程：根据题图画题解图如下：根据基尔霍夫电流定律可得：a 点的电流：081=++A I Ib （1） b 点的电流：a I I A I =-+218 （2）c 点的电流：A I I I b 223++= （3）整理得：⎩⎨⎧--=-+=AI I I I A I I a6812312 （4）据基尔霍夫电压定律得：⎩⎨⎧=+=+0630323221I I I I （5）整理得：⎩⎨⎧-=-=23215.05.1I I I I （6）联立式（4）、式（6）得：A I 4.22=，A I a 2=4. 在图示正弦稳态电路中，若V U s 0020∠=，电流表A 读数为40A ，电流表2A 的读数为28.28A ，则L ω应为：（ ）。

16.切除空载变压器出现过电压的主要原因是开断的感性电流提前截断。（ 17.线路侧装有电磁式电压互感器时可能会提高空载线路合闸过电压。（ 18.中性点非有效接地电网切除空载线路中性点电位有可能发生位移。（
） ） ）
19.对于 220KV 及以下系统，通常设备的绝缘结构设计允许承受可能出现的 5 倍的操作过电 压。（ ）错 √ ）
B.单相稳定电弧接地
16.要想避免切空线过电压，最根本的措施就是要改进断路器的（ A.导电性 B.绝缘性 C.灭弧性
17.电力网中，当电感元件与电容元件串联且感抗等于容抗时，就会发生（ A.电压 18.铁磁元件的（ A.线性 B.电流 C.铁磁 D.参数
）是产生铁磁谐振的根本原因。 B.电流 C.非线性 ）。 D.电容效应 ）过电压。 D.谐振 D.电压
4.操作过电压的幅值较大，存在高频震荡、强阻尼、持续时间长。（ 5.电源容量越小，空载长线的电容效应越大。（ √ ） √
）错
6.切除空载线路时引起的操作过电压幅值大，持续时间很短。（
） √ ）
（ 7.电弧接地过电压主要发生在中性点不接地的电网中系统出现单相接地故障时。 8.重合闸过电压不是合闸过电压中最严重的一种。（ ）错 √ ）
A.电容、电感的谐振，其振荡电压叠加在稳态电压上所致 B.电弧重燃 C.截流现象 D.容升效应 25.切除空载变压器就是开断一个（ A.小容量电感负荷 二、判断题 B.励磁电感 ）。 C.小容量电容电器 D.励磁电阻
1.过电压可分为大气过电压和内部过电压。（
√
） √ ）
2.内部过电压的产生根源在电力系统内部，其大小由系统参数决定。（ 3.谐振过电压持续时间较短。（ ）错
9.在超高压线路中，并联电抗器的主要作用是补偿线路对地电容。（ 10.采用 SF6 断路器能有效消除空载线路分闸过电压。（ √ ）

全国2003年10月高等教育自学考试电力系统基础试题课程代码：02300一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．无功功率通过线路电阻时（）A．产生有功功率损耗B．产生无功功率损耗C．不产生有功功率损耗D．既不产生有功功率损耗也不产生无功功率损耗2．我国主要电气设备的额定电压是指（）A．相电压B．线电压C．工作电压D．直流电压3．一般情况下，无功功率分点是闭式网络中的（）A．电压最低点B．电压最高点C．功率最低点D．功率最高点4．表达式P＝3UI，U表示三相系统的（）cosA．相电压B．线电压C．相电流D．线电流5．水力发电厂的缺点（）A．发电成本高B．生产过程复杂C．投资大、工期长D．环境污染程度高6．电力系统中绝大多数节点属于（）A．PQ节点B．PV节点C．平衡节点D．无法确定7．调整系统中短时的负荷变动并担负计划外的负荷增加而设置的备用是（）A．负荷备用B．事故备用C．检修备用D．国民经济备用8．频率的二次调整是由（）A．发电机组的调速器完成的B．调相机的励磁调节器完成的C．发电机组的调频器完成的D．静止无功补偿器完成的9．根据对称分量法，a、b、c三相零序分量相位是（）A．a相超前b相120°B．b相超前a相120°C．c相滞后b相120°D．相同10．三相短路的正序的附加电抗xΔ为（）A．0∑x B．2∑xC．2∑x＋0∑x D．011．电力系统暂态稳定主要是指系统（）A．大扰动时稳定性问题B．小扰动时稳定性问题C．没有扰动时稳定性问题D．微小扰动时稳定性问题12．简单的闭式网主要可分为环网和（）A．放射网B．两端供电网C．干线式网D．链式网13．我国中、小电力系统运行时，规定允许频率偏差（）A．±0.1Hz B．±0.2HzC．±0.5Hz D．±0.7Hz14．变压器中性点经小电阻接地的主要作用是（）A ．调整电压B ．调整频率C ．调控潮流D ．电气制动15．当电力系统正常运行时，发电机的机械功率与电磁功率相比（ ）A ．机械功率远大于电磁功率B ．机械功率远小于电磁功率C ．机械功率与电磁功率基本相等D ．无法确定16．δ－t 曲线被称为（ ）A ．负荷曲线B ．摇摆曲线C ．功角曲线D ．耗量特性曲线17．输电线路单位长度的电阻主要决定于（ ）A ．材料和对地高度B ．电晕损耗和电压C ．几何均距和半径D ．材料和粗细18．当计算变压器的电抗公式为：N2Nk T S 100U %U x ••=欧姆时，其中U N 和S N 的单位应为（）A ．KV 和KVAB ．KV 和MV AC ．V 和V AD ．V 和KV A19．电力系统潮流分布计算中，无功功率Q 的单位是（ ）A ．KWB ．MWC．MV A D．MVar20．冲击电流主要用于检验电气设备和载流导体的（）A．热稳定B．动稳定C．绝缘强度D．电压水平二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

内部过电压：由于断路器操作、故障过着其他原因，使系统参数发生变化，引起系统内部电磁能量的转化或传递引起的电压升高。

空载线路的分闸过电压空载线路的合闸过电压切除空载变压器过电压电弧接地过电压工频电压升高谐振过电压暂时过电压（工频电压升高（空载长线的电容效应、不对称短路引起的工频电压升高、甩负荷引起的工频电压升高）、谐振过电压（线性谐振、铁磁谐振、参数谐振））操作过电压（操作过电压（切断空载线路、空载线路合闸、切断空载变压器、电弧接地过电压））内部过电压倍数K空载线路分闸过电压：分闸初期，断路器端口处电弧重燃，引起电磁振荡，出现过电压措施：提高断路器的灭弧能力；带并联电阻空载线路的合闸过电压：（正常运行的计划性合闸、线路故障切除后的自动重合闸）合闸过电压中，以三相重合闸的情况最严重，其过电压幅值可达3Em影响因素：合闸时电源相位；线路损耗（电阻及电导中的损耗，电晕损耗）；线路残余电压的极性及大小；母线上接有其他线路；线路长度和电源容量措施：采用带有并联合闸电阻的断路器；单相自动重合闸的采用；同相位合闸；利用避雷器保护（线路首段和末端安装）切除空载变压器过电压：（消弧线圈、并联电抗器、轻载变压器电动机）原因：流过电感的电流在到达自然零值之前被断路器强制切断，从而迫使储存在电感中的电磁能量转化为电场能量导致电压升高。

（截留现象）影响因素：与截断电流I0有关；变压器参数对过电压倍数的影响；变压器的中性点接地方式；限制措施：安装避雷器电弧接地过电压（通常发生在中性点对地绝缘系统）影响因素：电弧过程的随机过程；导线相间电容的影响；电网损耗电阻；对地绝缘的泄漏电导；限制措施：采用中性点直接接地方式；采用中性点经消弧线圈接地方式工频电压升高：空载长线电容效应引起的工频电压升高；不对称短路引起的工频电压升高；发电机突然短路引起的工频电压升高中性点不接地系统：单相接地故障时，工频电压升高可达1.1倍额定电压，避雷器的灭弧电压规定为系统最高电压的1.1倍，称为110%避雷器；中性点经消弧线圈接地系统：单相接地故障时，健全相电压接近额定电压，避雷器的灭弧电压规定为系统最高电压的1.0倍，称为100%避雷器；中性点直接接地系统：单相接地故障时，健全相电压不大于0.8倍额定电压，避雷器的灭弧电压规定为系统最高电压的0.8倍，称为80%避雷器；对330kV及以上系统，线路距离长，计及长线路的电容效应时，吸纳路末端工频电压升高可能超过系统最高电压的80%，根据位置的不同，分为电站型避雷器（80%避雷器）和线路型避雷器（90%避雷器）两种。

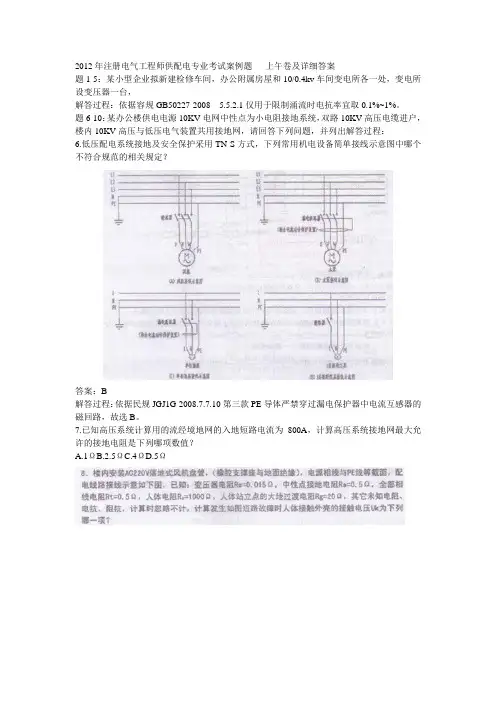

2012年注册电气工程师供配电专业考试案例题上午卷及详细答案题1-5：某小型企业拟新建检修车间，办公附属房屋和10/0.4kv车间变电所各一处，变电所设变压器一台，解答过程：依据容规GB50227-2008 5.5.2.1仅用于限制涌流时电抗率宜取0.1%~1%。

题6-10：某办公楼供电电源10KV电网中性点为小电阻接地系统，双路10KV高压电缆进户，楼内10KV高压与低压电气装置共用接地网，请回答下列问题，并列出解答过程：6.低压配电系统接地及安全保护采用TN-S方式，下列常用机电设备简单接线示意图中哪个不符合规范的相关规定？答案：B解答过程：依据民规JGJ1G-2008.7.7.10第三款PE导体严禁穿过漏电保护器中电流互感器的磁回路，故选B。

7.已知高压系统计算用的流经境地网的入地短路电流为800A，计算高压系统接地网最大允许的接地电阻是下列哪项数值？A.1ΩB.2.5ΩC.4ΩD.5Ω（一） 接触电压（一侧为外壳一侧为大地） （二） 回路总电阻：R=0.5+0.015+Ω=+++⨯++014755.15.05.02010005.0)5.0201000(解答过程：依据配电手册P893表14-1310.已知，变电所地面土壤电阻率=1000Ω·m ，接地故障电流持续时间t=0.5s ，高压电气装置发生接地故障时，变电所接地装置的接触电位差Ut 和跨步电位差Us 不应超过下列哪项数值？A.Ut=120V Us=550VB. Ut=550V Us=250VC. Ut=486V Us=1236VD. Ut=688V Us=1748V 答案：C 解答过程：V Ut 4865.0100017.0174=⨯+=V Us 12365.010007.0174=⨯+=题11-15：某工程设计中，一级负荷中的特别重要负荷统计如下：给水泵电动机：共3台（两用一备），每台额定功率45KW，允许断电时间5min；给风机用润滑油泵电动机，共4台（三用一备）额定功率10KW，允许断电时间5min；应急照明安装容量：50KW，允许断电时间5s；计算机控制与监视系统安装容量：30KW，允许断电时间5ms；上述负荷中电动机的启动电流倍数为7，电动机的功率因数为0.85，电动机效率0.92，起动时的功率因数为0.5，直接但不同时起动，请回答下列问题：11.下列那一项不能采用快速自动起动柴油发电机作为应急电源？A.变电所直流电源充电装置B.应急照明和计算机控制与监视系统C.给水泵电动机D.风机用润滑油泵电动机答案：BA.329KVAB.343.3KV AC.386.21KV AD.553.3KV A答案：CA.252KVAB.272.75KV AC.296.47KV AD.322.25KV A答案：D解答过程：配电手册P66式2-816.假定该变电站110KV、35KV母线系统阻抗标么值分别为0.025和0.12，请问该变电站10KV母线最大三相短路电流为下列那一项？（S=100MV A,）A.9.74KAB.17.00KAC.18.95KAD.21.12KA答案：C18.假定该变电站10KV母线三相短路电流为29.5KA，现需将本站10KV母线三相短路电流限制到20KA以下，拟采用在变压器10KV侧串联限流电抗器的方式，已知限流电抗器额定电压10KV，额定电流2000A，则限流电抗器电抗率最小应为下列哪一项？A.3%B.3.4%C.5%D.6%答案：B 解答过程：21.已知图中哪个10/0,4KV，800KV A变压器高压侧短路容量200MV A、变压器短路损耗7.5KW，低压侧0.4KV母线上三相短路电流和两相短路电流稳态值为下列哪一项？（低压侧母线段阻抗忽略不计）A.22.39KA，19.39KAB.23.47KA,20.33KAC.25.56KA,22.13KAD.287.5KA,248.98KA答案：B解答过程：22.若该变电所两台35/10KV主变压器采用并联运行方式，当过电流保护时限大于0.5s，电流速断保护能满足灵敏性要求时，在正常情况下主变压器的继电保护配置中下列哪一项可不装设？并说明其理由A.带时限的过电流保护B.电流速断保护C.纵联差动保护D.过负荷保护答案：C解答过程：解答过程：25.假定变电所的两端10KV母线在系统最大运行方式下母线三相短路超瞬态电流为5480A，系统最小运行方式下母线三相短路超瞬态电流为4560A，10KV母线分段断路器的电流速断保护装置的动作电流为下列哪一项？A.19.74AB.22.8AC.23.73AD.27.4A2012年注册电气工程师供配电专业考试案例题下午卷及详细答案2.如果低压配电形式为TN-S，开水间设AO220V/6KW热水器，间接接触保护断路器过电流整定值ln=32A（瞬动la=6ln），电热水器旁500mm处有一组暖气，为了人身安全，降低电热水器发生接地时电压，开水间作局部电位联接，计算产生接触电压的那段线路导体的电阻最大不应超过下列哪项数值？A.0.26ΩB.1.2ΩC.1.56ΩD.1.83Ω7.用电设备过流保护器5s时的动作电流为200A，通信机房内等电位联接，依据规范要求可能触及的外露可导电部分和外界可导电部分内的电阻应小于等于下列哪项数值？A.0.125ΩB.0.25ΩC.1ΩD.4Ω答案：B解答过程：50/200=0.25Ω14.如果该变电所220V直流电源选用220AH的GF型铅酸蓄电池，蓄电池的电池个数为108个，经常负荷电流为15A，事故放电末期随机（5s）冲击放电电流值为18A，事故放电初期（1min）冲击电流和1h事故放电末期电流均为36A，计算事故放电末期承受随机（5s）冲击放电电流的实际电压和事故放电初期1min承受冲击放电电流时的实际电压为（查曲线时所需数据取整数）A.197.6V/210.6VB.99.9V/213.8VC.205V/216VD.217V/226.8V答案：C15.如果该变电所1h放电容量为20AH，该蓄电池拟仅带控制负荷，蓄电池个数为108个，选用阀控式铅酸蓄电池（含液）（单体2V）则该变电所的蓄电池容量为（查表时放电终止电压据计算结果就近取值）A.65AHB.110AHC.140AHD.150AH答案：A解答过程：直规BL/T5044 B1.316.已知35KV 电源线供电负荷为三相平衡负荷，至降压变电所35KW 侧计算电流为200A ，功率因数为0.8，请问该段36KV 电缆线路的电压损失%U ∆为下列哪一项？ A.0.019% B.0.63% C.0.72% D.0.816% 答案：B解答过程：依据配电手册P542表9-63或P254式6-319.假定车间变电所变压器额定容量为S=2000KV A ，空载损耗为Po=3.8KW ，短路损耗Ps=16KW ，正常运行时计算负荷Sj=1500KV A ，该变压器在正常运行时的有功损耗P ∆为下列哪一项？A.9KWB.12.8KWC.15.2KWD.19.2KW 答案：B24.如果除尘风机运行在高速时，试计算这种情况下用变频调速器调速比液力耦合器调速每天省电多少度？A.2350.18kwhB.3231.36 kwhC.3558.03 kwhD.3958.56 kwh答案：B 解答过程：KW N N P P N N P P 5621.148414911350200012331231212=⎪⎭⎫⎝⎛=⎪⎪⎭⎫ ⎝⎛=⇒⎪⎪⎭⎫⎝⎛=25.已知从风机的供电回路测得，采用变频调速方案时，风机高速运行时功率1202KW ，低速运行时功率10KW ，采用液力耦合器调速方案时，风机高速运行时功率1406KW ，低速时56KW ，若除尘风机高速和低速各占50%，问采用变频调速比采用液力耦合器调速每年节约多少度电？A.688042kwhB.726151kwhC.960000kwhD.10272285kwh 答案：C 解答过程：（1406+56）⨯320⨯50%-(1202+10) ⨯24⨯320⨯50%=960000kwh26.关于电动机转速的选择，下列哪一项是错误的？A.对于不需要调速的高转速或中转速的机械，一般应选用相应转速的异步或同步电动机直接与机械相连接B. 对于不需要调速的高转速或中转速的机械，一般应选用相应转速的电动机通过减速机来传动C.对于需要调速的机械，电动机的转速产生了机械要求的最高转速相适应，并留存5~8%的向上调速的余量D.对于反复短时的工作的机械，电动机的转速除能满足最高转速外，还需从保证生产机械达到最大的加减速度而选择最适合的传动比答案：C解答过程：依据钢铁下册P9并留存10~15%的向上调速的余量.30.若该电动机起动时的电线电压相对值为0.89，该线路阻抗为0.0323Ω，计算起动时该电动机端子电压相对值等于下列哪一项？A.0.7822B.0.84C.0.8789D.0.89答案：A某教室平面布置图31.若该教室按多媒体室选择光源色温，照明器具统一光值和照度标准值，下列哪一项是正确的？A.色温4900K，统一眩光值不大于19，0.75m水平面照度值300LXB.色温4900K，统一眩光值不大于19，地面照度值300LXC.色温6500K，统一眩光值不大于22,0.75m水平面照度值500LXD.色温6500K，统一眩光值不大于22，地面照度值500LX答案：A解答过程：依据GB50034-2004 表5.2.7表4.4.1多媒体教室A.0.69B.0.75C.0.78D.0.83答案：B.A.46B.42C.36D.32答案：CA.56.25msB.52.94msC.51.43msD.50ms。

2010年电气工程师供配电专业知识考试真题及答案上午卷试卷题量：70题试卷总分：100分试卷限时：180分钟一、单项选择题1、在爆炸性气体环境内，低压电力、照明线路用的绝缘导线和电缆的额定电压必须低于工作电压，且不应低于下列哪一项数值？（）A、400VB、500VC、750VD、1000V2、隔离电器应有效地将所有带电的供电导体与有关回路隔离，以下所列对隔离电器的要求，哪一项要求是不正确的（）A、在干燥条件下触头在断开位置时，每极触头间应能耐受与电气装置标称电压相对应的冲击电压，且断开触头间的漏泄电流也不应超过额定值B、隔离电器断开触头问的距离，应是可见的或明显的，有可靠的标记标示“断开”或“闭合”的位置C、半导体器件不应作为隔离电器D、断路器均可用作隔离电器3、应急电源的工作时间，应按生产技术上要求的停车时间考虑，当与自启动的发电机组配合使用时，不应少于下列哪一项数值？（）A、5min B、10minC、15minD、30min4、某车间的一台起重机，电动机的额定功率为120kW，电动机的额定负载持续率为40％。

采用需要系数法计算，该起重机的设备功率为下列哪一项数值？（）A、152kWB、120WC、76kWD、48kW5、35kV户外配电装置采用单母线分段接线时，下列表述中哪一项是正确的？（）A、当一段母线故障时，该段母线的回路都要停电B、当一段母线故障时，分段断路器自动切除故障段，正常段会出现问断供电C、重要用户的电源从两段母线引接，当一路电源故障时，该用户将失去供电D、任一元件故障，将会使两段母线失电6、与单母线分段接线相比，双母线接线的优点为下列哪一项？（）A、当母线故障或检修时，隔离开关作为倒换操作电器，不易误操作B、增加一组母线，每回路就需要增加一组母线隔离开关，操作方便C、供电可靠，通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致供电中断D、接线简单清晰7、某35／6kV变电所装有两台主变压器，当6kV侧有8回出线并采用手车式高压开关柜时．宜采用下列哪种接线方式（）A、单母线B、分段单母线C、双母线D、设置旁路设施8、在设计低压配电系统时，下列哪一项做法不符合规范规定？（）A、220V或380V单相用电设备接入220V／380V三相系统时，宜使三相平衡B、由地区公共低压电网供电的220V照明负荷，线路电流小于或等于40A时，可采用220V单相供电C、由地区公共低压电网供电的220V照明负荷，线路电流小于或等于30A时，可采用220V单相供电D、由地区公共低压电网供电的220V照明负荷，线路电流大于30A时，宜采用220／380V三相四线制供电9、当应急电源装置(EPS)用作应急照明系统备用电源时，有关应急电源装置(EPS)切换时间的要求，下列哪一项是不正确的？（）A、用作安全照明电源装置时，不应大于0．5sB、用作疏散照明电源装置时，不应大于5sC、用作备用照明电源装置时(不包括金融、商业交易场所)，不应大于5sD、用作金融、商业交易场所备用照明电源装置时，不应大于1．5s10、在110kV以下变电所设计中，设置于屋内的干式变压器，在满足巡视检修的要求外，其外廓与四周墙壁的净距(全封闭型的干式变压器可不受此距离的限制)不应小于下列哪一项数值？（）A、0．6mB、0．8mC、1．0mD、1．2m11、民用10(6)kV屋内配电装置顶部距建筑物顶板的距离不宦小于下列哪一项数值？（）A、0．5mB、0．8mC、1．0mD、1．2m12、下列关于爆炸性气体环境中变、配电所的布置，哪一项不符合规范的规定？（）A、变、配电所和控制室应布置在爆炸危险区域1区以外B、变、配电所和控制室应布置在爆炸危险区域2区以外C、当变、配电所和控制室为正压室时，可布置在爆炸危险区域1区以内D、当变、配电所和控制室为正压室时，可布置在爆炸危险区域2区以内13、油重为2500kg以上的屋外油浸变压器之间无防火墙时，下列变压器之间的最小防火净距，哪一组数据是正确的？（）A、35kV及以下为4m，63kV为5m，110kV为6mB、35kV及以下为5m，63kV为6m，110kV为8mC、35kV及以下为5m，63kV为7m，110kV为9mD、35kV及以下为6m，63kV为8m，110kV为1Ore14、一台容量为31．5MV·A的三相三绕组电力变压器三侧阻抗电压分别为uk1-2％=18，uk1-3％=10．5，uk2-3％=6．5，变压器高、中、低三个绕组的电抗百分值应为下列哪组数据？（）A、9％，5．23％，3．25％B、7．33％，4．67％，-0.33％C、11％，7％，-0．5％D、22％，14％，-1％15、某11OkV用户变电站由地区电网(无穷大电源容量)受电，有关系统接线和元件参数如下图所示，图中k点的三相短路全电流最大峰值为下列哪一项数值？（）A、28．18kAB、27．45kAC、26．71kAD、19．27kA16、高压并联电容器组采用双星形接线时．双星形电容器组的中性点连接线的长期允许电流不应小于电容器组额定电流的百分数为下列哪一项数值？（）A、100％B、67％C、50％D、33％17、当保护电器为符合《低压断路器》(JB1284—1985)的低压断路器时，低压断路器瞬时或短延时过流脱扣器整定电流应小于短路电流的倍数为下列哪一项数值？（）A、0．83B、0．77C、0．67D、0．518、在设计110kV及以下配电装置时，最大风速可采用离地10m高，多少年一遇多少时间(分钟)的平均最大风速？（）A、20年，15minB、30年，10minC、50年，5minD、100年，8min19、验算低压电器在短路条件下的通断能力时，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流多少时，应计人电动机反馈电流的影响？（）A、0．5％B、0．8％C、1％D、1．5％20、根据规范确定裸导体(钢芯铝线及管形导体除外)的正常最高工作温度不应大于下列哪一项数值？（）A、+70℃B、+80℃C、+85℃D、+90℃21、为了消除由于温度引起的危险应力，规范规定矩形硬铝导体的直线段一般每隔多少米左右安装一个伸缩接头？（）A、15mB、20mC、30mD、40m22、下述哪一项配电装置硬导体的相色标志符合规范规定？（）A、11相红色，12相黄色，13相绿色B、11相红色，12相绿色，13相黄色C、11相黄色，12相绿色，13相红色D、11相黄色，12相红色，13相绿色23、6根电缆土中并行直埋，净距为100mm，电缆载流量的校正系数为下列哪一项数值？（）A、1．00B、0．85C、0．81D、0．7524、变电所内电缆隧道设置安全孔，下述哪一项符合规范规定（）A、安全孔间距不宜大于75m，且不少于2个B、安全孔间距不宜大于100m，且不少于2个C、安全孔间距不宜大于150m，且不少于2个D、安全孔间距不宜大于200m，且不少于2个25、变配电所的控制、信号系统设计时，下列哪一项设置成预告信号是不正确（）A、自动装置动作B、保护回路断线C、直流系统绝缘降低D、断路器跳闸26、规范规定车间内变压器的油浸式变压器容量为下列哪一项数值及以上时，应装设瓦斯保护？（）A、0．4MV·AB、0．5MV．A C、0．63MV·A D、0．8MV．A27、电力变压器运行时，下列哪一项故障及异常情况应瞬时跳闸？（）A、由于外部相间短路引起的过电流B、过负荷C、绕组的匝问短路D、变压器温度升高和冷却系统障28、在变电所直流电源系统设计时，下列哪一项直流负荷是随机负荷（）A、控制、信号、监控系统B、断路器跳闸C、事故照明D、恢复供电断路器合闸29、当按建筑物电子信息系统的重要性和使用性质确定雷击电磁脉冲防护等级时，医院的大型电子医疗设备，应划为下列哪一项防护等级？（）A、A级B、B级C、C级D、D级30、某座35层的高层住宅，长L=65m、宽W=20rn、高H=110m，所在地年平均雷暴日为60．5天，与该建筑物截收相同雷击次数的等效面积为下列哪一项数值？（）A、0．038km2B、0．049km2C、0．058km2D、0．096km231、某地区年平均雷暴日为28天，该地区为下列哪一项？（）A、少雷区B、中雷区C、多雷区D、雷电活动特殊强烈地区32、利用基础内钢筋网作为接地体的第二类防雷建筑，接闪器成闭合环的多根引下线，每根引下线在距地面0．5m以下所连接的有效钢筋表面积总和应不小于下列哪一项数值？（）A 、 0．37m2B、0．82m2C、1．85m2 D、4．24m233、下列哪种埋人土壤中的人工接地极不符合规范规定？（ ）A．50mm2裸铜排B．70mm2裸铝排C．90mm2热镀锌扁钢D．90mm2热浸锌角钢34、考虑到照明设计时布灯的需要和光源功率及光通量的变化不是连续的这一实际情况，在一般情况下，设计照度值与照明标准值相比较，可有-10％～+10％的偏差，适用此偏差的照明场所装设的灯具数量至少为下列哪一项数值（）A、5个B、10个C、15个D、20个35、在工厂照明设计中应选用效率高和配光曲线适合的灯具，某工业厂房长90m、宽30m，灯具离作业面高度为8m，宜选择下列哪一种配光类型的灯具？（）A、宽配光B、中配光C、窄配光D、特窄配光36、下图所示为二阶闭环调节系统的标准形式，设Kx=2．0，Ti=0．02，为将该调节系统校正为二阶标准形式，该积分调节器的积分时间Ti应为下列哪一项？（）A、0．04B、0．08C、0．16D、0．837、反接制动是将交流电动机的电源相序反接产生制动转矩的一种电制动方式，下述哪种情况不宜采用反接制动？（）A、绕线型起重电动机B、需要准确停止在零位的机械C、小功率笼型电动机D、经常正反转的机械38、在视频安防监控系统设计中，摄像机镜头的选择，在光照度变化范围相差多少倍以上的场所，应选择自动或电动光圈镜头？（）A、20倍B、50倍C、75倍D、100倍39、某建筑需设置1600门的交换机，但交换机及配套设备尚未选定，机房的使用面积宜采用下列哪一项数值？（）A、≥30m2B、≥35m2C、≥40m2D、≥45m240、10kV架空电力线路设计的最高气温宜采用下列哪一项数值？（）A、30℃B、35℃C、40℃D、45℃二、多项选择题41、下图表示直接接触伸臂范围的安全限值，图中标注正确的是哪些项？（）A、R2．50B、R1．00C、0．75D、S(非导电地面)42、在爆炸性气体环境中，爆炸性气体的释放源可分为连续级、第一级和第二级，下列哪些情况可划为连续级释放源？（）A、在正常运行中会释放易燃物质的泵、压缩机和阀门等密闭处B、没有用惰性气体覆盖的固定顶盖储罐中的易燃液体的表面C、油水分离器等直接与空间接触的易燃液体的表面D、正常运行时会向空间释放易燃物质的取样点43、考虑到电磁环境卫生与电磁兼容，在民用建筑物、建筑群内不得有下列哪些设施？（）A、高压变配电所B、核辐射装置C、大型电磁辐射发射装置D、电磁辐射较严重的高频电子设备44、一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统，下列哪些项可作为应急电源？（）A、蓄电池B、独立于正常电源的发电机组C、供电系统中专用的馈电线路D、干电池45、民用建筑中，关于负荷计算，下列哪些项的表述符合规范的规定？（）A、当应急发电机仅为一级负荷中特别重要负荷供电时，应以一级负荷的计算容量，作为选用应急发电机容量的依据B、当应急发电机为消防用电负荷及一级负荷供电时，应将两者计算负荷之和作为选用应急发电机容量的依据C、当自备发电机作为第二电源，且尚有第三电源为～级负荷中特别重要负荷供电时，以及当向消防负荷、非消防负荷及一级负荷中特别重要负荷供电时，应以三者的计算负荷之和作为选用自备发电机容量的依据D、当消防设备的计算负荷大于火灾时切除非消防设备的计算负荷时，可不计入计算负荷46、在低压配电系统中，电源有一点与地直接连接，负荷侧电气装置的外露可导电部分接至电气上与电源的接地点无关的接地极，下列哪几种系统接地形式不具有上述特点？（）A、TN-C系统B、TN-S系统C、TT系统D、IT系统47、在交流电网中，由于许多非线性电气设备的投人运行而产生了谐波，关于谐波的危害，在下列表述中哪些是正确的？（）A、旋转电动机定子中的正序和负序谐波电流，形成反向旋转磁场，使旋转电动机转速持续降低B、变压器等电气设备由于过大的谐波电流，而产生附加损耗，从而引起过热，导致绝缘损坏C、高次谐波含量较高的电流能使断路器的开断能力降低D、使通信线路产生噪声，甚至造成故障48、当应急电源装置(EPS)用作应急照明系统备用电源时，关于应急电源装置(EPS)的选择，下列哪些项表述符合规定？（）A、EPS装置应按负荷性质、负荷容量及备用供电时间等要求选择B、EPS装置可分交流制式及直流制式。

高等教育自学考试发电厂电气主系统真题2010年10月(总分：100.00，做题时间：150分钟)一、课程代码：02301 (总题数：15，分数：15.00)1.隔离开关可拉合( )（分数：1.00）A.负荷电流B.短路电流C.小电流√D.过负荷电流解析：2.屋外式中型配电装置可用于( )（分数：1.00）A.10～35kV电气主接线B.110～220kV电气主接线√C.330kV电气主接线D.500kV电气主接线解析：3.如果单支避雷针离地面高度为25米，则在离地面10米高度的水平面上，其保护半径为( )（分数：1.00）A.17.5米√B.20米C.25米D.27.5米解析：4.正常运行时，旁路母线( )（分数：1.00）A.接地B.处于运行状态C.带电D.不带电√解析：5.水内冷母线能较好地解决大电流母线的( )（分数：1.00）A.载流能力问题√B.短路时的电动力问题C.附近钢构的发热问题D.磁场分布问题解析：6.为了保证事故情况下发电厂厂用保安负荷的安全供电，要求设置交流保安电源的发电机组的额定容量不低于( )（分数：1.00）A.50MWB.100MWC.125MWD.200MW √解析：7.发电厂交流不停电电源的电压应采用( )（分数：1.00）A.单相110VB.单相220V √C.三相380VD.三相500V解析：8.母线采用硬性固定的部分是( )（分数：1.00）A.穿墙套管和电气设备引下线√B.支撑绝缘子和电气设备引下线C.支撑绝缘子和穿墙套管D.支撑绝缘子、穿墙套管和电气设备引下线解析：9.高压断路器强电控制回路直流电源电压为( )（分数：1.00）A.48V或24VB.110V或48VC.220V或110V √D.380V或220V解析：10.为保证交流故障时直流系统可靠供电，通常在蓄电池组直流操作电源蓄电池容量放掉多少时停止放电方式运行，改为充电方式运行?( )（分数：1.00）A.10％B.30％C.60％√D.90％解析：11.变压器绕组的温度变化往往落后于空气温度的变化，其变化范围为空气温度变化的( )（分数：1.00）A.60％B.70％C.80％√D.90％解析：12.油浸变压器在各种过负荷方式下运行时，顶层油温不应超过( )（分数：1.00）A.85℃B.95℃C.105℃√D.140℃解析：13.电介质(绝缘介质)在电场作用下的物理现象主要有极化、( )（分数：1.00）A.电解、损耗和击穿B.电导、损耗和击穿√C.电解、老化和击穿D.电导、老化和击穿解析：14.在外电场作用下，电子云对原子核发生弹性位移，因正负电荷作用中心不重合而产生感应偶极矩，则称为( )（分数：1.00）A.电子式极化√B.离子式极化C.分子式极化D.偶极子式极化解析：15.普通阀型避雷器的保护效果不如金属氧化锌避雷器的原因是其间隙放电电压高于( )（分数：1.00）A.被保护设备的绝缘水平B.电网额定电压C.雷电波的最高电压D.残压√解析：二、填空题(本大题共10小题,每小题1分,共10分) (总题数：10，分数：10.00)16.由于封闭母线金属外壳的 1作用，可大大减小相间电动力。

1题型：简答题题目：什么叫做操作过电压？答案：电力系统是由电源、电阻、电感、电容等元件组成的复杂系统，当开关操作，或事故状态引起系统拓扑结构发生改变时，各储能元件的能量重新分配并发生振荡，在设备上将会产生数倍于电源电压的过渡过程的过电压，称为操作过电压。

2题型：简答题题目：简述电力系统中操作过电压的种类。

答案：（1）空载线路合闸过电压：包括正常空载线路合闸过电压和重合闸过电压；（2）切除空载线路过电压；（3）切除空载变压器过电压；（4）电弧接地过电压。

3题型：单项选择题题目：以下属于操作过电压的是______。

A、工频电压升高B、电弧接地过电压C、变电所侵入波过电压D、铁磁谐振过电压答案：B4题型：简答题题目：在不同电压等级中起主导作用的操作过电压类型？答案：（一）6～10kV，35～60kV：电弧接地过电压；（二）110～220kV：切空载变压器，切除空载线路过电压；（三）330～500kV：合空载线路过电压。

5题型：填空题题目：要想避免切空线过电压，最根本的措施是__________。

答案：改进断路器的灭弧性能。

6题型：简答题题目：试说明电力系统中影响切空载线路过电压的因素有哪些？答案：（一）断路器的灭弧性能；（二）线路泄漏损耗；（三）中性点运行方式；（四）系统参数。

7题型：简答题题目：试说明电力系统中限制切空载线路过电压的措施有哪些？答案：（一）提高断路器的灭弧性能，减少或避免电弧重燃；（二）在断路器中加装并联分闸电阻；（三）装设避雷器。

8题型：单项选择题题目：以下几种方法中在抑制切空载线路过电压时相对最为有效的是（）。

A、采用多油断路器B、采用中性点绝缘系统C、采用六氟化硫断路器D、中性点经消弧线圈接地答案：C9题型：问答题题目：为什么在断路器的主触头上并联电阻有利于限制切除空载长线时的过电压？答案：使用带并联电阻的断路器（如图）是一个有效的措施，这种断路器有两个触头，主触头并联一个电阻R，是辅助触头，断路器的动作分两步进行。

当电力系统进行操作或发生接地故障时，就会在由电气设备构成的集中参数电路中产生电磁暂态过程，引起系统电压的升高或产生过电流。

当电力系统中某一点突然发生雷电过电压或操作过电压时，这一变化并不能立即在系统其它各点出现，而要以电磁波的形式按一定的速度从电压或电流突变点向系统其它部位传播。

电磁波在分布参数电路中传播产生的暂态过程，简称波过程。

一般架空单导线线路的波阻抗Z〜500 Q,分裂导线波阻抗Z〜300 Q冲击电晕对导线耦合系数的影响发生冲击电晕后，在导线周围形成导电性能较好的电晕套，在这个电晕区内充满电荷，相当于扩大了导线的有效半径，因而与其它导线间的耦合系数也增大。

冲击电晕对波阻抗和波速的影响冲击电晕将使线路波阻抗减小、波速减小冲击电晕对波形的影响冲击电晕减小波的陡度、降低波的幅值的特性，有利于变电所的防雷保护。

最大电位梯度出现在绕组的首端。

冲击电压波作用于变压器绕组初瞬，绕组首端的电位梯度是平均电位梯度的a I倍。

a l越大，电位分布越不均匀，相应绕组的抗冲击能力越差。

（危及变压器绕组的首端匝间绝缘）最大电位梯度均出现在绕组首端，其值等于 a U0,对变压器绕组的纵绝缘（匝间绝缘）有危害。

绕组内的波过程除了与电压波的幅值有关外，还与作用在绕组上的冲击电压波形有关。

过电压波的波头时间越长（陡度越小），由于电感分流的影响，振荡过程的发展比较和缓，绕组各点的最大对地电压和纵向电位梯度都将下降；反之则振荡越激烈。

波尾也有影响，在短波作用下，振荡过程尚未充分激发起来时，外加电压已经大为减小，导致绕组各点的对地电压和电位梯度也比较低。

变压器绕组内部保护的关键措施是：改善绕组的初始电位分布，使初始电位分布尽可能地接近稳态电位分布。

这可有效地降低作用在绕组纵绝缘上的电位梯度，并削弱振荡，减小振荡过电压的幅值。

（1）补偿对地电容C0dx 的影响；（静电环）（2）增大纵向电容K0/dx （纠结式绕组）绕组匝间绝缘所承受的冲击电压为Uab= alab/v侵入波的陡度愈大，每匝线圈的长度愈长，或波速愈小，则作用在匝间的电压也愈大。

电力系统过电压数值仿真计算1 我国1974年在西北地区建成刘（家峡）- 天（水）- 关（中）首条330kV输电线路，1981年建成平（顶山）- 武（昌）第一条500kV线路，2005年西北地区建设的第一条750kV 线路投入运行，交流1000kV和直流 800kV输电系统正在积极推进中。

2 电力系统电压等级的提高，意味着设备绝缘水平提高。

电力系统的绝缘包括发电厂、变电所电气设备的绝缘以及线路的绝缘。

他们在运行中除承受正常运行时的工作电压外，还将承受各类过电压，如工频过电压、操作过电压以及雷电过电压。

通常情况下，由于电力系统电磁暂态产生的过电压在确定绝缘水平中起决定性作用。

3 在电力系统中，由于断路器的操作、故障或其他原因，使系统参数发生变化，引起电网内部电磁能量的转化或传递，产生电压升高称为内部过电压。

内部过电压分为两类操作过电压、暂时过电压。

把频率为工频或接近工频的过电压称为工频过电压，它是由系统中长线的电容效应、不对称接地故障、甩负荷引起的。

对因系统的电感、电容参数配合不当，出现的各类持续时间长、波形周期性重复的谐振现象及其电压升高称为谐振过电压。

4 所谓绝缘配合，就是综合考虑电气设备在电力系统中可能承受的各种电压（工作电压及过电压）、保护装置的特性和设备绝缘对各种作用电压的耐受特性，合理的确定设备必要的绝缘水平，以使设备的造价、维修费用和设备绝缘故障引起的事故损失降低，达到在经济上和安全运行上总体效益最高的目的。

5 电力系统过电压的研究方法暂态网络分析仪（TNA）、计算机的数值计算、系统的现场实测。

6 目前在世界范围内，使用计算机数字仿真技术研究电力系统电磁暂态现象有哪些程序？EMTP、PSCAD/EMTDC（1）Dommel_Bergeron_Method编制了EMTP(Electro_Magnetic_Transient_Program)，在世界范围内获得了广泛的使用。

（2）加拿大曼尼托巴（Manitoba）直流输电研究中心开发完善并形成了PSCAD/EMTDC(Electro_Magnetic_Transients_Including_DC)，在世界范围内获得了成功的使用。

⏹当电力系统进行操作或发生接地故障时，就会在由电气设备构成的集中参数电路中产生电磁暂态过程，引起系统电压的升高或产生过电流。

⏹当电力系统中某一点突然发生雷电过电压或操作过电压时，这一变化并不能立即在系统其它各点出现，而要以电磁波的形式按一定的速度从电压或电流突变点向系统其它部位传播。

⏹电磁波在分布参数电路中传播产生的暂态过程，简称波过程。

一般架空单导线线路的波阻抗Z≈500Ω，分裂导线波阻抗Z≈300Ω⏹冲击电晕对导线耦合系数的影响发生冲击电晕后,在导线周围形成导电性能较好的电晕套，在这个电晕区内充满电荷，相当于扩大了导线的有效半径,因而与其它导线间的耦合系数也增大。

⏹冲击电晕对波阻抗和波速的影响冲击电晕将使线路波阻抗减小、波速减小⏹冲击电晕对波形的影响冲击电晕减小波的陡度、降低波的幅值的特性，有利于变电所的防雷保护。

最大电位梯度出现在绕组的首端.冲击电压波作用于变压器绕组初瞬,绕组首端的电位梯度是平均电位梯度的αl倍. αl越大，电位分布越不均匀，相应绕组的抗冲击能力越差。

（危及变压器绕组的首端匝间绝缘）⏹最大电位梯度均出现在绕组首端，其值等于αU0，对变压器绕组的纵绝缘（匝间绝缘）有危害。

⏹绕组内的波过程除了与电压波的幅值有关外，还与作用在绕组上的冲击电压波形有关。

过电压波的波头时间越长（陡度越小)，由于电感分流的影响，振荡过程的发展比较和缓,绕组各点的最大对地电压和纵向电位梯度都将下降;反之则振荡越激烈。

波尾也有影响,在短波作用下,振荡过程尚未充分激发起来时，外加电压已经大为减小，导致绕组各点的对地电压和电位梯度也比较低。

⏹变压器绕组内部保护的关键措施是:改善绕组的初始电位分布，使初始电位分布尽可能地接近稳态电位分布。

这可有效地降低作用在绕组纵绝缘上的电位梯度，并削弱振荡，减小振荡过电压的幅值.(1）补偿对地电容C0dx的影响；（静电环) （2)增大纵向电容K0/dx （纠结式绕组）绕组匝间绝缘所承受的冲击电压为Uab=ālab/v⏹侵入波的陡度愈大，每匝线圈的长度愈长，或波速愈小，则作用在匝间的电压也愈大。

2010年 发输变电参考答案31 一台并励直流电动机7.5NP =KW, 230N U =V , 38N I =A, 1750/min N n r =,电枢回路总电阻0.2a R =Ω，励磁回路38.3f R =Ω，则满载时电磁转矩为：A 39.75B 45.6C 46.1D 4.51 解：23038*0.2222.4a N a aE U I R =-=-=230383238.3a N f I I I =-=-= 222.4*327116.8M a a P E I ===,因此7116.82217506060M M P T n ππ===38.9 （注：有可能是原资料数据不准，导致结果和答案对不上）32 一台并励直流电动机拖动一台他励直流发电机，当电动机的外加电压、历次回路电阻均不变时，若增加发电机负荷，此时电动机的电枢电流和转速将出现： Aa I 上升n 下降 B a I 下降 n 上升 C a I 上升 n 上升 D a I 下降 n下降解：增加发电机负荷，对电动机来说就是增加了负荷，因此a I 上升n 下降。

33 两台变压器并列运行，A ：1000N S =KV A ，126300400U V U =，11,% 6.25Yd Uk =；B ：1800N S =KV A ，126300400U V U =，11,% 6.6Yd Uk =，若供给的总负荷为2800KV A ，则有： A A 过载B 过载C 均不过载 D 均过载解：电压器并联运行负载分配和阻抗电压之间的关系，分析如下： 当%%KA KB U U =时，12N A NBS S S S =，即各台变压器所承担的容量与其额定容量成正比。

当%%KA KB U U <时，12A B NNS S S S >，则第Ａ台变压器先满载。

6.6*1000 6.2518002800AB A B S S S S ⎧=⎪⎨⎪+=⎩ 解得1035.3A S =，1764.7B S =，因此A 过载，B 欠载。

1题型：简答题题目：什么叫做操作过电压？答案：电力系统是由电源、电阻、电感、电容等元件组成的复杂系统，当开关操作，或事故状态引起系统拓扑结构发生改变时，各储能元件的能量重新分配并发生振荡，在设备上将会产生数倍于电源电压的过渡过程的过电压，称为操作过电压。

2题型：简答题题目：简述电力系统中操作过电压的种类。

答案: （1）空载线路合闸过电压:包括正常空载线路合闸过电压和重合闸过电压；（2）切除空载线路过电压；（3）切除空载变压器过电压；（4）电弧接地过电压。

3题型：单项选择题题目：以下属于操作过电压的是 _________A、工频电压升高B、电弧接地过电压C变电所侵入波过电压D、铁磁谐振过电压答案：B4题型：简答题题目：在不同电压等级中起主导作用的操作过电压类型？答案：（一）6〜10kV, 35〜60kV :电弧接地过电压；（二）110〜220kV:切空载变压器，切除空载线路过电压;（三）330〜500kV:合空载线路过电压。

5题型：填空题题目: 要想避免切空线过电压，最根本的措施是___________________答案: 改进断路器的灭弧性能。

6题型: 简答题题目: 试说明电力系统中影响切空载线路过电压的因素有哪些？答案:（一）断路器的灭弧性能；（二）线路泄漏损耗；（三）中性点运行方式；（四）系统参数。

7题型: 简答题题目: 试说明电力系统中限制切空载线路过电压的措施有哪些？答案:（一）提高断路器的灭弧性能，减少或避免电弧重燃；（二）在断路器中加装并联分闸电阻；（三）装设避雷器。

8题型: 单项选择题题目: 以下几种方法中在抑制切空载线路过电压时相对最为有效的是（）A、采用多油断路器B、采用中性点绝缘系统C采用六氟化硫断路器D、中性点经消弧线圈接地答案：C9题型：问答题题目：为什么在断路器的主触头上并联电阻有利于限制切除空载长线时的过电压? 答案：使用带并联电阻的断路器（如图）是一个有效的措施，这种断路器有两个触头，主触头□并联一个电阻R, 口是辅助触头，断路器的动作分两步进行。

广东电网公司2010年大学毕业生专业知识考试卷专业类别：电力工程类【I】（A卷）一、单项选择题1.下电路图中，电阻R1=1Ω，R2=2Ω，R3=10Ω，Us1=3V，Us2=2V，则电阻R1两端的电压U1的值为（）。

2．下图中，一端口的输入电阻Ri的值为（A）。

3．在感性负载的两端并联电容可以（B）(A) 提高负载的功率因数（B）提高线路的功率因数(C) 减小负载电流(D) 减小负载的有功功率4．简单系统静态稳定判据为（A）5．如图所示单管共射放大电路，已知Rb=510kΩ，RC=3kΩ，RL=3kΩ，β=100，r be=1k Ω，静态时U BEQ=0.7V，U CEQ=6V，I BQ=20μA，输入电压为20mV。

电路的输出电阻R0=（B）6．单相桥式整流电路中，二极管中的电流平均值为( B )7．三极管的主要参数中交流电流放大系数为（B）(A) β=Ic / Ib (B) β=ΔIc /ΔIb(C) β=ΔIc / ΔI BE (D) β=ΔIc / ΔI CE8．在变压器中性点装设消弧线圈的目的是（C ）(A) 提高电网电压水平(B) 限制变压器故障电流(C) 补偿电网接地的电容电流(D) 吸收无功9．变电站的母线上装设避雷器是为了（C ）(A) 防止直雷击(B) 防止反击过电压(C) 防止雷电行波(D) 防止雷电流10．电容分压器的主电容为C1，分压电容为C2，则电容分压器的分压比K=U1/U2=（A ）11．两个同变比、同容量的TA二次线圈串联后接一个负载阻抗Z L（如图）情况下每个TA 的二次负载是（A）12．在下图的系统图中K点发生单相接地短路，全系统中正序电压正确的分布图是（B ）。

【各元件阻抗均匀分布】13．发生两相短路时，短路电流中含有（A）分量。

(A) 正序和负序(B) 正序和零序(C) 负序和零序(D) 正序、负序和零序14．电力系统发生震荡时，震荡中心电压的波动情况是（A）。
