电力系统中的工频过电压资料

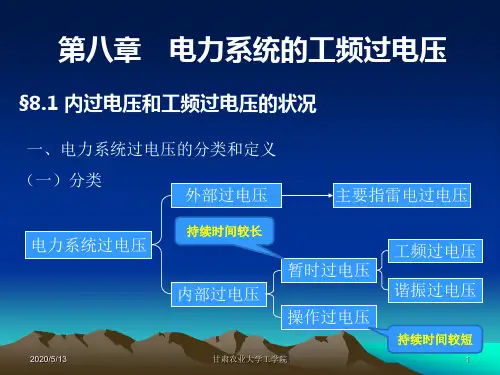

电力系统过电压分类和特点电力系统过电压主要分以下几种类型：大气过电压、工频过电压、操作过电压、谐振过电压。

产生的原因及特点是：大气过电压:由直击雷引起,特点是持续时间短暂，冲击性强，与雷击活动强度有直接关系,与设备电压等级无关。

因此,220KV以下系统的绝缘水平往往由防止大气过电压决定。

工频过电压:由长线路的电容效应及电网运行方式的突然改变引起，特点是持续时间长,过电压倍数不高，一般对设备绝缘危险性不大,但在超高压、远距离输电确定绝缘水平时起重要作用。

操作过电压:由电网内开关操作引起，特点是具有随机性,但最不利情况下过电压倍数较高。

因此30KV及以上超高压系统的绝缘水平往往由防止操作过电压决定。

谐振过电压:由系统电容及电感回路组成谐振回路时引起,特点是过电压倍数高、持续时间长。

变压器中性点接地方式的安排一般如何考虑?变压器中性点接地方式的安排一般如何考虑?答：变压器中性点接地方式的安排应尽量保持变电所的零序阻抗基本不变。

遇到因变压器检修等原因使变电所的零序阻抗有较大变化的特殊运行方式时，应根据规程规定或实际情况临时处理.（1）变电所只有一台变压器，则中性点应直接接地，计算正常保护定值时，可只考虑变压器中性点接地的正常运行方式。

当变压器检修时，可作特殊运行方式处理,例如改定值或按规定停用、起用有关保护段。

（2)变电所有两台及以上变压器时，应只将一台变压器中性点直接接地运行，当该变压器停运时，将另一台中性点不接地变压器改为直接接地。

如果由于某些原因,变电所正常必须有两台变压器中性点直接接地运行，当其中一台中性点直接接地的变压器停运时，若有第三台变压器则将第三台变压器改为中性点直接接地运行。

否则,按特殊运行方式处理。

（3）双母线运行的变电所有三台及以上变压器时，应按两台变压器中性点直接接地方式运行，并把它们分别接于不同的母线上，当其中一台中性点直接接地变压器停运时、将另一台中性点不接地变压器直接接地。

电力系统工频过电压的计算与仿真摘要：日常的绝大多数的负载为感性负载，增加电抗器，可以使线路更加稳定的运行。

该文在没有电抗器和有电抗器的情况下，对空载线路分别求解首末端电压关系，发现在有电抗器的情况下，末端电压波动要小，首末端电压比较小。

最后使用EMTP进行仿真，搭建了没有电抗器和有电抗器的空载线路，采集了输入输出点电压的波形，然后画出首末端电压图，发现首末端电压波形都是标准的正弦，而且是同相位，只有幅值大小不等，仿真结果和理论相一致。

关键词：容性功率输电线路工频过电压电磁暂态分析电抗器1电力系统工频过电压1.1电力系统工频过电压的产生的基本机理电力系统的内部过电压是指系统中的电磁能由于系统故障或开关操作而发生较大的变化，发生电力系统内部过电压时会发生电压从额定允许值瞬间或长期上升。

这种不正常的电压增长会对电气设备构成威胁，因此尽量减小电力系统发生内部过电压的次数。

电力系统内部过电压可以分为操作过电压和暂时过电压这两类，操作过电压是指在电力系统运行过程中不正确的操作导致电压异常增长超过了允许值，而暂时过电压是由于环境等原因发生了电压的振荡，一般而言，顺态过电压可以在比较短的时间内经过电力系统自身内部的调节而消除，从而达到一种电力系统稳定运行的状态[1-3]。

在瞬态转换完成后持续数秒或数小时（持续 0.1 s（5 个工频周期）或更长时间）的持续过电压称为暂时过电压。

由于现代超高压电力系统的保护日益完善，超高压电网中的暂时过电压很少持续超过几秒钟，因此这种过电压称为顺态过电压，由于瞬时过电压的存在的时间不是很长，因此更容易进行调节，尽量减小顺时过电压发生的次数，可以保障电力系统稳态的运行。

该文设计内容有：（1）掌握电力系统工频过电压的产生的基本机理、计算方法和抑制措施。

（2）掌握电力系统电磁暂态仿真软件ATP-EMTP的基本使用方法和分析方法。

（3）设计一个500 kV输电系统的仿真模型，分析不同工况条件产生工频过电压的情况，对理论分析和抑制方法进行验证。

电力系统恢复过程中的工频过电压动态优化控制发表时间：2016-11-05T12:08:53.850Z 来源：《电力设备》2016年第15期作者：高立群[导读] 电缆供电作为一种新型供电方式，不仅具有互感系数大、吸流效果好、能有效抑制通信干扰、供电距离长等优点.(新疆朗金能源科技有限公司新疆克拉玛依 834000) 摘要：电缆供电作为一种新型供电方式，不仅具有互感系数大、吸流效果好、能有效抑制通信干扰、供电距离长等优点，在电缆牵引供电系统中，电缆空载线路的电容效应会引起牵引网线路沿线电压的抬升，产生工频过电压。

该电压不仅对确定牵引网线路沿线设备的绝缘水平起着重要作用，而且在其基础上会产生操作过电压，2种电压共同作用会造成沿线电力设备的破坏，不利于线路正常运营和维护。

因此，有必要弄清电缆供电过电压的相关优化控制方式。

关键词：电力系统；工频过电压；控制变电站与系统联络线路越少，小电抗的工频过电压和电流越大。

小电抗的阻值会影响小电抗的工频过电压和电流的计算结果。

随着小电抗阻值的增大，小电抗的工频电压逐步增大，增大的趋势逐渐变慢；随着小电抗阻值的增大，小电抗的工频电流逐步较小，同样变化率越来越小。

下面文章将对其具体内容进行分析和阐述，仅供参考。

1 电力系统工频过电压概述工频过电压是电力系统中的一种电磁暂态现象，属于暂时过电皮的一种，电力系统在正常状态下或发生故障时可能出现的幅值超过最大相电压的过电压，这种过电压的频率等于或近似为工频，称为工频过电压。

而其产生的原因包含空载长线路电容效应，不对称接地故障引起的正常相电压的升髙，负荷突然増减等等，工频过电压的大小与系统结构，容量，参数，及运行方式有关。

通常来说，工频过电压具有幅值不髙，持续时间较长等一系列的特点，因此对220kVW下，绝缘正常的电气设备一般没有严重的威胁。

但工频过电压这种类型的过电压可Ｗ作为确定超窩压乃至特高压远距离传输系统绝缘水平的关键性依据，原因有如下Ｈ点，首先，工频过电压的幅值与操作过电压的幅值之间有紧密的联系，其次，避雷器额定电压的确定往往要依据工频过电压的幅值，最后，工频过电压还是存在威胁电气设备的可能性的。

工频过电压中文名称：工频过电压英文名称：power frequency overvoltage定义：电力系统在正常或故障运行时可能出现的幅值超过最大工作电压、频率为工频或接近于工频的电压升高。

工频过电压（power frequency overvoltage）系统中在操作或接地故障时发生的频率等于工频（50 Hz）或接近工频的高于系统最高工作电压的过电压。

当系统操作、接地跳闸后的数百毫秒之内，由于发电机中磁链不可能突变，发电机自动电压调节器的惯性作用，使发电机电动势保持不变，这段时间内的工频过电压称为暂时工频过电压。

随着时间的增加，发电机自动电压调节器产生作用，使发电机电动势有所下降并趋于稳定，这时的工频过电压称为稳态工频过电压。

产生工频过电压的主要原因是：空载长线路的电容效应，不对称接地引起的正序、负序和零序电压分量作用，系统突然甩负荷使发电机加速旋转等。

限制工频过电压应针对具体情况采取专门的措施，常用的方法有：采用并联电抗器补偿空载长线的电容效应，选择合理的系统中性点运行方式，对发电机进行快速电压调整控制等等。

谐振过电压中文名称：谐振过电压英文名称：resonance overvoltage定义：在电力系统中，由于操作或故障形成的线性谐振和由于非线性设备的饱和、参数周期性变化等引起的非线性谐振所产生的过电压。

电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路,在一定的能源作用下,会产生串联谐振现象,导致系统某些元件出现严重的过电压。

谐振过电压分为以下几种:(1) 线性谐振过电压：谐振回路由不带铁芯的电感元件(如输电线路的电感,变压器的漏感)或励磁特性接近线性的带铁芯的电感元件(如消弧线圈)和系统中的电容元件所组成。

(2) 铁磁谐振过电压：谐振回路由带铁芯的电感元件(如空载变压器、电压互感器)和系统的电容元件组成。

因铁芯电感元件的饱和现象,使回路的电感参数是非线性的,这种含有非线性电感元件的回路在满足一定的谐振条件时,会产生铁磁谐振。

第5章工频过电压计算之马矢奏春创作目录5.1 空载长线路的电容效应 (3)5.1.1 空载长线路的沿线电压分布 (3)5.1.2 并联电抗器的抵偿作用 (5)线路甩负荷引起的工频过电压 (7)单相接地故障引起的工频过电压 (10)自动电压调节器和调速器的影响 (12)限制工频过电压的其他可能措施 (13)工频过电压的EMTP仿真 (14)第5章工频过电压计算工频过电压是电力系统中的一种电磁暂态现象，属于电力系统内部过电压,是暂时过电压的一种。

电力系统内部过电压是指由于电力系统故障或开关操纵而引起电网中电磁能量的转化，从而造成瞬时或持续时间较长的高于电网额定允许电压并对电气装置可能造成威胁的电压升高。

内部过电压分为暂时过电压和操纵过电压两大类。

在暂态过渡过程结束以后出现持续时间大于0.1s(5个工频周波)至数秒甚至数小时的持续性过电压称为暂时过电压。

由于现代超、特高压电力系统的呵护日趋完善，在超、特高压电网出现的暂时过电压持续时间很少超出数秒以上。

暂时过电压又分为工频过电压和谐振过电压。

电力系统在正常或故障运行时可能出现幅值超出最大工作相电压，频率为工频或者接近工频的电压升高,称为工频过电压。

工频过电压发生的原因包含空载长线路的电容效应、分歧错误称接地故障引起的正常相电压升高、负荷突变等，工频过电压的大小与系统结构、容量、参数及运行方式有关。

一般而言，工频过电压的幅值不高，但持续时间较长，对220kV电压等级以下、线路不太长的系统的正常绝缘的电气设备是没有危险的。

但工频过电压在超（特）高压、远距离传输系统绝缘水平的确定却起着决定性的作用，因为：①工频过电压的大小直接影响操纵过电压的幅值；②工频过电压是决定避雷器额定电压的重要依据，进而影响系统的过电压呵护水平；③工频过电压可能危及设备及系统的平安运行。

p.u。

特高压工程工频p.u为电网最高运行相电压峰值）.p.u（..过电压限值参考取值为：.p.u以下，在个别情况下线路侧可短时(持续时间不大于0..p.u以下。

什么是工频过电压？过电压的分类
电力交流4群：458622441
什么是工频过电压
工频过电压(power frequency overvoltage)指系统中由线路空载、不对称接地故障和甩负荷引起的的频率等于工频(50 Hz)或接近工频的高于系统最高工作电压的过电压。

工频过电压分类
（1）中性点非有效接地系统发生单相接地故障时，另两健全相对地电压升高1.73倍。

这种过电压发生在中性点不接地系统和中性点经消弧线圈接地系统。

（2）长线路空载运行时末端电压升高。

长线路空载运行时，线路中流动的是对地电容和线间电容电流。

电容电流流经长线路的导线电抗（感抗），引起末端电压升高，即所谓电容电流效应。

（3）甩负荷过电压，输电线路因发生故障而被迫突然甩掉负荷时，由于电源电动势尚未及时自动调节而引起的过电压。

工频过电压的特点
（1）工频电压升高的大小会直接影响操作过电压的实际幅值。

操作过电压是叠加在工频电压升高之上的，从而达到很高的幅值。

（2）工频过电压的大小会影响保护电器的工作条件和保护效果。

避雷器的最大允许工作电压是由避雷器安装处工频过电压值来决定的。

如工频电压过高，避雷器的最大允许工作电压也越高，避雷器
的冲击放电电压和残压也将提高，相应被保护设备的绝缘水平要随之提高
（3）持续时间可能较长。

例如中性点非有效接地系统发生单相接地故障时可以带故障运行2h。

但工频过电压数值并不很大，对电气设备正常绝缘危险不大。

但是，如果在发生其他内部过电压时，又存在工频过电压，则过电压更为严重。
