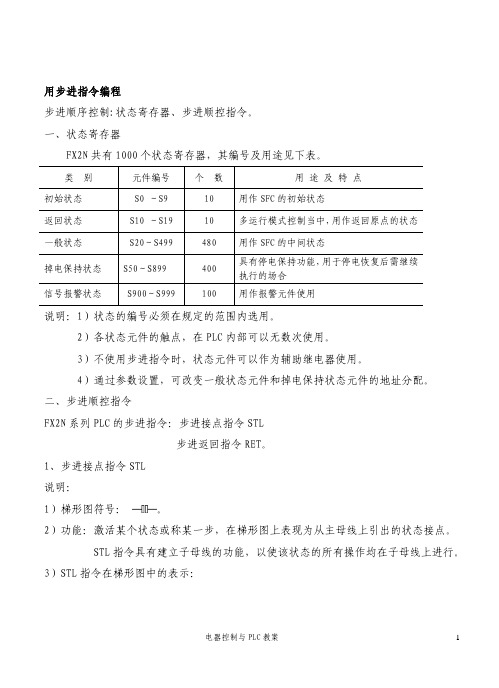

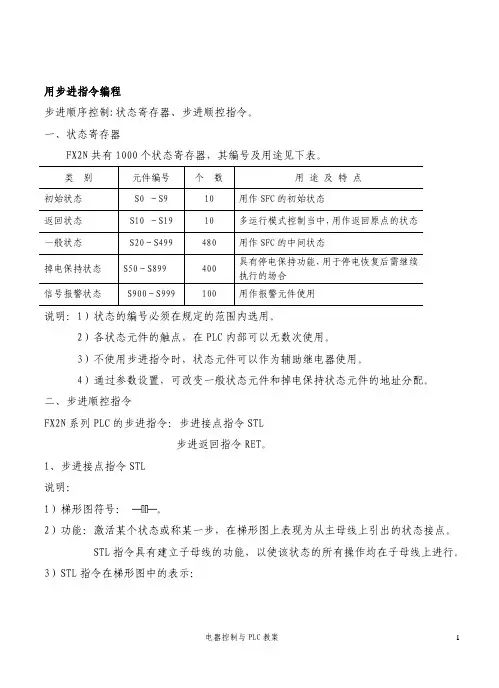

用步进指令编程步进顺序控制:状态寄存器、步进顺控指令。
一、状态寄存器FX2N共有1000个状态寄存器,其编号及用途见下表。
类 别 元件编号 个 数 用 途 及 特 点初始状态 S0 ~S9 10 用作SFC的初始状态返回状态 S10 ~S19 10 多运行模式控制当中,用作返回原点的状态 一般状态 S20~S499 480 用作SFC的中间状态掉电保持状态 S50~S899 400 具有停电保持功能,用于停电恢复后需继续执行的场合信号报警状态 S900~S999 100 用作报警元件使用说明:1)状态的编号必须在规定的范围内选用。
2)各状态元件的触点,在PLC内部可以无数次使用。
3)不使用步进指令时,状态元件可以作为辅助继电器使用。
4)通过参数设置,可改变一般状态元件和掉电保持状态元件的地址分配。
二、步进顺控指令FX2N系列PLC的步进指令:步进接点指令STL步进返回指令RET。
1、步进接点指令STL说明:1)梯形图符号: 。
2)功能:激活某个状态或称某一步,在梯形图上表现为从主母线上引出的状态接点。
STL指令具有建立子母线的功能,以使该状态的所有操作均在子母线上进行。
3)STL指令在梯形图中的表示:2、步进返回指令RET说明:1)梯形图符号:2)功能:返回主母线。
步进顺序控制程序的结尾必须使用RET指令。
三、状态转移图的梯形图和写指令表1、状态的三要素状态转移图中的状态有驱动负载、指定转移目标和指定转移条件三个要素。
图中Y5:驱动的负载S21:转移目标X3:转移条件。
2、状态转移图的编程方法步进顺控的编程原则:先进行负载驱动处理,然后进行状态转移处理。
3、注意事项1)程序执行完某一步要进入到下一步时,要用SET指令进行状态转移,激活下一步,并把前一步复位。
2)状态不连续转移时,用OUT指令,如图为非连续状态流程图:非连续状态流程图例:液压工作台的步进指令编程,状态转移图、梯形图、指令表如图所示。
PLC步进指令的编程技巧与注意事项一、plc步进指令的编程技巧运用步进指令编写挨次掌握程序时,首先应确定整个掌握系统的流程,然后将简单的任务或过程分解成若干个工序(状态),最终弄清各工序成立的条件、工序转移的条件和转移的方向,这样就可画出挨次功能图。
依据掌握要求,采纳STL、RET指令的步进挨次掌握可以有多种方式。
如图1所示是单流程挨次功能图,图中M8002是特别帮助继电器,仅在运行开头时瞬间接通,产生初始脉冲。
如图2所示是选择性分支与汇合状态转移方式。
如图3所示是并行分支与汇合状态转移方式。
二、在使用步进指令编写挨次掌握程序时,要留意以下事项:1、初始状态(S0)应预先驱动,否则程序不能向下执行,驱动初始状态通常用掌握系统的初始条件,若无初始条件,可用M8002或M8000触点进行驱动。
2、不同步程序的状态继电器编号不要重复3、当上一个步程序结束,转移到下一个步程序时,上一个步程序中的元件会自动复位(SET、RST指令作用的元件除外)。
4、在步进挨次掌握梯形图中可使用双线圈功能,即在不同步程序中可以使用同一个输出线圈,这是由于CPU只执行当前处于活动步的步程序。
5、同一编号的定时器不要在相邻的步程序中使用,不是相邻的步程序中则可以使用6、不能同时动作的输出线圈尽量不要设在相邻的步程序中,由于可能消失下一步程序开头执行时上一步程序未完全复位,这样会消失不能同时动作的两个输出线圈同时动作。
假如必需要这样做,可以在相邻的步程序中采纳软联锁爱护,即给一个线圈串联另一个线圈的常闭触点。
7、在步程序中可以使用跳转指令。
在中断程序和子程序中也不能存在步程序,在步程序中最多可以有4级FORいNEXT指令嵌套。
8、在选择分支和并行分支程序中,分支数最多不能超过8条,总的支路数不能超过16条。
9、假如盼望在停电恢复后连续维持停电前的运行状态,可使用S500~S89停电保持型状态继电器。
步进顺序控制指令我们知道每一个状态都有一个控制元件来控制该状态是否动作,保证在顺序控制过程中,生产过程有秩序地按步进行,所以顺序控制也称为步进控制。
FX1S采用状态继电器作为控制元件,并且只利用其常开触点来控制步动作。
控制状态的常开触点称为步进接点,在梯形图中用符号表示。
当利用SET指令将状态继电器置1时,步进接点闭合。
此时,顺序控制就进入该步进接点所控制的状态。
当转移条件满足时,利用SET指令将下一个状态控制元件( 即状态继电器)置1后,上一个状态继电器(上一工步)自动复位,而不必采用RST指令复位。
用梯形图表示:状态转移图用梯形图表示的方法:(1)控制元件:梯形图中画出状态继电器的步进接点;(2)状态所驱动的对象:依照状态转移图画出;(3)转移条件:转移条件用来SET下一个步进接点;(4)转移方向:往哪个方向转移,就是SET置1的步进接点控制元件。
根据上述所学知识,我们学习步进指令(STL、RET)。
一、步进指令STL、RET1.STL指令STL指令称为“步进接点“指令。
其功能是将步进接点接到左母线。
格式:操作元件:状态继电器S。
RET指令称为“不仅返回“指令。
其功能是使临时左母线回到原来左母线的位置。
格式:操作元件:无。
程序举例:步进接点只有常开触点,没有常闭触点。
步进接通需要SET指令进行置1,步进接点闭合,将左母线移动到临时左母线,与临时左母线相连的触点用LD、LDI指令,如上图。
在每条步进指令后不必都加一条RET指令,只需在连续的一系列步进指令的最后一条的临时左母线后接一条RET指令返回原左母线,且必须有这条指令。
2.指令说明:(1)步进接点与左母线相连时,具有主控和跳转作用;(2)状态继电器S只有在使用SET指令以后才具有步进控制功能,提供步进接点。
(3)在状态转移图中,会出现在一个扫描周期内两个或两个以上状态同时动作的可能因此在相邻的步进接点必须有联锁措施。
(4)状态继电器在不仅状态转移图中使用可以按编号顺序使用,也可以任意。
PLC教程理论篇之PLC 的位移与步进指令及其应用一一、移位指令简介移位指令用于字或多个位(BIT)字中二进制位依次顺序左移或右移。
有多种多样的移位指令:简单左移:执行一次本指令移一次位。
移位时用0移入最低位。
原最低位的内容,移入次低位……依次类推,最高位的内容移出,或移入进位位(而原进位位的内容丢失)。
有的PLC可设为,每次可移多个位。
简单右移:与左移不同的只是它为右移,先把进位位的内容移入字的最高位,原最高位的内容移入次高位……依次类推,原最低位的内容丢失,或移入进位位(而原进位位的内容丢失)。
有的PLC可设为,每次可移多个位。
循环左移:它与简单左移不同的只是它的进位位的内容不丢失,要传给00位,以实现循环。
循环右移:与循环左移不同的是00的内容不丢失,传给进位位,原进位的值传给第15 位,以实现循环右移。
还有可设定输入值的移位,如左移,不是都用0输入给最低位,而是可设定这个输入的值。
还有可逆移位指令,由用控制字,控制左还是右移,并可实现多字移位。
除了二进制的位(bit)移位,还有数位(digit)移位,可左移,也可右移SRD。
移位的对象可以多个字。
还有字移位,以字为单位的移,执行一次本指令移一个字。
移时0000移入起始地址(最小地址),起始地址的原内容移入相邻的较高地址,……最高地址(结束地址)的内容丢失。
多次执行本指令,可对从起始到结束地址的内容清零。
等等。
图8-1示的为三家PLC左移指令梯形图符号。
图a中St是移位开始通道,Ed是移位终了通道,P是移位脉冲输入,R是复位输入,S 是移位信号输入。
当P从OFF到ON时,而R又为OFF,则从St到Ed间的各个位(BIT),依次左移一位,并把S的值(OFF或ON)赋值给St的最低(00)位,Ed的最高(15)位溢出;但如R复位输入ON,移位禁止,并St到Ed各通道清零。
图b中SHL之后加DW为双字,即4个字节移位,EN为此指令执行条件。
其输入为ON,才能执行本指令,否则,不执行。

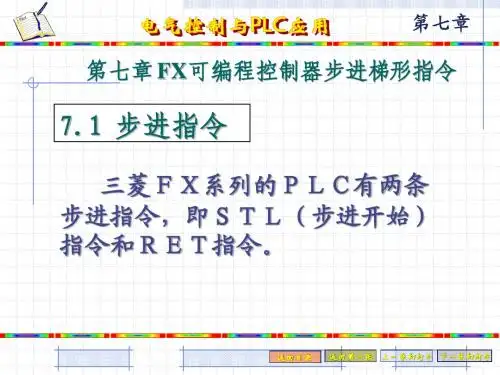

三菱FX系列PLC的步进指令1.步进指令(STL/RET)步进指令是专为顺序控制而设计的指令。
在工业控制领域许多的控制过程都可用顺序控制的方式来实现,使用步进指令实现顺序控制既方便实现又便于阅读修改。
FX2N中有两条步进指令:STL(步进触点指令)和RET(步进返回指令)。
STL和RET指令只有与状态器S配合才能具有步进功能。
如STL S200表示状态常开触点,称为STL触点,它在梯形图中的符号为,它没有常闭触点。
我们用每个状态器S记录一个工步,例STL S200有效(为ON),则进入S200表示的一步(类似于本步的总开关),开始执行本阶段该做的工作,并判断进入下一步的条件是否满足。
一旦结束本步信号为ON,则关断S200进入下一步,如S201步。
RET指令是用来复位STL指令的。
执行RET后将重回母线,退出步进状态。
2.状态转移图一个顺序控制过程可分为若干个阶段,也称为步或状态,每个状态都有不同的动作。
当相邻两状态之间的转换条件得到满足时,就将实现转换,即由上一个状态转换到下一个状态执行。
我们常用状态转移图(功能表图)描述这种顺序控制过程。
如图1所示,用状态器S记录每个状态,X为转换条件。
如当X1为ON时,则系统由S20状态转为S21状态。
图1 状态转移图与步进指令状态转移图中的每一步包含三个内容:本步驱动的内容,转移条件及指令的转换目标。
如图3-25中S20步驱动Y0,当X1有效为ON时,则系统由S20状态转为S21状态,X1即为转换条件,转换的目标为S21步。
状态转移图与梯形图的对称关系也显示在图4-14中。
3.步进指令的使用说明1)STL触点是与左侧母线相连的常开触点,某STL触点接通,则对应的状态为活动步;2)与STL触点相连的触点应用LD或LDI指令,只有执行完RET后才返回左侧母线;3)STL触点可直接驱动或通过别的触点驱动Y、M、S、T等元件的线圈;4)由于plc只执行活动步对应的电路块,所以使用STL指令时允许双线圈输出(顺控程序在不同的步可多次驱动同一线圈);5) STL触点驱动的电路块中不能使用MC和MCR指令,但可以用CJ指令;6)在中断程序和子程序内,不能使用STL指令。
用PLC控制步进电机的相关指令下面介绍的指令只适用于FX1S、FX1N系列的晶体管输出PLC,如高训的FX1N-60MT。
这些指令主要是针对用PLC直接联动伺服放大器,目的是可以不借助其他扩展设备(例如1GM模块)来进行简单的点位控制,使用这些指令时最好配合三菱的伺服放大器(如MR-J2)。
然而,我们也可以用这些指令来控制步进电机的运行,如高训810室的实验台架。
下面我们来了解相关指令的用法:1、脉冲输出指令PLSY(FNC57)PLSY指令用于产生指定数量的脉冲。
助记法为HZ、数目Y出来。
指令执行如下:2、带加减速的脉冲输出指令PLSR(FNC59)3、回原点ZRN(FNC156)--------重点撑握ZRN指令用于校准机械原点。
助记法为高速、减速至原点。
指令执行如下:4、增量驱动DRVI(FNC158)--------重点撑握DRVI为单速增量驱动方式脉冲输出指令。
这个指令与脉冲输出指令类似但又有区别,只是根据数据脉冲的正负多了个转向输出。
本指令执行如下:5、绝对位置驱动指令DRVA(FNC159)本指令与DRVI增量驱动形式与数值上基本一样,唯一不同之处在于[S1.]:在增量驱动中,[S1.]指定的是距离,也就是想要发送的脉冲数;而在绝对位置驱动指令中,[S1.]定义的是目标位置与原点间的距离,即目标的绝对位置。
下面以高训810室的设备为例,说明步进电机的驱动方法:在用步进电机之前,请学员考虑一下几个相关的问题:1、何谓步进电机的步距角?何为整步、半步?何谓步进电机的细分数?2、用步进电机拖动丝杆移动一定的距离,其脉冲数是如何估算的?3、在步进顺控中运用点位指令应注意什么?(切断电源的先后问题!)步进电机测试程序与接线如下:1、按下启动按钮,丝杆回原点,5秒钟后向中间移动,2秒后回到原点。
注:高训810步进电机正数为后退,Y2亮,负数为向前,Y2不亮。
向前方为向(3#带侧)运动为,向后为向(1#带侧)运动。
