做BGA芯片知识

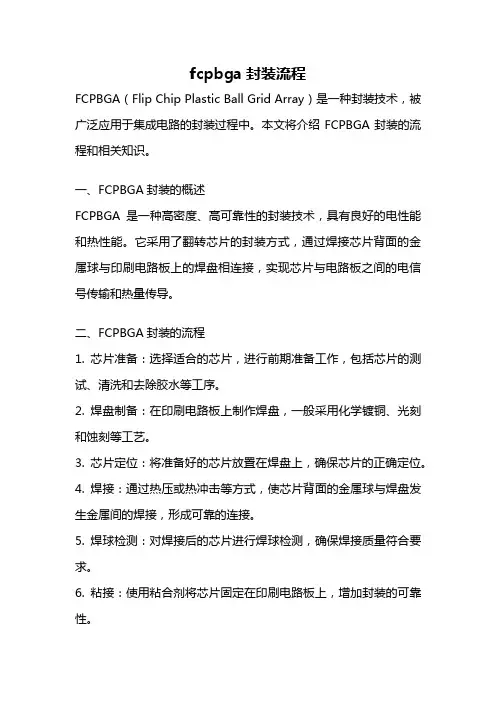

fcpbga封装流程FCPBGA（Flip Chip Plastic Ball Grid Array）是一种封装技术，被广泛应用于集成电路的封装过程中。

本文将介绍FCPBGA封装的流程和相关知识。

一、FCPBGA封装的概述FCPBGA是一种高密度、高可靠性的封装技术，具有良好的电性能和热性能。

它采用了翻转芯片的封装方式，通过焊接芯片背面的金属球与印刷电路板上的焊盘相连接，实现芯片与电路板之间的电信号传输和热量传导。

二、FCPBGA封装的流程1. 芯片准备：选择适合的芯片，进行前期准备工作，包括芯片的测试、清洗和去除胶水等工序。

2. 焊盘制备：在印刷电路板上制作焊盘，一般采用化学镀铜、光刻和蚀刻等工艺。

3. 芯片定位：将准备好的芯片放置在焊盘上，确保芯片的正确定位。

4. 焊接：通过热压或热冲击等方式，使芯片背面的金属球与焊盘发生金属间的焊接，形成可靠的连接。

5. 焊球检测：对焊接后的芯片进行焊球检测，确保焊接质量符合要求。

6. 粘接：使用粘合剂将芯片固定在印刷电路板上，增加封装的可靠性。

7. 封装测试：对封装好的芯片进行功能测试和耐环境测试，确保封装质量符合要求。

8. 成品封装：对通过测试的芯片进行最终封装，包括封装材料的覆盖和焊盘的保护等工序。

9. 成品测试：对已封装好的芯片进行终端测试，确保其性能和质量达到要求。

10. 包装和出货：对通过测试的芯片进行包装，便于运输和销售。

三、FCPBGA封装的优势1. 高密度：FCPBGA封装可以实现高密度的器件布局，提高电路板的集成度。

2. 低电感：FCPBGA封装的电信号传输路径短，电感小，可以提高电路的响应速度。

3. 优良的热性能：FCPBGA封装通过芯片背面的金属球与散热器相连接，能够有效地散热，提高芯片的工作稳定性和可靠性。

4. 芯片保护性能好：FCPBGA封装采用了粘合剂固定芯片，可以有效保护芯片免受外界环境的影响和损坏。

5. 生产成本低：FCPBGA封装采用了自动化生产线，能够大幅度降低生产成本，提高生产效率。

成功焊接BGA芯片技巧在现代电子设备制造过程中，BGA芯片（Ball Grid Array，球栅阵列）被广泛使用，因为它们具有较高的密度和较低的电感电阻。

然而，由于BGA芯片焊接过程的复杂性，很多人在焊接BGA芯片时遇到困难。

在本文中，我们将探讨成功焊接BGA芯片的一些技巧。

1.准备工作在焊接BGA芯片之前，必须进行全面的准备工作。

首先，确保所有的工具和设备都处于正常工作状态。

检查焊接台和热风枪是否正常运行，确保温度和风力的调节正常。

此外，检查焊接台上的BGA芯片的位置和定位孔是否与焊接板上的焊盘对齐。

2.控制温度和热量焊接BGA芯片时，温度控制是非常重要的。

确保焊接台的温度保持在适当的范围内，以避免芯片过热或冷却过快。

使用红外温度计来监测芯片和焊接板的温度，以确保它们都在指定的范围内。

此外，控制热风枪的气流和温度，确保热量均匀分布在整个芯片上。

3.使用正确的焊锡和流动剂选择适当的焊锡和流动剂非常重要。

使用低温焊锡，因为高温会损坏芯片的焊盘。

另外，使用无铅焊锡，因为无铅焊锡具有良好的可塑性和耐久性。

使用流动剂涂抹在BGA芯片的焊盘上，以增强焊锡的流动性，并减少焊接过程中的气孔。

4.钳位固定芯片在焊接BGA芯片之前，使用钳具将芯片牢固地固定在焊接台上。

确保芯片的位置和定位孔与焊接板上的焊盘对齐。

使用钳子可以确保芯片在焊接过程中不会移动或倾斜。

5.提前预热在开始焊接芯片之前，预热焊接台和焊接板。

预热将有助于改善焊接质量，并减少焊缺陷。

通过将焊接台和焊接板放在预热箱中预热一段时间，可以确保焊接表面在焊接过程中保持恒定的温度。

6.逐个焊接焊盘焊接BGA芯片时，注意逐个焊接焊盘。

使用热风枪将焊锡熔化到每个焊盘上，并以合适的速度将热风枪移动到下一个焊盘。

确保每个焊盘都被充分涂覆，并且焊锡在焊接过程中均匀地分布。

7.检查焊点在完成焊接后，使用显微镜检查焊点。

确保焊盘与BGA芯片之间没有明显的空隙或焊缺陷。

如果发现问题，可以使用热风枪重新热化焊盘，并修复问题。

BGA封装技术深度学习BGA封装技术深度学习在现代电子产品中，封装技术是至关重要的一环。

BGA（Ball Grid Array）封装技术作为其中的一种新型封装技术，逐渐得到了广泛的应用。

BGA封装技术以其高集成度、高可靠性和高信号传输速率等优势，成为了电子产品封装领域的热门技术之一。

而深度学习作为人工智能领域的重要分支，也在BGA封装技术的研究中发挥着重要作用。

BGA封装技术的核心是通过将芯片和基板上的焊点通过小球连接，实现电子产品中芯片与基板之间的可靠电气连接。

相对于传统的封装技术，BGA封装技术具有更高的密度和更低的电子连接阻抗，可以在较小的封装面积内集成更多的功能，并实现更高的工作频率。

这对于现代电子产品而言，意味着更高的性能和更小的体积，同时也使得电子产品更加稳定和可靠。

然而，BGA封装技术也面临一些挑战。

其中之一就是焊点质量的问题。

由于BGA封装技术的焊点非常小且密集，因此焊点质量的检测变得非常困难。

不良焊点会导致电子产品的信号传输质量下降，甚至可能导致整个电子产品的故障。

为了解决这个问题，研究人员开始运用深度学习技术进行焊点质量的检测和预测。

深度学习是一种通过构建和训练神经网络来模拟人类大脑工作方式的机器学习方法。

在BGA封装技术中，研究人员可以通过训练深度学习模型，使其能够自动识别和分类焊点质量。

这样一来，无论是在制造过程中还是在使用中，都能够及时检测到焊点质量问题，并采取相应的措施，确保电子产品的稳定性和可靠性。

除了焊点质量检测，深度学习在BGA封装技术中还有其他应用。

例如，通过分析和学习大量的BGA封装技术数据，深度学习模型可以提供更准确的封装设计指导。

这有助于提高BGA封装技术的整体效率和可靠性，并降低制造成本。

总之，BGA封装技术和深度学习是当今电子封装领域中的两个热门技术。

BGA封装技术通过其高集成度和可靠性，为现代电子产品的发展提供了强大的支持。

而深度学习则通过其强大的数据分析和模式识别能力，为BGA封装技术的优化和改进提供了新的途径。

bga是什么芯片BGA（Ball Grid Array）是一种封装技术，用于安装集成电路（IC）芯片到电路板上。

与传统的封装技术相比，BGA可以提供更高的密度和更低的电阻，尤其适用于需要高性能和高可靠性的应用。

BGA芯片是在一块多层塑料基板上制作的，基板上有许多导线和焊球。

芯片被放置在基板的顶部，通过球形焊锡连接到基板上的导线，从而实现电气和机械连接。

由于焊球的布局形成一个网格，因此称之为Ball Grid Array。

BGA芯片具有以下几个优点：1. 密度高：BGA芯片能够在单位面积上承载更多的引脚，因此可以实现更高的集成度和功能。

2. 热性能好：BGA芯片的焊球连接提供了更好的导热性能，可以更有效地将芯片产生的热量散发出去，从而提高芯片的工作稳定性和可靠性。

3. 电性能优越：BGA芯片的焊球连接提供了更低的电阻和电感，可以降低信号传输的延迟和功耗，提高芯片的工作性能。

4. 可维修性好：BGA芯片的焊球连接可以通过热风枪或重新流焊等方法进行重新焊接，更容易进行芯片的维修和更换。

虽然BGA芯片有许多优点，但也存在一些挑战和限制：1. 安装和维修困难：由于BGA芯片的焊球连接在基板上，因此无法直接观察和接触芯片的引脚。

这使得BGA芯片的安装和维修变得更加困难，需要专业的设备和技术。

2. 可靠性问题：由于BGA芯片的焊球连接较小且不可见，因此很难检测焊接质量和可能的焊接缺陷。

不良的焊接质量可能导致芯片失效或故障。

3. 成本和制造复杂度：与传统的封装技术相比，BGA芯片的制造和组装过程更为复杂，需要更多的设备和材料。

这可能导致BGA芯片的制造成本较高。

总的来说，BGA芯片是一种先进的封装技术，可以提供更高的密度、更好的热性能和电性能。

然而，它也面临着安装和维修困难、可靠性问题以及制造复杂度较高的挑战。

随着技术的不断发展，BGA芯片的应用还将继续扩大，同时也需要进一步解决其中的问题和限制。
