机械制图复习资料

1 螺栓连接
螺栓连接： 用螺栓、螺母和垫圈将两个不太厚、而且又允许钻 成通孔的零件连接在一起。
动画：螺栓连接
适用场合：
用来连接不太厚、而且又允许钻成通孔的零件。
装配过程：
➢螺栓穿过被连接件的通孔。 （为便于装配,此通孔应稍大于螺栓杆的直径d,约为1.1d ）
➢在制有螺纹的一端装上垫圈,拧上螺母。 (加垫圈的目的是为了避免拧紧螺母时损坏被连接件的表 面。
3、螺纹的结构
螺纹收尾和退刀槽
螺纹的未端： 为了便于装配 和防止螺纹起 始圈损坏，常 在螺纹的起始 处加工成一定 的形式，如倒 角、倒圆等。
螺纹收 尾
退刀纹
退出 车刀
车刀
开始 车刀
螺纹的收尾和退刀槽：
车削螺纹时，因加工的 刀具要退刀或其它原因 ，螺纹的未尾部分产生 不完整的牙型，称为螺 尾。为了避免产生螺尾 ，可以在螺纹未尾处加 工出一槽，称为退刀槽 。然后再车削螺纹。
牙底
牙顶
小径 大径
牙顶
牙底
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽 和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
牙底 外螺纹
⑶ 螺纹的线数n
单线螺纹: 沿一条螺旋线形成的螺纹 。
多线螺纹: 沿两条或两条以上在轴向等距分布的螺旋线所形
成的螺纹。
⒋ 螺纹牙型的表示方法
⑴ 重合画法
⑵ 移出局部放大画法
5：1
(3) 局部剖视
⒌ 螺纹旋合的画法
A
A－A
A 不
剖
旋入深度
螺纹深度
钻空深度
相邻两零件剖 面线方向相反

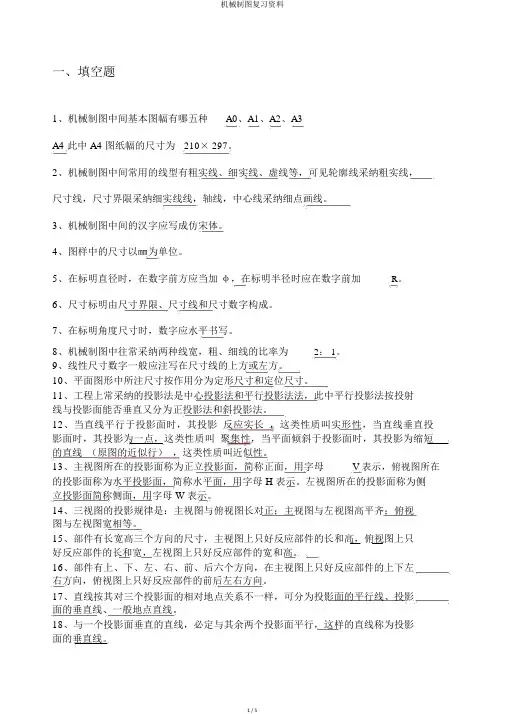

一、填空题1、机械制图中间基本图幅有哪五种A0、A1、A2、A3A4 此中 A4 图纸幅的尺寸为210× 297。

2、机械制图中间常用的线型有粗实线、细实线、虚线等，可见轮廓线采纳粗实线，尺寸线，尺寸界限采纳细实线线，轴线，中心线采纳细点画线。

3、机械制图中间的汉字应写成仿宋体。

4、图样中的尺寸以㎜为单位。

5、在标明直径时，在数字前方应当加φ，在标明半径时应在数字前加R。

6、尺寸标明由尺寸界限、尺寸线和尺寸数字构成。

7、在标明角度尺寸时，数字应水平书写。

8、机械制图中往常采纳两种线宽，粗、细线的比率为2： 1。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

11、工程上常采纳的投影法是中心投影法和平行投影法法，此中平行投影法按投射线与投影面能否垂直又分为正投影法和斜投影法。

12、当直线平行于投影面时，其投影反应实长，这类性质叫实形性，当直线垂直投影面时，其投影为一点，这类性质叫聚集性，当平面倾斜于投影面时，其投影为缩短的直线（原图的近似行），这类性质叫近似性。

13、主视图所在的投影面称为正立投影面，简称正面，用字母V 表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母 H 表示。

左视图所在的投影面称为侧立投影面简称侧面，用字母 W表示。

14、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。

15、部件有长宽高三个方向的尺寸，主视图上只好反应部件的长和高，俯视图上只好反应部件的长和宽，左视图上只好反应部件的宽和高。

16、部件有上、下、左、右、前、后六个方向，在主视图上只好反应部件的上下左右方向，俯视图上只好反应部件的前后左右方向。

17、直线按其对三个投影面的相对地点关系不一样，可分为投影面的平行线、投影面的垂直线、一般地点直线。

18、与一个投影面垂直的直线，必定与其余两个投影面平行，这样的直线称为投影面的垂直线。

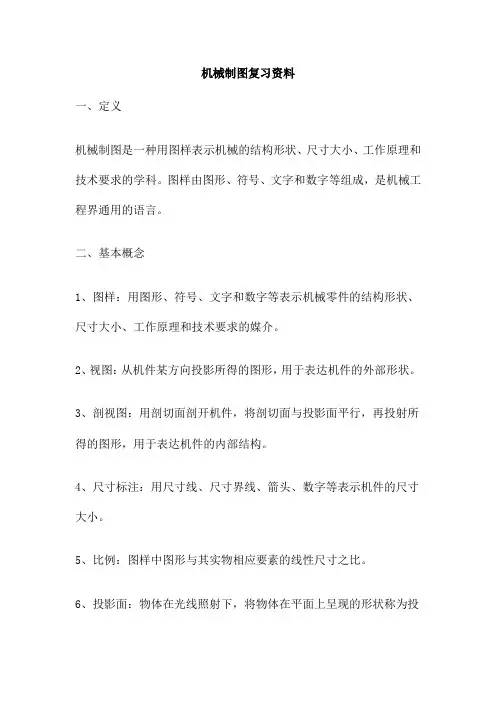

机械制图复习资料一、定义机械制图是一种用图样表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是机械工程界通用的语言。

二、基本概念1、图样：用图形、符号、文字和数字等表示机械零件的结构形状、尺寸大小、工作原理和技术要求的媒介。

2、视图：从机件某方向投影所得的图形，用于表达机件的外部形状。

3、剖视图：用剖切面剖开机件，将剖切面与投影面平行，再投射所得的图形，用于表达机件的内部结构。

4、尺寸标注：用尺寸线、尺寸界线、箭头、数字等表示机件的尺寸大小。

5、比例：图样中图形与其实物相应要素的线性尺寸之比。

6、投影面：物体在光线照射下，将物体在平面上呈现的形状称为投影面。

三、制图标准1、图样幅面及格式：图样的幅面尺寸应符合GB/T -2008《技术制图图纸幅面和格式》的规定。

2、比例：图样的比例应按GB/T -2008《技术制图比例》的规定。

3、图线：图样中的可见轮廓线、虚线、中心线、轴线等均应符合GB/T 4457.4-2002《机械制图图线》的规定。

4、字体：图样中的汉字应采用长仿宋体，数字和字母可采用等线体或斜体。

5、尺寸标注：尺寸标注应符合GB/T 4458.4-2003《机械制图尺寸标注》的规定。

四、绘图方法1、投影法：根据三视图原理，采用正投影法绘制机件的图形。

2、视图选择：选择适当的视图以清晰地表达机件的外部形状和内部结构。

3、剖视图：使用剖视图表达机件的内部结构，注意剖视符号的正确使用。

4、尺寸标注：标注机件的尺寸大小，注意尺寸线和尺寸界线的正确使用。

5、比例：根据需要选择适当的比例以缩小或放大图形的大小。

一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

28) 图样中的尺寸,以mm 为单位时, 不需标注单位。图样中所标注的尺寸, 为该图样所示机件的最后完工尺寸。
二、判断题 1.判断两直线的相对位置。
交叉
相交
相交
交叉
交 2叉 .判断两直相线交的相对相交位置。 交叉
交叉
相交
平行
交叉
3.判断两直线的相对位置。
交叉
交叉
相交
相交
4交.判叉 断两直交 线叉的相对相位交置。 相交
20) 螺纹的五要素为：牙型、大径、螺距、 线数、旋向。
21) 外螺纹在非圆视图中，大径用粗 实线表示，小径用细实线表示。
22) 在绘制圆柱直齿轮的圆视图中， 齿顶圆用粗实线表示，分度圆用细点画 线表示，齿根圆用细实线表示。
23)装配图的内容包括：一组图形、 必要的尺寸、技术要求，标题栏、序号 和明细栏。
第二章 投影法与几何元素的投影
一、点的投影
点的投影及投影规律；
aa′⊥ox,a′a″⊥oz,aax= a″az
二、 直线的投影 直线相对投影面的位置及其投影特性
1 投影面倾斜线 ---缩小投影 2 投影面垂直线 ---积聚一点 3 投影面平行线 ---反映实长
求倾斜线的实长及其对投影面的倾角 A B-a b-- ZB-ZA---- α A B-a′b′-YB-YA---- β A B-a″b″-XB-XA---- γ
12、已知△ABC的一边AB,并知边AC平 行EF,另一边BC为水平线,试完成三角形的两 投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。

AB Za-Zb
α
ab
二 平面的投影
1 投影面倾斜面------类似性 2 投影面垂直面------积聚性 3 投影面平行面------实形性
第三章 几何元素间的相对位置
第一节 点、线、平面间的从属问题 第二节 两直线的相对位置
1.平行(同面投影都平行,线段长度之比投影不变)
2.相交(同面投影都相交,交点符合点的投影规律)
8、完成△ABC的正面投影(DC是属 于△ABC的侧垂线)。
8、完成△ABC的正面投影(AD是属 于△ABC的侧垂线)。
9.已知三角形ABC为铅垂面和正面投影 △a'b'c'，并知其与V面的倾角β=30°,求三
角形ABC的另外两个投影。
9.已知三角形ABC为铅垂面和正面投影 △a'b'c'，并知其与V面的倾角β=30°,求三
10)视图分为：基本视图、向视图、局部 视图、斜视图。
பைடு நூலகம்
一、填空
11) 六个基本视图的名称为：主视图，左 视图、俯视图、右视图、仰视图、后视图。
12)剖视图按剖切范围可分为：全剖视图、 半剖视图、局部剖视图三种。
13) 断面图可为：移出断面图、重合断面 图。
14) 在断面图中，移出断面图的轮廓线为： 粗实线；重合断面图的轮廓线为：细实线。
交叉
相交
相交
平行
5.判断两直线的相对位置。
交叉
相交
平行
交叉
1、直线AB与CD相交,求cd。
1、直线AB与CD相交,求cd。
2、作一水平线MN距H面10mm并与直线AB、
CD均相交。
2、作一水平线MN距H面10mm并与直线AB、CD均相

机械制图复习资料大全一、引言机械制图是机械工程学科中的重要基础课程之一，它能够帮助工程师们准确地表达和传递设计意图，并在实际制造中起到指导作用。

为了帮助大家更好地复习机械制图知识，本文汇总了一些优质的机械制图复习资料，希望对大家的复习工作有所帮助。

二、图纸标准在学习机械制图之前，了解图纸标准是非常重要的。

下面是一些常用的图纸标准：1.GB/T 1182-1997：零件表面粗糙度标准2.GB/T 1804-2000：公差规定与公差等级3.GB/T 1299-2000：钢铁材料牌号表示方法4.GB/T 1800.1-2009：工程制图尺寸标准5.GB/T 1800.2-2009：工程制图字形标准6.GB/T 1801-2009：工程制图投影方法7.GB/T 1802-2009：工程制图线型标准以上标准是机械制图的基础，了解并掌握这些标准对于正确理解和绘制图纸至关重要。

三、书籍推荐1.《机械制图基础教程》（ISBN: 978-7-111-47921-4）该书是机械制图的经典教材，内容全面、结构清晰，适合初学者入门。

书中详细介绍了机械制图的基本知识，包括图纸投影方法、线型标准、尺寸标注等，同时还提供了大量的习题和案例，方便读者进行巩固和实践。

2.《机械制图与CAD》（ISBN: 978-7-111-64103-2）该书介绍了机械制图与计算机辅助设计（CAD）的结合应用，主要包括CAD的基本操作、图纸绘制技巧以及CAD软件在机械制图中的应用。

书中还附有大量的实例和练习题，可供读者进行实践和巩固。

3.《机械制图与工程制图》（ISBN: 978-7-111-17706-6）该书内容涵盖了机械制图和工程制图两个方面，不仅介绍了机械制图的基本知识，还介绍了工程制图所需的相关内容。

该书以实际工程问题为背景，将理论和实践相结合，有助于读者更好地理解和应用制图知识。

四、在线课程除了书籍，还有一些优秀的在线课程可以帮助大家进行机械制图的复习。

机械制图基础知识(期末复习资料)1.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。

2.按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视图三种。

3.图样中的图形只能表达零件的结构形状，零件的真实大小应以图样上所标的尺寸为依据。

4。

螺纹的五要素是螺纹牙型,直径，螺距，导程，线数，旋向。

只有当内、外罗纹的牙型,直径,螺距，线数，旋向一致时，他们才能互相旋合。

螺纹牙型：（粗牙螺纹,细牙螺纹，梯形螺纹，特殊螺纹)螺距:螺纹相邻两牙在中经线上对应两点间的轴向距离螺程：同一条螺旋线上两牙在径线上对应两点间的轴向距离5.螺纹的牙型、直径、螺距都符合国家标准规定的称为标准螺纹；牙型不符合国家标准的称为非标准螺纹；牙型符合国家标准,但直径、螺距不符合国家标准的称为特殊螺纹。

6。

外螺纹的规定画法是：大径用＿d＿＿＿表示，小径用＿d1＿表示,终止线用粗实线表示。

7.在剖视图中,内螺纹的大径用＿D＿＿＿表示,小径用＿D1＿＿＿表示,终止线用粗实线表示。

不可见螺纹孔，其大径、小径和终止线都用粗实线表示.8.常见的螺纹联接形式有螺栓连接、双头螺柱连接和螺钉连接.9。

常用键的种类有普通平键、半圆键、钩头楔键、花键。

10.圆柱齿轮按齿轮的方向可分为直齿、斜齿和人字齿。

11.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用细点划线绘制；齿根圆用细实线绘制，也可省略不画。

在剖视图中，齿根圆用粗实线绘制。

12。

当零件所有表面具有相同的表面粗糙度要求时,可在图样右上角统一标注；当零件表面的大部分粗糙度相同时,可将相同的粗糙度代号标注在右上角,并在前面加注其余两字。

13.一张完整的装配图应具有下列四部分内容；①一组视图；②必要尺寸；③技术要求；④零件序号和明细栏。

14。

装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。

15。

导程S和螺距P的关系是___S=nP_____。

16。

符号表示该表面是用___不去除材料的___________方法获得的.17。

例：正垂面ABC与H面的夹角为45°，已知其水平投影 及顶点B的正面投影，求△ABC的正面投影及侧面 投影。
c
a b
●
c
a
45°
b
a c
b
2.4.3 平面上的直线和点
1. 平面上取直线
（1）若一直线过平面上的两点，则此直线必在该平面内。 （2）若一直线过平面上的一点且平行于该平面上的另一直线， 则此直线在该平面内。
1.斜度
斜度是指一直线(或平面)对另一直线(或平面)的倾 斜程度。
斜度的大小通常以斜边(或斜面)的高与底边长的比 值1：n来表示，并加注斜度符号“∠ ”或 “ ”。
1.3.3. 1.3.3.斜度和锥度 斜度和锥度
斜度的画法和标注
1 : 5
1 : 5 C
B
10
10
1 A 5 40 O
40
2.3.3. 1.3.3.斜度和锥度 斜度和锥度
第二章 投影法和点、直线、 平面的投影
2.2.2点在三面体系中的投影 1、投影轴
三投影面体系的建立： V面：正立的投影面； H面：水平的投影面； W面：侧立的投影面；
X 轴 ——V 与 H 面的交线，代表 长度方向； Y 轴 ——H 与 W 面的交线，代表 宽度方向； Z 轴 ——V 与 W 面的交线，代表 高度方向； 三根投影轴互相垂直，其交点 称为原点O。
Z
B
o c b
b"
W c" a"
Y
a"
YW
A
a
点分线段成定比
YH
AC:CB=ac:cb=a′c′:c′b′ =a″c″:c″b″
2.3.4
两直线的相对位置
空间两直线的相对位置可分为：

于X轴。 （2）点的正面投影和侧面投影的连线垂直
于Z轴。 （3）点的水平投影到OX轴的距离等于侧投
影到OZ轴的距离。
实质上也反映了“长对正、高平齐、宽相 等”的三等关系。
• 例1：已知点的两面投影求第三面投影
• 例2：
重点2：点的投影与坐标
• 把三维投影面当做坐标面，各投影轴相当 于坐标轴，则OX轴就是X轴，OY轴就是Y 轴，OZ轴就是Z轴。三轴的交点O就是坐标 原点。
侧垂线 垂直W面
一般位置直线
机械制图期末考试复习课程
历年高考题再现 重点知识讲解 考点+考题
第一讲：点的投影
内容梳理：
1、点的投影特性 2、点的投影标记 3、点的三面投影 4、点的投影规律 5、点的投影与坐标 6、两点的相对位置 7、重影点及可见性 8、特殊位置点的投影
重点1：点的投影规律 （1）点的正面投影与水平投影的连线垂直
• 点A到W面的距离等于点A的x坐标。 • 点A到V面的距离等于点A 的y坐标。 • 点A 到H面的距离等于点A 的z坐标。
• 点的正面投影由x和z坐标决定。 • 点的水平面投影由x和y坐标决定。 • 点的侧面投影由y和z坐标决定。
常考考题
• 已知A(10,30,20)，则点A到V,W,H面的距离 各是多少？
重点3：两点的相对位置
• 两点的相对位置指两点在空间的上 下、前后、左右位置关系。
• ▲ x 坐标大的在左 • ▲ y 坐标大的在前 • ▲ z 坐标大的在上
B点在A点之前、 之右、之下
重点4：重影点
• 定义：当空间两点的某两个坐标相等时候， 该两点对于某一投影面的投影将处于同一 条投影线上，其投影将重合为一点。
第二讲：直线的投影

机械制图复习资料一、填空题（每小题6分，共30分）1、一条直线与V面平行、与H面、W面倾斜，这条直线是正平线。

侧平面在W面上的投影反映实形。

2、配合尺寸为①42H7/g6 ,表示轴、孔配合的基本尺寸为42 毫米，此配合为基孔制的配合。

孔的公差等级为7__, 基本偏差值为_0_。

轴的基本偏差代号为J6_。

3、零件图的内容有：（1）一组完整的视图，包括剖视和断面；（2）完整的尺寸；（3）技术要求；（4）标题也。

—4、装配图一般应标注以下尺寸：规 ________5、表面粗糙度的含义是：把力__________二、简答题（每小题15分，共30分）1、轮盘类零件一般用在什么地方？有什么作用？请写出这类零件的表达方案。

答：轮盘类零件可包括手轮、胶带轮、端盖、盘座等。

轮一般用来传递动力和扭矩，盘主要起支承、轴向定位及密封作用。

表达方案：1、轮盘类零件主要是在车床上加工，所以应按照形状特征和加工位置选择主视图，轴向横放；对有些不以车床加工为主的零件可按形状特征和工作位置确定。

2轮盘类零件一般需要两个主视图。

3、轮盘类零件的其他结构形状，如轮辐可用移出断面或放大断面表示。

4、根据轮盘类零件的结构特点（空心的），各个视图具有对称平面时，可作半剖视；无对称平面时，可作全剖视。

2、轮盘类零件的技术要求是什么？答：1、有配合的内、外表面粗糙度参数值较小；起轴向定位的端面，表面粗糙度参数值也较小。

2、有配合的而空和轴的尺寸公差较小；与其他运动零件相接触的表面应有不平行度、不垂直度的要求。

三、综合制图题，看懂装配图，拆画夹套（2号零件）的零件图。

（40 分）要求：（注意：仔细画好第三页的图片，否则不及格）1、用适当的表达方法，按 1 : 1拆画出夹套（2号零件）的零件图；2、把装配图上与该零件有关的尺寸标注到零件图中；3、在零件图中标注指定表面的表面粗糙度：？48f6圆柱面的Ra值为1.6，右端面的Ra值为6.3。

1 / 3*■7H J4-*t£c—■■~-*l-亠-*-«S7*■-»v-■■—SL■■g2 / 3（注：范文素材和资料部分来自网络，供参考。

国家开放大学机械制图期末考试复习资料(部分)【单选题】对于端面全跳动公差，下列论述正确的有()。

【答案】CA.属于形状公差B.不属于位置公差C.属于跳动公差D.与平行度控制效果相同【单选题】图纸中，物体的不可见轮廓线用()表示。

【答案】BA.实线B.虚线C.点化线D.细实线【单选题】俯视图在主视图的()。

【答案】AA.正下方B.斜下方C.正左方D.正右方【单选题】图纸比例4:1是()。

A.放大比例B.缩小比例C.原值比例D.实际比例【单选题】形位公差中，如果公差带为圆形或圆柱形，公差值前加注()。

【答案】AA.B.SC.0D.R【单选题】形位公差中的公差值是以()为单位的。

【答案】CA.厘米B.分米C.毫米D.微米【单选题】半剖视图由一半外形，一半内形拼凑而成，中间以()分界。

【答案】BA.虚线B.点化线C.直线D. 曲线【单选题】在螺纹标注中， M 表示()。

【答案】AA.普通螺纹B.梯形螺纹C.锯齿形螺纹D.非标准螺纹【单选题】局部视图的范围用()表示。

【答案】BA.直线B.波浪线C.双曲线D.椭圆【单选题】在垂直于螺纹轴线的视图中，表示小径的细实线圆画约()圈。

【答案】BA. 1/2B.3/4C.2/3D.1【单选题】制图中，外螺纹大径用()表示。

【答案】AA.粗实线B.细实线C.细点化线D.虚线【单选题】尺寸标注中，符号t 表示()。

【答案】BA.球直径B.厚度C.深度D.45 度倒角【单选题】尺寸标注中，粗糙度的单位是()。

【答案】DA.分米B.厘米C.毫米D.微米【单选题】三视图不包括()。

【答案】DA.主视图B.俯视图C.左视图D.右视图【单选题】形位公差在标注时，基准标注首选是()。

【答案】CA.BB.CC.AD.I【单选题】机械行业标准的表示符号是以下哪种()。

【答案】AA.GBB.JBC.QBD.NY【单选题】标准图纸的基本幅面有()。

【答案】CA.3种C.5种D.4种【单选题】半径为30的圆球标注方法为()。

1;锥度，斜度，比例锥度：正圆锥体的底圆直径与其高度之比。

（对于圆锥台，则为底圆直径与顶圆直径的差与圆锥台的高度之比）（作业p3.4）斜度：直线（或平面）与另一直线或平面的倾斜程度，其大小以其夹角的正切来表示式。

（作业p3.3）例如：（小测验一第一题）比例：图上尺寸比实际尺寸；例如：1：n——图上1个单位代表实际n个单位；缩小尺寸n：1——图上n个单位代表实际1个单位：放大尺寸注意：比例放大或缩小后，标注的尺寸为原始尺寸，不随比例放大或缩小！！！2;圆弧连接圆弧连接指圆弧与直线或者圆弧与圆弧之间光滑过渡的形式，即在连接点相切。

要点是找圆心：1）.圆弧与直线相切，则圆弧的圆心所在的轨迹是与该直线平行且距离为圆弧半径的直线；2）.圆弧与圆弧相切，则圆弧圆心所在轨迹是以已知圆弧圆心为圆心，以两圆弧半径之和（外切）或两圆心之差（内切）为半径的圆弧。

作业p4.5 、小测验一第二题、课本p223;点的投影（前后左右上下与坐标X/Y/Z关系）主视图左视图等Z；主视图俯视图等X；俯视图左视图等Y。

例如：A（x、y、z）——x:到W面的距离；y:到V面的距离；z:到H面的距离；a’( b’): 靠前、左、上（x、y、z较大的）为可见。

作业p6.4、6.5、6.6 4;直线的投影：（一般位置，特殊位置：三平（水平、正平、侧平线）三垂（铅垂、正垂、侧垂线）1）点与直线的位置关系：作业p7.5若点在直线上，则点的投影必在直线的同名投影上。

（对应法则）点的投影讲线段的同名投影分割成与空间线相同的比例。

（比例法）若直线的某个投影积聚成一点，那么直线上的点的同名投影也积聚到该点。

（积聚性）2）直线的性质、两直线的相对位置及其性质：课本p73；P74-75表3-1、3-2；p76；p77表3-3（主要考点：判断两线关系；作直线与已知直线平行或者相交。

作业p7.3、7.6）判断两直线相对位置关系：排除法~根据性质判断先看是否平行，若不平行再看是否相交，若不想交则交叉。

3、读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。

（15分）（1）说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号 。

（2）说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号 。

（3）指出图中的工艺结构：它有 2 处倒角，其尺寸分别为 C2和C1.5，有 1 处退刀槽，其尺寸为 2×2 。

2. 表面粗糙度符号顶角为____ 60 ____度。

3. 内外螺纹只有当___ ____；__ _____；__ _____；___ ____；__ _____等五要素完全相同时，才能旋合在一起。

牙型、直径、线数、螺距、旋向38、Autocad中，应用相切、相切、相切方式画圆时：B（A）相切的对象必须是直线（B）不需要指定圆的半径和圆心。

（C）从下拉菜单激活画圆命令。

（D）不需要指定圆心但要输人圆的半径。

27、Autocad中，如果从起点为(５,５)，要画出与X轴正方向成３０度夹角，长度为５０的直线段应输入：C（A）５０，３０（B）＠３０，５０（C）＠５０<３０（D）３０，５０94、Autocad中，半径尺寸标注的标注文字的默认前缀是：( ) B（A）D （B）R （C）Rad （D）Radius九、读零件图，并回答问题。

（1）此零件名称是，使用的材料是，使用的画图比例是，以及此零件图的图号是。

（2）此零件表面质量要求最高的粗糙度代号是。

（3） Ф54的基本尺寸是，最大极限尺寸是，最小极限尺寸是。

（4） 在图中指定位置按1:1绘制A-A断面图答案：（1）此零件名称是传动轴，使用的材料是45号钢，使用的画图比例是1：2 ，以及此零件图的图号是MP-4 。

（2）此零件表面质量要求最高的粗糙度代号是。

（3） Ф54的基本尺寸是54 ，最大极限尺寸是 54.000 ，最小极限尺寸是 53.981 。

其它视图 1.轴套类:对轴上的结构如键槽、退刀槽、越程槽、中心 孔进行表达，采用局部剖视、断面、局部放大等方法（p21） 2.盘盖类:有一个或两个左右视图（包括局部视图），表 达轮盘上的孔槽、轮辐等结构的分布情况。（p24)
26
其它视图 3.叉架类: 通常需要两个以上视图表达，它们的倾 斜部分采用斜视或斜剖，安装孔、安装板、支撑板、 肋板等结构常用局部剖和断面图。(p39) 4.箱体类 常需要三个以上的基本视图和足够数量的 辅助视图。(p46) 对于叉架类、箱体类零件先画出三视图，再分析结构 特点，调整表达方法，确定视图数量。
在上述三个符号的长边上均可加 一横线，用于标注有关参数和说明
28
4. 表面粗糙度的标注
表面粗糙度标注基本规定： （1）在同一张图样上，每一表面一般只标 注一次代(符)号，并按规定分别注在可见轮 廓线、尺寸界线、尺寸线和其延长线上。
（2）符号的尖端必须从材料外指向表面。
（3）表面粗糙度参数值的大小、方向与尺寸 数字的大小、方向一致。
倒角
根部切槽
35
(2)两零件接触时，在同一方向上只宜有一对接触面,既 满足装配要求，制造也方便。
不接触面 接触面
不接触面
接触面
接触面 不接触面
36
(3)圆锥面接触应有足够的长度，且锥体顶部与 底部须留间隙。
合理
不合理
37
P34.2
P35.2
P36.1
P36.3 做C-C剖视图
P37.1
★齿根圆在剖视图
齿根圆 齿顶圆
中画粗实线，在端
视图中齿根线画细
实线或省略不画。
★在非圆投影的剖 视图中轮齿部分不画 剖面线。
分度圆
24
⑵ 两圆柱齿轮啮合的画法 画图要点：
