29第三章 组 合 体 3-1 根椐轴测图,按1∶1画出三视图(不注尺寸)1.2.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编30 3-2 参照轴测图,补画视图中所缺的图线(一)1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编31 3-3 参照轴测图,补画视图中所缺的图线(二)1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编3-4 多项选择——选择正确的第三视图,在括号内画√2.3.1.4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编3233 3-5 补画视图中所缺的图线1.2.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编34 3-6 补全俯视图中所缺的图线1.2.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编35 3-7 用简化画法补全相贯线的投影1.2.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编36 3-8 补画第三视图1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编37 3-9 用简化画法补全相贯线的投影1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编38 3-10 检查各视图中尺寸标注是否正确?(将标注错误的尺寸打×);修改标注不妥的尺寸1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编3-11 补全视图中漏注的尺寸(尺寸数值按1∶1从图中量取整数)1.2.3.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编393-12 先标注立板、三角形肋板和底板的尺寸,再标注组合体的尺寸(按1∶1的比例从图中量取整数)1.2.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编4041 3-13 标注组合体尺寸,尺寸数值按1∶1从图中量取整数(一)1.2.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编42 3-14 标注组合体尺寸,尺寸数值按1∶1从图中量取整数(二)1.2.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编3-16 尺规图作业(画组合体三视图)433-17-1 画组合体三视图443-17-2 画组合体三视图4546 3-18 参照轴测图,补画左视图1.2.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编47 3-19 根据轴测图,补画组合体的另外两个视图(所缺尺寸由轴测图中量取整数)1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编48 3-20 补画俯视图中的漏线1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编49 3-21 已知两视图,补画第三视图(一)1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编50 3-22 已知两视图,补画第三视图(二)1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编51 3-23 补画视图中所缺的图线1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编52 3-24 看懂三视图,补画视图中的漏线或改正画错的图线1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编53 3-25 已知主、俯视图,补画左视图(一)1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编54 3-26 已知主、俯视图,补画左视图(二)1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编55 3-27 已知两视图,补画第三视图1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编56 3-28 根据两面视图,构思物体形状,补画第三视图(有多种答案,至少画出三个)1.2.3. 4.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编57 3-29 根据相同的一面视图,构思不同形状的组合体,补画另外两个视图(未定尺寸自定)1.2.3.4. 5. 6.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编58 3-30 根据已知视图,构思不同形状的组合体,补画所缺的视图(未定尺寸自定)1.2.3.4. 5. 6.(机工高职)机械制图与计算机绘图 《习题答案》第三章 胡建生 编。
《机械制图》作业姓名:班级:学号:单位:分数:机械制图复习题第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210× 297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用线,尺寸线,尺寸界线采用西施线,轴线,中心线采用点划线。
3、图样中的尺寸以 mm 为单位。
4、在标注直径时,在数字前面应该加∅,在标注半径时应在数字前加 R 。
5、尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
6、平面图形中所注尺寸按作用分为定位尺寸和定形尺寸。
二、选择题1、下列符号中表示强制国家标准的是(C )。
A. GB/T B. GB/Z C.GB2、不可见轮廓线采用( B )来绘制。
A.粗实线 B.虚线 C.细实线3、下列比例当中表示放大比例的是(B )A.1:1 B. 2:1 C.1:24、在标注球的直径时应在尺寸数字前加( C )A.R B.Φ C.SΦ4、下列比例当中表示缩小比例的是(C )A.1:1 B. 2:1 C.1:25、机械制图中一般不标注单位,默认单位是( A )A.㎜ B.㎝ C.m6、下列尺寸正确标注的图形是( C )7、标题栏一般位于图纸的( B )A.右下角 B.左下角 C.右上角第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法,其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法法。
2、当直线平行于投影面时,其投影反映实长,这种性质叫真实性性,当直线垂直投影面时,其投影为一点,这种性质叫集聚性性,当平面倾斜于投影面时,其投影为缩短的直线(原图的类似行),这种性质叫类似性性。
3、主视图所在的投影面称为正投影面,简称正面,用字母 V 表示,俯视图所在的投影面称为水平面,简称水平面,用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面,用字母 W 表示。

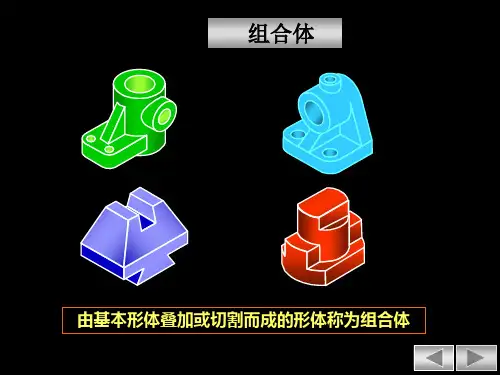

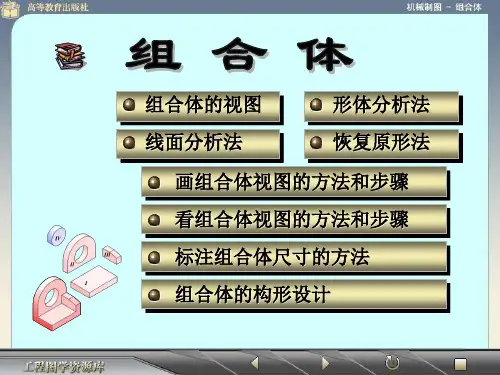

形体分析法画组合体视图的方法和步骤看组合体视图的方法和步骤标注组合体尺寸的方法组合体的构形设计组合体的视图线面分析法恢复原形法组合体的视图组合体由基本几何形体(棱柱、圆柱、棱锥、圆锥、圆球、圆环等)组合构成的立体。
视图机件向多面投影体系的各投影面做正投影所得的图形。
六个基本视图组合体的三视图六个基本视图主视图由前向后投射所得的视图俯视图由上向下投射所得的视图左视图由左向右投射所得的视图右视图由右向左投射所得的视图仰视图由下向上投射所得的视图后视图由后向前投射所得的视图六个基本视图的形成组合体的三视图组合体的三视图一般是指:主视图、俯视图、左视图。
三视图的投影规律——三等规律:主、俯视图——长对正;主、左视图——高平齐;俯、左视图——宽相等。
应用“三等规律”的要点:1. 机件的整体和局部都要符合“三等规律”。
示例2. 在俯、左视图上,远离主视图的一侧是机件的前面,靠近主视图的一侧是机件的后面。
示例3. 要特别注意宽度方向尺寸在俯、左视图上的不同方位。
示例“三等规律”是画图、看图的基本投影规律。
绘图时,应通过绘图工具或绘图软件的功能来保证“三等规律”的实现。
通过绘图工具实现“三等规律”形体分析法形体分析法假想把组合体分解为若干个基本几何形体(简称形体),并确定各形体之间的组合形式和相对位置的方法。

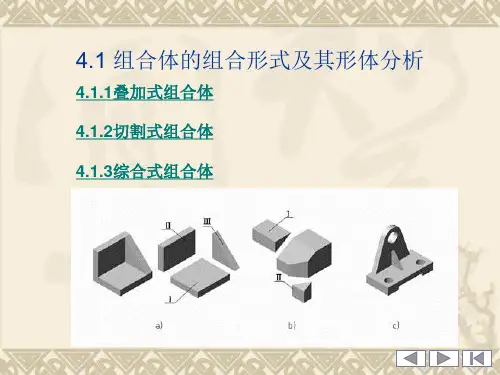

形体间的组合形式形体间的相对位置和邻接表面关系形体分析法应用举例形体组合的基本形式叠加、挖切形体组合形式举例形体间的相对位置形体叠加、挖切组合后,形体之间可能处于上下、左右、前后或对称、同轴等相对位置。
形体间的相对位置和邻接表面关系形体间邻接表面关系:共面、相切或相交1.共面当两形体邻接表面共面时,在共面处不应有邻接表面的分界线。
2.相切当两形体邻接表面相切时,相切处是光滑过渡。
相切处是光滑过渡,切线的投影规定不画。
注意:在某个视图上,当切线处存在回转面的转向线时,应画出该转向线的投影。
3. 相交两形体邻接表面相交时,邻接表面之间产生交线。

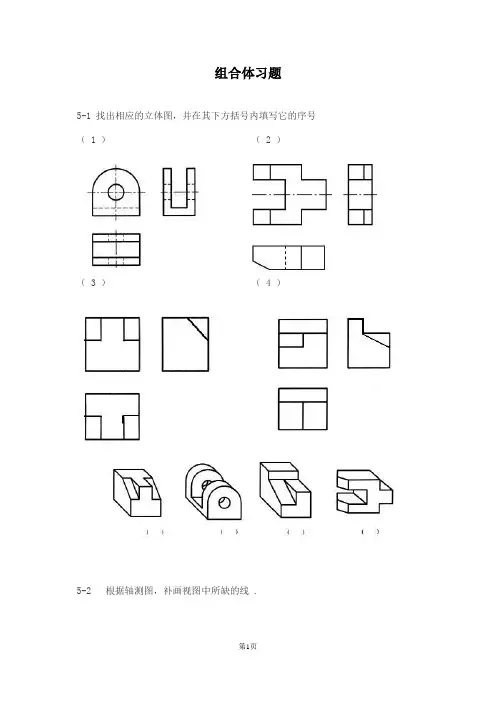

组合体习题
5-1 找出相应的立体图,并在其下方括号内填写它的序号
( 1 )
( 2 )
( 3 )
( 4 )
5-2 根据轴测图,补画视图中所缺的线 .
5-3
5-4 根据轴测图画三视图
5-5 根据轴测图画三视图
5-6
5-7
5-8 补画视图中的缺线
5-9根据两视图选择正确的第三视图
5-10 根据两视图选择正确的第三视图
5-11 补全主视图中缺少的图线 .
5-12 读懂两视图,补画第三视图
5-13 读懂两视图,补画第三视图
5-14 读懂两视图,补画第三视图
5-15 读懂两视图,补画第三视图
5-16 读懂两视图,补画第三视图
5-17 读懂视图后标注尺寸,尺寸数值用 1 ∶ 1 从图中直接量取(取整数)。
(1)
(2)
(3)。
机械识图习题集第一章制图的基本知识和技能1.图纸的幅面按尺寸大小可分为5 种,其代号分别为A0,A1,A2,A3,A4。
2.图纸格式分为留有装订边和不留装订边两种,按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3.标题栏应位于图纸的右下角,一般包含以下四个区:更改区、签字区、名称及代号区、其他区,标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸,与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种;比例1:2是指实物是图形的2倍,属于缩小比例;比例2:1是指图形是实物的2倍,属于放大比例。
6.比例的选择原则是:作图时应尽量采用原则比例,需要时也可采用放大或缩小的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的最后完工尺寸。
7.图样中书写的汉字、数字和字母,必须做到字体工整、笔划清除、间隔均匀、排列整齐,汉字应用长仿宋体书写,数字和字母应书写为斜体或直体。
8.字号指字体的高度,图样中常用字号有3.5,5,7,10号四种。
9.常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用细虚线画出,尺寸线和尺寸界线用细实线画出,对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11.图样上的尺寸是零件的最后完工尺寸,尺寸以mm为单位时,不需标注代号或名称。
12.标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13.尺寸标注中的符号:R表示半径,φ表示直径,Sφ表示球面直径,SR表示球面半径,S表示斜度,C表示锥度。
14.标注水平尺寸时,尺寸数字的字头方向应朝上;标注垂直尺寸时,尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15.斜度是指一直线(或平面)对一直线(或平面)的倾斜程度,写成1:n 形式,用符号S 表示。
3.判断线段AB对投影面的相对位置。
(1)AB与V面倾斜,AB与H面倾斜,AB与W面平行,AB是侧平线,a〞b 〞是实长。
(2)AB与V面平行,AB与H面垂直,AB与W面平行,AB是铅垂线,aˊbˊ、a〞b 〞实长。
(3)AB与V面倾斜,AB与H面倾斜,AB与W面倾斜,AB是一般位置直线,无实长。
项目三基本体的表达与识读任务2:直线的投影班级姓名4.已知线段的两面投影,求其第三面投影,并判断直线AB对投影面的相对位置及有无实长。
(1)直线AB对V面平行,直线AB对H面倾斜,直线AB对W面倾斜,直线AB是正平线,有实长。
(2)直线AB对V面平行,直线AB对H面平行,直线AB对W面垂直,直线AB是侧垂线,有实长。
项目三基本体的表达与识读任务3:平面的投影班级姓名3.根据平面的三面投影,判断其空间位置及三面投影中有无实形。
(1)平面ABCD与V面倾斜,平面ABCD与H面垂直,平面ABCD与W面倾斜,平面ABCD是铅垂面,平面ABCD的三面投影中无实形。
(2)平面ABCD与V面平行,平面ABCD与H面垂直,平面ABCD与W面垂直,平面ABCD是正平面,平面ABCD的三面投影中有实形。
(3)平面ABCD与V面倾斜,平面ABCD与H面倾斜,平面ABCD与W面倾斜,平面ABCD是一般位置平面,平面ABCD的三面投影中无实形。
项目三基本体的表达与识读任务3:平面的投影班级姓名4.已知平面的两面投影,求平面的第三面投影,并判断其空间位置及三面投影中有无实形。
(1)平面与V面倾斜,平面与H面倾斜,平面与W面垂直,平面是侧垂面,平面的三面投影中无实形。
(2)平面与V面垂直,平面与H面平行,平面与W面垂直,平面是水平面,平面的三面投影中有实形。
项目三基本体的表达与识读任务4:基本几何体的三视图班级姓名2.补全基本几何体的三视图,标注尺寸,并求表面点的投影(尺寸数值从图中量出,取整数)。
1.(按正四棱锥绘制)项目三基本体的表达与识读任务4:基本几何体的三视图班级姓名3. 4.项目三基本体的表达与识读任务4:基本几何体的三视图班级姓名5. 6.项目三基本体的表达与识读任务5:绘制轴测图班级姓名1.根据三视图,画出正等轴测图。
