高速摄像机资料

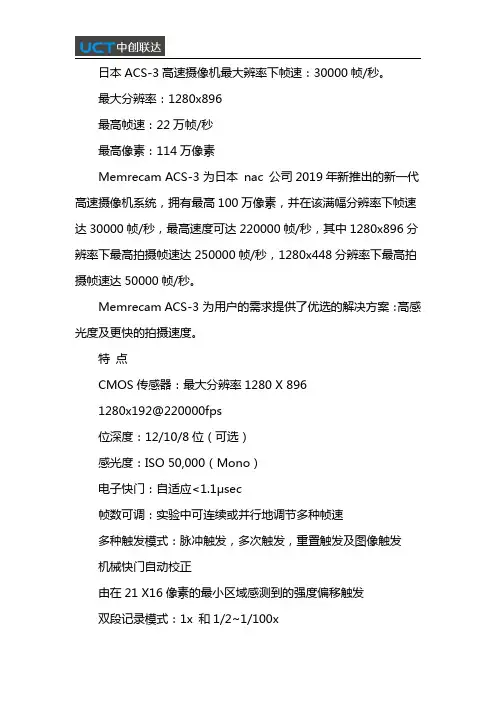

日本ACS-3高速摄像机最大辨率下帧速：30000帧/秒。

最大分辨率：1280x896
最高帧速：22万帧/秒
最高像素：114万像素
Memrecam ACS-3为日本nac公司2019年新推出的新一代高速摄像机系统，拥有最高100万像素，并在该满幅分辨率下帧速达30000帧/秒，最高速度可达220000帧/秒，其中1280x896分辨率下最高拍摄帧速达250000帧/秒，1280x448分辨率下最高拍摄帧速达50000帧/秒。

Memrecam ACS-3为用户的需求提供了优选的解决方案：高感光度及更快的拍摄速度。

特点
CMOS传感器：最大分辨率1280X896
1280x192@220000fps
位深度：12/10/8位（可选）
感光度：ISO50,000（Mono）
电子快门：自适应<1.1μsec
帧数可调：实验中可连续或并行地调节多种帧速
多种触发模式：脉冲触发，多次触发，重置触发及图像触发
机械快门自动校正
由在21X16像素的最小区域感测到的强度偏移触发
双段记录模式：1x和1/2~1/100x
超高光灵敏度
外壳坚固：适用于各种场景
武汉中创联达科技有限公司，是日本NAC中国核心代理商。

我公司专业从事光电子影像产品（低照度相机、高速摄像机，超高速摄像机，高分辨率相机及其图像分析软件）的销售、研发，提供特殊环境下的拍摄、成像服务。

高速摄像机是一种能够以小于1/1000秒的曝光或超过每秒250帧的帧速率捕获运动图像的设备。

高速摄像机用于将快速移动的物体作为照片图像记录到存储介质上。

录制后，存储在媒体上的图像可以慢动作播放。

早期的高速摄像机使用胶片记录高速事件，但被完全使用电荷耦合器件（CCD）或CMOS有源像素传感器的电子设备取代，通常每秒超过1000帧记录到DRAM上，慢慢地回放研究瞬态现象的科学研究动作。

摄像机种类繁多，其工作的基本原理都是一样的：把光学图象信号转变为电信号，以便于存储或者传输。

当我们拍摄一个物体时，此物体上反射的光被摄像机镜头收集，使其聚焦在摄像器件的受光面（例如摄像管的靶面）上，再通过摄像器件把光转变为电能，即得到了“视频信号”。

光电信号很微弱，需通过预放电路进行放大，再经过各种电路进行处理和调整，最后得到的标准信号可以送到录像机等记录媒介上记录下来，或通过传播系统传播或送到监视器上显示出来。

高速摄像机可以在很短的时间内完成对高速目标的快速、多次采样，当以常规速度放映时，所记录目标的变化过程就清晰、缓慢地呈现在我们眼前。

高速摄像机技术具有实时目标捕获、图像快速记录、即时回放、图像直观清晰等突出优点。

工作原理高速运动目标受到自然光或人工辅助照明灯光的照射产生反射光，或者运动目标本身发光,这些光的一部分透过高速成像系统的成像物镜。

经物镜成像后，落在光电成像器件的像感面上，受驱动电路控制的光电器件，会对像感面上的目标像快速响应，即根据像感面上目标像光能量的分布，在各采样点即像素点产生响应大小的电荷包，完成图像的光电转换。

带有图像信息的各个电荷包被迅速转移到读出寄存器中。

读出信号经信号处理后传输至电脑中，由电脑对图像进行读出显示和判读，并将结果输出。

因此，一套完整的高速成像系统由光学成像、光电成像、信号传输、控制、图像存储与处理等几部分组成。

高速摄像在流体力学中的应用高速摄像在工业应用中应用广泛，高速摄像机能拍摄到肉眼无法看清楚的图像和运动过程。

高速摄像机可以在很短的时间内完成对高速目标的快速、多次采样，当以常规速度放映时，所记录目标的变化过程就清晰、缓慢地呈现在我们眼前。

高速摄像机技术具有实时目标捕获、图像快速记录、即时回放、图像直观清晰等突出优点。

高速摄像机就是能够以很高的频率记录一个动态的图像，因为一个动态的图像是需要数个静止的连贯的图片按一定时间速度播放出来的，高速摄像机一般可以每秒1000~10000帧的速度记录，但这导致了每张像素不会太高，甚至不会超过一个家用数码照相机的像素水平。

高速摄像机与我们日常使用的一般普通摄像机不一样，它的优势在于我们可以选择不同的触发方式来记录物体高速运动轨迹的动态过程，捕捉人肉眼难以观察到的瞬间画面，并慢速、超慢速回放。

高速摄像机的原理高速摄像机可以在很短的时间内完成对高速目标的快速、多次采样，当以常规速度放映时，所记录目标的变化过程就清晰、缓慢地呈现在我们眼前。

高速摄像机具有实时目标捕获、图像快速记录、即时回放、图像直观清晰等突出优点。

高速运动目标受到自然光或人工辅助照明灯光的照射产生反射光，或者运动目标本身发光，这些光的一部分透过高速成像系统的成像物镜。

经物镜成像后，落在光电成像器件的像感面上，受驱动电路控制的光电器件，会对像感面上的目标像快速响应，即根据像感面上目标像光能量的分布，在各采样点即像素点产生响应大小的电荷包，完成图像的光电转换。

带有图像信息的各个电荷包被迅速转移到读出寄存器中。

读出信号经信号处理后传输至电脑中，由电脑对图像进行读出显示和判读，并将结果输出。

因此，一套完整的高速摄像机由光学成像、光电成像、信号传输、控制、图像存储与处理等几部分组成。

高速摄像机就是能够以很高的频率记录一个动态的图像，因为一个动态的图像是需要数个静止的连贯的图片按一定时间速度播放出来的，高速摄像机一般可以每秒1000~10000帧的速度记录，但这导致了每张像素不会太高，甚至不会超过一个家用数码照相机的像素水平。

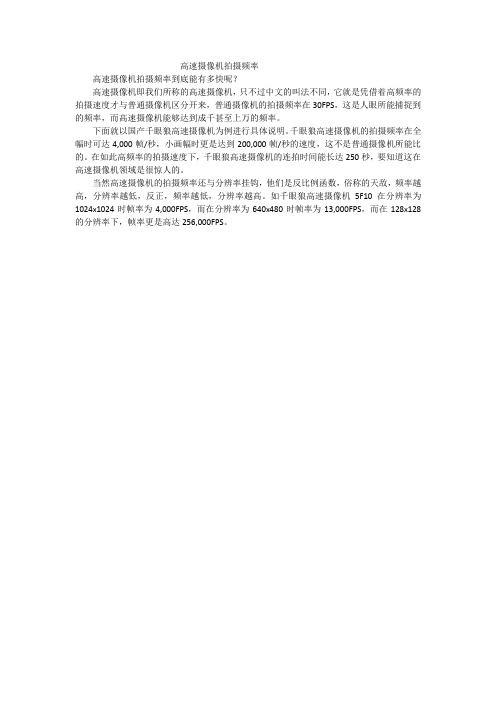

高速摄像机拍摄频率
高速摄像机拍摄频率到底能有多快呢？
高速摄像机即我们所称的高速摄像机，只不过中文的叫法不同，它就是凭借着高频率的拍摄速度才与普通摄像机区分开来，普通摄像机的拍摄频率在30FPS，这是人眼所能捕捉到的频率，而高速摄像机能够达到成千甚至上万的频率。

下面就以国产千眼狼高速摄像机为例进行具体说明。

千眼狼高速摄像机的拍摄频率在全幅时可达4,000帧/秒，小画幅时更是达到200,000帧/秒的速度，这不是普通摄像机所能比的。

在如此高频率的拍摄速度下，千眼狼高速摄像机的连拍时间能长达250秒，要知道这在高速摄像机领域是很惊人的。

当然高速摄像机的拍摄频率还与分辨率挂钩，他们是反比例函数，俗称的天敌，频率越高，分辨率越低，反正，频率越低，分辨率越高。

如千眼狼高速摄像机5F10在分辨率为1024x1024时帧率为4,000FPS，而在分辨率为640x480时帧率为13,000FPS，而在128x128的分辨率下，帧率更是高达256,000FPS。

高速摄像机 FASTCAM SA4融合拍摄性能分辨率・画质平衡的高速摄像机∙特长∙规格｢FASTCAM SA4｣是一款实现了全帧1024×1024像素下3,600帧/秒，分段时最高500,000帧/秒的高速摄像机。

｢FASTCAM SA4｣在拍摄速度・分辨率・画质的拍摄性能上有很高水准的平衡度，从研究开发到现场的故障排除一个机型可以对应各式各样的拍摄。

主要的长处实现1024×1024像素下3,600帧/秒的高速拍摄全帧1024×1024像素下3,600帧/秒，分帧时512×512像素下13,500帧/秒、256×256像素下45,000帧/秒，128×128像素下125,000帧/秒实现了高频率使用时的每个分辨率的超高速的拍摄速度。

拍摄速度最快500,000帧/秒，快门速度可达最高1μs实现了分帧时最高达500,000帧/秒的高速拍摄。

装载了高速快门最快可达1μs(1/1,000,000秒)。

装载标准8GB，最大32GB的大容量存储器记录时使用8GB标准存储器，最大可支持32GB。

可在高分辨率的高速拍摄时也有充分的时间进行保存。

装载的存储器最多可划分为64个区，根据发生的情况可变更保存地方。

装载可变帧频分辨率功能装载可将分辨率和帧频任意组合的｢可变帧频・分辨率功能｣。

装载定制按钮拥有摄像速度，分辨率，开始拍摄，状态显示等功能的任意设定按钮。

可在无PC和远程控制时进行拍摄。

镜头接口F接口，G型F接口，C接口拍摄方式CMOS图像传感器灰度色标单色：AD转换12比特彩色：AD转换36比特(RGB各12比特) 拜尔滤色镜方式存储器容量8GB，16GB，32GB主要的拍摄速度和分辨率帧率水平分辨率×垂直分辨率※1 50～3,600 1024×10245,000 1024×8008,000 768×64010,000 768×51220,000 576×320※240,000 320×24050,000 320×19275,000 320×128100,000 192×128150,000 128×96225,000 128×64360,000 128×32500,000 128×16电子快门最小1μs(1/1,000,000秒)影像输出NTSC，PAL，HD-SDI触发输出TTL，SW数字接口吉比特以太网外形尺寸165×153×242.5(HWD)mm 质量 5.9kg∙※1除所记载的分辨率以外，还提供各种缺省分辨率设置。

摄影技术——高速摄影
苹果被子弹击穿的瞬间多彩的牛奶
炮弹飞出炮膛
左图显示的是用条纹摄影术拍摄的一些蜡烛的形象。

右边的一组图也是用条纹摄影术拍摄的电焊枪炽热的焊头加热了空气的景像，所不同的是光线在某个瞬间穿过不同热量的空气（也是根据其不同密度）而发生不同的偏离。

光线在每一瞬间的偏离照射在条纹摄影板上的不同点上。

就产生了每幅图中的视觉效果。

这是一套用于分析焊接质量的高速摄影系统，利用摄影记录，可以改进生产工艺。

用针刺破装满水的气球的情景，可以说明验证很多力学、材料学方面的科学理论。

面对突如其来的变化的
不同心理、生理反映
1.网球运动员的击球动作
2.跳水运动员跃下跳板
除了体育竞
技的目的，高速
摄影照片本身，
也是非常美妙的
艺术作品
跳绳的小姑娘
1.可以检验（己方）、侦查（敌方）武器性能
2.可以分析爆炸效果
3.研究不同弹速的破坏效果
子弹速度越快，
切割平面越平滑
子弹对不同材质物体的杀伤效果也能通过高速摄影研究出来。

这不是盛开的虞美人，而是彩色液体溅起的浪花
被高速摄影“凝固”的咖啡葡萄入水的瞬间
牛奶的浪花
不是水晶，胜似水晶。

水珠溅起的瞬间，是那么的晶莹剔透。

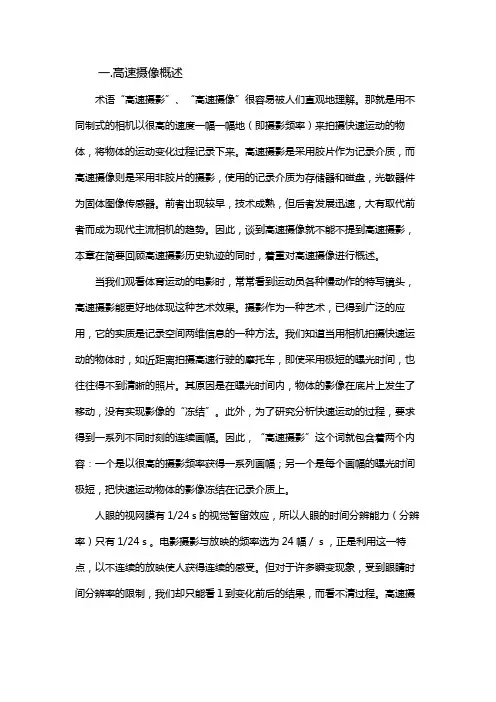

一.高速摄像概述术语“高速摄影”、“高速摄像”很容易被人们直观地理解。

那就是用不同制式的相机以很高的速度一幅一幅地（即摄影频率）来拍摄快速运动的物体，将物体的运动变化过程记录下来。

高速摄影是采用胶片作为记录介质，而高速摄像则是采用非胶片的摄影，使用的记录介质为存储器和磁盘，光敏器件为固体图像传感器。

前者出现较早，技术成熟，但后者发展迅速，大有取代前者而成为现代主流相机的趋势。

因此，谈到高速摄像就不能不提到高速摄影，本章在简要回顾高速摄影历史轨迹的同时，着重对高速摄像进行概述。

当我们观看体育运动的电影时，常常看到运动员各种慢动作的特写镜头，高速摄影能更好地体现这种艺术效果。

摄影作为一种艺术，已得到广泛的应用，它的实质是记录空间两维信息的一种方法。

我们知道当用相机拍摄快速运动的物体时，如近距离拍摄高速行驶的摩托车，即使采用极短的曝光时间，也往往得不到清晰的照片。

其原因是在曝光时间内，物体的影像在底片上发生了移动，没有实现影像的“冻结”。

此外，为了研究分析快速运动的过程，要求得到一系列不同时刻的连续画幅。

因此，“高速摄影”这个词就包含着两个内容：一个是以很高的摄影频率获得一系列画幅；另一个是每个画幅的曝光时间极短，把快速运动物体的影像冻结在记录介质上。

人眼的视网膜有1/24ｓ的视觉暂留效应，所以人眼的时间分辨能力（分辨率）只有1/24ｓ。

电影摄影与放映的频率选为24幅／ｓ，正是利用这一特点，以不连续的放映使人获得连续的感受。

但对于许多瞬变现象，受到眼睛时间分辨率的限制，我们却只能看１到变化前后的结果，而看不清过程。

高速摄影是一种以高于电影拍摄频率摄影的技术，当拍摄结果以电影放映频率放映时，现象的变化就被放慢了。

二.高速摄影的定义最初美国的电影与电视工程师学会（SMPTE）建议高速摄影定义为：摄影的曝光时间小于等于１ｍｓ，摄影速度大于或等于250幅／ｓ。

后来充分考虑到各个方面修改为（fuller，1994）：以足够短的曝光时间和足够快的摄影速度记录光学及光电信息，获得的空间和时间分辨率应满足实验者的需求。

高速摄像机可以在很短的时间内完成对高速目标的快速、多次采样，当以常规速度放映时，所记录目标的变化过程就清晰、缓慢地呈现在我们眼前。

高速摄像机技术具有实时目标捕获、图像快速记录、即时回放、图像直观清晰等突出优点。

高速摄像机就是能够以很高的频率记录一个动态的图像，因为一个动态的图像是需要数个静止的连贯的图片按一定时间速度播放出来的，高速摄像机一般可以每秒1000~10000帧的速度记录，但这导致了每张像素不会太高，甚至不会超过一个家用数码照相机的像素水平。

在这里给大家推荐日本NAC高速摄像机。

每秒400亿像素NAC MEMRECAM ACS是用于科学研究、汽车测试、国防，工业、航空航天等多领域的多功能高速摄像系统。

日本NAC ACS高速摄像机具备高分辨率、高帧率、高感光度、高品质、体积小、重量轻、抗冲击等特性，同时具备记录时间长、数据传输速度快、超高动态范围、用户可选比特数等卓越性能优势，可满足于多领域多应用条件下的拍摄，是高速摄像系统的极佳选择。

NAC公司高速摄像机可提供超高感光度、百万像素分辨率和极高的拍摄速度。

它同时也是可独立工作的高速摄像系统。

我公司将在以下应用领域提供产品：◆高速摄影（弹道学、碰撞实验、高速粒子运动实验PIV、材料学、气囊膨胀实验、燃烧实验、电弧运动、离子束运动、流体力学、喷射实验、爆炸分析以及其他超高速运动领域）◆高分辨率成像（弹道学、粒子运动实验PIV、工业质量检测、喷射实验、电泳现象、火焰分析）◆显微成像（微生物光学成像、分子细胞成像）◆低照度成像（燃烧实验、弹道学、碰撞实验、爆炸分析、天文学领域、微光成像、工业检测监视）◆光谱成像（红外感应范围应用、光源波谱分析）◆高速运动分析软件及PIV系统分析软件武汉中创联达科技有限公司，专业从事光电子影像产品（低照度相机、高速摄像机，超高速摄像机，高分辨率相机及其图像分析软件）的销售、研发，提供特殊环境下的拍摄、成像服务。

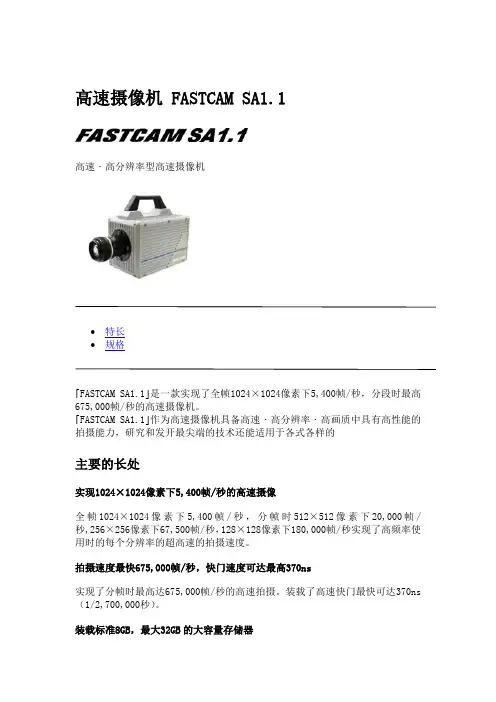

高速摄像机 FASTCAM SA1.1高速・高分辨率型高速摄像机∙特长∙规格｢FASTCAM SA1.1｣是一款实现了全帧1024×1024像素下5,400帧/秒，分段时最高675,000帧/秒的高速摄像机。

｢FASTCAM SA1.1｣作为高速摄像机具备高速・高分辨率・高画质中具有高性能的拍摄能力，研究和发开最尖端的技术还能适用于各式各样的主要的长处实现1024×1024像素下5,400帧/秒的高速摄像全帧1024×1024像素下5,400帧/秒，分帧时512×512像素下20,000帧/秒,256×256像素下67,500帧/秒，128×128像素下180,000帧/秒实现了高频率使用时的每个分辨率的超高速的拍摄速度。

拍摄速度最快675,000帧/秒，快门速度可达最高370ns实现了分帧时最高达675,000帧/秒的高速拍摄。

装载了高速快门最快可达370ns （1/2,700,000秒）。

装载标准8GB，最大32GB的大容量存储器记录时使用8GB标准存储器，最大可支持32GB。

可在高分辨率的高速拍摄时也有充分的时间进行保存。

装载的存储器最多可划分为64个区，根据发生的情况可变更保存地方。

装载可变帧频分辨率功能装载可将分辨率和帧频任意组合的｢可变帧频・分辨率功能｣。

装载定制按钮拥有摄像速度，分辨率，开始拍摄，状态显示等功能的任意设定按钮。

可在无PC和远程控制时进行拍摄。

镜头接口F接口、G型F接口、C接口拍摄方式CMOS图像传感器灰度色标单色：AD转换12比特彩色：AD转换36比特(RGB各12比特) 拜尔滤色镜方式存储器容量8GB、16GB、32GB主要的拍摄速度和分辨率帧率水平分辨率×垂直分辨率※1 50～5,400 1024×10248,000 1024×752 ※210,000 1024×592 ※213,500 640×640 ※220,000 512×512※240,000 512×25650,000 384×256 ※267,500 256×256 ※2100,000 256×160 ※2125,000 256×128180,000 128×128300,000 128×64500,000 64×32675,000 64×16电子快门最小370ns(1/2,700,000秒)影像输出NTSC、PAL、HD-SDI触发输出TTL、SW数字接口吉比特以太网外形尺寸165×153×242.5(HWD)mm 质量 5.9kg∙※1除所记载的分辨率以外，还提供各种缺省分辨率设置。
