高速摄像机的应用及数据处理

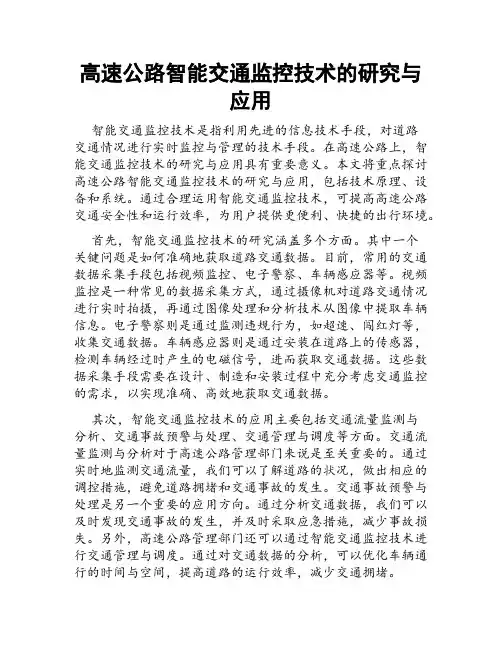

高速公路智能交通监控技术的研究与应用智能交通监控技术是指利用先进的信息技术手段，对道路交通情况进行实时监控与管理的技术手段。

在高速公路上，智能交通监控技术的研究与应用具有重要意义。

本文将重点探讨高速公路智能交通监控技术的研究与应用，包括技术原理、设备和系统。

通过合理运用智能交通监控技术，可提高高速公路交通安全性和运行效率，为用户提供更便利、快捷的出行环境。

首先，智能交通监控技术的研究涵盖多个方面。

其中一个关键问题是如何准确地获取道路交通数据。

目前，常用的交通数据采集手段包括视频监控、电子警察、车辆感应器等。

视频监控是一种常见的数据采集方式，通过摄像机对道路交通情况进行实时拍摄，再通过图像处理和分析技术从图像中提取车辆信息。

电子警察则是通过监测违规行为，如超速、闯红灯等，收集交通数据。

车辆感应器则是通过安装在道路上的传感器，检测车辆经过时产生的电磁信号，进而获取交通数据。

这些数据采集手段需要在设计、制造和安装过程中充分考虑交通监控的需求，以实现准确、高效地获取交通数据。

其次，智能交通监控技术的应用主要包括交通流量监测与分析、交通事故预警与处理、交通管理与调度等方面。

交通流量监测与分析对于高速公路管理部门来说是至关重要的。

通过实时地监测交通流量，我们可以了解道路的状况，做出相应的调控措施，避免道路拥堵和交通事故的发生。

交通事故预警与处理是另一个重要的应用方向。

通过分析交通数据，我们可以及时发现交通事故的发生，并及时采取应急措施，减少事故损失。

另外，高速公路管理部门还可以通过智能交通监控技术进行交通管理与调度。

通过对交通数据的分析，可以优化车辆通行的时间与空间，提高道路的运行效率，减少交通拥堵。

再次，智能交通监控技术的设备与系统也是实施智能交通监控的关键。

设备方面，高速公路智能交通监控系统通常由摄像机、传感器、数据存储与传输设备等多个部分组成。

摄像机用于采集交通数据，传感器用于监测车辆和道路状态，数据存储与传输设备用于保存和传输监控数据。

高速摄像机使用方法说明书一、产品简介高速摄像机是一种专门用于捕捉高速运动物体的摄像设备，其特点是拍摄速度快，能够记录高速运动物体的每一个细节。

本说明书将会详细介绍高速摄像机的使用方法，包括摄像机的外观和组件、摄像机的基本操作、拍摄设置和注意事项等内容，帮助用户快速上手使用高速摄像机。

二、摄像机外观及组件1. 摄像机外观高速摄像机外观紧凑，便于携带，机身采用耐用的合金材质，具有良好的抗震性能。

摄像机上设有显示屏、按键、接口等组件，方便用户进行操作和数据传输。

2. 摄像机组件（1）显示屏：用于预览拍摄画面和查看已拍摄的照片或视频。

（2）按键：包括电源键、拍摄键、菜单键等，用于开关机、拍摄和设置等操作。

（3）接口：包括USB接口、HDMI接口和SD卡插槽等，用于数据传输和扩展存储。

三、摄像机的基本操作1. 开机与关机按下电源键，摄像机将开机。

长按电源键，选择关机选项，然后按下确认键即可关机。

2. 拍摄功能（1）拍照模式：按下拍摄键，摄像机将会拍摄一张高速运动物体的照片。

用户可通过菜单键调整照片分辨率和拍摄参数。

（2）录像模式：按住拍摄键不放，摄像机将开始录制高速运动物体的视频。

用户可通过菜单键设置视频分辨率、帧率和持续时间等参数。

3. 预览和回放拍摄完成后，用户可以通过显示屏预览已拍摄的照片或视频。

使用方向键可以切换预览内容。

按下回放键，用户可以随时回放照片或视频，并可以删除不需要的内容。

四、拍摄设置1. 分辨率设置菜单中提供了多种分辨率供用户选择。

较高的分辨率能够记录更多细节，但会占用更多存储空间。

用户可以根据实际需求选择合适的分辨率。

2. 参数调节菜单中提供了各种参数可供用户调节，如快门速度、曝光补偿和ISO感光度等。

用户可以根据拍摄场景和目标物体的需要进行调整，以达到最佳的拍摄效果。

3. 拍摄模式选择菜单中提供了多种拍摄模式供用户选择，如单拍、连拍、延时拍摄等。

用户可以根据具体需求选择合适的拍摄模式。

高速公路智能全程监控系统及关键技术分析
高速公路智能全程监控系统是一种通过摄像机和传感器等设备来对高速公路进行全程监控和管理的系统。

它可以收集和传输高速公路的各种信息，如车辆行驶情况、交通拥堵情况、天气状况等，实现对高速公路交通状况的全面了解和实时掌握。

下面介绍关键技术分析：
1. 摄像机和传感器技术：高速公路智能全程监控系统需要采用高性能的摄像机和传感器来进行数据的收集和传输。

这些设备需要具有高分辨率、高灵敏度、高速度等特性，以确保在高速公路行车过程中捕捉到车辆信息、车辆行驶速度等关键数据。

2. 数据传输和存储技术：高速公路智能全程监控系统需要将采集到的数据实时传输到运营中心进行处理和分析。

因此，需要采用高速、稳定、可靠的数据传输技术和高效的数据处理和存储技术来实现数据实时传输和分析。

3. 数据分析和决策技术：高速公路智能全程监控系统采集得到的数据需要经过分析和处理，以便进行全面的交通状况分析和预测。

在此基础上，系统还需要采用各种算法和决策模型，以支持管理人员进行交通运营决策和规划工作。

4. 监控系统的安全性与可靠性：高速公路智能全程监控系统需要考虑到监控系统的安全性和可靠性问题。

系统需要采用有关安全设备和扫描系统来确保系统的运行安全和稳定性，在出现任何问题时可以立即发出紧急警报并进行系统故障排除。

总之，高速公路智能全程监控系统是现代高速公路交通状况监控和管理的重要手段，需要采用各种高效的技术手段来实现系统的功能和目标。

同时，系统还需要考虑到安全性和可靠性问题，确保系统能够长期稳定运行和服务于社会。

利用高速摄像机研究快速运动的实验操作摄影是一门既艺术又科学的学科，随着技术的不断进步，人们可以通过高速摄像机捕捉到一些肉眼无法观察到的细节。

利用高速摄像机进行实验研究，可以帮助我们更加深入地了解快速运动的规律和特性。

在本文中，我们将讨论如何利用高速摄像机来进行快速运动实验，并介绍一些实验操作步骤。

一、确定实验目标在进行实验之前，我们需要明确实验的目标是什么。

比如，我们可以研究一个物体在高速运动过程中的形变、碰撞或者旋转等现象。

具体的实验目标将决定我们后续的实验操作和数据分析。

二、选择合适的高速摄像机高速摄像机可以以很高的帧数进行拍摄，从而捕捉到快速运动过程中的细节。

在选择高速摄像机时，我们需要考虑摄像机的像素、帧数、响应时间等参数。

这些参数将影响我们对快速运动过程的观察效果。

三、搭建实验装置在进行实验之前，我们需要搭建相应的实验装置。

以研究物体在高速运动中的形变为例，我们可以使用一个弹簧装置来实现物体的快速压缩和释放。

通过控制弹簧的压缩程度和释放速度，我们可以模拟不同的快速运动过程。

四、设置实验参数在进行实验之前，我们需要设置一些实验参数，比如光源的亮度、相机的焦距等。

这些参数将影响我们对实验结果的观察效果。

同时，我们还需要预先计算实验过程中物体的加速度、速度等数值，以便后续的数据分析。

五、实验操作在实验过程中，我们需要将高速摄像机放置在适当的位置，并保证其对物体的观察角度和距离都是恰当的。

在开始实验之前，我们可以进行一些试拍，以确保摄像机设置的效果符合我们的预期。

在实验过程中，我们可以通过调整不同的实验参数，观察物体在不同条件下的快速运动过程。

同时，我们还可以使用高速摄像机的连续拍摄功能，捕捉到物体快速运动过程中的每个细微变化。

六、数据分析在实验结束后，我们可以将摄像机拍摄到的视频文件导入到电脑中进行数据分析。

通过分析视频中的每一帧图像，我们可以计算出物体的加速度、速度、形变等数据，从而得到关于快速运动的更深入的认识。

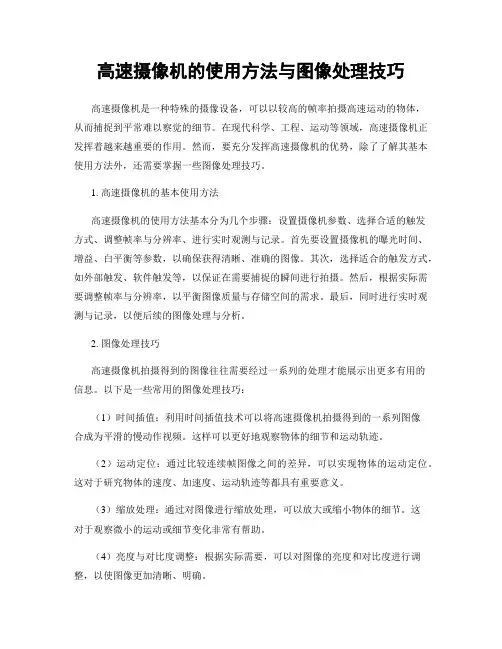

高速摄像机的使用方法与图像处理技巧高速摄像机是一种特殊的摄像设备，可以以较高的帧率拍摄高速运动的物体，从而捕捉到平常难以察觉的细节。

在现代科学、工程、运动等领域，高速摄像机正发挥着越来越重要的作用。

然而，要充分发挥高速摄像机的优势，除了了解其基本使用方法外，还需要掌握一些图像处理技巧。

1. 高速摄像机的基本使用方法高速摄像机的使用方法基本分为几个步骤：设置摄像机参数、选择合适的触发方式、调整帧率与分辨率、进行实时观测与记录。

首先要设置摄像机的曝光时间、增益、白平衡等参数，以确保获得清晰、准确的图像。

其次，选择适合的触发方式，如外部触发、软件触发等，以保证在需要捕捉的瞬间进行拍摄。

然后，根据实际需要调整帧率与分辨率，以平衡图像质量与存储空间的需求。

最后，同时进行实时观测与记录，以便后续的图像处理与分析。

2. 图像处理技巧高速摄像机拍摄得到的图像往往需要经过一系列的处理才能展示出更多有用的信息。

以下是一些常用的图像处理技巧：（1）时间插值：利用时间插值技术可以将高速摄像机拍摄得到的一系列图像合成为平滑的慢动作视频。

这样可以更好地观察物体的细节和运动轨迹。

（2）运动定位：通过比较连续帧图像之间的差异，可以实现物体的运动定位。

这对于研究物体的速度、加速度、运动轨迹等都具有重要意义。

（3）缩放处理：通过对图像进行缩放处理，可以放大或缩小物体的细节。

这对于观察微小的运动或细节变化非常有帮助。

（4）亮度与对比度调整：根据实际需要，可以对图像的亮度和对比度进行调整，以使图像更加清晰、明确。

（5）背景差分：通过将图像中的背景与物体进行差分，可以更好地提取出物体的轮廓和边缘信息，从而更好地分析运动物体的行为。

（6）滤波处理：对高速摄像机拍摄得到的图像进行滤波处理，可以消除噪声和干扰，从而得到更清晰、准确的图像。

（7）多视角融合：通过将不同角度拍摄得到的图像进行融合，可以得到更全面、立体的物体运动信息。

总之，高速摄像机的使用方法和图像处理技巧紧密相连，只有掌握了这些技巧，才能获得更准确、有用的结果。

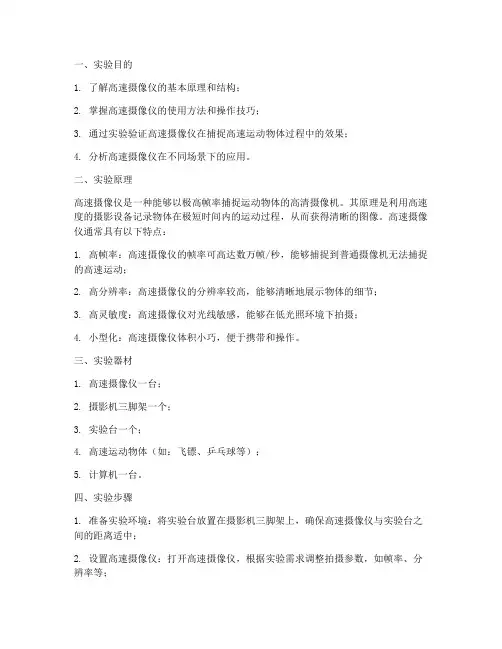

一、实验目的1. 了解高速摄像仪的基本原理和结构；2. 掌握高速摄像仪的使用方法和操作技巧；3. 通过实验验证高速摄像仪在捕捉高速运动物体过程中的效果；4. 分析高速摄像仪在不同场景下的应用。

二、实验原理高速摄像仪是一种能够以极高帧率捕捉运动物体的高清摄像机。

其原理是利用高速度的摄影设备记录物体在极短时间内的运动过程，从而获得清晰的图像。

高速摄像仪通常具有以下特点：1. 高帧率：高速摄像仪的帧率可高达数万帧/秒，能够捕捉到普通摄像机无法捕捉的高速运动；2. 高分辨率：高速摄像仪的分辨率较高，能够清晰地展示物体的细节；3. 高灵敏度：高速摄像仪对光线敏感，能够在低光照环境下拍摄；4. 小型化：高速摄像仪体积小巧，便于携带和操作。

三、实验器材1. 高速摄像仪一台；2. 摄影机三脚架一个；3. 实验台一个；4. 高速运动物体（如：飞镖、乒乓球等）；5. 计算机一台。

四、实验步骤1. 准备实验环境：将实验台放置在摄影机三脚架上，确保高速摄像仪与实验台之间的距离适中；2. 设置高速摄像仪：打开高速摄像仪，根据实验需求调整拍摄参数，如帧率、分辨率等；3. 安装实验物体：将高速运动物体放置在实验台上，确保其能够自由运动；4. 开始拍摄：启动高速摄像仪，让实验物体开始运动，记录下其运动过程；5. 数据分析：将拍摄到的视频导入计算机，利用相关软件对视频进行分析，观察物体的运动轨迹、速度等参数；6. 实验总结：根据实验结果，分析高速摄像仪在捕捉高速运动物体过程中的效果，总结实验心得。

五、实验结果与分析1. 实验结果表明，高速摄像仪能够有效地捕捉高速运动物体的细节，为研究物体的运动规律提供有力支持；2. 通过调整拍摄参数，可以观察到不同帧率、分辨率下的图像效果。

帧率越高，图像越清晰，但记录时长越短；分辨率越高，图像越细腻，但数据量越大；3. 在实际应用中，高速摄像仪可以应用于多个领域，如航空航天、体育运动、生物医学等。

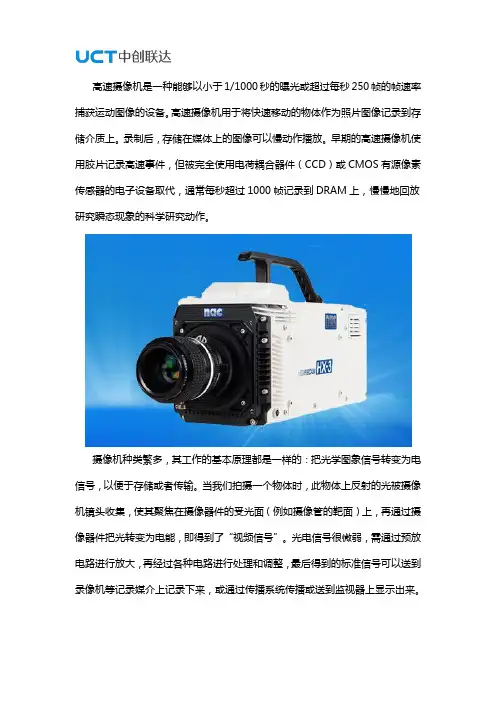

高速摄像机是一种能够以小于1/1000秒的曝光或超过每秒250帧的帧速率捕获运动图像的设备。

高速摄像机用于将快速移动的物体作为照片图像记录到存储介质上。

录制后，存储在媒体上的图像可以慢动作播放。

早期的高速摄像机使用胶片记录高速事件，但被完全使用电荷耦合器件（CCD）或CMOS有源像素传感器的电子设备取代，通常每秒超过1000帧记录到DRAM上，慢慢地回放研究瞬态现象的科学研究动作。

摄像机种类繁多，其工作的基本原理都是一样的：把光学图象信号转变为电信号，以便于存储或者传输。

当我们拍摄一个物体时，此物体上反射的光被摄像机镜头收集，使其聚焦在摄像器件的受光面（例如摄像管的靶面）上，再通过摄像器件把光转变为电能，即得到了“视频信号”。

光电信号很微弱，需通过预放电路进行放大，再经过各种电路进行处理和调整，最后得到的标准信号可以送到录像机等记录媒介上记录下来，或通过传播系统传播或送到监视器上显示出来。

高速摄像机可以在很短的时间内完成对高速目标的快速、多次采样，当以常规速度放映时，所记录目标的变化过程就清晰、缓慢地呈现在我们眼前。

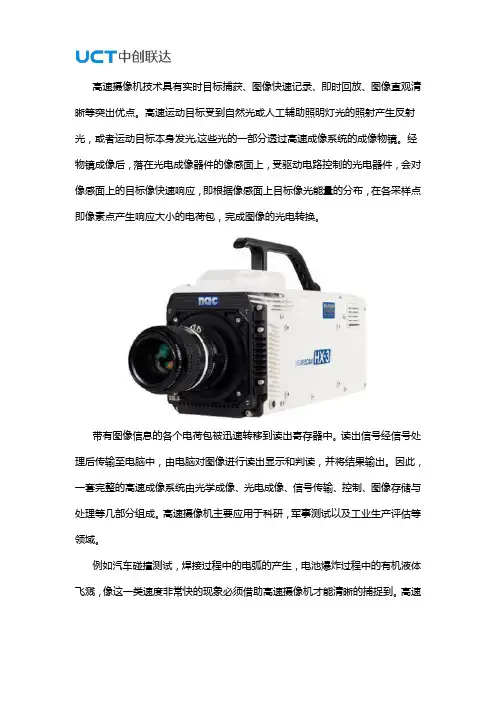

高速摄像机技术具有实时目标捕获、图像快速记录、即时回放、图像直观清晰等突出优点。

工作原理高速运动目标受到自然光或人工辅助照明灯光的照射产生反射光，或者运动目标本身发光,这些光的一部分透过高速成像系统的成像物镜。

经物镜成像后，落在光电成像器件的像感面上，受驱动电路控制的光电器件，会对像感面上的目标像快速响应，即根据像感面上目标像光能量的分布，在各采样点即像素点产生响应大小的电荷包，完成图像的光电转换。

带有图像信息的各个电荷包被迅速转移到读出寄存器中。

读出信号经信号处理后传输至电脑中，由电脑对图像进行读出显示和判读，并将结果输出。

因此，一套完整的高速成像系统由光学成像、光电成像、信号传输、控制、图像存储与处理等几部分组成。

高速摄像在流体力学中的应用高速摄像在工业应用中应用广泛，高速摄像机能拍摄到肉眼无法看清楚的图像和运动过程。

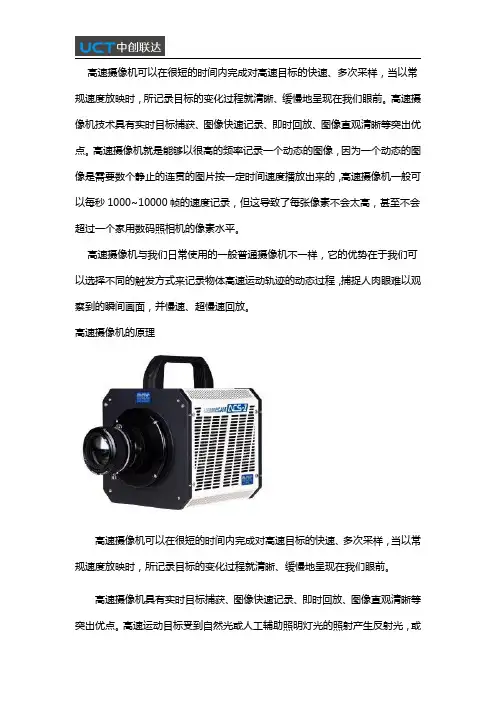

高速摄像机可以在很短的时间内完成对高速目标的快速、多次采样，当以常规速度放映时，所记录目标的变化过程就清晰、缓慢地呈现在我们眼前。

高速摄像机技术具有实时目标捕获、图像快速记录、即时回放、图像直观清晰等突出优点。

高速摄像机就是能够以很高的频率记录一个动态的图像，因为一个动态的图像是需要数个静止的连贯的图片按一定时间速度播放出来的，高速摄像机一般可以每秒1000~10000帧的速度记录，但这导致了每张像素不会太高，甚至不会超过一个家用数码照相机的像素水平。

高速摄像机与我们日常使用的一般普通摄像机不一样，它的优势在于我们可以选择不同的触发方式来记录物体高速运动轨迹的动态过程，捕捉人肉眼难以观察到的瞬间画面，并慢速、超慢速回放。

高速摄像机的原理高速摄像机可以在很短的时间内完成对高速目标的快速、多次采样，当以常规速度放映时，所记录目标的变化过程就清晰、缓慢地呈现在我们眼前。

高速摄像机具有实时目标捕获、图像快速记录、即时回放、图像直观清晰等突出优点。

高速运动目标受到自然光或人工辅助照明灯光的照射产生反射光，或者运动目标本身发光，这些光的一部分透过高速成像系统的成像物镜。

经物镜成像后，落在光电成像器件的像感面上，受驱动电路控制的光电器件，会对像感面上的目标像快速响应，即根据像感面上目标像光能量的分布，在各采样点即像素点产生响应大小的电荷包，完成图像的光电转换。

带有图像信息的各个电荷包被迅速转移到读出寄存器中。

读出信号经信号处理后传输至电脑中，由电脑对图像进行读出显示和判读，并将结果输出。

因此，一套完整的高速摄像机由光学成像、光电成像、信号传输、控制、图像存储与处理等几部分组成。

高速摄像机就是能够以很高的频率记录一个动态的图像，因为一个动态的图像是需要数个静止的连贯的图片按一定时间速度播放出来的，高速摄像机一般可以每秒1000~10000帧的速度记录，但这导致了每张像素不会太高，甚至不会超过一个家用数码照相机的像素水平。

高速摄像机在高速冲击实验及DIC分析中的应用材料高速冲击测试，的目是检验材料受高速冲击下的动态力学性能，测量冲击过程中有关应变、位移、撞击力等数据，为材料力学性能分析提供数据支持。

由于冲击的发生时间极短，所以采用高速摄像机捕捉完整的撞击过程，并采用数字图像相关法（DIC）技术进行后期的数据分析。

新拓三维高速摄像机DIC动态测量系统，可在较高应变率作用以及极端加载环境下，通过搭配高速相机，测试高速冲击下材料或结构的三维位移场及应变场，分析材料或结构的动态破坏形式。

通过有限元模拟，可以基于模拟来分析材料或结构受冲击的力学响应行为。

模拟数据的更新有赖于实验数据来验证和对比，采用新拓三维高速XTDIC全场应变测量系统的数据结果，可修正或更新模拟数据。

XTDIC高速全场应变测量系统布置、散斑图案和加载装置在测试中，使用加载装置对平板件进行高速冲击，新拓三维高速摄像机DIC动态测量系统同时记录平面板材料响应。

为了捕获用于新拓三维高速摄像机DIC动态测量系统软件算法的图像，通过预先在平面板材料进行随机斑点图案制作，在获取高质量图像采集的同时，极薄的散斑不会影响平板件的刚度和力学响应行为。

采用新拓三维高速摄像机DIC动态测量系统搭配的两个高速相机（300万像素，采集频率为5000帧），105mm微距镜头，精度100微应变、0.01mm。

冲击加载装置连接到相机的数据采集系统，确保冲击力的测量和相机的记录同时自动开始。

冲击装置的力和图像均收集激发时和激发完毕的数据，高速相机实时采集图像。

数据分析位移场分析新拓三维高速摄像机DIC动态测量系统软件获得了平板件受冲击力区域的全场位移数据，从图中可以看出整体的位移场数值左右不对称，撞击瞬态下点1位移为7.86mm，点2位移为6.73mm，XTDIC系统可以获取非常精确的位移图。

图：位移场点3的位移曲线如下所示，稳定后的位移在8.5mm左右；点4为冲压受力关键位置，变形量最大，位移曲线如下图所示，稳定后位移值为22.1mm左右。

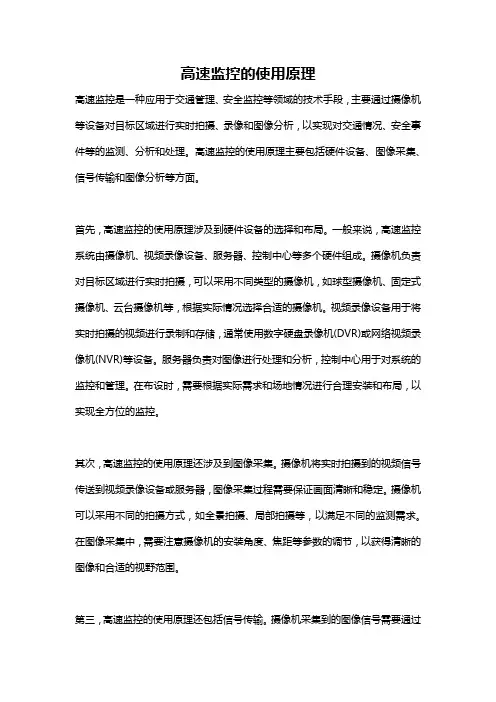

高速监控的使用原理高速监控是一种应用于交通管理、安全监控等领域的技术手段，主要通过摄像机等设备对目标区域进行实时拍摄、录像和图像分析，以实现对交通情况、安全事件等的监测、分析和处理。

高速监控的使用原理主要包括硬件设备、图像采集、信号传输和图像分析等方面。

首先，高速监控的使用原理涉及到硬件设备的选择和布局。

一般来说，高速监控系统由摄像机、视频录像设备、服务器、控制中心等多个硬件组成。

摄像机负责对目标区域进行实时拍摄，可以采用不同类型的摄像机，如球型摄像机、固定式摄像机、云台摄像机等，根据实际情况选择合适的摄像机。

视频录像设备用于将实时拍摄的视频进行录制和存储，通常使用数字硬盘录像机(DVR)或网络视频录像机(NVR)等设备。

服务器负责对图像进行处理和分析，控制中心用于对系统的监控和管理。

在布设时，需要根据实际需求和场地情况进行合理安装和布局，以实现全方位的监控。

其次，高速监控的使用原理还涉及到图像采集。

摄像机将实时拍摄到的视频信号传送到视频录像设备或服务器，图像采集过程需要保证画面清晰和稳定。

摄像机可以采用不同的拍摄方式，如全景拍摄、局部拍摄等，以满足不同的监测需求。

在图像采集中，需要注意摄像机的安装角度、焦距等参数的调节，以获得清晰的图像和合适的视野范围。

第三，高速监控的使用原理还包括信号传输。

摄像机采集到的图像信号需要通过传输介质传送到视频录像设备或服务器进行处理。

常见的传输介质包括有线传输和无线传输两种。

有线传输通常使用网线、同轴电缆等进行信号传输，能够保证信号稳定可靠。

无线传输则使用无线网络或无线电波进行数据传输，适用于一些无法布设有线传输线路的情况。

在信号传输过程中，还需要考虑信号的加密和传输速度等因素，以保障图像数据的安全和实时性。

最后，高速监控的使用原理还涉及图像分析。

图像分析是高速监控的核心技术之一，其主要通过对摄像头拍摄到的图像进行处理和分析，实现对目标物体的检测、跟踪和识别。

图像分析可以利用计算机视觉和模式识别等技术手段，对图像中的目标进行形状、颜色、纹理等特征的提取和分析，从而实现对目标的自动检测和识别。
