TSGT701105电梯缓冲器型式试验细则

电梯型式试验工作指南目录前言 (1)一、总则 (2)二、型式试验程序与要求 (2)附件A ...................................................................... 错误!未定义书签。

附件B ...................................................................... 错误!未定义书签。

附件C ...................................................................... 错误!未定义书签。

附件D ...................................................................... 错误!未定义书签。

前言国家质量监督检验检疫总局颁布的TSG T7007-2016《电梯型式试验规则》从2016年5月1日起开始实施，该规则适用于型式试验机构以及涉及电梯制造的单位。

本规则明确了电梯型式试验的总体原则，程序和要求，电梯整机、部件及安全保护装置的型式试验内容、方法和要求等，为规范电梯型式试验工作，提高电梯型式试验工作质量提供了依据。

本指南电子版可在我院网站.cn下载。

修订编制人：佘昆。

地址：洲三山环岛西路邮政编码：518251联系电话：一、总则《电梯型式试验产品目录目录》（附件A）所列产品有下列情况之一的，必须进行型式试验：1、制造单位首次制造或者境外制造在境内首次投入使用的；2、产品主要参数超出适用范围的；3、产品型式试验要求中规定的产品配置发生变更的；4、出现其他影响产品安全性能，国家质量监督检验检疫总局(以下简称国家质检总局)提出型式试验要求的。

二、型式试验程序与要求1、型式试验场地a）整机应当在制造单位或者型式试验机构的试验井道（试验场地）内进行样机的型式试验。

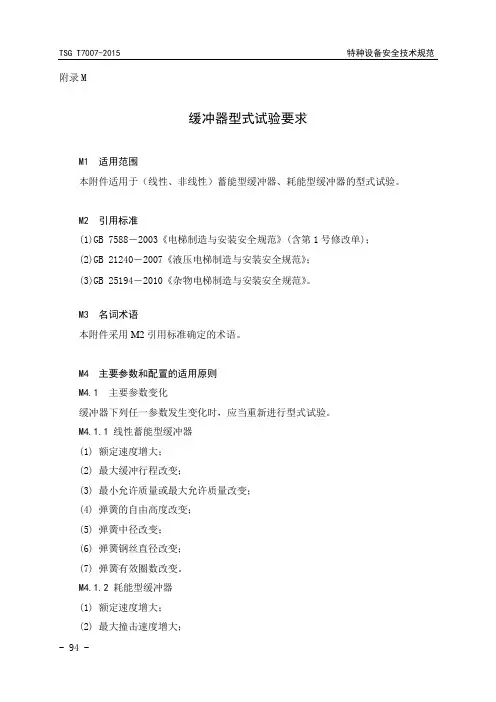

附录M缓冲器型式试验要求M1 适用范围本附件适用于（线性、非线性）蓄能型缓冲器、耗能型缓冲器的型式试验。

M2 引用标准(1)GB 7588－2003《电梯制造与安装安全规范》(含第1号修改单)；(2)GB 21240－2007《液压电梯制造与安装安全规范》；(3)GB 25194－2010《杂物电梯制造与安装安全规范》。

M3 名词术语本附件采用M2引用标准确定的术语。

M4 主要参数和配置的适用原则M4.1主要参数变化缓冲器下列任一参数发生变化时，应当重新进行型式试验。

M4.1.1 线性蓄能型缓冲器(1) 额定速度增大；(2) 最大缓冲行程改变；(3) 最小允许质量或最大允许质量改变；(4) 弹簧的自由高度改变；(5) 弹簧中径改变；(6) 弹簧钢丝直径改变；(7) 弹簧有效圈数改变。

M4.1.2 耗能型缓冲器(1) 额定速度增大；(2) 最大撞击速度增大；- 94 -(3) 最小允许质量或最大允许质量改变；(4) 最大缓冲行程改变；(5) 液体规格或容量改变。

M4.1.2 非线性蓄能型缓冲器(1)额定速度增大；(2)最大撞击速度增大；(3)最小允许质量或最大允许质量改变；(4)自由高度和外径改变；(5)表面硬度范围改变；(6)缓冲器设计使用年限增加。

注M-1：提出设计使用年限时，必须指明允许的工作条件；允许的工作条件变化时，需要重新进行型式试验。

M4.2 配置变化缓冲器下列情况之一的配置发生变化，应当重新进行型式试验：M4.2.1 线性蓄能型缓冲器(1)结构形式（圆柱螺旋、圆锥螺旋）改变；(2)适用工作环境由室内型向室外型改变。

M4.2.2 耗能型缓冲器(1)节流方式（如环形缝隙节流等）改变；(2) 复位方式（如外部上置弹簧复位、内部上置弹簧复位或惰性气体复位等）改变；(3)工作环境由室内型向室外型改变。

M4.2.3 非线性蓄能型缓冲器(1)结构形式（圆柱状聚氨酯、圆锥状聚氨酯）改变；(2)固定方式（如下部螺柱固定、内部中空固定、法兰四角固定等）改变；(3)材质（聚酯型、聚醚型）改变(4)工作环境由室内型向室外型改变。

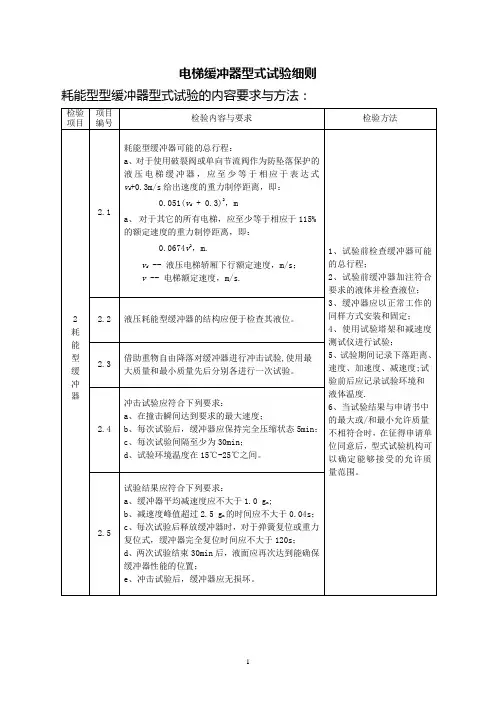

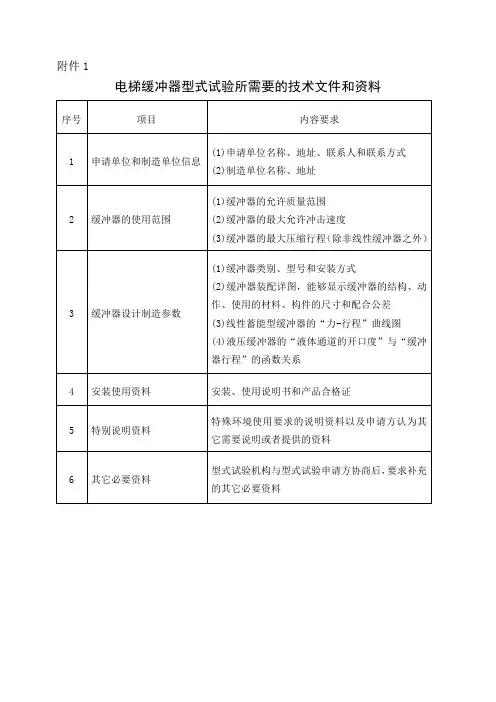

附件1电梯缓冲器型式试验所需要的技术文件和资料特种设备安全技术规范 TSG T7011-200×附件2线性蓄能型缓冲器型式试验内容要求与方法- 2 -附件3耗能型缓冲器型式试验内容要求与方法特种设备安全技术规范 TSG T7011-200×附件4非线性蓄能型缓冲器型式试验内容要求与方法- 4 -附件5特种设备型式试验报告报告编号：设备种类电梯安全保护装置设备名称型号规格申请单位制造单位（型式试验机构名称）特种设备安全技术规范 TSG T7011-200×- 6 -特种设备安全技术规范 TSG T7011-200×- 7 -（试验机构标志） （试验机构名称）型式试验报告No ：第 页 共 页线性蓄能型缓冲器主要技术性能参数及配置特种设备安全技术规范 TSG T7011-200×- 8 -（试验机构标志） （试验机构名称） 型式试验报告No ：第 页 共 页耗能型缓冲器主要技术性能参数及配置特种设备安全技术规范 TSG T7011-200×- 9 -（试验机构标志） （试验机构名称）型式试验报告No ：第 页 共 页非线性蓄能型缓冲器主要技术性能参数及配置特种设备安全技术规范 TSG T7011-200×附：1、特殊说明2、试验数据、曲线、图表、产品照片- 10 -特种设备安全技术规范 TSG T7011-200×附件6线性蓄能型缓冲器产品配置表型式试验合格证编号： No. TX 3XXX-XXX-XX XXXX耗能型缓冲器产品配置表型式试验合格证编号： No. TX 3XXX-XXX-XX XXXX非线性蓄能型缓冲器产品配置表型式试验合格证编号： No. TX 3XXX-XXX-XX XXXX- 11 -。

《电梯型式试验规则》（TSG T7007—2016）第1号修改单(征求意见稿)一、正文修改1.将2.1.1.1中的“《超常规电梯参数表》(见附件B)中所列电梯或者仅为单个项目使用结构特殊的电梯, ”修改为“《超常规电梯参数表》(见附件B)中所列电梯或者仅为单个项目使用结构特殊的电梯(斜行电梯除外)，”。

2.将2.2.6 中的“型式试验机构应当在出具型式试验证书后5个工作日内，”修改为“型式试验机构应当在出具型式试验证书后5个工作日内(特殊情况除外)，”。

二、附件H修改1.H2增加：“(9)GB/T 35857-2018《斜行电梯制造与安装安全规范》。

”2.增加H4.1.4：“H4.1.4 斜行电梯斜行电梯的主要参数变化符合下列之一时，应当重新进行型式试验：(1)额定速度增大；(2)额定载重量大于1000kg，且增大；(3)单一倾斜角度斜行电梯的倾斜角度变化大于±7.5°；(4)多倾斜角度斜行电梯的倾斜角度变化。

”3.将H4.2中的“(6)轿厢导轨列数减少”修改为“(6)轿厢导轨列数减少(不适用于斜行电梯)”，并且H4.2增加：“(15)斜行电梯门的设置方式(侧置门,前置门)改变；(16)斜行电梯的轿厢与运载装置的连接方式(承载式，悬挂式)改变；(17) 斜行电梯的曳引钢丝绳与运载装置的连接方式(一端，两端)改变；(18) 斜行电梯的运载装置运行轨道、护轨、导轨、安全钳夹持部件总数量的减少；(19) 斜行电梯的运载装置运行轨道、护轨、导轨、安全钳夹持部件型式(角钢、H钢、T型轨、钢管等)改变。

”4.将表H-2修改为：5.将H5.1的第(19)项的编号“(19) ”修改为(35)，并且增加：“(19)斜行电梯的前置门设计和结构的说明；(20)斜行电梯救援方法和救援程序的说明；(21)斜行电梯紧急和检修通道的设计说明；(22)斜行电梯顶层和底坑进行维护的安全空间的设计说明；(23)人员可进入斜行电梯运行轨道下方时的防护说明；(24)确保斜行电梯轿厢内乘客保持稳定的措施；(25)斜行电梯障碍物清除装置的设计说明；(26)斜行电梯钢丝绳支撑部件的设计说明；(27)斜行电梯随行电缆支撑部件的设计说明；(28)多倾斜角度斜行电梯保持轿厢水平的自动调节装置的设计说明；(29)多倾斜角度斜行电梯运行路径中不同角度过渡段的设计说明；(30)室外型斜行电梯的底坑排水措施；(31)斜行电梯与建筑物接口的说明；(32)斜行电梯轿厢地板防滑等级的说明文件；(33)斜行电梯设计预期的使用范围以及禁止使用的情况；(34)斜行电梯限速器驱动装置的型号、直径、根数和破断载荷要求，以及涨紧方法说明；”6.将H5.2增加：“(24)斜行电梯运行轨道、护轨以及安全钳夹持部件的计算；(25)斜行电梯轿壁机械强度的计算。

附录M缓冲器型式试验要求M1 适用范围本附件适用于（线性、非线性）蓄能型缓冲器、耗能型缓冲器的型式试验。

M2 引用标准(1)GB 7588－2003《电梯制造与安装安全规范》(含第1号修改单)；(2)GB 21240－2007《液压电梯制造与安装安全规范》；(3)GB 25194－2010《杂物电梯制造与安装安全规范》。

M3 名词术语本附件采用M2引用标准确定的术语。

M4 主要参数和配置的适用原则M4.1主要参数变化缓冲器下列任一参数发生变化时，应当重新进行型式试验。

M4.1.1 线性蓄能型缓冲器(1) 额定速度增大；(2) 最大缓冲行程改变；(3) 最小允许质量或最大允许质量改变；(4) 弹簧的自由高度改变；(5) 弹簧中径改变；(6) 弹簧钢丝直径改变；(7) 弹簧有效圈数改变。

M4.1.2 耗能型缓冲器(1) 额定速度增大；(2) 最大撞击速度增大；- 94 -(3) 最小允许质量或最大允许质量改变；(4) 最大缓冲行程改变；(5) 液体规格或容量改变。

M4.1.2 非线性蓄能型缓冲器(1)额定速度增大；(2)最大撞击速度增大；(3)最小允许质量或最大允许质量改变；(4)自由高度和外径改变；(5)表面硬度范围改变；(6)缓冲器设计使用年限增加。

注M-1：提出设计使用年限时，必须指明允许的工作条件；允许的工作条件变化时，需要重新进行型式试验。

M4.2 配置变化缓冲器下列情况之一的配置发生变化，应当重新进行型式试验：M4.2.1 线性蓄能型缓冲器(1)结构形式（圆柱螺旋、圆锥螺旋）改变；(2)适用工作环境由室内型向室外型改变。

M4.2.2 耗能型缓冲器(1)节流方式（如环形缝隙节流等）改变；(2) 复位方式（如外部上置弹簧复位、内部上置弹簧复位或惰性气体复位等）改变；(3)工作环境由室内型向室外型改变。

M4.2.3 非线性蓄能型缓冲器(1)结构形式（圆柱状聚氨酯、圆锥状聚氨酯）改变；(2)固定方式（如下部螺柱固定、内部中空固定、法兰四角固定等）改变；(3)材质（聚酯型、聚醚型）改变(4)工作环境由室内型向室外型改变。

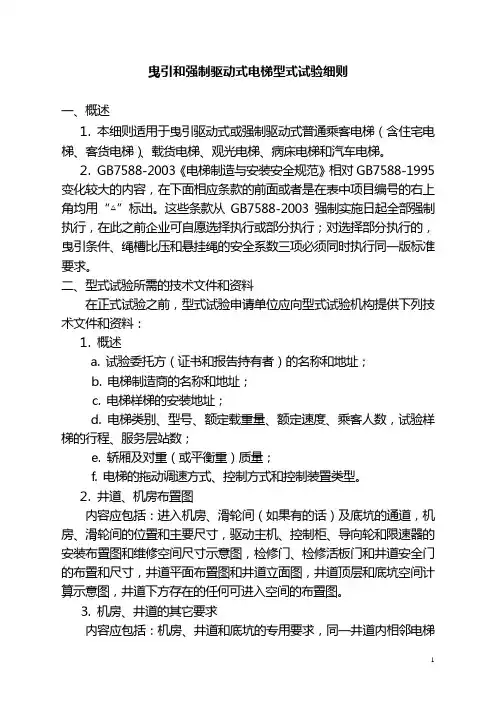

曳引和强制驱动式电梯型式试验细则一、概述⒈本细则适用于曳引驱动式或强制驱动式普通乘客电梯（含住宅电梯、客货电梯）、载货电梯、观光电梯、病床电梯和汽车电梯。

⒉ GB7588-2003《电梯制造与安装安全规范》相对GB7588-1995变化较大的内容，在下面相应条款的前面或者是在表中项目编号的右上角均用“△”标出。

这些条款从GB7588-2003强制实施日起全部强制执行，在此之前企业可自愿选择执行或部分执行；对选择部分执行的，曳引条件、绳槽比压和悬挂绳的安全系数三项必须同时执行同一版标准要求。

二、型式试验所需的技术文件和资料在正式试验之前，型式试验申请单位应向型式试验机构提供下列技术文件和资料：⒈概述a. 试验委托方（证书和报告持有者）的名称和地址；b. 电梯制造商的名称和地址；c. 电梯样梯的安装地址；d. 电梯类别、型号、额定载重量、额定速度、乘客人数，试验样梯的行程、服务层站数；e. 轿厢及对重（或平衡重）质量；f. 电梯的拖动调速方式、控制方式和控制装置类型。

⒉井道、机房布置图内容应包括：进入机房、滑轮间（如果有的话）及底坑的通道，机房、滑轮间的位置和主要尺寸，驱动主机、控制柜、导向轮和限速器的安装布置图和维修空间尺寸示意图，检修门、检修活板门和井道安全门的布置和尺寸，井道平面布置图和井道立面图，井道顶层和底坑空间计算示意图，井道下方存在的任何可进入空间的布置图。

⒊机房、井道的其它要求内容应包括：机房、井道和底坑的专用要求，同一井道内相邻电梯间的防护措施，部分封闭的井道说明，机房的温控要求，机房、井道的通风要求，机房、井道的照明要求和示意图。

⒋机房、井道结构的受力要求内容应包括：机房地板受力要求，底坑地面受力要求，使用膨胀螺栓时对井道壁的要求。

⒌井道内各部件之间的间隙和保护内容包括：轿厢与对重（含相关零部件）之间的水平运动间隙，井道内其它运动部件之间或运动部件与固定结构之间的运动间隙，对重（或平衡重）运行区域防护的要求和简图。

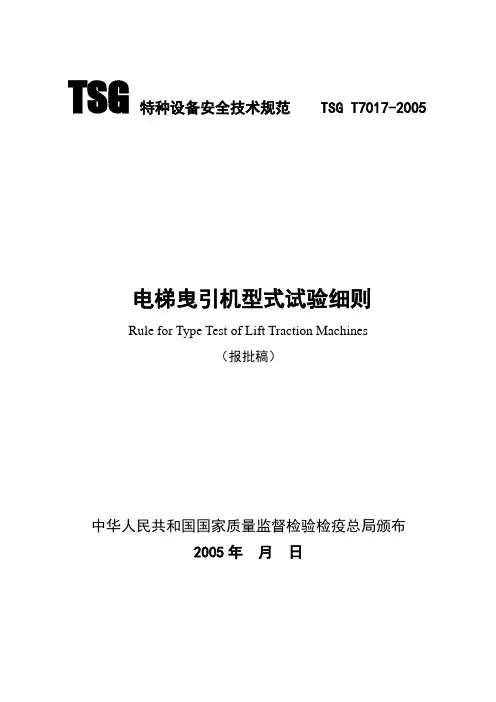

TSG特种设备安全技术规范 TSG T7017-2005电梯曳引机型式试验细则Rule for Type Test of Lift Traction Machines（报批稿）中华人民共和国国家质量监督检验检疫总局颁布2005年月日目录前言 (1)电梯曳引机型式试验细则 (2)附件 1 电梯曳引机型式试验所需技术文件和资料 (4)附件 2 电梯曳引机型式试验内容要求与方法 (6)附件 3 特种设备型式试验报告（电梯曳引机型式试验报告格式） (11)附件 4 电梯曳引机产品配置表 (15)前言电梯曳引机型式试验细则第一条为了规范电梯曳引机的型式试验，统一电梯曳引机型式试验的项目、内容、要求、方法与型式试验报告书格式，根据《特种设备安全监察条例》和《电梯型式试验规则》，制定本细则。

第二条本细则适用于曳引驱动电梯的驱动主机，可用于有齿传动或无齿传动、交流或直流以及异步或永磁同步电机驱动的曳引机的型式试验。

本细则不适用于杂物电梯驱动主机的型式试验。

第三条从事型式试验的检验检测机构（以下简称型式试验机构），以及电梯曳引机的设计与制造等相关单位，必须遵守本细则规定。

第四条同一型号系列的曳引机，按试验样机电机额定功率和曳引机额定速度（即对应轿厢额定速度时曳引轮上的线速度）向下覆盖。

申请单位在申请试验时，应列明所有被覆盖的参数规格。

所谓同一型号系列是指：曳引机的整体结构型式相同，减速箱的型式和中心距相同，电动机及制动器结构和型式相同。

在具体使用时如果曳引悬挂比不为1:1，适用的电梯额定速度和额定载重量依据如下公式确定：电梯额定速度＝曳引机额定速度÷实际悬挂比电梯额定载重量＝曳引机额定载重量×实际悬挂比曳引机额定载重量为：当曳引比为1:1、平衡系数为0.40时，曳引轮切向曳引的轿厢额定载重量。

第五条型式试验之前，型式试验申请单位应当向型式试验机构提供《电梯曳引机型式试验所需技术文件和资料》（见附件1）中规定的技术文件和资料。

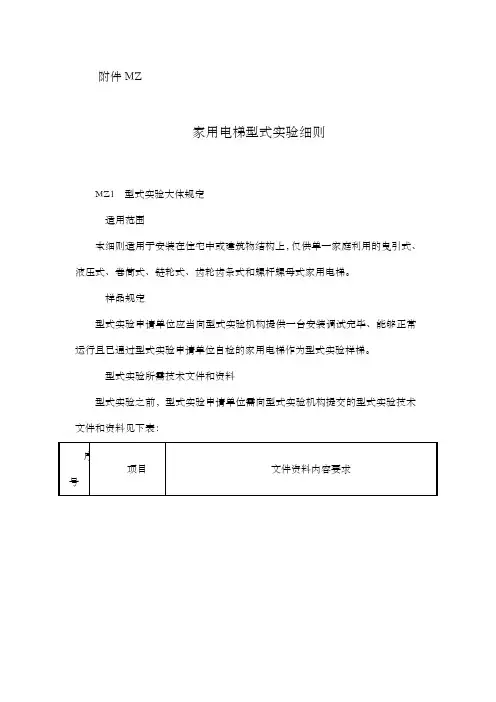

附件MZ家用电梯型式实验细则MZ1 型式实验大体规定适用范围本细则适用于安装在住宅中或建筑物结构上，仅供单一家庭利用的曳引式、液压式、卷筒式、链轮式、齿轮齿条式和螺杆螺母式家用电梯。

样品规定型式实验申请单位应当向型式实验机构提供一台安装调试完毕、能够正常运行且已通过型式实验申请单位自检的家用电梯作为型式实验样梯。

型式实验所需技术文件和资料型式实验之前，型式实验申请单位需向型式实验机构提交的型式实验技术文件和资料见下表：覆盖说明和产品配置表 MZ1.4.1覆盖说明见附件B 《影响型式实验结果的电梯配置与参数变更表》。

MZ1.4.2 产品配置表 曳引和强制驱动式电梯液压驱动式电梯其它驱动式电梯MZ2 技术文件审查规格参数MZ2.1.1 额定速度审查设计资料，确认家用电梯的额定速度不大于0.40m/s，对于无轿门家用电梯，额定速度宜不大于0.30m/s。

MZ2.1.2 行程审查土建设计资料，确认轿厢行程不超过12m。

MZ2.1.3 额定载重量审查计算书，确认额定载重量按净承载面积（不考虑扶手）上至少250 kg/m2来计算，确认额定载重量不超过400 kg。

MZ2.1.4 轿厢面积审查土建布置图及计算书，轿厢的净装载面积（扶手所占面积也应计算在内）不超过1.6 m2；MZ2.1.5 乘客数量审查资料，确认乘客数量符合“额定载重量/75”的计算结果（计算结果向下圆整到最近的整数）。

井道尺寸布置图、结构、强度和照明设计文件MZ2.2.1井道围封审查井道结构、尺寸布置图及土建设计说明文件，确认井道的封锁是不是知足GB/T 21739—2008《家用电梯制造与安装规范》（以下简称GB/T 21739）§5.2.1和§的要求。

MZ2.2.2井道壁的强度审查井道结构布置图及土建设计说明文件，确认井道壁的强度规定是不是符合GB/T 21739§5.7.2的要求。

MZ2.2.3底坑地面的强度审查井道结构布置图及土建设计说明文件，确认底坑地面的强度规定是不是符合GB/T 21739§5.7.3的要求。
