室外电缆井及电缆沟防水施工

电缆沟及电缆井现场施工方法电缆沟及电缆井的施工是电力工程、通信工程等领域中重要的一环。

正确的施工方法可以保证电缆线路的安全稳定运行。

本文将详细介绍电缆沟及电缆井的现场施工方法，包括前期准备工作、施工步骤和注意事项。

一、前期准备工作1. 项目评估在施工前，需要对项目进行评估。

评估内容包括施工区域的地质条件、环境要求、电缆井和电缆沟的设计图纸等。

评估结果将影响后续施工方案的制定。

2. 施工方案制定根据项目评估结果，制定合理的施工方案。

施工方案应包括施工顺序、施工步骤、材料和设备选择等内容。

在制定施工方案时，需要考虑到施工过程中可能遇到的问题，并制定相应的应对措施。

3. 材料和设备准备准备所需的施工材料和设备。

常用的材料包括电缆、电缆井盖、沙土等。

设备方面包括挖掘机、压土机、钢筋切割机等。

确保材料和设备的质量符合要求，并做好储备工作，避免施工过程中的不必要延误。

4. 施工人员培训对施工人员进行培训，确保他们掌握正确的施工方法和操作技巧。

培训内容包括安全操作规程、工作流程、紧急情况处理等。

培训的目的是提高施工人员的专业素质，保证施工过程中的安全性和高效性。

二、施工步骤1. 施工现场布置在施工开始前，需要对施工现场进行布置。

根据施工方案确定电缆沟和电缆井的位置和尺寸，并标明清晰的施工范围。

确保施工现场的安全有序，减少施工中的意外事故发生。

2. 挖掘电缆沟和电缆井根据施工方案，使用挖掘机挖掘电缆沟和电缆井。

挖掘过程中需要注意挖掘深度、宽度和坡度的控制，以及斜坡和梯级的设置。

挖掘完成后，要进行土方整理，确保沟槽均匀，土方稳定。

3. 安装电缆沟和电缆井在挖掘完成后，需要安装电缆沟和电缆井。

根据设计要求，正确铺设电缆，并在沟槽深度大于1米时设置沟底铺垫。

电缆井的安装包括基座、井壁和井盖的固定。

4. 填筑土方填筑土方是为了保护电缆和电缆井的安全。

填筑土方前，需要进行土方检查，确保土方符合施工要求。

填筑土方时，一般采用分层夯实方法，注意每层填土的厚度和夯实程度。

电缆沟电缆管电缆井专项施工方案一、项目概况电缆沟、电缆管、电缆井施工是电力、通信等行业的重要项目，用于敷设和保护电缆，确保电力和通信的正常传输和使用。

本项目的施工内容包括电缆沟的开挖、电缆管的安装与连接、电缆井的建设等。

二、施工准备1.项目组织成立专门的项目组织机构，设立项目经理、技术负责人等职位，并明确各职责和任务，确保施工的顺利进行。

2.施工人员培训培训施工人员，包括操作电动工具、施工设备的使用方法以及安全操作规程等，提高施工人员的技术水平和安全意识。

3.施工设备与材料采购根据项目需求，采购合适的施工设备和材料，包括挖掘机、电动铲车、电缆管等，确保施工的顺利进行。

4.施工方案编制与审批编制详细的施工方案，包括施工流程、施工工序、施工机械与材料的配置等，经过相关部门的审批后方可开始施工。

三、施工过程1.土方开挖选取合适的施工机械，进行电缆沟的土方开挖工作。

根据设计要求，控制开挖深度、宽度和坡度等。

2.电缆管安装将电缆管按照设计要求进行安装，包括挖槽、铺设管道、固定等。

3.电缆管连接对已安装的电缆管进行连接，包括管道间的连接和管道与电缆井的连接等。

4.电缆井建设根据设计要求，建设电缆井，包括开挖、加固、灌浆、安装井盖等。

5.敷设电缆经过前述工序后，进行电缆的敷设工作，将电缆放入电缆管内，并进行必要的固定和保护工作。

6.施工验收施工完成后进行相关部门的验收，确保施工质量和安全符合规范。

四、施工安全1.安全教育对施工人员进行安全教育，包括操作安全、防止事故的预防措施等，提高安全意识和技能。

2.施工现场管理设立施工现场标志，保持施工现场的整洁和安全，设置警示标志，确保人员和设备的安全。

3.安全防护施工人员必须佩戴安全帽、防护鞋、手套等个人防护用品，使用安全绳等安全设备。

4.安全检查定期进行安全检查，排查施工现场的安全隐患，并及时采取相应的措施进行整改。

五、施工质量控制1.施工设计与要求根据设计图纸和工程要求，确保施工过程中各环节的质量合格。

电缆井及管沟防水施工方案１适用范围：室外电缆井及管沟防水施工。

1、１排水清泥: 首先进入电缆沟内,检查沟内存水情况及泥土渗入情况，用排水泵将沟内存水排除,再将沟内得泥土等杂物清除出去。

2 施工材料准备：水泥、沙子、水不漏、注浆钉液、聚氨酯防水涂料3 施工工具: 电动搅拌器、油漆刷、拌料桶、滚动刷、小型油漆桶、小抹子、塑料刮板、油工铲刀、铁皮小刮板、、橡胶刮板、条帚、５０kg磅称、高压吹风机4施工工艺流程:１、垫层20厚1:２、5水泥砂浆找平层。

4、１基层要求及处理:4、１、1防水基层应按设计要求用1∶2、5得水泥砂浆，其表面要抹平压光,不允许有凹凸不平、松动与起砂掉灰等缺陷存在。

以便排除积水。

有套管得管道部位应高出基层表面2０ｍm 以上。

阴阳角部位应做成半径10mｍ得小圆角,以便涂料施工。

４、1、２第一道工序完成后,如有漏水时,先用水不漏搓揉成粉团封堵,为保证该料得快凝性。

当环境温度(低于10摄氏度时,用约50摄氏度得温水调料。

速凝型堵漏粉可用时间约３分钟，初凝后不可加水再用,凝固时间约5分钟,加水多,温度低，可用时间及凝固时间长些,反之短些。

4、1、3渗水面施工操作4、1、4上料前用干布将基面擦干,迅速抹上第一层料,若有漏水先别管它。

待涂层硬化后(手压不留指纹)，用水喷湿(但不能有积水）。

再用刮板或抹子抹上第二层料。

若局部仍有渗漏，再用料涂抹一层，直至不漏,上料时要稍有劲，并来回多次使其密实,同时注意搭接。

４、1、5第二道工序完成后，在井内若发现周围漏水,应及时进行堵漏。

若墙缝严重漏水，应采取壁后注浆进行堵漏。

若墙缝漏水较大时,竖向每隔1、5m设一根注浆管,作为补注浆用。

其中聚乙烯泡沫条应采用开孔型,以便浆液渗入。

,4、1、6防水施工时,防水基层应基本呈干燥状态,含水率小于9%为宜,其简单测定方法就是将面积为1m2、厚度为1、5~２、1mm 得橡胶板覆盖在基层面上,放置2～3 小时,如覆盖得基层表面无水印,紧贴基层一侧得橡胶板又无凝结水印,根据经验说明其含水率已小于9%, 符合施工要求。

技术交底记录（轨道交通工程）编号：工程名称郑州市轨道交通2号线一期工程土建施工04工区城南车辆段室外电缆井及管沟交底日期2014.7.2施工单位中国中铁郑州市轨道交通2号线一期工程土建施工04工区经理部分项工程名称防水施工交底提要室外电缆井及管沟防水施工，防水层选用聚氨酯涂膜防水材料，涂膜中加铺3层聚酯无纺布加筋材料，涂层总厚度2mm。

涂料防水层的变形缝具体见附图。

交底内容：1适用范围：本交底适用于室外电缆井及管沟防水施工2施工材料准备：聚氨酯防水涂料3施工工具：电动搅拌器、油漆刷、拌料桶、滚动刷、小型油漆桶、小抹子、塑料刮板、油工铲刀、铁皮小刮板、、橡胶刮板、条帚、50kg磅称、高压吹风机4施工工艺流程：防水层的构造及用料见下图：垫层20厚1:2.5水泥砂浆找平层清理基底涂刷底子油四油三布（无纺布加筋材料）涂刷20厚1:2.5水泥砂浆找平层注：涂层总厚度约为2mm。

4.1基层要求及处理：4.1.1防水基层应按设计要求用1∶2.5的水泥砂浆抹成1/50的泛水坡度，其表面要抹平压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。

排水口或地漏部位应低于整个防水层，以便排除积水。

有套管的管道部位应高出基层表面20mm以上。

阴阳角部位应做成半径10mm的小圆角，以便涂料施工。

4.1.2施工时，防水基层应基本呈干燥状态，含水率小于9%为宜，其简单测定方法是将面积为1m2、厚度为1.5～2.1mm的橡胶板覆盖在基层面上，放置2～3小时，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝结水印，根据经验说明其含水率已小于9%，符合施工要求。

4.1.3施工前，先以铲刀和扫帚将基层表面的突起物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清扫干净。

对阴阳角、管道根部、地漏和排水沟口等部位更应认真清理，如发现有油污、铁锈等，要用钢丝刷、砂纸和有机溶剂等将其彻底清除干净。

4.2涂布底胶：4.2.1此工序相当于传统沥青防水施工涂刷冷底子油，其目的是隔断基层潮气，防止防水涂膜起鼓脱落；加固基层，提高涂膜与基层的粘结强度，防止涂层出现针气孔等缺陷。

一、编制依据及原则1.1编制依据（1）《电缆敷设》（94D164）（2）《地沟及盖板》（02J331)（8）招标文件规定的适用于本工程的各种施工规范；（9）中民投宁夏（盐池）新能源综合示范一期2GW光伏并网发电工程施工图。

（10）我单位现有的施工技术、管理水平和机械设备配备能力及从事相关工程的管理经验。

1.2 编制原则（1）在充分理解施工图纸的基础上，采用先进、合理、经济、可行的施工方案。

（2）在施工组织中体现环保意识，保护环境，并有较周密的环保措施。

（3）施工工艺与施工规范、设计要求相符，并力求达到完善。

（4）施工任务划分合理，施工进度安排符合实际情况。

（5）采用先进、配套的施工设备和技术，确保工程质量和工期。

（6）针对本工程的地质情况和气候特征，有目的地优选施工方案。

二、工程概况2.1工程简介本工程位于中民投宁夏（盐池）新能源综合示范一期2GW光伏并网发电工程中，为光伏厂区至110kV升压站户外电缆沟，具体内容为：电缆沟长4.7公里，结构为素混凝土。

三、施工安排3.1 施工进度安排计划施工时间40天计划开工时间：2015年11月26日计划完工时间：2012年1月6日3.2 施工任务的安排施工人员组织机构表3.3主要施工机具设备安排：根据各工种工程量总计划、工程预算指标，以及人员、材料计划得出施工机具需求量计划，并根据准备进场的施工机械设备用量情况计算出用电负荷。

主要施工机具、设备清单。

拟投入的主要施工机械设备表主要检验机具配置表四、电缆井及电缆沟施工4.1施工流程电缆沟井及过道路电缆沟：定位放线→沟槽开挖→垫层→模板安装→底板混凝土浇捣→电缆沟壁模板安装→混凝土浇捣→拆模→电缆支架安装→－5×50镀锌扁钢安装→电缆沟盖板覆盖。

4.2工程测量测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《电缆沟定位图》进行施工控制网测量。

对甲方、监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。

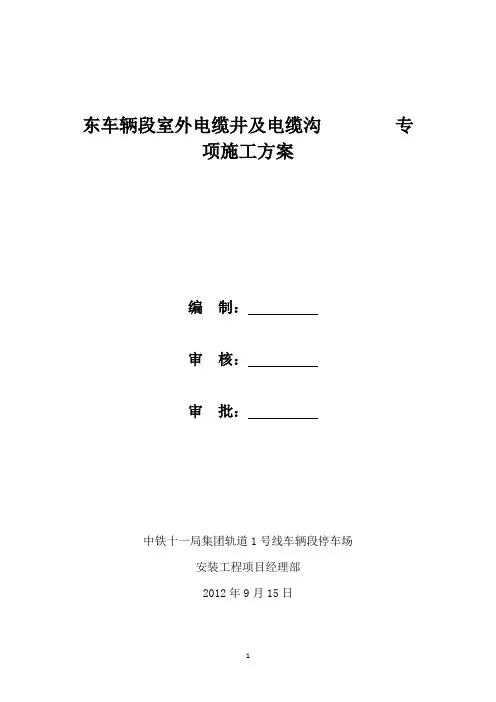

东车辆段室外电缆井及电缆沟专项施工方案编制：审核：审批：中铁十一局集团轨道1号线车辆段停车场安装工程项目经理部2012年9月15日一、编制依据及原则1.1编制依据（1）《建筑地基基础设计规》GB50007-2002；（2）《混凝土结构设计规》（GB50010-2010）（3）《建筑抗震设计规》（GB50011-2010)（4）《构筑物抗震设计规》 GB50191-93（5）《建筑地基处理技术规》（JGJ 79-2002）（6）《35Kv及以下电缆敷设图集》（94D101-5）（7）我单位进一步现场踏勘所掌握的情况和资料；（8）招标文件规定的适用于本工程的各种施工规；（9）市轨道交通1号线一期工程施工图设计第二十篇第二十一册第二分册蓝图。

（10）我单位现有的施工技术、管理水平和机械设备配备能力及从事道路排水工程建设的经验。

1.2 验收依据（1）《铁路混凝土与砌体工程施工质量验收标准》（2）《铁路路基工程施工质量验收标准》（3）《地下铁道工程施工及验收规》（GB50299-1999)1.3编制原则（1）在充分理解招标文件的基础上，采用先进、合理、经济、可行的施工方案。

（2）在施工组织中体现环保意识，保护环境，并有较周密的环保措施。

（3）施工工艺与施工规、设计要求及招标文件要求相符，并力求达到完善。

（4）施工任务划分合理，施工进度安排符合实际情况。

（5）采用先进、配套的施工设备和技术，确保工程质量和工期。

（6）针对本工程的地质情况和气候特征，有目的地优选施工方案。

二、工程概况2.1工程简介本工程位于市开大道北侧马楼村附近，具体容为：电缆沟长1.8公里，电缆井139座及施工过程中的三通一平，结构为钢筋混凝土。

2.2工程数量一览表：三、施工安排3.1 施工进度安排计划施工时间90天计划开工时间：2012年9月7日计划完工时间：2012年12月7日3.2 施工任务的安排施工人员组织机构表3.3主要施工机具设备安排：根据各工种工程量总计划、工程预算指标，以及人员、材料计划得出施工机具需求量计划，并根据准备进场的施工机械设备用量情况计算出用电负荷。

一、编制依据及原则1.1编制依据（1）《电缆敷设》（94D164）（2）《地沟及盖板》（02J331)（8）招标文件规定的适用于本工程的各种施工规范；（9）中民投宁夏（盐池）新能源综合示范一期2GW光伏并网发电工程施工图。

（10）我单位现有的施工技术、管理水平和机械设备配备能力及从事相关工程的管理经验。

1.2 编制原则（1）在充分理解施工图纸的基础上，采用先进、合理、经济、可行的施工方案。

（2）在施工组织中体现环保意识，保护环境，并有较周密的环保措施。

（3）施工工艺与施工规范、设计要求相符，并力求达到完善。

（4）施工任务划分合理，施工进度安排符合实际情况。

（5）采用先进、配套的施工设备和技术，确保工程质量和工期。

（6）针对本工程的地质情况和气候特征，有目的地优选施工方案。

二、工程概况2.1工程简介本工程位于中民投宁夏（盐池）新能源综合示范一期2GW光伏并网发电工程中，为光伏厂区至110kV升压站户外电缆沟，具体内容为：电缆沟长4.7公里，结构为素混凝土。

三、施工安排3.1 施工进度安排计划施工时间40天计划开工时间：2015年11月26日计划完工时间：2012年1月6日3.2 施工任务的安排施工人员组织机构表序号工种名称计划人数1 砼工102 钢木工154 机操工 25普工8 合计353.3主要施工机具设备安排：根据各工种工程量总计划、工程预算指标，以及人员、材料计划得出施工机具需求量计划，并根据准备进场的施工机械设备用量情况计算出用电负荷。

主要施工机具、设备清单。

拟投入的主要施工机械设备表序号机械或设备名称数量自有或租赁1 履带式挖掘机2 租赁2 自卸汽车8 租赁3 电动潜水泵4 自有4 柴油发电机 2 自有5 砼拌和机 2 自有6 插入式砼振动器 6 自有7 平板振动器 4 自有主要检验机具配置表序号名称单位数量规格型号备注1 水准仪台2 DS-22 经纬仪台 23 塔尺把 2 3M4 检测尺把 2 1m5 检测尺把 2 2m6 钢卷尺把 2 10m7 钢卷尺把 4 3m8 钢板尺把 2 1m9 水平尺把 1 2m10 水平尺把 2 1m四、电缆井及电缆沟施工4.1施工流程电缆沟井及过道路电缆沟：定位放线→沟槽开挖→垫层→模板安装→底板混凝土浇捣→电缆沟壁模板安装→混凝土浇捣→拆模→电缆支架安装→－5×50镀锌扁钢安装→电缆沟盖板覆盖。

室外电缆井及电缆沟专项施工方案1.1 编制依据及原则本工程的编制依据包括：《建筑地基基础设计规范》GB-2002、《混凝土结构设计规范》（GB-2010）、《建筑抗震设计规范》（GB-2010)、《构筑物抗震设计规范》GB-93、《建筑地基处理技术规范》（ 79-2002）、《35Kv及以下电缆敷设图集》（94D101-5）、我单位进一步现场踏勘所掌握的情况和资料、招标文件规定的适用于本工程的各种施工规范、以及郑州市轨道交通1号线一期工程施工图设计第二十篇第二十一册第二分册蓝图。

同时，我单位现有的施工技术、管理水平和机械设备配备能力及从事道路排水工程建设的经验也作为编制依据之一。

验收依据包括《铁路混凝土与砌体工程施工质量验收标准》、《铁路路基工程施工质量验收标准》和《地下铁道工程施工及验收规范》（GB-1999)。

在编制本工程方案时，我们遵循先进、合理、经济、可行的原则，并在施工组织中注重环保意识，保护环境，采取周密的环保措施。

同时，我们力求施工工艺与施工规范、设计要求及招标文件要求相符，并针对本工程的地质情况和气候特征，有目的地优选施工方案。

1.2 验收依据本工程的验收依据包括《铁路混凝土与砌体工程施工质量验收标准》、《铁路路基工程施工质量验收标准》和《地下铁道工程施工及验收规范》（GB-1999)。

1.3 编制原则我们在编制本工程方案时，遵循先进、合理、经济、可行的原则，并在施工组织中注重环保意识，保护环境，采取周密的环保措施。

同时，我们力求施工工艺与施工规范、设计要求及招标文件要求相符，并针对本工程的地质情况和气候特征，有目的地优选施工方案。

二、工程概况2.1 工程简介本工程位于郑州市郑开大道北侧马楼村附近，包括电缆沟长1.8公里、电缆井139座及施工过程中的三通一平，结构为钢筋混凝土。

2.2 工程数量一览表序号。

名称。

规格单位。

数量1.挖方。

M3.2.填方。

M3.9003.电缆沟。

m。

17524.电缆井。

电缆沟、电缆管、电缆井专项施工方案一电缆沟、电缆管和电缆井，这些名词听起来可能有点枯燥，但它们在我们的日常生活中扮演着极其重要的角色。

说白了，就是让电能安全、稳定地送到每一个角落。

这可不是个小事，背后可是需要严谨的施工方案和细致的实施过程。

1.1 施工准备准备工作就像打仗之前的排兵布阵，得做好充足的准备。

首先，得搞清楚施工现场的地形。

不同的地形，施工方法也不同。

要是遇到复杂的地势，咱们可得多花点心思了。

然后，咱们还需要准备好所需的材料和工具，确保它们都在手边。

没什么比施工现场缺少工具更让人头疼的了。

你要是发现某个关键材料没带，心里那种焦虑可想而知。

1.2 安全措施安全第一，这可是老生常谈，但绝对不能忽视。

施工过程中，各种安全措施得做好。

比如，现场得设置明显的警示标志，确保每个人都清楚危险所在。

同时，工人们必须穿戴好安全装备，确保人身安全。

发生意外可不是小事，得引起重视。

二接下来，咱们进入到电缆沟的施工部分。

电缆沟的设计和施工是整个工程的核心，得仔细规划，确保一切顺利。

2.1 电缆沟的设计电缆沟的设计可不能随便。

这就像盖房子，基础得打好。

要考虑到电缆的数量、类型和走向。

设计的时候，沟的深度和宽度得合理，既要满足电缆的敷设需求，又要方便以后的检修。

设计图纸上可得标注清楚，这样施工时才不会出现问题。

2.2 施工过程在实际施工中，挖沟是第一步。

挖沟的时候要注意保持沟壁的稳定，避免塌方。

工作中，工人们得有条不紊，别忙中出错。

沟挖好后，底部要铺好沙层，这样可以保护电缆，避免损伤。

接着，电缆要按规定的方式放置，确保每根电缆之间的间距足够，防止干扰。

2.3 回填与压实最后，沟挖好，电缆放好，就得回填土壤了。

这个过程要特别注意，回填时得分层压实。

别让土壤沉降，以免将来造成隐患。

压实完毕，记得做好标记，以便后续查找。

三电缆管的施工也同样重要。

它们是保护电缆的“外衣”，确保电缆不受外界环境的影响。

3.1 电缆管的选材电缆管的选择要根据环境来定。

电缆沟防水维修处理施工方案
在现代社会中，电缆在各个领域都扮演着至关重要的角色，而电缆沟的防水维
修工作显得尤为重要。

电缆沟防水维修处理施工方案涉及到了工程施工中的重要步骤和技术要点，下面将针对电缆沟防水维修处理施工方案进行详细介绍。

1. 施工前准备工作
在进行电缆沟的防水维修处理前，首先需要做好施工前的准备工作。

这包括对
施工区域进行仔细勘察，了解地形、地势和周围环境；清理施工区域，确保施工区域干净整洁；准备好所需的材料和工具，确保施工的顺利进行。

2. 施工步骤
2.1 清理电缆沟
首先，对电缆沟进行清理，清除沟内杂物和杂草，确保沟道畅通。

2.2 检查和修补电缆沟
检查电缆沟的结构是否完好，如有损坏部分需要进行修补，保证沟道的完整性。

2.3 防水处理
选择适合的防水材料，对电缆沟进行防水处理。

可以选用聚氯乙烯防水卷材、
聚乙烯防水卷材或聚氨酯弹性涂料等防水材料，确保电缆沟在雨水侵袭下不渗漏。

2.4 封闭电缆沟
防水处理完成后，对电缆沟进行封闭处理，避免外部污染物进入导致沟道受损。

3. 施工注意事项
•施工人员必须佩戴好相关的安全装备，确保施工安全。

•施工时应严格按照方案进行，避免出现偏差。

•施工结束后应对施工区域进行清理，恢复环境整洁。

通过以上对电缆沟防水维修处理施工方案的介绍，我们可以看到，在进行电缆
沟维修处理时，需要做好相关的施工准备工作和施工步骤，同时也要注意施工过程中的安全和细节。

只有做好这些工作，才能保证电缆沟的正常使用和延长其使用寿命。

室外电缆沟工程施工方案一、电缆排管的施工方法（一）施工测量放样在施工前的准备工作阶段，即组织技术人员对业主交付的平面控制点和水准点进行复测，按150米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差小于规范要求。

高程控制底板高程放样均采用自动安平水准仪测量。

施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，且通视条件良好，便于控制的地方。

在按图控制轴线和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。

以局部服从整体，为整体美观创造条件。

（二） 1.2 沟槽施工1.2.1 沟槽土方开挖沟槽施工采用梯形断面开挖，以机械为主，人工配合。

采用直槽形式开挖。

在开挖时严格控制沟底设计标高，机械开挖应保留10cm用人工清底，以免机械作业超挖扰动沟槽底原状土。

如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。

开挖时做好基坑排水工作。

施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工。

基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。

开挖基坑时，如遇到不良土壤应适当加大放坡，确保槽底作业面。

1.2.2 沟槽混凝土底板施工施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板。

混凝土标号为C15，采用商品混凝土，厚度10cm。

浇筑时严格按要求振捣，直到完全密实为止。

浇筑后进行收光并做到及时养护，确保混凝土的强度。

沟槽底板应3‰朝排水方向放坡，以便电缆沟的排水。

1.2.3 电缆排管的铺设铺设电缆排管，并在管沟管间空隙填砂，用木棒捣实，使砂在管外壁形成圆弧状管床。

排管的铺设，每段的接头要错开布置，保证连接严密，不得有砂粒渗入。

依照施工要求进行逐层排管的铺设，待最上层排管铺设完后，再铺10cm厚的中砂垫层。

最后采用灌水的方法将砂进一步沉降，使砂与电缆排管形成密实的整体。

1.2.4 土方回填电缆排管铺设完工后，进行土方回填，以机械为主，人工配合。

室外电缆井及电缆沟施工技术交底1. 引言本文档旨在介绍室外电缆井及电缆沟施工技术交底的相关知识和操作要点。

室外电缆井及电缆沟作为电力工程中重要的一部分，承载着电缆通信及配电系统的线缆敷设任务，合理施工和维护对于保障电力系统的正常运行至关重要。

2. 室外电缆井施工技术交底2.1 施工准备•确定施工地点和规模；•评估施工条件及现场环境，选择合适的施工工艺；•制定施工计划和工程进度。

2.2 施工工艺•根据施工要求，选择合适的电缆井结构类型；•在施工现场标定电缆井的布置位置，并根据布置图进行施工；•按照设计要求进行电缆井的开挖和回填；•安装好井基和井墙，确保结构牢固；•完成盖板和井盖的安装，并进行检查。

2.3 安全规范•严格遵守安全操作规程，佩戴相关防护用具；•施工现场应设置明显的警示标志，确保施工安全；•加强施工现场的通风和排水工作；•协调好周围环境，避免对附近建筑和设施造成损害。

3. 电缆沟施工技术交底3.1 施工准备•确定施工地点和电缆敷设线路；•评估施工条件及现场环境，选择合适的施工工艺；•制定施工计划和工程进度。

3.2 施工工艺•根据施工要求，选择合适的电缆沟类型；•在施工现场标定电缆沟的布置位置，并根据布置图进行施工；•按照设计要求进行电缆沟的开挖，确保尺寸和坡度符合要求；•进行电缆的敷设和固定；•完成电缆沟的回填和平整工作。

3.3 安全规范•严格遵守安全操作规程，佩戴相关防护用具；•施工现场应设置明显的警示标志，确保施工安全；•加强施工现场的通风和排水工作；•协调好周围环境，避免对附近建筑和设施造成损害。

4. 施工质量控制4.1 施工前检查•检查施工现场是否符合要求，包括地势状况、周围环境、交通条件等；•核对施工图纸，确保施工方案和要求无误。

4.2 施工过程质量监控•监控施工工艺和操作过程，确保按照规范执行；•定期检查和记录施工质量，及时发现和解决问题。

4.3 施工后验收•对施工过程进行综合验收，包括检查施工现场、测量工程参数、检查设备安装等；•检查施工记录和资料，确保完整和准确。

室外电缆井及电缆沟专项施工方案一、施工前准备工作1.1组织编制施工方案和施工组织设计，明确施工工序、施工方法和施工顺序。

1.2根据设计要求，确定施工场地，清理场地上的杂物和障碍物，确保施工现场清洁，整齐。

1.3配置所需的施工设备、工具和材料，并进行验收和检查，确保施工设备完好无损。

1.4设置施工区域的临时围挡，限定施工范围，并做好施工区域的安全警示标志。

二、电缆井施工2.1在施工现场按照设计要求测量和标定电缆井的位置和尺寸。

2.2打开施工井范围内的土壤，并将土壤清理出井外。

2.3采用挖掘机、钻机或手工挖掘的方式进行电缆井的开挖，保持井壁光滑整齐。

2.4安装电缆井的预制件，包括井盖、井壁、井座等，以确保电缆井的结构强度和稳定性。

2.5在井底浇筑混凝土基础，以加固电缆井的底部。

2.6安装电缆井的通气管道、排水管道、入井设备等辅助设施，以满足电缆井的使用要求。

2.7完成电缆井的大体施工后，进行质量检查和验收，确保电缆井的安全可靠。

三、电缆沟施工3.1确定电缆沟的位置和尺寸，并在地面进行标定。

3.2清理电缆沟施工区域的地面，清除杂物和垃圾。

3.3采用挖掘机或手工挖掘的方式进行电缆沟的开挖，保持沟底光滑。

3.4根据设计要求安装电缆沟的支承和固定设施，以确保电缆沟的稳定性和整齐度。

3.5安装电缆沟的盖板和防护设备，避免人和车辆误入电缆沟。

3.6电缆沟施工完毕后，进行清理和测量，确保电缆沟符合设计要求。

四、安全措施4.1在施工现场设置合适的安全警示标志，提醒工人和过往行人注意安全。

4.2工人必须佩戴安全帽、安全鞋和其他必要的防护装备。

4.3施工现场必须保持整洁，材料、工具等必须妥善摆放，避免造成安全隐患。

4.4所有设备必须经过检查和验收，保证设备的安全使用。

4.5施工过程中严禁酗酒和吸烟，并保持施工现场的通风良好。

4.6遵守消防安全规定，确保施工现场的消防设施完好有效。

4.7严格按照施工组织设计和施工方案进行施工，不得随意更改施工方法和程序。

室外电缆井及电缆沟防水施工(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--技术交底记录（轨道交通工程）编号：工程名称郑州市轨道交通2号线一期工程土建施工04工区城南车辆段室外电缆井及管沟交底日期施工单位中国中铁郑州市轨道交通2号线一期工程土建施工04工区经理部分项工程名称防水施工交底提要室外电缆井及管沟防水施工，防水层选用聚氨酯涂膜防水材料，涂膜中加铺3层聚酯无纺布加筋材料，涂层总厚度2mm。

涂料防水层的变形缝具体见附图。

交底内容：1 适用范围：本交底适用于室外电缆井及管沟防水施工2 施工材料准备：聚氨酯防水涂料3 施工工具：电动搅拌器、油漆刷、拌料桶、滚动刷、小型油漆桶、小抹子、塑料刮板、油工铲刀、铁皮小刮板、、橡胶刮板、条帚、50 kg 磅称、高压吹风机4 施工工艺流程：防水层的构造及用料见下图：一般项目：涂膜防水层与基层粘结并固定牢固，表面平整、涂刷均匀，无流淌、皱折、鼓泡、露胎体和翘边等缺陷。

涂膜防水层上撒布的材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。

涂膜防水层的平均厚度应符合设计要求，最小厚度不应小于设计厚度的80%。

用针法或取样检测。

6 成品保护：施工过程中应防止损坏已做好的保温层、找平层、防水层、保护层。

7 安全与环境：施工时要使用有机溶剂，故应注意防火、施工人员应采取防护措施（戴手套、口罩、眼镜等），施工现场要求通风良好、以防溶剂中毒。

如涂料粘芝在金属工具上固化，清晰困难时，可到指定的安全区点火焚烧，将其清除。

参加施工的操作人员必须配戴好安全帽、安全带等安全防护用品。

8 施工中的注意事项：当涂料粘度过大，不便进行刮涂施工时，可加入少量的二甲苯进行稀释，以降低粘度。

电缆沟及电缆井施工工艺及施工方法一、施工工艺流程放线→开挖→清底夯实→混凝土垫层→砌体砌筑→盖板钢筋绑扎→支模→盖板浇筑→石粉回填。

二、主要施工方法1、沟槽放线由测量人员仔细校核水准点及坐标点，并按照相关规范建立施工控制网。

沟槽开挖前将水准点引至开挖区域，并校核无误后才进行开挖，首先测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线，堆土距沟槽边缘不小于0.8m，且高度不应超过1.5m，且沟槽上边缘严禁站人。

2、沟槽开挖沟槽开挖采用履带式挖土机挖槽，按0.2放坡系数进行放坡，开挖时应及时打木桩，严格控制沟槽宽度和基底高程，不得超挖、少挖和扰动基面。

槽底不得受水浸泡。

因地下管线情况不明，管线开挖时应保护好地下已设管线，如遇与其他管线交叉时，应及时与建设单位及设计单位人员联系，协商解决。

3、清底、夯实挖至比设计标高高20cm位臵停止机械挖掘，防止超挖，同时采用人工清底，仔细找平。

清槽完毕后，自检合格后，请甲方及监理及时验槽，合格后方可进行下步工序。

当路基内遇有软土地层或土质不良地层时，应当报甲方及监理，协商处理方案。

4、混凝土垫层本管沟为C15混凝土垫层100mm厚。

支模、浇筑应严格按照图纸控制截面尺寸及标高，符合规范要求的允许偏差。

严格控制混凝土的配比及塌落度，及时留作试块。

5、管道安装下管之前，所有管均须现场检查，管子应附有出厂证明书，证明管子型号及制造及出厂日期，对有裂纹缺陷不符合规格的均不许使用，并应符合设计要求。

安装时应严格按照图纸尺寸排列管道，管道用专用管枕在管道接头两侧支撑管道的安装，支架须固定牢固。

接头连接时，要在管箍内涂上肥皂水再往里穿，致使两根管口的距离达到10mm～15mm为准（每根管插入深度为整个管箍长度之半再减去5～15mm为止）。

管道安装完后，须经监理验收后方可进行下道工序。

管材切断时，应该使用金属锯，不得使用砂轮锯等能破坏管材表面防腐层的切割工具。

管材切断后，要用修补剂对切断面进行修补。

电缆沟及电缆井的施工方案电缆沟及电缆井的施工方案一、编制依据及原则1.编制依据（1）《建筑地基基础设计规范》GB50007-2002；（2）《混凝土结构设计规范》（GB50010-2010）（3）《建筑抗震设计规范》（GB50011-2010)（4）《构筑物抗震设计规范》GB50191-93（5）《建筑地基处理技术规范》（JGJ79-2002）（6）《35Kv及以下电缆敷设图集》（94D101-5）（7）我单位进一步现场踏勘所掌握的情况和资料；（8）招标文件规定的适用于本工程的各种施工规范；二、工程概况1.工程简介：施工数量表：序号名称规格单位数量备注1挖方M³2填方M³3电缆沟M4电缆井座5钢筋T二、施工准备计划及施工方案1.施工人员表：序号工种名称计划人数1砼工2钢木工3泥工4机械工5普工合计2.拟投入的主要施工机械设备表序号机械或设备名称数量1锤子2履带式挖掘机3自卸汽车4机动翻斗车5电动潜水泵6柴油发电机7砂浆拌和机8砼拌和机9电动夯10插入式砼振动器11平板振动器3.主要检验机具配置表序号名称单位数量规格型号备注1水准仪台2经纬仪台3塔尺把4检测尺把5检测尺把6钢卷尺把7钢卷尺把8钢板尺把9水平尺把10水平尺把4.工程投入的主要物资序号名称单位数量1水泥T2钢筋T3中粗砂M³4碎石40～15mmM³5挖方M³6填方M³7PVC塑料管M8镀锌铁件T9预制盖板M³10三、电缆井及电缆沟施工1.施工流程：电缆沟井及过道路电缆沟：定位放线→沟槽开挖→垫层→底板钢筋绑扎和模板安装→底板混凝土浇捣→排架搭设→板墙钢筋绑扎→内模板和顶板模板安装→顶板钢筋绑扎→外模板安装→混凝土浇捣→拆模→－6×60镀锌扁钢安装→沟壁粉刷。

2.工程测量测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。

一、编制依据及原则1.1编制依据(1)《电缆敷设》(94D164)(2)《地沟及盖板》(02J331)(8)招标文件规定的适用于本工程的各种施工规范;(9)中民投宁夏(盐池)新能源综合示范一期2GW光伏并网发电工程施工图。

(10)我单位现有的施工技术、管理水平和机械设备配备能力及从事相关工程的管理经验。

1.2编制原则(1)在充分理解施工图纸的基础上，采用先进、合理、经济、可行的施工方案。

(2)在施工组织中体现环保意识，保护环境，并有较周密的环保措施。

(3)施工工艺与施工规范、设计要求相符，并力求达到完善。

(4)施工任务划分合理，施工进度安排符合实际情况。

(5)采用先进、配套的施工设备和技术，确保工程质量和工期。

(6)针对本工程的地质情况和气候特征，有目的地优选施工方案。

二、工程概况2.1工程简介本工程位于中民投宁夏(盐池)新能源综合示范一期2GW光伏并网发电工程中，为光伏厂区至UOkV升压站户外电缆沟，具体内容为：电缆沟长4. 7公里，结构为素混凝土。

三、施工安排1.1施工进度安排计划施工时间40天计划开工时间：2015年11月26日计划完工时间：2012年1月6日3.2施工任务的安排施工人员组织机构表3. 3主要施工机具设备安排:根据各工种工程量总计划、工程预算指标，以及人员、材料计划得出施工机具需求量计划，并根据准备进场的施工机械设备用量情况计算出用电负荷。

主要施工机具、设备清单。

.拟投入的主要施工机械设备表主要检验机具配置表四、电缆井及电缆沟施工4.1施工流程电缆沟井及过道路电缆沟：定位放线f沟槽开挖f垫层f模板安装f底板混凝土浇捣一电缆沟壁模板安装一混凝土浇捣f拆模一电缆支架安装f —5义50镀锌扁钢安装一电缆沟盖板覆盖。

测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《电缆沟定位图》进行施工控制网测量。

对甲方、监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。
