第2章 工厂供配电一次接线

工厂供配电系统的一次接线工厂供配电系统一次接线是指工厂内各种负载设备通过一次接线来接入工厂的供电系统，以实现安全、可靠、高效的用电需求。

工厂供配电系统一次接线的设计和施工工作对于工厂的正常运行具有重要的意义，下面将详细介绍一次接线的要点和步骤。

一、一次接线的要点1. 动力与照明分开供电：一次接线需将工厂的动力设备和照明设备分开供电，以充分发挥电力资源的利用效益，并确保动力设备的安全和稳定运行。

2. 合理规划电源回路：根据工厂的用电需求，合理规划电源回路的数量和位置，以便满足各个区域和设备的用电需求，并保证电流的平衡分布。

3. 选择合适的电缆规格：根据工厂各个区域和设备的用电负荷，选择合适的电缆规格，以确保电缆能够承受负荷电流和线路阻抗，并保证电能的正常传输和功率因数的良好调整。

4. 确保电线的质量和安全：一次接线所使用的电线必须符合国家标准，且经过专业质检和安全测试，以确保电线的质量和安全可靠，避免因质量问题引起的火灾和其他事故。

5. 使用合适的开关和保护装置：根据工厂设备的特点和用电负荷，选择合适的开关和保护装置，以确保设备的安全和稳定运行，并提高供电系统的可靠性。

二、一次接线的步骤1. 确定一次接线方案：根据工厂的用电负荷和布置，确定一次接线的方案，包括电源回路的数量、容量和布置。

2. 制定接线图纸：根据一次接线方案，制定详细的接线图纸，包括电源点、动力设备、照明设备和开关、保护装置的位置和连接方式等。

3. 铺设电缆：按照接线图纸，对工厂内各个区域和设备进行电缆的铺设，注意电缆的走向和保护措施，确保电缆的安全和可靠。

4. 安装开关和保护装置：根据接线图纸，安装各个区域和设备的开关和保护装置，保证设备的开关控制和电流保护功能的实现。

5. 进行接线和接地：按照接线图纸和电缆标识进行电缆的接线和接地工作，确保接线正确无误，接地连接良好。

6. 进行线路测试：在接线完成后，进行线路的测试，包括线路阻抗测试、绝缘测试、断路器操作测试等，以确保线路的质量和安全。

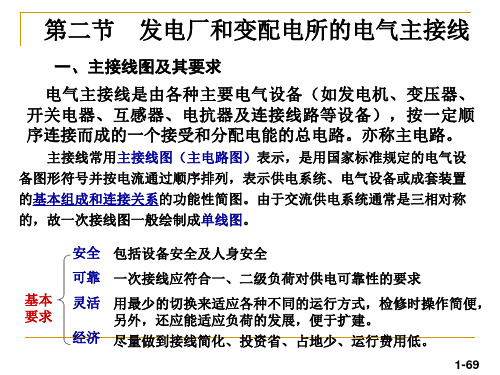

工厂供配电系统主接线方案工厂供配电系统主接线方案一、概述工厂供配电系统是指将电源送到工厂各个用电设备的电气系统。

主接线方案是工厂供配电系统的基础，决定了电力传输的可靠性和安全性。

在设计工厂供配电系统主接线方案时，需要考虑到工厂用电需求、电源容量、用电设备位置等因素，以确保供电正常运行。

二、方案设计1. 供电负荷分析首先需要对工厂用电设备进行调查和测算，确定整个工厂的电力需求。

根据测算结果，估算工厂的最大负荷和平均负荷，并预留适当的负荷余量。

2. 供电方案选择根据工厂的用电需求和供电负荷，选择合适的供电方案。

一般可选择以下几种供电方案：（1）单电源供电方案：采用一条主干线将电源供给到整个工厂，适用于负荷较小的工厂。

（2）双电源供电方案：采用两条主干线，分别接入两个独立的电源，实现冗余供电。

当一个电源出现故障时，另一个电源可以继续供电，提高供电可靠性。

（3）环网供电方案：采用环形接线路网，多个电源供电到环网，具有良好的冗余供电和均衡负载的特点，适用于大型工厂。

3. 主接线设计主接线是将电源供给到工厂各个用电设备的电缆或导线。

主接线的选择要根据工厂的负荷、电源容量、线路长度和安全指标等要素综合考虑。

一般可选择以下几种主接线设计方案：（1）单级主接线：即将电源通过主干线供给到各个用电设备的接线箱，适用于负荷分布较为均匀的工厂。

（2）级联主接线：即将电源通过主干线供给到多个接线箱，再由接线箱供给到用电设备，适用于负荷集中的工厂区域。

（3）阶梯主接线：即将电源通过主干线供给到多个接线箱，再由接线箱供给到用电设备。

每个接线箱的线路容量逐渐减小，以实现负荷均衡，适用于负荷分布不均匀的工厂。

（4）环形主接线：即采用环形结构的主干线，通过环网将电源供给到各个用电设备，具有良好的冗余供电和均衡负载的特点，适用于大型工厂。

三、安全保护为确保供配电系统的安全性，还需要在主接线方案中考虑相应的安全保护措施：1. 过载保护：在主接线上设置过载保护装置，当负荷超过额定电流时，自动切断电源，避免电线过热引发火灾和损坏设备。

厂矿变配电系统一次电路及接线图工厂的供配电系统一般是由工厂降压变电所、中压配电线路、车间变配电所、低压配电线路及用电设备组成的，如图所示。

工厂降压变电所的作用是把电力系统供给的高压电能，经过变电所的各级降压，变成用电设备所需要的电压，然后经过配电装置和配电线路将电能送到各个用电器上。

总降压变电所是工厂电能供应的枢纽，由高压(35-110kV)进线装置、降压变压器和低压(6-10kV)配电装置等设备组成。

所谓配电装置，是由母线、开关设备、保护电器、测量电器等组成的受电和配电的整体。

总降压变电所的作用是将35-l10kV外部电源电压降为6~10kV电压，再由6-10kV配电装置分别将电能送到配电所、车间变电所或高压用电设备。

为了保证供电的可靠性，总降压变电所多设置两台降压变压器。

高压配电所:对于大中型工厂，由于厂区大、负荷分散，常设置一个或一个以上的配电所。

配电所的作用是在靠近负荷中心处接收6-10kV电源供来的电能，并把电能重新分配，送至附近各个车间变电所或附近的高压用电设备。

因此它是厂内电能的中转站。

车间变电所的作用是将6~10KV的电源电压降至220/380V电压，再由220/380V低压压配电盘送至各个低压用电设备。

一个生产厂房或车间，根据具体情况可设置一个或几个车间变电所。

几个相邻且用电量都不大的车间也可共用一个车间变电所。

配电线路分为6-10kV厂矿内高压配电线路和220/380V厂内低压配电线路。

高压配电线将总降压变电所与高压配电所，车间变电所和高压用电设备连接起来。

低压配电线路将车间变电所的220/380V电压送至各低用用电设备。

用电设备按用途分为动力用电设备、工艺用电设备、电热用电设备、试验用电设备和照明用电设备。

《工厂变配电技术》教案大纲课程编号：课程类别：考试课课时：110 开课学期：一．教案大纲说明<一）课程性质与目的本课程是我系电气技术、电气工程专业的专业基础课。

主要内容包括：工厂的电力负荷和无功补偿，短路电流极其计算，工厂电力线路，工厂变配电所极其一次系统，电力变压器，工厂供电系统的保护，电气安全、防雷与接地，工厂的电气照明，电气绝缘预防性实验，以及实验技能等。

<二）课程的基本要求本课程的任务主要是讲述中小型工厂内部的电能供应和分配问题，并讲述电气照明，使学生初步掌握中小型工厂供电系统和电气照明运行维护及基本计算所需的基本理论和基本知识，为今后从事工厂供电技术工作奠定一定的基础。

<三）本课程的重点<1）加强能力的培养，特别是培养学生基础计算的能力、分析问题的能力和实验动手能力。

<2）加强理论联系实际的教案。

<四）本课程与其他相关课程的关系<1）前导课程“电工基础”、“电子技术”、“自动检测与转换技术”等课程来培养学生分析电路的基本能力。

<2）后续课程“电力电子技术”、“自动控制技术”、“PLC技术”等课程打下专业基础。

二．课时分配<一）理论课时分配<二）实验课时分配三．课程内容及要求第一章概述教案目标：1．明确工厂供配电的意义、要求及本课程的任务。

2．了解典型的各类工厂供电系统及发电厂、电力系统和工厂自备电源的基础知识。

3.掌握电力系统的电压和电能质量问题。

4.了解电力系统的中性点运行方式及低压配电系统的接地形式。

教案重点：电力系统的电压和电能质量问题；对供电系统的认识及各个部分的作用；电压等级的分类和设备额定值得概念；电力系统中性点的运行方式。

教案内容：1．工厂供电的意义及要求2．工厂供电系统的有关知识3．电力系统的电压4．电力系统的中性点运行方式5. 工厂供电设计的一般知识第二章工厂的电力负荷和无功补偿教案目标：1．熟悉工厂电力负荷的分级及有关概念。

中等职业学校教学用书（电气与运行控制专业）工厂供电（第2 版）思考题与习题答案姚锡禄于磊陈晖编Publishing House of Electronics Industry北京 BEIJING第1章工业企业供电概论思考题与习题1.1 工厂供电对工业有何重要作用？对工厂供电工作有哪些基本要求？答：1、电能是现代工业生产的主要能源和动力，也是最清洁的能源之一。

电能的输送和分配既要简单经济，又要便于控制、调节和测量，既要有利于实现生产过程自动化，更要有利于环境保护。

是现代工业生产不可或缺的。

工业生产应用电能和实现电气化以后，能大大提高生产效率，提高产品质量。

如果中断电力供应，会造成生产停滞，产品报废，甚至发生重大设备损坏或人身伤亡事故。

2、对工厂供电工作的基本要求是：安全、可靠、优质、经济。

1.2 工厂供电系统包括哪些范围？变电所和配电所各自的任务是什么？答：1、工厂供电系统是指工厂所需的电力电源从进厂起到所有用电设备电源入端止的整个电路。

2、配电所的任务是接受电能和分配电能；而变电所的任务是接受电能，变换电压和分配电能。

1.3 什么叫电力负荷？电力负荷按其对供电可靠性的要求可分为几级？各级负荷对供电电源有何要求？答：1、电力负荷有两个含义：一个是指用电设备或用电单位（用户）；另一个是指用电设备或用电单位（用户）所消耗的电功率或电流。

2、电力负荷根据对供电可靠性的要求分为三级。

3、一级负荷对供电电源的要求：一级负荷属重要负荷，应由两个独立电源供电。

当一个电源发生故障时，另一个电源不应同时受到损坏。

一级负荷中特别重要的负荷，除有两个独立电源外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。

二级负荷对供电电源的要求：二级负荷也属重要负荷，但其重要程度次于一级负荷。

二级负荷宜由两个回线路供电，供电变压器也应有两台。

在其中一个回路或一台变压器发生常见故障时，二级负荷不致中断供电，或中断后能迅速恢复供电。

《工厂供电》复习大纲《工厂供电》复习大纲第一章：工厂供电，指工厂所需电能的供应和分配，也称工厂配电。

工厂供电基本要求：安全，可靠，优质，经济。

中型工厂的电源进线电压是6～10kV。

35kv线路直经车间变电所配电变电压直接降为第一用电设备所需的电压，高压深入负荷中心的直配方式，配电所:接受电能和分配电能，变电所:接受电能，交换电压，分配电能，母线:汇集和分配电能。

工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有的高低压供配电线路在正常供电电源之外，设置应急自备电源--柴油发电机组。

交流不停电电源主要由整流器、逆变器和蓄电池组等三部分组成。

电压和频率是衡量电能质量的两个基本参数。

我国现在统一以1000V为界线来划分电压的高低我国交流电力设备的额定频率为50Hz，通称为工频。

电压质量是按照国家标准或规范对电力系统电压的偏差、波动、波形及其三相的对称性（平衡性）的一种质量评估。

电压偏差线电气设备的端电压与其额定电压之差。

电压波动是指电网电压有效值的连续快速变动三相交流电网和电力设备的额定电压：线路首端与末端的平均电压即电网的额定电压。

因此用电设备的额定电压与同级电网的额定电压相同。

工厂供电的电压，主要取决于当地电网的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。

由于在同一输送功率和输送距离条件下，供电电压越高，则线路电流越小，从而使线路导线或电缆截面越小，可减少线路的投资和有色金属消耗量。

工厂供电系统的高压配电电压，主要取决于工厂高压用电设备的电压和容量、数量等因素。

工厂采用的高压配电电压通常为10kV。

工厂的低压配电电压，一般采用220/380V。

在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：(1) 电源中性点不接地；(2) 中性点经阻抗接地；(3) 中性点直接接地。

前两种合称为小接地电流系统，后一种中性点直接接地系统，称为大接地电流系统。
