变配电所主接线

变电所电气主接线方式选择摘要：变电所的电气主接线（以下简称主接线）是由变压器、断路器、隔离开关、自感器、母线和电缆等电气设备，按一定顺序连接的，用以表示生产和分配电能的电路。

在变电所电气主接线的选择方面，一定要结合变电所的实际进行谨慎操作，要对相关环节进行彻底分析，在选择时注意其基本要求和形式，选择最为合适的电气主接线，来完成电力系统工作。

关键字：变电所；电气主接线；选择电气一次主接线又叫“电气主接线”，它是变电所高电压、大电流电气部分的主体结构，在整个电力系统体系中占据重要地位。

电气主接线的布置，将直接影响到电力生产过程能否顺利进行，同时也会对配电装置的设置、电气设备的选型、控制模式等各方面产生决定性的影响。

1变电所电气主接线的基本要求电气主接线方式选择是否合理，对整个电力系统运行效率有着重要影响，为提高变电所运行稳定性与可靠性，需要基于技术标准，合理选择电气设备，科学搭配各项电气装置、继电保护以及控制方式，保证主接线方式具有较高的经济性。

针对变电所电气主接线方式进行选择时，要注意必须可以满足用户供电需求，供电质量可以达到专业标准，且接线方式简单，操作便利安全。

更重要的是在后期运行中，要具有较高的灵活性和经济性，减少后期维护工作量，并且能够根据实际需求进行合理扩建，具有一定前瞻性。

1.1可靠性变电所在电力系统中担任重要的地位和作用，一旦与之相连接的主接线不可靠，会使电力系统的稳定性受到破坏，使电力系统瓦解，我国的电力负荷分为三类，一类负荷（例如：医院、科研所）中断发电会造成人身伤亡危险或重大设备损坏且难以修复，或给政治上和经济上造成重大损失者，二类负荷（例如：普通工厂、小型商场）中断供电将大量减产，或将设备损坏事故，三类负荷（例如：小区、农村）停电后不造成损失，因此必须保证电气主接线的可靠性。

1.2灵活性电气主接线必须保证各种的运行状态，保证操作方便，在可靠性的条件下必选保证接线简单，使工作人员能完全的掌握，操作中不出任何的错误；保证调度的方便，设计时候要考虑调度的快速性与时间最短，符合调度部门的要求；保证便于扩建，设计时保证以后的方便扩建，最开始建设就要保证未来的扩建预算。

变电所常见进线及主接线方式一.常见进线1.隔离开关引入电缆进线，露天变电所变压器容量在1000KVA及以下。

室内变电所，变电所变压器容量在315KVA及以下，常用于小容量三级负荷，常用于线路－变压器组接线方式。

2.跌落式熔断器引入多用于露天变电所，架空进线，变电所变压器容量在630KVA及以下，常用于线路－变压器组接线方式。

3.电力电缆直接引入适用于通常建筑物内及彼此距离较近，变电所变压器容量1000KVA 及以下，常用于线路－变压器组接线方式。

4.隔离开关与接地开关组引入隔离开关分断时，接地开关同时接地，确保人身和设备平安。

5.负荷开关与熔断器引入用于线路－变压器组接线方式时，适于变电所变压器560 KVA～1000KVA，当熔断器不能满意继电爱护要求时，宜选用断路器。

配电所专用电源线的进线开关设备当无继电爱护和自动装置要求,可采纳；环网柜常用。

6.隔离开关与断路器引入目前使用广泛。

7.增加避雷器引入架空进线及电缆进线30m引入。

二.6～10KV配电所常见主接线1.单电源单母线不分断接线适用于三级负荷供电，如有备用电源时也可对二级负荷供电。

a.优点：线路简洁，使用设备少，造价低；b.缺点：供电的牢靠性和敏捷性差，母线或母线隔离开关故障检修时造成用户停电。

2.双电源单母线不分断接线（明备用）用在负荷较大的二级负荷或负荷较小的一级负荷，若为一级负荷，备用电源应采纳自动投入方式。

3.双电源单母线分断接线（明备用）某段母线故障和检修时，不影响另段母线正常运行，系统相对敏捷些。

4.双电源单母线分断接线（暗备用）常用在大型民用建筑中，每路进线应能带全部一级负荷及重要二级负荷，常取总负荷的70％。

5.环网接线相当于双电源树干式供电，一般采纳开口运行，通常采纳以负荷开关为主的高压环网柜。

虽牢靠性高些，但继电爱护简单整定协作困难，而且查找故障麻烦，一般用在比较密集的居民小区，小型加工工业等三级负荷或容量较小的二级负荷。

一、分析原始资料为满足某地区发展和人民生活电力的需要，经系统规划设计论证，新建一所220kv变电1.1 建设规模1.1.1 本所安装2台120MV A主变压器1.1.2 电压等级220/110/10KV1.1.3 各电压侧出线回路数：220kv侧4回，110kv侧8回，10kv侧16回。

1.2各侧负载情况110kv侧有2回路线供电给远方大型冶炼厂，其容量为60MV A；其他作为各地区变电所进线，其最小负荷与最大负荷之比为0.65。

10kv总负荷为50MV A，一，二类负荷用户占70%：最大一回出线负荷为5MV A,最小负荷与最大负荷纸币为0.65。

1.3系统阻抗220kv近似为无线大功率电源系统，以100MV A为基准容量，规算至本所220kv母线阻抗为0.021，；110kv侧电源容量为800MV A,以100MV A为基准容量，规算至本所110kv母线阻抗为0.12。

1.4变电所外接线路采用三段式电流保护，相关参数如下：1.4.1线路AB,BC的最大负荷电流分别为230A,150A;负荷自启动系数Kst=1.5;1.4.2各变电所出线上后备保护的动作时间如图所示；后备保护的△t=0.5s;1.4.3线路的电抗为0.4欧姆/千米二、设计说明书1.1对待设计变电所在电力系统中的地位、作用及电力用户的分析待建变电所包括两个主变压器和若干个辅助变压器，主变压器供电电压为220KV。

高压母线为220kV，有6回出线；中压侧母线为110KV，有8回出线，其中2回出线供给远方大型冶炼厂用电（容量为60MVA），其余作为地区变电所的进线；低压母线10kV，有12回出线，总负荷为50MVA，一二类负荷用户占70%。

1.2主变压器的选择根据变电所的具体情况和可靠性的要求，变电所选用两台同样型号的三绕组变压器，根据给定的容量和变压器的电压等级选用主变压器型号SFS7-120000/220 。

1.3主接线的确定1）变电所主接线要与变电所在系统中的地位、作用相适应。

变、配电所主接线方式母线是汇集和分配电流的主要环节。

在变、配电所中，母线制是指变压器或电源进线与各馈出线之间的连接方式。

常用母线制主要有三种：单母线制、单母线分段制和双母线制，中小型工厂供、配电系统中一般不采用双母线制。

l.单母线制单母线制，用于只有一回进线的场合。

单母线制的可靠性和灵活性较低，母线或主干线上的设备如变压器T、断路器QF、隔离开关QS发生故障或检修时，都会影响母线全部负荷的用电。

2．单母线分段制两回电源进线时，通常采用单母线分段制，当母线分段开关需要带负荷操作或继电保护和互为备用自动投入装置时，应采用断路器.单母线分段制系统的可靠性和灵活性比单母线制好，基本上可满足一、二类负荷用户的要求。

当双回路电源同时供电时，母线分段联络开关通常是打开的，当某一回路故障（或一段母线故障）不影响另一段母线的正常供电，采用分段检修可避免全部负荷供电中断。

单母线分段制中，母线“合”运行可以增大供电电源容量，减少系统电源阻抗，有利于电弧炉等冲击性负载运行。

在供、配电系统中，一般用户采用“分”的运行方式1.单回电源进线单台变压器组接线单回电源进线—变压器组的几种典型接线方式，其共同特点是：一回电源进线经过一台主降压变压器供电到厂内配电母线上。

3.外桥接线它由主变压器一次侧两断路器和外桥上的联络断路器组成，进线由隔离开关受电。

这种接线在外部系统和受电线路保护对变电所受电侧无要求时和变电所内主变压器要求经常切换时使用。

优点：高压断路器数量最少；缺点：变压器的投入和切除较复杂，需动作两台断路器，影响一回线路的暂时停运；桥联络断路器检修时，两个回路需解烈运行；变压器侧的断路器检修时，变压器需较长时间停运。

使用范围：适用于较小容量的变电所，并且变压器的切换较频繁或线路较短、故障率较少的情况。

此外，线路有穿越功率时，也宜采用外桥接线。

4.内桥接线：它有两台受电线路的断路器和内桥上的母联断路器组成，主变压器与一次母线由隔离开关连接。

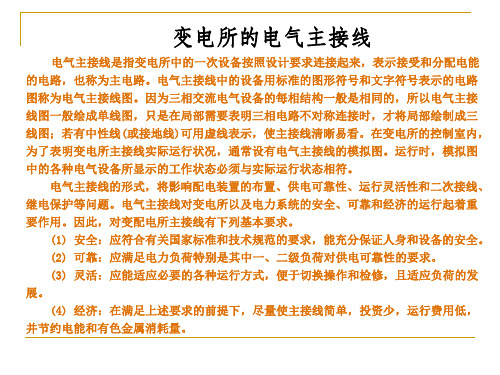

变配电所的电气主接线介绍及应用主接线是指由电力变压器、各种开关电器及配电线路，按一定顺序连接而成的表示电能输送和分配路线的电路，亦称主电路。

主接线常用主接线图（主电路图）表示，是用国家标准规定的电气设备图形符号并按电流通过顺序排列，表示供电系统、电气设备或成套装置的基本组成和连接关系的功能性简图。

由于交流供电系统通常是三相对称的，故一次接线图一般绘制成单线图。

包括设备安全及人身安全一次接线应符合一、二级负荷对供电可靠性的要求用最少的切换来适应各种不同的运行方式，检修时操作简便，另外，还应能适应负荷的发展，便于扩建。

尽量做到接线简化、投资省、占地少、运行费用低。

一、主接线图及其要求二、电气主接线基本形式（一）有母线的主接线母线又称汇流排，起着汇集电能和分配电能的作用。

优点是简单、清晰、设备少，但可靠性与灵活性不高。

一般供三级负荷，两路电源进线的单母线可供二级负荷。

1、单母线接线母线分段后，可提高供电的可靠性和灵活性。

2、单母线分段接线 两路电源一用一备时，分段断路器接通运行。

任一段母线故障，分段断路器可在继电保护装置作用下自动断开。

两路电源同时工作互为备用（又称暗备用）时，分段断路器则断开运行。

任一电源故障，分段断路器可自动投入。

双母线接线与单母线接线相比从结构上而言，多设置了一组母线，同时每个回路经断路器和两组隔离开关分别接到两组母线WB1、WB2上，两组母线之间可通过母线联络断路器QF3连接起来。

3、双母线接线正常工作时一组母线工作（如WB1），一组母线备用（如WB2），各回路中连接在工作母线上的隔离开关接通，而连接在备用母线上的隔离开关均断开。

双母线接线能保证所有出线的供电可靠性，用于有大量一、二级负荷的大型变配电所。

无母线主接线的特点，是在电源与出线或变压器之间没有母线连接。

图1为几种典型形式。

其特点是接线简单，设备少，经济性好，适于只有一台主变压器的小型变电所。

（二）无母线的主接线1、线路－变压器组单元接线图c中变压器的高压侧仅设置负荷开关，而未设保护装置。
