10、35KV主接线要求及配电方式,供配电运维人员必备知识变配电所的电气主接线•主接线的一般要求(1) 35kV变电所主接线设计应根据负荷容量大小、负荷性质、电源条件、变压器容量及台数、设备特点以及进出线回路数等综合分析来确定。
主接线应力求简单、运行可靠、操作方便、设备少并便于维修,节约投资和便于扩建等要求。
(2) 35kV采用室外配电装置,并有两回路电源线和两台变压器时,主接线可采用“桥形接线”。
当电源线路较长时,应采用内桥接线,为了提高可靠性和灵活性,可增设带隔离开关的跨条。
当电源线路较短,需经常切除变压器,或桥上有穿越功率时,应采用外桥接线。
当35kV出线数为两回路以上或采用室内配电装置时,宜采用单母线或分段单母线接线。
10(6)kV侧宜用分段单母线、单母线接线。
(3)10(6)kV配电所主接线宜采用单母线或分段单母线; 当供电连续性要求较高,不允许停电检修断路器或母线时,可采用双母线接线。
(4)10(6)kV配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。
当无继电保护和自动装置要求,且出线回路少无需带负荷操作时,可采用隔离开关或隔离触头。
(5) 在高压断路器的电源侧及可能反馈电能的一侧,必须装设高压隔离开关或隔离触头。
(6) 向高压并联电容器组或频繁操作的高压用电设备供电的出线断路器兼做操作开关时,应采用具有高分断能力和频繁操作性能的断路器。
(7) 10 (6) kV母线的分段处,宜装设断路器,但符合下列情况时,可装设隔离开关或隔离触头组:1)事故时手动切换电源能满足要求。
2)不需要带负荷操作。
3)继电保护或自动装置无要求。
4)出线回路较少。
(8)10(6)kV两配电所之间的联络线宜在供电可能性大的一侧配电所装设断路器,另一侧装隔离开关或负荷开关,如两侧供电可能性相同,宜在两侧均装设断路器。
(9)变电所、配电所每段高压母线上及架空线路末端必须装设避雷器。
接在母线上的避雷器和电压互感器,宜合用-~组隔离开关。

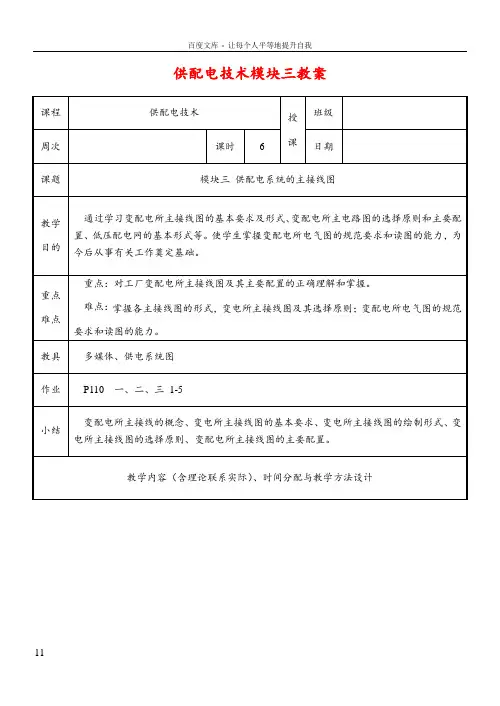

供配电技术模块三教案模块三供配电系统的主接线图本模块主要内容:变配电所主接线图的基本要求及形式:变配电所主接线图的基本要求、变配电所主接线图的形式;变配电所主接线图的选择原则和主要配置:变配电所主接线图的选择原则、变配电所主接线图的主要配置;变配电所主接线图的实例分析:只装有一台主变压器的小型变配电所主接线图、装有两台主变压器的变配电所主接线图;学习单元一变配电所主接线图的基本要求及形式一、变配电所主接线图的基本要求评价指标:安全性、可靠性、经济性、灵活性。
基本要求:1.保证必要的供电可靠性和电能的质量;2. 具有一定的运行灵活性;3.操作应尽可能简单、方便;4. 应具有扩建的可能性;5. 技术上先进,经济上合理。
二、变配电所主接线图的形式1.单母线接线和单母线分段接线1)单母线接线单母线接线的特点是只设一条汇流母线,电源线和负荷线均通过一台断路器接到母线上。
优点:接线简单、清晰,采用设备少、造价低、操作方便、扩建容易。
缺点:可靠性不高,当发生任一连接元件故障或断路器拒动及母线故障时,都将造成整个供电系统停电。
2)单母线分段接线单母线分段是为了消除单母线接线的缺点而产生的一种接线。
用断路器将母线分段,分段后母线和母线隔离开关可分段轮流检修。
对重要用户,可从不同母线段引出双回路供电。
单母线分段接线应用在6~10 kV,出线在6回及以上时,每段所接容量不宜超过25 MW。
2.双母线接线1)普通双母线接线双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组母线上,而且两组母线都是工作线,每一回路都可通过母线联络断路器并列运行。
优点:供电可靠性大,可以轮流检修母线而不使供电中断。
当一组母线出现故障时,只要将故障母线上的回路倒换到另一组母线,就可迅速恢复供电,另外还具有调度、扩建、检修方便等优点。
缺点是:每一回路都增加了一组隔离开关,使配电装置的构架及占地面积、投资费用都相应增加;同时,由于配电装置的复杂性,在改变运行方式倒闸操作时容易发生误操作,且不易实现自动化;尤其是当母线故障时,须短时切除较多的电源和线路,这在特别重要的大型发电厂和变电站是不允许的。
