当前位置：文档之家 › 电容触摸屏玻璃盖板物料选用常见的玻璃类型参数对照表

电容触摸屏玻璃盖板物料选用常见的玻璃类型参数对照表

  • 格式：docx
  • 大小：14.69 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

常用玻璃的性能对照表

常用玻璃的性能对照表

常用玻璃的性能对照表
以上表格列出了常用玻璃类别的性能对照，以下是各项性能的简要解释：
- 清晰度：指玻璃透光性的好坏，普通玻璃和钢化玻璃的清晰度较高，而夹层玻璃、多层玻璃和隔音玻璃的清晰度略低。

- 强度：指玻璃的抗冲击能力，钢化玻璃具有较高的强度，普通玻璃和多层玻璃的强度较低。

- 导热系数：指玻璃导热的能力，夹层玻璃具有较高的导热系数，而多层玻璃具有较低的导热系数。

- 声音隔绝性能：指玻璃对声音传递的隔绝效果，隔音玻璃具有较高的隔音性能，普通玻璃和多层玻璃的隔音性能一般。

请注意，以上性能仅作为常用玻璃类别的对比参考，具体使用时需根据实际需求选择合适的玻璃材料。

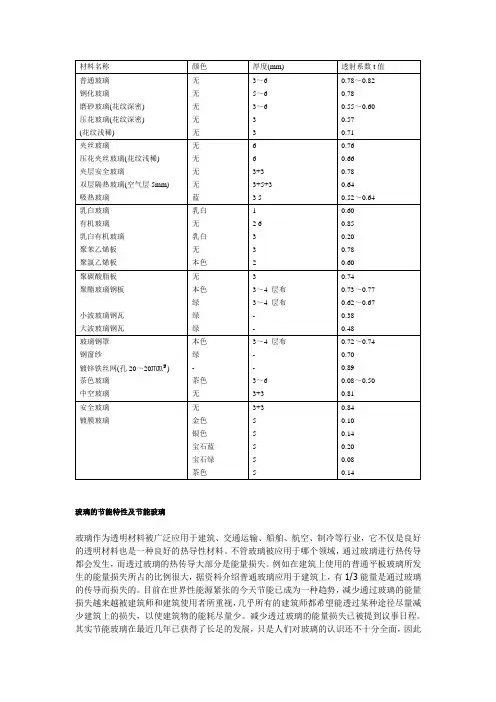

不同玻璃的参数

不同玻璃的参数

20)玻璃的节能特性及节能玻璃玻璃作为透明材料被广泛应用于建筑、交通运输、船舶、航空、制冷等行业，它不仅是良好的透明材料也是一种良好的热导性材料。

不管玻璃被应用于哪个领域，通过玻璃进行热传导都会发生，而透过玻璃的热传导大部分是能量损失。

例如在建筑上使用的普通平板玻璃所发生的能量损失所占的比例很大，据资料介绍普通玻璃应用于建筑上，有1/3能量是通过玻璃的传导而损失的。

目前在世界性能源紧张的今天节能已成为一种趋势，减少通过玻璃的能量损失越来越被建筑师和建筑使用者所重视，几乎所有的建筑师都希望能透过某种途径尽量减少建筑上的损失，以使建筑物的能耗尽量少。

减少透过玻璃的能量损失已被提到议事日程。

其实节能玻璃在最近几年已获得了长足的发展，只是人们对玻璃的认识还不十分全面，因此掌握玻璃的节能特性对正确选用玻璃品种至关重要。

1 玻璃节能评价的主要参数自然界中热量的传递通常有三种形式：对流、辐射和传导。

由于玻璃是透明材料，通过玻璃的传热除上述三种形式外还有太阳能量以光辐射形式的直接透过。

衡量通过玻璃进行能量传播的参数有热传导率及K值（在美国称为U值）、太阳能透过率、遮蔽系数、相对热增益等。

1.1 K值K值表示的是在一定条件下热量通过玻璃在单位面积（通常是1m2）、单位温差（通常指室内温度与室外温度之差一般10C或1K）、单位时间内所传递焦耳数。

K值的单位通常是W/m2K。

K值是玻璃的传导热、对流热和辐射热的函数，它是这三种热传方式的综合体现。

玻璃的K值越大，它的隔热能力就越差，通过玻璃的能量损失就越多1.2 太阳能参数透过玻璃传递的太阳能其实有两部分，一是太阳光直接透过玻璃而通过的能量；二是太阳光在通过玻璃时一部分能量被玻璃吸收转化为热能，该热能中的一部分又进入室内。

通常有三个概念来定义：（1）太阳光透射率太阳光以正常入射角透过玻璃的能量占整个太阳光入射能的百分数；（2）太阳能总的透过率太阳光直接透过玻璃进入室内的能量与太阳光被玻璃吸收转化为热能后二次进入室内的能量之和占整个太阳光入射能的百分数。

电容式触摸屏盖板玻璃钢化知识

电容式触摸屏盖板玻璃钢化知识

Na2O3熔盐经过大批量玻璃离子交换后，由于Na+在熔盐中富集，熔盐中
K2O含量比原KNO3中K2O含量减少，而熔盐中Na2O含量比原KNO3中Na2O增加。 这种在熔盐中富集会影响离子置换的进行，使玻璃增强效果不好，而且会使 玻璃表面产生混浊，形如发霉的缺点。当Na2O含量在0．5%时，玻璃的增强开
离子交换炉 410～500℃ 高温冷却炉 350～450℃ 中温冷却炉 200～300℃ 低温冷却炉 150～200℃
Page 6
③影响离子交换的工艺因 a.玻璃成分对离子交换的影响
玻璃组成比工艺条件的变化对玻璃的强度影响更大。同普通钠钙硅 酸盐玻璃相比，含Al203多的铝硅酸盐玻璃化学钢化结果，有较强、较 厚的压应力层。 化学钢化的钠钙硅酸盐玻璃的压应力层，最外表面压应力为7000～ 10000mm／cm，应力层厚度为30～40um，相当的铝硅酸盐玻璃最外表面 压应力在15000mm／cm以上， 应力厚度达150um。右图是 根据钠硅酸盐玻璃和锂硅酸 盐玻璃研究的M／Al之比 （M为Na·Li）与强度间的 关系。
Page 13
Page 7
b.熔盐成分对玻璃强度的影响
熔盐材料起置换作用的是KNO3其他为辅助添加剂。长期处于高温状态下的 KNO3会发生少量分解，其浓度降低会造成成品的抗冲击强度降低。 KNO3熔盐的纯度高时，二价离子的含量少，当KNO3纯度不高时，杂志中就 会带入Ca2+,Sr2+，Mg2+等离子,这些二价粒子半径与Na+ 离子半径接近，易 于与Na+ 离子进行置换，从而妨碍了K+ 与Na+的置换。以致增强效果降低。 玻璃的强度增加不明显。
Page 11
④加速离子交换的方法

玻璃性能参数表教程文件

玻璃性能参数表教程文件

55.86 13.64 12.29 45.34 57.2 431 1.91 0.66
55.86 13.64 12.29 45.34 57.2 429 1.64 0.66
53.34 12.78 11.87 43.67 55.85 417 1.75 0.64
53.34 12.78 11.87 43.67 55.85 418 1.91 0.63
6mm旗滨兰+12Air+6mmLow-E
58.21 21.74 16.43 45.75 57 430 1.91 0.66
5mm旗滨兰+9Ar+5mmLow-E 5mm旗滨兰+12Ar+5mmLow-E 6mm旗滨兰+9Ar+6mmLow-E 6mm旗滨兰+12Ar+6mmLow-E 6mm欧旗兰+9Air+6mm（Clear） 6mm欧旗兰+12Air+6mm（Clear） 5mm水旗兰+9Air+5mm（Clear） 6mm水旗兰+9Air+6mm（Clear） 6mm水旗兰+12Air+6mm（Clear） 5mmsolarKB+12Ar+5mm（Clear） 6mmsolarKB+12Air+6mm（Clear） 6mmsolarKB+12Ar+6mm（Clear） 5mm水晶灰镀+9Air+5mm（Clear） 6mm水晶灰镀+9Air+6mm（Clear） 6mm水晶灰镀+12Air+6mm（Clear） 5mm银白镀+9Air+5mm（Clear） 6mm银白镀+9Air+6mm（Clear） 6mm银白镀+12Air+6mm（Clear） 5mmF绿镀膜+9Air+5mm（Clear） 6mmF绿镀膜+9Air+6mm（Clear） 6mmF绿镀膜+12Air+6mm（Clear） 5mm翡翠绿镀+9Air+5mm（Clear） 5mm翡翠绿镀+12Air+5mm（Clear） 6mm海洋蓝镀+9Air+6mm（Clear）

手机电容屏玻璃盖板工艺及检验标准

手机电容屏玻璃盖板工艺及检验标准

110±10g ￠ 30mm
玻璃厚度＞0.8mm，要求冲 击高度35cm，不碎； 玻璃厚度≤0.8mm要求抗落 球冲击能力要大于0.24J （焦）不碎； 计算方式为:m*g*h， 其中：m为钢球质量（kg） g为重力加速度9.8m/s² , h为落球高度（m）= 0.24÷0.11÷9.8 ≌0.25 m
Page 4
二.尺寸检测：
1.外形尺寸：
外形长、宽尺寸；幅度尺寸；孔、槽尺寸； 孔、槽位置（如：孔到边距……）；倒边 尺寸......
2.厚度尺寸：（厚度千分表测量） 3.印刷尺寸：
视窗大小、位置尺寸；字符大小、位置尺寸；透明孔大小、位置 尺寸；IR和半透孔大小、位置尺寸......
4.检查方式：
t：玻璃厚度
康宁2318 康宁2319 肖特玻璃 NEG玻璃
FSM-6000LE 玻璃表面应力仪 是用于测量化学强化和物理强化玻璃的表面应力。通过让光沿着玻璃表面传播，根 据光弹性技术测出其表面的应力以及应力层深度。根据测试镜片的材质选择正确的光 弹系数，调整好相对应的产品厚度，滴入适量的沉浸液，测试镜片的应力值
10mm/min
将玻璃正面向上放置在测试设备的支撑杆上，两 杆在可视区内并且到可视区边远距离相等；调整 设备使压杆位置对应于可视区的中间线，并且3 杆与可视区边缘平行如下图；在10mm/min的速度 下，下将压杆直到玻璃破裂，记下最大按压,力 值P；使用公式óf=3PL/(2bh2)，计算触摸屏玻璃 强度ó。f:断裂强度，P:断裂载荷(N)，L: 试样 跨距(mm),b:试样的宽度(mm)，h:试样的厚（mm)
Page 10
三.丝印性能检测：
1.印刷方案： 依据客户图纸和检样板核对（包含印刷效果、版本）。

手机及平板电脑盖板玻璃介绍

手机及平板电脑盖板玻璃介绍
nt Gobain，成立时间：1665年。总部设在法国 的圣戈班集团生产、加工并销售高技术材料并提供相应服务。圣戈班将 原材料加工为先进材料用于我们的日常生活中，同时开发未来新材料。 圣戈班集团是其所在所有行业的欧洲及世界领先者，并且是世界工业集 团百强之一。圣戈班已在巴黎、伦敦、法兰克福、苏黎士、布鲁塞尔、 阿姆斯特丹等交易所上市。圣戈班高功能产业部涵盖磨料磨具、陶瓷材 料及玻璃纤维三大主营业务。 公司业绩：2009年最新《财富》世界500强排名102位，营业收入 $64109.4百万，利润$2017百万。 圣戈班集团自1985年开始进入中国市 场。集团至今已在华设立了46家企业及公司，针对不同市场分别为以下 领域服务：平板玻璃、汽车玻璃、保温隔音材料，石膏建材、陶瓷塑料、 磨料磨具、管道系统及建材分销。集团2008年在华企业的销售总额达 87.5 亿人民币。集团在50多个国家建立了生产企业。圣戈班集团1985年 进入中国市场，至今已在华设立了46家企业及公司。服务领域包括：汽 车玻璃、玻璃包装、保温隔音材，玻璃增强纤维、陶瓷塑料、磨料磨具、 管道系统及建材分销。
• 康宁 康宁公司（简称康宁；英语：Corning Incorporated）世界500强企业， 是特殊玻璃和陶瓷材料的制造商，1851年于美国纽约州的康宁市成立。 康宁里程碑： 1879年，最先发明并制造出玻璃灯泡，使爱迪生的发明成为现实。 1947年，最先发明并大规模制造出电视显像管，使电视进入千家万户。 1970年，最先发明并制造出世界第一根光纤，使光纤通信得以广泛应用。 《财富》2008年度高盈利科技企业排行榜（财富500强排名康宁位于第 12位)
TCO（Transparent conducting oxide）玻璃
TCO（Transparent conducting oxide ）玻璃，即透明导电氧化物镀膜 玻 璃，是在平板玻璃表面通过物理或者化学镀膜的方法均匀镀上一层透明的导 电氧化物薄膜，主要包括In、Sn、Zn和Cd的氧化物及其复合多元氧化物薄膜 材料。 TCO玻璃主要分为ITO（Indium tin oxide)氧化铟锡玻璃、 FTO(Fluorine doped Tin Oxide )氟掺杂氧化锡玻璃、AZO（Aluminum Doped Zinc Oxide ）铝掺杂氧化锌玻璃.此外还有BZO（硼掺杂ZnO），GZO（镓掺杂 ZnO）等等。 到目前为止，生产平面显示器用玻璃基板有三种主要之制程技术，分别 为浮式法（Float Technology）、流孔下引法（Slot Down Draw）及溢 流熔融法（Overflow Fusion Technology）

电容式触摸屏基础知识的介绍与学习

电容式触摸屏基础知识的介绍与学习

15
；小弧度盖板我司定义在1.2mm以下；2.5mm以上定义大弧度。3D盖板暂无资源配合
5.1.4、玻璃常用厚度：0.55、0.7、0.95、1.1、1.5、1.8、2.0、3.0、4.0、 5.0、6.0mm 5.2、P盖板的介绍 5.2.1 盖板用到材料：PC、PET、PMMA、复合板；主要使用PC、PET。复合板主要用于做后盖。做 面板成本太高。 5.2.2 常用厚度： PC、PMMA：0.25-0.38-0.5-0.65-0.8-1.0-1.2-1.5-2.0mm PET：0.188、0.25、0.3mm
2.PI:常见的厚度有1mil与 1/2mil两种.
3.胶:常见厚度为13UM
单面基材 双面基材
26
一、电容式触摸屏的介绍
八、FPC的介绍
8.2 FPC的基本结构与材料（覆盖膜）
1.PI:表面绝缘用.常见的厚度
有1mil与1/2mil. 2.胶:依基材规格和客戶要求
覆盖膜
而決定.常见厚度有15
UM/20UM/25UM
28
一、电容式触摸屏的介绍
工艺流程(普通双面板)
开料
钻孔
沉铜
镀铜
前处理
蚀刻
退膜
固化绿 油
表面处理 (沉镀金)
29 包装
线检 (PQC)
微蚀钝 化
显影
丝印字 符
外观全检 (FQC)
显影
叠覆盖 膜
曝光
固化
冲边框
曝光
层压覆 盖膜
预烤
测试
冲外型
贴干膜
靶冲
丝印绿 油
贴补强
层压补 强
二、不同结构触摸屏的优缺点对比
一、 电容式触摸屏的介绍

触摸屏盖板玻璃通用检验规范

触摸屏盖板玻璃通用检验规范

W
目视+菲 林卡
线状缺陷 （毛屑异物 等）
0.03mm＜W≦0.05mm，L≦2mm，N≦1
W＞0.05mm，不可有 注：1.陷的间距≥5mm，允许 2.拭掉的线状缺陷，允许
Page 14
检验项目
判定标准 ①镜片视窗四周边，往印刷区域延伸2cm位置， 对灯光照射，不允许有任何透光、漏光缺陷； ②按键、半透孔四周边往印刷区域延伸3cm位置 对灯光照射，不允许有任何透光、漏光缺陷 ③镜片边缘漏光，对白色背景检查，按锯齿标准 判断 ④其它区域透光、漏光，对照白色背景检查，按 点转缺陷判断。 ① D≤0.1mm的点，可以忽略不计（不可密集串 点，即间距≥10mm；） ② D≤0.0.15mm的点，每片可允许≤2处， D＞ 0.15mm为不合格 ③任意2缺陷间距离≥20mm；或以限度样为准。 ①检验区域为印刷的非透光区，相同色系的油墨 色差、丝印位移不明显为合格； ②红外线孔、按键、半透孔等印刷，油墨色差不 明显，对比上、下限度色板，在规格内为合 格，超出规格为不合格。 对黑底检查，在正常的光照和目距目视5秒钟检 查，不明显，不能一样就看出为合格。
电容式触摸屏技术是利用人体的电流感应进行工作的。 电容式触摸屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有 一层ITO，最外层是一薄层矽土玻璃保护层，夹层ITO涂层作为工作面， 四个角上引出四个电极，内层ITO为屏蔽层以保证良好的工作环境。 当 手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成以一个 耦合电容，手指从接触点吸走一个很小的电流。这个电流分从触摸屏的 四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离 成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置
检视面与桌面平行， 从镜片上往下看。

玻璃面板透光率整合表

玻璃面板透光率整合表

透光率 0.9 30 75.77
增益效果 光扩散率 反射率 93.9 165% 55 88 92.8 160% 175% 98.2
4014算法灯和灯之间的间隙X的算法 灯和灯之间的间隙（不是中心距）=X B为灯数 C为灯数总长（MM） 4B+(B-1)X=C 两个灯的中心距为4+X

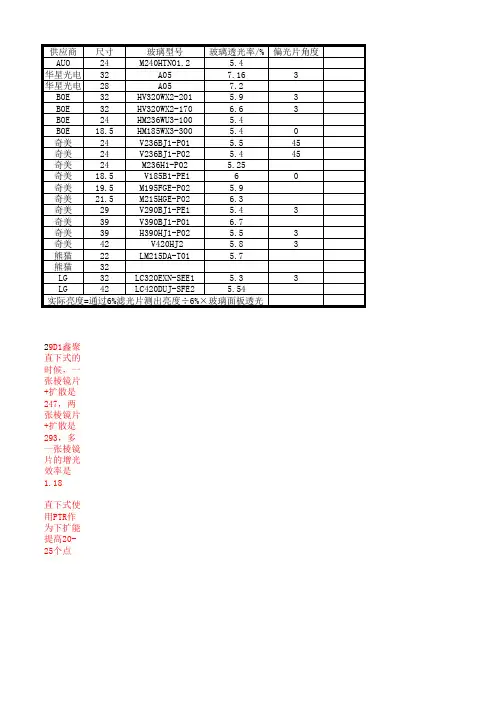

的增光效率是率/% 偏光片角度 AUO 24 M240HTNO1.2 5.4 华星光电 32 A05 7.16 3 华星光电 28 A05 7.2 BOE 32 HV320WX2-201 5.9 3 BOE 32 HV320WX2-170 6.6 3 BOE 24 HM236WU3-100 5.4 BOE 18.5 HM185WX3-300 5.4 0 奇美 24 V236BJ1-P01 5.5 45 奇美 24 V236BJ1-P02 5.4 45 奇美 24 M236H1-P02 5.25 奇美 18.5 V185B1-PE1 6 0 奇美 19.5 M195FGE-P02 5.9 奇美 21.5 M215HGE-P02 6.3 奇美 29 V290BJ1-PE1 5.4 3 奇美 39 V390BJ1-P01 6.7 奇美 39 H390HJ1-P02 5.5 3 奇美 42 V420HJ2 5.8 3 熊猫 22 LM215DA-T01 5.7 熊猫 32 LG 32 LC320EXN-SEE1 5.3 3 LG 42 LC420DUJ-SFE2 5.54 实际亮度=通过6%滤光片测出亮度÷6%×玻璃面板透光率
29D1鑫聚直下式的时候，一张棱镜片+扩散是247，两张棱镜片+扩散是293，多一张棱镜片的增光效率是1.18 直下式使用PTR作为下扩能提高20-25个点 侧边入光中，一张下扩亮度174，下扩+PTR873亮度有265，增光效率至少是1.3（最少值！）

各种玻璃的尺寸

各种玻璃的尺寸

各种玻璃的尺寸2009-08-05 10:55登陆vanessa钢化玻璃是不能切割的,,会爆的,,要先切割再钢化的,平面钢化玻璃厚度有3.4、5、6、8、10、12、15、19mm八种；曲面钢化玻璃厚度也有3.4、5、6、8、10、12、15、19mm八种。

根据国家标准《普通平板玻璃》（GB4871—1995）和《浮法玻璃》（GB11614—89）的规定，玻璃按其厚度可分为以下几种规格：引拉法生产的普通平板玻璃：2mm、3mm、4mm、5mm四类。

浮法玻璃：3mm、4mm、5mm、6mm、8mm10mm、12mm七类。

引拉法生产的玻璃其长宽比不得大于2.5，其中2、3mm厚玻璃尺寸不得小于400mm×300mm，4、5、6mm 厚玻璃不得小于600mm×400mm。

浮法玻璃尺寸一般不小于1000mm×1200mm，5、6mm最大可达3000mm×4000mm。

根据国家行业标准JC433-91规定，夹丝玻璃厚度分为：6、7、10mm，规格尺寸一般不小于600mm×400mm，不大于2000mm×1200mm。

一、普通平板玻璃。

1、3--4厘玻璃，mm在日常中也称为厘。

我们所说的3厘玻璃，就是指厚度3mm的玻璃。

这种规格的玻璃主要用于画框表面。

2、5--6厘玻璃，主要用于外墙窗户、门扇等小面积透光造型等等3、7--9厘玻璃，主要用于室内屏风等较大面积但又有框架保护的造型之中。

4、9--10厘玻璃，可用于室内大面积隔断、拦杆等装修项目。

5、11--12厘玻璃，可用于地弹簧玻璃门和一些活动人流较大的隔断之中。

6、15厘以上玻璃，一般市面上销售较少，往往需要订货，主要用于较大面积的地弹簧玻璃门外墙整块玻璃墙面。

二、其他玻璃其他玻璃一说，只是笔者在分类时相对于平板玻璃而言，并非业内正式分类。

主要有：1、钢化玻璃。

它是普通平板玻璃经过再加工处理而成一种预应力玻璃。

手机及平板电脑盖板玻璃介绍

手机及平板电脑盖板玻璃介绍
超玻璃相关知识
所谓超玻璃，其厚度规格在0.1毫米-1.1毫米之间，触摸屏兴起之 后，超玻璃主要用于液晶显示面板基材，触摸屏盖板和触摸屏感应器基 板。 超玻璃技术壁垒较高，目前国内需求主要依靠进口。超玻璃是目前 已经大规模产业化中最高端的玻璃，其价格是普通玻璃价格的数十倍， 甚至数百倍。据悉，超玻璃主要工艺包括浮法、溢流熔融法和流孔下引 法，由于生产工艺难度极高，目前全球超玻璃生产基本被美国康宁、日 本旭硝子、电气硝子（NEG）、Avanstrate等国际巨头垄断。超玻璃的 基本工艺流程与系统装备虽然可以复制，但工艺精细化设计、操控水平 以及副效应抑制效果须靠长期经验积累，而这些是关键性因素。目前中 国真正掌握相关技艺的企业极少，国内超玻璃产能缺口很大，尚严重依 赖进口。不过，上述巨头向国内供货连续性较差。当前本土6代线以上 玻璃基板自供给率几乎为零，自给缺口巨大；同时，相对于进口超玻璃， 国产基板价格至少便宜10%以上，而10%价差将使面板厂商的净利率从目 前的4%-5%提升至5.2%-6.4%，增加两成以上净利润，因而国产玻璃基板 并不缺吸引力。
目前在商业上应用的玻璃基板，其主要厚度为0.55 mm-1.1mm，且 即将迈入更薄（如0.4mm以下）厚度之制程。
基本上，一片TFT- LCD面板需使用到二片玻璃基板，分别供作底层玻璃 基板及彩色滤光片（COLOR FILTER）之底板使用。一般玻璃基板制造 供货商对于液晶面板组装厂及其彩色滤光片加工制造厂之玻璃基板供应 量之比例约为1:1.1至1:1.3左右LCD所用之玻璃基板概可分为碱玻璃及无 碱玻璃两大类；碱玻璃包括钠玻璃及中性硅酸硼玻璃两种，多应用于及 STN LCD上，主要生产厂商有日本板硝子（NHT）、旭硝子（Asahi） 及中央硝子（Central Glass）等，以浮式法制程生产为主；无碱玻璃则 以无碱硅酸铝玻璃（Alumino Silicate Glass，主成分为SiO2、Al2O3、 B2O3及BaO等）为主，其碱金属总含量在1%以下，主要用于TFT- LCD 上，领导厂商为美国康宁公司（Corning），以溢流熔融法制程生产为主。 超薄平板玻璃基材之特性主要取决于玻璃的组成，而玻璃的组成则 影响玻璃的热膨胀、黏度（应变、退火、转化、软化和工作点）、耐化 学性、光学穿透吸收及在各种频率与温度下的电气特性，产品质量除深 受材料组成影响外，也取决于生产制程。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盖板翘曲度计算公式：
a. 0.7mm厚盖板翘曲度=外形长度x0.15%；
b. 0.55mm厚盖板翘曲度=外形长度x0.2%。
≤89
100g钢球，高度20cm
视窗九点/3循环
≥600Mpa
旭硝子
二代
0.95
1.52
27
≥550
≥10
不管控
≥480
100g钢球，高度20cm
视窗九点/3循环
≥400Mpa
0.70
≥550
≥10
100g钢球，高度20cm
视窗九点/3循环
≥400Mpa
0.55
≥550
≥10
100g钢球，高度10cm
视窗九点/3循环
≥400Mpa
龙迹
（Dragontrail）
0.70
1.51
28.3
≥650
≥35
≤70
100g钢球，高度30cm视窗九点/3循环
≥600Mpa
0.55
≥600
≥30
≤80
100g钢球，高度20cm
视窗九点/3循环
≥600Mpa
熊猫
（Panda）
0.95
1.515
27.2
≥700
≥40
电容触摸屏玻璃盖板物料选用常见的玻璃类型参数对照表
玻璃类型
厚度(mm）
折射率
光弹系数
nm/cm/Mpa
CS
（Mpa）
DOL（um）
CT（Mpa）
应力B10
（Mpa）
落球
规格
四杆弯曲
康宁2320
大猩猩3代
0.70
1.500
31.9
≥700
≥40
≤67
≥600
100g钢球，高度30cm
视窗九点/3循环
≥600Mpa
≤55
100g钢球，高度30cm视窗九点/3循环
≥500Mpa
0.70
≥650
≥35
≤64
100g钢球，高度30cm
视窗九点/3循环
≥550Mpa
0.55
≥650
≥30
≤72
100g钢球，高度20cm
视九点/3循环
≥600Mpa
四杆弯曲测试条件
用圆柱形压杆(压杆为直径为￠6mm)下压触摸屏Cover Lens的两支座(支座为直径为￠6mm)中心线位置，下压速度为10mm/min，直至样品破坏。测试跨距：Cover Lens跨距：上跨距:20mm,下跨距：40mm。
0.55
≥650
≥35
≤82
100g钢球，高度20cm
视窗九点/3循环
≥600Mpa
0.50
≥650
≥32
≤88
100g钢球，高度20cm
视窗九点/3循环
≥600Mpa
肖特
0.70
1.508
29.2
≥650
≥35
≤76
≥600
100g钢球，高度30cm
视窗九点/3循环
≥600Mpa
0.55
≥650
≥30
