复习题-09化工-化工设计-问答题和视图题及解答

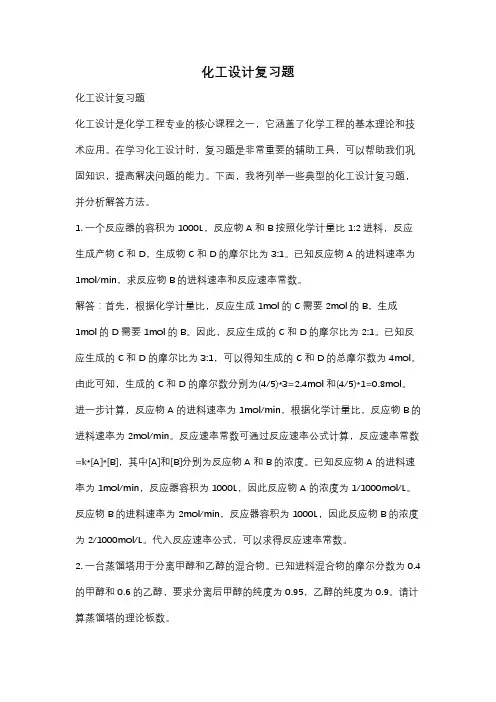

化工设计复习题化工设计复习题化工设计是化学工程专业的核心课程之一，它涵盖了化学工程的基本理论和技术应用。

在学习化工设计时，复习题是非常重要的辅助工具，可以帮助我们巩固知识，提高解决问题的能力。

下面，我将列举一些典型的化工设计复习题，并分析解答方法。

1. 一个反应器的容积为1000L，反应物A和B按照化学计量比1:2进料，反应生成产物C和D，生成物C和D的摩尔比为3:1。

已知反应物A的进料速率为1mol/min，求反应物B的进料速率和反应速率常数。

解答：首先，根据化学计量比，反应生成1mol的C需要2mol的B，生成1mol的D需要1mol的B。

因此，反应生成的C和D的摩尔比为2:1。

已知反应生成的C和D的摩尔比为3:1，可以得知生成的C和D的总摩尔数为4mol。

由此可知，生成的C和D的摩尔数分别为(4/5)*3=2.4mol和(4/5)*1=0.8mol。

进一步计算，反应物A的进料速率为1mol/min，根据化学计量比，反应物B的进料速率为2mol/min。

反应速率常数可通过反应速率公式计算，反应速率常数=k*[A]*[B]，其中[A]和[B]分别为反应物A和B的浓度。

已知反应物A的进料速率为1mol/min，反应器容积为1000L，因此反应物A的浓度为1/1000mol/L。

反应物B的进料速率为2mol/min，反应器容积为1000L，因此反应物B的浓度为2/1000mol/L。

代入反应速率公式，可以求得反应速率常数。

2. 一台蒸馏塔用于分离甲醇和乙醇的混合物。

已知进料混合物的摩尔分数为0.4的甲醇和0.6的乙醇，要求分离后甲醇的纯度为0.95，乙醇的纯度为0.9。

请计算蒸馏塔的理论板数。

解答：蒸馏塔的理论板数可以通过McCabe-Thiele图解法来计算。

首先，根据进料混合物的摩尔分数，可以计算出甲醇和乙醇的摩尔流量。

假设进料总摩尔流量为100mol/min，则甲醇的摩尔流量为0.4*100=40mol/min，乙醇的摩尔流量为0.6*100=60mol/min。

化工制图与识图复习题+答案一、单选题（共19题，每题1分，共19分）1.不属于阅读零件图的方法或步骤的是()A、管道布置分析B、概括了解C、总结归纳正确答案：A2.下列说法正确的是()A、向视图是剖视图B、向视图只允许向特定方向的基本视图C、向视图是可以自由配置的基本视图正确答案：C3.管理布置图说法正确的是()A、标题栏上行写平面下行写布置图B、需要标注与设备有关的建筑物的尺寸C、安装方位标一般南向标志正确答案：B4.不属于化工设备结构特点的是()A、壳体以回转体为主B、广泛采用标准零部件C、尺寸相差不大正确答案：C5.基本视图有几种()A、6B、5C、4D、3正确答案：A6.标注圆的直径尺寸时，()一般应通过圆心，尺寸箭头指到圆弧上。

A、尺寸界限B、尺寸数字C、尺寸线正确答案：C7.管道范程线的画法错误的是()A、用粗线画出各设备之间的主要物流通过线B、用中粗线画出其他辅助物料的疏沟线C、用细点画线画出主要和改要物画流形线正确答案：C8.压力较高的设备，一般选用直径为()mm的人孔。

A、500B、600C、400正确答案：C9.关于法兰连接说法错误的是()A、可拆连接B、一般由法兰、垫片、螺母等零件组成C、不可拆连接正确答案：C10.贮罐是化工生产中常用的一种贮存设备，一般由()组成。

A、筒体、封头、管件、阀门B、简体、封头、支座、人孔、接管C、筒体、封头、支座、阀门正确答案：B11.工艺管道及仪表流程图说法错误的是()A、不按比例绘制B、采用标准规格的AO图幅C、采用标准规格的A1图幅正确答案：B12.关于公差说法正确的是()A、公差可能为正、负或零B、公差为正C、公差为负正确答案：A13.合理布置管道时不需要考虑的是()A、管道的生产价格B、物料因素C、便于操作及安全生产正确答案：A14.关于流程线说法正确的是()A、一般用折线B、一般画成水平线和垂直线C、一般用斜线正确答案：B15.下列不属于剖视图的种类是()A、全部视图B、断面图C、局部剖视正确答案：B16.国家标准规定，机械图样中的尺寸以()为单位。

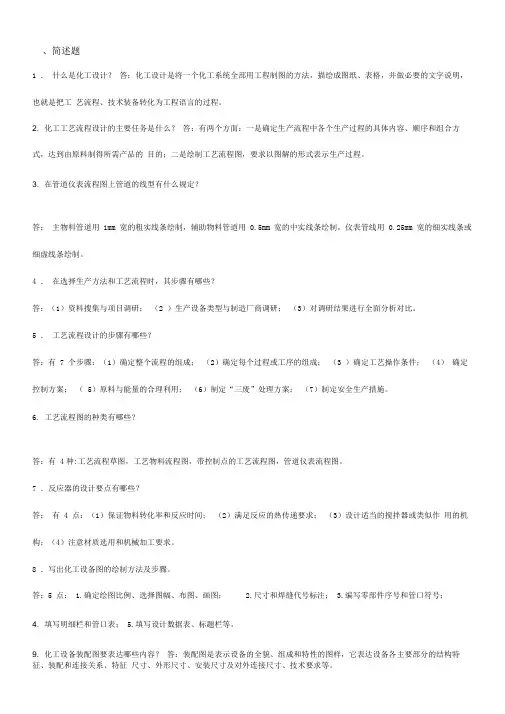

、简述题1 ．什么是化工设计？答：化工设计是将一个化工系统全部用工程制图的方法，描绘成图纸、表格，并做必要的文字说明，也就是把工艺流程、技术装备转化为工程语言的过程。

2. 化工工艺流程设计的主要任务是什么？答：有两个方面：一是确定生产流程中各个生产过程的具体内容、顺序和组合方式，达到由原料制得所需产品的目的；二是绘制工艺流程图，要求以图解的形式表示生产过程。

3. 在管道仪表流程图上管道的线型有什么规定？答：主物料管道用 1mm 宽的粗实线条绘制，辅助物料管道用 0.5mm 宽的中实线条绘制，仪表管线用 0.25mm 宽的细实线条或细虚线条绘制。

4 ．在选择生产方法和工艺流程时，其步骤有哪些？答：（1）资料搜集与项目调研；（2 ）生产设备类型与制造厂商调研；（3）对调研结果进行全面分析对比。

5 ．工艺流程设计的步骤有哪些？答：有 7 个步骤：（1）确定整个流程的组成；（2）确定每个过程或工序的组成；（3 ）确定工艺操作条件；（4）确定控制方案；（ 5）原料与能量的合理利用；（6）制定“三废”处理方案；（7）制定安全生产措施。

6. 工艺流程图的种类有哪些？答：有 4种:工艺流程草图，工艺物料流程图，带控制点的工艺流程图，管道仪表流程图。

7 ．反应器的设计要点有哪些？答：有 4 点：（1）保证物料转化率和反应时间；（2）满足反应的热传递要求；（3）设计适当的搅拌器或类似作用的机构；（4）注意材质选用和机械加工要求。

8 ．写出化工设备图的绘制方法及步骤。

答：5 点： 1.确定绘图比例、选择图幅、布图、画图； 2.尺寸和焊缝代号标注； 3.编写零部件序号和管口符号；4. 填写明细栏和管口表；5.填写设计数据表、标题栏等。

9. 化工设备装配图要表达哪些内容？答：装配图是表示设备的全貌、组成和特性的图样，它表达设备各主要部分的结构特征、装配和连接关系、特征尺寸、外形尺寸、安装尺寸及对外连接尺寸、技术要求等。

10. 化工设备管口方位图包括哪些内容？答：包括：设备上的管口、支耳、吊耳、人孔吊柱、板式塔降液管板、换热器折流板缺口位置；地脚螺栓、接地板、梯子及铭牌等方位。

化工制图与识图练习题含参考答案一、判断题（共100题，每题1分，共100分）1、在尺寸的简化注法中，“ES”表示“均匀分布”。

A、正确B、错误正确答案：B2、设备位号P0206A，其中06表示设备分类代号。

A、正确B、错误正确答案：B3、根据管道的图示方法按流程顺序、管道布置原则画出全部工艺物料管道、辅助管道。

A、正确B、错误正确答案：A4、物料名称及代号DNW为消防水。

A、正确B、错误正确答案：B5、在标注尺寸时，应将小尺寸放在外面，大尺寸放在里面。

A、正确B、错误正确答案：B6、手孔的标准直径有DN150和DN250两种。

A、正确B、错误正确答案：A7、主视图要能较多地反映物体的形体特征。

A、正确B、错误正确答案：A8、细点画线一般应用于轴线、中心线、对称线、分度圆、孔系分布的中心线。

A、正确B、错误正确答案：A9、设备位号P0206A，其中06表示同类设备顺序号。

A、正确B、错误正确答案：A10、图纸接续标志用粗线绘制。

A、正确B、错误正确答案：B11、人孔的形状有圆形和椭圆形。

A、正确B、错误正确答案：A12、立面图反映厂房建筑外部形状、门窗、台阶等细部形状和位置等。

A、正确B、错误正确答案：A13、用细线画出厂房剖视图。

A、正确B、错误正确答案：A14、化工设备用的标准法兰为管法兰和压力容器法兰。

A、正确B、错误正确答案：A15、化工设备图的识读首先要概括了解。

A、正确B、错误正确答案：A16、设备位号的标注上方写设备位号。

A、正确B、错误正确答案：A17、为了避免增加视图或剖视，对回转体上的平面可用细实线绘出对角线表示。

A、正确B、错误正确答案：A18、局部剖视范围必须要小于全剖视图的一半。

A、正确B、错误正确答案：B19、管道尺寸一般不需要标注公称直径。

A、正确B、错误正确答案：B20、物料名称及代号FG为燃料气。

A、正确B、错误正确答案：A21、尺寸种类一般分为定形尺寸、定位尺寸和总体尺寸。

化工设计概论期末考试题库及答案一、单项选择题1. 化工设计的主要任务是（）。

A. 确定工艺流程B. 确定设备参数C. 确定工厂布局D. 确定产品价格答案：A2. 化工设计中，工艺流程设计的主要依据是（）。

A. 市场需求B. 原料供应C. 产品规格D. 所有以上因素答案：D3. 在化工设计中，以下哪项不是工艺流程设计的基本步骤？（）A. 确定原料和产品B. 确定工艺路线C. 确定设备类型D. 确定工厂规模答案：D4. 化工设计中，以下哪项是反应器设计的关键因素？（）A. 反应器类型B. 反应器尺寸C. 反应器材质D. 所有以上因素答案：D5. 化工设计中，以下哪项不是分离过程设计的关键因素？（）A. 物料性质B. 分离效率C. 设备成本D. 反应器类型答案：D二、多项选择题6. 化工设计中，以下哪些因素会影响工艺流程的选择？（）A. 原料成本B. 产品需求C. 环境法规D. 技术可行性答案：ABCD7. 化工设计中，以下哪些因素会影响设备的选择？（）A. 操作条件B. 物料性质C. 设备成本D. 安全性答案：ABCD8. 在化工设计中，以下哪些因素会影响工厂布局？（）A. 原料供应B. 产品运输C. 环境影响D. 劳动力成本答案：ABCD三、判断题9. 化工设计的目标是实现经济效益最大化。

（）答案：正确10. 化工设计中，工艺流程设计和设备设计是相互独立的。

（）答案：错误四、简答题11. 简述化工设计的基本步骤。

答案：化工设计的基本步骤包括：确定项目目标、原料和产品规格；工艺流程设计，包括确定工艺路线、反应器设计、分离过程设计等；设备设计，包括设备选型、尺寸计算、材料选择等；工厂布局设计，包括工厂平面布局、设备布置、物流规划等；经济分析，包括成本估算、投资回报分析等；环境和安全评估。

12. 描述化工设计中工艺流程设计的重要性。

答案：工艺流程设计是化工设计的核心，它决定了整个工厂的生产效率、产品质量和经济效益。

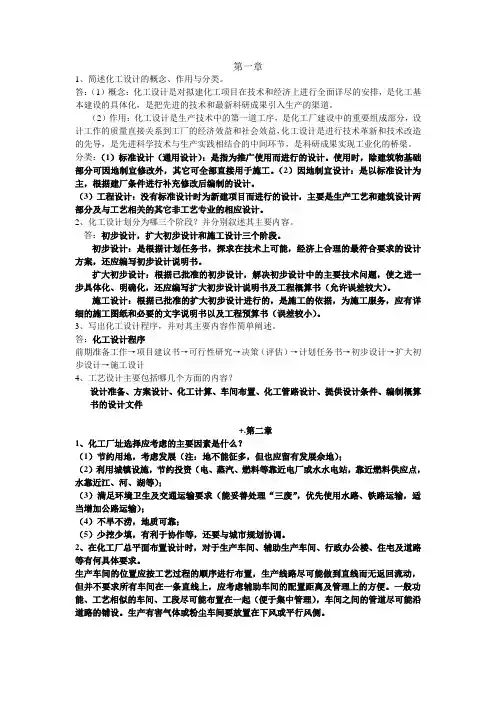

第一章1、简述化工设计的概念、作用与分类。

答：（1）概念：化工设计是对拟建化工项目在技术和经济上进行全面详尽的安排，是化工基本建设的具体化，是把先进的技术和最新科研成果引入生产的渠道。

（2）作用：化工设计是生产技术中的第一道工序，是化工厂建设中的重要组成部分，设计工作的质量直接关系到工厂的经济效益和社会效益，化工设计是进行技术革新和技术改造的先导，是先进科学技术与生产实践相结合的中间环节，是科研成果实现工业化的桥梁。

分类：（1）标准设计（通用设计）：是指为推广使用而进行的设计。

使用时，除建筑物基础部分可因地制宜修改外，其它可全部直接用于施工。

（2）因地制宜设计：是以标准设计为主，根据建厂条件进行补充修改后编制的设计。

（3）工程设计：没有标准设计时为新建项目而进行的设计，主要是生产工艺和建筑设计两部分及与工艺相关的其它非工艺专业的相应设计。

2、化工设计划分为哪三个阶段？并分别叙述其主要内容。

答：初步设计，扩大初步设计和施工设计三个阶段。

初步设计：是根据计划任务书，探求在技术上可能，经济上合理的最符合要求的设计方案，还应编写初步设计说明书。

扩大初步设计：根据已批准的初步设计，解决初步设计中的主要技术问题，使之进一步具体化、明确化，还应编写扩大初步设计说明书及工程概算书（允许误差较大）。

施工设计：根据已批准的扩大初步设计进行的，是施工的依据，为施工服务，应有详细的施工图纸和必要的文字说明书以及工程预算书（误差较小）。

3、写出化工设计程序，并对其主要内容作简单阐述。

答：化工设计程序前期准备工作→项目建议书→可行性研究→决策（评估）→计划任务书→初步设计→扩大初步设计→施工设计4、工艺设计主要包括哪几个方面的内容？设计准备、方案设计、化工计算、车间布置、化工管路设计、提供设计条件、编制概算书的设计文件+.第二章1、化工厂址选择应考虑的主要因素是什么？（1）节约用地，考虑发展（注：地不能征多，但也应留有发展佘地）；（2）利用城镇设施，节约投资（电、蒸汽、燃料等靠近电厂或水水电站，靠近燃料供应点，水靠近江、河、湖等）；（3）满足环境卫生及交通运输要求（能妥善处理“三废”，优先使用水路、铁路运输，适当增加公路运输）；（4）不旱不涝，地质可靠；（5）少挖少填，有利于协作等，还要与城市规划协调。

三．名词解释题1.概念设计：概念设计是从工程角度出发进行的一种假想设计。

2. 工艺流程图：把各个生产单元按照肯定的目的要求，有机地组合在一起，形成一个完整的生产工艺过程，并用图形描绘出来，即是工艺流程图。

3.车间厂房安排：是对整个车间各工段、各设施在车间场地范围内，按照它们在生产中和生活中所起的作用进行合理的平面和立面安排。

4.地基：建筑物的下面，支承建筑物重量的全部土壤称为地基。

5.总预备费：总预备费包含根本预备费和涨价预备费两项。

6..根底设计：根底设计是新技术开发的最终成果，它是工程设计的依据。

7.工艺流程设计：工艺流程设计通过工艺流程图的形式，形象地反映了化工生产由原料进入到产品输出的过程。

8.化工设备：化工设备主要指在化工生产中常用的标准和非标准设备。

9. 管道安排：用管道将各工段和各设备连接起来。

称管道安排。

10.设备购置费：设备购置费包含设备原价及运杂费用。

11.概算书：概算书是在初步设计阶段编制的车间投资的大概计算。

12. 工艺流程草图：工艺流程草图是用来表达整个工厂或车间生产流程的图样。

13.车间安排：将各工段与各设备按生产流程在空间上进行组合、安排称车间安排。

14.根底：根底是建筑物的下部结构，埋在地面以下。

15.其他费用：其他费用是指工程费用以外的建设工程必须支出的费用。

1、热：有温度差存在时体系与体系〔或体系与环境〕之间所传递的能量。

2、活塞流型反响器：物料返混为零的反响器。

如管式反响器。

3、管件：管件就是用于在管道系统中改变走向、高度，或改变管径，或引出支管等所使用的管道部件。

4、别离过程：就是将一混合物转变为组成互不相同的两种或几种产品的操作。

5、温-焓图(T-H)：是以温度T为纵轴，以热焓H为横轴的曲线图，它表示了物流的热特性。

6、固定床反响器：是指所用固体催化剂，或固体反响物，固定于反响器中的一类反响器。

7、聚式流态化：在流化床反响器中，固体颗粒在不同程度上成团聚状态。

《化工设计试卷》（一）一、填空题（每空1分，共30分）1、化工设计必须（）。

2、国家计委有关文件的要求，可行性研究报告是项目决策的依据，应按规定的深度做到一定的准确性，投资估算和初步设计概算的出入一般不大于（）否则视超出情况再议。

3、企业使用政府补助、转贷、贴息投资建设的项目，政府只审批（）。

4、凡从事对环境有影响的建设项目都必须执行（）。

同时，在可行性研究报告中，对（）要有专门论述。

5、概念设计是以（）为基础，从工程角度出发按照未来生产规模所进行的一种假想设计。

6、工艺人员向非工艺专业提供设计条件必须确保其（）。

7、管道仪表流程图中的设备用（）线画出。

8、工厂的三废治理工程“三同时”，即（）。

9、选择生产方法和工艺流程是应着重考虑（）三原则。

10、平面图上设备平面定位尺寸应以（）或（）或（）为基准线标注定位尺寸。

11、管道布置是应尽量避免（）。

12、工艺流程草图又称为（），一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。

13、技术上的先进性是由经济合理性来体现的，只有在设计的每一步都重视经济因素，力求经济上合理，到最后才能作出既经济节约又合理可行的概算来。

据专家测算，在设计阶段可以控制（70—85％）的工程投资，后面的施工、材料、劳务只能控制（5 —35％1）。

14、在选择生产方法和工艺流程时，应该着重考虑的原则有( )。

15、化工设备总体分类：（）。

16、设备布置图主要包括反映设备水平布置情况的（）和反映某处立面布置情况的（）。

17、工程投资经济评价有（）和（）。

18、当用泵抽吸时，应由泵的（）确定设备的安装高度。

19、压缩机的最大部件超过（1.0吨）时，应设吊车，起重量大于10吨时，宜选用（）。

20、为了避免发生电化学腐蚀，不锈钢管道不宜与碳钢管直接接触，（）。

21、管架是用来（），管道支架按其作用分为（）22、按照电力设计规范，将电力负荷分成三级，按照用电要求从高到低分为一级、二级、三级。

《化工设计》（A卷共 4 页）
一、（共20分）简答题（共5个小题，每小题4分）
1、简述化工工艺设计的内容及步骤。

2、简述化工产品成本由哪些部分构成。

3、简述我国现行的化工基建程序。

4、说明流程组织时挑选化学反应途径应该考虑的一些主要因素。

5、简述化工项目试生产的步骤。

二、（共20分）由一个液液非均相反应生产高纯度的产品C，反应式为A＋B→C（其反应速度
2
B
A
C
C
r=），同时伴随着副反应A＋C↔D（可逆反应，其正反应速度）。

已知采购来的原料A为液相原料，其中含有少量D及E。

原料B也为液相，为纯组份且价格较贵。

A、D、B、C、E五种组分的相对挥发度由小到大（D、B之间相对挥发度相差更明显）。

A原料的价格较便宜，C与E之间能形成难分离的共沸物。

试进行这个过程的流程组织（连续操作流程，要求考虑反应器的形式），写出简要说明，并画出流程框架草图。

2
A C
r C C
=。

化工设计期末考试题及答案# 化工设计期末考试题及答案一、选择题（每题2分，共20分）1. 化工设计中，以下哪个不是反应器的基本类型？- A. 固定床反应器- B. 流化床反应器- C. 离心泵- D. 搅拌釜反应器答案：C2. 在化工生产中，下列哪个参数不是反应器设计时需要考虑的？ - A. 反应速率- B. 反应物浓度- C. 反应温度- D. 反应器的体积答案：D3. 化工设计中，以下哪个不是分离过程的类型？- A. 蒸馏- B. 萃取- C. 过滤- D. 热解答案：D4. 在化工设计中，下列哪个设备不是用于物料输送的？- A. 泵- B. 压缩机- C. 换热器- D. 管道答案：C5. 化工设计中，以下哪个不是换热器的类型？- A. 壳管式换热器- B. 板式换热器- C. 热管换热器- D. 离心机答案：D6. 在化工设计中，以下哪个不是压力容器的设计参数？ - A. 工作压力- B. 工作温度- C. 容积- D. 反应时间答案：D7. 在化工设计中，以下哪个不是化工单元操作？- A. 混合- B. 反应- C. 分离- D. 燃烧答案：D8. 化工设计中，以下哪个不是物料平衡的基本步骤？ - A. 确定输入物料- B. 确定输出物料- C. 计算转化率- D. 确定反应速率答案：D9. 在化工设计中，以下哪个不是能量平衡的基本步骤？- A. 确定输入能量- B. 确定输出能量- C. 确定热损失- D. 确定反应物浓度答案：D10. 化工设计中，以下哪个不是工艺流程图（PFD）的组成部分？- A. 设备清单- B. 物料流- C. 能量流- D. 反应方程式答案：D二、简答题（每题10分，共30分）1. 简述化工设计中物料平衡的重要性及其基本步骤。

答案：物料平衡在化工设计中至关重要，它确保了过程的连续性和效率。

基本步骤包括：确定输入物料的组成和数量，分析过程中的化学反应和物理变化，确定输出物料的组成和数量，以及计算过程中的损失和转化率。

化工设计复习题一．填空题1.精馏塔系统合成的基本原则中包含，为了减少过程的输送量，尽早移出含量大的组分，以降低后处理能源消耗.2.在分析、评比流程的组织最佳方案时，可从物料计算和原料合计方面去进行考虑。

3.一个化工过程，可分解成六个子系统。

其中分离顺序的合成，用于研究分离顺序，从而确定最佳分离组合.4.可行性研究的主要内容包括市场销售情况的研究。

5.在分析、评比流程的组织最佳方案时,可从工艺设备的设计和选型方面去进行考虑,并完成设备一览表。

6.化工过程的六个子系统中，能量的和质量的管理和集成，用于研究化工过程中自身能量搭配利用，从而达到最佳节能的效果.7.8.死态的温度定为298.15K。

9.在分析、评比流程的组织最佳方案时，可从非工艺设计项目的方面去进行考虑,并为他们提设计要求。

10.在分析、评比流程的组织最佳方案时,可从车间布置设计方面去进行考虑，并完成平面布置和立面布置图.11.一个化工过程,可分解成六个子系统。

其中操作时间表的安排，用于研究化工过程多单元操作组成，从而达到全系统的最佳操作。

12.在分析、评比流程的组织最佳方案时，可从化工管路的设计方面去进行考虑.13.在分离过程中，应尽量避免过程中含有固体的物流出现,以降低输送过程中的能量。

14.热交换网络合成中，其基本步骤的第一步是：列表分析给定化工工程中所有的热流股和冷流股.15.在分离过程中，应尽量避免使用质量分离剂，以避免增加分离物料量。

16.分离方法中，应尽量避免过程含有固体物流出现。

17.一个化工过程，可分解成六个子系统。

其中反应途径的合成，用于研究反应途径,从而确定最佳生产工艺路线。

18.化工过程的六个子系统中,分离技术的选择，用于研究各种分离技术能耗成本,从而确定最佳分离方案。

19.精馏塔系统合成的基本原则中包含，最难分离的组分在最后分离，以便降低操作成本。

20.热交换网络合成中要求画出热能阶图，求出窄点温度及所需最少的外源热和冷量。

可编辑修改精选全文完整版一、填空题〔每空1分，共30分〕1.新建工程设计包含新产品设计和采纳新工艺或新技术的产品设计。

2.设计代表的任务是参加根本建设的现场施工和安装。

3.化工计算包含工艺设计中的物料衡算、能量衡算以及设备选型和计算三个内容。

4.设备是完成生产过程的重要条件，是确定技术路线和工艺流程时必定涉及到的因素。

5.工艺流程草图流程线的起始和终了处注明物料的名称X及去向。

6.设备在工艺管道及仪表流程图上应标注位号和名称。

7.对于连续操作过程，选用单位时间作为基准是很自然的。

8.工艺设计的任务是依据工艺需要，计算并选择某种型号设备，以便订货。

9.依据工艺流程的特点，确定反响釜是连续操作还是间歇操作。

10.设备安排首先要满足工艺流程和工艺条件的要求。

11.化工厂使用最多的换热器是列管式换热器与再沸器。

12.真空管线应尽量短，尽量减少弯头和阀门以降低阻力，到达更高的真空度。

13.管架是用来支承、固定和约束管道的。

14.循环冷却水在周而复始的循环使用过程中，会对管道产生腐蚀并在管壁上结垢。

15.物质的燃烧必须具备三个条件。

16.化工设计可依据工程性质分类，也可按设计性质分类。

17.施工图设计的任务是依据扩大初步设计审批意见，解决扩大初步设计阶段待定的各项问题。

18.扩大初步设计的设计文件应包含以下两局部内容：设计说明书和说明书的附图、附表。

19.工艺管道及仪表流程图上，管道的标注内容应包含三个组成局部：即管道号、管径和管道等级。

20.执行器的图形符号由执行机构和调节机构两局部组合而成。

21.加压操作的塔可分为气相出料和液相出料两种。

22.物料衡算的理论依据是质量守恒定律。

23.流量大而扬程不高时可选用单级离心泵。

24.对于釜式反响器，依靠搅拌器来完成物料流动和混合接触。

25.车间设备安排是确定各个设备在车间平面和立面上的位置。

26.容器分中间贮存容器与原料及成品贮罐两类。

27.管架按位置可分为室外管架和室内管架两类。

化工制图与识图复习题（附参考答案）一、单选题（共19题，每题1分，共19分）1.下列不属于基本视图的是( )A、主视图B、剖视图C、俯视图正确答案：B2.基本视图有几种( )A、4B、3C、6D、5正确答案：C3.关于管架错误的是( )A、管架是起支撑管道作用B、管架类别A表示固定架C、管架类别K 表示吊架正确答案：C4.下列不属于化工设备结构特点的是( )A、尺寸大小相差悬殊B、壳体以回转体为主C、大量采用螺纹连接正确答案：C5.图样上所注尺寸，为该图样所示机件的( )，否则应别加说明。

A、最后完工尺寸B、测量尺寸C、留有加工余量尺寸正确答案：A6.关于不属于化工工艺流程图组成的是( )A、管道布置图B、方框图C、首页图正确答案：A7.当空间平面平等投影面时，其投影与原平面形状大小( )。

A、相比不确定B、不相等C、相等正确答案：C8.当设备的直径超过( ) mm时，应开设人孔。

A、800B、600C、900正确答案：C9.关于断面图分类中不属于的是( )A、半剖视图B、移出断面C、重合断面正确答案：A10.关于公差说法正确的是( )A、公差可能为正、负或零B、公差为正C、公差为负正确答案：A11.标注圆的直径尺寸时，( )一般应通过圆心，尺寸箭头指到圆弧上。

A、尺寸界限B、尺寸数字C、尺寸线正确答案：C12.下列说法正确的是( )A、向视图是可以自由配置的基本视图B、向视图只允许向特定方向的基本视图C、向视图是剖视图正确答案：A13.在管道布置图上标注标高流法错误的是( )A、当标高以管底为基准时，加注管底代号“DPELSI、SIT”B、当标高以量道中心线为基准时，只需要标注“配置、证件”C、管道之间间隔较小时。

允许引出标准。

正确答案：A14.不属于化工设备结构特点的是( )A、壳体以回转体为主B、广泛采用标准零部件C、尺寸相差不大正确答案：C15.管理布置图说法正确的是( )A、需要标注与设备有关的建筑物的尺寸B、安装方位标一般南向标志C、标题栏上行写平面下行写布置图正确答案：A16.Ra、Rz分别代表( )A、轮廓算术平均偏差、轮廓最大高度B、轮廓最大高度、轮廓算术平均偏差C、轮廓最小高度、轮廓最大高度正确答案：A17.通常以管道与管件为主体，用来指导生产与施工的工程技术图样。

化工制图与识图测试题含答案一、单选题（共19题，每题1分，共19分）1.不属于化工设备结构特点的是()A、广泛采用标准零部件B、尺寸相差不大C、壳体以回转体为主正确答案：B2.下列说法正确的是()A、向视图是可以自由配置的基本视图B、向视图是剖视图C、向视图只允许向特定方向的基本视图正确答案：A3.关于设备分类代号表示正确的是()A、塔:SB、容器:当C、反应器中正确答案：C4.管道布置图的绘制说法正确的是()A、需要确定管道布置图的表达方案B、不需要选比例C、绘制视图用粗线画出建筑物正确答案：A5.管道范程线的画法错误的是()A、用粗线画出各设备之间的主要物流通过线B、用中粗线画出其他辅助物料的疏沟线C、用细点画线画出主要和改要物画流形线正确答案：C6.图样上所注尺寸，为该图样所示机件的()，否则应别加说明。

A、最后完工尺寸B、测量尺寸C、留有加工余量尺寸正确答案：A7.Ra、Rz分别代表()A、轮廓算术平均偏差、轮廓最大高度B、轮廓最大高度、轮廓算术平均偏差C、轮廓最小高度、轮廓最大高度正确答案：A8.关于流程线说法正确的是()A、一般用折线B、一般画成水平线和垂直线C、一般用斜线正确答案：B9.关于断面图分类中不属于的是()A、移出断面B、重合断面C、半剖视图正确答案：C10.国家标准规定，机械图样中的尺寸以()为单位。

A、毫米B、厘米C、米正确答案：A11.不属于阅读零件图的方法或步骤的是()A、概括了解B、总结归纳C、管道布置分析正确答案：C12.下列不属于基本视图的是()A、主视图B、俯视图C、剖视图正确答案：C13.管理布置图说法正确的是()A、安装方位标一般南向标志B、标题栏上行写平面下行写布置图C、需要标注与设备有关的建筑物的尺寸正确答案：C14.通常以管道与管件为主体，用来指导生产与施工的工程技术图样。

称为()A、设备图B、管道图C、流程图正确答案：B15.管道通常不需要用《》管件连接起来。

化工设计资质考试题及答案一、单选题（每题2分，共20分）1. 化工设计中，下列哪项不是工艺设计的基本任务？A. 确定工艺流程B. 确定设备选型C. 确定建筑结构D. 确定操作条件答案：C2. 在化工设计中，以下哪项不是工艺流程图（PFD）的主要组成部分？A. 工艺设备B. 管道C. 仪表控制点D. 建筑平面图答案：D3. 化工设计中，以下哪项不是设备设计的基本要求？A. 安全性B. 经济性C. 环保性D. 艺术性答案：D4. 在化工设计中，以下哪项不是管道设计需要考虑的因素？A. 管道材料B. 管道直径C. 管道长度D. 管道颜色答案：D5. 化工设计中，以下哪项不是仪表设计的基本要求？A. 准确性B. 稳定性C. 经济性D. 美观性答案：D6. 在化工设计中，以下哪项不是电气设计需要考虑的因素？A. 供电可靠性B. 电气安全C. 电气经济性D. 电气美观性答案：D7. 化工设计中，以下哪项不是结构设计的基本要求？A. 结构安全性B. 结构经济性C. 结构美观性D. 结构适用性答案：C8. 在化工设计中，以下哪项不是给排水设计需要考虑的因素？A. 给水系统B. 排水系统C. 消防系统D. 通风系统答案：D9. 化工设计中，以下哪项不是暖通设计的基本要求？A. 舒适性B. 节能性C. 环保性D. 艺术性答案：D10. 在化工设计中，以下哪项不是环境保护设计需要考虑的因素？A. 废水处理B. 废气处理C. 废渣处理D. 噪声处理答案：D二、多选题（每题3分，共15分）11. 化工设计中，工艺设计需要考虑以下哪些因素？（）A. 原料和产品的性质B. 工艺流程的合理性C. 工艺设备的选型D. 工艺操作的安全性答案：ABCD12. 在化工设计中，设备设计需要满足以下哪些要求？（）A. 满足工艺要求B. 满足安全要求C. 满足环保要求D. 满足经济要求答案：ABCD13. 化工设计中，管道设计需要考虑以下哪些因素？（）A. 管道材料B. 管道直径C. 管道长度D. 管道压力答案：ABCD14. 在化工设计中，仪表设计需要满足以下哪些要求？（）A. 准确性B. 稳定性C. 经济性D. 可靠性答案：ABCD15. 化工设计中，电气设计需要考虑以下哪些因素？（）A. 供电可靠性B. 电气安全C. 电气经济性D. 电气维护性答案：ABCD三、判断题（每题2分，共20分）16. 化工设计中，工艺流程图（PFD）是工艺设计的核心。

化工制图考试题库及答案一、单项选择题1. 化工制图的基本原则是什么？A. 清晰、准确、规范B. 简单、快速、美观C. 复杂、详细、规范D. 清晰、快速、规范答案：A2. 化工制图中，尺寸标注应遵循什么原则？A. 尺寸线应与被标注的线段平行B. 尺寸线应与被标注的线段垂直C. 尺寸线应与被标注的线段成45度角D. 尺寸线应与被标注的线段成60度角答案：B3. 在化工制图中，比例尺的作用是什么？A. 表示实际尺寸与图纸尺寸的关系B. 表示图纸尺寸与实际尺寸的比例C. 表示图纸尺寸与实际尺寸的差值D. 表示图纸尺寸与实际尺寸的比值答案：A4. 化工制图中，剖面图的主要作用是什么？A. 表示物体的内部结构B. 表示物体的外部形状C. 表示物体的尺寸大小D. 表示物体的材质特性答案：A5. 化工制图中，轴测图与透视图的主要区别是什么？A. 轴测图是二维图形，透视图是三维图形B. 轴测图是三维图形，透视图是二维图形C. 轴测图可以表示物体的内部结构，透视图不能D. 轴测图不能表示物体的内部结构，透视图可以答案：D二、多项选择题1. 化工制图中，以下哪些元素是必须标注的？A. 尺寸B. 公差C. 材料D. 表面粗糙度答案：ABCD2. 在化工制图中，以下哪些是正确的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：ABC3. 化工制图中，以下哪些是正确的视图表示方法？A. 主视图B. 俯视图C. 左视图D. 右视图答案：ABC4. 在化工制图中，以下哪些是正确的尺寸标注方法？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 直径尺寸答案：ABCD5. 化工制图中，以下哪些是正确的剖面图表示方法？A. 全剖面图B. 半剖面图C. 局部剖面图D. 阶梯剖面图答案：ABCD三、判断题1. 化工制图中，所有的尺寸线都应与被标注的线段垂直。

（对/错）答案：错2. 化工制图中，剖面图可以表示物体的内部结构。

（对/错）答案：对3. 化工制图中，比例尺是用来表示图纸尺寸与实际尺寸的比例。

1．化工设计的种类有哪些？根据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。

根据化工过程开发程序化工设计可分为：概念设计、中试设计、基础设计和工程设计；其中工程设计又包括：初步设计、扩大初步设计和施工图设计。

2．请画出化工厂设计的工作程序示意图。

3．可行性研究报告包含哪些内容？（1）总论。

包括项目名称、可行性研究的主办单位和负责人，可行性研究编制的依据和原则，可行性研究的依据，项目提出的背景、投资必要性和经济意义，研究的范围和主要过程；研究的简要综合结论，存在的主要问题和建议（2）市场预测。

包括国内外市场情况预测和产品的价格分析（3）产品方案及生产规模。

对于老厂改、扩建和技术改造项目要结合企业现有内部和外部条件，对产品方案和生产规模要作方案比较，进行优选（4）工艺技术方案。

包括工艺技术方案的选择、工艺流程和消耗定额、自控技术方案、主要设备的选择和标准化等内容（5）原料、原料、辅助材料及燃料的供应（6）建厂条件和厂址方案（7）公用工程和辅助设施方案（8）节能。

包括能耗指标及分析、节能措施综述、单项节能工程等内容（9）环境保护与劳动安全（10）工厂组织和劳动定员。

（11）项目实施规划。

包括建设周期的规划实施进度规划等内容（12）投资估算和资金筹措（13）财务、经济评价及社会效益评价。

（14）结论。

包括综合评价和研究报告的结论等内容。

4．设计任务书的内容主要包括哪些内容？（1）项目设计的目的和依据；（2）生产规模、产品方案、生产方法或工艺原则；（3）矿产资源、水文地质、原材料、燃料、动力、供水、运输等协作条件；（4）资源综合利用、环境保护、三废治理的要求；（5）厂址与占地面积和城市规划的关系；（6）防空、防震等的要求；（7）建设工期与进度计划；（8）投资控制数；（9）劳动定员及组织管理制度；（10）经济效益、资金来源、投资回收年限。

1．化工工艺设计包括哪些内容？生产方法选择，工艺流程设计，工艺计算，设备的设计与选型，设备布置，管道设计对非工艺设计提条件，设计说明书，概预算书。

化工设计复习题答案填空题：1.根据化工过程开发程序分类，化工设计可分为四种设计类型，分别是概念设计、中式设计、基础设计和工程设计。

2.化工设计中的计算主要包括：物料衡算、能量衡算和设备造型与计算。

3.选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原则。

4.换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式。

5.在化工施工图设计中，每个设备只能编一个位号，位号的第一个字母为设备类别代号，说明下列设备类别代号代表什么：T—储罐、塔R—反应器V—容器机运设备P—泵E—换热器塔F—容器6.在画设备布置图时，剖切到的厂房用粗实线画出，未剖到的厂房用细实线画出。

7.在换热器的设计或选型时，需要核算液体在直管内的流速，根据经验，排出下列流体流速由小到大的顺序：a 冷却水；b油类蒸汽；c 气液混合流体；d 油类dacb 。

8.在填料塔的设计时，陶瓷填料不适用于氢氟酸、热碱等工艺物料。

9.工厂的三废治理工程要“三同时”，即同时设计、同时加工安装、同时试车运行。

10.工程设计中的种类主要有三段设计、二段设计和一段设计。

11.化工设备布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确位置，相应地确定厂房或框架的结构形式。

12.在化工设计中，工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等。

13.扩大的初步设计完成后要编制的设计文件内容主要包括：编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表。

14.易燃物品的自燃点随压力增加而降低。

15.工艺流程草图又称为方案流程图、流程示意图，一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。

16.在泵的选型中，要求流量大而扬程低的，可选用单级离心泵；要求流量小而扬程高的，宜选用复泵、多级离心泵。

17.在厂房建筑物的视图中，凡未被剖切的墙、梁、柱、楼板等结构的轮廓，用细实线画出；而被剖切后的剖面结构轮廓，用粗实线画出。

化工设计概论期末考试题库及答案一、单项选择题（每题2分，共20分）1. 化工设计中，以下哪个因素不是影响工艺流程设计的主要因素？（）A. 原料和产品的性质B. 工艺路线的选择C. 设备的选型D. 工厂的地理位置答案：D2. 在化工设计中，以下哪个不是工艺流程图的主要组成部分？（）A. 工艺流程图B. 物料平衡图C. 能量平衡图D. 工厂布局图答案：D3. 化工设计中，以下哪个不是工艺流程设计的基本步骤？（）A. 确定工艺路线B. 确定设备选型C. 确定工厂布局D. 确定生产规模答案：C4. 在化工设计中，以下哪个不是工艺流程设计中需要考虑的环保因素？（）A. 废水处理B. 废气处理C. 废渣处理D. 工厂的经济效益答案：D5. 化工设计中，以下哪个不是工艺流程设计中需要考虑的安全因素？（）A. 防火防爆B. 有毒有害物质的处理C. 设备的腐蚀防护D. 工厂的经济效益答案：D6. 在化工设计中，以下哪个不是工艺流程设计中需要考虑的经济因素？（）A. 生产成本B. 投资成本C. 运行成本D. 工厂的地理位置答案：D7. 化工设计中，以下哪个不是工艺流程设计中需要考虑的技术因素？（）A. 设备的选型B. 工艺路线的选择C. 工厂的经济效益D. 工艺参数的确定答案：C8. 在化工设计中，以下哪个不是工艺流程设计中需要考虑的操作因素？（）A. 操作条件的确定B. 操作参数的调整C. 工厂的经济效益D. 操作的连续性答案：C9. 化工设计中，以下哪个不是工艺流程设计中需要考虑的质量因素？（）A. 产品质量的控制B. 产品质量的检测C. 工厂的经济效益D. 产品质量的保证答案：C10. 在化工设计中，以下哪个不是工艺流程设计中需要考虑的可靠性因素？（）A. 设备的可靠性B. 工艺的可靠性C. 工厂的经济效益D. 操作的可靠性答案：C二、多项选择题（每题3分，共15分）1. 化工设计中，以下哪些因素是影响工艺流程设计的主要因素？（）A. 原料和产品的性质B. 工艺路线的选择C. 设备的选型D. 工厂的地理位置答案：ABC2. 在化工设计中，以下哪些是工艺流程图的主要组成部分？（）A. 工艺流程图B. 物料平衡图C. 能量平衡图D. 工厂布局图答案：ABC3. 化工设计中，以下哪些是工艺流程设计的基本步骤？（）A. 确定工艺路线B. 确定设备选型C. 确定工厂布局D. 确定生产规模答案：ABD4. 在化工设计中，以下哪些是工艺流程设计中需要考虑的环保因素？（）A. 废水处理B. 废气处理C. 废渣处理D. 工厂的经济效益答案：ABC5. 化工设计中，以下哪些是工艺流程设计中需要考虑的安全因素？（）A. 防火防爆B. 有毒有害物质的处理C. 设备的腐蚀防护D. 工厂的经济效益答案：ABC三、判断题（每题2分，共20分）1. 化工设计中，工艺流程设计是整个设计过程的核心。

化工设计复习题答案一、选择题1. 化工设计中，下列哪个因素不是影响反应器设计的主要因素？A. 反应物浓度B. 反应温度C. 反应压力D. 反应物的物理状态答案：D2. 在化工设计中，如何确定一个反应器的最佳操作条件？A. 通过实验数据B. 通过理论计算C. 通过模拟软件D. 所有以上方法答案：D3. 化工设计中，下列哪个参数不是反应器设计中需要考虑的？A. 反应速率B. 催化剂活性C. 反应器体积D. 反应物的市场价格答案：D二、填空题1. 在化工设计中，反应器的类型可以根据反应物的______和反应条件来选择。

答案：物理状态2. 化工设计中，反应器的设计需要考虑反应的______和______，以确保反应的高效进行。

答案：动力学特性；热力学特性3. 在化工设计中，为了提高反应的选择性，可以采取的措施包括使用______、控制______和优化______。

答案：催化剂；反应条件；反应器设计三、简答题1. 描述化工设计中反应器设计的一般步骤。

答案：化工设计中反应器设计的一般步骤包括确定反应类型、选择合适的反应器类型、计算反应器尺寸、设计反应器内部结构、考虑反应器的热传递和压力降、进行反应器的动态模拟和优化。

2. 简述化工设计中如何考虑反应器的热传递问题。

答案：在化工设计中，考虑反应器的热传递问题通常涉及热量的产生和移除。

这包括选择合适的换热器类型、计算换热面积、确定传热系数以及设计适当的冷却或加热系统，以确保反应器在操作过程中能够维持所需的温度条件。

3. 说明化工设计中催化剂在反应器设计中的作用。

答案：催化剂在化工设计中的反应器设计中起着至关重要的作用。

它能够显著降低反应的活化能，从而提高反应速率，改善反应的选择性和转化率。

催化剂的选择和设计需要考虑其活性、选择性、稳定性和经济性，以确保反应器的高效运行。
