硅片清洗及原理硅片的清洗很重要，它影响电池的转换效率，如器件的性能中反向电流迅速加大及器件失效等。
因此硅片的清洗很重要，下面主要介绍清洗的作用和清洗的原理。
清洗的作用1•在太阳能材料制备过程中，在硅表面涂有一层具有良好性能的减反射薄膜，有害的杂质离子进入二氧化硅层，会降低绝缘性能，清洗后绝缘性能会更好。
2. 在等离子边缘腐蚀中，如果有油污、水气、灰尘和其它杂质存在，会影响器件的质量，清洗后质量大大提高。
3. 硅片中杂质离子会影响P-N结的性能，引起P-N结的击穿电压降低和表面漏电，影响P-N结的性能。
4. 在硅片外延工艺中，杂质的存在会影响硅片的电阻率不稳定。
清洗的原理要了解清洗的原理，首先必须了解杂质的类型，杂质分为三类：一类是分子型杂质包括加工中的一些有机物；二类是离子型杂质，包括腐蚀过程中的钠离子、氯离子、氟离子等；三是原子型杂质，如金、铁、铜和铬等一些重金属杂质。
目前最常用的清洗方法有:化学清洗法、超声清洗法和真空高温处理法。
1•目前的化学清洗步骤有两种：(1有机溶剂(甲苯、丙酮、酒精等—去离子水—无机酸(盐酸、硫酸、硝酸、王水一氢氟酸一去离子水(2碱性过氧化氢溶液—去离子水—酸性过氧化氢溶液—去离子水F面讨论各种步骤中试剂的作用a. 有机溶剂在清洗中的作用用于硅片清洗常用的有机溶剂有甲苯、丙酮、酒精等。
在清洗过程中，甲苯、丙酮、酒精等有机溶剂的作用是除去硅片表面的油脂、松香、蜡等有机物杂质。
所利用的原理是相似相溶”b. 无机酸在清洗中的作用硅片中的杂质如镁、铝、铜、银、金、氧化铝、氧化镁、二氧化硅等杂质，只能用无机酸除去。
有关的反应如下：2AI+6HCI=2AICI3+3H2 TAI2O3+6HCI=2AICI3+3H2OCu+2H2SO4= CuSO4 +SC2 T +2H2O2Ag+2H2SO4=2Ag2SO4+SO2+2H2OCu+4HNO3= Cu(NO32 +2NO2 +2H2OAg+4HNO3= AgNO3+2NO2+2H2OAu+4HCI+HNO3=H[AuCI4]+NO T +2H2OSiO2+4HF=SiF4 T +2H2O如果HF 过量则反应为:SiO2+6HF=H2[SiF6]+2H2OH2O2的作用:在酸性环境中作还原剂，在碱性环境中作氧化剂。
硅材料加工中的硅片清洗技术教程硅片清洗是硅材料加工过程中的重要环节之一，它直接影响到硅片的质量和性能。
在硅材料的加工过程中，硅片表面会附着各种有害物质，包括灰尘、油污、光刻胶等。
若不进行适当的清洗处理，这些污染物会严重影响硅片的电性能、光学性能以及其他性能指标。
因此，掌握合适的硅片清洗技术，并运用正确的方法清洗硅片，对于确保硅材料加工的质量和稳定性至关重要。
本文将向读者介绍一些常见的硅片清洗技术，并提供一些实用的清洗步骤和注意事项，以供参考。
常见的硅片清洗技术1. 碱性清洗技术碱性清洗技术是目前应用最广泛的硅片清洗技术之一。
其原理是利用碱性溶液的腐蚀性，将硅片表面的污染物溶解掉。
碱性清洗液一般选用氢氧化钠(NaOH)、氢氧化铵(NH4OH)等碱性溶液。
清洗时，将硅片浸泡在碱性溶液中，通过机械搅拌或超声波震荡等方法加速清洗过程。
碱性清洗技术适用于去除硅片表面的有机物、无机污染物以及光刻胶等。
2. 酸性清洗技术酸性清洗技术主要用于去除硅片表面的金属杂质和氧化物等。
常用的酸性溶液有氢氟酸(HF)、硝酸(HNO3)、硫酸(H2SO4)等。
与碱性清洗不同，酸性清洗在清洗过程中要注意反应速度和清洗时间，以免对硅片造成深度腐蚀或毁坏。
3. 气体清洗技术气体清洗技术是一种对硅片进行无接触清洗的方法。
常用的气体包括氮气(N2)、氦气(He)和氩气(Ar)等。
气体清洗方法有两种：气体溶剂用于直接除去硅片表面的污染物，而气体辅助溶剂则通过溶剂蒸发、溅射等方式清洗硅片。
该技术的优点是避免了接触清洗可能带来的机械损伤，并且能够清洗到微米级别的细小尘埃。
实用清洗步骤和注意事项1. 预处理在进行硅片清洗之前，必须进行预处理步骤来减少不必要的腐蚀和污染。
首先，将硅片浸泡在纯水中去除尘埃和颗粒物，并通过超声波清洗去除表面吸附的杂质。
其次，使用有机溶剂去除表面的油污，如酒精、丙酮等。
最后，使用纯水进行冲洗，确保硅片表面干净。
2. 碱性清洗将经过预处理步骤的硅片浸泡在碱性清洗液中，进行机械搅拌或超声波震荡，清洗5-10分钟。

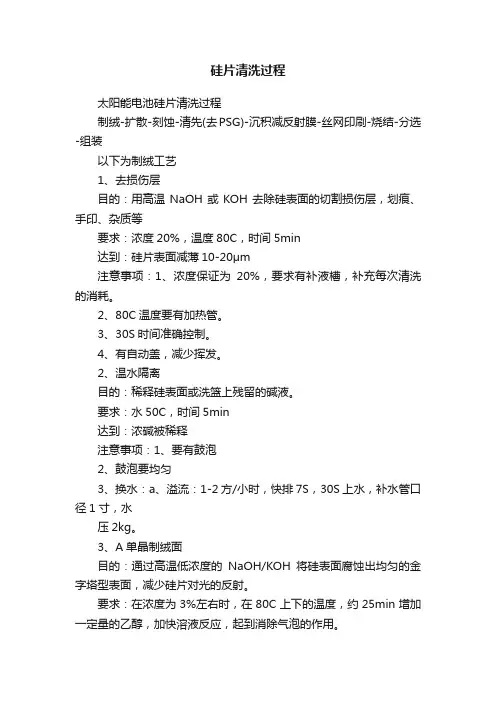

硅片清洗过程太阳能电池硅片清洗过程制绒-扩散-刻蚀-清先(去PSG)-沉积减反射膜-丝网印刷-烧结-分选-组装以下为制绒工艺1、去损伤层目的：用高温NaOH或KOH去除硅表面的切割损伤层，划痕、手印、杂质等要求：浓度20%，温度80C，时间5min达到：硅片表面减薄10-20μm注意事项：1、浓度保证为20%，要求有补液槽，补充每次清洗的消耗。
2、80C温度要有加热管。
3、30S时间准确控制。
4、有自动盖，减少挥发。
2、温水隔离目的：稀释硅表面或洗篮上残留的碱液。
要求：水50C，时间5min达到：浓碱被稀释注意事项：1、要有鼓泡2、鼓泡要均匀3、换水：a、溢流：1-2方/小时，快排7S，30S上水，补水管口径1寸，水压2kg。
3、A单晶制绒面目的：通过高温低浓度的NaOH/KOH将硅表面腐蚀出均匀的金字塔型表面，减少硅片对光的反射。
要求：在浓度为3%左右时，在80C上下的温度，约25min增加一定量的乙醇，加快溶液反应，起到消除气泡的作用。
达到：硅片表面形成金字塔，大小均匀，单体尺寸2-10μm之间，相邻金字塔之间没有空隙的完整绒面。
工艺要求：有鼓泡，有加热管，循环泵，使溶液均匀，温度均匀，浓度均匀。
注意事项：a、浓度、温度和清洗时间有一定的比例。
b、在制绒过程中不能有鼓泡。
c、测温点靠近硅片中部。
d、从制绒槽到水洗槽的时间控制在20s以内。
（否则在高温状态下残留的碱液会挥发留下硅表面。
B多晶制绒目的：通过恒定温度，较高浓度的酸液制绒（HNO3+HF）要求：浓度60%左右温度：15-20C，时间3-4min达到：硅片表面形成金字塔，大小均匀，单体尺寸2-10μm之间，相邻金字塔之间没有空隙的完整绒面。
注意事项：a、硅与酸反应是放热过程，需要降温，制冷。
b、有循环泵和溢流，保证温度。
工艺流程：注酸——放料——排酸——注水喷淋——鼓泡——提料——排水——注酸c、加自动盖和喷淋：HNO3+HF在高温下有很强的挥发性，有害酸气会会腐蚀设备和损害人体，加盖保护。
硅片清洗技术半导体硅片SC-2清洗技术1 清洗液中的金属附着现象在碱性清洗液中易发生，在酸性溶液中不易发生，并具有较强的去除晶片表面金属的能力，但经SC-1洗后虽能去除Cu等金属，而晶片表面形成的自然氧化膜的附着（特别是Al）问题还未解决。
2 硅片表面经SC-2液洗后，表面Si大部分以O 键为终端结构，形成一层自然氧化膜，呈亲水性。
3 由于晶片表面的SiO2和Si不能被腐蚀，因此不能达到去除粒子的效果。
a.实验表明：据报道将经过SC-2液，洗后的硅片分别放到添加Cu的DHF清洗或HF+H2O2清洗液中清洗、硅片表面的Cu浓度用DHF液洗为1014 原子/cm2，用HF+H2O2洗后为1010 原子/cm2。
即说明用HF+H2O2液清洗去除金属的能力比较强，为此近几年大量报导清洗技术中，常使用HF+H2O2来代替DHF清洗。
半导体硅片DHF清洗技术a. 在DHF洗时，可将由于用SC-1洗时表面生成的自然氧化膜腐蚀掉，而Si几乎不被腐蚀。
b. 硅片最外层的Si几乎是以H 键为终端结构，表面呈疏水性。
c. 在酸性溶液中，硅表面呈负电位，颗粒表面为正电位，由于两者之间的吸引力，粒子容易附着在晶片表面。
d. 去除金属杂质的原理：①用HF清洗去除表面的自然氧化膜，因此附着在自然氧化膜上的金属再一次溶解到清洗液中，同时DHF清洗可抑制自然氧化膜的形成。
故可容易去除表面的Al、Fe、Zn、Ni等金属。
但随自然氧化膜溶解到清洗液中一部分Cu等贵金属（氧化还原电位比氢高），会附着在硅表面，DHF清洗也能去除附在自然氧化膜上的金属氢氧化物。
②实验结果：据报道Al3+、Zn2+、Fe2+、Ni2+ 的氧化还原电位E0 分别是- 1.663V、-0.763V、-0.440V、0.250V 比H+ 的氧化还原电位（E0=0.000V）低，呈稳定的离子状态，几乎不会附着在硅表面。
③如硅表面外层的Si以H 键结构，硅表面在化学上是稳定的，即使清洗液中存在Cu等贵金属离子，也很难发生Si的电子交换，因经Cu等贵金属也不会附着在裸硅表面。
硅片清洗主要内容讲解1、清洗的基本概念和目的。
硅片加工的目的是为器件生产制作一个清洁完美符合要求的使用表面，所谓清洗，就是清洗硅片的表面，去除附着在硅片上的污染物。
2、硅片清洗室的管理与维护；（1）人员流动的管理和清洁室的作业人数。
（2）清洗室内物品器具的管理。
（3）清洗室内其它影响清洗质量因素的管理维护。
如；空气过滤系统、防静电处理、温度与湿度系统等！3、硅片表面沾污的类型；（！）有机杂质沾污；如；胶黏剂、石蜡、油脂等。
（2）颗粒类型杂质沾污；一般来自加工中磨料和环境中的尘粒。
（3）金属杂质沾污；由生产加工的设备引起的金属杂质沾污。
4、硅片清洗处理方法分类；硅片清洗处理方法分为湿法清洗和干法清洗两大类。
而湿法清洗又分为化学清洗和物理清洗两种方法。
化学清洗——利用各种化学试剂对各种杂质的腐蚀、溶解、氧化及络合等作用去除硅片表面的沾污。
物理清洗——硅片的物理清洗法主要指的是利用超声波和兆声波清洗方法。
5、化学清洗的各种试剂的性质应用和分级；（1）有机溶剂清洗；有机溶剂能去除硅片表面的有机杂质沾污。
主要溶液有；甲苯、丙酮、乙醇等。
根据其性质须在使用甲苯、丙酮后在使用乙醇进行处理，最后在用水冲洗。
（2）无机酸及氧化还原清洗；无机酸试剂主要为；盐酸（HCI）、硝酸（HNO3）、硫酸（H2SO4）、氢氟酸（HF）以及过氧化氢（H2O2）—双氧水。
其中过氧化氢主要用于氧化还原清洗。
其它试剂按其本省性质进行应用清洗。
硅片金属清洗主要是利用了它们的强酸性、强腐蚀性、强氧化性的特性从而达到去除表面金属沾污的目的。
（3）化学清洗的分级主要分为优级纯、分析纯和化学纯三个级别。
视清洗的种类和场合进行合理选择。
通常硅片切割片和研磨片的清洗可以使用分析纯试剂，抛光片须用优级纯试剂。
具体试剂分类有国家规定标准。
6、超声波清洗原理、结构和应用要素；原理—提供高频率的震荡波在溶剂中产生气泡和空化效应，利用液体中气泡破裂所产生的冲击来波达到清洗目地。
清洗硅片流程以清洗硅片流程为标题，我们将详细介绍硅片清洗的步骤和方法。
硅片清洗是半导体制造过程中非常关键的一环，因为只有确保硅片表面的干净和纯净，才能保证器件的性能和质量。
下面将详细介绍硅片清洗的步骤和方法。
一、去除有机污染物1. 酸洗：将硅片浸泡在稀酸溶液中，如氢氟酸、硝酸等，以去除有机污染物。
酸洗可以将有机物氧化并去除，但需要注意控制酸浓度和浸泡时间，以免对硅片造成损害。
2. 碱洗：将硅片浸泡在强碱溶液中，如氢氧化钠溶液，以去除酸洗过程中残留的酸性物质和有机污染物。
碱洗还可以去除硅片表面的金属离子和杂质，提高硅片的纯净度。
二、去除无机污染物1. 酸洗：将硅片浸泡在浓酸溶液中，如氢氟酸、硝酸等，以去除无机污染物。
酸洗可以将金属离子和无机杂质溶解掉，并去除硅片表面的氧化物层，使硅片表面更加纯净。
2. 碱洗：将硅片浸泡在强碱溶液中，如氢氧化钠溶液，以去除酸洗过程中残留的酸性物质和无机污染物。
碱洗还可以去除硅片表面的金属离子和杂质，提高硅片的纯净度。
三、超纯水清洗1. 浸泡：将硅片浸泡在超纯水中，可以去除酸洗和碱洗过程中的残留物和离子。
超纯水要经过多级过滤和去离子处理，确保其纯净度达到要求。
2. 喷淋：使用超纯水进行喷淋，可以有效清洗硅片表面的微小颗粒和污染物。
喷淋时要注意水流的速度和角度，以避免对硅片表面造成损伤。
四、干燥1. 自然干燥：将硅片放置在洁净的环境中，通过自然蒸发的方式使其干燥。
这种方法适用于对时间要求不严格的情况。
2. 热干燥：将硅片放入烘箱或使用氮气吹干，以加快干燥速度。
热干燥可以去除硅片表面的水分，避免水分残留导致的氧化和污染。
五、质量检查在清洗完成后，需要对硅片进行质量检查，以确保清洗效果符合要求。
常用的质量检查方法包括显微镜观察、表面轮廓仪测量等。
六、封装保护清洗完成后的硅片需要进行封装保护，以防止再次受到污染和损伤。
常用的封装方法包括真空封装、氮气封装等。
以上就是硅片清洗的流程和方法介绍。

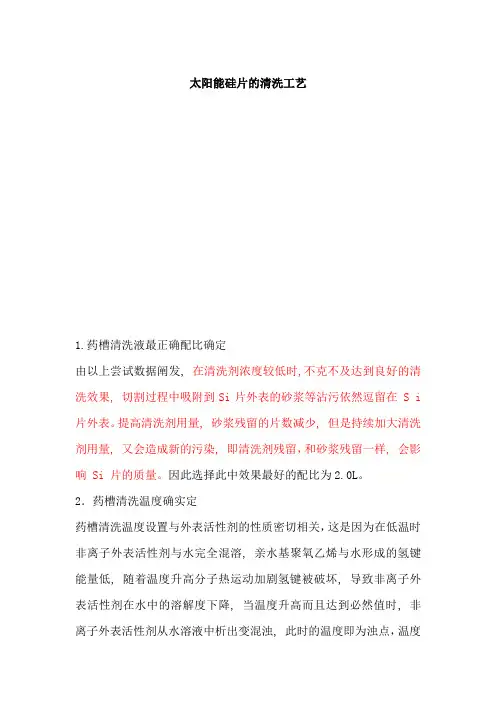

太阳能硅片的清洗工艺1.药槽清洗液最正确配比确定由以上尝试数据阐发, 在清洗剂浓度较低时,不克不及达到良好的清洗效果, 切割过程中吸附到Si片外表的砂浆等沾污依然逗留在 S i 片外表。
提高清洗剂用量, 砂浆残留的片数减少, 但是持续加大清洗剂用量, 又会造成新的污染, 即清洗剂残留，和砂浆残留一样, 会影响 Si 片的质量。
因此选择此中效果最好的配比为2.0L。
2．药槽清洗温度确实定药槽清洗温度设置与外表活性剂的性质密切相关，这是因为在低温时非离子外表活性剂与水完全混溶, 亲水基聚氧乙烯与水形成的氢键能量低, 随着温度升高分子热运动加剧氢键被破坏, 导致非离子外表活性剂在水中的溶解度下降, 当温度升高而且达到必然值时, 非离子外表活性剂从水溶液中析出变混浊, 此时的温度即为浊点，温度对非离子外表活性剂的去污能力的影响是明显的, 研究说明当温度接近于浊点时, 清洗效果最好。
通过尝试得出40-55℃均可, 但45℃为最正确。
3.碱性清洗液与Si的反响选择出产线持续进行清洗一个药槽,从新配清洗液开始每隔1 min测其 pH 值, 所得数据如图。
配置好筹办清洗用的碱性清洗液pH值在 1 2~mm 摆布的气泡, 认为是Si和清洗液中大量存在的-OH 发生如下反响:Si+4OH-→(SiO4)4+2H2-0.3,但是继续测量, pH值将保持在必然程度11. 5-1 2 摆布不再继续下降,这是因为上步反响生成的 (SiO4)4是不不变的, 它在水溶液中继续和水发生如下反响(SiO4)4+ 4H20→Si(OH)4 + 4OH-在式(1)中消耗的OH-得到补充,在反响达到平衡后, OH-底子保持不变,如此清洗液的pH值可以保持在必然范围而不持续下降, 能够获得不变的清洗效果.4.外表沾污的来源Si 片内部的原子摆列整齐有序,每个 Si原子的4个价电子与周围原子的价电子结合构成共价键布局。
但是颠末切割工序后, Si 片外表垂直切片标的目的的共价键遭到破坏而成为悬空键，这种不饱和键处于不不变状态, 具有可以俘获电子或其他原子的能力, 以减低外表能, 达到不变状态。
硅片清洗原理与方法介绍1引言硅片经过切片、倒角、研磨、表面处理、抛光、外延等不同工序加工后，表面已经受到严重的沾污，清洗的目的就是为了去除硅片表面颗粒、金属离子以及有机物等污染。
2硅片清洗的常用方法与技术在半导体器件生产中，大约有20％的工序和硅片清洗有关，而不同工序的清洗要求和目的也是各不相同的，这就必须采用各种不同的清洗方法和技术手段，以达到清洗的目的。
由于晶盟现有的清洗设备均为Wet-bench类型，因此本文重点对湿法化学清洗的基本原理、常用方法及其它与之密切相关的技术手段等进行论述3．1湿法化学清洗化学清洗是指利用各种化学试剂和有机溶剂与吸附在被清洗物体表面上的杂质及油污发生化学反应或溶解作用，或伴以超声、加热、抽真空等物理措施，使杂质从被清除物体的表面脱附（解吸），然后用大量高纯热、冷去离子水冲洗，从而获得洁净表面的过程。
化学清洗又可分为湿法化学清洗和干法化学清洗，其中湿法化学清洗技术在硅片表面清洗中仍处于主导地位，因此有必要首先对湿法化学清洗及与之相关的技术进行全面的介绍。
3．1．1常用化学试剂、洗液的性质常用化学试剂及洗液的去污能力，对于湿法化学清洗的清洗效率有决定性的影响，根据硅片清洗目的和要求选择适当的试剂和洗液是湿法化学清洗的首要步骤。
表一、用以清除particle、metal、organic、nature-oxide的适当化学液3．1．2溶液浸泡法溶液浸泡法就是通过将要清除的硅片放入溶液中浸泡来达到清除表面污染目的的一种方法，它是湿法化学清洗中最简单也是最常用的一种方法。
它主要是通过溶液与硅片表面的污染杂质在浸泡过程中发生化学反应及溶解作用来达到清除硅片表面污染杂质的目的。
选用不同的溶液来浸泡硅片可以达到清除不同类型表面污染杂质的目的。
如采用有机溶剂浸泡来达到去除有机污染的目的，采用1号液（即SC1，包含H2O2、NH3OH化学试剂以及H2O）浸泡来达到清除有机、无机和金属离子的目的，采用2号液（即SC2，包含HCL、H2O2化学试剂以及H2O）浸泡来达到清除AL、Fe、Na等金属离子的目的。
硅片清洗技术随着超大规模集成电路的发展、集成度的不断提高、线宽的不断减小，对硅片表面的洁净度及表面态的要求也越来越高。
要得到高质量的半导体器件，仅仅除去硅片表面的沾污已不再是最终的要求。
在清洗过程中造成的表面化学态、氧化膜厚度、表面粗糙度等已成为同样重要的参数。
目前，通常应用的清洗方法是湿式化学清洗法，即利用有机溶剂、碱性溶液、酸性溶液、表面活性剂等化学试剂，配合兆声、超声、加热等物理措施，使有机物、颗粒、金属等沾污脱离硅片表面，然后用大量的去离子水冲洗，获得洁净的硅片表面的清洗方法。
1.硅片清洗硅片表面沾污是指沉积在硅片表面的粒子、金属、有机物、湿气分子和自然氧化膜的一种或几种。
因为有机物会遮盖部分硅片表面，使氧化层和与之相关的沾污难以去除，清洗的一般思路是首先去除表面的有机沾污,然后溶解氧化层（因为氧化层是'沾污陷阱'，也会引入外延缺陷）,最后再去除颗粒、金属沾污，同时使表面钝化。
2.清洗技术的最新发展2.1电解离子水清洗硅片用电解的方法将超净水或添加电解质的超净水分解为阴离子和阳离子，并通过调节电解液的浓度、电流密度等来控制其pH值和氧化还原电位，得到所需要的强氧化性溶液或强还原性溶液，以达到去除硅片表面的有机物、颗粒和金属的作用。
此清洗方法可大幅度地减少化学试剂的用量，而且也减少了冲洗用的超净水的用量，简化了回收再利用所需的设备，既降低成本，又减少对环境的污染。
电解粒子水的使用将有可能是未来硅片清洗的重要发展方向。
2.2只用HF清洗或简化常规工艺后最后用HF清洗在湿式清洗工艺中，硅片表面都有一层化学氧化膜，这层氧化膜是主要的沾污源。
如果没有这层氧化膜可大大降低金属、有机物等沾污。
只用HF清洗或简化常规工艺后最后用HF清洗，可通过降低与周围环境的接触来获得一个理想的钝化表面，减少颗粒吸附在敏感的疏水性表面上。
这就对清洗工艺设备提出了多方面的要求。
目前较成功的是苏州华林科纳公司的清洗设备，它将所有的清洗工艺步骤（清洗和干燥）结合在一个工艺槽中，大大地减少了硅片与空气的接触。
硅片清洗原理与方法介绍1引言硅片经过切片、倒角、研磨、表面处理、抛光、外延等不同工序加工后，表面已经受到严重的沾污，清洗的目的就是为了去除硅片表面颗粒、金属离子以及有机物等污染。
2硅片清洗的常用方法与技术在半导体器件生产中，大约有20％的工序和硅片清洗有关，而不同工序的清洗要求和目的也是各不相同的，这就必须采用各种不同的清洗方法和技术手段，以达到清洗的目的。
由于晶盟现有的清洗设备均为Wet-bench类型，因此本文重点对湿法化学清洗的基本原理、常用方法及其它与之密切相关的技术手段等进行论述3．1湿法化学清洗化学清洗是指利用各种化学试剂和有机溶剂与吸附在被清洗物体表面上的杂质及油污发生化学反应或溶解作用，或伴以超声、加热、抽真空等物理措施，使杂质从被清除物体的表面脱附（解吸），然后用大量高纯热、冷去离子水冲洗，从而获得洁净表面的过程。
化学清洗又可分为湿法化学清洗和干法化学清洗，其中湿法化学清洗技术在硅片表面清洗中仍处于主导地位，因此有必要首先对湿法化学清洗及与之相关的技术进行全面的介绍。
3．1．1常用化学试剂、洗液的性质常用化学试剂及洗液的去污能力，对于湿法化学清洗的清洗效率有决定性的影响，根据硅片清洗目的和要求选择适当的试剂和洗液是湿法化学清洗的首要步骤。
CL2+UV（〈400nm〉表一、用以清除particle、metal、organic、nature-oxide的适当化学液3．1．2溶液浸泡法溶液浸泡法就是通过将要清除的硅片放入溶液中浸泡来达到清除表面污染目的的一种方法，它是湿法化学清洗中最简单也是最常用的一种方法。
它主要是通过溶液与硅片表面的污染杂质在浸泡过程中发生化学反应及溶解作用来达到清除硅片表面污染杂质的目的。
选用不同的溶液来浸泡硅片可以达到清除不同类型表面污染杂质的目的。
如采用有机溶剂浸泡来达到去除有机污染的目的，采用1号液（即SC1，包含H2O2、NH3OH化学试剂以及H2O）浸泡来达到清除有机、无机和金属离子的目的，采用2号液（即SC2，包含HCL、H2O2化学试剂以及H2O）浸泡来达到清除AL、Fe、Na等金属离子的目的。
