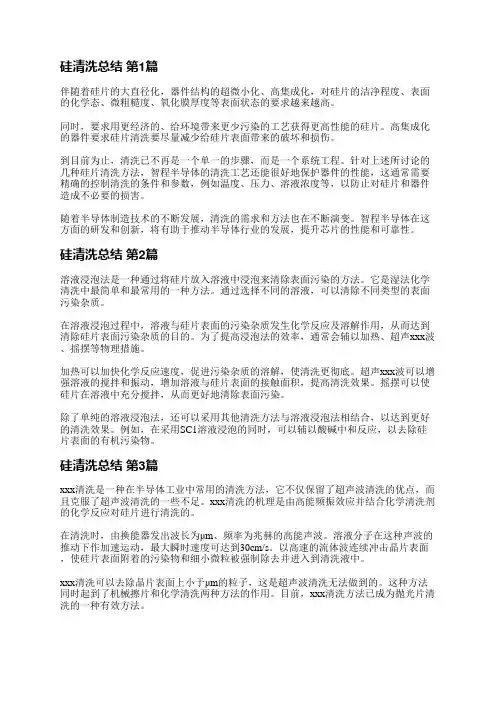

半导体硅的清洗总结(标出重点了)

半导体工艺lp-概述说明以及解释1.引言1.1 概述半导体工艺(LP)是指在半导体制造过程中使用的一种工艺流程，旨在将半导体材料转化为各种电子器件，例如集成电路（IC）和二极管等。

随着人们对电子产品需求的不断增长，半导体工艺也在不断发展和完善。

半导体工艺(LP)的核心目标是控制半导体材料的结构和性质，以确保电子器件的可靠性和性能优良。

半导体材料通常是由硅（Si）等元素构成的，它们具有半导体特性，可以在一定条件下对电流进行控制。

因此，半导体工艺的关键在于如何通过不同的工艺步骤来精确地控制半导体材料的特性。

半导体工艺(LP)主要包括以下几个方面。

首先是半导体基片的准备，通过将硅片切割成适当的大小和形状，以便后续的工艺步骤。

接下来是半导体材料的清洗和化学处理，以去除表面的不纯物质，并改善材料的质量。

然后是沉积一层绝缘膜或者金属膜，以实现器件的绝缘和导电功能。

在这之后，通过光刻和蚀刻等步骤，将器件的结构和电路图案在半导体材料上进行精确的定义和制造。

最后是添加金属连接层和进行封装，以便将半导体芯片连接到外部电路系统。

尽管半导体工艺(LP)的流程非常复杂，但它是现代电子技术的重要组成部分。

通过不断优化工艺流程和开发新的半导体材料，人们能够制造出更小、更快和更高性能的半导体器件，推动了电子产品的创新和发展。

未来，随着新技术的出现，半导体工艺(LP)也将继续发展，为人们带来更多的惊喜和机遇。

1.2 文章结构文章结构部分是为了给读者提供一个整体的概览，让读者对整篇文章的结构和内容有一个清晰的了解。

在本文中，文章结构主要包括引言、正文和结论三个部分。

引言部分主要是对整篇文章的背景和目的进行简要介绍。

在这一部分中，我们将概述半导体工艺lp的重要性和应用领域，并介绍本文的结构和内容安排。

正文部分是文章的核心，主要分为四个要点。

在这些要点中，我们将详细介绍半导体工艺lp的相关概念、原理、工艺流程以及相关技术。

我们将依次介绍第一个要点、第二个要点、第三个要点和第四个要点，以期能够全面而清晰地呈现半导体工艺lp的知识。

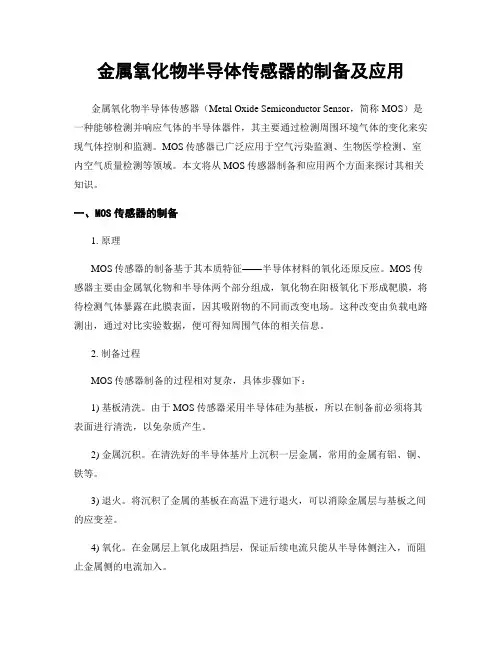

金属氧化物半导体传感器的制备及应用金属氧化物半导体传感器（Metal Oxide Semiconductor Sensor，简称MOS）是一种能够检测并响应气体的半导体器件，其主要通过检测周围环境气体的变化来实现气体控制和监测。

MOS传感器已广泛应用于空气污染监测、生物医学检测、室内空气质量检测等领域。

本文将从MOS传感器制备和应用两个方面来探讨其相关知识。

一、MOS传感器的制备1. 原理MOS传感器的制备基于其本质特征——半导体材料的氧化还原反应。

MOS传感器主要由金属氧化物和半导体两个部分组成，氧化物在阳极氧化下形成靶膜，将待检测气体暴露在此膜表面，因其吸附物的不同而改变电场。

这种改变由负载电路测出，通过对比实验数据，便可得知周围气体的相关信息。

2. 制备过程MOS传感器制备的过程相对复杂，具体步骤如下：1) 基板清洗。

由于MOS传感器采用半导体硅为基板，所以在制备前必须将其表面进行清洗，以免杂质产生。

2) 金属沉积。

在清洗好的半导体基片上沉积一层金属，常用的金属有铝、铜、铁等。

3) 退火。

将沉积了金属的基板在高温下进行退火，可以消除金属层与基板之间的应变差。

4) 氧化。

在金属层上氧化成阻挡层，保证后续电流只能从半导体侧注入，而阻止金属侧的电流加入。

5) 接触阳极/ 阳极氧化。

在氧化的铝层上形成铝阳极，通过阳极氧化处理，生成微米级的氧化铝靶膜。

6) 样品制备。

将样品放入靶膜内暴露，并用负载电路测量微小电压信号的变化。

二、MOS传感器的应用MOS传感器在生活中应用广泛，例如在室内环境检测、生物医学实验和空气污染监测等领域经常被使用。

这里简单介绍一下MOS传感器在汽车尾气中的应用。

汽车尾气是环境污染的重要来源之一，其中含有废气、有毒气体等多种有害气体。

MOS传感器可以快速检测并监测汽车尾气中的有害气体，以帮助减少环境污染。

具体步骤如下：1) 采集尾气。

第一步，将汽车发动机排放的尾气样品采集到采样器中。

半导体碳化硅(sic) 关键设备和材料技术进展的详解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!半导体碳化硅(SiC) 关键设备和材料技术进展的详解引言半导体碳化硅(SiC)作为下一代功率半导体材料，其在电力电子、光电子和汽车电子等领域具有巨大的潜力。

半导体设备使用操作指南第1章设备概述与安全操作准则 (3)1.1 设备简介及主要功能参数 (3)1.1.1 设备简介 (3)1.1.2 主要功能参数 (4)1.2 安全操作注意事项 (4)1.2.1 操作前准备 (4)1.2.2 操作过程中注意事项 (4)1.2.3 操作后注意事项 (4)1.3 紧急情况处理 (4)1.3.1 电气火灾 (4)1.3.2 化学品泄漏 (5)1.3.3 设备故障 (5)1.3.4 人员伤害 (5)第2章设备开机与关机操作 (5)2.1 开机前准备 (5)2.2 开机操作流程 (5)2.3 关机操作流程 (6)第3章设备基本操作与调整 (6)3.1 设备操作界面介绍 (6)3.2 设备运行模式选择 (6)3.3 参数调整与优化 (7)第4章芯片装载与卸载 (7)4.1 芯片装载操作步骤 (7)4.1.1 准备工作 (7)4.1.2 装载芯片 (8)4.1.3 检查芯片 (8)4.2 芯片卸载操作步骤 (8)4.2.1 准备工作 (8)4.2.2 卸载芯片 (8)4.2.3 检查设备 (8)4.3 芯片装载与卸载注意事项 (8)第5章设备维护与保养 (8)5.1 设备日常清洁与保养 (8)5.1.1 日常清洁 (9)5.1.2 日常保养 (9)5.2 设备关键部件的检查与更换 (9)5.2.1 关键部件检查 (9)5.2.2 关键部件更换 (9)5.3 设备故障排除与维修 (9)5.3.1 故障排除 (9)5.3.2 设备维修 (10)第6章晶圆加工操作流程 (10)6.1 晶圆加工基本步骤 (10)6.1.1 载入晶圆 (10)6.1.2 清洗晶圆 (10)6.1.3 晶圆预处理 (10)6.1.4 光刻 (10)6.1.5 刻蚀 (10)6.1.6 离子注入 (10)6.1.7 化学气相沉积 (10)6.1.8 平坦化 (10)6.1.9 镀膜 (11)6.1.10 光刻、刻蚀（重复步骤） (11)6.1.11 去胶 (11)6.1.12 检验 (11)6.1.13 取出晶圆 (11)6.2 晶圆加工参数设置 (11)6.2.1 设备参数 (11)6.2.2 工艺参数 (11)6.2.3 光刻参数 (11)6.2.4 刻蚀参数 (11)6.2.5 离子注入参数 (11)6.2.6 化学气相沉积参数 (11)6.3 晶圆加工质量控制 (11)6.3.1 设备维护 (11)6.3.2 工艺监控 (11)6.3.3 晶圆检测 (12)6.3.4 数据记录与分析 (12)6.3.5 质量反馈机制 (12)第7章腐蚀与清洗工艺操作 (12)7.1 腐蚀工艺操作步骤 (12)7.1.1 准备工作 (12)7.1.2 腐蚀操作流程 (12)7.2 清洗工艺操作步骤 (12)7.2.1 准备工作 (12)7.2.2 清洗操作流程 (12)7.3 腐蚀与清洗工艺参数优化 (13)7.3.1 腐蚀参数优化 (13)7.3.2 清洗参数优化 (13)第8章光刻工艺操作 (13)8.1 光刻工艺基本步骤 (13)8.1.1 清洗硅片 (13)8.1.2 涂覆光刻胶 (13)8.1.3 前烘 (14)8.1.4 曝光 (14)8.1.5 显影 (14)8.1.6 蚀刻 (14)8.1.7 去胶 (14)8.2 光刻胶涂覆与曝光操作 (14)8.2.1 光刻胶涂覆 (14)8.2.2 曝光操作 (14)8.3 显影与蚀刻工艺操作 (14)8.3.1 显影操作 (14)8.3.2 蚀刻操作 (15)第9章焊接与封装工艺操作 (15)9.1 焊接工艺操作步骤 (15)9.1.1 准备工作 (15)9.1.2 焊接操作 (15)9.1.3 焊接后处理 (15)9.2 封装工艺操作步骤 (15)9.2.1 准备工作 (15)9.2.2 封装操作 (16)9.2.3 封装后处理 (16)9.3 焊接与封装质量检测 (16)9.3.1 焊接质量检测 (16)9.3.2 封装质量检测 (16)第10章设备数据备份与恢复 (16)10.1 数据备份操作步骤 (16)10.1.1 准备工作 (16)10.1.2 启动备份程序 (16)10.1.3 选择备份内容 (16)10.1.4 设置备份参数 (17)10.1.5 开始备份 (17)10.1.6 完成备份 (17)10.2 数据恢复操作步骤 (17)10.2.1 准备工作 (17)10.2.2 启动恢复程序 (17)10.2.3 选择恢复内容 (17)10.2.4 设置恢复参数 (17)10.2.5 开始恢复 (17)10.2.6 完成恢复 (17)10.3 数据备份与恢复注意事项 (18)第1章设备概述与安全操作准则1.1 设备简介及主要功能参数1.1.1 设备简介本文所指半导体设备，主要是指用于半导体制造领域的各类设备，如清洗设备、涂胶设备、显影设备、蚀刻设备和掺杂设备等。

苏州⼤学半导体⼯艺复习期末复习半导体⼯艺期末复习针对性总结第⼀部分：论述题1、集成电路的⼯艺集成：晶体⽣长（外延）、薄膜氧化、⽓相沉积、光刻、扩散、离⼦注⼊、刻蚀以及⾦属化等。

☆2、⼯艺⽬的：①形成薄膜：化学反应，PVD，CVD，旋涂，电镀；②光刻：实现图形的过渡转移；③刻蚀：最后的图形转移；④改变薄膜：注⼊，扩散，退⽕；3、单晶硅制备的⽅法：直拉法、磁控直拉技术、悬浮区熔法（FZ）。

☆4、直拉法的关键步骤以及优缺点（1）关键步骤：熔硅、引晶、收颈、放肩、等径⽣长、收晶。

熔硅：将坩埚内多晶料全部熔化；引晶：先预热籽晶达到结晶温度后引出结晶；收颈：排除接触不良引起的多晶和尽量消除籽晶内原有位错的延伸；放肩：略降低温度（15-42℃），让晶体逐渐长到所需的直接为⽌；等径⽣长：提⾼拉速收肩，收肩后保持晶体直径不变，就是等径⽣长；收晶：拉速不变、升⾼熔体温度或熔体温度不变、加速拉速，使晶体脱离熔体液⾯。

（2）优点：①所⽣长单晶的直径较⼤，成本相对较低；②通过热场调整及晶体转速、坩埚转速等⼯艺参数的优化，可较好控制电阻率径向均匀性。

（3）缺点：⽯英坩埚内壁被熔硅侵蚀及⽯墨保温加热元件的影响，易引⼊氧、碳等杂质，不易⽣长⾼电阻率的单晶。

5、磁控直拉技术的优点：①减少温度波动；②减轻熔硅与坩埚作⽤；③降低了缺陷密度，氧的含量；④使扩散层厚度增⼤；⑤提⾼了电阻分布的均匀性。

6、悬浮区熔法制备单晶体：特点：①不需要坩埚，污染少；②制备的单晶硅杂质浓度⽐直拉法更低；③主要⽤于需要⾼电阻率材料的器件。

缺点：单晶直径不及CZ法☆7、晶体⽣长产⽣的缺陷种类及影响种类：点缺陷、线缺陷、⾯缺陷、体缺陷；影响：点缺陷…… 影响杂质的扩散运动；线缺陷…… ⾦属杂质容易在线缺陷处析出，劣化器件性能；⾯缺陷…… 不能⽤于制作集成电路；体缺陷…… 不能⽤于制作集成电路。

8、外延⽣长①常⽤的外延技术：化学⽓相淀积（CVD）、分⼦束外延（MBE）。

《半导体制造过程的批间控制和性能监控》读书札记目录一、内容描述 (2)1.1 背景介绍 (2)1.2 研究目的与意义 (3)二、半导体制造过程概述 (4)2.1 半导体制造流程 (6)2.2 每个阶段的工艺要点 (7)三、批间控制的重要性 (9)3.1 影响产品质量的因素 (10)3.2 如何实现有效的批间控制 (11)四、性能监控在半导体制造中的作用 (12)4.1 性能监控的定义与目的 (13)4.2 监控方法与技术 (15)五、批间控制和性能监控的策略与技术 (16)5.1 控制策略 (18)5.2 监控技术 (19)5.2.1 预测性维护 (21)5.2.2 实时监控系统 (22)六、实际案例分析 (23)6.1 国内外半导体制造企业的案例 (25)6.2 案例分析 (26)七、挑战与未来趋势 (27)7.1 当前面临的挑战 (28)7.2 未来发展趋势与展望 (30)八、结论 (31)8.1 研究成果总结 (33)8.2 对未来研究的建议 (33)一、内容描述《半导体制造过程的批间控制和性能监控》是一本深入探讨半导体制造领域中质量控制与性能监测的重要著作。

本书通过对半导体制造过程的全面剖析，揭示了批间控制的关键性和性能监控的重要性。

本书共分为七个章节，详细阐述了半导体制造过程中从原材料到最终产品的全方位控制策略。

“批间控制”主要介绍了如何在生产过程中确保产品质量的一致性和稳定性，通过精确的工艺参数控制、严格的质量检测以及有效的设备维护，实现了对制造过程的全面监控和管理。

“性能监控”则侧重于评估半导体产品的性能指标，包括电学性能、光学性能和机械性能等，并通过实时数据采集和分析，及时发现潜在问题并采取相应措施，确保产品在满足性能要求的同时，也符合质量标准。

1.1 背景介绍随着信息技术的飞速发展，半导体作为现代电子产业的核心组成部分，其制造工艺和技术水平日益受到重视。

半导体制造是一个高度复杂且精细的过程，涉及多个环节和多种材料，任何环节的微小变化都可能影响到最终产品的性能和质量。

半导体制造技术复习总结半导体制造技术复习总结第⼀章半导体产业介绍1、集成电路制造的不同阶段：硅⽚制备、硅⽚制造、硅⽚测试/拣选、装配与封装、终测；2、硅⽚制造：清洗、成膜、光刻、刻蚀、掺杂；3、半导体趋势：提⾼芯⽚性能、提⾼芯⽚可靠性、降低芯⽚价格；4、摩尔定律：⼀个芯⽚上的晶体管数量⼤约每18个⽉翻⼀倍。

5、半导体趋势：①提⾼芯⽚性能：a关键尺⼨（CD）－等⽐例缩⼩（Scale down)b每块芯⽚上的元件数－更多 c 功耗－更⼩②提⾼芯⽚可靠性： a⽆颗粒净化间的使⽤ b控制化学试剂纯度c分析制造⼯艺 d硅⽚检测和微芯⽚测试e芯⽚制造商成⽴联盟以提⾼系统可靠性③降低芯⽚价格：a.50年下降1亿倍 b减少特征尺⼨＋增加硅⽚直径c半导体市场的⼤幅度增长（规模经济）第⼆章半导体材料特性6、最常见、最重要半导体材料－硅：a.硅的丰裕度 b.更⾼的熔化温度允许更宽的⼯艺容限c.更宽的⼯作温度范围d.氧化硅的⾃然⽣成7、GaAs的优点：a.⽐硅更⾼的电⼦迁移率; b.减少寄⽣电容和信号损耗; c.集成电路的速度⽐硅制成的电路更快; d.材料电阻率更⼤，在GaAs衬底上制造的半导体器件之间很容易实现隔离，不会产⽣电学性能的损失；e.⽐硅有更⾼的抗辐射性能。

GaAs的缺点： a.缺乏天然氧化物；b.材料的脆性； c.由于镓的相对匮乏和提纯⼯艺中的能量消耗，GaAs的成本相当于硅的10倍； d.砷的剧毒性需要在设备、⼯艺和废物清除设施中特别控制。

第三章器件技术8、等⽐例缩⼩:所有尺⼨和电压都必须在通过设计模型应⽤时统⼀缩⼩。

第四章硅和硅⽚制备9、⽤来做芯⽚的⾼纯硅称为半导体级硅(semiconductor-grade silicon, SGS)或电⼦级硅西门⼦⼯艺：1.⽤碳加热硅⽯来制备冶⾦级硅SiC(s)+SiO2(s) Si(l)+SIO(g)+CO(g)2.将冶⾦级硅提纯以⽣成三氯硅烷Si(s)+3HCl(g) SiHCl3(g)+H2(g)3.通过三氯硅烷和氢⽓反应来⽣成SGS SiHCl3(g)+H2(g) Si(s)+3HCl(g)10、单晶硅⽣长：把多晶块转变成⼀个⼤单晶，并给予正确的定向和适量的N型或P型掺杂，叫做晶体⽣长。
