半导体工艺化学实验报告半导体工艺化学实验报告在我们平凡的日常里，报告的适用范围越来越广泛，报告包含标题、正文、结尾等。
其实写报告并没有想象中那么难，以下是帮大家的半导体工艺化学实验报告，仅供参考，希望能够帮助到大家。
实验名称：硅片的清洗实验目的：1.熟悉清洗设备2.掌握清洗流程以及清洗前预准备实验设备：1.半导体兆声清洗机（SFQ-1006T）2.SC-1；SC-2清洗的目的在于清除表面污染杂质，包括有机物和无机物。
这些杂质有的以原子状态或离子状态，有的以薄膜形式或颗粒形式存在于硅片表面。
有机污染包括光刻胶、有机溶剂残留物、合成蜡和人接触器件、工具、器皿带来的油脂或纤维。
无机污染包括重金属金、铜、铁、铬等，严重影响少数载流子寿命和表面电导；碱金属如钠等，引起严重漏电；颗粒污染包括硅渣、尘埃、细菌、微生物、有机胶体纤维等，会导致各种缺陷。
清除污染的方法有物理清洗和化学清洗两种。
我们这里所用的的`是化学清洗。
清洗对于微米及深亚微米超大规模集成电路的良率有着极大 ___。
SC-1及SC-2对于清除颗粒及金属颗粒有着显著的作用。
仪器准备：①烧杯的清洗、干燥②清洗机的预准备：开总闸门、开空气压缩机；开旋转总电源（清洗设备照明自动开启）；将急停按钮旋转拉出，按下旁边电源键；缓慢开启超纯水开关，角度小于45o；根据需要给1#、2#槽加热，正式试验前提前一小时加热，加热上限为200o。
本次实验中选用了80℃为反应温度。
③SC-1及SC-2的配置：我们配制体积比例是1:2:5，所以选取溶液体积为160ml，对SC-1 NH4OH：H2O2：H2O=20:40:100ml，对SC-2 HCl：H2O2：H2O=20:40:100ml。
① 1#号槽中放入装入1号液的烧杯，待温度与槽中一样后，放入硅片，加热10min,然后超纯水清洗。
② 2#号槽中放入装入2号液的烧杯，待温度与槽中一样后，放入硅片，加热10min,然后超纯水清洗。
硅片清洗的方法一、硅片清洗的重要性硅片清洗是半导体器件制造中最重要最频繁的步骤，而且其效率将直接影响到器件的成品率、性能和可靠性。
现在人们已研制出了很多种可用于硅片清洗的工艺方法和技术，常见的有：湿法化学清洗、超声清洗法、兆声清洗法、鼓泡清洗法、擦洗法、高压喷射法、离心喷射法、流体力学法、流体动力学法、干法清洗、微集射束流法、激光束清洗、冷凝喷雾技术、气相清洗、非浸润液体喷射法、硅片在线真空清洗技术、RCA标准清洗、等离子体清洗、原位水冲洗法等。
这些方法和技术现已广泛应用于硅片加工和器件制造中的硅片清洗。
表面沾污指硅表面上沉积有粒子、金属、有机物、湿气分子和自然氧化物等的一种或几种。
超纯表面定义为没有沾污的表面, 或者是超出检测量极限的表面。
二、硅片的表面状态与洁净度问题：硅片的真实表面由于暴露在环境气氛中发生氧化及吸附，其表面往往有一层很薄的自然氧化层，厚度为几个埃、几十个埃甚至上百埃。
真实的硅片表面是内表面和外表面的总合，内表面是硅与自然氧化层的界面，。
外表面是自然氧化层与环境气氛的界面，它也存在一些表面能级，并吸附一些污染杂质原子，而且不同程度地受到内表面能级的影响，可以与内表面交换电荷，外表面的吸附现象是复杂的。
完好的硅片清洗总是去除沾污在硅片表面的微粒和有害膜层，代之以氧化物的、氯化物的或其它挥发元素(或分子)的连续无害膜层，即具有原子均质的膜层。
硅片表面达到原子均质的程度越高．洁净度越高。
三、硅片表面沾污杂质的来源和分类：在硅片加工及器件制造过程中，所有与硅片接麓的外部媒介都是硅片沾污杂质的可能来源。
这主要包括以下几方面：硅片加工成型过程中的污染，环境污染，水造成的污染，试剂带来的污染，工业气体造成的污染，工艺本身造成的污染，人体造成的污染等。
表1.硅片表面沾污杂质的分类四、清洗方法（一）RCA清洗：RCA 由Werner Kern 于1965年在N.J.Princeton 的RCA 实验室首创, 并由此得名。

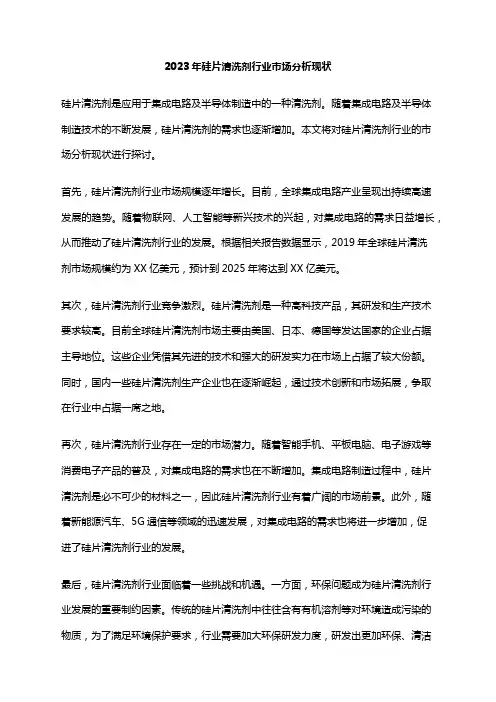

2023年硅片清洗剂行业市场分析现状硅片清洗剂是应用于集成电路及半导体制造中的一种清洗剂。
随着集成电路及半导体制造技术的不断发展，硅片清洗剂的需求也逐渐增加。
本文将对硅片清洗剂行业的市场分析现状进行探讨。
首先，硅片清洗剂行业市场规模逐年增长。
目前，全球集成电路产业呈现出持续高速发展的趋势。
随着物联网、人工智能等新兴技术的兴起，对集成电路的需求日益增长，从而推动了硅片清洗剂行业的发展。
根据相关报告数据显示，2019年全球硅片清洗剂市场规模约为XX亿美元，预计到2025年将达到XX亿美元。
其次，硅片清洗剂行业竞争激烈。
硅片清洗剂是一种高科技产品，其研发和生产技术要求较高。
目前全球硅片清洗剂市场主要由美国、日本、德国等发达国家的企业占据主导地位。
这些企业凭借其先进的技术和强大的研发实力在市场上占据了较大份额。
同时，国内一些硅片清洗剂生产企业也在逐渐崛起，通过技术创新和市场拓展，争取在行业中占据一席之地。
再次，硅片清洗剂行业存在一定的市场潜力。
随着智能手机、平板电脑、电子游戏等消费电子产品的普及，对集成电路的需求也在不断增加。
集成电路制造过程中，硅片清洗剂是必不可少的材料之一，因此硅片清洗剂行业有着广阔的市场前景。
此外，随着新能源汽车、5G通信等领域的迅速发展，对集成电路的需求也将进一步增加，促进了硅片清洗剂行业的发展。
最后，硅片清洗剂行业面临着一些挑战和机遇。
一方面，环保问题成为硅片清洗剂行业发展的重要制约因素。
传统的硅片清洗剂中往往含有有机溶剂等对环境造成污染的物质，为了满足环境保护要求，行业需要加大环保研发力度，研发出更加环保、清洁的产品。
另一方面，随着技术的不断进步，硅片清洗剂行业也面临着机遇。
例如，超声波清洗、化学机械抛光等新技术的出现，为行业带来了新的发展机遇。
总结来说，硅片清洗剂行业是一个不断发展的行业，市场规模逐年增长。
虽然存在一定的竞争激烈和环境压力，但是行业中仍然存在着广阔的市场潜力和发展机遇。

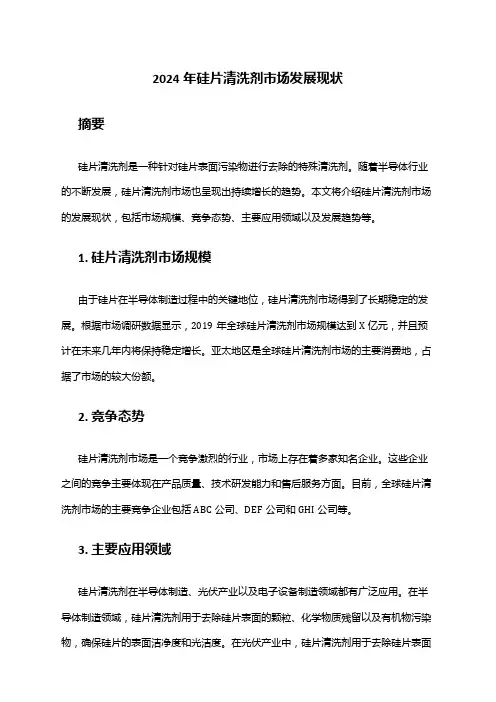

2024年硅片清洗剂市场发展现状摘要硅片清洗剂是一种针对硅片表面污染物进行去除的特殊清洗剂。
随着半导体行业的不断发展，硅片清洗剂市场也呈现出持续增长的趋势。
本文将介绍硅片清洗剂市场的发展现状，包括市场规模、竞争态势、主要应用领域以及发展趋势等。
1. 硅片清洗剂市场规模由于硅片在半导体制造过程中的关键地位，硅片清洗剂市场得到了长期稳定的发展。
根据市场调研数据显示，2019年全球硅片清洗剂市场规模达到X亿元，并且预计在未来几年内将保持稳定增长。
亚太地区是全球硅片清洗剂市场的主要消费地，占据了市场的较大份额。
2. 竞争态势硅片清洗剂市场是一个竞争激烈的行业，市场上存在着多家知名企业。
这些企业之间的竞争主要体现在产品质量、技术研发能力和售后服务方面。
目前，全球硅片清洗剂市场的主要竞争企业包括ABC公司、DEF公司和GHI公司等。
3. 主要应用领域硅片清洗剂在半导体制造、光伏产业以及电子设备制造领域都有广泛应用。
在半导体制造领域，硅片清洗剂用于去除硅片表面的颗粒、化学物质残留以及有机物污染物，确保硅片的表面洁净度和光洁度。
在光伏产业中，硅片清洗剂用于去除硅片表面的灰尘、油脂和污渍，提高光伏组件的发电效率。
在电子设备制造领域，硅片清洗剂用于清洗电子元件和电路板，确保电子设备的正常运行。
4. 发展趋势未来几年，硅片清洗剂市场将呈现以下几个发展趋势：•技术升级：随着半导体行业的不断发展，对硅片清洗剂的技术要求也在不断提高，未来市场将迎来更先进、更高效的清洗剂产品。
•环保意识提升：随着环境保护意识的增强，对硅片清洗剂的环境友好性要求也在提高，未来市场将更加注重研发环保型清洗剂。
•区域市场发展：亚太地区是硅片清洗剂市场的主要消费地，未来该地区市场将继续保持稳定增长，并且新兴市场如拉丁美洲和中东地区也有望成为硅片清洗剂市场的新增长点。
结论随着半导体行业的不断发展，硅片清洗剂市场将继续保持稳定的增长，并且面临技术升级、环保意识提升和区域市场发展等发展趋势。
硅片清洗工艺原理及现状硅片清洗工艺是半导体工业中非常重要的一项工艺，它主要用于去除硅片表面的杂质和污染物，保证硅片表面的纯净度和光洁度，从而提高半导体器件的制造质量和性能。
本文将从硅片清洗工艺的原理和现状两个方面进行探讨。
一、硅片清洗工艺的原理硅片清洗工艺的原理可以分为物理清洗和化学清洗两个方面。
物理清洗主要是通过机械力和流体力的作用，去除硅片表面的颗粒、尘埃等杂质。
常见的物理清洗方法有超声波清洗、喷洗清洗和旋转清洗等。
其中，超声波清洗是一种利用超声波的高能量和高频率振动来产生液体中的微小气泡，从而形成强大的冲击力和剥离力，将硅片表面的污染物剥离下来的方法。
喷洗清洗则是通过高速喷射的液体流动来冲击和清洗硅片表面的污染物。
旋转清洗则是将硅片浸泡在清洗液中，通过旋转硅片来增加清洗液与硅片表面的接触面积，从而加强清洗效果。
化学清洗主要是利用化学反应来去除硅片表面的有机和无机污染物。
常见的化学清洗方法有酸洗、碱洗和氧化洗等。
酸洗是通过将硅片浸泡在酸性溶液中，利用酸对污染物进行化学反应，从而去除硅片表面的有机和无机污染物。
碱洗则是利用碱性溶液对硅片表面的污染物进行中和和溶解，从而实现清洗的目的。
氧化洗则是将硅片置于氧化剂溶液中，利用氧化剂对硅片表面的污染物进行氧化和溶解。
二、硅片清洗工艺的现状硅片清洗工艺已经非常成熟，并且在半导体工业中得到广泛应用。
随着半导体器件的不断发展和制造工艺的不断进步，硅片清洗工艺也在不断改进和创新。
在物理清洗方面，超声波清洗是目前最常用的物理清洗方法之一。
它具有清洗效果好、能耗低的优点，可以在不损伤硅片表面的情况下去除硅片表面的污染物。
此外，喷洗清洗和旋转清洗也得到了广泛的应用。
在化学清洗方面，酸洗和碱洗仍然是主要的化学清洗方法。
但是，由于酸洗和碱洗会产生大量的废液和废气，对环境造成污染，因此研究人员正在寻找更环保的清洗方法。
例如，一些研究者正在开发利用超临界流体进行清洗的方法，超临界流体具有较高的溶解能力和较低的粘度，可以更彻底地去除硅片表面的污染物，并且不会对环境造成污染。

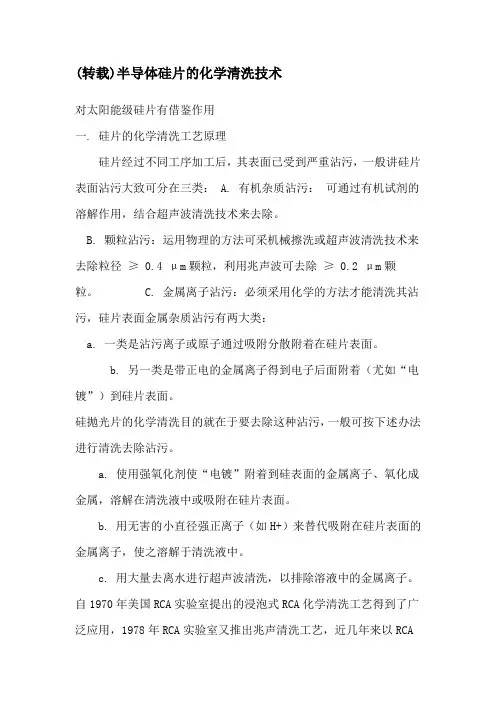

(转载)半导体硅片的化学清洗技术对太阳能级硅片有借鉴作用一. 硅片的化学清洗工艺原理硅片经过不同工序加工后，其表面已受到严重沾污，一般讲硅片表面沾污大致可分在三类： A. 有机杂质沾污：可通过有机试剂的溶解作用，结合超声波清洗技术来去除。
B. 颗粒沾污：运用物理的方法可采机械擦洗或超声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒。
C. 金属离子沾污：必须采用化学的方法才能清洗其沾污，硅片表面金属杂质沾污有两大类：a. 一类是沾污离子或原子通过吸附分散附着在硅片表面。
b. 另一类是带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。
硅抛光片的化学清洗目的就在于要去除这种沾污，一般可按下述办法进行清洗去除沾污。
a. 使用强氧化剂使“电镀”附着到硅表面的金属离子、氧化成金属，溶解在清洗液中或吸附在硅片表面。
b. 用无害的小直径强正离子（如H+）来替代吸附在硅片表面的金属离子，使之溶解于清洗液中。
c. 用大量去离水进行超声波清洗，以排除溶液中的金属离子。
自1970年美国RCA实验室提出的浸泡式RCA化学清洗工艺得到了广泛应用，1978年RCA实验室又推出兆声清洗工艺，近几年来以RCA清洗理论为基础的各种清洗技术不断被开发出来，例如：⑴ 美国FSI公司推出离心喷淋式化学清洗技术。
⑵ 美国原CFM公司推出的Full-Flow systems封闭式溢流型清洗技术。
⑶ 美国VERTEQ公司推出的介于浸泡与封闭式之间的化学清洗技术（例Goldfinger Mach2清洗系统）。
⑷ 美国SSEC公司的双面檫洗技术（例M3304 DSS清洗系统）。
⑸ 曰本提出无药液的电介离子水清洗技术（用电介超纯离子水清洗）使抛光片表面洁净技术达到了新的水平。
⑹ 以HF / O3为基础的硅片化学清洗技术。
目前常用H2O2作强氧化剂，选用HCL作为H+的来源用于清除金属离子。
SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除。

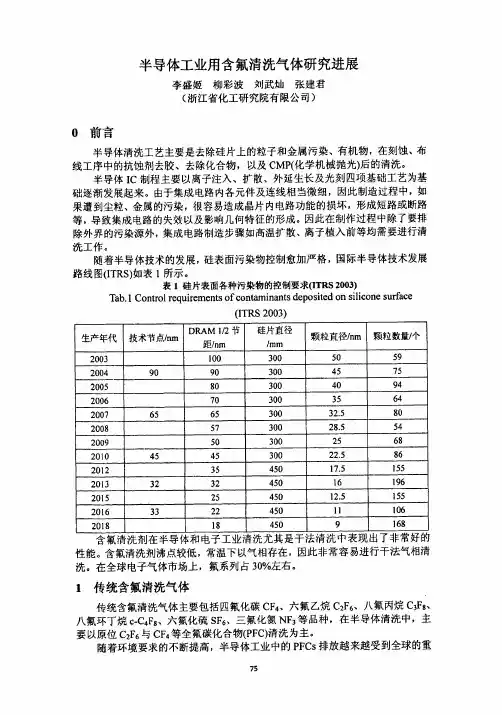

半导体工业用含氟清洗气体研究进展
李盛姬柳彩波刘武灿张建君
浙江省化工研究院有限公司
０前言
半导体清洗工艺主要是去除硅片上的粒子和金属污染、有机物，在刻蚀、布线工序中的抗蚀剂去胶、去除化合物，以及ＣＭＰ（化学机械抛光）后的清洗。
半导体ＩＣ制程主要以离子注入、扩散、外延生长及光刻四项基础工艺为基础逐渐发展起来。
由于集成电路内各元件及连线相当微细，因此制造过程中，如果遭到尘粒、金属的污染，很容易造成晶片内电路功能的损坏，形成短路或断路等，导致集成电路的失效以及影响几何特征的形成。
因此在制作过程中除了要排除外界的污染源外，集成电路制造步骤如高温扩散、离子植入前等均需要进行清洗工作。
半导体工业用含氟清洗气体研究进展
作者：李盛姬， 柳彩波， 刘武灿， 张建君
作者单位：浙江省化工研究院有限公司
本文链接：/Conference_7945906.aspx。
ws 半导体工艺WS半导体工艺是一种常用的半导体制造工艺，它在集成电路的制造过程中起到了重要的作用。
本文将介绍WS半导体工艺的原理、应用以及未来的发展趋势。
一、WS半导体工艺的原理WS半导体工艺，即湿法硅工艺（Wet Silicon），是一种利用湿法处理硅片表面的工艺。
在WS工艺中，硅片经过一系列的清洗和蚀刻处理后，再进行高温烘烤，最后形成所需的结构和电路。
WS工艺的主要步骤包括：清洗、蚀刻、沉积和退火。
清洗过程中，通过化学溶液去除硅片表面的杂质和污染物，保证硅片的纯净度。
蚀刻过程中，利用化学溶液或气体反应，去除硅片表面的一部分材料，使其形成所需的结构。
沉积过程中，通过物理或化学方法，在硅片表面沉积一层新的材料，用于电路的隔离或保护。
退火过程中，通过高温处理，使硅片中的材料重新排列和结晶，提高电路的性能和稳定性。
二、WS半导体工艺的应用WS半导体工艺广泛应用于集成电路的制造过程中。
它可以用于制造各种类型的晶体管、二极管、电容器等器件。
WS工艺具有处理速度快、工艺稳定性好、成本低廉等优点，因此在半导体行业得到了广泛的应用。
在集成电路的制造过程中，WS工艺主要用于形成电路的隔离层和保护层。
通过沉积一层氧化硅或氮化硅材料，可以隔离不同的电路单元，避免干扰和电流泄漏。
同时，这些材料也可以保护电路不受外界环境的影响，提高电路的可靠性和稳定性。
三、WS半导体工艺的发展趋势随着科技的不断进步，WS半导体工艺也在不断发展和改进。
未来的发展趋势主要体现在以下几个方面：1. 纳米工艺的发展：随着集成电路的尺寸越来越小，WS工艺也在不断追求更高的分辨率和精度。
新的纳米工艺技术将进一步提高WS 工艺的制造效率和精度，使得集成电路的性能得到进一步提升。
2. 新材料的应用：随着新材料的不断涌现，WS工艺也将应用更多的新材料。
这些新材料具有更好的电学性能和机械性能，可以提高集成电路的性能和可靠性。
3. 三维集成电路的发展：随着三维集成电路的兴起，WS工艺也将面临新的挑战和机遇。

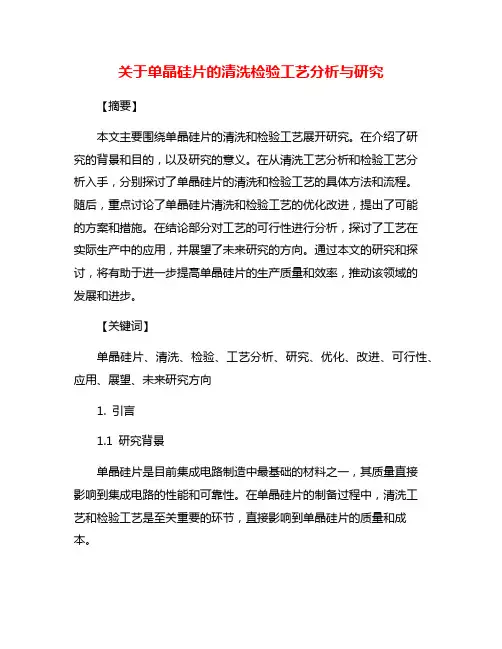

关于单晶硅片的清洗检验工艺分析与研究【摘要】本文主要围绕单晶硅片的清洗和检验工艺展开研究。
在介绍了研究的背景和目的，以及研究的意义。
在从清洗工艺分析和检验工艺分析入手，分别探讨了单晶硅片的清洗和检验工艺的具体方法和流程。
随后，重点讨论了单晶硅片清洗和检验工艺的优化改进，提出了可能的方案和措施。
在结论部分对工艺的可行性进行分析，探讨了工艺在实际生产中的应用，并展望了未来研究的方向。
通过本文的研究和探讨，将有助于进一步提高单晶硅片的生产质量和效率，推动该领域的发展和进步。
【关键词】单晶硅片、清洗、检验、工艺分析、研究、优化、改进、可行性、应用、展望、未来研究方向1. 引言1.1 研究背景单晶硅片是目前集成电路制造中最基础的材料之一，其质量直接影响到集成电路的性能和可靠性。
在单晶硅片的制备过程中，清洗工艺和检验工艺是至关重要的环节，直接影响到单晶硅片的质量和成本。
随着集成电路制造技术的不断发展和进步，单晶硅片的要求越来越高，对清洗工艺和检验工艺的要求也越来越严格。
传统的清洗工艺和检验工艺已经不能满足现代集成电路制造的需求，因此有必要对单晶硅片的清洗工艺和检验工艺进行深入的分析与研究，以优化和改进现有工艺，提高单晶硅片的质量和生产效率。
本文旨在对单晶硅片的清洗工艺和检验工艺进行系统的分析与研究，探讨其优化和改进的途径，为提高单晶硅片生产的效率和质量提供理论依据和实际操作指导。
通过对清洗工艺和检验工艺的研究，可以更好地了解单晶硅片制备过程中的关键环节，为今后的研究和生产实践提供参考和借鉴。
1.2 研究目的本文主要目的在于研究单晶硅片的清洗检验工艺，通过对现有清洗检验工艺进行分析和研究，探讨其优势和不足之处，进一步优化和改进工艺流程。
具体目标包括：1. 深入了解单晶硅片清洗检验工艺的原理和流程，梳理各个环节的关键步骤，并找出存在的潜在问题；2. 探究单晶硅片清洗检验工艺的关键技术及其影响因素，分析影响工艺效果的关键因素；3. 对比不同清洗检验工艺的优缺点，寻找优化的可能性，提高工艺的效率和稳定性；4. 探讨工艺优化和改进的方向，为提高单晶硅片的质量和生产效率提供技术支持。
