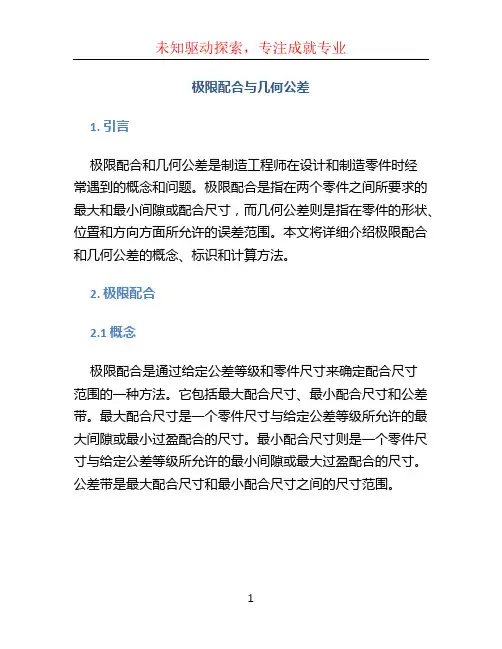

极限配合与几何公差1. 引言极限配合和几何公差是制造工程师在设计和制造零件时经常遇到的概念和问题。
极限配合是指在两个零件之间所要求的最大和最小间隙或配合尺寸，而几何公差则是指在零件的形状、位置和方向方面所允许的误差范围。
本文将详细介绍极限配合和几何公差的概念、标识和计算方法。
2. 极限配合2.1 概念极限配合是通过给定公差等级和零件尺寸来确定配合尺寸范围的一种方法。
它包括最大配合尺寸、最小配合尺寸和公差带。
最大配合尺寸是一个零件尺寸与给定公差等级所允许的最大间隙或最小过盈配合的尺寸。
最小配合尺寸则是一个零件尺寸与给定公差等级所允许的最小间隙或最大过盈配合的尺寸。
公差带是最大配合尺寸和最小配合尺寸之间的尺寸范围。
2.2 标识极限配合可以通过公差带的标识方法来表示。
常用的标识方法有基本尺寸和公差符号、上下偏差和实际大小等。
基本尺寸和公差符号是将基本尺寸与公差等级标记在一起来表示配合尺寸范围的方法。
上下偏差是将最大偏差和最小偏差标记在一起来表示配合尺寸范围的方法。
实际大小是将基本尺寸分别加上最大偏差和最小偏差来表示配合尺寸范围的方法。
2.3 计算计算极限配合的方法主要有代数法和几何法两种。
代数法是通过计算基本尺寸与公差等级的和或差来得到最大和最小配合尺寸。
几何法是通过在坐标系中绘制零件形状的上下公差边界线来得到最大和最小配合尺寸。
3. 几何公差3.1 概念几何公差是指零件在形状、位置和方向方面所允许的误差范围。
它包括直线度、平面度、圆度、圆柱度、倾斜度、平行度、垂直度、同轴度和同心度等。
不同的几何公差要求对零件的不同特性进行控制。
3.2 标识几何公差可以通过符号来进行标识。
常用的几何公差符号有直线度符号、平面度符号、圆度符号、圆柱度符号、倾斜度符号、平行度符号、垂直度符号、同轴度符号和同心度符号等。
这些符号可以表达出对应的几何公差要求。
3.3 计算计算几何公差的方法主要有基本尺寸法和尺寸链法两种。
基本尺寸法是以基本尺寸为基础，根据几何公差要求来进行计算。
