粤教版选修备战高中物理综合模拟试卷探究决定导线电阻的因素 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#一、单项选择题1．关于电阻率的说法正确的是( ) A ．电阻率与导体的长度有关 B ．电阻率与导体的材料有关 C ．电阻率与导体的形状有关 D ．电阻率与导体的横截面积有关解析：选 B.电阻率是材料本身的一种电学特性，只与材料有关，与导体的形状、长度、横截面积无关，故A 、C 、D 错，B 正确．2．关于公式R ＝U /I 和公式R ＝ρ·l /S ，下列说法正确的是( ) A ．两式对一切情况都适用B ．R ＝U /I 仅适用于金属导体，R ＝ρ·l /S 适用于任何导体C ．导体的电阻R 与U 成正比，与I 成反比D ．导体的电阻在温度一定时与导体长度成正比，与导体的横截面积成反比解析：选＝U I适用于金属导体和电解液，且为纯电阻电路，A 错．B 中R ＝U /I 仅适用于金属导体错误．导体的电阻由导体本身决定，与U 、I 无关，故C 错．由电阻定律知D 正确．3．(2011年广东实验中学模拟)一根阻值为R 的均匀电阻丝，长为l 、横截面积为S ，设温度不变，在下列情况下其电阻阻值仍为R 的是( )A ．当l 不变，S 增大一倍时B ．当S 不变，长度l 增大一倍时C ．当长度l 和面积S 都减为原来的一半时D ．当l 和横截面半径都增大一倍时解析：选C.由电阻定律R ＝ρl S 知，选项A 中，R ′＝12R ；选项B 中，R ′＝2R ；选项C中，R ′＝R ；选项D 中，R ′＝12、B 、D 错，C 对．4．两根材料和质量相同的电阻丝，它们的长度之比为2∶3，则它们的电阻之比为( )A ．2∶3B ．3∶2C ．4∶9D ．9∶4解析：选C.两根电阻丝的材料相同，说明其电阻率和密度相同，由电阻定律R ＝ρl S和公式m ＝ρ1V 、V ＝lS 知R ＝ρρ1ml 2，可见，在两根材料的电阻率、密度和质量相同的情况下，电阻与长度的平方成正比，R1∶R2＝4∶9，选项C正确．5．一只“220 V100 W”的灯泡工作时电阻为484 Ω，拿一只同样的灯泡来测量它不工作时的电阻应( )A．小于484 Ω B．大于484 ΩC．等于484 Ω D．略小于484 Ω解析：选A.灯泡内钨丝的电阻率随温度升高而增大，故灯泡正常工作时电阻要明显大于不工作时的电阻，所以不工作时电阻小于484 Ω，A正确．6．一同学将变阻器与一个6 V,6～8 W的小灯泡L及开关S串联后接在6 V的电源E 上，当S闭合时，发现灯泡发亮．按如图2－1－9所示的接法，当滑动片P向右滑动时，灯泡将( )图2－1－9A．变暗B．变亮C．亮度不变D．可能烧坏灯泡解析：选B.由图可知，变阻器接入电路的PB段的电阻丝，当滑片P向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确．由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡．二、双项选择题7．某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻R x的阻值分别为R1和R2，则所测阻值与真实值R x间的关系为( )A．R1＞R x B．R x＜R2C．R x＞R1D．R2＜R x解析：选AD.内接法测量值大于真实值，即R1＞R x，外接法测量值小于真实值，即R2＜R x.故选AD.8．下列说法中正确的是( )A．通过导体中的电流越大，导体的电阻一定越小B．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比C．电阻是表示导体对电流阻碍作用的物理量，温度越高，金属导体的电阻越大D．无论加在导体两端的电压如何变化，它的电压与电流的比值不变解析：选CD.电阻反映导体对电流阻碍作用的强弱，它只与导体本身及温度有关，与其他外界因素无关，导体的电阻与其通过的电流无关，故选项A错；导体的电阻与加在导体两端的电压无关，与通过导体的电流无关，故选项B错；正确的选项为CD.9．温度能明显地影响金属导体和半导体材料的导电性能，在图2－1－10所示的图象中分别为某金属和某半导体的电阻随温度变化的关系曲线，则( )图2－1－10A．图线1反映半导体材料的电阻随温度的变化B．图线2反映金属导体的电阻随温度的变化C．图线1反映金属导体的电阻随温度的变化D．图线2反映半导体材料的电阻随温度的变化解析：选CD.因为金属的电阻随温度的升高而增大，而半导体的电阻随温度的升高而减小，所以正确选项为C、D.10．(2011年广州高二检测)压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图2－1－11甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图乙所示，下列判断正确的是( )图2－1－11A．从t1到t2时间内，小车做变加速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动解析：选AD.在0～t1内，I恒定，压敏电阻阻值不变，由小球的受力不变可知，小车可能做匀速或匀加速直线运动，在t1～t2内，I变大，阻值变小，压力变大，小车做变加速运动，A对B错．在t2～t3内，I不变，压力恒定，小车做匀加速直线运动，C错，D 对．三、非选择题11．某同学想要了解导线在质量相同时，电阻与横截面积的关系，选取了材料相同、质量相等的5卷导线，进行了如下实验：该同学经实验测量及相关计算得到的数据电阻R /Ω 导线直径d /mm导线横截面积S /mm 2(1)(若满足反比关系，请说明理由；若不满足，请写出R 与S 应满足的关系．)(2)若导线的电阻率ρ＝×10－7Ω·m ，则表中阻值为 Ω的导线长度l ＝________m(结果保留两位有效数字)．解析：(1)法一：叙述法：电阻定律研究的是电阻和导线长度以及横截面积之间的关系，采用的方法是控制变量法．该题是考查同质量的导线电阻和横截面积的关系，虽然课本上没有出现过，但是仍然可以采用控制变量法进行求解．根据图表中所给的数据，通过计算发现电阻和导线的横截面积不成反比．要想找出电阻和横截面积之间的关系，需要进一步观察图表，电阻减小，横截面积增加，通过上面一问的求解发现电阻和导线的横截面积不成反比关系，可以猜想电阻和导线的横截面积的平方成反比，通过计算即可验证．法二：公式法：在导线的电阻率、密度和质量相同的情况下，由R ＝ρl S、m ＝ρ1V 、V ＝lS 可得：R ＝ρmρ1S 2，可见电阻和导线的横截面积的平方成反比．(2)由R ＝ρl S 得l ＝RSρ≈19 m. 答案：(1)不满足 R 与S 2成反比(或RS 2＝常量) (2)1912．如图2－1－12所示，一圈粗细均匀的导线长1200 m ，在两端点A 、B 间加上恒定电压时，测得通过导线的电流为 A ，如果剪去BC 段，在A 、C 两端加同样电压时，通过导线的电流变为 A ，则剪去的BC 段多长图2－1－12解析：由于电压恒定，根据欧姆定律可以计算出导线AB 和AC 段的电阻比，再根据电阻定律算出长度比，即得剪去的导线长度．设整个导线AB 的电阻为R 1，其中AC 段的电阻为R 2，根据欧姆定律：U ＝I 1R 1＝I 2R 2，∴R 2R 1＝I 1I 2＝错误!＝错误!.再由电阻定律，导线的电阻与其长度成正比，所以AC 段导线长：l 2＝R 2R 1l 1＝56×1200 m＝1000 m ．由此可知，剪去的BC 段导线的长度为：l x ＝l 1－l 2＝200 m.答案：200 m。

2.2对电阻的进一步研究一.导体的伏安特性1.伏安特性曲线：用横轴表示，纵轴表示，画出I-U关系图，如图所示，叫做导体的伏安特性曲线。

2.金属导体的伏安特性曲线是，这种元件称为元件。

欧姆定律适用于该类型的电学元件。

伏安特性曲线中的斜率表示，即k=tanθ= =3.对欧姆定律不适用的导体和器件，伏安特性曲线不是直线，这种元件叫做。

如：气态导体和。

4.二极管的特点：。

二极管的正向导通：流过二极管的电流二极管的反向截止：流过二极管的电流练1.（单项）如图所示是两个电阻R1、R2的伏安特性曲线，由图可知两电阻的大小之比等于（）A.3：1B.3:1C.1：3D.1：32.（单项）若考虑温度对灯丝电阻率的影响，一个小灯泡接入电路后，其伏安特性曲线应是下图中的（）二.电阻的串联:把电阻依次，就组成串联电路，如图：（一）串联电路的特点：1.电流关系：2.电压关系：3.电阻关系：4.功率关系：5.电压分配与电阻的关系:6.功率分配和电阻的关系：（P=I2R）（二）分压电路：练1.(双项)电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A.电路中的电流为0.6AB.电阻R2的阻值为20ΩC.三只电阻两端的总电压为20VD.电阻R3消耗的电功率为3.6W练2：有一盏弧光灯，额定电压U1＝72V，正常工作时通过的电流I＝1.4A，若应急使用在U＝220V的照明电路中，可以如何连接，才能使弧光灯在额定电压下工作。

二.并联电路电阻的并联：把几个电阻，就组成了并联电路，如图（一）并联电路的特点1.电流关系：2.电压关系：3.电阻关系：若n个阻值均为R的电阻并联，则总电阻：4.功率关系：5.电流的分配和电阻的关系：6.功率分配和电阻的关系：（提示：P=U2/R）练1：（单项）已知通过三个并联支路的电流之比是I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为（）A.1∶2∶3B.3∶2∶1C.2∶3∶6D.6∶3∶2练2.（单项）下图是R1、R2的I－U图线，把它们并联后接在电源上，消耗的功率分别为P1和P2，可以判断（）A.R 1＞R 2、P 1＞P 2B.R 1＜R 2、P 1＜P 2C.R 1＞R 2、P 1＜P 2D.R 1＜R 2、P 1＞P 2变式：若把它们串联后接在电源上，情况又怎样？（ ）练3.图13中三个电阻的阻值相等，且为R ，R 1的额定功率为10W ，R 2的额定功率为5W ，R 3的额定功率为20W ，则该电路允许的最大功率为______W ，电路中的总电阻为，若R 1变大，总电阻变（大或小）。

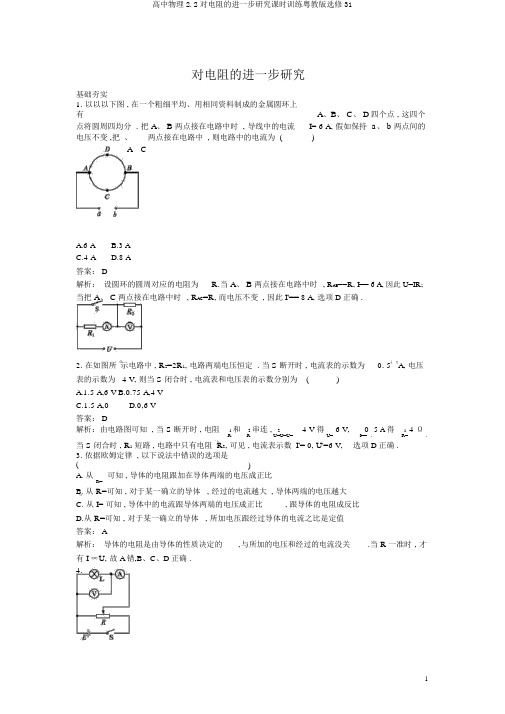

对电阻的进一步研究基础夯实1.以以以下图 , 在一个粗细平均、用相同资料制成的金属圆环上有A、B、 C、 D四个点,这四个点将圆周四均分 . 把 A、 B 两点接在电路中时,导线中的电流I= 6 A,假如保持 a、 b 两点间的电压不变 ,把、C 两点接在电路中 , 则电路中的电流为 ()AA.6 AB.3 AC.4 AD.8 A答案： D解析：设圆环的圆周对应的电阻为R.当 A、 B 两点接在电路中时, R AB==R, I== 6 A, 因此U=IR;当把 A、 C两点接在电路中时, R AC=R, 而电压不变 , 因此I'== 8 A, 选项 D正确.2.在如图所示电路中 , R2=2R1, 电路两端电压恒定.当 S 断开时 , 电流表的示数为0. 5A, 电压表的示数为 4 V, 则当 S 闭合时 , 电流表和电压表的示数分别为 ()A.1.5 A,6 VB.0.75 A,4 VC.1.5 A,0D.0,6 V答案： D解析：由电路图可知 , 当 S 断开时 , 电阻1和2串连 ,2 4 V 得 6 V,0 5 A 得14 ΩR R..U=U=U=U=I==R=当 S 闭合时 , R1短路 , 电路中只有电阻R2, 可见 , 电流表示数I'= 0, U'=6 V,选项 D正确.3.依据欧姆定律 , 以下说法中错误的选项是()A. 从可知 , 导体的电阻跟加在导体两端的电压成正比R=B. 从R=可知 , 对于某一确立的导体 , 经过的电流越大 , 导体两端的电压越大C. 从I=可知 , 导体中的电流跟导体两端的电压成正比, 跟导体的电阻成反比D.从R=可知 , 对于某一确立的导体 , 所加电压跟经过导体的电流之比是定值答案： A解析：导体的电阻是由导体的性质决定的,与所加的电压和经过的电流没关.当 R一准时,才有 I ∝U,故A错,B、C、D正确.4.为研究小灯泡 L 的伏安特色 , 连好图示的电路后闭合开关 , 经过挪动变阻器的滑片 , 使小灯泡中的电流由零开始逐渐增大 , 直到小灯泡正常发光.由电流表和电压表获得的多组读数描绘出的 U-I 图象应是()答案： C解析：灯丝电阻随电压的增大而增大, 在图象上某点到原点连线的斜率应愈来愈大,C 正确.5. ( 多项选择 ) 两个金属导体的伏安特色曲线以以以下图, 由图象可知 ()A. RⅠ>RⅡB. RⅠ<RⅡC.电压相同时I Ⅰ >I ⅡD.电压相同时I Ⅰ <I Ⅱ答案： BC解析：I - U图象的斜率表示电阻的倒数, 由图象可知RⅡ >RⅠ,B项正确;由 R=适合 U一准时, I Ⅰ >I Ⅱ,C 项正确.6. ( 多项选择 ) 以下说法中正确的选项是()A. 一个电阻R和一根电阻为零的理想导线并联, 总电阻为零B.并联电路的总电阻必定小于并联支路中最小的电阻C.在并联电路中 , 任意支路电阻增大或减小时 , 总电阻将随之减小或增大D.电阻R与阻值无量大的电阻并联 , 总电阻为无量大答案： AB解析：并联电路的总电阻小于任一支路的电阻,A 、B 项正确 ,D 项错误 ; 在并联电路中, 任一支路的电阻增大或减小都会惹起总电阻的增大或减小,C 项错误.7. ( 多项选择 ) 以下说法中正确的选项是()A. 由R=知道 , 一段导体的电阻跟它两端的电压成正比, 跟经过它的电流成反比B. 比值反响了导体阻截电流的性质, 即电阻R=C.导体电流越大, 电阻越小D.由I=知道 , 经过一段导体的电流跟加在它两端的电压成正比答案： BD解析：本题观察的是电阻的关系式R=,要点要理解电阻的详尽意义; 导体的电阻取决于导体自己 , 与U、I没关 , 故 A、C 错; 比值反响了导体对电流的阻截作用, 定义为电阻 , 因此 B 正确 ;由 I= 知,经过导体的电流跟加在它两端的电压成正比, 因此 D正确.8. ( 多项选择 ) 实质小灯泡的伏安特色曲线不是直线, 是因为 ()( 导学号 51120160)A.小灯泡是非纯电阻的电器B.小灯泡的电阻随温度的高升而增大C.金属导体的电阻率一般随温度高升而增大D.以上说法均不正确答案： BC解析：因为小灯泡的灯丝属于金属导体, 金属导体的电阻率一般跟着温度的高升而增大, 因此小灯泡的电阻也跟着温度的增添而增大, 因此小灯泡属于非线性元件,但属于纯电阻的电器,因此选项A、D错误 ,B、C正确.能力提高9.某待测电阻约为100 Ω , 直流毫安表 ( 量程 0~10 mA,内阻 50 Ω), 直流电压表 ( 量程 0~3 V,内阻 5 k Ω), 要正确地丈量待测电阻的阻值, 需要用接法,丈量值比真实值偏.答案：电流表外小解析：比较待测电阻与直流电流表和直流电压表的阻值可知,待测电阻为小电阻, 需要采纳电流表外接法 , 丈量值为待测电阻与电压表的并联后的总电阻, 因此丈量值比真实值偏小.10.以以以下图 , R1∶R2∶R3=1∶2∶3, 三个电流表的电阻均可忽视不计, 则它们的示数之比为I 1∶I 2∶I 3=. (导学号51120161)答案： 11∶5∶9解析：可将原电路等效为以以以下图电路图 , 电路为R1、R2、R3的并联电路 , 电流表 A1读总电流I1 , 电流表 A2读R2、R3两电阻电流之和 , 而电流表 A3读R1、R2两电阻电流之和 , 由并联分流的关系可知 , 各支路电流与电阻成反比.因为R1∶R2∶R3=1∶2∶3,因此支路的电流之比=6∶3∶2因此 I 1∶I 2∶I 3=11∶5∶911.以以以下图的两个串连电阻R1 =12 kΩ, R2=36 kΩ, A、 B两端的电压保持15 V 不变 , 那么(1)R1、 R2两端的电压分别是多少?(2) 假如电压表V 的内阻是 12 k Ω ,当 S 分别与C、D接触时电压表的示数分别是多少?答案： (1)3.75V 11 25V (2)V V.解析： (1) 依据串连电路的电压特色知U∝ R,因此 U1=U=×15 V=3.75 VU2=U=×15 V=11.25 V .(2)当 S 与C接触时 , 电压表与R1并联 , 测并联支路电压 , 并联电阻R并 = kΩ=6 kΩU并 =U=×15 V= V同理 , 当 S与D接触时R并 '= kΩ=9 kΩU并 '=U=×15 V= V .12.现要测定一个额定电压 4 V, 额定功率1. 6 W 的小灯泡 () 的伏安特色曲线.要求所测电压范围为0. 1~4 V .现有器械 : 直流电源E(电动势4. 5 V,内阻不计),电压表V(量程 0~4. 5 V, 内阻约为 4×10 4Ω ), 电流表 A1 ( 量程 0~250 mA, 内阻约为 2 Ω ), 电流表 A2( 量程0~500 mA, 内阻约为1Ω ), 滑动变阻器R( 最大阻值约为 30 Ω ), 开关 S, 导线若干.假如既要满足丈量要求, 又要丈量偏差较小, 应当采纳的电流表是, 以以下图中两个电路应当采纳. (导学号51120162)答案： A2甲解析：两电路的选择即是电流表内接法还是电流表外接法的选择, 其他就是电流表选哪个.因电压范围要在 0. 1~4 V , 当U=4 V 时 , I== 0. 4 A =400 mA,超出 A1的量程 , 故电流表应选 A2.R灯=Ω =10Ω,与A2和V的内阻比较切合关系 R灯? R V,故应采纳电流表外接法,即甲电路 .。

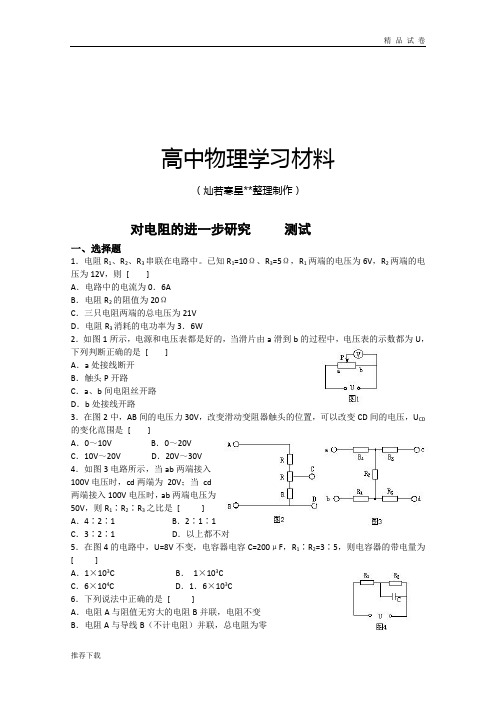

高中物理学习材料（灿若寒星**整理制作）对电阻的进一步研究测试一、选择题1．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则[ ]A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是[ ]A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD 的变化范围是[ ]A．0～10V B．0～20VC．10V～20V D．20V～30V4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[ ]A．1×103C B．1×103CC．6×104C D．1．6×103C6．下列说法中正确的是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。

使用时联接方式可以是串联，也可以是并联，如图5所示，则[ ]A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为[ ]A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是[ ]A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则[ ]A．S断开时，R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。

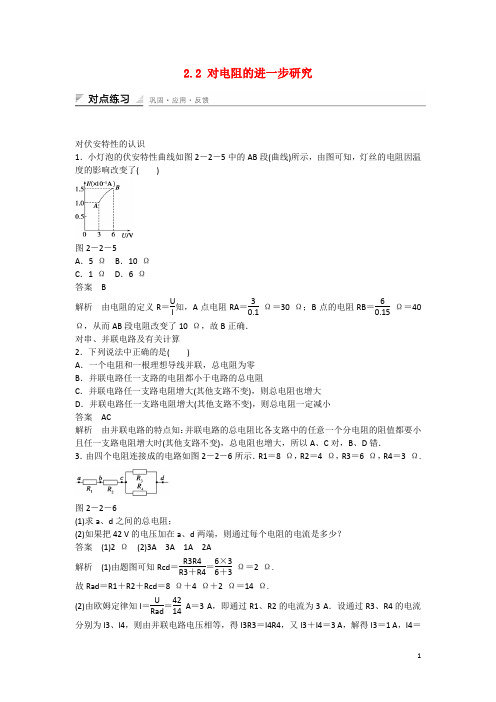

2.2 对电阻的进一步研究对伏安特性的认识1．小灯泡的伏安特性曲线如图2－2－5中的AB 段(曲线)所示，由图可知，灯丝的电阻因温度的影响改变了( )图2－2－5A ．5 ΩB ．10 ΩC ．1 ΩD ．6 Ω答案 B解析 由电阻的定义R ＝U I 知，A 点电阻RA ＝30.1 Ω＝30 Ω；B 点的电阻RB ＝60.15 Ω＝40Ω，从而AB 段电阻改变了10 Ω，故B 正确．对串、并联电路及有关计算2．下列说法中正确的是( )A ．一个电阻和一根理想导线并联，总电阻为零B ．并联电路任一支路的电阻都小于电路的总电阻C ．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D ．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小答案 AC解析 由并联电路的特点知：并联电路的总电阻比各支路中的任意一个分电阻的阻值都要小且任一支路电阻增大时(其他支路不变)，总电阻也增大，所以A 、C 对，B 、D 错．3．由四个电阻连接成的电路如图2－2－6所示．R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω.图2－2－6(1)求a 、d 之间的总电阻；(2)如果把42 V 的电压加在a 、d 两端，则通过每个电阻的电流是多少？答案 (1)2 Ω (2)3A 3A 1A 2A解析 (1)由题图可知Rcd ＝R3R4R3＋R4＝6×36＋3Ω＝2 Ω. 故Rad ＝R1＋R2＋Rcd ＝8 Ω＋4 Ω＋2 Ω＝14 Ω.(2)由欧姆定律知I ＝U Rad ＝4214 A ＝3 A ，即通过R1、R2的电流为3 A ．设通过R3、R4的电流分别为I3、I4，则由并联电路电压相等，得I3R3＝I4R4，又I3＋I4＝3 A ，解得I3＝1 A ，I4＝2 A.(时间：60分钟)题组一 对伏安特性曲线的理解1．某同学做三种电学元件的导电性实验，他根据所测量的数据分别绘制了三种元件的I －U 图象，如图2－2－7所示，则下述判断正确的是( )图2－2－7A ．只有乙图正确B ．甲、丙图的曲线肯定是偶然误差太大C ．甲、丙不遵从欧姆定律，肯定错误D ．甲、乙、丙三个图象都可能正确，并不一定有较大误差答案 D解析 由于三种电学元件可能是线性的，也可能是非线性的，故其I －U 图象可能是直线，也可能是曲线，故D 正确．2．(双选)将阻值为R 的电阻接在电压为U 的电源两端，则描述其电压U 、电阻R 及流过R 的电流I 间的关系图象中正确的是( )答案 CD解析 电阻的阻值不随U 、I 的变化而改变，但电压U 与电流I 成正比，C 、D 正确．图2－2－83．(2013·北京西城区期末测试)如图2－2－8所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示小灯泡两端的电压U 和通过小灯泡的电流I 图线上点A 的坐标为(U1、I1)，过点A 的切线与纵轴交点的纵坐标为I2，小灯泡两端的电压为U1时，电阻等于( )A.I1U1B.U1I1C.U1I2D.U1I1－I2答案 B解析 本题考查利用小灯泡的伏安特性曲线求电阻，意在考查学生对小灯泡的伏安特性曲线以及对电阻定义式的理解，由电阻的定义式R ＝U/I 可知，B 正确，其他选项错误．要特别注意小灯泡的电阻R≠ΔU/ΔI.图2－2－94．如图2－2－9所示，A 、B 、C 为三个通电导体的I －U 关系图象．由图可知，电阻最大的导体是________；若在导体B 两端加上10 V 电压时，通过导体B 的电流是________． 答案 C 2.5 A解析 由I －U 图象知，电阻最大的应该是斜率最小的，其中导体B 的电阻为RB ＝4 V 1.0 A ＝4Ω，所以在导体B 上加10 V 电压时，通过导体B 的电流为2.5 A.题组二 串联电路的特点及有关计算5．将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来，则总电阻( )A ．很接近R1且略大于R1B ．很接近R1且略小于R1C ．很接近R2且略大于R2D ．很接近R2且略小于R2答案 A6．(双选)电阻R1、R2、R3串联在电路中，已知R1＝10 Ω，R3＝5 Ω.R1两端的电压为6 V ，R2两端电压为12 V ，则( )A ．电路中的电流为0.6 AB ．电阻R2的阻值为20 ΩC ．三只电阻两端的总电压为15 VD ．电阻R3两端的电压为4 V答案 AB解析 电路中电流I ＝U1R1＝610 A ＝0.6 A ，A 对；R2的阻值为R2＝U2I ＝120.6 Ω＝20 Ω，B 对；三只电阻两端的总电压U ＝I(R1＋R2＋R3)＝21 V ，C 错；电阻R3两端的电压U3＝IR3＝0.6×5 V ＝3 V ，D 错．7．R1＝10 Ω，R2＝20 Ω，R1允许通过的最大电流为1.5 A ，R2两端允许加的最大电压为10 V ，若将它们串联，加在电路两端的最大电压可以是( )A ．45 VB ．5 VC ．25 VD ．15 V答案 D解析 R2的最大电压为U2＝10 V ，R2允许通过的最大电流为0.5 A ，与R1串联后，由电压与电阻成正比，故R1两端电压U1＝R1R2U2＝5 V ．总电压U ＝U1＋U2＝15 V ．故D 正确．题组三 并联电路的特点及有关计算8．已知通过三个并联支路的电流之比I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为( )A ．6∶3∶2B ．2∶3∶6C ．1∶2∶3D ．2∶3∶1答案 A解析 三个并联支路的电压相等，根据欧姆定律U ＝IR 得，电流I 与电阻R 成反比．电流之比I1∶I2∶I3＝1∶2∶3，则电阻之比R1∶R2∶R3＝6∶3∶2；故选A.图2－2－109．如图2－2－10所示的电路中，R0为固定电阻，R 为滑动变阻器．移动滑片P ，电路的总电阻会发生变化．下列叙述正确的是( )A ．P 向左滑动时总电阻将减小B ．P 向右滑动时总电阻将减小C ．P 滑到最左端时总电阻为R0D ．P 滑到最右端时总电阻为零答案 A解析 根据并联电路总电阻特点可知，P 向左滑动时，电阻R 减小，并联电阻将减小，A 正确；P 向右滑动时，电阻R 增大，总电阻将增加，B 错误；P 滑到最左端时，电阻R0被短路，故总电阻为零，C 错误；P 滑到最右端时，总电阻最大，D 错误；故选A.10．电阻R1阻值为 6 Ω，与电阻R2并联后接入电路中，通过它们的电流之比I1∶I2＝2∶3，则电阻R2的阻值和总电阻的阻值分别是( )A ．4 Ω，2.4 ΩB ．4 Ω，3.6 ΩC ．9 Ω，3.6 ΩD ．9 Ω，4.5 Ω答案 A解析 因R1、R2并联，所以I1I2＝R2R1故R2＝4 Ω，R 总＝R1·R2R1＋R2＝2.4 Ω，A 对． 11．三个阻值都为R 的电阻，它们任意连接、组合，得到的电阻值不可能是( )A ．0.5RB ．3RC ．1.5R D.23R答案 A解析 全部串联R1＝3R ，全部并联R2＝R 3；两并一串R3＝R ＋R 2＝32R ＝1.5R.两串一并R4＝2R ·R 2R ＋R ＝23R ，综上可知B 、C 、D 均可能．题组四综合题组12．小灯泡灯丝的电阻随温度的升高而增大，加在灯泡两端的电压较小时，通过灯泡的电流也较小，灯丝的温度较低．加在灯泡两端的电压较大时，通过灯泡的电流也较大，灯丝的温度较高，已知一只灯泡两端的电压为1 V时，通过灯泡的电流为0.5 A，灯泡两端的电压为3 V时，通过灯泡的电流是1 A，则灯泡两端电压为2 V时，通过灯泡的电流可能是() A．0.5 A B．0.6 A C．0.8 A D．1 A答案 C图2－2－1113．如图2－2－11所示四个相同的灯泡按如图所示连接，关于四个灯泡的亮度，下列结论中正确的是()A．A灯、B灯一样亮，C灯次之，D灯最暗B．A灯最亮、C灯次之，B与D灯最暗且亮度相同C．A灯最亮、B与C灯一样亮，D灯最暗D．A与B灯一样亮，C与D灯一样亮，但比A与B灯暗些答案 B解析电路的连接特点是：B灯与D灯串联后和C灯并联再和A灯串联，A灯在干路上通过它的电流最大，A灯最亮，C灯中的电流大于B与D灯中的电流，C灯较亮，B灯与D灯最暗且亮度相同，综合以上分析得B正确．A、C、D错误．图2－2－1214．如图2－2－12所示电路中的A、B两端加有电压U，若R1＝2 Ω，R2＝4 Ω，R3＝3 Ω，通过它们的电流与电阻两端电压分别为I1、I2、I3和U1、U2、U3，则I1∶I2∶I3为多大？U1∶U2∶U3之比为多大？答案1∶1∶21∶2∶3解析由图看出，电阻R1与R2串联，电流相等，即I1＝I2，根据欧姆定律U＝IR得知，U1∶U2＝R1∶R2＝2∶4＝1∶2，电阻R1与R2串联后与R3并联，并联电路电压相等，根据欧姆定律U＝IR得知，I2∶I3＝R3∶(R1＋R2)＝3∶6＝1∶2，电压U3＝U1＋U2，又U1∶U2＝1∶2，得到U1∶U3＝1∶3.综上可得I1∶I2∶I3＝1∶1∶2，U1∶U2∶U3＝1∶2∶3.。

对电阻的进一步研究测试一、选择题1．（双选）电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则[ AB ]A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为20VD．电阻R3两端的电压为5V2．(单选)在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[ A ]A．1×103C B．1×103CC．6×104C D．1．6×103C3．（双选）下列说法中正确的是[ AB ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中总电阻为各支路电阻之和D．并联电路某一支路开路，总电阻为无穷大4．（单选）实际小灯泡的伏安特性曲线不是直线，是因为[ C ]A．小灯泡是非纯电阻的电器B．任何导体的电阻率均随温度的升高而增大C．金属导体的电阻率一般随温度升高而增大D．以上说法均不正确5．(单选)在图8所示的电路中。

U=12V，若电压表的示数也是12V，这说明可能[ B ]A．灯泡L开路B．电阻R1、R2中有开路发生C．电阻R1、R2中有短路发生D．灯泡L和电阻R1都发生了开路二、填空题5．电阻R1、R2、R3的伏安特性曲线如图10所示，若将它们串联后接入电路，则它们的电压之比U1∶U2∶U3=__1:2:4____。

6．在如图11所示的电路中，已知R2=R4，A、C间电压U AC＝15V，B、D间电压U BD＝7V，则A、E 间U A E=__22V____。

7．电阻R1和R2并联在电路中，通过R1的电流时通过R2的电流的n倍，则R1和R2串联时，R1两端的电压U1与R2两端的电压U2之比____1:n__。

三、计算题8．在图16所示的电路中，电源电压U＝15V，电阻R1、R2、R3的阻值均为10Ω，S为单刀三掷电键，求下列各种情况下电压表的读数：（1）电键S接B（2）电键S接A （3）电键S 接C7.5V，0V，10V。

第二节对电阻的进一步研究1．在直角坐标系中，纵坐标表示________，横坐标表示______，这样画出的I—U图线叫导体的伏安特性曲线．在温度没有显著变化时，金属导体的电阻几乎是________的，它的伏安特性曲线是通过坐标原点的____________，具有这种伏安特性的电学元件叫做________元件．欧姆定律对气态导体和半导体元件并不适用，在这种情况下电流与电压不成________，这类电学元件叫________元件，它们的伏安特性曲线不是________．对电阻一定的导体，U—I图和I—U图两种图线都是过原点的________直线，但U—I 图象的斜率表示________．对于电阻随温度变化的导体(半导体)，是过原点的曲线．2．二极管具有________导电性，当二极管两端加上正向电压时，流过二极管的电流________，当二极管加上反向电压时，流过二极管的电流________．3．串联电路的基本特点是：(1)电路中各处________相等，即______________________．(2)总电压等于________________________________之和，即________________________________________________________________________．(3)总电阻等于________________________________之和，即________________________________________________________________________．4．并联电路的基本特点是：(1)各电阻两端的________相等，即______________________．(2)总电流等于各支路________之和，即________________．(3)总电阻的倒数等于各支路电阻的________之和，即_______________________________．【概念规律练】知识点一导体的伏安特性曲线1．如图1所示的图象所对应的两个导体：图1(1)电阻关系R1∶R2为__________；(2)若两个导体中的电流相等(不为零)时，电压之比U1∶U2为______；(3)若两个导体的电压相等(不为零)时，电流之比I1∶I2为________．知识点二串并联电路的特点2．(双选)电阻R1、R2、R3串联在电路中．已知R1＝10Ω、R3＝5Ω，R1两端的电压为6V，R2两端的电压为12V，则()A．电路中的电流为0.4AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3两端的电压为4V3．如图2所示电路，R1＝2Ω，R2＝3Ω，R3＝4Ω.图2(1)如已知流过电阻R1的电流I1＝3A，则干路电流多大？(2)如果已知干路电流I＝3A，流过每个电阻的电流多大？【方法技巧练】一、用伏安法测电阻4．用电流表和电压表测量电阻R x的阻值．如图3所示，分别将图(a)和(b)两种测量电路连接到电路中，按照(a)图时，电流表示数为4.60mA，电压表示数为2.50V；按照(b)图时，电流表示数为5.00mA，电压表示数为2.30V，比较这两次结果，正确的是()图3A．电阻的真实值更接近543Ω，且大于543ΩB．电阻的真实值更接近543Ω，且小于543ΩC．电阻的真实值更接近460Ω，且大于460ΩD．电阻的真实值更接近460Ω，且小于460Ω二、滑动变阻器的两种接法5．如图4所示，滑动变阻器R1的最大值是200Ω，R2＝R3＝300Ω，A、B两端电压U AB＝8V.图4(1)当开关S断开时，移动滑动片P，R2两端可获得的电压变化范围是多少？(2)当S闭合时，移动滑动片P，R2两端可获得的电压变化范围又是多少？三、小灯泡的伏安特性曲线的描绘方法6．在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡的规格为“6V3W”，其他供选择的器材有：A．电压表(量程6V，内阻20kΩ)B．电压表(量程20V，内阻60kΩ)C．电流表(量程3A，内阻0.2Ω)D．电流表(量程0.6A，内阻1Ω)E．滑动变阻器R1(0～1000Ω，0.5A)F．滑动变阻器R2(0～20Ω，2A)G．学生电源E(6～8V)H．开关S及导线若干实验中要求电压表示数在0～6V范围内变化，读取并记录下12组左右不同的电压值U 和对应的电流值I，以便绘出伏安特性曲线．在上述器材中，电压表应选用________，电流表应选用__________，变阻器应选用__________，并画出实验原理图．1．下列说法中错误的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小2．如图5所示，A、B间电压恒为U，当滑动变阻器的滑片P逐渐向A端移动的过程中灯泡上的电压数值()图5A．一直为U B．一直为0C．逐渐增大到U D．逐渐减小到03．如图6所示是某导体的伏安特性曲线，由图可知，下列说法错误的是()图6A．导体的电阻是25ΩB．导体的电阻是0.04ΩC．当导体两端的电压是10V时，通过导体的电流是0.4AD．当通过导体的电流是0.1A时，导体两端的电压是2.5V4．(双选)如图7是电阻R的I—U图线，图中α＝45°，由此得出()图7A ．通过电阻的电流与两端电压成正比B ．电阻R ＝0.5ΩC ．因I —U 图线的斜率表示电阻的倒数，故R ＝cot α＝1.0ΩD ．在R 两端加6.0V 电压时，每秒通过电阻横截面的电荷量是3.0C5．图8中电阻R 1、R 2、R 3的阻值相等，电池的内阻不计．开关S 接通后流过R 2的电流是S 接通前的( )图8A.12B.23C.13D.146．(双选)如图9所示的电路中，电压表和电流表的读数分别为10V 和0.1A ，电流表的内阻为0.2Ω，那么有关待测电阻R x 的下列说法正确的是( )图9A ．R x 的测量值比真实值大B ．R x 的测量值比真实值小C ．R x 的真实值为99.8ΩD ．R x 的真实值为100.2Ω7．如图10所示，电路两端的电压U 保持不变，电阻R 1、R 2、R 3消耗的电功率一样大，则电阻之比R 1∶R 2∶R 3是( )图10A ．1∶1∶1B ．4∶1∶1C ．1∶4∶4D ．1∶2∶28．在图11中，甲、乙两图分别为测灯泡电阻R 的电路图，下列说法不正确的是( )图11A ．甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B ．甲中R 测>R 真，乙中R 测<R 真C ．甲中误差由电压表分流引起，为了减小误差，就使R ≪R V ，故此法测较小电阻好D ．乙中误差由电流表分压引起，为了减小误差，应使R ≫R A ，故此法测较大电阻好9．R 1＝10Ω，R 2＝20Ω，R 1允许通过的最大电流为1.5A ，R 2两端允许加的最大电压 10V ，若将它们串联，加在电路两端的最大电压可以是( )(2)从图象上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是________________． (3)这表明小灯泡的电阻随温度的升高而________．图12第二节 对电阻的进一步研究课前预习练1．电流 电压 恒定 倾斜直线 线性 正比 非线性 直线 倾斜 电阻 2．单向 很大 很小3．(1)电流 I 1＝I 2＝I 3＝…＝I n(2)各部分电路电压 U ＝U 1＋U 2＋…＋U n (3)各部分电路电阻 R ＝R 1＋R 2＋…＋R n 4．(1)电压 U 1＝U 2＝U 3＝…＝U n (2)电流 I ＝I 1＋I 2＋…＋I n (3)倒数1R ＝1R 1＋1R 2＋…＋1R n课堂探究练1．(1)3∶1 (2)3∶1 (3)1∶3解析 (1)因为在I —U 图象中，电阻等于斜率的倒数，即R ＝ΔUΔI ，所以R 1＝10×10－35×10－3Ω＝2 ΩR 2＝10×10－315×10－3Ω＝23Ω， 故R 1∶R 2＝2∶(23)＝3∶1.(2)由欧姆定律得U 1＝I 1R 1，U 2＝I 2R 2，由于I 1＝I 2，则 U 1∶U 2＝R 1∶R 2＝3∶1.(3)由欧姆定律得I 1＝U 1R 1，I 2＝U 2R 2，由于U 1＝U 2，则I 1∶I 2＝R 2∶R 1＝1∶3.点评 对I —U 图象或U —I 图象进行分析比较时，要先仔细辨认纵轴与横轴各代表什么，以及由此对应的图象上任意一点与坐标原点连线的斜率的具体意义．如下图甲中，R 2<R 1；而在图乙中R 2>R 1.2．BC [电路中电流I ＝U 1R 1＝610A ＝0.6A ；R 2阻值为R 2＝U 2I ＝120.6Ω＝20Ω，三只电阻两端的总电压U ＝I (R 1＋R 2＋R 3)＝21V ；电阻R 3两端的电压U 3＝IR 3＝0.6×5V ＝3V ．]3．(1)6.5A (2)1.38A 0.92A 0.69A.解析 (1)由I 1、R 1可算出并联电路的电压，即可算出I 2、I 3，总电流I ＝I 1＋I 2＋I 3. 并联电路的电压U ＝I 1R 1＝3×2V ＝6V ， 流过电阻R 2、R 3的电流分别为I 2＝U R 2＝63A ＝2A ，I 3＝U R 3＝64A ＝1.5A.所以干路电流为I ＝I 1＋I 2＋I 3＝(3＋2＋1.5) A ＝6.5A. (2)已知I 1＋I 2＋I 3＝I ① 又由I 1R 1＝I 2R 2，有I 2＝R 1R 2I 1②由I 1R 1＝I 3R 3，有I 3＝R 1R 3I 1③将②③式同时代入①，有I 1＋R 1R 2I 1＋R 1R 3I 1＝I ，代入已知数据，得I 1≈1.38 A ，再代入②③中，得I 2≈0.92A ，I 3≈0.69A.点评 对第(2)小题应用电流与电阻的反比关系I 1R 1＝I 2R 2＝I 3R 3求解时必须注意，不要把这三个电阻中电流的关系错写成I 1∶I 2∶I 3＝R 3∶R 2∶R 1.4．B解析 比较(a)、(b)两图的电压读数，可知ΔU ＝0.20V ，则ΔU U ＝0.202.50＝0.08；电流变化ΔI＝0.40mA ，则ΔI I ＝0.404.60＝0.087，可见ΔI I >ΔUU ，即电流变化明显一些，可见电压表内阻带来的影响比电流表内阻带来的影响大，故应采取内接法，即按照(a)图所示电路测量电阻R x ，R x ＝ 2.5V4.60×10－3A＝543Ω，此法测量值偏大，因此选项B 正确． 方法总结 用电流表、电压表测电阻时，连接方式可分为电流表外接法和电流表内接法两种方式：(1)电流表外接法：如图甲所示，由于电压表的分流导致电流的测量值偏大，由R ＝UI 可知，R 测<R 真，R 越小，电压表分流越小，误差越小，因此这种接法适合测小电阻，正如上一节描绘小灯泡的伏安特性曲线中电流表就采用了这种接法．甲 乙(2)电流表内接法：如图乙所示，由于电流表的分压，导致电压U 的测量值偏大．由R ＝UI 得R 测>R 真，R 越大，电流表的分压越小，误差就会越小．因此这种接法适用于测量大电阻．5．(1)4.8V ～8V (2)3.43V ～8V解析 (1)当S 断开时，滑动变阻器R 1为限流式接法，R 3及R 1的下部不接在电路中，当滑动片P 在最上端时，R 2上获得的电压最大，此时R 1接入电路的电阻为零，因此R 2上的最大电压等于U AB ＝8V ，当滑动片P 在最下端时，R 1的全部与R 2串联，此时R 2上的电压最小，U R 2＝R 2R 1＋R 2U AB＝4.8V ，所以R 2上的电压变化范围为4.8V ～8V. (2)当S 闭合时，滑动变阻器R 1为分压式接法，当滑动片在最下端时，R 2上的电压最小，此时R 2与R 3并联，再与R 1的全部串联，R 2与R 3的并联电阻R ′＝R 22＝150Ω，电压为U ′＝R ′R 1＋R ′U AB ＝150200＋150×8V ＝3.43V ，当滑动片在最上端时，R 2上的电压最大等于U AB ＝8V ，所以R 2上的电压范围为3.43V ～8V. 方法总结2.选用两种接法的原则(1)负载电阻的阻值R 0远大于变阻器的总电阻R ，须用分压式电路；(2)要求负载上电压或电流变化范围较大，且从零开始连续可调，须用分压式电路；(3)负载电阻的阻值R 0小于变阻器总电阻R 或相差不多，且电压电流变化不要求从零调起时，可采用限流接法；(4)两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法总能耗较小． 6．V 1 A 2 R 2 电路图见解析图解析 小灯泡为“6V 3W ”，额定电压为6V ，额定电流为0.5A ，即允许通过小灯泡的电流最大不超过0.5A ，最大电压不超过6V ．在选择电压表和电流表时，本着安全、精确的原则，安全原则即量程要大于所测电流或电压值；精确原则是量程要尽量小，量程越小测量越精确．故电流表应选A 2，电压表应选V 1.滑动变阻器选取时要本着安全、够用、调节方便的原则，“安全”即流过滑动变阻器的最大电流(I ≈ER )应小于允许通过的最大电流；“调节方便”即变阻器的总电阻应接近小灯泡的电阻．本实验中小灯泡在正常工作时的电阻R 灯＝U 2P ＝623Ω＝12Ω，故应选用R 2. 连接电路时，变阻器采用分压式接法；电流表采用外接法．实验原理图如图所示． 点评 电学实验是历年来高考考查的热点之一，电学实验器材的选取，应本着安全、精确、调节方便的原则．本题中讲述的选取方法很简便，且容易理解，同学们应注意领悟、掌握．课后巩固练1．D [由并联电路的特点知：并联电路的总电阻比各支路中的任意一个分电阻的阻值都要小且任一支路电阻增大时(其他支路不变)，总电阻也增大，所以A 、B 、C 对，D 错．]2．C [滑动变阻器为分压式接法，滑片P 由B 端向A 端移动的过程中灯泡两端的电压从0～U 变化，选项C 正确．]3．B [由图象可知，导体的电阻：R ＝U I ＝50.2Ω＝25Ω，当电压U 1＝10V 时，电流I 1＝U 1R ＝1025A ＝0.4A ， 当电流I 2＝0.1A 时，电压U 2＝I 2R ＝0.1×25V ＝2.5V ．]4．AD [由于I —U 图线为一直线，所以A 正确．由于R ＝U I 所以R ＝10V5A ＝2Ω，故B不对．由于两坐标单位不同，不能用公式R ＝cot α＝1.0Ω来计算，故C 不对．当U ＝6V 时，I ＝UR＝3A ，每秒通过电阻横截面的电荷量由q ＝It 可知是3.0C ，故D 对．] 5．B [由串并联知识可得，在S 没有接通时，R 1、R 2串联，I 1＝E2R ；在S 接通后，R 2、R 3并联，再跟R 1串联，I 2′＝12I 2＝12·E R ＋R 2＝12·2E 3R ＝E 3R .由I 2′I 1＝E3R E 2R＝23，所以B 选项正确．]6．AC [因为电流表和R x 直接串联，所以电流表读数I ′等于流过R x 的真实电流I ，电压表并联在电流表和R x 串联电路的两端，故电压表读数U ′大于R x 两端的真实电压U ，所以R x 的测量值R x ′＝U ′I ′大于真实值R x ＝U I ，故A 对．R x 的真实值为：R x ＝U I ＝U ′－I ′R AI ′＝10－0.1×0.20.1Ω＝99.8Ω，故C 对．]7．C [因P 1＝P 2＝P 3，又R 2与R 3并联，U 2＝U 3且P ＝U 2R ，故R 2＝R 3，I 2＝I 3＝12I 1，即I 1∶I 2∶I 3＝2∶1∶1，根据P ＝I 2R 得R 1∶R 2∶R 3＝1I 21∶1I 22∶1I 23＝1∶4∶4.]8．B 9.D10．(1)I —U 图象见解析图 (2)开始时不变，后来增大 (3)增大 解析 在图中画出图象如图所示，曲线开始呈直线状说明开始电阻几乎不变，后来逐渐靠近U 轴说明电阻增大．。

第二章 电路第二节 对电阻的进一步研究A 级 抓基础1．根据部分电路欧姆定律，下列判断正确的有( ) A ．导体两端的电压越大，电阻就越大 B ．导体中的电流越大，电阻就越小C ．比较几只电阻的I －U 图象可知，电流变化相同时，电压变化较小的图象是属于阻值较大的那个电阻的D ．由I ＝UR可知，通过一段导体的电流跟加在它两端的电压成正比解析：导体的电阻由导体自身性质决定，与电压和电流的大小无关，所以A 、B 项错误．据欧姆定律可知D 项是正确的．答案：D2．如图所示，L 1、L 2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P 向右移动过程中L 1和L 2两灯的亮度变化情况是( )A ．L 1亮度不变，L 2变暗B ．L 1变暗，L 2变亮C ．L 1变亮，L 2变暗D ．L 1变暗，L 2亮度不变解析：在变阻器的滑片P 向右移动过程中，电阻变大，并联电阻也增大，而电路两端的电压保持不变，根据欧姆定律，干路电流变小，所以L 1变暗，并联部分电压增大，L 2灯变亮．答案：B3．为了探究并联电路电流分配规律，一组同学设计了如图所示的实验电路．滑动变阻器在本实验中的主要作用是( )A ．改变电路的阻值，多测几组电流的数据，便于摸索规律B ．改变电路的阻值，分担电路的总电压，保护电源不会被烧坏C ．改变电路的阻值，限制电路的总电流，保护电流表不会被烧坏D ．改变电路的阻值，多测几组电流的数据，用于求平均值减小误差解析：由图可知，改变滑动变阻器的阻值可改变电路的阻值，从而改变电流，能多测几组电流的数据，便于摸索规律．答案：A4．实验室用的小灯泡灯丝的I －U 特性曲线可用以下哪个图象来表示( )解析：灯丝在通电后一定会发热，当温度达到一定值时才会发出可见光，这时温度能达到很高，因此必须考虑到灯丝的电阻将随温度的变化而变化．随着电压的升高，电流增大，灯丝的电功率将会增大，温度升高，电阻率也将随之增大，电阻增大，U 越大，I －U 曲线上对应点与原点连线的斜率必然越小，A 图符合．答案：A5．有一金属丝，长1 m ，电阻为15 Ω.现将金属丝两端连接成一闭合圆环，如图所示，在圆环上取P 、Q 两点．已知P 、Q 间的短圆弧长20 cm ，求P 、Q 间的电阻值．解析：PQ 间的电阻是两段电阻的并联R ＝R 1R 2R 1＋R 2＝3×123＋12Ω＝2.4 Ω. 答案：2.4 ΩB 级 提能力6．(多选)如图所示是两根材料和粗细相同的导体 a 、b 的伏安特性曲线，下列说法正确的是( )A ．导体 a 的电阻大于导体 b 的电阻B ．将它们并联后接入电路中，流过导体 b 的电流大于流过导体 a 的电流C ．将它们串联后接入电路中，导体 b 两端的电压大于导体a 两端的电压D ．导体 b 的长度大于导体 a 的长度解析：在I －U 图象中，图线的斜率越大，电阻越小，导体a 的电阻大于导体b 的电阻，A 正确．将它们并联后，流过导体b 的电流大，B 正确．串联后，电压的分配与电阻成正比，C 错误．由电阻定律R ＝ρl S，两导体的电阻率和粗细相同，所以a 的长度大于b 的长度，D 错误．答案：AB7．(多选)两个电阻R 1与R 2，且R 1>R 2，并联后总电阻为R ，则一定有( ) A ．R ＝R 1R 2B.1R ＝1R 1＋1R 2C ．R <R 2D ．R 2<R <R 1答案：BC8．如图所示，是将滑动变阻器做分压器用的电路，A 、B 为分压器的输出端，R 是负载电阻，电源电压为U 保持恒定，滑动片P 位于变阻器的中央，下列判断正确的是( )A ．空载(不接R )时，输出电压为大于U2B ．接上负载 R 时，输出电压小于U2C ．负载电阻R 的阻值越大，输出电压越低D ．接上负载R 后，要使输出电压为U2，滑动片P 须向下移动至某一位置解析：空载时，AB 两端电压为变阻器一半阻值分到的电压，为U2，接上负载 R 时，并联电阻小于变阻器阻值的一半，输出电压小于U2，A 错、B 正确．负载电阻R 的阻值越大，并联电阻越大，输出电压越高，C 错误．接上负载R 后，要使输出电压为U2，滑动片P 需向上移动至某一位置，D 错误．答案：B9．(多选)如图所示是两个不同电阻的I －U 图象，则图象①是电阻R 1，图象②是电阻R 2，则( )A．R1和R2串联后的总电阻的I－U图象应在区域ⅠB．R1和R2串联后的总电阻的I－U图象应在区域ⅢC．R1和R2并联后的总电阻的I－U图象应在区域ⅠD．R1和R2并联后的总电阻的I－U图象应在区域Ⅲ答案：BC10．(多选)如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A．小灯泡的电阻随着所加电压的增加而增大B．小灯泡灯丝的电阻率随着灯丝温度的升高而增大C．欧姆定律对小灯泡不适用D．如果把三个这种相同的灯泡串联后，接到电压恒为12 V的电源上，则流过每个小灯泡的电流为0.4 A解析：由图可知，图中电流随电压的增大而增大，每一点的斜率表示该点电阻的倒数，故可知小灯泡的电阻随电压的增大而增大，故A对；因导线的形状没有发生变化，故说明随电压的升高电阻率增大，而随电压增大，温度是升高的，故B对；虽然小灯泡的伏安特性曲线不是直线，原因是电阻率随温度增大而发生了变化，灯丝仍然为金属导体，欧姆定律同样适用，故C错误；若把三个相同的灯泡串联，则每个灯泡两端的电压为4 V，由图可知对应的电流为0.4 A，故D正确．答案：ABD11．如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，求：(1)若已知流过R1的电流I1＝3 A，则干路电流为多大？(2)若已知干路中电流I＝3 A，则流过每个电阻电流为多大？解析：(1)并联电路电压是U ＝I 1R 1＝6 V ，I 2＝UR 2＝2 A ，I 3＝U R 3＝1.5 A ，I ＝I 1＋I 2＋I 3＝6.5 A.(2)并联总电阻为R ，1R ＝1R 1＋1R 2＋1R 3，得R ＝1213 Ω，并联电压为U ＝IR ＝3613 V ，I 1＝UR 1＝1813 A ，I 2＝U R 2＝1213 A ，I 3＝U R 3＝913A. 答案：(1)6.5 A(2)I 1 ＝1813 A ，I 2 ＝1213 A ，I 3 ＝913 A。

第2节 对电阻的进一步研究1．(2022·武汉名校模拟)用电流表和电压表测量电阻的电路如下图，其中R x 为待测电阻．由于电表内阻对测量结果的影响，以下说法中正确的选项是( )A ．电流表的示数小于通过R x 的电流B ．电流表的示数大于通过R x 的电流C ．电压表的示数大于R x 两端的电压D ．电压表的示数小于R x 两端的电压 【答案】C【解析】根据电路的串联可知，电流表的示数等于通过R x 的电流，故A 、B 错误；电压表所测电压为电流表与电阻的电压之和，即其读数大于R x 的实际电压，故C 正确，D 错误．2．(2022·汕头名校二模)为了确定一个标有“3.8 V 0.3 A 〞的小灯泡的电阻，小明和小华两位同学分别采用了不同的方法：小明同学用多用电表的欧姆挡测量，测量结果R 1＝2 Ω；小华同学由R ＝UI计算可得其阻值R 2≈13 Ω.小明同学的操作过程无误，但R 1和R 2存在明显差异．对此，以下说法正确的选项是( )A ．小明同学的方法错误，因为测量时没有电流通过小灯泡B ．小华同学的方法错误，因为小灯泡的电阻不能用R ＝U I来计算 C ．两位同学的方法都正确，因为多用电表的欧姆挡的精确度不够 D ．两位同学的方法都正确，因为小灯泡的工作状态不同 【答案】D【解析】由题意可知，小明同学用多用电表的欧姆挡测量，此时为冷态电阻，阻值较小；而小华同学采用伏安法进行测量，此时灯泡处于正常发光状态，电阻较大，所以导致电阻测量值差异较大，但两人的方法均是正确的．故D 正确，A 、B 、C 错误．3．(多项选择)仪器中常用两个阻值不同的可变电阻来调节电路的电流，一个做粗调，一个做细调，这两个变阻器可以按图甲串联起来或按图乙并联起来再接入电路，R 1阻值较大，R 2阻值较小，那么( )甲 乙A ．图甲中R 1作粗调B ．图甲中R 1作细调C ．图乙中R 2作粗调D ．图乙中R 2作细调【答案】AC【解析】在串联电路中，电阻越大，分配电压越大，调节大电阻会使电路中的电流和电压分配产生很大的影响，所以用来做粗调，而在并联电路中，通过大电阻的电流小，调节大电阻对电路中的电学量影响不大，属细调．4．贝贝同学在做测量小灯泡电功率的实验中，得到如下一组U和I的数据，数据如下表：(2)从图线上可以看出，当小灯泡的电功率逐渐增大时，灯丝电阻的变化情况是____________________．(3)这说明导体的电阻随着温度的升高而________．【解析】画图线时所取标度必须适宜，以所画图线尽量布满坐标纸为宜，且使尽可能多的点分布在图线上，其余点均匀分布在两侧，个别偏差较大的点舍去．答案：(1)I－U图线如下图．(2)开始不变，后来逐渐增大(3)增大。
