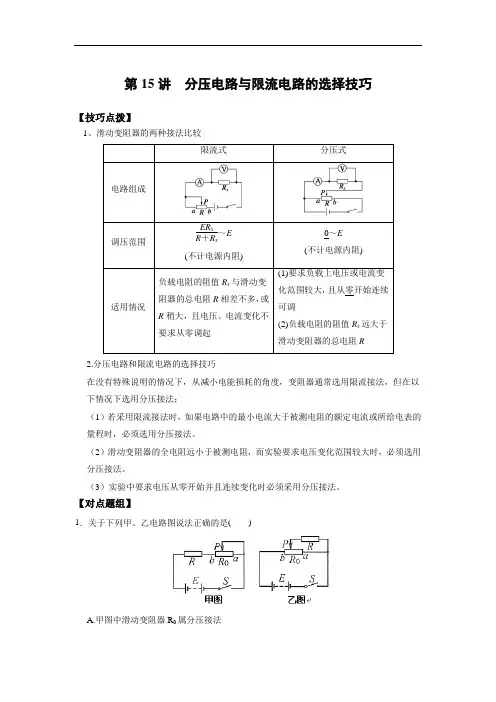

WORD 格式可编辑限流电路和分压电路1. 限流和分压接法的比较（ 1）限流电路： 如图 2 所示，实际上滑动变阻器的右边部分并没 有电流流过。
该电路的特点是：在电源电压不变的情况下， R 用两端的 电压调节范围： U ≥U 用≥UR 用/（R 0+R 用），电流调节范围： U/R 用≥I 用 ≥U/（R 0+R 用 ）。
即电压和电流不能调至零，因此调节范围较小。
要使 限流电路的电压和电流调节范围变大， 可适当增大 R 0。
另外， 使用该电 路时，在接通电前， R 0 应调到最大。
（ 2）分压电路： 如图 3 所示，实质上滑动变阻器的左边部分与 R 用并联后再与滑动变阻器的右边串联。
注意滑动变阻器的两端都有电流流 过，且不相同。
该电路的特点是：在电源电压不变的情况下， R 用 两端 的电压调节范围为 U ≥U 用≥0，即电压可调到零，电压调节范围大。
电 流调节范围为 E/R 用≥ I 用≥ 0。
使用分压电路，在当 R 0<R 用时，调节性能好。
通电前，滑片 P 置 于 A 端，使 U 用 =0 。

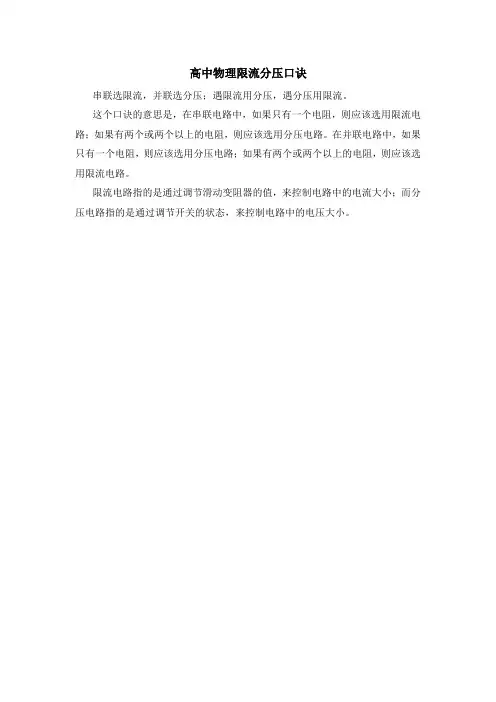

2 两种用法的选择A 优先选用限流式，从电能损耗方面分析消耗电能少。
用限流式具有电源负担轻，电路连 接简便等优点。
B 如果滑动变阻器的额定电流够用，在下列三种情况下 必须采用分压 接法：① 用电器的电压或电流要求从零开始连续可调。
例 1、1993 年全国高考题） 将量程为 100 μA 的电流表改装成量程为 1 mA 的电流表， 并用一标 准电流表与改装后的电流表串联， 对它进行校准 .校准时要求通过电流表的电流能从零连续调到 1mA ，试按实验要求画出电路图例 2、（ 1999 广东卷）用图 3 中所给的实验器材测量一 个“ 12V ，5W ”的小灯泡在不同电压下的功率，其中电 流表有 3A 、0.6A 两档，内阻可忽略，电压表有 15V 、 3V 两档，内阻很大。
测量时要求加在灯泡两端的电压 可连续地从 0V 调到 12V 。
⑴按要求在实物图上连线（其中部分线路已连好） 。
⑵其次测量时电流表的指针位置如下图（ b ）所示，其读数为 A② 要求电器的电压或电流变化范围大，负载电阻的阻值远大于变阻器的总电阻，须用分压式电图 2R 0 R用US 图3WORD 格式可编辑 路。
若接成限流式，当改变滑动变阻器的阻值时，电路中电流变化不明显，测得的电压和电流 取值范围小。
例 3、为了测定一个 “6.3V 、1W ”的小电珠在额定电压下较准确的电阻值， 可供选择的器材有： A.电流表（ 0～ 3A ，内阻约 0.04Ω ） B.毫安表（ 0～300mA ，内阻约 4Ω）C.电压表（ 0～ 10V ， 内阻 10K Ω）D.电压表（ 0～ 3V ，内阻 10K Ω ）E.电源（额定电压 6V ，最大允许电流 2A ）F. 电源（额定电压 9V ，最大允许电流 1A ） G.可变电阻（阻值范围 0～10Ω，额定电流 1A ）H.可 变电阻（阻值范围 0～50Ω ，额定功率 0.5W ）I.导线若干根，电键一个。
⑴为使测量安全和尽可能准确，应选用的器材是。
（用字母代号填写）⑵在右边虚线框内画出电路图，并把图 6 所示实物图用线连接起来。
分析 ：①表及内外解法的选取P1小电珠的额定电流 I 额= = A ≈0.16A=16mA <300mA ，电流表应选 B 。
U 额=6.3V <10V ，额U 6.3 额流式，则在灯泡额定电压下， I 额= A ，具体操作 额63时 I 额 ≈0.16A 应体现在安培表上， 故滑动变阻器此时 大约分压为 U 滑 =9V － 6.3V=2.7V 。
故此时滑动变阻器2.7调节的阻值 R= ≈ 17Ω > 10Ω，因此 G 不可能用10 63限流法，必须使用分压式。
答案：⑴ BCFGI ；⑵电路图如图 7所示，实物连接如图 解法指导 本题的关键是在 “额定电压下” 较准确测量这一要求使得变阻器 G 无法使用限流式，般来说，若待测电阻比滑动变阻器阻值大得多时，一般采用分压式。
例 4、（ 97年高考）某电压表的内阻在 20K Ω --50 K Ω 之间，现要测量其内阻，实验室提供下列电压表选 C ，电源选 F 。
6.3Ω≈40Ω比 10K Ω小得多，仅比毫安表内阻大 10 倍，故选用安培表外接法。
②滑动变阻器及连接方法的选取9将可变电阻 H 接到电源两端， 其上电流大若致为 I= A=0.18A ，而 H 的50额定电流0.5I H = 05.05 =0.1A <0.18A ，而 G 的额定电流为上考虑不宜选用 H 。
由于 40Ω 是可变电阻 G 的中值的 8 倍，故选用分压式连接方式。
1A ，故从安全性若使用限8 所示 图8WORD 格式可编辑内阻不计）；滑动变阻器（ 0~15 Ω 、允许最大电流 和实验要求画出实验电路图 .1 A ）；开关 1 个，导线若干 .根据器材的规格可选用的器材：A 、待测电压表 V （量程 3V ）；B 、电流表 （量程 ）；C 、电流表 （量程 ）；D 、电流表 （量程 ）E 、滑动变阻器 R （最大阻值）； F 、电源 （电动势 4V ）；G 、电键 K 。
（ 1）所提供的电流表中，应选用 __________ 。
（2）为了尽量减小误差，要求测多组数据。
试画出符合要求的实验电路图。
分析：将电流表、电压表串联，只要读出两表读数，即可用公式 I=U/R 求得电压表的内阻。
通 过电压表的最大电流值故电流表应选 A 1。
由于变阻器的阻值远小于电压表的内阻，且要求测多组数据，故变阻器 用分压式连接，如图 3 所示。
例 5. 已知某电阻丝的电阻约为 10Ω ，现有下列器材供测量该电阻丝的电阻时使用；A. 量程为 0.6A ，内阻是 0.5Ω的电流表。
B. 量程为 3V ，内阻是 6K Ω的电压表。
C. 阻值是 0--20 Ω，额定电流为 2A 的滑动变阻器。
D. 蓄电池（ 6V ）。
要求：画出用伏安法测上述电阻丝的电阻的电路图，测量数据要尽量 多。
分析：若采用限流式接法，由于电阻丝阻值为 10Ω ，在 3V 电压（电 压表的量程） 下工作， 则流过它的最大电流为 ，改变滑动变阻器 的阻值（ 0～ 20Ω），电路中电流变化范围约为，电流取值范围比较小，故采用分压式接法比较好。
电路图如图 4 所示。
③ 采用限流接法时限制不住， 电表总超量程， 用电器总超额定值。
在安全（ I 滑额 够大，仪表不超量程，用电器上的电流、电压不超额定值，电源不过载） 、有效（调节范围够用）的前题下，若用，但考虑省电、电路结构简单，可先采用限流接法；而若例 6、用伏安法测量一个定值电阻的器材规格如下：待测电阻 R x （约 100 Ω ）;直流电流表（量 程 0~10 mA 、内阻 50 Ω） ;直流电压表（量程 0~3 V 、内阻 5 k Ω）;直流电源（输出电压 4 V 、 E. 开关一个，导线若干。
R 用 < R 0 ，原则上两种电路均可采 R 用>>R 0，则只能采用分压电路 .WORD 格式可编辑用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于R x< ，故电流表应采用外接法. 在控制电路中，若采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，I min= =24 mA > 10 mA,此时电流仍超过电流表的量程，故滑动变阻器必须采用分压接法.④当负载电阻的阻值小于变阻器总电阻R 或相差不多时，若两种电路都可以对负载的电流和电压有明显的调节，或两种电路都满足实验要求，且电压、电流变化不要求从零调起，则多采用限流式接法，这样的接法电源负担轻，能耗小。
例 4. 在一次实验中需要较准确地测量某一个金属丝的电阻，已知金属丝的电阻，约为；电流表量程3A，内电阻约；电压表量程3V，内电阻约；电源电动势6V；滑动变阻器R 的总电阻，额定电流。
试画出测量金属丝电阻的电路图。
分析：电源电动势为，流过金属丝的电流约可采用限流接法，电路如图 6 所示。
组成可调分压电路[目的]1．掌握将滑动变阻器接成分压电路的方法，认识其原理和用途。
2．学习使用多用电表的直流电压档。
[ 器材]滑动变阻器（标称规格（50Ω，1.5A）、小灯泡（标称规格 6.3V0.15A）、多用电表、电池组（电压约6伏）、开关、导线。
[原理和方法]如图 6 所示，将电阻R1与R2串联后接到电压为U 的电源上，就构成一个固定分压电路。
由于P、b 两点间的电压变小而变小。
若用另一个电阻R f作为负载（用电器）并联接在P、b 两点，那么加在负载R f上的电压也将随R2 的减小而减小。
根据欧姆定律，由于R f的并入使P、b 间原有电阻R2变小，因此用上式计算U2时，应将式中的R2用R f与R2并联的等效电阻代替，得到的U2叫做分压电路的输出电压。
在实际应用中，若用更换电阻R2 来改变输出电压很不方便，于是用一个滑动变阻器代替R1和R2，如图 6 所示。
滑动点P将变阻器R 分为R1和R2两部分，负载R f与P、b间这部分电阻R2并联。
如上所述，在U 不变时，当P由a端向b端滑动时，输出电压就逐渐减小，反之，输出电压就增大，这样，变阻器就作为一个可调分压器。
本实验学习用多用电表测电压。
J0411型多用电表的正面如图7 所示，当选择开关指向写有符号“ V ”的各档位时，它就是一个直流电压表，字母下的小横线表示直流，专U 2R 2U ，因此，若R 2 R1U和R1都保持不变，则U2随R2的业知识整理分享有些多用电表上用“ DC ”表示。
红黑两色表笔要分别接在标有“+”“ ”的插口中，测量直流电压时应让红笔与电位高的一点接触，黑笔与电位低的一点接触。
本实验将选择开关旋到直流10 伏档，读数时应从盘上第二排刻度线（它有50 个分度，分度值为0.2 伏，最右端为10伏）中读出，本实验不做精密测量，估读1／2 分度即可，如指针在图示位置读数为 3.l 伏。
实验电路如图8 所示。
实物接线如图9 所示，注意，变阻器采用三端接法（即三个接线柱均要用上）。
此电路的规范接线顺序是：先用导线1、2、3 把变阻器上的两端（即固定端）接线柱a、b分别连接电源两极，其中a端是通过开关S接正极的。
再用导线4、 5 把一个固定端 b 和滑动端P 连接负载（小灯泡H）的两端。
注意，此时导线 5 不要接到P 上而应与接线柱 c 和 d 连接。
b 端既接电源又接负载，叫做公共端，习惯上公共端接电源负极。
最后用导线6、7 将电压表与负载并联。
通电（即合开关S）前，必须将滑动片P预置在靠近公共端 b 的地方，使分压器输出的电压很小，起保护负载的作用。
