内接外接电表及分压限流电路测小灯泡伏安特性曲线

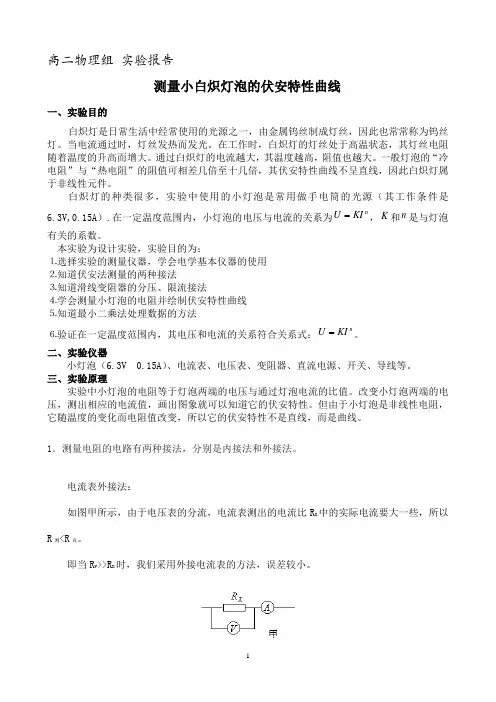

高二物理组 实验报告测量小白炽灯泡的伏安特性曲线一、实验目的白炽灯是日常生活中经常使用的光源之一，由金属钨丝制成灯丝，因此也常常称为钨丝灯。

当电流通过时，灯丝发热而发光。

在工作时，白炽灯的灯丝处于高温状态，其灯丝电阻随着温度的升高而增大。

通过白炽灯的电流越大，其温度越高，阻值也越大。

一般灯泡的“冷电阻”与“热电阻”的阻值可相差几倍至十几倍，其伏安特性曲线不呈直线，因此白炽灯属于非线性元件。

白炽灯的种类很多，实验中使用的小灯泡是常用做手电筒的光源（其工作条件是6.3V,0.15A ）.在一定温度范围内，小灯泡的电压与电流的关系为nKI U =，K 和n 是与灯泡有关的系数。

本实验为设计实验，实验目的为：⒈选择实验的测量仪器，学会电学基本仪器的使用 ⒉知道伏安法测量的两种接法⒊知道滑线变阻器的分压、限流接法⒋学会测量小灯泡的电阻并绘制伏安特性曲线 ⒌知道最小二乘法处理数据的方法⒍验证在一定温度范围内，其电压和电流的关系符合关系式：nKI U =。

二、实验仪器小灯泡（6.3V 0.15A ）、电流表、电压表、变阻器、直流电源、开关、导线等。

三、实验原理实验中小灯泡的电阻等于灯泡两端的电压与通过灯泡电流的比值。

改变小灯泡两端的电压，测出相应的电流值，画出图象就可以知道它的伏安特性。

但由于小灯泡是非线性电阻，它随温度的变化而电阻值改变，所以它的伏安特性不是直线，而是曲线。

1．测量电阻的电路有两种接法，分别是内接法和外接法。

电流表外接法：如图甲所示，由于电压表的分流，电流表测出的电流比R X 中的实际电流要大一些，所以R 测<R 真。

即当R V >>R X 时，我们采用外接电流表的方法，误差较小。

电流表内接法：如图乙所示，由于电流表的分压，电压表测出的电压比RX 两端的实际电压要大一些，所以R 测>R 真。

即当R A <<R X 时，我们采用内接电流表的方法，误差较小。

实验一：测量小灯泡的伏安特性曲线一、实验原理根据伏安法测电阻，测出多组U-I值，然后做出U-I图像。

线性元件的伏安特性曲线是一条过原点的直线，图像的斜率是线性元件的电阻；非线性元件的伏安特性曲线是一条曲线。

二、实验的考察层次层次1：仪器的读数（电压表和电流表的读数）层次2：实验电路图。

滑动变阻器采用分压接法，电流表采用外接法。

层次3：仪器的选择：滑动变阻器选小电阻。

层次4：数据处理。

设计坐标，做U-I图像，或者I-U图像，计算电阻。

层次5：电表量程不够时需要改装电表（改装电压表所需的电阻与电压表内阻几乎相当，改装电流表所需的电阻与电流表内阻几乎相当）【2016 天津与2012 四川相似度很高】三、高考题呈现的特点1.主要考察了电路图的分压接法电路图及实物图的连接。

2.仪器的选择问题，滑动变阻器的选择【电压表根据小灯泡的额定电压选择，电流表根据小灯泡的额定电流选择，滑动变阻器选小电阻】3.内外接法的误差分析4.根据测出的数据做U-I图像（注意图像都是曲线）【典型立体剖析】考点1：实验原理和仪器选择★★[例1]在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材有：A．小灯泡：规格为“3.8 V0.3 A”B．电流表：量程0～0.6 A，内阻约为0.5 ΩC．电流表：量程0～3 A，内阻约为0.1 ΩD．电压表：量程0～5 V，内阻约为5 kΩE．滑动变阻器：阻值范围0～10 Ω，额定电流2 AF．电池组：电动势6 V，内阻约为1 ΩG．开关一只，导线若干(1)为了使测量尽可能地准确，需要使小灯泡两端电压从0逐渐增大到3.8 V且能方便地进行调节，因此电流表应选________．(填器材前选项)(2)根据你选用的实验电路，将如图所示的器材连成实物电路．答案(1)B(2)见解读图解读(1)因小灯泡的额定电流为0.3 A，为减小读数误差，应让指针偏角大一些，故电流表选B.(2)由电流表外接和滑动变阻器采用分压式接法知，电路图如图甲所示，由电路图连接的实物电路如图乙所示．★★[例2]有一个小灯泡标有“4 V 2 W”的字样，现在要用伏安法描绘这个灯泡的I－U图线．现有下列器材供选择：A．电压表(0～5 V，内阻10 kΩ)B．电压表(0～15 V，内阻20 kΩ)C．电流表(0～3 A，内阻1 Ω)D．电流表(0～0.6 A，内阻0.4 Ω)E．滑动变阻器(10 Ω，2 A)F．滑动变阻器(500 Ω，1 A)G．学生电源(直流6 V)、开关、导线若干(1)实验时，选用图中甲而不选用图乙的电路图来完成实验，请说明理由：________________________________________________________________________________________________________________________________________________________________________________________________________________________.(2)实验中所用电压表应选用________，电流表应选用________，滑动变阻器应选用________．(用序号字母表示)．(3)把图中所示的实验器材用实线连接成实物电路图．解读因实验目的是要描绘小灯泡的伏安特性曲线，需要多次改变小灯泡两端的电压，故采用如图甲所示的分压式电路合适，这样电压可以从零开始调节，且能方便地测多组数据．因小灯泡额定电压为4 V，则电压表选0～5 V的A而舍弃0～15 V的B，小灯泡的额定电流I＝0.5 A，则电流表只能选D.滑动变阻器F的最大阻值远大于小灯泡内阻8 Ω，调节不方便，故舍去．小灯泡内阻为电流表内阻的80.4＝20倍，电压表内阻是小灯泡的10×1038＝1 250倍，故电流表采用了外接法．答案(1)描绘小灯泡的I—U图线所测数据需从零开始，并要多取几组数据(2)A D E (3)如下图所示．考点2：数据处理及误差分析★★★【例3】图中所示器材为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验器材．（1）根据实验原理，用笔画线代替导线，将图1中的实验电路图连接完整．（2）开关S闭合之前，图1中滑动变阻器的滑片应该置于_____端．（选填“A端”、“B端”或“AB中间”）（3）实验中测得有关数据如下表：根据表中的实验数据，在图2中画出小灯泡的I-U特性曲线．【说明】：1.实验原理图2.数据描点，画图★★【例4】用如图甲所示的器材做“描绘小灯泡的伏安特性曲线”实验．小灯泡标有“6 V 3 W”的字样，铅蓄电池的电动势为8 V，滑动变阻器有两种规格：R1标有“5 Ω2 A”，R2标有“100 Ω20 mA”．各电表的量程如图甲所示．测量时要求小灯泡两端的电压从零开始，并测多组数据．(1)滑动变阻器应选用__________；分压接法选小电阻(2)用笔画线代替导线，把图甲中的实物连成实验电路(有部分连线已接好)；(3)测量时电压表示数如图乙所示，则U＝________ V；(4)某同学根据实验测量得到的数据，作出了如图丙所示的I－U图像．分析图像不是直线的原因：________________________________________________________________________________________________________________________________________________.答案(1)R1(2)实验电路如图所示(3)4.0(4)小灯泡两端的电压逐渐增大时，灯丝温度升高，灯丝的电阻(或电阻率)变大解读(1)由于电压要从零开始调节，所以滑动变阻器应采用分压式接法，如果选用R2，滑动变阻器中的电流会超过20 mA，故选R1.(2)实验电路中电流表外接，滑动变阻器采用分压式接法．(4)小灯泡两端的电压逐渐增大时，灯丝温度升高，灯丝的电阻(或电阻率)变大．【高考题赏析】1.★【2009 天津 3 6】为探究小灯泡L的伏安特性，连好如图甲所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

——以测电阻为核心的电学实验考查点(一)电路的选择1．电流表内接法与外接法的选择由于电流表内阻的分压作用，电压表由于电压表内阻的分流作用，电流表2．分压电路与限流电路的选择(1)以小控大用分压，相差无几用限流，即当滑动变阻器的阻值较小时，常采用分压电路；当滑动变阻器的阻值与负载相差不大时，常采用限流电路。

若两种电路均可，则采用限流式，因为限流式损耗功率小。

(2)必须采用分压电路的情况有三种：①要求电压从零开始变化；②滑动变阻器太小，不能起到限流的作用；③限流电路不能获取有区分度的多组数据。

[例1](2016·浙江高考)某同学用伏安法测量导体的电阻，现有量程为3 V、内阻约为3 kΩ的电压表和量程为0.6 A、内阻约为0.1 Ω的电流表。

采用分压电路接线，图甲是实物的部分连线图，待测电阻为图乙中的R1，其阻值约为5 Ω。

(1)测R1阻值的最优连接方式为导线①连接________(填“a”或“b”)、导线②连接________(填“c”或“d”)。

(2)正确接线测得实验数据如表，用作图法求得R1的阻值为________Ω。

(3)已知图乙中R2与R1是材料相同、厚度相等、表面为正方形的两导体，R2的边长是R1的110，若测R2的阻值，则最优的连线应选________(填选项)。

A．①连接a，②连接cB．①连接a，②连接dC．①连接b，②连接cD．①连接b，②连接d[解析](1)由于实验测量的是一个小电阻，故电流表应外接，因此导线①接a，由于采用分压电路，故导线②应接d。

(2)根据实验数据作出R1的伏安特性曲线如图所示，图线的斜率即为电阻R1的大小，由图像可知，R1＝4.6 Ω。

(3)设R1的边长为l，厚度为h，电阻率为ρ，根据电阻定律，得R1＝ρlhl＝ρh，R2的阻值R2＝ρl 10hl10＝ρh＝R1，故测量R2的电路同测量R1的电路，故选项B正确。

[答案](1)a d(2)作图见解析 4.6(4.4～4.7均可)(3)B考查点(二)测定金属的电阻率1．实验仪器的选择原则电压表和电流表一般要根据实验电路中电源的电压和流过金属丝的电流进行选择，在该实验中，电压表一般选择3 V的量程，电流表一般选择0.6 A的量程；如果采用限流式电路，选用的滑动变阻器最大阻值一般要比待测金属丝的阻值大一些，如果采用分压式电路，一般应选用最大阻值较小，而额定电流较大的滑动变阻器。

绝密★启用前实验1：测绘小灯泡的伏安特性曲线规律总结：1．滑动变阻器的限流式接法和分压式接法比较上电压的RE2. 两种接法的适用条件(1)限流式接法：测量范围小，或者待测用电器阻值跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小．(2)分压式接法：测量范围大，或者待测用电器的电阻比滑动变阻器的总电阻要大．3.电流表的外接法和内接法的比较由于电压表、电流表并非理想电表，所以实验中要考虑电表的内阻。

大内偏大：测量大电阻用内接法，测量值比真实值偏大小外偏小：测量小电阻用外接法，测量值比真实值偏小本实验由于电压表的阻值比灯泡的阻值大得多，经过电压表的电流比灯泡的电流小得多，因此电流表的读数几乎接近经过灯泡的电流，所以本实验要用电流表的外接法。

一、单选题(共2小题,每小题5.0分,共10分)1.要描绘一个小灯泡的伏安特性曲线，所用器材如下a．小灯泡，型号为“3 V，0.6 A”b．电流表（0~0.6 A，内阻约1 Ω）c．电压表（0~3 V，内阻约3 kΩ）d．直流电源（4 V，内阻不计）e．滑动变阻器（0~15 Ω）f．电键要求灯泡两端的电压从0开始连续调节，下列四个电路图应选哪一个？（）A．B．C．D．2.(多选)如图所示，甲、乙两图分别为测量灯泡电阻R的电路图，下列说法正确的是()A．甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B．甲中R测>R真，乙中R测<R真C．甲中误差由电压表分流引起，为了减小误差，就使R≪R V，故此法测较小电阻好D．乙中误差由电流表分压引起，为了减小误差，应使R≫R A，故此法测较大电阻好二、多选题(共2小题,每小题5.0分,共10分)3.（多选）实验中可以利用滑动变阻器来改变用电器R L两端的电压，可以有图中（a）、（b）两种电路.用R0表示滑动变阻器的全部阻值，选择哪个电路更合适，以下叙述中正确的是（）A．若R0约为4R L，则采用电路（a）比较合适B．若R0约为4R L，则采用电路（b）比较合适C．若R0远小于R L，则采用电路（a）比较合适D．若R0远小于R L，则采用电路（b）比较合适4.(多选)如图所示的电路中，电压表和电流表的读数分别为10 V和0.1 A，电流表的内阻为0.2 Ω，那么有关待测电阻Rx的下列说法正确的是()A．Rx的测量值比真实值大B．Rx的测量值比真实值小C．Rx的真实值为99.8 ΩD．Rx的真实值为100.2 Ω分卷II三、实验题(共2小题,每小题10.0分,共20分)5.一只小灯泡，标有“3 V,0.6 W”字样．现用图示的器材测量该小灯泡的伏安特性曲线，(滑动变阻器最大阻值为10 Ω；电源电动势为6 V，内阻为1 Ω；电流表内阻为1 Ω，电压表的内阻为10 kΩ)．(1)在设计电路的过程中，为了尽量减小实验误差，电流表应采用__________(选填“内接”或“外接”)法．滑动变阻器的连接方式应采用________(选填“分压式”或“限流式”)；(2)用笔画线当导线，根据设计的电路图将实物图连成完整的电路(图中有三根导线已经接好)．6.有一个额定电压为3.8 V，额定功率约为1 W的小灯泡，现要用伏安法描绘这只灯泡的伏安特性图线，有下列器材可供选用：A．电压表V1(0～6 V，内阻约为5 kΩ)B．电压表V2(0～15 V，内阻约为30 kΩ)C．电流表A1(0～3 A，内阻约为0.1 Ω)D．电流表A2(0～0.6 A，内阻约为0.5 Ω)E．滑动变阻器R1(10 Ω，5 A)F．滑动变阻器R2(200 Ω，0.5 A)G．蓄电池(电动势6 V，内阻不计)H．开关、导线（1）实验的电路图应选用下列的图（填字母代号）(2) 实验中，电压表选，电流表选，滑动变阻器选．(请填写选项前对应的字母)(3) 测得该灯泡的伏安特性曲线如图所示，由图线可求得此灯泡在正常工作时的电阻为Ω(结果保留两位有效数字)；随着电压增大，温度升高，小灯泡的电阻．（填“增大”，“减小”或“不变”）(4)若将此灯泡与电动势12 V、内阻为1 Ω的电源相连，要使灯泡正常发光，需串联一个阻值为Ω的电阻．(结果保留两位有效数字)答案解析1.【答案】A【解析】描绘小灯泡的伏安特性曲线，用电压表测出灯泡电压，用电流表测通过灯泡的电流，滑动变阻器采用分压接法，因灯泡内阻为：，故灯泡内阻接近电流表内阻，故电流表采用外接法，故A正确，B、C、D错误.2.【答案】ACD【解析】甲图的接法叫电流表外接法，乙图的接法叫电流表内接法A正确；甲图实际测量值为灯泡和电压表并联之后的阻值，所以R测<R真，而乙图实际测量值为灯泡和电流表串联之后的值，所以R测>R真所以B错误；甲电路是由于电压表分流导致的实验误差，所以当R≪R V时，电压表分流较小，故此电路适合测量小电阻．反之则是乙图．所以C、D正确.3.【答案】AD【解析】若约为，根据串联电路分压规律可知，采用限流式接法，滑动变阻器调压范围大，故采用电路（a）比较合适，A正确，B错误；若远小于时，滑动变阻器采用分压式接法调压范围大，则采用电路（b）比较合适，故C错误，D正确．4.【答案】AC【解析】因为电流表和Rx直接串联，所以电流表读数I′等于流过Rx的真实电流I，电压表并联在电流表和串联电路的两端，故电压表读数U′大于Rx两端的真实电压U，所以Rx的测量值Rx′＝大于真实值Rx＝Rx，故A对．Rx的真实值为：Rx＝＝＝Ω＝99.8 Ω，故C对．5.【答案】(1) 外接分压式(2)如图：【解析】(1)对灯泡由R＝＝15 Ω，满足电压表内阻远大于小灯泡电阻，所以电流表应采用外接法；测量该小灯泡的伏安特性曲线，电压要从零开始，所以滑动变阻器的连接方式应采用分压式．(2)连接时导线不能交叉，并注意电流表应采用外接法，滑动变阻器的连接方式应采用分压式，如图所示：6.【答案】（1）B （2）ADE（3）16 Ω 增大（4）34【解析】（1）为描绘灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法，故应选E；灯泡额定电压为3.8 V，电压表应选择A，灯泡额定电流为：，电流表选择D，灯泡正常发光时的电阻：，电流表内阻为：，电压表内阻为，电压表内阻远大于灯泡电阻，电流表应采用外接法，实验电路应选择图B所示电路；（2）由（1）分析可知，电压表选择A，电流表选择D，滑动变阻器采用分压接法，为方便实验操作，滑动变阻器选择E；（3）由图示图象可知，随增大，增大，实际功率增大，灯泡温度升高，电压与电流表的比值增大，灯泡电阻增大；由图示图象可知，电压：时，电流，此时灯泡电阻：；（4）灯泡正常发光时，串联电阻两端电压，串联电阻阻值.。

设计性实验:测量小灯泡的伏安特性曲线实验论文摘要：中学阶段我们接触到了几种测小灯泡伏安特性曲线的方法，其中最常用的有内接限流法、内接分压法、外接限流法、外接分压法等。

而这几种方法在理论上和实验环境上都有所不同，这就导致了对同一个小灯泡进行伏安特性曲线测量时，实验结果会存在一定的差异，随之得出小灯泡的伏安特性曲线也会有所不同。

我们知道利用伏安法来测小灯泡的伏安特性曲线是非常简单的，但是熟练掌握伏安特性曲线的同学就会知道，基于伏安法测电阻的基础上，用不同的实验电路测出的小灯泡的伏安特性也会有一定差异。

关键词：内接限流法、内接分压法、外接限流法、外接分压法、伏安特性曲线、电阻一、实验原理及方法：当一个电子元件接入电路构成闭合回路，其两端的电压与通过它的电流的比值即为该条件下电子组件的电阻。

若电子元件两端的电压与通过它的电流成固定的正比例，则其伏安特性曲线为一条直线，这类元件称为线性元件；而当电子元件两端的电压与通过它的电流不成固定的正比例时，其伏安特性曲线是一条曲线，这类元件称为非线性元件。

一般金属导体的电阻是线性电阻，其伏安特性曲线是一条直线。

电阻是电子元件的重要特性，在电学实验中我们经常要测量其大小。

在要求不是很精确的条件下，我们可以采用伏安法测电阻，即测出被测元件两端的电压U和通过它的电流I，然后运用欧姆定律R=U/I,,即可求得被测元件的电阻R。

同时，我们也可以运用作图法，作出其伏安特性曲线，从曲线上求得电阻的阻值。

伏安特性曲线是直线的电阻称为线性电阻，否则则为非线性电阻。

非线性电阻的阻值是不确定的，只有通过作图法才能反映其特性。

用伏安法测电阻，原理和操作都很简单，但由于电表有一定的内阻，必然就会给实验带来一定的误差。

所以应采用相应的方法接入电表。

（一）电表接法法一：电流表外接法法二：电流表内接法∵ I > I X ∵ U>U∴R测=U/IA＜Rx=U/IX ∴R测=U/IA＜Rx=U/IX故此接法用于测量小电阻故此接法用于测量大电阻由于小灯泡的电阻不大，故此采用法一。

伏安法测小灯泡的伏安特性曲线发表时间：2013-06-19T08:22:32.513Z 来源：《中小学教育》2013年9月总第145期供稿作者：尚伦华张俊杰[导读] 在伏安法测小灯泡的伏安特性曲线实验中，电压表和电流的连接接法分为电流表内接法和电流外接法。

尚伦华张俊杰贵州师范大学物理与电子科学学院550001摘要：中学阶段我们接触到了几种测小灯泡伏安特性曲线的方法，其中最常用的有内接限流法、内接分压法、外接限流法、外接分压法等。

而这几种方法在理论上和实验环境上都有所不同，这就导致了对同一个小灯泡进行伏安特性曲线测量时，实验结果会存在一定的差异,随之得出小灯泡的伏安特性曲线也会有所不同。

关键词：内接限流法内接分压法外接限流法外接分压法伏安特性曲线高中阶段对小灯泡的伏安特性曲线的测定最常用的是伏安法，因为伏安法测小灯泡的伏安特性曲线的的理论基础是欧姆定律。

欧姆定律是高中物理电学部分的重点之一，熟练掌握利用欧姆定律作为理论指导来测量小灯泡的伏安特性曲线，对学生灵活运用欧姆定律有很大的帮助。

我们知道利用伏安法来测小灯泡的伏安特性曲线是非常简单的，但是熟练掌握伏安法测小灯泡伏安特性曲线的同学就会知道，基于伏安法测电阻的基础上，用不同的实验电路测出的小灯泡的伏安特性也会有一定的差异。

一、基于伏安法下的四种实验电路概述在伏安法测小灯泡的伏安特性曲线实验中，电压表和电流的连接接法分为电流表内接法和电流外接法。

滑动变阻器的连接方式存在限流式和分压式两种接法。

我都知道内接法可较准确地测得流经小灯泡的电流，不可测得小灯泡两端的准确电压；外接法可较准确测得小灯泡两端电压，不能较准确地测得流经小灯泡的电流；限流式接法，在滑动变阻器的可调范围内调节小灯泡两端的电压和流经小灯泡的电流时电流电压的变化范围比较小；分压式接法可以通过调节滑动变阻器使得小灯泡两端电压能从零开始变化，但流经滑动变阻器的电流较大，滑动变阻器消耗的功率会较大，所以该接法只可在滑动变阻器的额定电流或功率下使用。
