虚拟仪器程序设计复习试题及答案1、创建一个VI程序,该程序可以产生一个六行四列的二维数组(数组元素为0到10的随机整数),并把二维数组的前三行、前三列单独提出来,做为一个新的数组。
答案:前面板框图程序2、用0-100的随机数代替摄氏温度,将每500ms采集的温度的变化波形表示出来,并设定上下限,温度高于上限或者低于下限分别点亮对应的指示灯。
并将其上下限也一并在波形中表示出来。
答案:前面板框图程序3、创建一个程序,产生正弦波、三角波、矩形波、锯齿波,并显示出来。
波形的频率和幅度可以改变。
用一个旋钮式开关来选择产生哪种波形。
答案:前面板框图程序4、(1)创建一个VI子程序,该子程序的功能是用公式节点来产生一个模拟压力,其计算公式是P=80+18.253V+1.244V*V。
V是1到5的随机数。
(2)调用(1)的子程序,每0.5秒测量一次压力,共测量20次,将当前的压力值在波形中表示出来,并求出压力的最大值、最小值和平均值。
答案:1、前面板框图程序2、前面板框图程序5、设计一个VI来测量温度(温度是用一个20到40的随机整数来代替),每隔0.25秒测一次,共测定5秒。
在数据采集过程中,VI将在波形Chart上实时地显示测量结果。
采集过程结束后,在Graph上画出温度数据曲线,并且把测量的温度值以文件的形式存盘,存盘格式为:点数时间(S) 温度值(度)1 0.25 782 0.50 85答案:前面板框图程序文本文档中存储的数据:6、创建一个VI程序,该VI程序实现的功能是:(1)、创建一个程序使之产生0-10的随机整数,并将其做成子VI。
(2)、调用(1)中所产生的子VI并判断其产生的随机数是否等于0,如果等于0,则点亮指示灯。
同时,另外设置一个开关来控制指示灯的可见性。
(要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。
)答案:前面板框图程序。

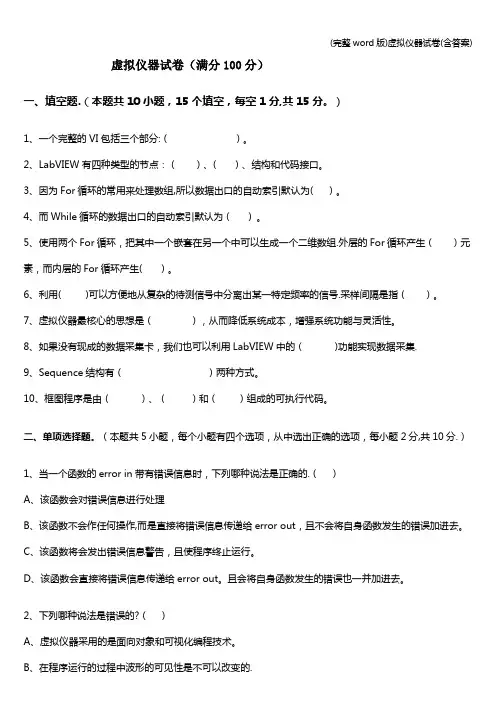

虚拟仪器试卷(满分100分)一、填空题.(本题共10小题,15个填空,每空1分,共15分。
)1、一个完整的VI包括三个部分:()。
2、LabVIEW有四种类型的节点:()、( )、结构和代码接口。
3、因为For循环的常用来处理数组,所以数据出口的自动索引默认为( )。
4、而While循环的数据出口的自动索引默认为() 。
5、使用两个For循环,把其中一个嵌套在另一个中可以生成一个二维数组.外层的For循环产生()元素,而内层的For循环产生( )。
6、利用( )可以方便地从复杂的待测信号中分离出某一特定频率的信号.采样间隔是指()。
7、虚拟仪器最核心的思想是(),从而降低系统成本,增强系统功能与灵活性。
8、如果没有现成的数据采集卡,我们也可以利用LabVIEW中的()功能实现数据采集.9、Sequence结构有()两种方式。
10、框图程序是由()、()和()组成的可执行代码。
二、单项选择题。
(本题共5小题,每个小题有四个选项,从中选出正确的选项,每小题2分,共10分.)1、当一个函数的error in带有错误信息时,下列哪种说法是正确的.()A、该函数会对错误信息进行处理B、该函数不会作任何操作,而是直接将错误信息传递给error out,且不会将自身函数发生的错误加进去。
C、该函数将会发出错误信息警告,且使程序终止运行。
D、该函数会直接将错误信息传递给error out。
且会将自身函数发生的错误也一并加进去。
2、下列哪种说法是错误的?()A、虚拟仪器采用的是面向对象和可视化编程技术。
B、在程序运行的过程中波形的可见性是不可以改变的.C、在LabVIEW中,VI程序的运行是数据流驱动的。
D、在创建子程序时,可以使用连线工具给前面板的控制器和指示器分配端口。
3、下列说法中哪种说法是正确的?()A、While循环只有在条件端口接收到的值为True时才停止循环B、While循环不满足条件,1次也不执行C、For循环当N〈1时,1次都不执行D、For循环可以嵌套,而While循环不可以嵌套4、当数据采集卡组态成DIFF模式时,将使用差分连接方式,使用这种连接方式下列哪种说法是错误的?( )A、可以减少尖峰噪声B、增加噪声抑制C、增大了尖峰噪声D、增加共模信号抑制5、下列哪种总线产品对PCI总线产品完全兼容。

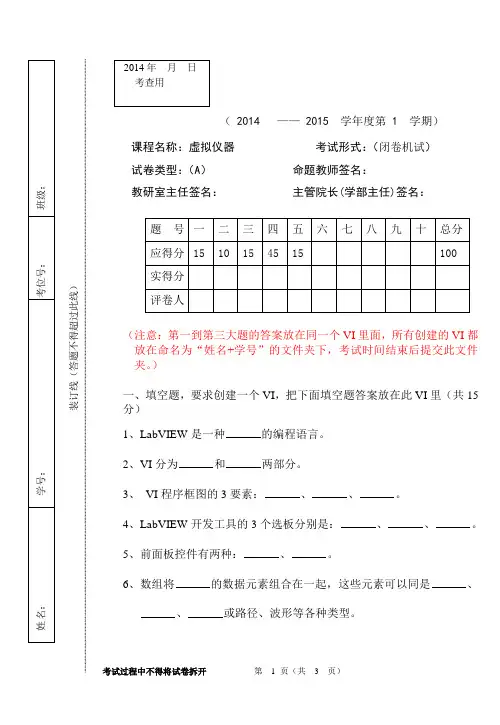

( 2014 —— 2015 学年度第 1 学期) 课程名称:虚拟仪器 考试形式:(闭卷机试) 试卷类型:(A ) 命题教师签名: 教研室主任签名: 主管院长(学部主任)签名: (注意:第一到第三大题的答案放在同一个VI 里面,所有创建的VI 都放在命名为“姓名+学号”的文件夹下,考试时间结束后提交此文件夹。
) 一、填空题,要求创建一个VI ,把下面填空题答案放在此VI 里(共15分) 1、LabVIEW 是一种的编程语言。
2、VI 分为和两部分。
3、 VI 程序框图的3要素:、、。
4、LabVIEW 开发工具的3个选板分别是:、、。
5、前面板控件有两种:、。
6、数组将的数据元素组合在一起,这些元素可以同是、、或路径、波形等各种类型。
装订线(答题不得超过此线)二、简答题(共10分)1、什么叫虚拟仪器?(4分)2、阐述波形图表与波形图的异同点,以及它们两者与XY图的不同点?(6分)三、判断、分析题(共15分)1、分析(a)、(b)图出错的原因。
(5分)( a) 图(b) 图2、判断(c)图程序是否正确,若正确程序执行时循环几次?(5分)(c) 图3、简述(d)图、(e)图和(f)图运行出的结果有何不同,原因?(5分)(d)图(e) 图(f)图四、编程题(共45分)1、建立一个VI ,创建一个簇常量,元素包括“考生姓名”、“学号”、“指示灯”,要求从簇中提取出“考生姓名”,显示在前面板。
(10分)0,1,2,3,42、创建一个二维数组常量,元素为:5,6,7,8,9 ,求其数组大小、2,0,4,5,1元素的最大最小值,以及提取出元素7。
(10分)3、编写一个VI,产生30个随机数求其最大值与平均值,并保存此30个随机数,保存格式自定。
(13分)4、编写一个程序,程序开始运行后要求用户输入一个口令,口令正确时点亮一个指示灯(要求灯亮时为红色),否则程序停止并灭掉指示灯。
(12分)五、综合设计题(15分)建立个名为“L”的子VI,用运算函数编写以下算式:t =5.983x+7.56y/3.1415z;其中t为子VI输出端口,x、y、z为子VI的输入端口。
《虚拟仪器技术》考试样卷院(系)班级学号(9位)姓名———————————阅————卷————密————封————装————订————线——————————常熟理工学院~学年第学期《虚拟仪器技术》考查试卷()使用班级:试题总分: 100 分考试时限:120分钟答题及试卷递交等事项说明:1、本试卷共有三种题型,分别为填空题、单项选择题与程序设计题。
其中填空题、单项选择题直接将答案填写在试卷的相应位置;程序设计题共5小题,在做程序设计题之前,请在计算机桌面创建以自己的9位学号+姓名来命名的文件夹,程序设计题的5个小题的程序(VI)分别命名为题目1、题目2、题目3、题目4与题目5,然后保存在前面创建的以自己的9位学号+姓名来命名的文件夹里面。
若有子程序,请将子程序命名为题目X的子程序,其中X表示1、2、3、4、5。
2、程序设计题递交方式为:将在前面创建的以自己的9位学号+姓名来命名的文件夹用WINRAR或ZIP软件打包后发到***************邮箱中,邮件主题为自己的9位学号+姓名,例如“160508143+刘亚燕”。
一、填空题(每空1分,共10分)1、在LabVIEW中提供了3种图形化的操作模板,包括、以及。
2、使用两个For循环,把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For循环产生元素,而内层的For循环产生元素。
3、测量系统根据模拟输入信号的连线方式可以分为、以及无参考地单端(NRSE)三种类型。
4、一个电压信号可以分为接地和两种类型。
5、因为For循环的常用来处理数组,所以数据出口的自动索引默认为,而While循环的数据出口的自动索引默认为。
二、单项选择题(本大题共10小题,每小题2分,共20分)1、下面哪项条件可以让For loop停止执行?( )。
A.当条件端子为False时B.当重复端子的值比计数端子的值小1时C.当重复端子的值比计数端子的值大1时D.以上三个选项都不对2、下面关于数组常数的叙述中,错误的是( )。

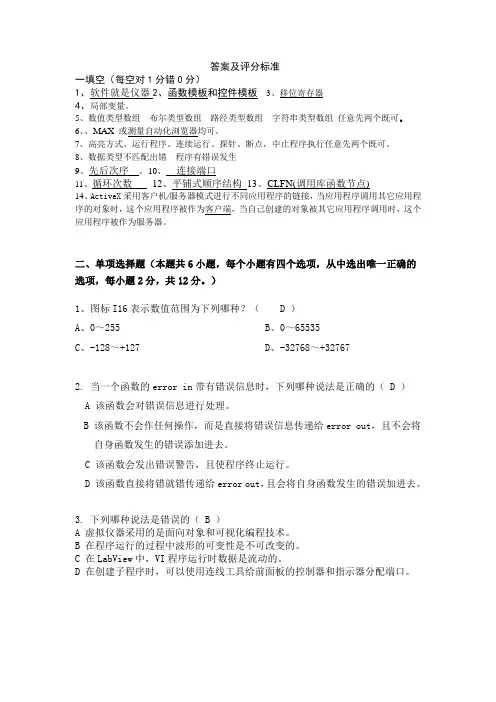

答案及评分标准一填空(每空对1分错0分)1、软件就是仪器2、函数模板和控件模板3、移位寄存器4、局部变量。
5、数值类型数组布尔类型数组路经类型数组字符串类型数组任意先两个既可。
6、、MAX或测量自动化浏览器均可。
7、高亮方式、运行程序、连续运行、探针、断点,中止程序执行任意先两个既可。
8、数据类型不匹配出错程序有错误发生9、先后次序。
10、连接端口11、循环次数12、平铺式顺序结构13、CLFN(调用库函数节点)14、ActiveX采用客户机/服务器模式进行不同应用程序的链接,当应用程序调用其它应用程序的对象时,这个应用程序被作为客户端,当自己创建的对象被其它应用程序调用时,这个应用程序被作为服务器。
二、单项选择题(本题共6小题,每个小题有四个选项,从中选出唯一正确的选项,每小题2分,共12分。
)1、图标I16表示数值范围为下列哪种?( D )A、0~255B、0~65535C、-128~+127D、-32768~+327672. 当一个函数的error in带有错误信息时,下列哪种说法是正确的( D )A 该函数会对错误信息进行处理。
B 该函数不会作任何操作,而是直接将错误信息传递给error out,且不会将自身函数发生的错误添加进去。
C 该函数会发出错误警告,且使程序终止运行。
D 该函数直接将错就错传递给error out,且会将自身函数发生的错误加进去。
3. 下列哪种说法是错误的( B )A 虚拟仪器采用的是面向对象和可视化编程技术。
B 在程序运行的过程中波形的可变性是不可改变的。
C 在LabView中,VI程序运行时数据是流动的。
D 在创建子程序时,可以使用连线工具给前面板的控制器和指示器分配端口。
4、对于下面的程序框图,哪个描述是正确的?[ D ](A) 循环会执行一次,计数接线端会输出数值0;(B) 循环不会执行,计数接线端会返回一个空数值(Null);(C) 循环会执行一次,计数接线端会输出数值1;(D) 循环会执行无限次,程序只能人为中止。

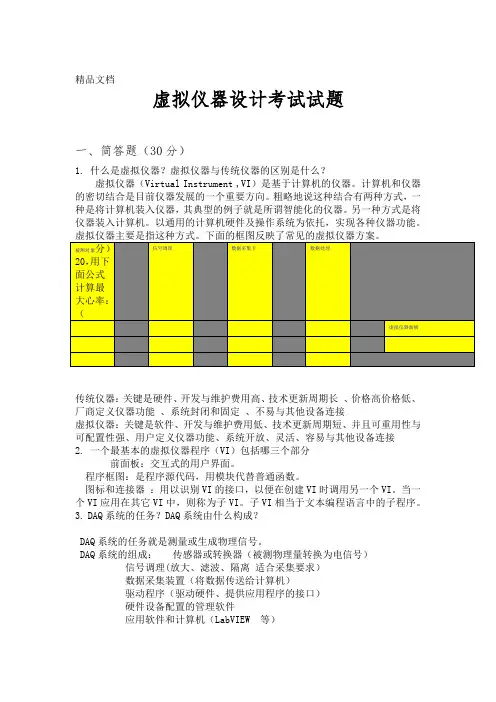

精品文档虚拟仪器设计考试试题一、简答题(30分)1.什么是虚拟仪器?虚拟仪器与传统仪器的区别是什么?虚拟仪器(Virtual Instrument ,VI)是基于计算机的仪器。
计算机和仪器的密切结合是目前仪器发展的一个重要方向。
粗略地说这种结合有两种方式,一种是将计算机装入仪器,其典型的例子就是所谓智能化的仪器。
另一种方式是将仪器装入计算机。
以通用的计算机硬件及操作系统为依托,实现各种仪器功能。
传统仪器:关键是硬件、开发与维护费用高、技术更新周期长、价格高价格低、厂商定义仪器功能、系统封闭和固定、不易与其他设备连接虚拟仪器:关键是软件、开发与维护费用低、技术更新周期短、并且可重用性与可配置性强、用户定义仪器功能、系统开放、灵活、容易与其他设备连接2.一个最基本的虚拟仪器程序(VI)包括哪三个部分前面板:交互式的用户界面。
程序框图:是程序源代码,用模块代替普通函数。
图标和连接器:用以识别VI的接口,以便在创建VI时调用另一个VI。
当一个VI应用在其它VI中,则称为子VI。
子VI相当于文本编程语言中的子程序。
3.DAQ系统的任务?DAQ系统由什么构成?DAQ系统的任务就是测量或生成物理信号。
DAQ系统的组成:传感器或转换器(被测物理量转换为电信号)信号调理(放大、滤波、隔离适合采集要求)数据采集装置(将数据传送给计算机)驱动程序(驱动硬件、提供应用程序的接口)硬件设备配置的管理软件应用软件和计算机(LabVIEW 等)二、设计题(70分)1.构建VI,接收5个数字输入,将这些数字相加并在仪表盘上显示结果。
如果输入数的总和小于8.0,则圆形指示灯亮。
(15分)精品文档.精品文档VI2.构建最大心率性别214-Age*0.8男209-Age*0.7女在前面板上放置数值控件来输入年龄,放置滑动开关来输入性别。
数值指示器显示最大心率。
使用公式节点计算心率公式。
精品文档.精品文档打开并保持打开状。
程序运行时,第一个LED3个圆形LEDVI3.构建,在前面板上放置打开并保持打开状LED打开并保持打开状态;再过2s,第三个态,1s以后,第二个LED 20(分)LED都保持打开状态3s,然后程序结束。

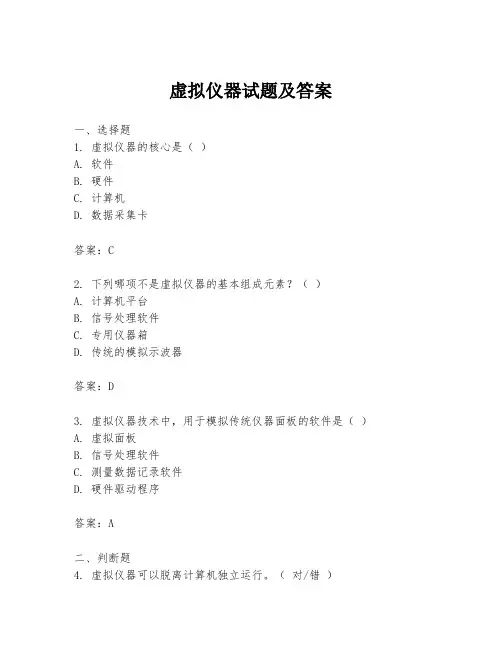

虚拟仪器试题及答案一、选择题1. 虚拟仪器的核心是()A. 软件B. 硬件C. 计算机D. 数据采集卡答案:C2. 下列哪项不是虚拟仪器的基本组成元素?()A. 计算机平台B. 信号处理软件C. 专用仪器箱D. 传统的模拟示波器答案:D3. 虚拟仪器技术中,用于模拟传统仪器面板的软件是()A. 虚拟面板B. 信号处理软件C. 测量数据记录软件D. 硬件驱动程序答案:A二、判断题4. 虚拟仪器可以脱离计算机独立运行。
(对/错)答案:错5. 虚拟仪器的灵活性和可扩展性优于传统仪器。
(对/错)答案:对三、简答题6. 简述虚拟仪器的主要优势。
答案:虚拟仪器的主要优势包括成本效益高、灵活性强、易于升级和扩展、用户界面友好、数据处理能力强等。
7. 描述虚拟仪器在数据采集过程中的基本步骤。
答案:虚拟仪器在数据采集过程中的基本步骤包括:确定测量需求、选择适当的硬件、安装和配置硬件驱动程序、开发或选择适当的测量软件、进行实际测量、分析和处理数据。
四、计算题8. 假设一个虚拟仪器系统在1秒内采集了1000个数据点,每个数据点为16位分辨率。
计算该系统在1分钟内采集的数据量(以字节为单位)。
答案:首先计算每秒的数据量,1000个数据点 * 16位 = 16000位。
由于1字节=8位,所以每秒的数据量为16000位 / 8 = 2000字节。
1分钟=60秒,因此1分钟内的数据量为2000字节/秒 * 60秒 = 120000字节。
五、论述题9. 论述虚拟仪器在现代工业自动化中的应用及其重要性。
答案:虚拟仪器在现代工业自动化中的应用非常广泛,包括但不限于过程控制、质量检测、设备监控、数据记录和分析等。
其重要性体现在能够提供高度集成的自动化解决方案,提高生产效率,降低成本,增强系统的可靠性和安全性。
此外,虚拟仪器的灵活性和可定制性使得它能够适应多变的生产需求,快速响应市场变化。
六、案例分析题10. 某工厂需要监控生产线上的温度变化,以确保产品质量。
虚拟仪器考试题及答案一、单项选择题(每题2分,共20分)1. 虚拟仪器的核心技术是()。
A. 虚拟技术B. 计算机技术C. 软件技术D. 网络技术答案:C2. 虚拟仪器与传统仪器相比,最大的优势在于()。
A. 价格更低B. 体积更小C. 灵活性更高D. 精度更高答案:C3. 虚拟仪器中,用于数据采集的硬件设备是()。
A. 虚拟示波器B. 虚拟频谱仪C. 虚拟数据采集卡D. 虚拟信号发生器答案:C4. 在虚拟仪器中,用于图形化编程的软件是()。
A. LabVIEWB. MATLABC. PythonD. C++ Builder答案:A5. 虚拟仪器的图形化编程语言G语言是基于()。
A. 面向对象编程B. 面向过程编程C. 事件驱动编程D. 函数式编程答案:C6. 虚拟仪器的图形化编程语言G语言中,用于表示数据流的图形元素是()。
A. 函数块B. 子VIC. 终端D. 连线答案:D制的图形元素是()。
A. 函数块B. 子VIC. 循环结构D. 条件结构答案:C8. 虚拟仪器的图形化编程语言G语言中,用于表示程序模块的图形元素是()。
A. 函数块B. 子VIC. 终端D. 连线答案:B出的图形元素是()。
A. 函数块B. 子VIC. 终端D. 连线答案:C10. 虚拟仪器的图形化编程语言G语言中,用于表示程序逻辑的图形元素是()。
A. 函数块B. 子VIC. 终端D. 连线答案:A二、多项选择题(每题3分,共15分)11. 虚拟仪器的主要组成部分包括()。
A. 计算机B. 软件C. 硬件D. 网络答案:A、B、C12. 虚拟仪器的硬件设备主要包括()。
A. 数据采集卡B. 信号发生器C. 频谱仪D. 显示器答案:A、B13. 虚拟仪器的软件主要包括()。
A. 操作系统B. 编程语言C. 图形化编程软件D. 应用程序答案:B、C、D14. 虚拟仪器的图形化编程语言G语言的特点包括()。
A. 可视化B. 模块化C. 事件驱动D. 面向对象答案:A、B、C15. 虚拟仪器的应用领域包括()。
无锡科技职业学院
2012-2013学年第二学期
《虚拟仪器应用技术》期末试卷
考试形式上机操作考试时间90分钟
(11电子工程学院应电专业)
程序设计题(共100分):
1. 在程序框图上建立包含考生姓名、班级、学号真实信息的簇,同时在前面板上放置姓名、班级、学号三个输入控件,当输入控件中填入的信息和簇中相对应的信息一致时,作为身份验证功能的指示灯点亮,在程序框图上画出相应的程序图(15分)
2. 对一余弦曲线进行16点采样,把采样结果用一维数组和Express表格在前面板上显示出来,同时用波形图和波形图表在前面板显示余弦曲线波形,刷新速率为200ms. (20分)
3. 设Xn为0到100之间的数,且Xn=3r+1, r为整数,求所有Xn之和,结果在前面板上显示出来。
(20分)
4.电风扇开关由3个互锁开关(分别代表低速、中速、高速)和一个停止开关组成,按下任何一速度键,该键指示灯点亮,并在面板的右侧显示该键的序号,同时其他键灯熄灭代表键跳出;按下停止键,程序停止运行,灯熄灭。
(20分)
5. 在前面板上放置代表交通信号灯的绿黄红三个指示灯,要求:
(1)绿灯亮6秒-→黄灯亮3秒-----→红灯亮9秒-----→绿灯亮6秒如此循环下去。
(20分)
(2)把上题中的黄灯亮3秒改为黄灯闪烁3秒,闪烁频率为2~3Hz。
(5分)。
虚拟仪器试卷(满分100分)(参考答案)一、1、前面板、框图程序、图标/连接口2、函数、子程序3、有、无4、行、列5、相关滤波6、一个连续采集的序列中,相邻两次采集之间的时间间隔7、硬件实现的功能软件化8、动态链接库9、重叠式和平铺式10、节点、端口和连线二、1、D2、B3、C4、C5、A三、1、答:LabVIEW中有三种用来创建和运行程序的模板:工具模板,控制模板和函数模板。
工具模板包括了程序的创建、修改和调试时用的工具;控制模板主要用于在前面板中添加指示器和控制器;而函数模板则用于创建框图程序,它包含了很多函数子模板。
2、答:①移位寄存器主要用于While循环和For循环,将上一次循环的值传给下一次循环。
还可以存储前几次循环的值,在移位寄存器的左端口或右端口上右击鼠标弹出菜单,选择Add Element选项,可创建附加的左端口来存储前几次循环的值。
②在循环外将初始值连到移位寄存器的左端口,有默认初值3、答:VI子程序的连接口端口用于与主VI程序之间传递数据。
定义VI子程序连接口时先选择子VI所需要的端口数,然后将前面板的指示器和控制器分配给每一个端口。
4、答:虚拟仪器通用测试平台由硬件和软件两大部分组成。
硬件部分包括:(1)个人计算机(PC),具有运行图形化编程软件的能力;(2)外置式多功能DAQ主板,具有数据采集、信号产生、定时计数、数据通信等多种功能,它通过标准总线接口与计算机相连;(3)系列化的测试与实验电路模板,它包括模拟和数字电路等各种基本单元电路和信号调理电路,作为被测试的对象或测试的辅助电路插接在DAQ主板上。
软件部分包括:(1)基于Windows环境下的虚拟仪器软件开发平台LabVIEW或LabWindow s/CVI;(2)虚拟仪器库,包括有示波器、信号源、电压表、计数器等十余种虚拟仪器驱动程序库;(3)系列化的测试与实验的示范程序软件包。
5、答:VISA是虚拟仪器软件结构(Virtual Instrument Software Architectuere)的简称,是由VXI plug & play系统联盟所统一制定的I/O接口软件标准及其相关规范的总称。
一、选择题:1、下面选项中,哪个是更新前面板显示控件的最好方法?[ B ](A) 使用局部变量;(B) 直接连线到显示控件的接线端;(C) 使用功能全局变量;(D) 使用"值"属性节点。
2、与局部变量相比,下面哪个描述表明了全局变量的优势?[ C ](A) 全局变量自身不需要标签就可执行;(B) 全局变量遵循数据流模式,因此不会引起竞争情况;(C) 全局变量可以在两个独立的同时运行的VI之间传递数据;(D) 只有全局变量能传递数组数据,而局部变量不能。
3、输入一个表示圆形的数据。
圆形数据包括一个x 坐标,一个y 坐标,以及半径值。
这三个数据都是双精度的。
用户今后可能需要保存圆的颜色,这个值用一个整型变量表示。
在前面板窗口中如何表示圆呢?[ D ](A) 分别需要三个输入控件,用于表示两个位置量和一个半径值;(B) 一个包含所有数据的簇;(C) 一个包含三个元素的数组;(D) 一个自定义类型包含一个簇。
4、如存储的数据将被其他工程师通过Microsoft Excel分析。
应使用哪种存储格式?[ B ] (A) TDM;(B) 用制表符(Tab)分隔的ASCII;(C) 数据记录;(D) 自定义二进制格式。
5、下面的描述中哪个是错误的?[ D ](A) 子VI连线板定义了输入输出的连线地方;(B) 子VI连线板上的端子颜色与其相连的控件数据类型是一致的;(C) 必须有一个图表/连线板才能使用子VI;(D) 在函数面板中可以编辑子VI的图标。
6、创建一个数组的最高效方法是:[ A ](A) 使用一个带自动索引的While循环;(B) 初始化一个数组并在While循环中替换其元素;(C) 在While循环中放置一个创建数组函数;(D) 使用一个带自动索引的For循环。
7、开发只有一个输出的子VI。
在一个调用VI中需要使用该子VI。
下面选项中,哪个是使用数据流来控制子VI执行的最好方法?[ A ](A) 修改子VI,创建错误簇并在调用VI中使用;(B) 在一个顺序结构中使用子VI;(C) 修改子VI,创建虚设的输入端并在调用VI中使用;(D) 修改子VI,创建一个全局变量并在调用VI中使用。
Labview复习题一、填空1. 所有的LabVIEW 应用程序,即虚拟仪器(VI),它包括前面板、流程图以及图标/连结器三部分。
2. LabView有三种操作模板,分别是控件模板、函数模板和工具模板。
3. CIN节点需要调用*.lsb格式文件,这种文件可以通过V isual C++来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错,当RUN按钮显示为折断的箭头时,表示程序有错误发生。
5.在LabView中局部变量主要用于程序内部传递数据,全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合,数据元素的类型可以是任意的,可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、Labview支持文本文件,二进制文件,数据记录文件,波形文件,测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数,输出通道数,采集位数,采集速度等。
11、循环边框上的数据出口为一个小方块,称为移位寄存器,具有存贮数据功能,对FOR 循环而言第一次循环时布尔型数据出口值为false。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置,如设置通道名,输入输出类型,测量类型等。
13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序,而LabVIEW则采用数据流编程方式,程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数,用连线表示数据流向。
15、LabVIEW程序为称为VI,扩展名默认为.vi。
16、程序框图是图形化源代码的集合,这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为VI的通用仪器硬件平台。
一、填空题。
1、一个完整的VI包括三个部分:( 前面板、程序框图、图标/连接口 )。
2、LabVIEW有四种类型的节点:(函数)、(子程序)、结构和代码接口。
3、因为For循环的常用来处理数组,所以数据出口的自动索引默认为(有)。
4、而While循环的数据出口的自动索引默认为(无)。
5、使用两个For循环,把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For循环产生(行)元素,而内层的For循环产生(列)。
6、利用(相关滤波)可以方便地从复杂的待测信号中分离出某一特定频率的信号。
采样间隔是指(一个连续采集的序列中,相邻两次采集之间的时间间隔)。
7、虚拟仪器最核心的思想是(硬件实现的功能软件化),从而降低系统成本,增强系统功能与灵活性。
8、如果没有现成的数据采集卡,我们也可以利用LabVIEW中的(动态链接库)功能实现数据采集。
9、Sequence结构有(重叠式和平铺式)两种方式。
10、框图程序是由(节点)、(端口)和(连线)组成的可执行代码。
二、单项选择题。
(本题共5小题,每个小题有四个选项,从中选出正确的选项,每小题2分,共10分。
)
1、当一个函数的error in带有错误信息时,下列哪种说法是正确的。
( D )
A、该函数会对错误信息进行处理
B、该函数不会作任何操作,而是直接将错误信息传递给error out,且不会将自身函数发生的错误加进去。
C、该函数将会发出错误信息警告,且使程序终止运行。
D、该函数会直接将错误信息传递给error out。
且会将自身函数发生的错误也一并加进去。
2、下列哪种说法是错误的?( B )
A、虚拟仪器采用的是面向对象和可视化编程技术。
B、在程序运行的过程中波形的可见性是不可以改变的。
C、在LabVIEW中,VI程序的运行是数据流驱动的。
D、在创建子程序时,可以使用连线工具给前面板的控制器和指示器分配端口。
3、下列说法中哪种说法是正确的?( C )
A、While循环只有在条件端口接收到的值为True时才停止循环
B、While循环不满足条件,1次也不执行
C、For循环当N<1时,1次都不执行
D、For循环可以嵌套,而While循环不可以嵌套
4、当数据采集卡组态成DIFF模式时,将使用差分连接方式,使用这种连接方式下列哪种说法是错误的?( C )
A、可以减少尖峰噪声
B、增加噪声抑制
C、增大了尖峰噪声
D、增加共模信号抑制
5、下列哪种总线产品对PCI总线产品完全兼容。
( A )
A、PXI总线
B、GPIB总线
C、VXI总线
D、RS-232串口总线
三、简答题。
1、在LabVIEW中有哪三种用来创建和运行程序的摸板?它们都有哪些用途?
答:LabVIEW中有三种用来创建和运行程序的模板:工具模板,控制模板和函数模板。
工具模板包括了程序的创建、修改和调试时用的工具;控制模板主要用于在前面板中添加指示器和控制器;而函数模板则用于创建框图程序,它包含了很多函数子模板。
2、移位寄存器的用途是什么?怎么初始化移位寄存器?
答:①移位寄存器主要用于While循环和For循环,将上一次循环的值传给下一次循环。
还可以存储前几次循环的值,在移位寄存器的左端口或右端口上右击鼠标弹出菜单,选择Add Element选项,可创建附加的左端口来存储前几次循环的值。
②在循环外将初始值连到移位寄存器的左端口,有默认初值
3、VI子程序的连接端口的作用是?如何来定义VI子程序的连接口?答:VI子程序的连接口端口用于与主VI程序之间传递数据。
定义VI子程序连接口时先选择子VI所需要的端口数,然后将前面板的指示器和控制器分配给每一个端口。
4、虚拟仪器通用测试平台由哪几个部分组成?它们主要又包括哪些部分?
答:虚拟仪器通用测试平台由硬件和软件两大部分组成。
硬件部分包括:(1)个人计算机(PC),具有运行图形化编程软件的能力;(2)外置式多功能DAQ主板,具有数据采集、信号产生、定时计数、数据通信等多种功能,它通过标准总线接口与计算机相连;(3)系列化的测试与实验电路模板,它包括模拟和数字电路等各种基本单元电路和信号调理电路,作为被测试的对象或测试的辅助电路插接在DAQ主板上。
软件部分包括:(1)基于Windows环境下的虚拟仪器软件开发平台LabVIEW或LabWindows/CVI;(2)虚拟仪器库,包括有示波器、信号源、电压表、计数器等十余种虚拟仪器驱动程序库;(3)系列化的测试与实验的示范程序软件包。
5、什么是VISA?VISA有哪些特点?
答:VISA是虚拟仪器软件结构(Virtual Instrument Software Architectuere)的简称,是由VXI plug & play系统联盟所统一制定的I/O接口软件标准及其相关规范的总称。
一般称这个I/O函数库为VISA库(用于仪器编程的标准I/O函数库)。
VISA函数库驻留于计算机系统中,是计算机与仪器之间的标准软件通信接口,用以实现对仪器的控制。
VISA具有以下特点。
1)VISA的I/O控制功能适用于各种仪器类型
2)VISA的I/O控制功能适用于各种仪器硬件接口方式
3)VISA的I/O控制功能适用于多种计算机平台
4)VISA能适应未来发展的需要
程序设计题。
4、(1)创建一个VI子程序,该子程序的功能是用公式节点来产生一个模拟压力,其计算公式是P=80+18.253V+1.244V*V。
V是1到5的随机数。
(2)调用(1)的子程序,每0.5秒测量一次压力,共测量20次,将当前的压力值在波形中表示出来,并求出压力的最大值、最小值和平均值。
5、设计一个VI来测量温度(温度是用一个20到40的随机整数来代替),每隔0.25秒测一次,共测定5秒。
在数据采集过程中,VI将在波形Chart上实时地显示测量结果。
采集过程结束后,在Graph上画出温度数据曲线,并且把测量的温度值以文件的形式存盘,
存盘格式为:
点数时间(S) 温度值(度)
1 0.25 78
2 0.50 85
6、创建一个VI程序,该VI程序实现的功能是:
(1)、创建一个程序使之产生0-10的随机整数,并将其做成子VI。
(2)、调用(1)中所产生的子VI并判断其产生的随机数是否等于0,如果等于0,则点亮指示灯。
同时,另外设置一个开关来控制指示灯的可见性。
(要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。
)

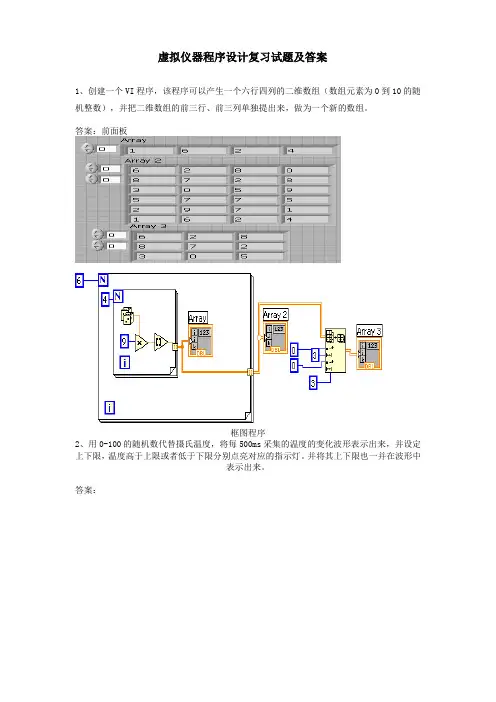

1、创建一个VI程序,该程序可以产生一个六行四列的二维数组(数组元素为0到10的随机整数),并把二维数组的前三行、前三列单独提出来,做为一个新的数组。
答案:
前面板框图程序
2、用0-100的随机数代替摄氏温度,将每500ms采集的温度的变化波形表示出来,并设定上下限,温度高于上限或者低于下限分别点亮对应的指示灯。
并将其上下限也一并在波形中表示出来。
答案:
前面板
4、(1)创建一个VI子程序,该子程序的功能是用公式节点来产生一个模拟压力,其计算公式是P=80+18.253V+1.244V*V。
V是1到5的随机数。
(2)调用(1)的子程序,每0.5秒测量一次压力,共测量20次,将当前的压力值在波形中表示出来,并求出压力的最大值、最小值和平均值。
1答案:
前面板框图程序
2答案:
前面板框图程序
6、创建一个VI程序,该VI程序实现的功能是:
(1)、创建一个程序使之产生0-10的随机整数,并将其做成子VI。
(2)、调用(1)中所产生的子VI并判断其产生的随机数是否等于0,如果等于0,则点亮指示灯。
同时,另外设置一个开关来控制指示灯的可见性。
(要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。
)
答案:
前面板框图程序。
