《机械识图》

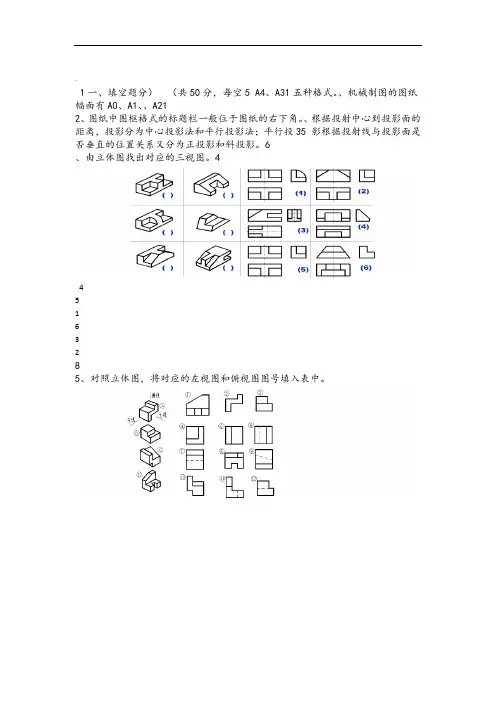

一、填空题：
1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。（难度：A ）
2.物体向基本投影面投射所得的视图称为 基本视图 。（难度：A ）
3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、
后视图六个基本视图。（难度：A ）
4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽
度相等。（难度：A ）
5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。（难度：A ）
6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋
转配置。（难度：A ）
7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。（难度：A ）
8.向视图是可以 自由配置 的视图。向视图通常用 箭头 指明投射方向。（难度：A ）
9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面
符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。（难度：
A ）
10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。（难度：A ）
11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。（难度：A ）
12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。（难度：A ）
13. 半剖视图中，半个视图与半个剖视图的分界线用 细点划线 。（难度：A ）
14. 假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，而将 其余部分 向投
影面投影所得到的图形称为剖视图。（难度：A ）
15.需要保留部分外形又要表达内形的不对称机件，采用局部剖视图。（难度：A ）
16. 移出断面图是画在视图 之外 的断面图，移出断面图的轮廓线用 粗实 线绘制。（难
度：A ）
17. 用剖切平面局部地剖开机件所得到的剖视图称为 局部剖视图 。（难度：A ）
18.机械零件的常用表达方法有 视图 、剖视图 、 断面图 、局部放大图 及其它规定画法。（难
度：A ）
19. 局部视图是将机件的 局部内形 向基本投影面投影所得的视图。（难度：A ）
20. 重合断面图是画在视图 之内 的断面图，重合断面图的轮廓线用 细实线 线画出。（难
度：A ）
21. 六个基本视图中，仰视图与俯视图同样反映物体长、宽方向的尺寸；右视图 与左视图同样
反映物体高、宽方向的尺寸；后视图 与主视图同样反映物体长、高方向的尺寸。（难度：A ）
22. 局部剖视图中，视图与剖视图的分界线用 波浪线 线，也可以用 双折线 线。（难度：A ）
23. 机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画出
细虚线 。（难度：A ）
24. 剖视图标注的三要素是 剖切符号、 剖切线、 字母。（难度：A ）
25. 剖视图只是假想地剖开机件，用以表达机件 内部 形状的一种方法，实际机件是完整
的，因此除剖视图外的其它图形，都按 完整的形状画出。（难度：A ）
26. 机件上的某些细小结构在视图中表达不清晰，或不便于标注尺寸时，采用 局部放大 图。
27. 局部放大图的比例数值是放大图与实际物体的比例，而不是对 原图的比例。（难度：A ）
28. 对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画 剖面符号 ，而用 粗实线
将它与其邻接部分分开。（难度：A ）
29.根据断面图在图中配置的图中，可分为移出断面和重合断面。（难度：A ）
30.画在视图之外的断面图称为移出断面，画在视图之内的断面图称为重合断面。（难度：A ）
31．螺纹按用途可分为四类，其中用来连接零件的螺纹为 连接 螺纹；用来传递动力和运
动的螺纹为 传动 螺纹。（难度：A ）
32. 以剖视图表示内、外螺纹连接时，其旋合部分应按 外螺纹 的画法绘制。（难度：A ）
33. 左旋螺纹要注写 LH ,右旋螺纹不注。（难度：A ）
34.不通螺孔圆锥面尖端的锥顶角一般画成 120 度。（难度：A ）
35.螺纹相邻两牙在 中径 线上对应两点间的轴向距离称为螺距。（难度：A ）
36.啮合的圆柱齿轮的剖视图中，当剖切平面通过两啮合齿轮轴线时，在啮合区内，将一个齿轮
的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用 虚线 线绘制。（难度：A ）
37. 模数 是设计、制造齿轮的重要参数。（难度：A ）
38.螺栓连接时，被连接零件的孔径必须 大于 螺栓大径。（难度：A ）
39.普通螺纹的螺距有粗牙和细牙两种，粗牙螺距不标注。（难度：A）
40.螺纹的五个结构要素都符合标准的称为标准螺纹。（难度：A）
41.普通螺纹的牙型角为60度。（难度：A）
42.螺纹有右旋和左旋之分，顺时针方向旋进的是右旋螺纹，逆时针方向旋进的左旋螺纹。（难度：A）
43.在螺纹的所有要素中，大经、牙型和螺距称为螺纹的三要素。（难度：A）
44.键主要用于轴与轴上零件的链接，使之不产生相对运动，用以传递转矩，可分为普通平键、半圆键、钩头楔键。（难度：A）
45.销主要起定位作用，也可以用于连接和定位，可分为圆柱销、圆锥销、开口销。（难度：A）
46.在齿轮投影为矩形的外形视图中，齿顶线用粗实线绘制，分度线用细点画线绘制，齿根线用细实线绘制，也可省略不画。（难度：A）
47.M10-5g6g的含义是：M 是普通螺纹牙型代号，10 表示公称直径，5g 是中经公差带代号，6g 是顶径公差带代号。（难度：A）
48. 主视图的投影方向应该能够反映零件的主要形状特征。（难度：A）
49. 形状和位置公差简称为形位公差。（难度：A）
50. 尺寸公差带是由标准公差和基本偏差两个要素组成。基本偏差确定公差带位置，
标准公差确定公差带大小。（难度：A）
51. 配合有基孔制和基轴制两种基准制。配合分成过盈配合、过渡配合和间隙配合三类。（难度：A）
52. 允许尺寸变动的两个极限值称为极限尺寸。（难度：A）
53. 形位公差的框格用细实线绘制，分成两格或多格。（难度：A）
54. 按作用不同，可将基准分为设计基准和工艺基准。（难度：A）
55. 基孔制的孔（基准孔）的基本偏差代号用 H 符号表示，其基本偏差值为下偏差0 。基轴制的轴（基准轴）的基本偏差代号用h符号表示，其基本偏差值为上偏差0。（难度：A）
56. 基本偏差是决定公差带相对零线位置的上偏差或下偏差。（难度：A）
57. 在装配图中装配尺寸表示零件之间装配关系的尺寸。（难度：A）
58. 外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。（难度：A）
59. 当被连接零件之一较厚，不允许被钻成通孔时，可采用螺柱连接。（难度：A）
60. 剖切平面通过轴和键的轴线或对称面，轴和键均按不剖形式画出，键的顶面和轮毂键槽的底面有间隙，应画两条线。（难度：A）
61. 模数大，齿距大，齿厚、齿高也随之增大，因而齿轮的承载能力增大。（难度：A）
62. 螺纹的旋向有左旋和右旋两种，工程上常用右旋螺纹。（难度：A）
63. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖绘制，齿根线画成粗实线。（难度：A）
64. 普通平键有A型（圆头）、 B型（平头）和C型（单圆头）三种结构类型。（难度：A）
65. 普通平键的标记：键 GB/T1096 18×11×100表示b= 18 mm，h= 11 mm，L=
100 mm的A型普通平键（A省略不注）。（难度：A）
66.零件图一般包括四项内容：一组视图、完整的尺寸、技术要求和标题栏。（难度：A）
67.零件时千变万化的，但从零件的形状、作用及加工方法上，可以把零件归为四大类型：轴套类零件、轮盘类零件、叉架类零件和箱体类零件。（难度：A）
68. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出外形轮廓。（难度：A）
69. 装配图中的明细栏画在装配图右下角标题栏的上方，栏内分格线为细实线，左边外框线为粗实线。（难度：A）
70. 两个零件的接触表面，只用 1 条共有的轮廓线表示；非接触面画 2条轮廓线。（难度：A）
71. 装配图中的一组图形，用来表达机器（或部件）的工作原理、装配关系和结构特点。（难度：A）
72. 在装配图中规格（性能）尺寸表示机器、部件规格或性能的尺寸。（难度：A）
73. 在各视图中，同一零件的剖面线方向与间隔必须一致。（难度：A）
74. 装配图中的指引线应自所指引部分的可见轮廓内引出，并在指引线末端画一圆点。若所指部分不便于画圆点时，可在指引线末端画箭头，并指向该部分的轮廓线。（难度：A）
75. 一张完整的装配图包括以下几项基本内容：一组图形、必要的尺寸、技术要求和标题栏、零件序号、明细栏。（难度：A）
