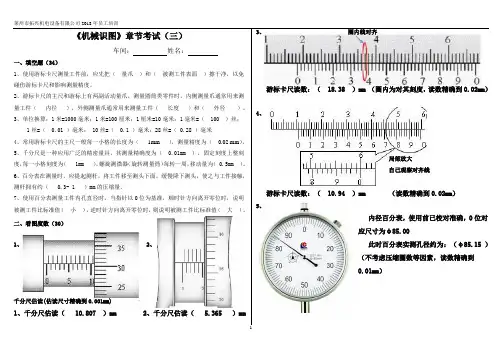

《机械识图》章节考试（三）车间：姓名：一、填空题（34）1、使用游标卡尺测量工件前，应先把（量爪）和（被测工件表面）擦干净，以免碰伤游标卡尺和影响测量精度。

2、游标卡尺的主尺和游标上有两副活动量爪，测量圆筒类零件时，内侧测量爪通常用来测量工件（内径），外侧测量爪通常用来测量工件（长度）和（外径）。

3、单位换算：1米=1000毫米；1米=100厘米；1厘米=10毫米；1毫米=（ 100 ）丝；1丝=（ 0.01 ）毫米； 10丝=（ 0.1 ）毫米；28丝=（ 0.28 ）毫米4、常用游标卡尺的主尺一般每一小格的长度为（1mm ），测量精度为（0.02 mm）。

5、千分尺是一种应用广泛的精密量具，其测量精确度为（ 0.01mm ），固定刻度上整刻度，每一小格刻度为（ 1mm ），螺旋测微器（旋转测量筒）每转一周，移动量为（ 0.5mm ）。

6、百分表在测量时，应提起测杆，将工件移至测头下面，缓慢降下测头，使之与工件接触，测杆拥有约（ 0.3- 1 ）mm的压缩量。

7、使用百分表测量工件内孔直径时，当指针以0位为基准，顺时针方向离开零位时，说明被测工件比标准值（小），逆时针方向离开零位时，则说明被测工件比标准值（大）。

二、看图度数（30）1、2、千分尺估读(估读尺寸精确到0.001mm)1、千分尺估读（ 10.807 ）mm2、千分尺估读（ 5.365 ）mm3、圈内线对齐游标卡尺读数：（ 18.38 ）mm （圈内为对其刻度，读数精确到0.02mm）4、局部放大自己观察对齐线游标卡尺读数：（ 10.94 ）mm （读数精确到0.02mm）5、内径百分表，使用前已校对准确，0位对应尺寸为φ85.00此时百分表实测孔径约为：（φ85.15 ）（不考虑压缩圈数等因素，读数精确到0.01mm）。

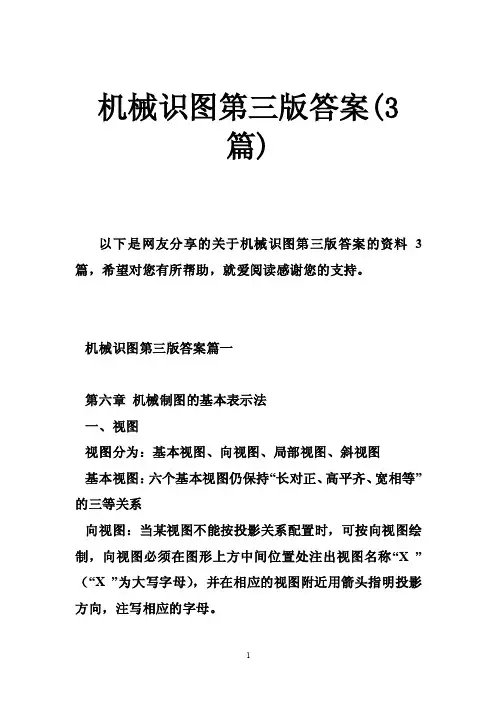

机械识图第三版答案(3篇)以下是网友分享的关于机械识图第三版答案的资料3篇，希望对您有所帮助，就爱阅读感谢您的支持。

机械识图第三版答案篇一第六章机械制图的基本表示法一、视图视图分为：基本视图、向视图、局部视图、斜视图基本视图：六个基本视图仍保持“长对正、高平齐、宽相等”的三等关系向视图：当某视图不能按投影关系配置时，可按向视图绘制，向视图必须在图形上方中间位置处注出视图名称“X ”（“X ”为大写字母），并在相应的视图附近用箭头指明投影方向，注写相应的字母。

局部视图：（1）局部视图可按基本视图配置的形式配置，中间若没有其他图形隔开时，则不必标注（2）局部视图也可按向视图的配置形式配置在适当位置（3）局部视图的断裂边界用波浪线或双折线表示，但当所表示的局部结构是完整的，其图形的外轮廓线呈封闭的，波浪线可省略不画（4）按第三角画法配置在视图上需要表示的局部结构附近，并用细点画线连接两图形，此时不需另行标注（5）对称机件的视图可只画一半或四分之一，并在对称中心线的两端画两条与其垂直的平行细实线，这种简化画法用细点画线代替波浪线作为断裂边界，是局部视图的一种特殊画法。

斜视图：（1）斜视图常用于表达机件上的倾斜结构。

画出倾斜结构的实形后，机件的其余部分不必画出，此时可在适当的位置用波浪线或双折线断开即可。

（2）斜视图的配置和标注一般按向视图的相应规定，必要时，允许将斜视图旋转后配置到适当的位置。

此时，应按向视图的标注，且加上旋转符号。

二、剖视图根据剖视图的剖切范围，可分为全剖视图、半剖视图、局部剖视图通用剖面线为间隔相等的平行细实线，绘制时最好与图形主要轮廓线或剖面区域的对称线成45°，当图形中的主要轮廓线与水平线成45°时，该图形的剖面线应画成与水平线成30°或60°的平行线，其倾斜方向与其他图形的剖面线一致剖视图的标注三要素：剖切线、剖切符号、字母剖视图的配置三种方式：按基本视图的规定位置配置、按投影关系配置在与剖切符号相对应的位置上、必要时允许配置在其他适当位置上。

机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。

什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。

第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。

液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。

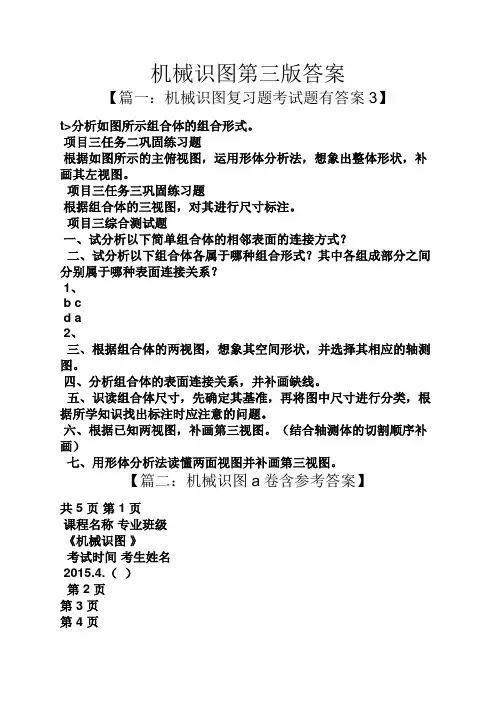

机械识图第三版答案【篇一：机械识图复习题考试题有答案3】t>分析如图所示组合体的组合形式。

项目三任务二巩固练习题根据如图所示的主俯视图，运用形体分析法，想象出整体形状，补画其左视图。

项目三任务三巩固练习题根据组合体的三视图，对其进行尺寸标注。

项目三综合测试题一、试分析以下简单组合体的相邻表面的连接方式？二、试分析以下组合体各属于哪种组合形式？其中各组成部分之间分别属于哪种表面连接关系？1、b cd a2、三、根据组合体的两视图，想象其空间形状，并选择其相应的轴测图。

四、分析组合体的表面连接关系，并补画缺线。

五、识读组合体尺寸，先确定其基准，再将图中尺寸进行分类，根据所学知识找出标注时应注意的问题。

六、根据已知两视图，补画第三视图。

（结合轴测体的切割顺序补画）七、用形体分析法读懂两面视图并补画第三视图。

【篇二：机械识图a卷含参考答案】共 5 页第 1 页课程名称专业班级《机械识图》考试时间考生姓名2015.4.（）第 2 页第 3 页第 4 页第 5 页【篇三：机械识图_试题库(答案)】>--_-_--_-_--_-_-_--_--_-号---学---- -__线__---_-_--_-_--_-_--__---_-_--名---姓-- 封 _--_--_-_--_-_--__--_--_--场---考--- -__密_--_-_--_-_--_-_-_--_-级----班--------------------徐工技校2011至2012学年度第二学期14. 假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分向投《机械识图》期中考试试题库影面投影所得到的图形称为剖视图。

（难度：a）15.需要保留部分外形又要表达内形的不对称机件，采用局部剖视图。

（难度：a）（11涂装（1）班）16. 移出断面图是画在视图之外的断面图，移出断面图的轮廓线用粗实线绘制。

（难度：a）17. 用剖切平面局部地剖开机件所得到的剖视图称为局部剖视图。

拓展练习6-1.1 图样中技术要求的注法1.按表中给定的Ra值在图中标注指定表面的表面结构要求。

表面A B C D E F G H Ra（um）25 3.2 3.2 3.212.512.50.4 3.2表面A用不去除材料的方法获得，除指定表面外的其余表面Ra为25um。

2.标注零件尺寸（按1:1从图中量取），按表中给定的Ra值，在图中标注表面结构要3.已知孔的公称尺寸为Φ30，基本偏差代号为H，公差等级为IT7；轴的公称尺寸为Φ30，基本偏差代号为f，公差等级为IT7。

查表确定孔、轴的极限偏差。

（1）孔的上极限偏差为+0.021 ，下极限偏差为0 ，公差为0.021 。

（2）轴的上极限偏差为-0.02 ，下极限偏差为-0.041 ，公差为0.021 。

（3）以极限偏差的形式在图中标注孔、轴尺寸公差。

4.根据配合代号，在零件图上分别标注孔和轴的尺寸公差，并指出是何种配合。

Φ30H7/h6属于基孔制间隙配合5.根据零件图中孔、轴的极限偏差，查表确定其公差带代号，在装配图上标注配合尺寸，并解释其含义。

（1）轴与轴套的配合尺寸为Φ20 H8/f7 ，属于基孔制间隙配合。

（2）轴套与座体的配合尺寸为Φ36 H7/k6 ，属于基孔制过渡配合。

6.将文字说明的几何公差用公差框格标注在零件图上。

（2）Φ28h7圆柱面对Φ15h6轴线的径向跳动公差为0.015mm，Φ15h6轴线对右端面的垂直度公差为Φ0.02mm。

7.解释图中标注的几何公差的含义。

（1）（2）6-1.2 读泵轴零件图（1）该零件属于轴类零件，材料为45 。

（2）该零件图采用 1 个基本视图表达零件的结构形状。

主视图采用局部剖视，表达轴的内部结构；此外采用局部放大图表达退刀槽结构；采用移出断面图表达键槽处断面形状。

（3）用带箭头指引线和文字在图中注明径向尺寸基准和轴向尺寸基准。

（4）键槽长度为10 ，宽度为 4 ，长度方向定位尺寸为 1.5 ，键槽深度为 2.5 ， 0是为了便于测量。

20121080138-机械识图(第三版)习题册-部分参考答案附录习题册部分参考答案第一章制图基本规定三、尺寸标注2．找出图中尺寸注法的错误之处，并在另一图中正确注出。

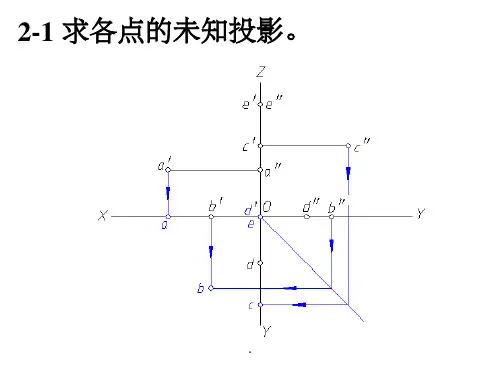

第二章正投影作图一、三视图1．正投影与三视图。

（1）投射线图形（2）中心投影法平行投影法正投影法斜投影法（3）形状和大小度量性好作图方便、准确（4）反映实长真实性积聚为一点积聚性变短类似性（5）反映实形真实性积聚为一条直线积聚性变小、投影的形状与原来的形状类似类似性（6）正主视水平俯视侧左视（7）投影轴长度（左、右）宽度（前、后）高度（上、下）（8）基准俯视左视（9）长对正高平齐宽相等（10）左右上下左右前后前后上下2．略。

3．略。

4．用彩色笔描出线段AB、BC和平面P、Q在三视图中的投影，并填空（真实性、积聚性、类似性）。

（1）真实性积聚性积聚性；类似性类似性类似性；类似性类似性真实性；真实性积聚性真实性。

（2）类似性类似性积聚性；积聚性类似性类似性；类似性类似性类似性；类似性类似性真实性。

5．观察物体的三视图，在立体图中找出对应的物体，并填写对应的序号。

答：从左到右依次为：（2）（1）；（5）（6）；（4）（3）。

6．补图并填空。

（1）前、后（2）上、下7．根据轴测图画三视图（尺寸从轴测图中量取并取整数）。

（1）（2）二、基本体1．棱柱。

（1）（2）（3）（4）2．棱锥。

（1）（2）（3）（4）3．圆柱。

（1）（2）（3）（4）4．圆锥。

（1）（2）（3）（4）5．圆球。

（1）（2）选择正确的左视图（②）（3）（4）6.识读基本体三视图，写出基本体的名称（1）六棱柱（2）三棱柱（3）三棱柱（4）四棱台(5)圆柱(6)圆锥(7)圆台(8)圆球三、圆柱的截割与相贯1.分析两面视图，想象出截交线的形状，补画第三面视图。

（1）（2）（3）（4）2．根据两面视图，想象出相贯线的形状，补画第三面视图（1）（2）（3）（4）四、轴测图1．根据三视图，画正等轴测图（1）（2）2．根据两视图，画斜二测图。

机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。

平面高副是点或线相接触，其接触部分的压强较高，易磨损。

平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。

2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。

2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。

2-4 答：1. 虚约束是指机构中与其它约束重复而对机构运动不起新的限XXX用的约束。

2. 局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。

3. 说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。

2-5 答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。

为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。

在制造和安装过程中，要保证构件具有足够的制造和安装精度。

2-6 答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。

具体可按教材P14步骤（1）~（4）进行。

2-7 解：运动简图如下：2-8 答：1. F =3n －2P L －P H =3×3－2×4－0=1。

该机构的自由度数为1。

2.机构的运动简图如下：2-9答：（a ）1.图（a ）运动简图如下图；2.F =3n －2P L －P H =3×3－2×4－0=1，该机构的自由度数为1ABCD 123（b ）1.图（b ）运动简图如下图；2. F =3n －2P L －P H =3×3－2×4－0=1。

该机构的自由度数为1。

B2-10 答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。
