游标卡尺使用作业指导书

游标卡尺作业指导书 A游标卡尺作业指导书一、引言游标卡尺是一种常用的测量工具，广泛应用于机械制造、精密加工、质量检测等领域。

本作业指导书旨在提供游标卡尺的正确使用方法和操作步骤，以确保测量结果的准确性和工作安全。

二、工具准备1. 游标卡尺：确保游标卡尺的刻度清晰、游标灵活，并进行定期校准。

2. 清洁布：用于擦拭游标卡尺，保持其清洁。

三、使用方法1. 检查游标卡尺：确保游标卡尺的刻度清晰可读，游标灵活，并检查游标卡尺的零位是否正确。

2. 准备被测量物体：将被测量物体放置在平坦的工作台上，并确保其表面清洁。

3. 开始测量：按照以下步骤进行测量：a. 打开游标卡尺：将游标卡尺的两个测量爪完全打开，使其与被测量物体的两个测量点对齐。

b. 闭合游标卡尺：缓慢闭合游标卡尺，直到测量爪与被测量物体的两个测量点紧密接触。

c. 读取测量值：通过游标卡尺上的刻度线和游标位置，读取测量值。

注意，游标卡尺上的主刻度代表毫米，而游标上的副刻度代表0.02毫米。

d. 记录测量值：将测量值记录在相应的记录表格中，确保准确无误。

e. 重复测量：如有需要，可进行多次测量，并计算平均值以提高测量的准确性。

四、注意事项1. 使用前检查：在使用游标卡尺之前，务必检查其刻度清晰、游标灵活，并确保零位正确。

2. 使用时注意安全：在测量过程中，避免将手指放置在测量爪的路径上，以免受伤。

3. 避免碰撞：使用游标卡尺时，要小心避免与其他硬物发生碰撞，以免损坏游标卡尺的刻度。

4. 清洁保养：使用后，用清洁布擦拭游标卡尺，保持其清洁，并定期进行校准和维护。

五、常见问题及解决方法1. 游标卡尺刻度模糊不清：使用清洁布轻轻擦拭刻度表面，确保其清晰可读。

2. 游标卡尺游标不灵活：可以在游标卡尺上滴几滴润滑油，并进行适当的摆动，以提高游标的灵活性。

3. 游标卡尺测量值不准确：首先检查游标卡尺的零位是否正确，若不正确，则进行调整。

其次，检查测量爪是否与被测量物体完全接触，若不完全接触，则调整测量爪的位置。

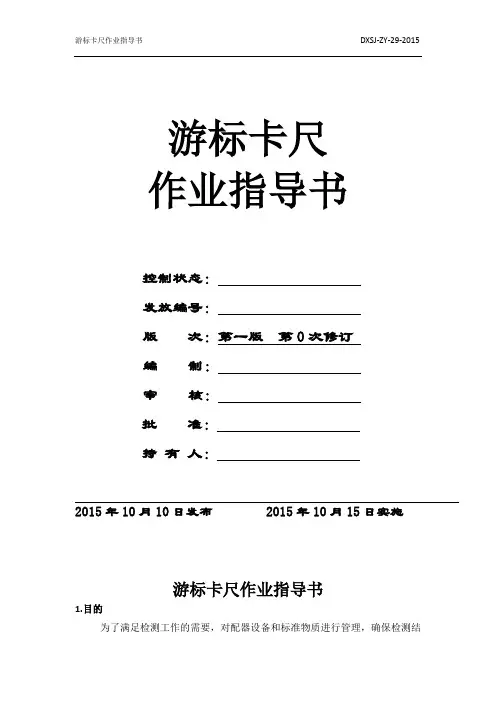

游标卡尺作业指导书控制状态：发放编号：版次：第一版第0次修订编制：审核：批准：持有人：2015年10月10日发布 2015年10月15日实施游标卡尺作业指导书1.目的为了满足检测工作的需要，对配器设备和标准物质进行管理，确保检测结果准确可靠，编制了本作业指导书。

2.适用范围适用于本中心对仪器设备的采购、验收、维护、保管、使用、更新改造、报废处理等管理。

3.职责主任负责对仪器设备和标准物质的申购、停用、降级、封存、报废等报告进行批准。

技术负责人负责对仪器设备和标准物质的申购、停用、降级、封存、报废等报告进行审核，批准操作规程等。

负责批准仪器设备维护、保养计划。

综合管理员负责检测中心仪器设备的统一管理。

检测员负责提出仪器设备的申购计划，参加验收，编写操作规程，负责日常使用维护，提出停用、调出或报废申请。

4.工作程序4.1测量前的准备工作：1）检查卡尺是否完好无损，刻度是否清晰，松开紧固螺钉后，卡尺是否可以正常移动。

2）调零：拧松紧固螺钉，将游标推到最左边位置，检查游标的“0”刻度是否与主尺“0”刻度线是否对齐。

测量时：右手拿住尺身，大拇指移动游标，左手拿待测物，使待测物位于测量爪之间，当与测量爪紧紧相贴时，即可读数。

游标卡尺的读数：读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分；然后看游标上第几条刻度线与尺身的刻度线对齐，将其与测量分度值相乘，就得到最后读数的小数部分；将得到的整数部分和小数部分相加即是待测物的测量尺寸。

测量后：将游标移到左边零点刻度线，再拧紧紧固螺栓。

4.2注意事项：1）在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。

2）操作过程中，应轻拿稳放。

勿使其甩落、磕碰、受重压、受高温、或受冲击，不要使用游标卡尺尖角画线、紧固螺丝螺母等。

3）避免卡尺受到不洁物的污染。

如有沾水或其他污物，应立即用干净抹布轻轻擦净。

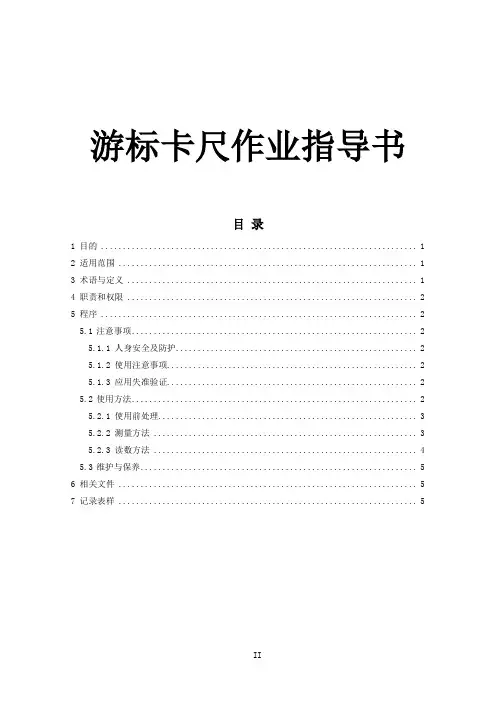

游标卡尺作业指导书目录1 目的 (1)2 适用范围 (1)3 术语与定义 (1)4 职责和权限 (2)5 程序 (2)5.1注意事项 (2)5.1.1 人身安全及防护 (2)5.1.2 使用注意事项 (2)5.1.3 应用失准验证 (2)5.2使用方法 (2)5.2.1 使用前处理 (3)5.2.2 测量方法 (3)5.2.3 读数方法 (4)5.3维护与保养 (5)6 相关文件 (5)7 记录表样 (5)1 目的让操作人员在使用游标卡尺或数显卡尺时能规范操作步骤,减少测量误差，以避免由于操作不当引起的品质事故或仪器损坏。

2 适用范围0-200mm 游标卡尺，0-200mm 数显卡尺，0-300mm 数显卡尺及同类型游标卡尺的测量，使用等。

3 术语与定义图3-1 数显卡尺外观示意图图3-2 数显卡尺结构组成示意图术语与定义如下：1）内爪：测量内尺寸。

2）外爪：测量外尺寸。

3）高度差测定面：测量有台阶状的尺寸。

4）深度尺：测量深度尺寸。

41 5 11 7 8 9 6 10 12 23 135）滑尺：沿主尺滑动的装置。

6）主尺：读取所测值的整数部分。

7）滑尺固定螺丝：固定滑尺。

8）LCD显示窗：直接在LCD窗口读取值。

9）电池盖：保护电池，防止漏电。

10）ON/OFF：开关键。

11）mm/inch ：共英制切换。

12）ZERO/ABS ：清零，绝对测定值。

13）微调螺钉：进行测量时的微型调整。

图3-3 数显卡尺外观示意图4 职责和权限4.1质量部负责数显卡尺，游标卡尺发放、校验、测试、问题处理。

4.2借用人员负责数显卡尺，游标卡尺日常维护，保养，使用。

5 程序5.1 注意事项5.1.1 人身安全及防护避免卡尺尖端划伤自己及他人。

5.1.2 使用注意事项5.1.2.1 数显卡尺使用前必须手动清零。

5.1.2.2 使用过程中需轻拿轻放，不得敲打，剧烈摇晃，震动等。

5.1.3 应用失准验证数显卡尺使用之前确认清零功能是否正常，重复测量数值是否存在明显误差。

文件编号: 版本：A/0 页数：1/3 生效日期：
游标卡尺作业指导书
1.功能：
规范游标卡尺操作，使卡尺操作有标准可依，确保测量可靠。

2.测试方法及步骤：
2.1使用前，需确认卡尺是否在确认期内，用无尘布擦净量爪的端面，避免有灰尘、铁屑等影响测量误差，观察显示屏显示是否正常。

2.2检查归零是否对准，即当两量爪测量面接触时，显示屏显示是否为零，如发生故障，故障排除，必须重新校验合格后方可使用。

2.3测量外尺寸时，应先把量爪拉开，拉开的测量面比被测尺寸稍大。

2.4测量内尺寸时，应先把量爪拉开，拉开的测量面比被测尺寸稍小。

2.5然后慢慢推或拉游标卡尺副尺量爪，使它轻轻接触被测表面，测试手感为似掉非掉，不可过紧或过松。

2.6读数方法：直接读取显示屏上的数据即为测量数据。

3.注意事项：
3.1使用卡尺时应轻拿轻放。

3.2在使用过程中不可以快速拉开/闭合，不可以敲打/碰撞。

4.保养事项：
4.1保持游标卡尺清洁、防止碰撞，以免降低测量精度。

4.2使用前应检查测量面是否有碰伤、划痕、毛刺及外观等缺陷，尺身移动是否顺畅。

4.3长期不使用应取出游标卡尺的电源电池，在量爪和尺身涂上少许润滑油或防锈油，防止影响使用。

5.相关文件：
无
6.相关表单：
《设备日常点检表》
文件编号: 版本：A/0 页数：2/3 生效日期：。

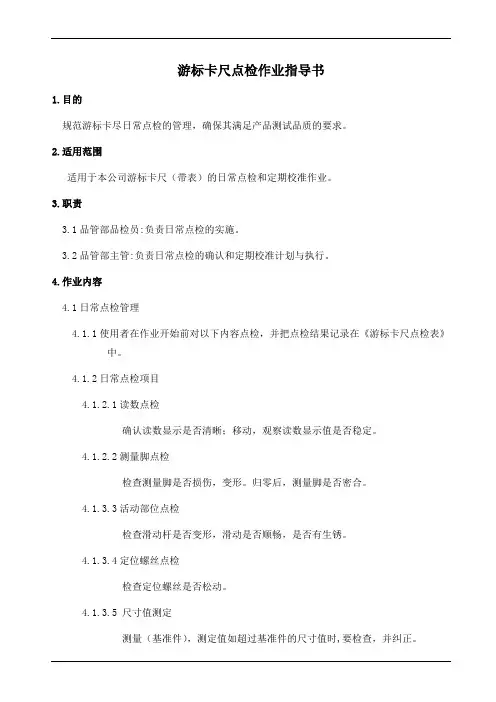

游标卡尺点检作业指导书
1.目的
规范游标卡尽日常点检的管理，确保其满足产品测试品质的要求。

2.适用范围
适用于本公司游标卡尺（带表）的日常点检和定期校准作业。

3.职责
3.1品管部品检员:负责日常点检的实施。

3.2品管部主管:负责日常点检的确认和定期校准计划与执行。

4.作业内容
4.1日常点检管理
4.1.1使用者在作业开始前对以下内容点检，并把点检结果记录在《游标卡尺点检表》
中。

4.1.2日常点检项目
4.1.2.1读数点检
确认读数显示是否清晰；移动，观察读数显示值是否稳定。

4.1.2.2测量脚点检
检查测量脚是否损伤，变形。

归零后，测量脚是否密合。

4.1.3.3活动部位点检
检查滑动杆是否变形，滑动是否顺畅，是否有生锈。

4.1.3.4定位螺丝点检
检查定位螺丝是否松动。

4.1.3.5 尺寸值测定
测量（基准件），测定值如超过基准件的尺寸值时,要检查，并纠正。

4.1.3.6清洁
检查卡尺是否清洁,特别是滑动部位和测量脚。

4.1.3.7归零调整
每次使用前和使用后,规定要将卡尺归零调整。

4.2定期校准管理
4.2.1游标卡尺3个月内部自行校准一次，合格使用，保持校准记录。

4.2.2游标卡尺1年外部校准一次，合格使用，保持卡尺校准标识和校准记录。

4.3记录保管
量测仪器校验记录
量测仪器履历表。

制定日期：生效日期：Page：3/6图5 0.05mm游标卡尺的尺寸读数方法5.1.3 0.02mm游标卡尺原理：尺身每小格1mm，游标上刻有50格，每格间距0.98mm。

当两测量爪合口时，尺身零刻度线与游标零刻度线相对齐，游标的第10格线与尺身的第49格线对齐，（如图6所示）。

尺身与游标每格相差1mm-0.98mm=0.02mm。

它的测量精度为0.02mm，游标卡尺的测量精度是利用尺身与游标刻线间距离之差确定的。

图6 0.02mm游标卡尺的刻线原理读数方法：游标卡尺的读数可分为三个步骤：1). 读出游标上零线在尺身多少毫米后面，该读数即为所测尺寸的整数值。

如图7所示，零线在第20格后面,整数值为20格x每格1mm=20mm。

2). 读出游标上哪一条刻线与尺身刻线对齐，即为所测尺寸的小数值，每格以0.02mm计。

如图7所示，游标第6格刻线与尺身刻线对齐，即得小数值6格x每格0.02mm=0.12mm。

3). 把读得的整数值和小数值相加，即为所测尺寸。

图7中所测尺寸为20+0.12=20.12mm。

图7 0.02mm游标卡尺的尺寸读数方法6.0 带表式游标卡尺按上述方法读出整数部分，小数部分为表盘指针指示格数x每格精度数（表盘上会注明）。

把整数部分加上小数部分即为所测量值。

7.0 电子式游标卡尺直接读出液晶显示所显示的数值。

8.0 测量方法：8.1 长度、宽度、外径测量(如图8所示)a) 检查卡尺是否超有效期。

b) 调零松开紧固螺钉,将游标卡尺的外测量爪合拢，游标零刻度线与尺身零刻度线对齐，带表式表盘指针指向零，电子式数字显示“0.000”(电子式如未显示零可按清零按钮)。

c) 检查测量面洁净,移动滑块使两外侧量爪缓缓与被测物两边接触，两外测量爪表面紧贴被测物表面，锁紧紧固螺钉。

对于塑胶件等硬度不强的工件，力度控制在刚接触并能滑动。

(测量角度必须垂直)d) 读数水平拿持卡尺,目光与尺身垂直。

制定日期：生效日期：Page：4/61）正确法方2）错误方法(被测物表面未与两外测量爪紧贴)图8长度、宽度、外径测量8.2内径、槽宽测量(如图9所示)a) 检查卡尺是否超有效期。

步骤：表盘锁紧装置表盘尺身深度尺推轮上量爪（内量爪，外测量爪）下量爪（外量爪，内测量爪）锁紧装置副尺推轮深度尺挡板尺身锁紧装置 下量爪（外量爪，内测量爪）上量爪（内量爪，外测量爪）四用刀口标准游标卡尺带表卡尺1、使用前：（1）查卡尺有无包装，是否干净贴上“合格证”。

（2）卡尺刻度、表盘、数显是否清晰，内外爪口有无杂质。

（3）松开尺框上紧固螺钉，并将尺框平稳拉开，用布将测量面、导向面擦干净。

（4）滑动是否灵活，滑块间隙是否过大，不能有明显松动。

附游标卡尺读值方法：游标卡尺读数方法读数方法：①首先要知道卡尺分度值，此卡尺分度值为0.02mm,分度值是卡尺副尺每一小格之值,上图副尺“1”就是“0.1mm”,如此类推，分度值为0.02的卡尺小数点最后一位数为偶数;②看副尺“0”刻度线与主尺刻度线相交位置，并读取主尺相交位最小整数，上图为“52mm”；③读取副尺读数。

看副尺刻度线与主尺刻度线重逢位置为重逢位置，如上图打“×”位置，副尺读数为“0.32mm”;④将主尺读数+副尺读数=测量值,上图最后读数为52+0.32=52.32(mm)。

3、使用后：（1）卡尺合并归零。

（2）擦净放入卡尺盒中，表面干净、无油污，滑块灵活，无灰尘。

4、注意事项：（1）保持卡尺测量面、齿条和其它传动部分的清洁、润滑。

测量后应随手合上量爪，以防止灰尘、铝屑等物损坏齿条。

严禁用卡尺划线刮毛刺。

（2）卡尺移动尺框应平稳，应避免快速移动向尾端碰撞和跌落。

禁止将卡尺在磁性物体上。

发现卡尺带有磁性，应及时退磁后方可使用。

（3）调整表针“零”位，非专业人员不可拆卸表盘和表针。

（4）卡尺应做到专人专管专用，及时点检，小心轻放，切勿撞击，置于安全可靠地方。

五、相关记录《卡尺检定记录》《卡尺日常点检表》3制定审核批准21改订年月日改订内容制定。
