游标卡尺使用方法及注意事项游标卡尺是一种测量长度、内外径、深度的量具,由主尺和附在主尺上能滑动的游标两部分构成。
使用游标卡尺的步骤如下:1.用软布将量爪擦干净,使其并拢,查看游标和主尺身的零刻度线是否对齐。
2.对齐就可以进行测量。
3.测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,即可读数。
4.测量零件的外尺寸时,卡尺两测量面的联线应垂直于被测量表面,不能歪斜。
5.先把卡尺的活动量爪张开,使量爪能自由地卡进工件,把零件贴靠在固定量爪上,然后移动尺框,用轻微的压力使活动量爪接触零件。
6.如卡尺带有微动装置,此时可拧紧微动装置上的固定螺钉,再转动调节螺母,使量爪接触零件并读取尺寸。
使用游标卡尺时应注意:1.测量前应把卡尺揩干净,检查卡尺的两个测量面和测量刃口是否平直无损,把两个量爪紧密贴合时,应无明显的间隙,同时游标和主尺的零位刻线要相互对准。
2.使用时要保证移动过程中量爪面同被测表面粗糙度要求不高时可在正常压力下测量较长的零件需要更大的压力下测量较长的零件(带测深杆),要用左手将测深杆支承好,避免将力量用到测深杆上使测量结果偏小。
3.当测量圆柱形零件的外径或长度较大外径时固定量爪应放在轴线上端,这时游标要靠拢左边一些。
4.当测量槽形零件时固定量爪应放在槽中间位置,这时游标要靠拢槽的右边一些。
5.每次测量前后位置要一致。
6.使用中要保持卡尺干燥,不要在有酸碱、腐蚀性气体等潮湿环境中使用,并避免剧烈碰撞。
7.读数时要保证视线垂直于刻线表面并垂直于尺身刻线表面(读数时应尽量将游标对准到零位),以免造成不必要的误差。
8.应保持卡尺清洁和防锈工作定期用细绸布蘸上无水酒精擦拭量爪两表面和夹紧机构内部去除锈迹、油污,并涂上适量润滑油润滑。
9.不使用时应将量爪合拢后装入盒套内或装入袋内(有孔的塑料袋),以免受潮生锈。
10.对于某些工作表面有凹凸不平磨损现象的卡尺,可采用研磨器研磨修复。
一、普通(无表头)游标卡尺操作规范:1、普通游标卡尺的基本结构图2、普通游标卡尺的使用说明2.1 使用前,先松开尺框上的固定螺钉,将尺框平稳拉开。
用布将测量面、导向面擦干净。
2.2 检查“零”位:轻推尺框,使两个量爪测量面合并,观察游标“领”刻线与尺身“零”刻线应对齐,游标尾刻线与尺身相应刻线应对齐。
否则应送相关部门校正。
2.3测量外径尺寸时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,即可读数(如图所示)。
注意点:测量时,卡脚不得用力紧压工件,以免卡脚变形或磨损,影响测量的准确度。
2.4测量内孔尺寸时,两上卡脚应张开到略小于被测尺寸,再慢慢张开并轻轻地接触零件的内表面。
量爪应在孔的直径方向上测量。
2.4.1圆弧内测量爪测量(参照图示)圆弧内测量爪测量孔径、沟槽等内尺寸时,卡尺的读数L1量爪内测量面间的距离,被测的正确尺寸还应加上量爪的尺寸b,即L= L1+b 。
圆弧内量爪b的尺寸一般为10mm或20mm。
bL1L2.5 测量深度尺寸时,应使深度尺杆与被测工件底面相垂直(如图所示)3、游标卡尺的读法游标卡尺上的主尺刻线间距为l毫米,副尺有读数值为0.1毫米、0.05毫米、0.02毫米三种。
目前以0.02毫米的为最多。
游标卡尺的读数方法是:a、首先在主尺上读出副尺零线左面(零刻度线)所对尺寸的整数值。
b、其次找出副尺上与主尺刻度能对准的那一根刻线,读出尺寸的毫米小数值。
c、这样,整数与小数之和就是被测零件的尺寸。
举例子是0.02毫米游标卡尺所表示的尺寸。
4、注意事项4.1 不要把卡尺当作卡钳或螺丝扳手用,或把量爪的尖端用作画线工具。
4.2 移动尺框和微调装置时,应松开紧固螺钉。
4.3 带深度尺的卡尺,用完后要合并量爪(合并时,需留有1毫米左右的距离,以防止量爪磨损)。
否则,较细的深度尺露在外边,容易变形甚至折断。
卡尺使用完毕,必须擦净上油,放回卡尺盒内。

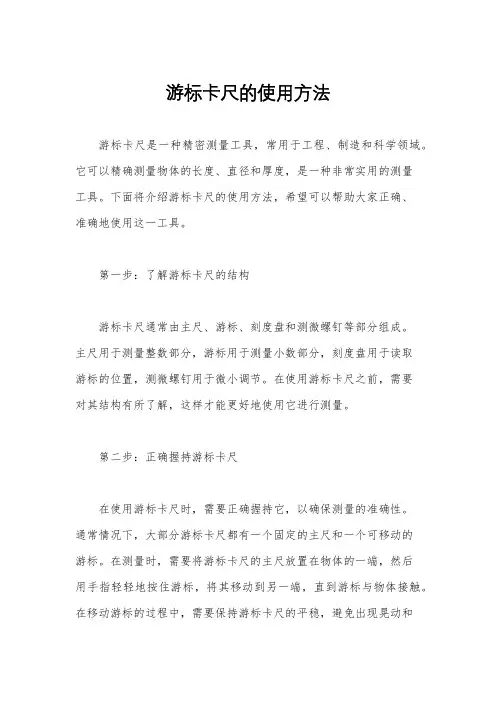

游标卡尺的使用方法游标卡尺是一种精密测量工具,常用于工程、制造和科学领域。
它可以精确测量物体的长度、直径和厚度,是一种非常实用的测量工具。
下面将介绍游标卡尺的使用方法,希望可以帮助大家正确、准确地使用这一工具。
第一步:了解游标卡尺的结构游标卡尺通常由主尺、游标、刻度盘和测微螺钉等部分组成。
主尺用于测量整数部分,游标用于测量小数部分,刻度盘用于读取游标的位置,测微螺钉用于微小调节。
在使用游标卡尺之前,需要对其结构有所了解,这样才能更好地使用它进行测量。
第二步:正确握持游标卡尺在使用游标卡尺时,需要正确握持它,以确保测量的准确性。
通常情况下,大部分游标卡尺都有一个固定的主尺和一个可移动的游标。
在测量时,需要将游标卡尺的主尺放置在物体的一端,然后用手指轻轻地按住游标,将其移动到另一端,直到游标与物体接触。
在移动游标的过程中,需要保持游标卡尺的平稳,避免出现晃动和偏差。
第三步:读取游标卡尺的测量数值当游标卡尺的游标移动到物体的另一端后,就可以开始读取测量数值了。
通常情况下,游标卡尺的刻度盘上会有一个固定的零点,而游标上则会有一条刻度线。
在读取测量数值时,需要将刻度盘上的整数部分与游标上的刻度线对齐,然后再根据游标所在的刻度线来确定小数部分。
通过这样的方法,就可以准确地读取出物体的长度、直径或厚度等测量数值了。
第四步:注意游标卡尺的精度游标卡尺通常具有较高的测量精度,但在使用过程中还是需要注意一些细节,以确保测量的准确性。
首先,要确保游标卡尺的刻度清晰可见,避免出现模糊或不清晰的情况。
其次,要注意游标卡尺的使用环境,避免受到外界因素的影响,如温度、湿度等。
另外,在测量过程中要尽量避免出现晃动和偏差,以确保测量结果的准确性。
第五步:正确保养游标卡尺在使用完游标卡尺之后,需要对其进行正确的保养,以延长其使用寿命。
首先,要将游标卡尺放置在干燥通风的环境中,避免受潮或受到腐蚀。
其次,要定期对游标卡尺进行清洁和润滑,以确保其运动部件的灵活性和精度。

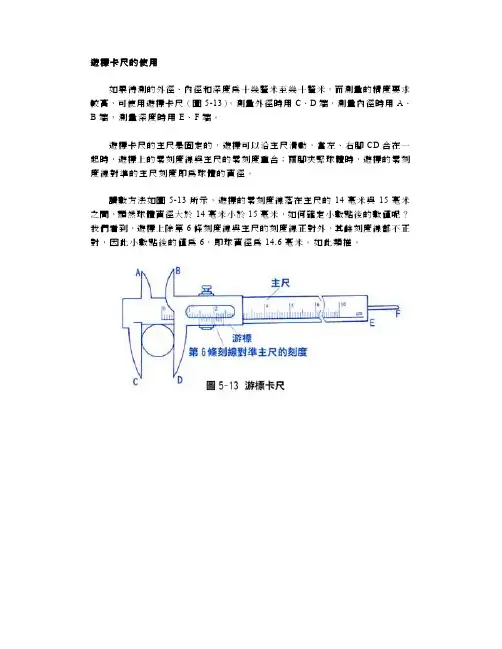

遊標卡尺的使用
如果待測的外徑、內徑和深度為十幾釐米至幾十釐米,而測量的精度要求較高,可使用遊標卡尺(圖5-13)。
測量外徑時用C、D端,測量內徑時用A、B端,測量深度時用E、F端。
遊標卡尺的主尺是固定的,遊標可以沿主尺滑動,當左、右腳CD合在一起時,遊標上的零刻度線與主尺的零刻度重合;兩腳夾緊球體時,遊標的零刻度線對準的主尺刻度即為球體的直徑。
讀數方法如圖5-13所示,遊標的零刻度線落在主尺的14毫米與15毫米之間,顯然球體直徑大於14毫米小於15毫米,如何確定小數點後的數值呢?我們看到,遊標上除第6條刻度線與主尺的刻度線正對外,其餘刻度線都不正對,因此小數點後的值為6,即球直徑為14.6毫米。
如此類推。

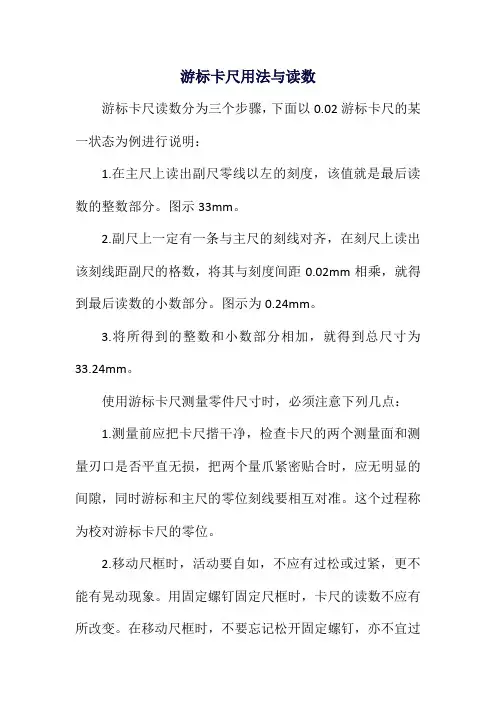

游标卡尺用法与读数游标卡尺读数分为三个步骤,下面以0.02游标卡尺的某一状态为例进行说明:1.在主尺上读出副尺零线以左的刻度,该值就是最后读数的整数部分。
图示33mm。
2.副尺上一定有一条与主尺的刻线对齐,在刻尺上读出该刻线距副尺的格数,将其与刻度间距0.02mm相乘,就得到最后读数的小数部分。
图示为0.24mm。
3.将所得到的整数和小数部分相加,就得到总尺寸为33.24mm。
使用游标卡尺测量零件尺寸时,必须注意下列几点:1.测量前应把卡尺揩干净,检查卡尺的两个测量面和测量刃口是否平直无损,把两个量爪紧密贴合时,应无明显的间隙,同时游标和主尺的零位刻线要相互对准。
这个过程称为校对游标卡尺的零位。
2.移动尺框时,活动要自如,不应有过松或过紧,更不能有晃动现象。
用固定螺钉固定尺框时,卡尺的读数不应有所改变。
在移动尺框时,不要忘记松开固定螺钉,亦不宜过松以免掉了。
3.当测量零件的外尺寸时:卡尺两测量面的联线应垂直于被测量表面,不能歪斜。
测量时,可以轻轻摇动卡尺,放正垂直位置。
先把卡尺的活动量爪张开,使量爪能自由地卡进工件,把零件贴靠在固定量爪上,然后移动尺框,用轻微的压力使活动量爪接触零件。
如卡尺带有微动装置,此时可拧紧微动装置上的固定螺钉,再转动调节螺母,使量爪接触零件并读取尺寸。
决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸,把卡尺强制的卡到零件上去。
这样做会使量爪变形,或使测量面过早磨损,使卡尺失去应有的精度。
4.用游标卡尺测量零件时,不允许过分地施加压力,所用压力应使两个量爪刚好接触零件表面。
如果测量压力过大,不但会使量爪弯曲或磨损,且量爪在压力作用下产生弹性变形,使测量得的尺寸不准确(外尺寸小于实际尺寸,内尺寸大于实际尺寸)。
在游标卡尺上读数时,应把卡尺水平的拿着,朝着亮光的方向,使人的视线尽可能和卡尺的刻线表面垂直,以免由于视线的歪斜造成读数误差。
5.为了获得正确的测量结果,可以多测量几次。
游标卡尺使用说明书游标卡尺的结构游标卡尺是工业上常用的测量长度的仪器,它由尺身及能在尺身上滑动的游标组成,如图2.3-1所示。
若从背面看,游标是一个整体。
游标与尺身之间有一弹簧片(图中未能画出),利用弹簧片的弹力使游标与尺身靠紧。
游标上部有一紧固螺钉,可将游标固定在尺身上的任意位置。
尺身和游标都有量爪,利用内测量爪可以测量槽的宽度和管的内径,利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起,可以测槽和筒的深度。
尺身和游标尺上面都有刻度。
以准确到0.1毫米的游标卡尺为例,尺身上的最小分度是1毫米,游标尺上有10个小的等分刻度,总长9毫米,每一分度为0.9毫米,比主尺上的最小分度相差0.1毫米。
量爪并拢时尺身和游标的零刻度线对齐,它们的第一条刻度线相差0.1毫米,第二条刻度线相差0.2毫米,……,第10条刻度线相差1毫米,即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐,如图2.3-2。
当量爪间所量物体的线度为0.1毫米时,游标尺向右应移动0.1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时,说明两量爪之间有0.5毫米的宽度,……,依此类推。
在测量大于1毫米的长度时,整的毫米数要从游标“0”线与尺身相对的刻度线读出。
游标卡尺的使用用软布将量爪擦干净,使其并拢,查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量:如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差,在尺身零刻度线左侧的叫负零误差(这件规定方法与数轴的规定一致,原点以右为正,原点以左为负)。
测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,即可读数,如图2.3-3所示。
游标卡尺使用方法
游标卡尺是用于测量物体长度、宽度和深度的常用工具。
下面是游标卡尺的使用方法:
1. 打开卡规:将游标卡尺的两只可测量的脚打开,使其与测量物体的长度相匹配。
2. 放置物体:将要测量的物体放在卡规的脚尖之间,确保物体与卡规的接触点准确无误。
3. 读数:通过游标卡尺上的刻度线和刻度尺来读取测量结果。
卡规上的主刻度代表整数单位,而小刻度代表小数或分数单位。
4. 定位:在读数之前,确保游标卡尺的零位准确无误。
即使轻微的偏移也可能导致不准确的测量结果。
5. 游标:观察游标卡尺上移动的游标位置,它指示出测量物体的长度。
通常有两个游标,一个在主尺度上,另一个在游标尺度上。
6. 闭合卡规:完成测量后,关闭卡规的脚尖,以便更好地存放和保护卡规。
需要注意的是,游标卡尺的使用方法可能会因不同的品牌和型号而有所不同。
在进行测量之前,最好先阅读和理解卡规的使用说明书,以确保正确的操作并获得准确的测量结果。
一、游标卡尺的使用说明利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。
游标卡尺(简称卡尺)。
游标卡尺可以测量产品的内、外尺寸(长度、宽度、厚度、内径和外径),孔距,高度和深度等。
游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。
(1)单面卡尺带有内外量爪,可以测量内侧尺寸和外侧尺寸(图1-1)。
(2)双面卡尺的上量爪为刀口形外量爪,下量爪为内外量爪,可测内外尺寸(图1-2)。
(3)三用卡尺的内量爪带刀口形 ,用于测量内尺寸;外量爪带平面和刀口形的测量面,用于测量外尺寸;尺身背面带有深度尺,用于测量深度和高度(图1-3)。
(4)标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法,必须学会准确读数和正确操作。
游标卡尺的读数装置,是由尺身和游标两部分组成,当尺框上的活动测量爪与尺身上的固定测量爪贴合时,尺框上游标的“0”刻线(简称游标零线)与尺身的“0”刻线对齐,此时测量爪之间的距离为零。
测量时,需要尺框向右移动到某一位置,这时活动测量爪与固定测量爪之间的距离,就是被测尺寸,见图1-4。
假如游标零线与尺身上表示30mm 的刻线正好对齐,则说明被测尺寸是30mm ;如果游标零线在尺身上指示的尺数值比30mm 大一点,应该怎样读数呢?这时,被测尺寸的整数部分(为30mm ),如上所述可从游标零线左边的尺身刻线上读出来刀口内测量爪尺身尺框紧固螺钉游标深度尺外测量爪图1-3紧固螺钉尺框游标刀口外测量爪尺身内外测量爪图1-2微动装置紧固螺钉尺框游标尺身内外测量爪图1-1微动装置(图中箭头所指刻线),而比1mm小的小数部分则是借助游标读出来的(图中●所指刻线,为0.7mm),二者之和被测尺寸是30.7mm,这是游标测量器具的共同特点。
由此可见,游标卡尺的读数,关键在于小数部分的读数。
图1-4:游标卡尺测量尺寸游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐;然后把游标这条线的顺序数乘以游标读数值,就得出游标的读数,即游标的读数=游标读数值X游标对齐刻线的顺序数游标卡尺读数时可分三步:A、先读整数——看游标零线的左边,尺身上最靠近的一条刻线的数值,读出被测尺寸的整数部分;B、再读小数——看游标零线的右边,数出游标第几条刻线与尺身的数值刻线对齐,读出被测尺寸的小数部分(即游标读数值乘其对齐刻线的顺序数);C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加,就是卡尺的所测尺寸。
游标卡尺使用说明
游标卡尺是一种测量工具,可以用来测量物体的长度、宽度和深度等尺寸。
使用游标卡尺需要注意以下几点:
1. 选择合适的尺寸:游标卡尺有不同的尺寸,要根据要测量的物体选择合适的尺寸。
2. 将游标卡尺放置在要测量的物体上:将游标卡尺的两个臂放在要测量的物体的两个端点上。
3. 读取游标卡尺的刻度:游标卡尺上有两个刻度,一个是固定刻度,一个是可移动刻度。
可移动刻度上的数字就是要测量的物体的长度。
4. 记录测量结果:将游标卡尺的测量结果记录下来,可以使用纸笔或者数码设备。
5. 维护游标卡尺:使用后及时清洁游标卡尺,存放在干燥的地方,避免受潮生锈。
使用游标卡尺时需要注意准确度和精度,尽量保持手稳定,避免游标卡尺的误差。
- 1 -。
游标卡尺使用说明书
使用游标卡尺前,要用软布将量爪擦干净,使其并拢,查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量,如没有对齐则要记取零误差。
读数时首先以游标零刻度线为准在尺身上读取毫米整数,即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐,如第6条刻度线与尺身刻度线对齐,则小数部分即为0.6毫米(若没有正好对齐的线,则取最接近对齐的线进行读数)。
如有零误差,则一律用上述结果减去零误差(零误差为负,相当于加上相同大小的零误差),读数结果为:
L=整数部分+小数部分-零误差。
游标卡尺使用说明书
一、结构简图
二、技术数据
尺身刻度(每格) 1 0~100
副尺刻度(每格) 0.02
深度及台阶示值误差
0~150
±0.02
0~150
±0.02 0~100 ±0.02 >150~200 ±0.03 0~150 ±0.02
示值误差
>200~300
±0.04
内量爪示值误差(10mm 处)
0~200
0~300 ±0.01
三、使用方法 1.
观察卡尺外观应无影响测量的缺陷,擦净各测量面及导向面。
移动尺框,使两外测量面至手感接触,看零位是否准确,如不准确,此时旋松副尺上的紧固小螺钉,调节副尺的位置,使其副尺的零位指向尺身的零位,然后再紧固小螺钉。
如观察副尺的零位仍未指向尺身的零位,重复以上步骤; 2.
使用卡尺进行测量时,把紧固螺钉松开,然后移动尺框使测量面紧靠工件,此时即可读数;如工件所在位置读数不方便,可将紧固螺钉旋紧,再轻轻取下卡尺后读数。
3.
当测量范围≤150mm 时,使用I型卡尺进行测量。
其可对件进行外尺寸、内尺寸、深度及台阶的测量。
测量图如下:
台阶测量深度测量
4.读数方法:尺身的刻度读出整数部分,副尺刻度指向尺身刻度成一条直线时读出小数部分(主尺
每格是1mm,副尺每格是0.02mm)。
测量例图如下:
尺身刻度: 32.00
副尺指向尺身的刻度: 0.68
读数: 32.68
四、注意事项
1.保持各测量面和其它表面的清洁;
2.由于深度尺裸露在外面,在使用时若遇齿条内有污物、铁屑等杂物,请用包装盒内毛刷将其清
净;
3.使用中应轻拿轻放,不得有强力冲击,否则将导致卡尺移动不平稳,甚至损坏卡尺;
4.使用后,将卡尺清净、测量面涂油并放入包装盒内贮存;。
