电子顺磁共振(EPR2006-B)

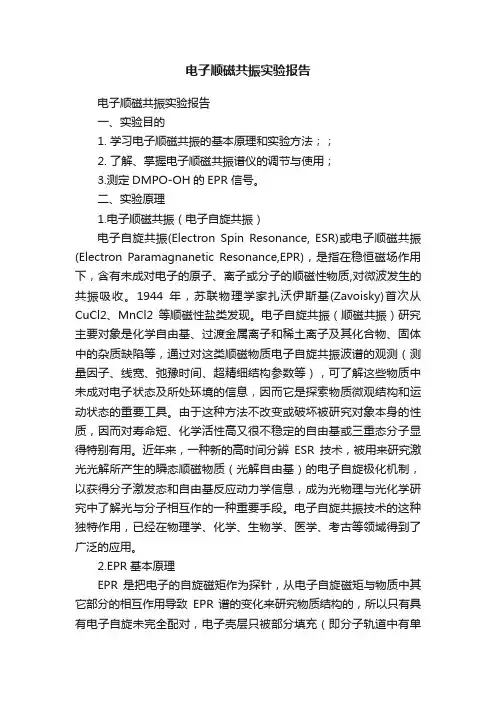

电子顺磁共振实验报告电子顺磁共振实验报告一、实验目的1. 学习电子顺磁共振的基本原理和实验方法；；2. 了解、掌握电子顺磁共振谱仪的调节与使用；3.测定DMPO-OH的EPR 信号。

二、实验原理1.电子顺磁共振（电子自旋共振）电子自旋共振(Electron Spin Resonance, ESR)或电子顺磁共振(Electron Paramagnanetic Resonance,EPR)，是指在稳恒磁场作用下，含有未成对电子的原子、离子或分子的顺磁性物质,对微波发生的共振吸收。

1944年，苏联物理学家扎沃伊斯基(Zavoisky)首次从CuCl2、MnCl2等顺磁性盐类发现。

电子自旋共振（顺磁共振）研究主要对象是化学自由基、过渡金属离子和稀土离子及其化合物、固体中的杂质缺陷等，通过对这类顺磁物质电子自旋共振波谱的观测（测量因子、线宽、弛豫时间、超精细结构参数等），可了解这些物质中未成对电子状态及所处环境的信息，因而它是探索物质微观结构和运动状态的重要工具。

由于这种方法不改变或破坏被研究对象本身的性质，因而对寿命短、化学活性高又很不稳定的自由基或三重态分子显得特别有用。

近年来，一种新的高时间分辨ESR技术，被用来研究激光光解所产生的瞬态顺磁物质（光解自由基）的电子自旋极化机制，以获得分子激发态和自由基反应动力学信息，成为光物理与光化学研究中了解光与分子相互作的一种重要手段。

电子自旋共振技术的这种独特作用，已经在物理学、化学、生物学、医学、考古等领域得到了广泛的应用。

2.EPR基本原理EPR 是把电子的自旋磁矩作为探针，从电子自旋磁矩与物质中其它部分的相互作用导致EPR 谱的变化来研究物质结构的，所以只有具有电子自旋未完全配对，电子壳层只被部分填充（即分子轨道中有单个排列的电子或几个平行排列的电子）的物质，才适合作EPR 的研究。

不成对电子有自旋运动，自旋运动产生自旋磁矩, 外加磁场后，自旋磁矩将平行或反平行磁场方向排列。

epr的工作原理
EPR（电子顺磁共振）是一种波谱技术，用于检测和研究含有未成对电子的顺磁性物质。

其工作原理如下：
1.电子的自旋和轨道运动：电子在原子核周围具有自旋和轨道运动。

这两种运动都会产生磁矩。

在没有外磁场的情况下，电子的磁矩随机定向，能级兼并。

2.外加磁场的作用：当将样品放置在具有较大外加磁场的样品腔中时，电子的自旋磁矩会受到外加磁场的影响，产生能级分裂。

大部分电子会顺着磁场方向排列，对应低能级；少部分电子反平行于外加磁场，对应高能级。

3.微波辐射：在垂直于磁场方向上施加频率适当的微波辐射。

当微波辐射的频率与电子能级间隙相匹配时，未成对电子会吸收微波能量，从低能级向高能级发生共振跃迁。

4.EPR谱仪检测：EPR谱仪可以检测到电子在吸收微波能量时产生的共振吸收峰。

通过一次微分，可以将吸收峰转化为常见的EPR图谱。

5.扫描方式：EPR实验中，可以采用固定磁场强度扫描频率（扫频法）或固定频率扫描磁场强度（扫场法）的方式寻找共振点。

6.g因子：g因子是描述未成对电子磁性质的重要参数，它与顺磁共振的位置有关。

g因子由电子的轨道角动量和自旋角动量共同决定，通常不等于自由电子的g因子。



总之，EPR技术通过检测顺磁性物质中的未成对电子在外加磁场和微波辐射作用下的共振吸收现象，研究电子的磁性质和结构信息。

电子顺磁共振实验报告电子顺磁共振实验报告引言电子顺磁共振（electron paramagnetic resonance, EPR）是一种重要的物理实验技术，广泛应用于材料科学、生物医学和化学领域。

本实验旨在通过测量电子顺磁共振信号，探索样品的电子结构和磁性特性。

实验原理电子顺磁共振是利用电子自旋与外加磁场相互作用的现象。

当样品中存在未成对电子时，这些电子具有自旋量子数，可以吸收特定频率的微波辐射。

通过改变外加磁场的强度，可以观察到电子顺磁共振信号的变化。

实验中常用的仪器是电子顺磁共振谱仪，它能够提供高灵敏度的测量结果。

实验步骤1. 准备样品：选择适当的样品，如自由基或过渡金属离子溶液。

将样品放置在电子顺磁共振谱仪的样品室中。

2. 设置实验参数：调整磁场强度和微波频率，使其适应样品的特性。

确保磁场均匀性和稳定性。

3. 开始测量：启动电子顺磁共振谱仪，开始记录电子顺磁共振信号。

同时，记录磁场强度和微波频率的变化。

4. 数据处理：根据实验记录的数据，进行信号处理和分析。

可以通过拟合曲线和计算得到样品的电子结构和磁性参数。

实验结果与讨论在实验过程中，我们选择了自由基溶液作为样品进行电子顺磁共振测量。

通过调整磁场强度和微波频率，我们观察到了明显的共振信号。

根据信号的特征，我们可以确定样品中存在未成对电子，这与自由基的性质相符。

进一步分析数据，我们可以得到样品的电子结构和磁性参数。

通过拟合曲线，我们可以确定自由基的g因子和超精细相互作用参数。

这些参数可以提供关于样品分子结构和电子自旋状态的重要信息。

此外，我们还进行了不同条件下的测量，例如改变温度和添加外加剂。

这些实验可以进一步研究样品的磁性特性和相互作用机制。

通过比较不同条件下的电子顺磁共振谱图，我们可以得到更全面的结论。

结论通过电子顺磁共振实验，我们成功地测量了自由基溶液的电子顺磁共振信号，并获得了样品的电子结构和磁性参数。

这些结果对于理解材料的磁性行为和生物体内的自由基反应机制具有重要意义。

EPR测试参数1. 介绍电子顺磁共振（Electron Paramagnetic Resonance，EPR）是一种用于研究具有未成对电子的物质的技术。

通过测量样品中未成对电子的共振吸收和发射的微波功率，可以获得关于样品的结构、动力学和电子性质的信息。

EPR技术在材料科学、生物化学、化学和环境科学等领域中具有广泛的应用。

EPR测试参数是指在进行EPR实验时需要设置和优化的参数。

合理选择和调整这些参数可以提高实验的灵敏度和精确性，确保获得可靠的测试结果。

本文将详细介绍常见的EPR测试参数及其影响。

2. EPR仪器参数2.1 磁场磁场是EPR实验中最重要的参数之一，它用于产生磁场和频率满足共振条件的微波信号。

磁场的强度通常以毫特斯拉（mT）或高斯（G）为单位。

合适的磁场强度取决于待测物质的特性，通常在几百到几万高斯之间。

2.2 微波源微波源用于产生频率与磁场共振的微波信号，常见的微波源有固态微波源和磁控管微波源。

固态微波源适用于低频EPR实验，而磁控管微波源适用于高频EPR实验。

微波源的功率也是一个重要参数，通常在几微瓦到几毫瓦之间。

2.3 探头探头是EPR实验中放置待测样品的装置，它通常由两个线圈组成：主线圈和探测线圈。

主线圈用于产生较强的磁场，探测线圈用于探测样品的EPR信号。

探头的设计和参数对实验的灵敏度和分辨率有着重要影响。

2.4 探测器和放大器探测器用于将探头探测到的微弱信号转换成电压信号，常见的探测器有晶体管和二极管。

放大器用于放大探测器输出的信号，以提高信噪比。

探测器和放大器的选择和调整对实验结果的灵敏度和精确性有着重要影响。

3. EPR测试参数的优化3.1 磁场优化磁场的均匀性对实验结果的准确性和精确性有着重要影响。

可以通过校正磁场的非均匀性和使用磁场扫描来优化磁场。

磁场扫描是指在一定范围内改变磁场强度，观察共振曲线的变化，以找到最佳的共振条件。

3.2 微波源优化微波源的频率稳定性和功率输出对实验结果的灵敏度和稳定性有着重要影响。

EPR（电子顺磁共振）光谱法是一种用于研究物质中自由基（或未配对电子）的方法。

EPR光谱法利用了电子的自旋和磁矩之间的相互作用，通过在物质中引入一个强磁场和一个微波辐射场，使得自由基中的未配对电子在磁场和微波辐射场的作用下发生共振吸收，产生EPR信号。

EPR光谱法的基本原理是：将样品放在一个强磁场中，然后用微波辐射场激发样品中的未配对电子，使其发生共振吸收。

在共振吸收的过程中，未配对电子的自旋和磁矩发生改变，从而产生EPR信号。

EPR信号可以通过检测样品中的微波吸收来获得，并可以用于分析样品中自由基的种类、浓度和化学环境等信息。

EPR光谱法在化学、物理、生物、材料等领域都有广泛的应用。

例如，在生物领域，EPR光谱法可以用于研究生物体内自由基的产生和清除机制，以及自由基对细胞代谢和信号传导的影响；在材料领域，EPR光谱法可以用于研究材料中的自由基和氧化还原反应等。

西安理工大学实验报告题目电子顺磁共振专业应用物理学班级应物112学号3110831052学生黄春蕾指导教师解光勇2013 年西安理工大学实验报告题目电子顺磁共振专业应用物理学班级应物112学号3110831052学生黄春蕾指导教师解光勇2013 年电子顺磁共振电子顺磁共振谱仪（又名电子自旋共振）是电子自旋磁矩在磁场中的运动与外部高频电磁场相互作用下对电磁波共振吸收的原理而设计的。

因为电子本身运动受物质微观结构的影响，所以电子顺磁共振成为观察物质结构及运动状态的一种手段。

又因为电子顺磁共振具有极高的灵敏度并在测量时对样品无破坏作用，所以电子顺磁共振谱仪广泛应用于物理、化学、生物、医学和生命领域。

【实验目的】1、在了解电子自旋共振的基础上，学习用微波频段检查电子自旋共振信号的方法。

2、观察共振信号波形，李萨如图形和色散图形。

3、测定DPPH中电子的g因子.【实验内容】1、熟悉电子自旋共振原理和仪器使用，正确连接实验仪器；2、调节得到电子自旋共振吸收和色散信号，并利用示波器观察信号，记录信号图形；3、利用特斯拉计测量恒定磁场强度，并与理论估算结果相比较；4、根据测得的恒定磁场值，计算出DPPH样品的g因子。

【实验仪器】电子顺磁共振谱仪、示波器、DPPH样品。

实验装置图仪器使用方法连线方法：a、通过连接线将主机上的“扫描输出”端接到磁铁的一端。

b、将主机上的“直流输出”端连接在磁铁的另一端。

c、通过Q9连接线将检波器的输出连到示波器上。

d、将微波源与主机相连。

(1)微波系统的连接：a、将微波源上的连接线连到主机后面板上的5芯插座上。

b、将微波源与隔离器相接（按箭头方向联接）。

c、将隔离器的另一端与环型器中的（I）端相连。

d、将扭波导与环型器中的（II）端相接。

e、将环型器中的（III）端与检波器相接。

f、将扭波导的另一端与直波导的一端连接。

g、将直波导的另一端与短路活塞相接。

其装配图如下所示：h 、i 、j 、k 、1－微波源 2－隔离器 3－环型器 4 －扭波导5－直波导 6－样品 7－短路活塞 8－检波器【实验原理】具有未成对电子的物质置于静磁场中B z ，由于电子自旋磁矩与外部磁场相互作用导致电子的基态发生塞曼能级分裂：Z B B g E μ=∆ (B μ为波尔磁矩，g 为无量纲参数) ；当在垂直于静磁场方向上所加横向电磁波的量子能量 E ∆=ω 时，满足共振条件，此时未成对电子由下能级跃迁至上能级。
