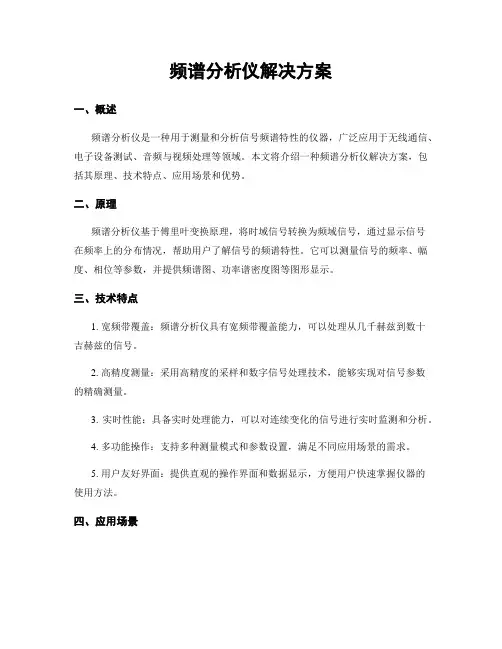

频谱分析仪解决方案一、概述频谱分析仪是一种用于测量和分析信号频谱特性的仪器，广泛应用于无线通信、电子设备测试、音频与视频处理等领域。

本文将介绍一种频谱分析仪解决方案，包括其原理、技术特点、应用场景和优势。

二、原理频谱分析仪基于傅里叶变换原理，将时域信号转换为频域信号，通过显示信号在频率上的分布情况，帮助用户了解信号的频谱特性。

它可以测量信号的频率、幅度、相位等参数，并提供频谱图、功率谱密度图等图形显示。

三、技术特点1. 宽频带覆盖：频谱分析仪具有宽频带覆盖能力，可以处理从几千赫兹到数十吉赫兹的信号。

2. 高精度测量：采用高精度的采样和数字信号处理技术，能够实现对信号参数的精确测量。

3. 实时性能：具备实时处理能力，可以对连续变化的信号进行实时监测和分析。

4. 多功能操作：支持多种测量模式和参数设置，满足不同应用场景的需求。

5. 用户友好界面：提供直观的操作界面和数据显示，方便用户快速掌握仪器的使用方法。

四、应用场景1. 通信领域：频谱分析仪在无线通信系统的规划、优化和故障排查中起到重要作用。

它可以帮助工程师分析信号的频谱利用率、干扰情况等，提供有效的解决方案。

2. 电子设备测试：频谱分析仪可用于电子设备的调试和测试，包括射频电路、信号发生器、功率放大器等。

通过对信号频谱特性的分析，可以发现和解决电路中的问题。

3. 音频与视频处理：频谱分析仪可用于音频和视频信号的处理与分析。

例如，在音频系统中，可以通过分析频谱特性来优化音频设备的参数设置，提高音质和音量。

4. 科学研究：频谱分析仪在科学研究中也有广泛应用，如天文学、地球物理学等领域。

它可以帮助研究人员分析和研究信号的频谱特性，探索自然界的规律。

五、优势1. 高性能：频谱分析仪采用先进的技术和算法，具有高灵敏度、高分辨率和高动态范围等优势，能够满足复杂信号分析的需求。

2. 可靠性：经过严格的质量控制和测试验证，频谱分析仪具有良好的稳定性和可靠性，可长时间稳定工作。

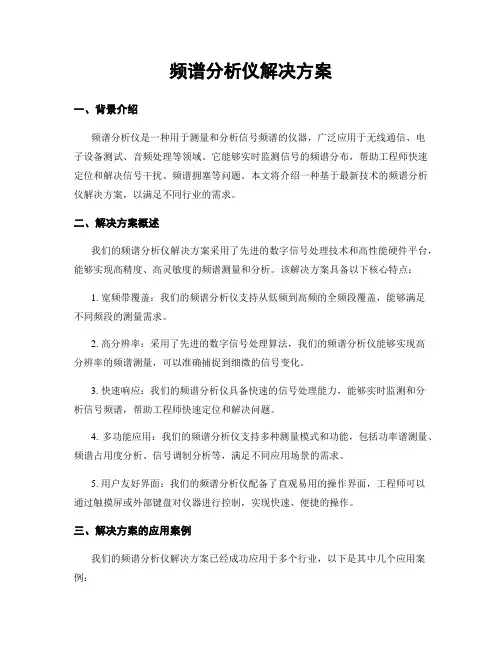

频谱分析仪解决方案一、背景介绍频谱分析仪是一种用于测量和分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频处理等领域。

它能够实时监测信号的频谱分布，帮助工程师快速定位和解决信号干扰、频谱拥塞等问题。

本文将介绍一种基于最新技术的频谱分析仪解决方案，以满足不同行业的需求。

二、解决方案概述我们的频谱分析仪解决方案采用了先进的数字信号处理技术和高性能硬件平台，能够实现高精度、高灵敏度的频谱测量和分析。

该解决方案具备以下核心特点：1. 宽频带覆盖：我们的频谱分析仪支持从低频到高频的全频段覆盖，能够满足不同频段的测量需求。

2. 高分辨率：采用了先进的数字信号处理算法，我们的频谱分析仪能够实现高分辨率的频谱测量，可以准确捕捉到细微的信号变化。

3. 快速响应：我们的频谱分析仪具备快速的信号处理能力，能够实时监测和分析信号频谱，帮助工程师快速定位和解决问题。

4. 多功能应用：我们的频谱分析仪支持多种测量模式和功能，包括功率谱测量、频谱占用度分析、信号调制分析等，满足不同应用场景的需求。

5. 用户友好界面：我们的频谱分析仪配备了直观易用的操作界面，工程师可以通过触摸屏或外部键盘对仪器进行控制，实现快速、便捷的操作。

三、解决方案的应用案例我们的频谱分析仪解决方案已经成功应用于多个行业，以下是其中几个应用案例：1. 无线通信：在无线通信领域，频谱分析仪可以用于监测和分析无线信号的频谱占用度，帮助运营商合理规划频谱资源，提高网络容量和覆盖范围。

2. 电子设备测试：在电子设备测试领域，频谱分析仪可以用于测试设备的无线发射功率、频谱纯净度等指标，保证设备的合规性和性能稳定性。

3. 音频处理：在音频处理领域，频谱分析仪可以用于分析音频信号的频谱分布，帮助音频工程师优化音频处理算法，提升音频质量和音乐体验。

四、解决方案的优势我们的频谱分析仪解决方案相较于传统的频谱分析仪具有以下优势：1. 高性能硬件平台：我们采用了最新的高性能硬件平台，提供强大的计算和处理能力，能够满足复杂应用场景的要求。

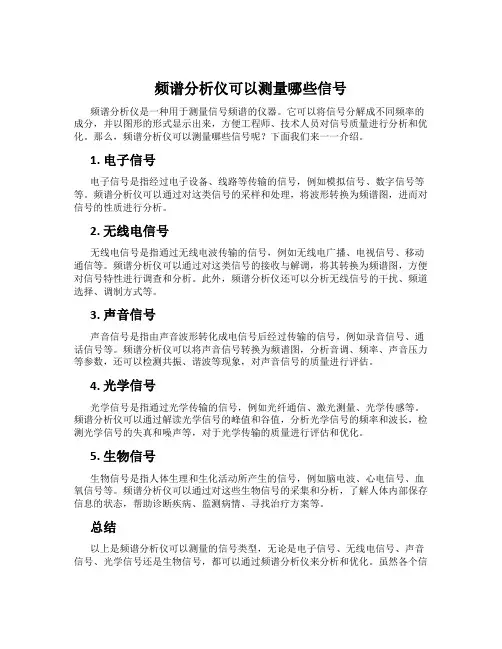

频谱分析仪可以测量哪些信号频谱分析仪是一种用于测量信号频谱的仪器。

它可以将信号分解成不同频率的成分，并以图形的形式显示出来，方便工程师、技术人员对信号质量进行分析和优化。

那么，频谱分析仪可以测量哪些信号呢？下面我们来一一介绍。

1. 电子信号电子信号是指经过电子设备、线路等传输的信号，例如模拟信号、数字信号等等。

频谱分析仪可以通过对这类信号的采样和处理，将波形转换为频谱图，进而对信号的性质进行分析。

2. 无线电信号无线电信号是指通过无线电波传输的信号，例如无线电广播、电视信号、移动通信等。

频谱分析仪可以通过对这类信号的接收与解调，将其转换为频谱图，方便对信号特性进行调查和分析。

此外，频谱分析仪还可以分析无线信号的干扰、频道选择、调制方式等。

3. 声音信号声音信号是指由声音波形转化成电信号后经过传输的信号，例如录音信号、通话信号等。

频谱分析仪可以将声音信号转换为频谱图，分析音调、频率、声音压力等参数，还可以检测共振、谐波等现象，对声音信号的质量进行评估。

4. 光学信号光学信号是指通过光学传输的信号，例如光纤通信、激光测量、光学传感等。

频谱分析仪可以通过解读光学信号的峰值和谷值，分析光学信号的频率和波长，检测光学信号的失真和噪声等，对于光学传输的质量进行评估和优化。

5. 生物信号生物信号是指人体生理和生化活动所产生的信号，例如脑电波、心电信号、血氧信号等。

频谱分析仪可以通过对这些生物信号的采集和分析，了解人体内部保存信息的状态，帮助诊断疾病、监测病情、寻找治疗方案等。

总结以上是频谱分析仪可以测量的信号类型，无论是电子信号、无线电信号、声音信号、光学信号还是生物信号，都可以通过频谱分析仪来分析和优化。

虽然各个信号类型特性不同，但对于工程师、技术人员来说，频谱分析仪是一款必不可少的仪器，对于技术研究、质量控制、诊断治疗等方面都能起到较大的帮助。

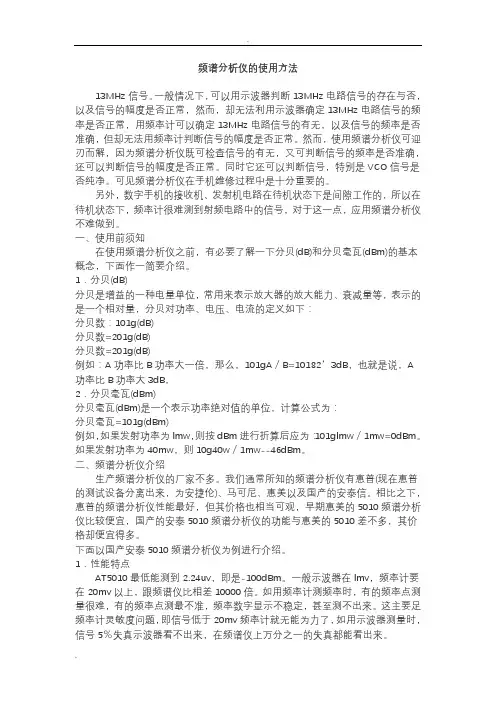

频谱分析仪的使用方法13MHz信号。

一般情况下，可以用示波器判断13MHz电路信号的存在与否，以及信号的幅度是否正常，然而，却无法利用示波器确定13MHz电路信号的频率是否正常，用频率计可以确定13MHz电路信号的有无，以及信号的频率是否准确，但却无法用频率计判断信号的幅度是否正常。

然而，使用频谱分析仪可迎刃而解，因为频谱分析仪既可检查信号的有无，又可判断信号的频率是否准确，还可以判断信号的幅度是否正常。

同时它还可以判断信号，特别是VCO信号是否纯净。

可见频谱分析仪在手机维修过程中是十分重要的。

另外，数字手机的接收机、发射机电路在待机状态下是间隙工作的，所以在待机状态下，频率计很难测到射频电路中的信号，对于这一点，应用频谱分析仪不难做到。

一、使用前须知在使用频谱分析仪之前，有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念，下面作一简要介绍。

1．分贝(dB)分贝是增益的一种电量单位，常用来表示放大器的放大能力、衰减量等，表示的是一个相对量，分贝对功率、电压、电流的定义如下：分贝数：101g(dB)分贝数=201g(dB)分贝数=201g(dB)例如：A功率比B功率大一倍，那么，101gA／B=10182’3dB，也就是说，A 功率比B功率大3dB，2．分贝毫瓦(dBm)分贝毫瓦(dBm)是一个表示功率绝对值的单位，计算公式为：分贝毫瓦=101g(dBm)例如，如果发射功率为lmw，则按dBm进行折算后应为：101glmw／1mw=0dBm。

如果发射功率为40mw，则10g40w／1mw--46dBm。

二、频谱分析仪介绍生产频谱分析仪的厂家不多。

我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来，为安捷伦)、马可尼、惠美以及国产的安泰信。

相比之下，惠普的频谱分析仪性能最好，但其价格也相当可观，早期惠美的5010频谱分析仪比较便宜，国产的安泰5010频谱分析仪的功能与惠美的5010差不多，其价格却便宜得多。

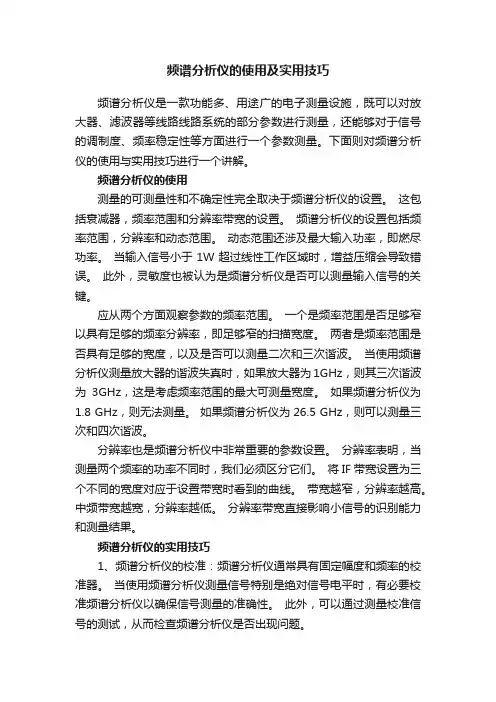

频谱分析仪的使用及实用技巧频谱分析仪是一款功能多、用途广的电子测量设施，既可以对放大器、滤波器等线路线路系统的部分参数进行测量，还能够对于信号的调制度、频率稳定性等方面进行一个参数测量。

下面则对频谱分析仪的使用与实用技巧进行一个讲解。

频谱分析仪的使用测量的可测量性和不确定性完全取决于频谱分析仪的设置。

这包括衰减器，频率范围和分辨率带宽的设置。

频谱分析仪的设置包括频率范围，分辨率和动态范围。

动态范围还涉及最大输入功率，即燃尽功率。

当输入信号小于1W超过线性工作区域时，增益压缩会导致错误。

此外，灵敏度也被认为是频谱分析仪是否可以测量输入信号的关键。

应从两个方面观察参数的频率范围。

一个是频率范围是否足够窄以具有足够的频率分辨率，即足够窄的扫描宽度。

两者是频率范围是否具有足够的宽度，以及是否可以测量二次和三次谐波。

当使用频谱分析仪测量放大器的谐波失真时，如果放大器为1GHz，则其三次谐波为3GHz，这是考虑频率范围的最大可测量宽度。

如果频谱分析仪为1.8 GHz，则无法测量。

如果频谱分析仪为26.5 GHz，则可以测量三次和四次谐波。

分辨率也是频谱分析仪中非常重要的参数设置。

分辨率表明，当测量两个频率的功率不同时，我们必须区分它们。

将IF带宽设置为三个不同的宽度对应于设置带宽时看到的曲线。

带宽越窄，分辨率越高。

中频带宽越宽，分辨率越低。

分辨率带宽直接影响小信号的识别能力和测量结果。

频谱分析仪的实用技巧1、频谱分析仪的校准：频谱分析仪通常具有固定幅度和频率的校准器。

当使用频谱分析仪测量信号特别是绝对信号电平时，有必要校准频谱分析仪以确保信号测量的准确性。

此外，可以通过测量校准信号的测试，从而检查频谱分析仪是否出现问题。

2、射频输入信号电平小鱼频谱分析仪允许的安全电平：在频谱分析仪输入端接入射频信号之间，一定要对输入信号电平进行正确的估算，以此避免频谱分析仪射频输入大于射频分析仪允许的安全电平，否则将会烧坏频谱分析仪输入衰减器和混频器。

扫频式频谱分析仪的信号测量方法摘要：近年来，我国对扫频式频谱分析仪的应用不断增加，在频谱仪中，增益压缩是频谱分析仪校准规范和检定规程规定的必测项目，但现有的增益压缩校准检定方法存在不足。

为了更好地测量评估频谱分析仪的信号测量，本文首先分析了扫频式频谱分析仪的工作原理，其次探讨了扫频式频谱分析仪的性能指标，最后就扫频式频谱分析仪信号测量进行研究，以供参考。

关键词：信号；频谱分析仪；调幅引言随着频谱分析仪的发展，传统扫频式频谱仪对于扫频终止点到下一次扫频起始点之间死区时间越来越短，但始终存在。

近年来，不存在死区时间的实时频谱分析仪在信号分析中越来越盛行。

在瞬态、偶发信号的测量分析以及频谱监测等应用中，相比传统的扫频式频谱分析仪，实时频谱分析仪进行频谱观测或是查找小信号时具有独特优势。

1扫频式频谱分析仪的工作原理扫频频谱分析仪主要有两种形式，一种是调谐滤波频谱分析仪，通过在频谱分析仪的测量频率范围内调整带通滤波器的中心频率和带宽来检测信号。

让中心频率在关注的频率范围内反复进行信号扫描，逐一遴选出输入信号的相关分量信号，通过检波器和视频放大器后将信号送到显示装置的垂直偏转电路。

产生调谐滤波器中心频率信号的信号发生器负责提供显示装置的水平偏转电路。

这种原理的频谱分析仪成本低廉，容易制造，测量信号真实可靠，但是受限于灵敏度较低、分辨紧邻信号能力差的问题。

另一种就是扫频超外差式频谱分析仪，这种频谱分析仪现在被广泛使用。

2扫频式频谱分析仪的性能指标2.1非线性失真（1）单音频输入。

对于非线性网络，如果输入是单音信号，除了产生幅度失真外，还会产生谐波失真。

当网络的增益一定时，谐波信号的电平取决于谐波的阶次和输入信号的电平。

输入信号电平变化1dB，则谐波电平变化ndB（n为谐波阶次）。

假设没有增益压缩，二阶失真分量的功率增加比基频分量的功率增加要快，直到二阶失真分量的功率等于基频分量的功率，这个点称为二阶截获点。

二阶失真分量电平与基波信号电平之差等于基波信号与截获点之差。

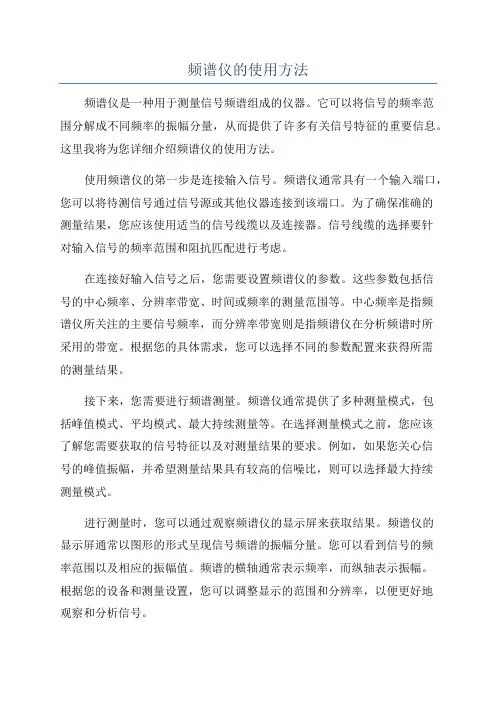

频谱仪的使用方法频谱仪是一种用于测量信号频谱组成的仪器。

它可以将信号的频率范围分解成不同频率的振幅分量，从而提供了许多有关信号特征的重要信息。

这里我将为您详细介绍频谱仪的使用方法。

使用频谱仪的第一步是连接输入信号。

频谱仪通常具有一个输入端口，您可以将待测信号通过信号源或其他仪器连接到该端口。

为了确保准确的测量结果，您应该使用适当的信号线缆以及连接器。

信号线缆的选择要针对输入信号的频率范围和阻抗匹配进行考虑。

在连接好输入信号之后，您需要设置频谱仪的参数。

这些参数包括信号的中心频率、分辨率带宽、时间或频率的测量范围等。

中心频率是指频谱仪所关注的主要信号频率，而分辨率带宽则是指频谱仪在分析频谱时所采用的带宽。

根据您的具体需求，您可以选择不同的参数配置来获得所需的测量结果。

接下来，您需要进行频谱测量。

频谱仪通常提供了多种测量模式，包括峰值模式、平均模式、最大持续测量等。

在选择测量模式之前，您应该了解您需要获取的信号特征以及对测量结果的要求。

例如，如果您关心信号的峰值振幅，并希望测量结果具有较高的信噪比，则可以选择最大持续测量模式。

进行测量时，您可以通过观察频谱仪的显示屏来获取结果。

频谱仪的显示屏通常以图形的形式呈现信号频谱的振幅分量。

您可以看到信号的频率范围以及相应的振幅值。

频谱的横轴通常表示频率，而纵轴表示振幅。

根据您的设备和测量设置，您可以调整显示的范围和分辨率，以便更好地观察和分析信号。

在获取测量结果后，您可以进行进一步的数据处理和分析。

频谱仪通常提供了多种数据输出和分析功能，如保存数据、采集数据的统计信息、导出数据等。

这些功能使您能够更充分地利用和应用测量结果。

最后，您还应该注意使用频谱仪时的安全问题。

例如，当您测试高功率信号时，应该确保频谱仪的输入端口具有足够的能力来承受这些信号。

此外，应该遵循频谱仪的操作说明，以确保使用过程中没有人身伤害或设备损坏的风险。

总结起来，频谱仪是一种用于测量信号频谱组成的重要仪器。

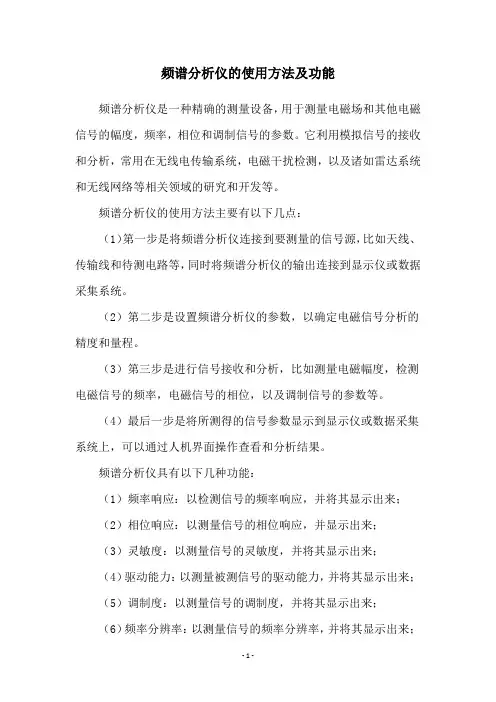

频谱分析仪的使用方法及功能
频谱分析仪是一种精确的测量设备，用于测量电磁场和其他电磁信号的幅度，频率，相位和调制信号的参数。

它利用模拟信号的接收和分析，常用在无线电传输系统，电磁干扰检测，以及诸如雷达系统和无线网络等相关领域的研究和开发等。

频谱分析仪的使用方法主要有以下几点：
（1）第一步是将频谱分析仪连接到要测量的信号源，比如天线、传输线和待测电路等，同时将频谱分析仪的输出连接到显示仪或数据采集系统。

（2）第二步是设置频谱分析仪的参数，以确定电磁信号分析的精度和量程。

（3）第三步是进行信号接收和分析，比如测量电磁幅度，检测电磁信号的频率，电磁信号的相位，以及调制信号的参数等。

（4）最后一步是将所测得的信号参数显示到显示仪或数据采集系统上，可以通过人机界面操作查看和分析结果。

频谱分析仪具有以下几种功能：
（1）频率响应：以检测信号的频率响应，并将其显示出来；
（2）相位响应：以测量信号的相位响应，并显示出来；
（3）灵敏度：以测量信号的灵敏度，并将其显示出来；
（4）驱动能力：以测量被测信号的驱动能力，并将其显示出来；
（5）调制度：以测量信号的调制度，并将其显示出来；
（6）频率分辨率：以测量信号的频率分辨率，并将其显示出来；
（7）噪声抑制：以抑制外部噪声；
（8）可调节频率：以调节所测信号的频率；
（9）自动检测：自动检测被测信号的参数；
（10）频率范围：可以检测频率在20Hz-20GHz之间的信号。

以上是频谱分析仪的使用方法及功能。

它能够准确地测量电磁场和其他电磁信号的参数，同时具有高可靠性、高精度和灵活性，在现代电子工程领域具有广泛的应用。

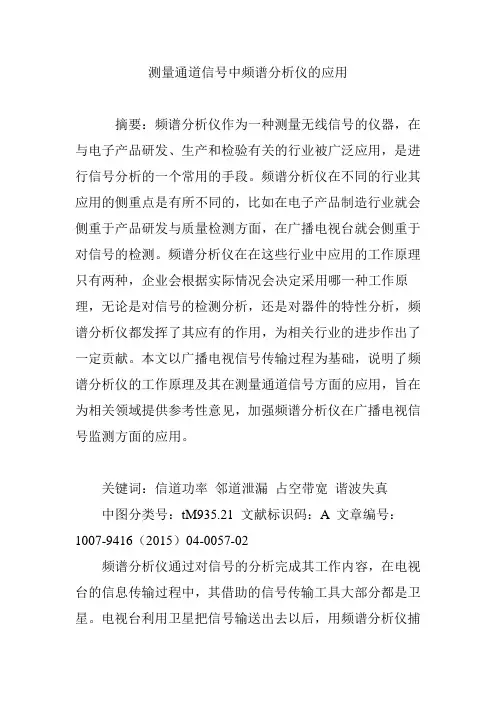

测量通道信号中频谱分析仪的应用摘要：频谱分析仪作为一种测量无线信号的仪器，在与电子产品研发、生产和检验有关的行业被广泛应用，是进行信号分析的一个常用的手段。

频谱分析仪在不同的行业其应用的侧重点是有所不同的，比如在电子产品制造行业就会侧重于产品研发与质量检测方面，在广播电视台就会侧重于对信号的检测。

频谱分析仪在在这些行业中应用的工作原理只有两种，企业会根据实际情况会决定采用哪一种工作原理，无论是对信号的检测分析，还是对器件的特性分析，频谱分析仪都发挥了其应有的作用，为相关行业的进步作出了一定贡献。

本文以广播电视信号传输过程为基础，说明了频谱分析仪的工作原理及其在测量通道信号方面的应用，旨在为相关领域提供参考性意见，加强频谱分析仪在广播电视信号监测方面的应用。

关键词：信道功率邻道泄漏占空带宽谐波失真中图分类号：tM935.21 文献标识码：A 文章编号：1007-9416（2015）04-0057-02频谱分析仪通过对信号的分析完成其工作内容，在电视台的信息传输过程中，其借助的信号传输工具大部分都是卫星。

电视台利用卫星把信号输送出去以后，用频谱分析仪捕捉卫星信标，之后对信号的频谱进行分析。

在频谱分析仪的这一工作过程中，频谱分析仪同时还可以实现对地面站的实时监控，主要观测地面站的工作状态是否良好。

频谱分析仪的用途多种多样，比如对放大器和滤波器等电路系统进行测量，提供工作人员所需要的一些参数，而频谱分析仪在广播电视行业中的应用是不容忽视的。

频谱分析仪对广播电视信号参数的测量主要有调制度、信号失真度、谱纯度、频率稳定度和失调失真等，其工作原理因频谱分析仪的种类而异，目前主要有实时频谱分析仪和扫描调频频谱分析仪，因此，频谱分析仪的工作原理有两种。

其中，扫描调频频谱分析仪是当前应用比较广泛的频谱分析仪。

1 频谱分析仪简介频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。

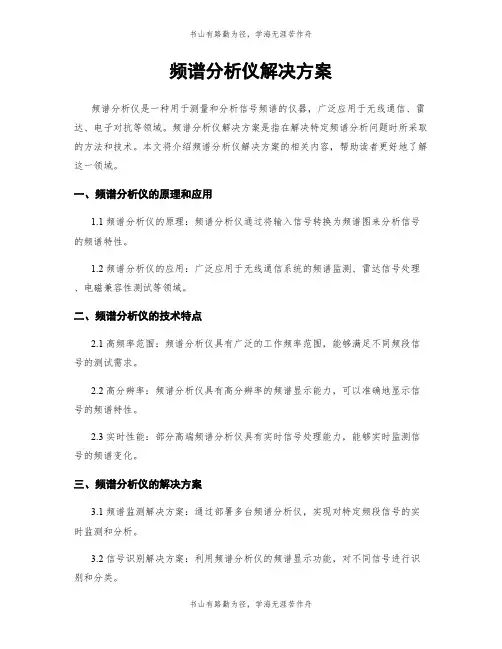

频谱分析仪解决方案频谱分析仪是一种用于测量和分析信号频谱的仪器，广泛应用于无线通信、雷达、电子对抗等领域。

频谱分析仪解决方案是指在解决特定频谱分析问题时所采取的方法和技术。

本文将介绍频谱分析仪解决方案的相关内容，帮助读者更好地了解这一领域。

一、频谱分析仪的原理和应用1.1 频谱分析仪的原理：频谱分析仪通过将输入信号转换为频谱图来分析信号的频谱特性。

1.2 频谱分析仪的应用：广泛应用于无线通信系统的频谱监测、雷达信号处理、电磁兼容性测试等领域。

二、频谱分析仪的技术特点2.1 高频率范围：频谱分析仪具有广泛的工作频率范围，能够满足不同频段信号的测试需求。

2.2 高分辨率：频谱分析仪具有高分辨率的频谱显示能力，可以准确地显示信号的频谱特性。

2.3 实时性能：部分高端频谱分析仪具有实时信号处理能力，能够实时监测信号的频谱变化。

三、频谱分析仪的解决方案3.1 频谱监测解决方案：通过部署多台频谱分析仪，实现对特定频段信号的实时监测和分析。

3.2 信号识别解决方案：利用频谱分析仪的频谱显示功能，对不同信号进行识别和分类。

3.3 电磁兼容性测试解决方案：通过频谱分析仪对设备的辐射电磁干扰进行测试，确保设备符合电磁兼容性标准。

四、频谱分析仪的发展趋势4.1 宽带化：随着通信技术的发展，频谱分析仪的工作频率范围将不断扩大。

4.2 数字化：频谱分析仪将逐渐向数字化方向发展，实现更高的信号处理速度和精度。

4.3 多功能化：未来的频谱分析仪将具备更多的功能，如自动化测试、自适应波束成形等。

五、总结频谱分析仪解决方案是在特定频谱分析问题中的应用方法和技术，通过对频谱分析仪的原理、应用、技术特点、解决方案和发展趋势进行了介绍，希望读者能更好地了解这一领域，并在实际应用中取得更好的效果。

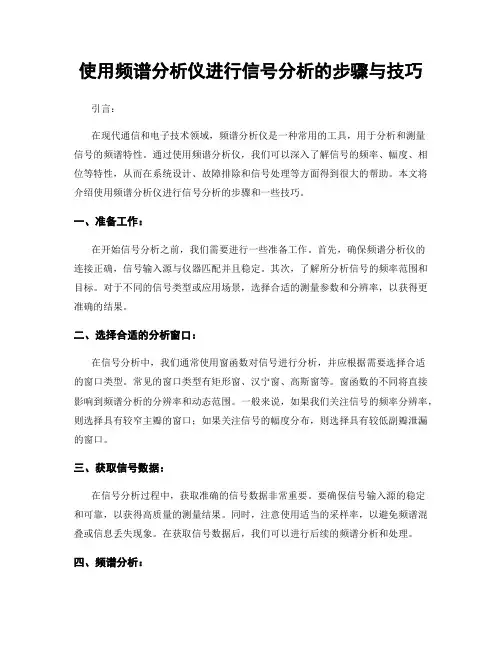

使用频谱分析仪进行信号分析的步骤与技巧引言：在现代通信和电子技术领域，频谱分析仪是一种常用的工具，用于分析和测量信号的频谱特性。

通过使用频谱分析仪，我们可以深入了解信号的频率、幅度、相位等特性，从而在系统设计、故障排除和信号处理等方面得到很大的帮助。

本文将介绍使用频谱分析仪进行信号分析的步骤和一些技巧。

一、准备工作：在开始信号分析之前，我们需要进行一些准备工作。

首先，确保频谱分析仪的连接正确，信号输入源与仪器匹配并且稳定。

其次，了解所分析信号的频率范围和目标。

对于不同的信号类型或应用场景，选择合适的测量参数和分辨率，以获得更准确的结果。

二、选择合适的分析窗口：在信号分析中，我们通常使用窗函数对信号进行分析，并应根据需要选择合适的窗口类型。

常见的窗口类型有矩形窗、汉宁窗、高斯窗等。

窗函数的不同将直接影响到频谱分析的分辨率和动态范围。

一般来说，如果我们关注信号的频率分辨率，则选择具有较窄主瓣的窗口；如果关注信号的幅度分布，则选择具有较低副瓣泄漏的窗口。

三、获取信号数据：在信号分析过程中，获取准确的信号数据非常重要。

要确保信号输入源的稳定和可靠，以获得高质量的测量结果。

同时，注意使用适当的采样率，以避免频谱混叠或信息丢失现象。

在获取信号数据后，我们可以进行后续的频谱分析和处理。

四、频谱分析：频谱分析是信号分析的核心步骤。

通过选择合适的分析算法和参数，我们可以获得信号的频谱信息。

在频谱分析过程中，我们一般会观察信号的幅度谱和相位谱。

幅度谱反映了信号在不同频率上的幅度大小，而相位谱则反映了信号在不同频率上的相对相位差。

对于不同类型的信号，我们可以根据其特点进一步分析和处理。

五、谱图显示与分析：在频谱分析仪上，我们通常可以将信号的频谱信息以谱图的形式进行显示。

谱图可以直观地展示信号的频率分布和特性，帮助我们更好地理解信号。

对于复杂的信号，我们可以使用峰值搜索算法或特定算法定位谱图上的主要频率峰值，以便进一步分析和处理。

频谱仪矢量信号测试方法（原创版4篇）篇1 目录一、引言二、频谱仪矢量信号测试方法的原理1.矢量网络分析仪的定义2.频谱仪矢量信号测试方法的步骤三、频谱仪矢量信号测试方法的应用四、频谱仪矢量信号测试方法的优缺点五、结论篇1正文一、引言频谱仪是一种用于测量信号频谱参数的仪器，广泛应用于无线通信、广播电视、雷达等领域。

在实际应用中，为了保证频谱仪的测量精度和可靠性，需要对其进行矢量信号测试。

本文将介绍频谱仪矢量信号测试方法的原理、应用以及优缺点。

二、频谱仪矢量信号测试方法的原理1.矢量网络分析仪的定义矢量网络分析仪（Vector Network Analyzer，简称 VNA）是一种用于测量已知信号的仪器，可以测量信号的幅度、相位、群延迟等参数。

在频谱仪矢量信号测试方法中，矢量网络分析仪是核心设备，用于生成和测量矢量信号。

2.频谱仪矢量信号测试方法的步骤频谱仪矢量信号测试方法主要包括以下几个步骤：（1）设定矢量网络分析仪的中心频率、功率、宽度等参数；（2）通过矢量网络分析仪生成已知信号；（3）将生成的信号输入待测频谱仪；（4）观察频谱仪的输出信号，并记录测量结果。

三、频谱仪矢量信号测试方法的应用频谱仪矢量信号测试方法广泛应用于以下几个方面：（1）无线通信系统：用于测试信号传输的性能，如信道特性、信号质量等；（2）广播电视系统：用于测试信号覆盖范围、信号质量等；（3）雷达系统：用于测试雷达的探测能力、分辨率等。

四、频谱仪矢量信号测试方法的优缺点优点：（1）测量精度高：矢量网络分析仪可以测量信号的幅度、相位、群延迟等参数，测量精度高；（2）测量范围广：矢量网络分析仪可以测量不同频率、不同功率的信号；（3）操作简便：使用矢量网络分析仪进行测试，操作流程简单，易于掌握。

缺点：（1）设备成本高：矢量网络分析仪价格昂贵，对资金投入要求较高；（2）测量时间较长：由于需要进行多轮信号生成和测量，整个测试过程耗时较长。

用频谱分析仪测量通信信号一、GSM信号的测量现代高度发达的通信技术可以让人们在地球的任意地点控制频谱分析仪，因此就更要懂得不同参数设置和不同信号条件对显示结果的影响。

典型的全球移动通信系统(GSM)的信号测量如图1所示，它清楚地标明了重要的控制参数设置和测量结果。

IFR2399型频谱分析仪利用彩色游标来加亮测量区域，此例中，被加亮的测量区域是占用信道和上下两个相邻信道的中心50kHz频带。

显示的水平轴(频率轴)中心频率为900MHz，扫频频宽为1MHz，而每一小格代表l00kHz。

顶部水平线表示0dBm，垂直方向每一格代表10dB。

信号已经被衰减了10dB，测量显示的功率电平已考虑了此衰减。

图1 GSM信道带宽显示和功率测量GSM是以两个25MHz带宽来传送的：从移动发射机到基站采用890MHz到915MHz，从基站到移动接收机采用935MHz到960MHz。

这个频带被细分为多个200kHz信道，而第50个移动发送信道的中心频率为900MHz，如图1所示。

该信号很明显是未调制载波，因为它的频谱很窄。

实际运用中，一个GSM脉冲串只占用200kHz稍多一点的信道带宽。

按照GSM标准，在发送单个信道脉冲串时，时隙持续0.58ms，而信道频率以每秒217次的变化速率进行慢跳变，再加上扫频仪1.3s的扫描时间，根据这些条件可以判定这是一个没有时间和频率跳变的静态测试，没有迹象表明900阳z的信号是间断信号。

为了保证良好的清晰度，选用1kHz的分辨带宽(RBW)滤波器。

较新的频谱分析仪中的模拟滤波器的形状系数(3dB：60dB)为11，意思是60dB时滤波器带宽(从峰值衰减60dB)是3dB时滤波器带宽(从峰值衰减3dB)的11倍，即11kHz比1kHz。

与此相比，数字滤波器的形状系数还不到5。

例如一个3dB带宽为50kHz的带通滤波器，其60dB带宽只有60kHz，这几乎是矩形通带。

它保证在计算平均功率时只含有50kHz以外区域很小一点的功率。

频谱分析仪调幅信号测量分析一、概述随着科技的不断发展，无论在航天、航空、航海、通讯等方面都离不开对信号频谱的分析。

频谱分析仪主要用于频谱分析，也可测量频率、电平、衰减、调制、失真、抖动等，还广泛应用于通讯、雷达、导航、电子对抗、空间技术、卫星地面站、频率管理、信号监测、EMI诊断、E M C测量等方面，是发挥军用电子元器件、军用整机系统等部门科研、生产、测试、试验、计量的必备仪器。

二、频谱分析仪的组成及工作原理图1所示为扫频调谐超外差频谱分析仪组成框图。

输入信号经衰减器以限制信号幅度，经低通输入滤波器滤除不需的频率，然后经混频器与本振(LO)信号混频将输入信号转换到中频(IF)。

LO的频率由扫频发生器控制。

随着LO频率的改变，混频器的输出信号(它包括两个原始信号，它们的和、差及谐波，)由分辨力带宽滤波器滤出本振比输入信号高的中频，并以对数标度放大或压缩。

然后用检波器对通过IF滤波器的信号进行整流，从而得到驱动显示垂直部分的直流电压。

随着扫频发生器扫过某一频率范围，屏幕上就会画出一条迹线。

该迹线示出了输入信号在所显示频率范围内的频率成分。

三、频谱仪各部分作用及显示信号分析输入衰减器：保证频谱仪在宽频范围内保持良好匹配特性，以减小失配误差;保护混频器及其它中频处理电路，防止部件损坏和产生过大的非线性失真。

混频器：完成信号的频谱搬移，将不同频率输入信号变换到相应中频。

在低频段(<3GHz)利用高混频和低通滤波器抑制镜像干扰;在高频段(>3GHz)利用带通跟踪滤波器抑制镜像干扰。

本振(LO)：它是一个压控振荡器，其频率是受扫频发生器控制的。

其频率稳定度锁相于参考源。

扫频发生器：除了控制本振频率外，它也能控制水平偏转显示，锯齿波扫描使频谱仪屏幕上从左到右显示信号，然后重复这个扫描不断更新迹线。

扫频宽度(Span)是从左fstart 到右fstop10格的频率差，例如：Span=1MHz,则100kHz/div.中频放大器：其增益和衰减器设置值连动工作，即当输入衰减10dB时，则中频增益同时增加10dB,使输入信号电平保持不变。

利用频谱仪实现多信号测向
张清理;李兵兵
【期刊名称】《航空计算技术》
【年(卷),期】2005(035)003
【摘要】随着通信技术的发展,无线电信号之间的干扰越来越严重,无线电信号的测向技术在无线电监测系统中的地位也越来越重要.本文针对目前无线电测向系统的不足,对比较常用的需要硬件支持最少的测向方法--最大信号法进行了改进,设计了一套适用于便携式测向系统使用的测向方法,借助频谱仪实现了多信号的测向,使得测向的频谱范围、随机信号捕获和测向精度得以很大的改进.系统能够对30MHz～18GHz范围内的任意一段频谱进行测向,可以获取测试频段内任意15个典型信号的频点及其方位角和俯仰角信息,测向的最大误差为2.
【总页数】4页(P117-119,123)
【作者】张清理;李兵兵
【作者单位】西安电子科技大学,通信工程学院,陕西,西安,710071;西安电子科技大学,通信工程学院,陕西,西安,710071
【正文语种】中文
【中图分类】TN911
【相关文献】
1.利用GPIB接口实现HP3582A频谱仪的自动测试 [J], 何平
2.同频多信号测向的专业解决方案——R&S数字测向机的超分辨率测向方法 [J],
罗德与施瓦茨(中国)科技有限公司
3.同频多信号的专业测向解决方案——R&S DDF0xA/E数字测向机的超分辨率测向方法 [J],
4.基于频谱仪的快速信号监测方法及其实现 [J], 段林海;刘峰
5.利用窄带接收机实现对宽带雷达信号测向 [J], 李绍滨;林磊;范陆海
因版权原因，仅展示原文概要，查看原文内容请购买。

⽼⼯程师总结：频谱仪使⽤实践本⼈从事射频系统测试有⼀段时间了，经过⼯程测试实践，总结了⼀下频谱仪的使⽤。

频谱仪可以⽤来测量和显⽰被测信号得频率和幅值，可以将复杂信号分离或解调为频率和幅值不同的正弦波。

下图为常见的频谱仪分析仪。

▲图1 Agilent频谱仪▲图2 R&S频谱仪▲图3 中国电⼦科技集团公司第四⼗⼀研究所的频谱仪▲图4 ⼿持频谱仪⼀、介绍频谱仪前，先介绍⼏个概念：1 频谱频谱是频率谱密度的简称，是频率的分布曲线。

复杂振荡分解为振幅不同和频率不同的谐振荡，这些谐振荡的幅值按频率排列的图形叫做频谱。

▲图5 频谱图2 dBm，dBdB是⼀个⽐值取log是⼀个相对量，例如：dB=20log(V1/V2)，dB=10log(P1/P2)dBm是⼀个功率值取log，是绝对值，例如：dBm=10log（P1）dBm与dB的关系：dB=dBm-dBm。

⼆、频谱仪的分类。

⼀般分为FFT（快速傅⾥叶变化）和扫频式频谱仪。

其中FFT式频谱仪适合窄分析带宽，快速测量场合，扫频式频谱仪适合宽频带分析场合。

常⽤的为扫频式频谱仪，下⾯主要介绍扫频式频谱仪的原理图，下图6位扫频式频谱仪的原理图。

▲图6 频谱仪内部原理图1.输⼊衰减器信号进⼊频谱仪后，先经过⼀个输⼊衰减器，作⽤为防⽌⼤信号进⼊混频器，造成混频器过载，增益压缩，畸变。

衰减器⾬后⾯的中频放⼤器是互动的，中频放⼤器补偿前⾯的衰减值，保证信号⼤⼩不变。

2.低通滤波器2.低通滤波器低通滤波器决定了频谱仪的分析能⼒，频谱仪上标注的频率范围就是由此滤波器决定。

3.混频器混频器，通过本振（LO）将输⼊信号下变频到中频。

▲图7 混频器原理4.中频滤波器中频滤波器即频谱仪⾯板上设置的RBW，是可调的，调节RBW会影响频率选择性，信噪⽐和测试速度。

▲图8 不同RBW的信号频谱图5.包络检波器将中频信号转换为基带信号或者视频信号。

有正向检波（显⽰最⼤值），负向检波（显⽰最⼩值），采样检波（显⽰中值）。
