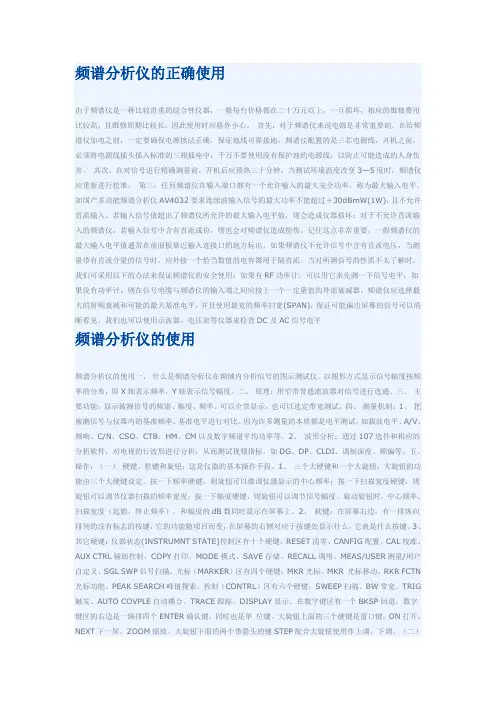

频谱分析仪的正确使用由于频谱仪是一种比较贵重的综合性仪器，一般每台价格都在二十万元以上，一旦损坏，相应的维修费用比较高，且维修周期比较长，因此使用时应格外小心。
首先，对于频谱仪来说电源是非常重要的，在给频谱仪加电之前，一定要确保电源接法正确，保证地线可靠接地。
频谱仪配置的是三芯电源线，开机之前，必须将电源线插头插入标准的三相插座中，千万不要使用没有保护地的电源线，以防止可能造成的人身伤害。
其次，在对信号进行精确测量前，开机后应预热三十分钟，当测试环境温度改变3—5度时，频谱仪应重新进行校准。
第三，任何频谱仪在输入端口都有一个允许输入的最大安全功率，称为最大输入电平。
如国产多功能频谱分析仪AV4032要求连续波输入信号的最大功率不能超过＋30dBmW(1W)，且不允许直流输入。
若输入信号值超出了频谱仪所允许的最大输入电平值，则会造成仪器损坏；对于不允许直流输入的频谱仪，若输入信号中含有直流成份，则也会对频谱仪造成损伤。
记住这点非常重要，一般频谱仪的最大输入电平值通常在前面板靠近输入连接口的地方标出。
如果频谱仪不允许信号中含有直流电压，当测量带有直流分量的信号时，应外接一个恰当数值的电容器用于隔直流。
当对所测信号的性质不太了解时，我们可采用以下的办法来保证频谱仪的安全使用：如果有RF功率计，可以用它来先测一下信号电平，如果没有功率计，则在信号电缆与频谱仪的输入端之间应接上一个一定量值的外部衰减器，频谱仪应选择最大的射频衰减和可能的最大基准电平，并且使用最宽的频率扫宽(SPAN)，保证可能偏出屏幕的信号可以清晰看见。
我们也可以使用示波器、电压表等仪器来检查DC及AC信号电平频谱分析仪的使用频谱分析仪的使用一、什么是频谱分析仪在频域内分析信号的图示测试仪。
以图形方式显示信号幅度按频率的分布，即X轴表示频率，Y轴表示信号幅度。
二、原理：用窄带带通滤波器对信号进行选通。
三、主要功能：显示被测信号的频谱、幅度、频率。

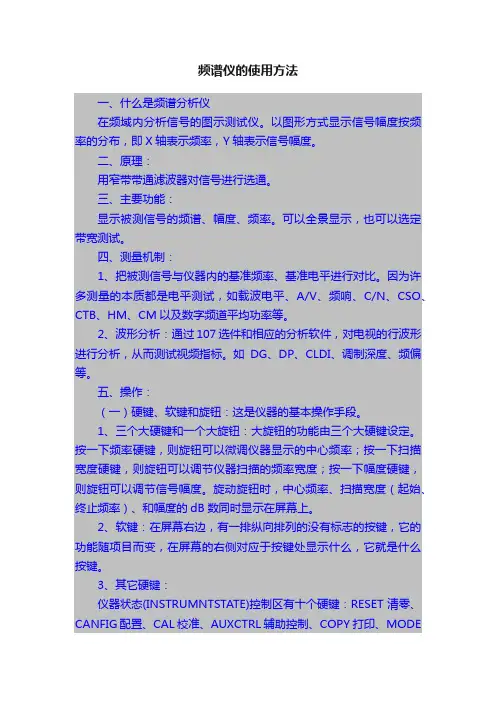

频谱仪的使用方法一、什么是频谱分析仪在频域内分析信号的图示测试仪。
以图形方式显示信号幅度按频率的分布，即X轴表示频率，Y轴表示信号幅度。
二、原理：用窄带带通滤波器对信号进行选通。
三、主要功能：显示被测信号的频谱、幅度、频率。
可以全景显示，也可以选定带宽测试。
四、测量机制：1、把被测信号与仪器内的基准频率、基准电平进行对比。
因为许多测量的本质都是电平测试，如载波电平、A/V、频响、C/N、CSO、CTB、HM、CM以及数字频道平均功率等。
2、波形分析：通过107选件和相应的分析软件，对电视的行波形进行分析，从而测试视频指标。
如DG、DP、CLDI、调制深度、频偏等。
五、操作：（一）硬键、软键和旋钮：这是仪器的基本操作手段。
1、三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。
按一下频率硬键，则旋钮可以微调仪器显示的中心频率；按一下扫描宽度硬键，则旋钮可以调节仪器扫描的频率宽度；按一下幅度硬键，则旋钮可以调节信号幅度。
旋动旋钮时，中心频率、扫描宽度（起始、终止频率）、和幅度的dB数同时显示在屏幕上。
2、软键：在屏幕右边，有一排纵向排列的没有标志的按键，它的功能随项目而变，在屏幕的右侧对应于按键处显示什么，它就是什么按键。
3、其它硬键：仪器状态(INSTRUMNTSTATE)控制区有十个硬键：RESET清零、CANFIG配置、CAL校准、AUXCTRL辅助控制、COPY打印、MODE模式、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义、SGLSWP信号扫描。
光标（MARKER）区有四个硬键：MKR光标、MKR光标移动、RKRFCTN光标功能、PEAKSEARCH峰值搜索。
控制（CONTRL）区有六个硬键：SWEEP扫描、BW带宽、TRIG 触发、AUTOCOVPLE自动耦合、TRACE跟踪、DISPLAY显示。
在数字键区有一个BKSP回退，数字键区的右边是一纵排四个ENTER确认键，同时也是单位键。
频谱分析仪操作规程频谱分析仪操作规程一、设置1 打开ON/OFF 开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER 键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。
此处也可选择START 和STOP 键设置你所需要的起始和终止频率。
3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE 键，选择右上方REF LEVEL 设置参考电平值，此处设置为10dbm,然后按下SCALE 键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS 键，单位为dbm,最后选中ATTEN 键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP 键，设置带宽参数值，选择RBW 键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。
二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一）MU 侧信号电平值的测试1）测试HDL 输出地电平值，理论值趋近于0dbm,用双工头1/2 跳线于频谱仪的RF 口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER 键，选中M1（此时M1 是出于ON 状态，其他的M 处于OFF 状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。
然后按下回车键正下方的SINGLE CONT 键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。
以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN 口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db 左右。

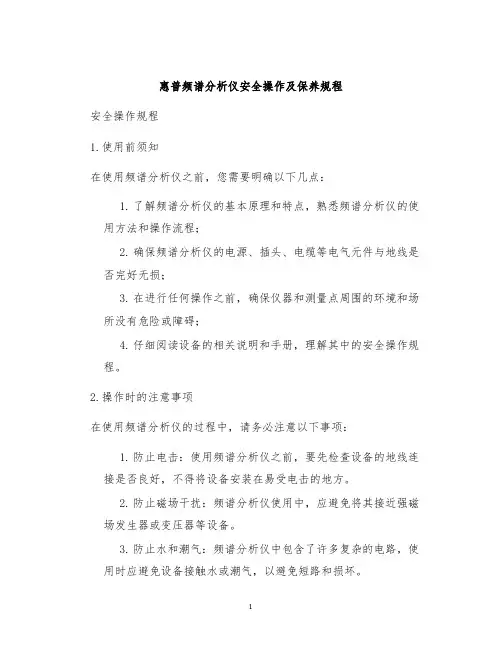

惠普频谱分析仪安全操作及保养规程安全操作规程1.使用前须知在使用频谱分析仪之前，您需要明确以下几点：1.了解频谱分析仪的基本原理和特点，熟悉频谱分析仪的使用方法和操作流程；2.确保频谱分析仪的电源、插头、电缆等电气元件与地线是否完好无损；3.在进行任何操作之前，确保仪器和测量点周围的环境和场所没有危险或障碍；4.仔细阅读设备的相关说明和手册，理解其中的安全操作规程。
2.操作时的注意事项在使用频谱分析仪的过程中，请务必注意以下事项：1.防止电击：使用频谱分析仪之前，要先检查设备的地线连接是否良好，不得将设备安装在易受电击的地方。
2.防止磁场干扰：频谱分析仪使用中，应避免将其接近强磁场发生器或变压器等设备。
3.防止水和潮气：频谱分析仪中包含了许多复杂的电路，使用时应避免设备接触水或潮气，以避免短路和损坏。
4.避免机械损坏：在移动或运输频谱分析仪时要注意轻放，避免碰撞和其他机械损坏。
在存储时应注意放置位置，避免重物压损。
5.避免灰尘：频谱分析仪中的电路很容易受到灰尘的干扰和侵害，在使用之前请务必进行彻底的清洁。
6.保持污染物远离：应该避免在使用频谱分析仪附近吸烟、撒烟灰、放置适应的饮料以及其他污染性物质的存在。
3.维护方法为了确保频谱分析仪的安全性和可靠性，我们需要定期对其进行保养和维护。
1.仔细清洁：在使用频谱分析仪之前，应该仔细清洁设备superficies，避免灰尘等外来物异物进入设备内部，影响频谱分析仪的正常工作。
2.及时更换配件：根据频谱分析仪的使用寿命和品质特点，并定期检查电源电缆和插头是否有破损或不适，如有，及时替换。
3.定期维护：频谱分析仪应和其他仪器一样定期维护，所以，在使用频谱分析仪之前，我们需要登录到设备的官网，了解相关的维护方法和保养流程，并按照指示进行维护操作。
总结通过了解惠普频谱分析仪安全操作及保养规程，我们可以有效地保障设备的正常使用和使用寿命，预防机械损坏以及缩小故障概率。

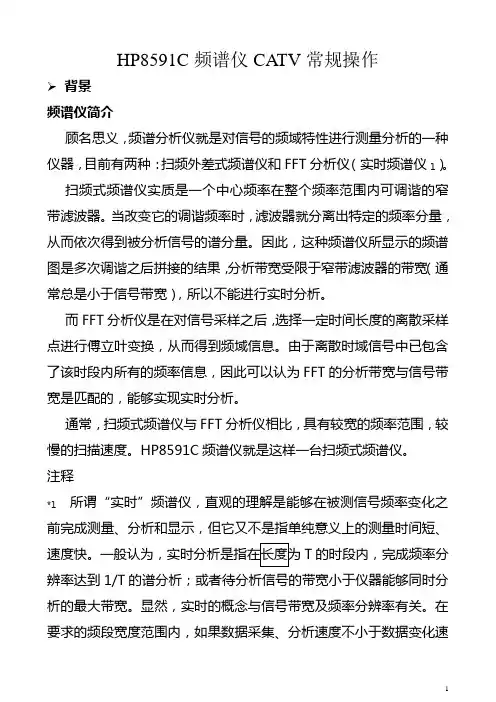

HP8591C频谱仪CATV常规操作背景频谱仪简介顾名思义，频谱分析仪就是对信号的频域特性进行测量分析的一种仪器，目前有两种：扫频外差式频谱仪和FFT分析仪（实时频谱仪1）。
扫频式频谱仪实质是一个中心频率在整个频率范围内可调谐的窄带滤波器。
当改变它的调谐频率时，滤波器就分离出特定的频率分量，从而依次得到被分析信号的谱分量。
因此，这种频谱仪所显示的频谱图是多次调谐之后拼接的结果，分析带宽受限于窄带滤波器的带宽（通常总是小于信号带宽），所以不能进行实时分析。
而FFT分析仪是在对信号采样之后，选择一定时间长度的离散采样点进行傅立叶变换，从而得到频域信息。
由于离散时域信号中已包含了该时段内所有的频率信息，因此可以认为FFT的分析带宽与信号带宽是匹配的，能够实现实时分析。
通常，扫频式频谱仪与FFT分析仪相比，具有较宽的频率范围，较慢的扫描速度。
HP8591C频谱仪就是这样一台扫频式频谱仪。
注释*1所谓“实时”频谱仪，直观的理解是能够在被测信号频率变化之前完成测量、分析和显示，但它又不是指单纯意义上的测量时间短、速度T的时段内，完成频率分辨率达到1/T的谱分析；或者待分析信号的带宽小于仪器能够同时分析的最大带宽。
显然，实时的概念与信号带宽及频率分辨率有关。
在要求的频段宽度范围内，如果数据采集、分析速度不小于数据变化速度，这样的分析就是实时的；如果待分析的信号带宽过宽以至超过了最大分析带宽，则分析变成非实时的。
（频谱仪的频率分辨率一般指的是该分析仪中频滤波器的最小3dB带宽，它表征了能够将最靠近的两个相邻频谱分量分辨出来的能力。
外差式频谱仪的频率分辨率主要由中频滤波器的带宽决定，最小分辨率还受到本振频率稳定度的影响。
而FFT 分析仪的频率分辨率和采样频率及FFT计算的点数有关：频率分辨率△f、采样频率fs和分析点数N三者之间的关系为△f＝fs/N 。
）扫频外差式频谱仪基本原理频谱分析仪的功能是要分辨输入信号中各个频率成份并测量各频率成份的频率和功率。

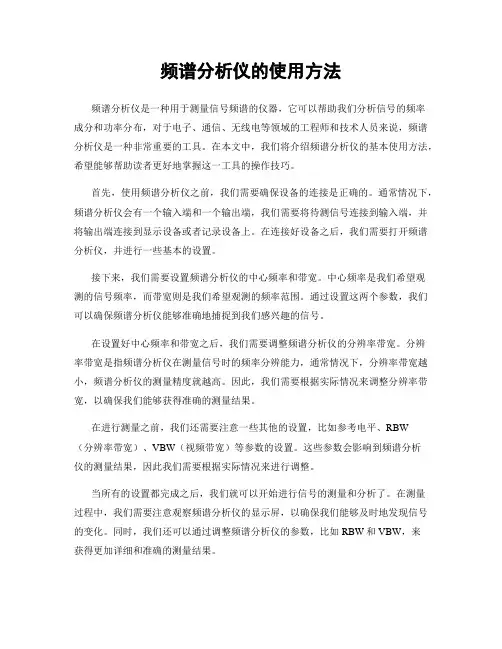

频谱分析仪的使用方法频谱分析仪是一种用于测量信号频谱的仪器，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，频谱分析仪是一种非常重要的工具。
在本文中，我们将介绍频谱分析仪的基本使用方法，希望能够帮助读者更好地掌握这一工具的操作技巧。
首先，使用频谱分析仪之前，我们需要确保设备的连接是正确的。
通常情况下，频谱分析仪会有一个输入端和一个输出端，我们需要将待测信号连接到输入端，并将输出端连接到显示设备或者记录设备上。
在连接好设备之后，我们需要打开频谱分析仪，并进行一些基本的设置。
接下来，我们需要设置频谱分析仪的中心频率和带宽。
中心频率是我们希望观测的信号频率，而带宽则是我们希望观测的频率范围。
通过设置这两个参数，我们可以确保频谱分析仪能够准确地捕捉到我们感兴趣的信号。
在设置好中心频率和带宽之后，我们需要调整频谱分析仪的分辨率带宽。
分辨率带宽是指频谱分析仪在测量信号时的频率分辨能力，通常情况下，分辨率带宽越小，频谱分析仪的测量精度就越高。
因此，我们需要根据实际情况来调整分辨率带宽，以确保我们能够获得准确的测量结果。
在进行测量之前，我们还需要注意一些其他的设置，比如参考电平、RBW（分辨率带宽）、VBW（视频带宽）等参数的设置。
这些参数会影响到频谱分析仪的测量结果，因此我们需要根据实际情况来进行调整。
当所有的设置都完成之后，我们就可以开始进行信号的测量和分析了。
在测量过程中，我们需要注意观察频谱分析仪的显示屏，以确保我们能够及时地发现信号的变化。
同时，我们还可以通过调整频谱分析仪的参数，比如RBW和VBW，来获得更加详细和准确的测量结果。
除了基本的测量功能之外，一些先进的频谱分析仪还具有其他的功能，比如谐波分析、调制解调功能、无线电频谱监测等。
这些功能可以帮助我们更加全面地了解信号的特性，对于一些特定的应用场景来说，可能会有非常重要的意义。
总的来说，频谱分析仪是一种非常重要的测量工具，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，掌握频谱分析仪的使用方法是非常重要的。

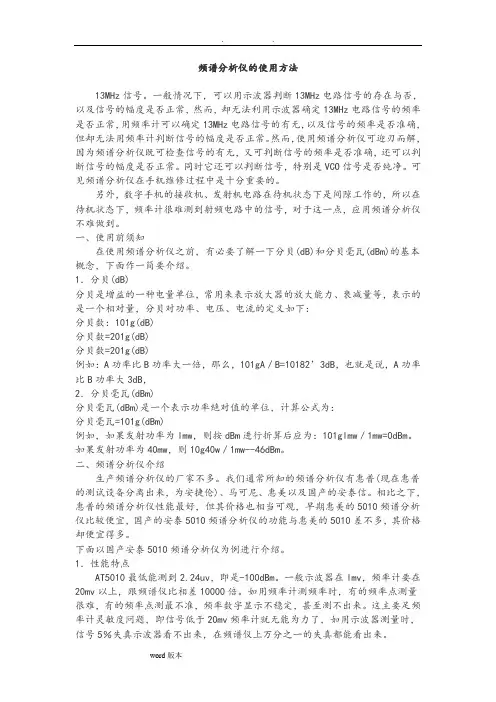

频谱分析仪的使用方法13MHz信号。
一般情况下，可以用示波器判断13MHz电路信号的存在与否，以及信号的幅度是否正常，然而，却无法利用示波器确定13MHz电路信号的频率是否正常，用频率计可以确定13MHz电路信号的有无，以及信号的频率是否准确，但却无法用频率计判断信号的幅度是否正常。
然而，使用频谱分析仪可迎刃而解，因为频谱分析仪既可检查信号的有无，又可判断信号的频率是否准确，还可以判断信号的幅度是否正常。
同时它还可以判断信号，特别是VCO信号是否纯净。
可见频谱分析仪在手机维修过程中是十分重要的。
另外，数字手机的接收机、发射机电路在待机状态下是间隙工作的，所以在待机状态下，频率计很难测到射频电路中的信号，对于这一点，应用频谱分析仪不难做到。
一、使用前须知在使用频谱分析仪之前，有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念，下面作一简要介绍。
1．分贝(dB)分贝是增益的一种电量单位，常用来表示放大器的放大能力、衰减量等，表示的是一个相对量，分贝对功率、电压、电流的定义如下：分贝数：101g(dB)分贝数=201g(dB)分贝数=201g(dB)例如：A功率比B功率大一倍，那么，101gA／B=10182’3dB，也就是说，A功率比B功率大3dB，2．分贝毫瓦(dBm)分贝毫瓦(dBm)是一个表示功率绝对值的单位，计算公式为：分贝毫瓦=101g(dBm)例如，如果发射功率为lmw，则按dBm进行折算后应为：101glmw／1mw=0dBm。
如果发射功率为40mw，则10g40w／1mw--46dBm。
二、频谱分析仪介绍生产频谱分析仪的厂家不多。
我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来，为安捷伦)、马可尼、惠美以及国产的安泰信。
相比之下，惠普的频谱分析仪性能最好，但其价格也相当可观，早期惠美的5010频谱分析仪比较便宜，国产的安泰5010频谱分析仪的功能与惠美的5010差不多，其价格却便宜得多。
频谱分析仪的使用及实用技巧频谱分析仪是一款功能多、用途广的电子测量设施，既可以对放大器、滤波器等线路线路系统的部分参数进行测量，还能够对于信号的调制度、频率稳定性等方面进行一个参数测量。
下面则对频谱分析仪的使用与实用技巧进行一个讲解。
频谱分析仪的使用测量的可测量性和不确定性完全取决于频谱分析仪的设置。
这包括衰减器，频率范围和分辨率带宽的设置。
频谱分析仪的设置包括频率范围，分辨率和动态范围。
动态范围还涉及最大输入功率，即燃尽功率。
当输入信号小于1W超过线性工作区域时，增益压缩会导致错误。
此外，灵敏度也被认为是频谱分析仪是否可以测量输入信号的关键。
应从两个方面观察参数的频率范围。
一个是频率范围是否足够窄以具有足够的频率分辨率，即足够窄的扫描宽度。
两者是频率范围是否具有足够的宽度，以及是否可以测量二次和三次谐波。
当使用频谱分析仪测量放大器的谐波失真时，如果放大器为1GHz，则其三次谐波为3GHz，这是考虑频率范围的最大可测量宽度。
如果频谱分析仪为1.8 GHz，则无法测量。
如果频谱分析仪为26.5 GHz，则可以测量三次和四次谐波。
分辨率也是频谱分析仪中非常重要的参数设置。
分辨率表明，当测量两个频率的功率不同时，我们必须区分它们。
将IF带宽设置为三个不同的宽度对应于设置带宽时看到的曲线。
带宽越窄，分辨率越高。
中频带宽越宽，分辨率越低。
分辨率带宽直接影响小信号的识别能力和测量结果。
频谱分析仪的实用技巧1、频谱分析仪的校准：频谱分析仪通常具有固定幅度和频率的校准器。
当使用频谱分析仪测量信号特别是绝对信号电平时，有必要校准频谱分析仪以确保信号测量的准确性。
此外，可以通过测量校准信号的测试，从而检查频谱分析仪是否出现问题。
2、射频输入信号电平小鱼频谱分析仪允许的安全电平：在频谱分析仪输入端接入射频信号之间，一定要对输入信号电平进行正确的估算，以此避免频谱分析仪射频输入大于射频分析仪允许的安全电平，否则将会烧坏频谱分析仪输入衰减器和混频器。

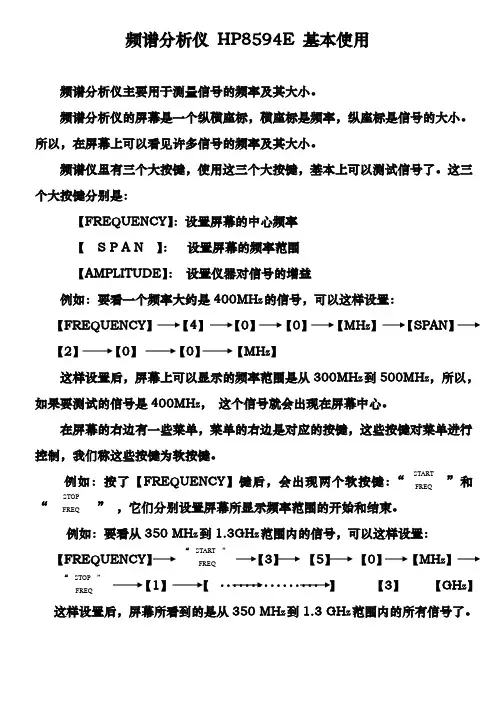

频谱分析仪 HP8594E 基本使用频谱分析仪主要用于测量信号的频率及其大小。
频谱分析仪的屏幕是一个纵横座标，横座标是频率，纵座标是信号的大小。
所以，在屏幕上可以看见许多信号的频率及其大小。
频谱仪里有三个大按键，使用这三个大按键，基本上可以测试信号了。
这三个大按键分别是：【FREQUENCY 】：设置屏幕的中心频率【 S P A N 】： 设置屏幕的频率范围【AMPLITUDE 】： 设置仪器对信号的增益例如：要看一个频率大约是400MH Z 的信号，可以这样设置：【FREQUENCY 】 【4】 【0】 【0】 【MH Z 】 【SPAN 】【2】 【0】 【0】 【MH Z 】这样设置后，屏幕上可以显示的频率范围是从300MH Z 到500MH Z ，所以，如果要测试的信号是400MH Z ， 这个信号就会出现在屏幕中心。
在屏幕的右边有一些菜单，菜单的右边是对应的按键，这些按键对菜单进行控制，我们称这些按键为软按键。
例如：按了【FREQUENCY 】键后，会出现两个软按键：“ ”和“ ” ，它们分别设置屏幕所显示频率范围的开始和结束。
例如：要看从350 MH Z 到1.3GH Z 范围内的信号，可以这样设置：【FREQUENCY 】 【3】 【5】 【0】 【MH Z 】 【1】 【 ················ 】 【3】 【GH Z 】 这样设置后，屏幕所看到的是从350 MH Z 到1.3 GH Z 范围内的所有信号了。
STAR T FREQ STOP FREQ “ STAR T ” FREQ “ STOP ”FREQ其它一些键的使用：【PEAK SEARCH】：此键可以让光标落在最强的信号上，并且测出该信号的频率和大小。
“NEXT PK RIGHT”：此软键让光标落在往右边的一个信号上。

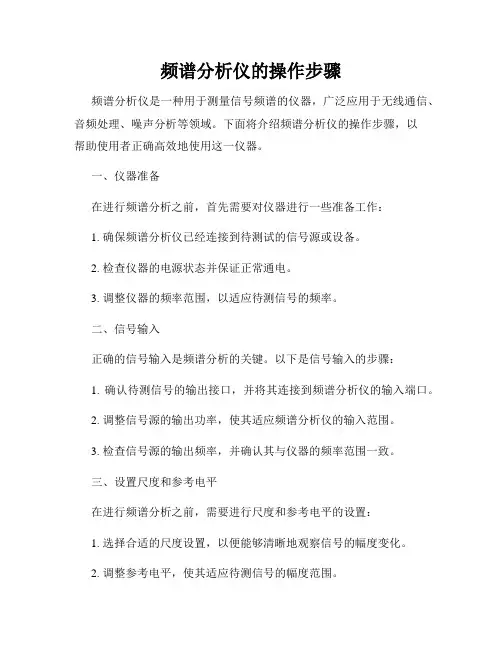

频谱分析仪的操作步骤频谱分析仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频处理、噪声分析等领域。
下面将介绍频谱分析仪的操作步骤，以帮助使用者正确高效地使用这一仪器。
一、仪器准备在进行频谱分析之前，首先需要对仪器进行一些准备工作：1. 确保频谱分析仪已经连接到待测试的信号源或设备。
2. 检查仪器的电源状态并保证正常通电。
3. 调整仪器的频率范围，以适应待测信号的频率。
二、信号输入正确的信号输入是频谱分析的关键。
以下是信号输入的步骤：1. 确认待测信号的输出接口，并将其连接到频谱分析仪的输入端口。
2. 调整信号源的输出功率，使其适应频谱分析仪的输入范围。
3. 检查信号源的输出频率，并确认其与仪器的频率范围一致。
三、设置尺度和参考电平在进行频谱分析之前，需要进行尺度和参考电平的设置：1. 选择合适的尺度设置，以便能够清晰地观察信号的幅度变化。
2. 调整参考电平，使其适应待测信号的幅度范围。
四、选择分析窗口频谱分析仪一般提供多种分析窗口供用户选择，常见的有矩形窗、汉宁窗、布莱克曼窗等。
根据需要选择合适的窗口类型，并设置相应的窗口函数。
五、进行频谱分析接下来，开始进行频谱分析：1. 打开频谱分析仪的显示功能，使其能够实时显示频谱信息。
2. 调整仪器的分析参数，包括起始频率、终止频率、分辨率带宽等，以便满足测试需求。
3. 开始采集信号并进行频谱分析。
4. 观察频谱显示，并根据需要进行数据记录或分析。
六、结果分析与应用频谱分析仪可以提供有关信号频谱的详细信息，根据所分析的结果，可以进行以下操作：1. 根据频谱分析结果评估信号质量，如带宽、功率、杂散等。
2. 进行信号调整和优化，以提高信号质量。
3. 根据频谱分析结果检测和定位干扰源。
4. 进行频率选择和信号过滤，以提取关注频段内的信号。
七、仪器维护与存储频谱分析仪的维护和存储是保证其长期稳定性和可靠性的重要步骤：1. 定时清洁仪器，确保其内部的元件和连接器干净、无尘。
频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。
本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。
二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。
附件包括电源适配器、电缆和天线等。
在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。
三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。
按下电源按钮，等待仪器启动完成。
2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。
3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。
根据信号源的特性，设置输入衰减、频率范围等参数。
4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。
在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。
5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。
按照仪器的操作指南，选择存储路径和文件名，并确认保存。
四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。
2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。
3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。
请参照相关文档和操作指南，了解和使用这些功能。
五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。
2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。
3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。
频谱分析仪的使用方法及功能
频谱分析仪是一种精确的测量设备，用于测量电磁场和其他电磁信号的幅度，频率，相位和调制信号的参数。
它利用模拟信号的接收和分析，常用在无线电传输系统，电磁干扰检测，以及诸如雷达系统和无线网络等相关领域的研究和开发等。
频谱分析仪的使用方法主要有以下几点：
（1）第一步是将频谱分析仪连接到要测量的信号源，比如天线、传输线和待测电路等，同时将频谱分析仪的输出连接到显示仪或数据采集系统。
（2）第二步是设置频谱分析仪的参数，以确定电磁信号分析的精度和量程。
（3）第三步是进行信号接收和分析，比如测量电磁幅度，检测电磁信号的频率，电磁信号的相位，以及调制信号的参数等。
（4）最后一步是将所测得的信号参数显示到显示仪或数据采集系统上，可以通过人机界面操作查看和分析结果。
频谱分析仪具有以下几种功能：
（1）频率响应：以检测信号的频率响应，并将其显示出来；
（2）相位响应：以测量信号的相位响应，并显示出来；
（3）灵敏度：以测量信号的灵敏度，并将其显示出来；
（4）驱动能力：以测量被测信号的驱动能力，并将其显示出来；
（5）调制度：以测量信号的调制度，并将其显示出来；
（6）频率分辨率：以测量信号的频率分辨率，并将其显示出来；
（7）噪声抑制：以抑制外部噪声；
（8）可调节频率：以调节所测信号的频率；
（9）自动检测：自动检测被测信号的参数；
（10）频率范围：可以检测频率在20Hz-20GHz之间的信号。
以上是频谱分析仪的使用方法及功能。
它能够准确地测量电磁场和其他电磁信号的参数，同时具有高可靠性、高精度和灵活性，在现代电子工程领域具有广泛的应用。
HP频谱仪的使用方法一、功率的测量1.设定信号发生器中心频率（FREQUENCY）、自动电平控制（AMPLITUDE）的值（由当地的频段和设备的频率范围决定）。
2.把频谱仪打开，在面板中设定中心频率（FREQUENCY）、带宽（SPAN）、自动电平控制（AMPLITUDE），按下PEAKSEARCH，在显示屏右侧按下第一个键（MARKER）。
此时就可以观测到功率的输出。
二、插入损耗的测量1.首先在频谱仪的两个测试端口连接一根电缆，对仪器进行校正，步骤如下：⑴设定中心频率（FREQUENCY）、带宽（SPAN）。
⑵在控制面板中按下AUX CTRL，在显示屏的右侧按下Track gen，把SRC PWR打到ON的位置上。
⑶在控制面板中按下TRACE，在显示屏的右侧按下TRACE选择B，然后按下CLEAR WRITE B，对以前的结果进行清除，然后按下BLANK B，再按下MORE，选择2，然后把NORMLIZE打到ON的位置上，按下NORMLIZE调整显示屏上的坐标到最上面，最后按下ＭＫＲ。
然后把此状态存起来。
２.把连接电缆一端取下，接上一个负载或电缆，此时就可以测量插入件的损耗了。
三、回波损耗的测量：１.步骤如上述。
２.把连接电缆的一端取下，接入电桥（接法如下图所示），负载或天线接在下图所示的地方测量回波损耗。
回波损耗在－１５ｄＢ以下，回流信号越小越好，没有信号回流，说明信号均通过天线发射出去，如大部分回流，说明只有很小的信号发射出去。
（备注：频谱仪在长期不使用时，要在开机半小时后对频谱仪进行一次校准。
１. 将频谱仪本身３００ＭＨＺ的信号与ｉｎｐｕｔ连接好。
２. 按下控制面板中的ＣＡＬ，在显示屏的右侧按下ＣＡＬＦＲＥＱ&ＡＭＰＴＤ。
３. 大约１０分钟后就可以了。
）。
频谱分析仪的使用方法一、频谱仪的使用方法频谱仪主要用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，在使用前，应仔细阅读使用说明书，了解频谱仪的各种按键的作用，以及它们的操作，看完后，我们就来了解一下频谱仪的操作步骤：1、按Power On键开机。
2、开机三十分钟后进行自动校准，先按Shift+7（cal），之后再按cal all，这个过程一般会持续三分钟左右。
3、校准好之后设置中心频率数值，按FREQ键，按下FREQ键之后我们会看到显示的数值以及单位。
4、按Span键，之后输入扫描的频率宽度大概值，然后键入单位。
5、按Level键，输入功率参考电平REF的数值，然后键入单位。
6、按REF offset on，输入接头损耗、线损耗以及仪器之间的误差值。
7、按BW键，分别设置分辨带宽RBW和视频宽度VBW。
8、按Sweep键，再按SWP TIme AUTO/MNL输入扫描时间周期，键入单位。
9、按shift+Recall键，将设置好的信息保存。
10、按recall键，选择需调用信息的位置按ENTER，将需要的设置信息调出来。
11、按PK SRCH键，通过Mark键可读出峰值数值，之后可以判断峰值是不是合格。
该图片由注册用户"荆湖酒徒"提供，版权声明反馈二、频谱分析仪使用注意事项频谱分析仪是很多研发单位经常使用的仪器，作为精密仪器，操作是很讲究的，必须要规范操作使用。
使用频谱仪要注意的事项主要有：1、非相关人员不得随意使用。
2、开机后应预热三十分钟，当测试环境温度改变3-5度时，应该重新进行校准。
3、加电之前确保电源接法正确，保证地线可靠接地。
4、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏（安装和拆卸时需要注意）。
5、测量大于30dBm的大功率信号时，先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。
hp频谱分析仪使用方法一、目的介绍频谱分析仪的性能和正确操作、使用方法。
二、适用型号HP8560A、HP8591E、HP8594E三、功能3．1、观察无线电波频谱；3．2、测试频谱信号场强（dBm）；四、常用键功能介绍4．1、【FREQENCY】：激活频率设置开关，其中[CENTER]为设置中心频率；4．2、【SPAN】：激活带宽设置；4．3、【AMPLITUDE】：激活参考电平、内部衰减等相关项目；4．4、【HOLD】：锁定开关；4．5、【PEAK SEAPCH】：寻找带内波形的峰值；五、应用5．1、观察GSM载频信号频谱，并进行分析；5．2、观察CDMA导频信号频谱，并进行分析；5．3、测试载频或导频信号强度（dBm）；1六、应用场合6．1、站点勘测；6．2、设备调试；6．3、开通测试；6．4、系统维护；七、其它说明7．1、在测试直放站输出功率时，为保护仪器，在仪器输入端应加入一30dB/25W衰减器。
八、仪器操作使用方法8．1、测试准备测试电缆（其中一条10米长，2条为1.5米长）衰减器30dB/25W,10 dB /25W耦合器30 dB/25W,10dB /25W转接头,双阴,双阳不同型号N、SMA、TNC天线八木天线或吸顶天线8．2、仪器使用方法（1）设置中心频率和带宽●激活FREQUENCY键，然后激活CENTER FREQ 键，在数据区输入测试频率数值，确认。
2●激活SPAN键，在数据区输入测试带宽，确认。
（2）设置参考电平：●激活AMPLITUDE键，然后激活MORE1OF2，再激活AMPTD UNITS键，最后选择dBm。
（3）频率扫描●激活TRACE键，然后激活MAXHOLD A，旋转转柄读数。
3。
hp频谱分析仪使用方法
一、目的
介绍频谱分析仪的性能和正确操作、使用方法。
二、适用型号
HP8560A、HP8591E、HP8594E
三、功能
3．1、观察无线电波频谱；
3．2、测试频谱信号场强（dBm）；
四、常用键功能介绍
4．1、【FREQENCY】：激活频率设置开关，其中[CENTER]为设置中心频率；
4．2、【SPAN】：激活带宽设置；
4．3、【AMPLITUDE】：激活参考电平、内部衰减等相关项目；4．4、【HOLD】：锁定开关；
4．5、【PEAK SEAPCH】：寻找带内波形的峰值；
五、应用
5．1、观察GSM载频信号频谱，并进行分析；
5．2、观察CDMA导频信号频谱，并进行分析；
5．3、测试载频或导频信号强度（dBm）；
1
六、应用场合
6．1、站点勘测；
6．2、设备调试；
6．3、开通测试；
6．4、系统维护；
七、其它说明
7．1、在测试直放站输出功率时，为保护仪器，在仪器输入端应加入一30dB/25W衰减器。
八、仪器操作使用方法
8．1、测试准备
测试电缆（其中一条10米长，2条为1.5米长）衰减器30dB/25W,10 dB /25W
耦合器30 dB/25W,10dB /25W
转接头,双阴,双阳不同型号N、SMA、TNC
天线八木天线或吸顶天线
8．2、仪器使用方法
（1）设置中心频率和带宽
●激活FREQUENCY键，然后激活CENTER FREQ 键，在
数据区输入测试频率数值，确认。
2。
