目录一、VTS虚拟演播室系统简介 (03)1、系统简介 (04)2、系统拓扑图及操作界面 (04)二、VTS虚拟演播室功能介绍 (06)1、先进的色键功能 (06)2、独有的机位之间的特技过渡 (06)3、反射、折射和镜像效果 (07)4、二次反射效果 (08)5、阴影效果 (08)6、虚拟大屏和虚拟大屏幕的二次反射效果 (08)7、遮挡功能 (09)8、二、三维场景创作工具 (09)9、摄像机校正功能 (10)10、支持4：3和16：9显示格式 (10)11、极好的兼容性 (10)三、VTS演播室功能介绍 (11)1、特技切换台 (11)2、iVGA功能 (11)3、流媒体和投影仪信号输出 (11)4、多路DDR (12)5、字幕机 (13)6、Audio Mixer（调音台） (14)7、媒体采集 (14)8、非线性编辑系统SpeedEdit (14)四、VTS硬件参数介绍 (15)五、VTS软件模块介绍 (16)六、VTS系统配置及价格 (17)一、VTS虚拟演播室系统简介VTS是虚拟演播室与演播室全面解决方案，基于美国NewTek公司的VT5为核心构成的。
可以用于各级电视台、校园网，企业台、气象、部队、制作公司以及其它视频和网络视频的工作者。
可以用于虚拟演播室、演播室、转播车、现场实况转播等各种场合，同时也可以实现网络视频直播。
非常适合在新闻、访谈、体育、气象以及各种专题节目中使用。
VTS是3机位（1路复合、Y/C、分量，2路1394）多路色键的多通道系统，可以和各种具有1394、复合、Y/C、分量输出的摄像机连接使用，每一路都有独立的时基校正、锁相和色键，保证了切换质量，使用和调整非常方便。
VTS在实时输出1路AV信号（复合、Y/C）的同时，还可实时输出流媒体和投影仪信号，非常方便在教学和网络视频中使用VTS独有的反射、折射、阴影和二次反射功能，使虚拟与现实达到完美的结合。
VTS率先实现了机位之间的特技过渡，结束了虚拟演播室机位变换只能硬切的历史。

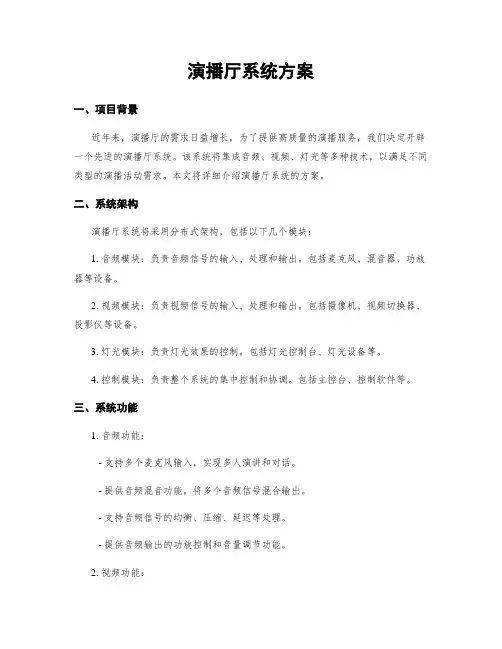

演播厅系统方案一、项目背景近年来，演播厅的需求日益增长，为了提供高质量的演播服务，我们决定开辟一个先进的演播厅系统。
该系统将集成音频、视频、灯光等多种技术，以满足不同类型的演播活动需求。
本文将详细介绍演播厅系统的方案。
二、系统架构演播厅系统将采用分布式架构，包括以下几个模块：1. 音频模块：负责音频信号的输入、处理和输出。
包括麦克风、混音器、功放器等设备。
2. 视频模块：负责视频信号的输入、处理和输出。
包括摄像机、视频切换器、投影仪等设备。
3. 灯光模块：负责灯光效果的控制。
包括灯光控制台、灯光设备等。
4. 控制模块：负责整个系统的集中控制和协调。
包括主控台、控制软件等。
三、系统功能1. 音频功能：- 支持多个麦克风输入，实现多人演讲和对话。
- 提供音频混音功能，将多个音频信号混合输出。
- 支持音频信号的均衡、压缩、延迟等处理。
- 提供音频输出的功放控制和音量调节功能。
2. 视频功能：- 支持多个摄像机输入，实现多角度拍摄和切换。
- 提供视频切换功能，实现不同画面的切换和合成。
- 支持视频信号的调节、滤镜、特效等处理。
- 提供投影仪控制功能，实现画面的投影和显示。
3. 灯光功能：- 支持多个灯光设备的控制，实现不同灯光效果的切换和调节。
- 提供灯光预设和场景切换功能，方便演播活动的灯光设计。
4. 控制功能：- 提供集中控制台，实现对整个系统的统一控制和管理。
- 提供用户界面，方便用户进行操作和设置。
- 支持系统状态监控和故障报警，保证系统的稳定运行。
- 提供系统日志记录和数据分析功能，方便用户进行系统管理和优化。
四、系统特点1. 高可靠性：系统采用冗余设计，设备之间具备备份和互相切换功能，确保系统在故障情况下仍能正常运行。
2. 高扩展性：系统支持模块化设计，可以根据实际需求进行灵便扩展和升级。
3. 易操作性：系统提供友好的用户界面和操作流程，方便用户进行操作和设置。
4. 多样化支持：系统支持不同类型的演播活动，包括会议、演讲、音乐会等，满足不同用户的需求。

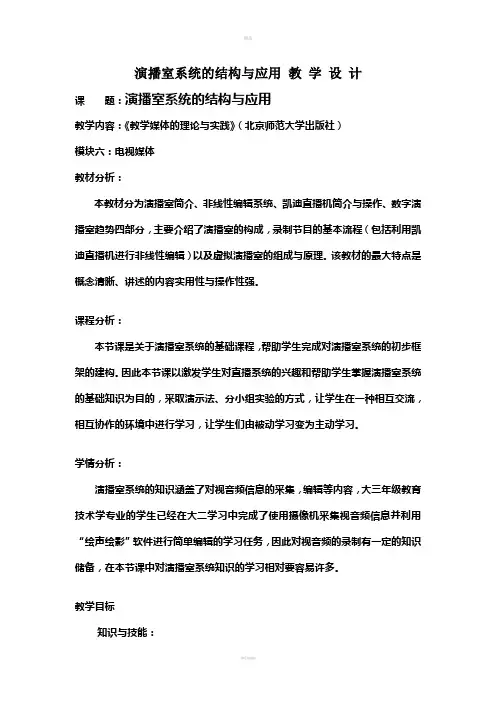

演播室系统的结构与应用教学设计课题：演播室系统的结构与应用教学内容：《教学媒体的理论与实践》（北京师范大学出版社）模块六：电视媒体教材分析：本教材分为演播室简介、非线性编辑系统、凯迪直播机简介与操作、数字演播室趋势四部分，主要介绍了演播室的构成，录制节目的基本流程（包括利用凯迪直播机进行非线性编辑）以及虚拟演播室的组成与原理。
该教材的最大特点是概念清晰、讲述的内容实用性与操作性强。
课程分析：本节课是关于演播室系统的基础课程，帮助学生完成对演播室系统的初步框架的建构。
因此本节课以激发学生对直播系统的兴趣和帮助学生掌握演播室系统的基础知识为目的，采取演示法、分小组实验的方式，让学生在一种相互交流，相互协作的环境中进行学习，让学生们由被动学习变为主动学习。
学情分析：演播室系统的知识涵盖了对视音频信息的采集，编辑等内容，大三年级教育技术学专业的学生已经在大二学习中完成了使用摄像机采集视音频信息并利用“绘声绘影”软件进行简单编辑的学习任务，因此对视音频的录制有一定的知识储备，在本节课中对演播室系统知识的学习相对要容易许多。
教学目标知识与技能：1.了解演播室系统的基本结构2．清楚演播室录制节目的基本流程3．了解虚拟演播室的组成与原理4．熟练掌握凯迪直播机的操作方法（采、编、录、播）及对视音频信息的简单编辑。
过程与方法：1. 通过老师的讲解和学生实践让学生们了解并掌握简单的采、编、录、播的原理及方法2. 通过实验的操作，培养学生动手实践能力情感、态度与价值观：培养学生勤思考、多动手、重实践的学习习惯教学重点：凯迪直播机的操作方法（采、编、录、播）及对视音频信息的简单编辑。
教学难点：摄像机、凯迪直播机、电脑、投影仪等线路的连接。
课时安排:1课时教学方法:演示法、讲授法、实验法学习方法：讨论法、实践法教具和学具准备：多媒体教室、教学课件摄像机、凯迪直播机、连接线教学过程：教学反思：本节课的学习任务主要是掌握演播室的构成，录制节目的基本流程（包括利用凯迪直播机进行非线性编辑）以及虚拟演播室的组成与原理。
演播厅系统方案一、引言演播厅是一个用于举办各种演出、演讲、会议等活动的场所。
为了提供更好的音视频播放和控制体验，我们需要设计一个演播厅系统方案。
本文将详细介绍演播厅系统的硬件设备、软件功能、系统架构和使用流程。
二、硬件设备1. 视频设备- 主屏幕：采用高分辨率的LED显示屏，尺寸为10米宽×5米高，用于展示演播内容。
- 辅助屏幕：在演播厅两侧设置两块辅助显示屏，用于提供更好的视觉效果。
- 摄像机：安装多台高清摄像机，用于拍摄演出过程和主持人。
- 投影仪：在舞台上方安装高亮度投影仪，用于投影背景图像和文字。
2. 音频设备- 扬声器：采用环绕声扬声器布置，确保音频效果的均衡和清晰。
- 麦克风：提供多个无线麦克风，用于演讲和表演者的声音采集。
- 混音器：用于调节和控制不同音频源的音量和音质。
3. 控制设备- 控制台：提供一个集中控制的面板，用于控制演播厅系统的各项功能。
- 触摸屏：在舞台边缘设置一个大型触摸屏，方便演员和工作人员进行操作。
- 无线遥控器：为主持人和演员提供便捷的遥控操作方式。
三、软件功能1. 视频播放功能- 支持各种视频格式的播放，如MP4、AVI、MKV等。
- 提供播放列表功能，可以预先设置播放顺序和循环方式。
- 支持视频切换和淡入淡出效果，使过渡更加平滑。
2. 音频播放功能- 支持各种音频格式的播放，如MP3、WAV、AAC等。
- 提供音频调节功能，包括音量、音调和均衡器等。
- 支持音频混音，可以将多个音频源混合输出。
3. 视频切换和特效功能- 提供多个切换效果，如切片、淡入淡出、百叶窗等。
- 支持视频特效功能，如旋转、缩放、翻转等。
- 可以设置过渡时间和速度，以满足不同演出需求。
4. 灯光控制功能- 支持多种灯光效果，如调光、颜色渐变、闪烁等。
- 可以预设不同场景的灯光效果，方便快速切换。
- 支持灯光与音乐的联动，提升演出效果。
5. 舞台控制功能- 提供舞台升降、幕布开合、幕布投影等控制功能。

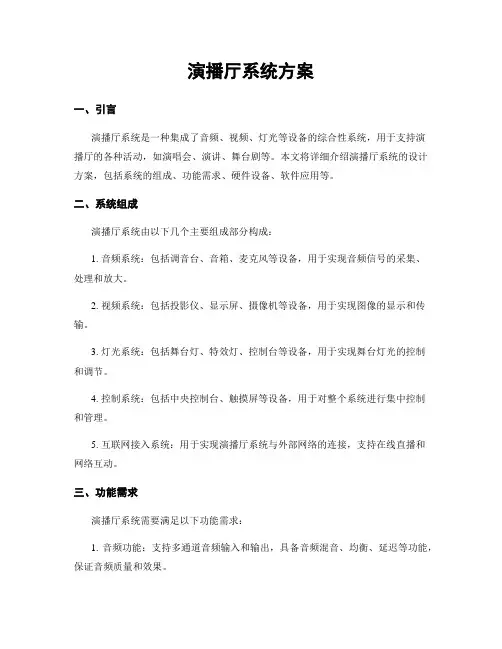

演播厅系统方案一、引言演播厅系统是一种集成了音频、视频、灯光等设备的综合性系统，用于支持演播厅的各种活动，如演唱会、演讲、舞台剧等。
本文将详细介绍演播厅系统的设计方案，包括系统的组成、功能需求、硬件设备、软件应用等。
二、系统组成演播厅系统由以下几个主要组成部分构成：1. 音频系统：包括调音台、音箱、麦克风等设备，用于实现音频信号的采集、处理和放大。
2. 视频系统：包括投影仪、显示屏、摄像机等设备，用于实现图像的显示和传输。
3. 灯光系统：包括舞台灯、特效灯、控制台等设备，用于实现舞台灯光的控制和调节。
4. 控制系统：包括中央控制台、触摸屏等设备，用于对整个系统进行集中控制和管理。
5. 互联网接入系统：用于实现演播厅系统与外部网络的连接，支持在线直播和网络互动。
三、功能需求演播厅系统需要满足以下功能需求：1. 音频功能：支持多通道音频输入和输出，具备音频混音、均衡、延迟等功能，保证音频质量和效果。
2. 视频功能：支持多种视频输入源，包括摄像机、电脑、DVD等，具备视频切换、合成、分屏等功能，实现多角度的视频展示。
3. 灯光功能：支持多种灯光效果和预设场景，具备灯光亮度、颜色、运动等参数的调节和控制。
4. 控制功能：支持中央控制台对整个系统进行集中控制和管理，实现设备的开关、调节、切换等操作。
5. 互联网功能：支持演播厅系统与外部网络的连接，实现在线直播、网络互动和远程控制。
四、硬件设备根据以上功能需求，演播厅系统所需的硬件设备包括：1. 调音台：用于音频信号的调节和处理，包括音频输入、输出接口，音频混音器、均衡器等。
2. 音箱：用于音频信号的放大和播放，包括主音箱、副音箱、低音炮等。
3. 投影仪：用于图像的投影和显示，具备高分辨率、高亮度、高对比度等特点。
4. 显示屏：用于图像的显示，包括LED屏幕、液晶显示屏等。
5. 摄像机：用于视频信号的采集和传输，包括固定摄像机、云台摄像机等。
6. 舞台灯：用于舞台灯光的照明和效果展示，包括主灯、辅灯、特效灯等。
演播厅系统方案引言概述：演播厅系统方案是一种集成化的技术解决方案，旨在提供高质量的音视频播放和演示功能。
本文将详细介绍演播厅系统方案的五个部份，包括硬件设备、音视频处理、投影系统、控制系统和网络连接。
一、硬件设备：1.1 演播厅主控设备：包括主控台、音频设备、视频设备等，用于控制和管理演播厅的音视频播放和演示。
1.2 演播厅音箱：采用高保真音响系统，能够提供清晰、逼真的音效，为观众带来沉浸式的音频体验。
1.3 演播厅投影仪：选择高亮度、高分辨率的投影仪，以确保演示内容的清晰度和可视性。
二、音视频处理：2.1 音频处理：通过音频混音台对多个音频信号进行混合处理，实现音频的均衡、增益调节等功能，确保音频的质量和平衡性。
2.2 视频处理：采用高性能的视频处理器，对输入的视频信号进行分辨率调整、色采校正等处理，以获得高质量的视频输出。
2.3 多媒体服务器：用于存储和管理演播厅中的音视频资源，通过网络连接提供实时的音视频流。
三、投影系统：3.1 投影屏幕：选择高反射率、高对照度的投影屏幕，以保证演示内容的清晰度和可读性。
3.2 投影布局：根据演播厅的大小和观众席的布局，合理安排投影仪的位置和角度，以确保观众能够清晰地看到投影内容。
3.3 投影效果调整：通过投影仪的参数调整，如亮度、对照度、色采等，使投影内容的质量和效果达到最佳状态。
四、控制系统：4.1 远程控制：通过远程控制设备，如触摸屏、无线遥控器等，对演播厅系统进行远程控制和管理，提高操作的便捷性和效率。
4.2 自动化控制：借助传感器和智能控制系统，实现自动化控制功能，如灯光、音响、投影等的自动开关和调节。
4.3 用户界面：设计直观、易用的用户界面，提供简单的操作和控制方式，方便用户进行系统的设置和调整。
五、网络连接：5.1 有线网络：通过有线网络连接各个设备，确保高速、稳定的数据传输和通信。
5.2 无线网络：为观众提供无线网络连接，方便观众在演播厅内进行互联网访问和信息分享。

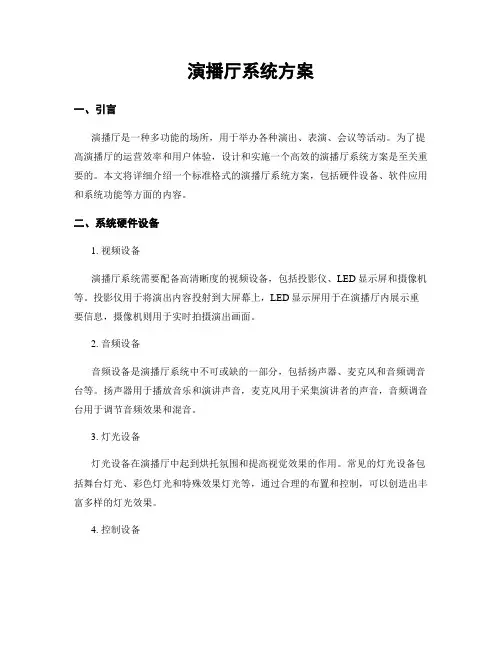

演播厅系统方案一、引言演播厅是一种多功能的场所，用于举办各种演出、表演、会议等活动。
为了提高演播厅的运营效率和用户体验，设计和实施一个高效的演播厅系统方案是至关重要的。
本文将详细介绍一个标准格式的演播厅系统方案，包括硬件设备、软件应用和系统功能等方面的内容。
二、系统硬件设备1. 视频设备演播厅系统需要配备高清晰度的视频设备，包括投影仪、LED显示屏和摄像机等。
投影仪用于将演出内容投射到大屏幕上，LED显示屏用于在演播厅内展示重要信息，摄像机则用于实时拍摄演出画面。
2. 音频设备音频设备是演播厅系统中不可或缺的一部分，包括扬声器、麦克风和音频调音台等。
扬声器用于播放音乐和演讲声音，麦克风用于采集演讲者的声音，音频调音台用于调节音频效果和混音。
3. 灯光设备灯光设备在演播厅中起到烘托氛围和提高视觉效果的作用。
常见的灯光设备包括舞台灯光、彩色灯光和特殊效果灯光等，通过合理的布置和控制，可以创造出丰富多样的灯光效果。
4. 控制设备演播厅系统需要一个集中控制设备，用于对各种硬件设备进行统一管理和操作。
这个控制设备可以是一个主机或者一个面板，通过它可以实现对投影仪、音频设备和灯光设备等的远程控制和调节。
三、软件应用1. 演播厅管理软件为了方便演播厅的管理和运营，可以开发一个演播厅管理软件。
该软件可以包括座位预订管理、演出计划管理、票务销售管理等功能，以提高演播厅的利用率和效益。
2. 视频播放软件为了支持演播厅的多媒体演出，可以使用一个专业的视频播放软件。
该软件可以支持多种视频格式的播放，并具备快进、暂停、循环等常用功能，以满足不同演出需求。
3. 音频处理软件演播厅系统需要一个音频处理软件，用于对音频信号进行处理和调节。
该软件可以提供均衡器、压缩器和混响器等音频效果，以实现音频的优化和增强。
四、系统功能1. 演播厅演出管理系统可以实现对演播厅演出的全面管理，包括演出计划安排、演员管理、票务销售等。
通过系统的自动化和智能化，可以提高演出效率和用户满意度。
演播室系统演播室系统是一种专门用于进行多媒体内容创作和传输的硬件和软件集成系统。
它主要由演播室设备、控制台、录制和编辑软件等组成，用于实现音频、视频和图像的捕捉、编辑、处理和传输。
演播室系统广泛应用于广播电视、影视制作、短视频制作、直播平台等领域，为用户提供高质量的内容创作和传输。
演播室系统的组成演播室系统由多个关键部分组成，包括演播室设备、控制台、录制和编辑软件等。
1. 演播室设备：演播室设备是演播室系统的核心部分，包括摄像机、音频设备、视频处理设备、剪辑设备等。
摄像机用于捕捉影像，音频设备用于捕捉声音，视频处理设备用于处理摄像机捕捉的图像，剪辑设备用于对捕捉到的内容进行编辑。
2. 控制台：控制台是演播室系统的中心控制设备，用于对演播室设备进行控制和操作。
控制台包括多个控制面板和按钮，用于进行音频、视频和图像的切换、调节和控制。
通过控制台，用户可以实现多个设备之间的协同工作，提高内容创作和传输效率。
3. 录制和编辑软件：录制和编辑软件用于对演播室设备捕捉到的内容进行录制和编辑。
录制软件可以将摄像机捕捉到的内容实时录制下来，编辑软件可以对录制的内容进行剪辑、调整、特效添加等操作。
这些软件提供了丰富的功能，帮助用户实现高质量的内容创作。
演播室系统的功能演播室系统具有多种功能，包括实时捕捉和传输、多画面切换、音频调节和混音、图像处理和特效等。
1. 实时捕捉和传输：演播室系统可以实时捕捉摄像机和音频设备的内容，并将其传输到其他设备或在线平台。
通过实时捕捉和传输功能，用户可以将现场的影像和声音实时传送给观众，实现互动和实时播放。
2. 多画面切换：演播室系统可以实现多画面切换功能，将多个摄像头或图像源的画面进行切换和显示。
通过多画面切换功能，用户可以展示不同的角度和场景，增加节目的视觉效果和观赏性。
3. 音频调节和混音：演播室系统可以进行音频的调节和混音。
用户可以通过演播室系统的音频设备对音频进行调节，如增加音量、调整音调等。

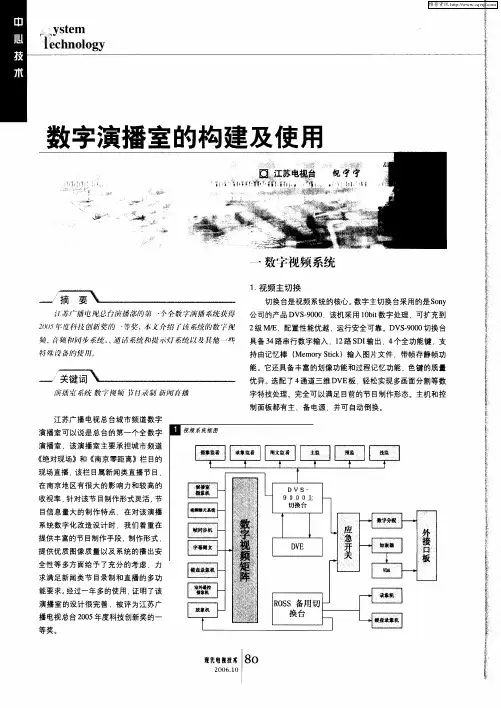

数字化演播室系统(一)
随着数字技术、计算机技术、以及数字压缩技术的发展和应用，使得设计、建设一个数字化演播室系统成为现实。
系统设计
１、演播室系统基本结构和设计思路
数字演播室系统基本结构有两种：一种如传统模拟系统的线性结构，相应的设备换为数字设备，再加上编码与解码、复用与分离等部分；另一种是计算机网络，采用以宽带视频服务器为中心的分布式结构。
虽然目前以FC网、以太网为基础的计算机网络已可以实现局部范围内的某些功能，但要建立一个全部基于多媒体的数字系统，技术上仍要提高。
所以，数字演播室系统大多仍采用线性结构，系统的某些局部可以使用多媒体网络。
数字演播室总体设计思路：确保系统的技术先进性和高可靠性，系统配置灵活，可兼容4：3和16：9格式，为将来的HDTV做好准备；在功能上，既要满足对直播的要求，又可以进行后期节目的制作，并且保证出色的图像质量；系统应为将来的发展留有余地，包括综合布线、计算机网络拓扑结构的通道带宽。
２、系统信号格式和接口标准
数字视频信号格式种类繁多。
目前，数字电视系统以串行分量数字信号格式为主流。
通过串行数字接口（SDI）可用一根同轴电缆同时传输4:2:2数字分量视频信号、数字音频和时间码。
ITU---RBT601数字分量演播室标准建议和SMPTE267M分别提供了4:3和16:9两种彩色电视信号的编码方式、取样频率、取样结构的明确规定（详见表一）。
演播室采用分量编码，亮度抽样频率选为525/60和625/50行频的公倍数2.25MHZ的6倍13.5MHZ，使样值有正交结构，便于数字处理并使三大制式在数字域内的每电视行的亮度样值数统一于720个，两个色度样值均为360个，即4：2：2格式，从而使同一格式数字录象机能记录三种不同制式的信号，并使整个数字演播室能以4：2：2格式接在一起。
正是这一标准，使各种数字演播室的数字设备能连成一系统，形成一个4：2：2的数字演播室环境。
数字演播室分量视频标准参量4：316：9编码信号Y、CR、CBY，R-Y，B-Y每行取样数亮度信号864864或1152每个色差信号432432或576取样结构正交结构，即取样点按行、场、帧重复，每行中的R-Y和B-Y取样与Y的奇次样值（1，3，5…）同位取样频率亮度信号13．5MHZ13．5或18MHZ每个色差信号6．75MHZ6．75或9MHZ编码方式亮度和色差信号都采用线性PCM，每个样值8或10比特量化数字演播室视音频系统设备
1、视频部分
（1）数字切换台切换台是演播室的核心设备。
切换台的数字化是演播室数字化的关键所在。
目前，数字切换台无论在外观、操作还是内部框架结构上，均与传统的模拟切换台相似，不同之处在于：切换台和计算机技术相结合起来，实现了联网操作。
其输入的SDI接口不再与控制面板按钮一一对应，而是由菜单设置其对应关系；输入的视频信号与键信号也不再区分，可接入任一路SDI输入口。
数字切换台具有强大的设置菜单，可对制式、格式、宽高比、各种键及特技等在内的几乎所有参数进行设置。
以下是数字切换台的选型原则：
采用串行数字分量电视信号格式；保证足够的直接切换的信号源；至少要有两级M/E,一级PGM/PST；有两个下游键（两种字幕叠加或主、备字幕机）可以存储某些特技效果；运行可靠性高，最好有备份电源系统；各信号源之间的自动同步；能进行软件操作，保证在面板失灵时，软件能代替面板进行正常的切换操作。
目前，各种大、中、小型的数字切换台和特技机有很多种，SONY的DVS系列、PHILIPS的DD系列、泰克公司的GVG系列、THOMSOM的TTV系列，还有UTAH、ABEKAS、SNELL等公司都纷纷推出各自的产品，切换台的选型不仅要考虑演播室的节目制作类别和容量，还应
考虑后期节目制作功能的兼顾，以充分发挥作用。
（2）摄像机
摄像机是前期信号的采集设备，在视频系统中占有很重要的位置。
目前，市场可供选择的数字摄像机型号很多，各大厂家高级摄像机都采用12bit模数转换，在信号处理上采用16bit 以上的数据处理，保证了更精确的伽马、拐点、轮廓校正。
另外，演播室摄像机所用电缆长度最好不超过200m，超过时应用光纤，接插件要采用镀金措施，防止辐射。
摄像机质量直接决定演播室的节目技术质量，因此，需慎重考虑性能、价格和需求。
以下是各大厂家演播室摄像机的列表比较
厂家池上Philips松下索尼日立摄像机型号HK-388LDK-20AQ-235BVP-900PSK-2700ACCD类别16:9FITCCD4:3FTCCD16:9M-FITCCD16:9FITCCD16:9FITCCD模数转换12bit12bit12bit12bit12bit 灵敏度（3200k）2000luxF8.02000luxF8.02000luxF9.02000luxF8.02000luxF8.0水平分解力800线800线700线（16：9）900/700线（16：9）850/750线（16：9）S/N60dB60dB60dB63dB60dB 可转换镜片YNYYY表二摄像机主要技术参数
由表可见在实现4：3和16：9兼容时，各厂家采取的技术不同，日本各摄像机厂采用的是16：9的CCD元件，通过改变水平尺寸以实现对4：3的兼容。
在进行4：3和16：9之间转换时，由于成像面的水平尺寸不同，因此需要通过可转换镜片来弥补视角的变化。
而飞利浦的LDK系列摄像机采取了动态像素管理（DPM）的技术，在4：3的CCD上实现了16：9的兼容，DPM技术没有改变CCD成像区域的水平尺寸，只改变了垂直尺寸。
选择摄像机的最好方法是用户根据系统投入的资金将各公司的相关档次的摄像机架在一起摄取同一测试卡，对测试数据进行比较并结合自己的主观感觉及摄像机的价格则优选取。
（3）视频记录设备
目前，对于串行分量数字演播室可供选择的广播级录像机有D1、D5和BETACAMDVW系列的产品。
在数字演播室中，考虑到节目制作的质量以及原有大量BETACAMSP格式节目素材的直接利用，应该首选BETACAMDVW系列的录像机。
近年来推出的DVCAM、DVCPRO、DIGITAL–S、BETACAM–SX等都是数字分量记录格式，但互不兼容。
它们都是进行码率压缩后将数字信号记录到磁带上，这在进行简单的节目编辑和复制时，进行多次D/A、A/D变换后，信号的质量会下降，因此比较适用于新闻节目的制作。
在专业数字演播室中，BETACAMDVW 应作为首选。
