☆ 公理2
二力平衡条件
作用在 刚 体 上的两个力，使刚体保持平衡 的充分必要条件是：这两个力大小相等，方向相 反，且在同一直线上 即 F1 = - F2
F1
F2
☆ 公理3
加减平衡力系原理
在已知力系上加上或减去任意的平衡力系，不改变原力 系对刚体的作用。（效应不变）
力可分为两类：主动力和被动力。 把受力体从施力体中分离出来，单独画简图的过 程叫取研究对象或取分离体。
把受力体所受的所有力（外力）全画出来的图称 为受力图。
• 受力图举例
例1-1
F F
试画出图示重为P的石磙的受力图。
A
B
FA
p
A B
FB
P F B A
例1-2
试画出图示自重为 P，AC 边承受均 布风力 （单位长度上的力的载荷集度为 q）的 屋架的受力图。
光滑铰链的特点是只限制两物体径向 的相对位移，而不限制两物体绕铰链 中心的相对转动及沿轴向的位移。
4. 其它约束
（1） 滚动支座（辊轴支座） 约束力 实物简图
（2）球铰链
Fz
Fy
Fx
约束力 实物简图
（3）止推轴承
√ ×
实物简图
Fz Fy Fx
约束力
§1-4 物体的受力分析和受力图
在求解之前，首先要确定构件受几个力，及其位 置和作用方向。此过程称为物体的受力分析。
C
A
B
铰链和固定铰支的构造
C
C
销钉A
A A
销钉C
B
B
销钉B
固定在地面上的支架

哈工大理论力学教研室《理论力学Ⅰ》(第7版)章节题库-空间力系(圣才出品)

哈工大理论力学教研室《理论力学Ⅰ》(第7版)章节题库-空间力系(圣才出品)

矩。已知：F＝1kN，a＝18cm，b＝c＝10cm。
图 3-6 解：解法一：利用力对点之矩与力对轴之矩的关系定理来计算。由于 CD 轴和 CE 轴均 过 C 点，因此可以先计算力对 C 点之矩，再将其分别向 CD 轴和 CE 轴投影来求解。
4 / 17
圣才电子书 十万种考研考证电子书、题库视频学习平台
1 17
圣才电子书 十万种考研考证电子书、题库视频学习平台

图 3-2 【答案】C 【解析】先计算 F 在各轴上的投影大小
Fx = −F cos30。cos 60。, Fy = −F cos30。sin 60。, Fz = F sin 30。
再计算对各轴的矩
3．有重力为 W、边长为 a 的均质正方形薄板，与—重力为 0.75W、边长分别为 a 和 2a 的直角均质三角形薄板组成的梯形板，如图 3-3 所示。其重心的坐标（xc，yc）为（ ）。
A． B． C． D．
2 / 17
圣才电子书 十万种考研考证电子书、题库视频学习平台

【答案】B
图 3-3
二、填空题 1.空间力系若不平衡，其简化的最后结果：或者是一个力，或者是______；或者是 ______。 【答案】一个力偶；一个力螺旋 【解析】空间任意力系简化的最终结果有 4 种情况：合力、合力偶、力螺旋和平衡。当 主矢不为零，主矩为零或主矩不为零但主矢主矩垂直时，最终结果为合力；当主矢主矩均不 为零，主矢与主矩平行或成任意角（不包括垂直角度时），最终结果为力螺旋；当主矢为零 主矩不为零时，最终结果为合力偶；当主矢主矩均为零时，力系平衡。

（1）先将力 F 分解为沿坐标轴的三个分力如图 3-6（b）所示，其中有
代入数据可计算出
（2）计算力对过 C 点的三根正交轴之矩，因为有

理论力学(第七版)课后题答案哈工大

理论力学(第七版)课后题答案哈工大

x
F1 40° F2
O
b
40° F2
a F1
θ
FR
O
F3 y
(a) 图 2-2 (b)
F3 c
(c)
解 （1）解析法 建立如图 2-2b 所示的直角坐标系 Oxy。
∑ Fx = F1 + F2 cos 40° = 2 000 N + 2 500 N ⋅ cos 40° =3 915 N
9
∑ Fy = F3 + F2 sin 40° = 1 500 N + 2 500 N ⋅ sin 40° =3 107 N FR = (∑ Fx ) 2 + (∑ Fy ) 2 =
第1章 静力学公理和物体的受力分析

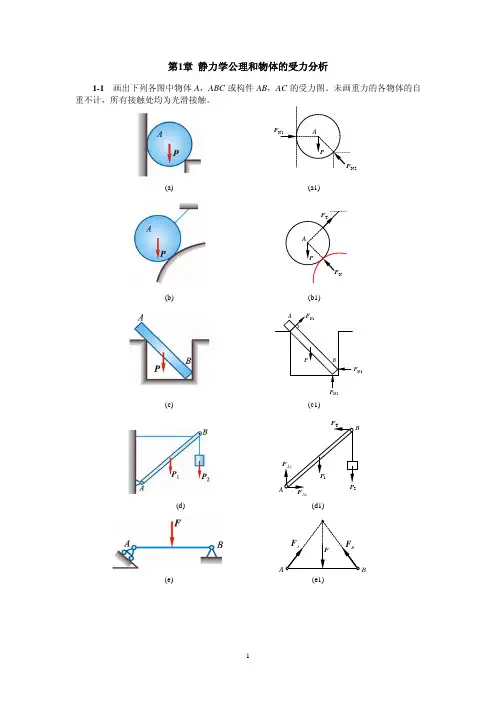

1-1 画出下列各图中物体 A，ABC 或构件 AB，AC 的受力图。未画重力的各物体的自 重不计，所有接触处均为光滑接触。
FN 1
A
P FN 2
(a)
(a1)
FT A P FN
(b)
A
(b1)
FN1
P
B FN 3
FN 2
(c)
(c1)
FT B
FAy
P1 A P2
FAx
B
A
F Ax
C
FC
(d)
F Ay
(d1)
q
FDy
D
q
FB B
A
F Ax
C
FDx D FC
′ FDx ′ FDy
(d3)
(d2)
FAy FAx A
FCy
q
FAy
B P C
FCx
′ FBx
B
′ FBy
q
B FBy

理论力学(哈工第七版) 课后练习答案 第三部分

理论力学(哈工第七版) 课后练习答案 第三部分

b A d B mBg mAg a (c)
x
c O
a 2 mA (− ) + mB (− b) 3 3 = − mA a + 2mB b xc = mA + mB 3(mA + mB )
棱柱 B 接触水平面时系统质心坐标
a b mA (l − ) + mB [l − (a − )] ' 3 3 = 3(mA + mB )l − a (mA + 3mB ) + mB b xc = 3(mA + mB ) mA + mB
用矢量表示有
v v v v v v v v & + myj & ) = ( xmy & − ymx & )k LO = r × mv = ( xi + yj ) × (mxi
&，y & 由式（1）确定。 其中 x
3
11-2 无重杆 OA 以角速度 ωo 绕轴 O 转动，质量 m = 25 kg，半径 R = 200 mm 的均质圆 盘以三种方式安装于杆 OA 的点 A， 如图所示。 在图a 中， 圆盘与杆 OA 焊接在一起， 在图b 中， 圆盘与杆 OA 在点 A 铰接，且相对杆 OA 以角速度 ωr 逆时针向转动。在图c 中，圆盘相对杆 OA 以角速度 ωr 顺时针向转动。 已知 ωO =ωr =4 rad/s ， 计算在此三种情况下， 圆盘对轴 O 的 动量矩。
α1 =
11-12 重物 A 质量为 m1， 系在绳子上， 绳子跨过不计质量的固定滑轮 D， 并绕在鼓轮 B 上， 如图a 所示。由于重物下降，带动了轮 C，使它沿水平轨道只滚不滑。设鼓轮半径为 r，轮 C 的 半径为 R，两者固结在一起，总质量为 m2，对于其水平轴 O 的回转半径为 ρ 。求重物 A 的加 速度。 解：分别取重物 A 和鼓轮 B 为研究对象，其受力和运动 分析如图b、c 所示。重物 A 的运动微分方程：

哈尔滨工业大学理论力学第七版第II篇 第3章 碰撞

哈尔滨工业大学理论力学第七版第II篇 第3章 碰撞
飞机相撞，如果飞机速度是800km/h，（对现代飞机来说， 这只是中等速度），碰撞力可高达3.56105N，即为鸟重的2 万倍！这是航空上所谓“鸟祸”的原因之一。
害的一面： 鸟祸、机械、仪器及其它物品由于碰撞损坏等。
利的一面：利用碰撞进行工作，如锻打金属，用锤打桩等。 研究碰撞现象，就是为了掌握其规律，以利用其有利的一 面，而避免其危害。
§3-2
用于碰撞过程的基本定理
由于碰撞过程时间短、碰撞力变化规律复杂，因此只分 析碰撞前、后运动的变化。 碰撞过程中有机械能的损失，难以用力的功来计算，因 此一般采用动量定理和动量矩定理的积分形式来确定力 的作用和运动变化的关系。 1. 用于碰撞过程的动量定理—冲量定理
t 对于质点： mv mv Fdt I 0 I 称为碰撞冲量，普通力的冲量忽略不计
§3-3
§3-4
质点对固定面的碰撞 · 恢复因数
碰撞问题举例
§3-5
碰撞冲量对绕定轴转动刚体的作用
· 撞击中心
§3-1
碰撞的分类 · 碰撞问题的简化
1. 碰撞的分类
碰撞时两物体间的相互作用力，称为碰撞力。
（1）两个物体相碰时，按其相处位置，可分为 对心碰撞 ---- 碰撞力的作用线通过两物体的质心。 否则称为偏心碰撞 偏心碰撞 正碰撞 斜碰撞 ---- 碰撞时各自质心的速度均沿着公法线。 否则称为斜碰撞
(i ) Ii 0
n i 1
冲量定理：质点系在碰撞开始和结束时动量的变化，等于作 用于质点系的外碰撞冲量的主矢。
(e ) mvC mvC I i
2. 用于碰撞过程的动量矩定理—冲量矩定理
n n (e) d (e) LO M O ( Fi ) ri Fi dt i 1 i 1 n n (e) (e) dLO ri Fi dt ri dI i i 1 i 1

理论力学第7版(哈工大)第3章习题

理论力学第7版(哈工大)第3章习题

《理论力学》第二章作业习题2-1解：根据题意，取滑轮B 为研究对象，其受力情况如上图所示：物体对其有一铅直向下的拉力P , 沿DB 有一与物体重量相等的拉力P，拉杆AB 的作用力A B F 和支杆CB 的作用力C B F。

建立图示坐标系，列平衡方程0X YF F ⎧=⎪⎨=⎪⎩∑∑co s 30sin 300sin 30co s 300o oA B C B o oC B F F P P F P ⎧++=⎨++=⎩解之得54.64()74.64()A B C B F kN F kN =⎧⎨=-⎩答：拉杆AB 和支杆CB 所受的的力分别为54.64kN （拉）和74.64 kN （压）。

习题2-6解:(1) 取构件BC 为研究对象，其受力情况如上图(a)所示：由于其主动力仅有一个力偶M ，那末B 、C 处所受的约束力BF、CF 必定形成一个阻力偶与之平衡。

列平衡方程()0B M F =∑C M F l -=所以C M F l=(2) 取构件ACD 为研究对象，其受力情况如上图(b)所示：C 处有一约束力C F '与BC 构件所受的约束力C F 互为作用力与反作用力关系，在D 处有一约束力D F,方向向上；在A 处有一约束力A F，其方向可根据三力汇交定理确定，根据构件尺寸，A F与水平方向成45度角。

列平衡方程X F =∑sin 450oA C F F '-=所以222A C C M F F F l'===答：支座Ａ的约束力为2M l，其方向如上图(b)所示。

习题2-9解：主矢RF在各坐标轴上的投影：)(6.4375210121321N F F F F x -=---=∑)(6.1615110321321N F F F F y -=+--=∑力系对O 点的主矩：).(42.21439805120021100)(31mm N F F F F MMOO=-+==∑由于主矢在各坐标轴上的投影均为负值而主矩为正值，合力的作用线应在原点O的左侧且方向向左下方，其大小为()())(5.46622N F F F YXR =+=∑∑其与O 点的距离为：)(96.455.46642.21439mm F M d R O=='=答：力系向O点简化的结果得一方向向左下方的主矢ji F R6.1616.437--='和一沿顺时针方向的力偶，力偶矩为21439.42Nmm; 力系的合力的大小为466.5N ，处于原点O 的左侧且与O 点的距离为45.96mm （如图）。

哈工大理论力学教研室《理论力学Ⅰ》(第7版)课后习题(第1~3章)【圣才出品】

哈工大理论力学教研室《理论力学Ⅰ》(第7版)课后习题(第1~3章)【圣才出品】
19 / 142
圣才电子书 十万种考研考证电子书、题库视频学习平台

图 2-3 答：支座约束力不相同，如图 2-4 所示。
图 1-4
图 1-5
1-6 将如下问题抽象为力学模型，充分发挥你们的想象、分析和抽象能力，试画出它 们的力学简图及受力图。
（1）用两根细绳将日光灯吊挂在天花板上； （2）水面上的一块浮冰； （3）一本打开的书静止于桌面上； （4）一个人坐在一只足球上。
3 / 142
圣才电子书

答：如图 1-8 所示。
图 1-7
4 / 142
圣才电子书 十万种考研考证电子书、题库视频学习平台

图 1-8 二、习题 1-1 画出图 1-1 各图中物体 A、ABC 或构件 AB、AC 的受力图。未画重力的各物体 的自重不计，所有接触处均为光滑接触。
5 / 142
圣才电子书 十万种考研考证电子书、题库视频学习平台
6 / 142
圣才电子书 十万种考研考证电子书、题库视频学习平台

图 1-1 解：各物体的受力图如图 1-2 所示。
7 / 142
圣才电子书 十万种考研考证电子书、题库视频学习平台
圣才电子书 十万种考研考证电子书、题库视频学习平台
13 / 142
圣才电子书 十万种考研考证电子书、题库视频学习平台
14 / 142
圣才电子书 十万种考研考证电子书、题库视频学习平台

FD
图 1-4 1-3 画出图 1-5 中每个标注字符的物体的受力图，各题的整体受力图。未画重力的物 体的自量均不计，所有接触处均为光滑接触。
15 / 142
圣才电子书 十万种考研考证电子书、题库视频学习平台

哈工大理论力学第七版第1章-课件

哈工大理论力学第七版第1章-课件
第27页/共46页
（3）止推轴承
约束特点： 止推轴承比径向轴承多一个轴
向的位移限制．
约束力：比径向轴承多一个轴向的约束力，亦有三个正交 分力 FAx , FAy．, FAz
第28页/共46页
总结
（1）光滑面约束——法向约束力 FN
（2）柔索约束——张力 FT
（3）光滑铰链—— FAy , FAx
画出左、右拱 AB,C的B受力图与
系统整体受力图．
解：
右拱 C为B二力构件，其受力图
如图（b）所示
第35页/共46页
取左拱 AC,其受力图如图 （c）所示
系统整体受力图如图 （d）所示
第36页/共46页
考虑到左拱 AC三个力作用下平
衡，也可按三力平衡汇交定理
画出左拱 的AC受力图，如图
（e）所示
合力(合力的大小与方向) FR F(1矢量F2和)
亦可用力三角形求得合力矢
第8页/共46页
公理2 二力平衡条件 作用在刚体上的两个力，使刚体保持平衡的必要和充分条件 是：这两个力的大小相等，方向相反，且作用在同一直线上。
使刚体平衡的充分必要条件
F1பைடு நூலகம் F2
最简单力系的平衡条件
第9页/共46页
第42页/共46页
在建立力学模型时，要抓住关键、本质的方面，忽略 次要的方面。
例如：
忽略变形
三维问题 几何形状 重力P 和力F 的简化
A，B处约束力的简化
刚体
平面问题
圆形 作用在圆心 点接触 光滑接触
力学模型
第43页/共46页
理论力学中力学模型常遇到的几个方面
材料假设为均匀； 将物体视为刚体； 几何形状简化为圆柱、圆盘、板、杆及由它们组成的简单 形状； 受力简化为集中力、分布力； 接触简化为光滑铰链、光滑接触、柔索等。

哈工大理论力学教案 第三章

哈工大理论力学教案 第三章

求: A,B处的约束力.
解: 取整体,画受力图.
M 0 12FBy 10P 6P1 4P2 2P 5F 0 F 0 FAy FBy 2P P1 P2 0 F 0 FAx F FBx 0
A
y
x
FAy 72.5kN
FBy 77.5kN
3
P （2） 3 180kN，轨道 AB给起重机轮子的约束力。
解： 取起重机，画受力图.
满载时， FA 0,
为不安全状况
MB
0
P3min 8 2P 10P2 0 1
解得
P3 min 75kN
空载时， FB 0, 为不安全状况
M
A
0
4 P3 max 2 P 0 1
q 20 kN m , F 400kN , l 1m
求： 固定端 A 处约束力. 解： 取 T 型刚架，画受力图. 1 F1 q 3l 30kN 其中 2
Fx 0 FAx F1 F sin 60 0
Fy 0 FAy P F cos 60 0
M A 0 M B 0 M 0 C
三矩式 三个取矩点，不得共线
2.平面平行力系的平衡方程
Fx 0
Fx 0
Fy 0
0 0 0 0
F1 cos θ F2 cos θ F3 cos θ 0
F1 sin θ F2 sin θ F3 sin θ 0
自重与摩擦,系统在图示位置平衡; 力偶矩 M 的大小，轴承 O 处的约 束力，连杆 AB受力，冲头给导 轨的侧压力. 取冲头 B ,画受力图.

40哈工大理论力学第三章PPT课件

40哈工大理论力学第三章PPT课件

n
Fzi
i 1
合力矢FR的大小和方向余弦为
大小
FR Fx2Fy2Fz2 (Fxi)2(Fyi)2(Fzi)2
方向余弦
cos(
FR ,i)
Fx FR
F xi FR
cos(
FR ,
j)
Fy FR
F yi FR
cos(
FR,k)
Fz FR
F zi FR
在刚体上作用着四个汇交力，它们在坐标轴上的投 影如下表所示，试求这四个力的合力的大小和方向。
F
F
F
已知车床在车削一圆棒时，由测力计测得刀具受的力F 的三个正交分量 Fx，Fy，Fz的大小各为4.5 kN，6.3 kN， 18 kN，试求力F 的大小和方向。
解：力F的大小
F Fx2Fy2Fz21.9 6kN
力F 的方向余弦及与坐标轴的夹角为
cosFx 0.22， 0 76.7
F
cos Fy 0.32,2 71.1
