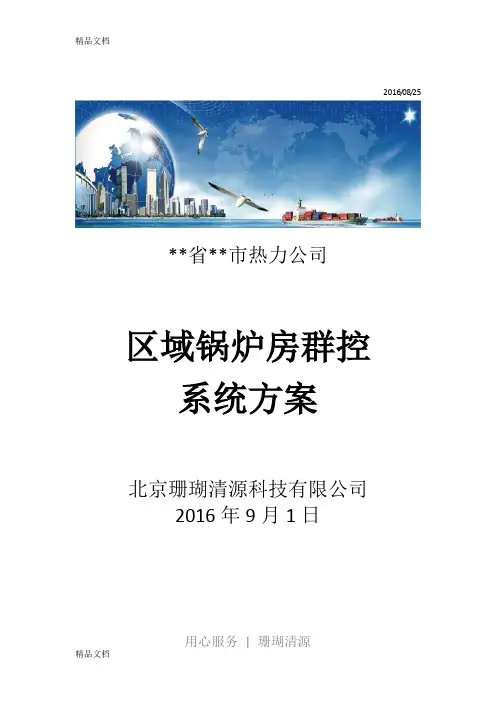

2016/08/25**省**市热力公司区域锅炉房群控系统方案北京珊瑚清源科技有限公司2016年9月1日用心服务| 珊瑚清源目录项目概况 (3)一、方案概要介绍 (3)1.1 方案目标概要 (3)1.2 系统原理概要 (4)1.3 技术方案概要 (4)二、设计原则 (5)2.1安全性 (5)2.2经济性 (5)2.3先进性 (5)2.4可扩展性 (6)三、锅炉房房现状分析 (6)锅炉房调查表信息 (6)四、控制系统 (10)4.1 群控系统结构图 (10)4.2 锅炉房群控系统的功能 (11)五、监控中心 (13)5.1中心站硬件部分： (13)5.2中心站软件功能： (13)1)流程监控 (13)2)状态监控 (14)3)PID调节 (15)4)参数设置 (16)5)报警 (18)6)报表日志 (19)7)数据交换 (20)8)扩展性 (20)六、设备主要清单 (21)七、售后服务 (21)项目概况项目地理位置：气候条件：设计室外温度：下辖锅炉房个数：各锅炉房供暖面积：各锅炉房位置分布：各锅炉房设备清单：各锅炉房工艺管网图：一、方案概要介绍1.1 方案目标概要区域锅炉房群控系统，是北京珊瑚清源科技有限公司众多系统中的一个。
本系统主要是帮助企业实现以下几个目的：1）区域锅炉房的远程监测和远程操作；通过系统地管理各个锅炉及其附属设备的运行及能耗监控，达到增强自动化程度，减少人工及能源考核的目的；2）热工参数监控；对锅炉及其附属设备的运行参数、状态实时读取监控，对设备的异常情况及燃气泄漏等及时报警；3）能耗监控；对热力管网的流量信息和锅炉房的用电信息实时管理和分析；4）远程监控；系统引入气候补偿理念，控制锅炉启停台数进而根据天气控制出水温度从而实现按需供暖的目标；系统设计、施工改造始终以生产安全、运行安全为首要因素，以节能降耗为最终目标。
改造过程中，以最低的投入，解决最大的问题为目的，避免重复投资。

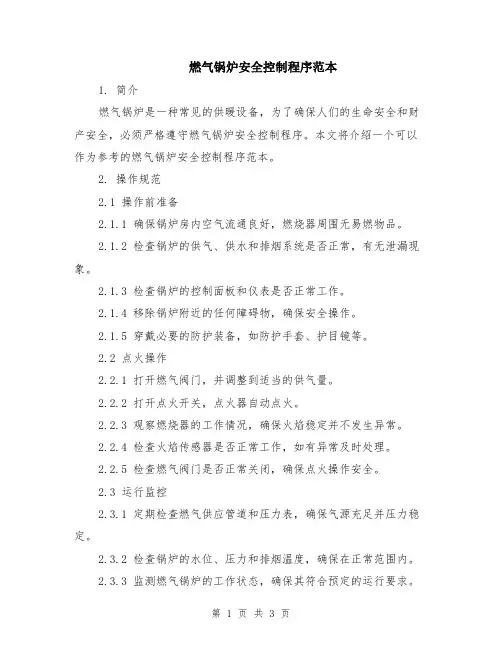

燃气锅炉安全控制程序范本1. 简介燃气锅炉是一种常见的供暖设备，为了确保人们的生命安全和财产安全，必须严格遵守燃气锅炉安全控制程序。
本文将介绍一个可以作为参考的燃气锅炉安全控制程序范本。
2. 操作规范2.1 操作前准备2.1.1 确保锅炉房内空气流通良好，燃烧器周围无易燃物品。
2.1.2 检查锅炉的供气、供水和排烟系统是否正常，有无泄漏现象。
2.1.3 检查锅炉的控制面板和仪表是否正常工作。
2.1.4 移除锅炉附近的任何障碍物，确保安全操作。
2.1.5 穿戴必要的防护装备，如防护手套、护目镜等。
2.2 点火操作2.2.1 打开燃气阀门，并调整到适当的供气量。
2.2.2 打开点火开关，点火器自动点火。
2.2.3 观察燃烧器的工作情况，确保火焰稳定并不发生异常。
2.2.4 检查火焰传感器是否正常工作，如有异常及时处理。
2.2.5 检查燃气阀门是否正常关闭，确保点火操作安全。
2.3 运行监控2.3.1 定期检查燃气供应管道和压力表，确保气源充足并压力稳定。
2.3.2 检查锅炉的水位、压力和排烟温度，确保在正常范围内。
2.3.3 监测燃气锅炉的工作状态，确保其符合预定的运行要求。
2.3.4 定期清洁锅炉和燃烧器的内部，防止灰尘和污染物堆积。
2.3.5 做好日常记录，包括锅炉的运行时间、故障情况和维护记录。
2.4 应急处理2.4.1 在发生燃气泄漏时，立即关闭燃气阀门，并打开门窗通风。
2.4.2 在发生火灾或其他紧急情况时，立即切断电源，并拨打紧急电话。
2.4.3 在发生锅炉故障时，按照操作手册中的故障排除步骤进行处理。
2.4.4 在必要时，及时联系专业人员进行维修和检查。
3. 培训和维护3.1 燃气锅炉操作培训3.1.1 对操作人员进行必要的燃气锅炉操作培训，包括安全操作、事故处理和日常维护。
3.1.2 定期进行操作人员的技能培训和考核，确保其具备良好的操作能力。
3.2 维护计划3.2.1 制定燃气锅炉的维护计划，确保定期检查和维护工作的进行。
燃气锅炉自动控制系统实现与应用研究1. 引言1.1 背景介绍燃气锅炉是一种利用燃气作为燃料进行加热的设备，广泛应用于工业生产、民用暖气等领域。
随着工业化进程的不断加快和人们生活水平的提高，燃气锅炉的需求量也在逐渐增加。
传统的手动控制方式无法满足对燃气锅炉精确控制的需求，因此燃气锅炉自动控制系统的研究与应用变得尤为重要。
燃气锅炉自动控制系统能够实现对燃气锅炉的自动调节和监控，不仅可以提高燃烧效率，减少能源浪费，还能保障设备的安全稳定运行。
燃气锅炉自动控制系统在工业生产和民用领域都具有广阔的应用前景。
本文旨在探讨燃气锅炉自动控制系统的实现与应用研究，从燃气锅炉自动控制系统的组成、工作原理、应用场景、发展现状、优势和局限性等方面进行深入分析，为相关领域的研究和应用提供参考。
1.2 研究意义燃气锅炉自动控制系统的研究意义主要体现在以下几个方面：燃气锅炉作为工业生产和生活供暖中广泛应用的重要设备，其自动控制系统的稳定性和性能直接关系到工作效率和安全性。
通过研究和优化燃气锅炉自动控制系统，可以提高设备的运行效率，降低能源消耗，减少对环境的影响，提升设备的可靠性和安全性。
随着科技的不断发展和工业生产的不断进步，燃气锅炉自动控制系统的应用场景也越来越广泛。
对于一些特定的工业生产过程或大型建筑物供暖系统，需要具有高度智能化和自适应能力的燃气锅炉自动控制系统来实现精确控制和优化调节。
研究燃气锅炉自动控制系统的应用能够满足不同领域的需求，推动相关技术的发展和应用。
燃气锅炉自动控制系统的研究对于提高能源利用率、推动工业转型升级和建设节能型社会具有重要意义。
通过不断深入的研究和创新，可以不断提升燃气锅炉自动控制系统的性能和智能化水平，促进能源结构的优化和可持续发展。
对燃气锅炉自动控制系统的研究具有深远的意义和重要的应用前景。
2. 正文2.1 燃气锅炉自动控制系统的组成燃气锅炉自动控制系统的组成通常由传感器、执行器、控制器和人机界面组成。
燃气热水锅炉运行运行操作规程1锅炉运行的首备条件1.1必须有质监部门签发的锅炉使用登记证和质检、锅检所检验部门签发的锅炉定期检验合格证.1.2必须有符合锅炉房安全管理规则要求的各项规章制度和运行记录.1.3司炉工必须经特殊工作培训、考试合格,持有锅炉特种作业操作证,并具备熟练的操作能力,方准上岗.1.4水处理设备及各项化验指标均达到锅炉运行水质标准.2运行前的准备工作2.1检查各种仪器、仪表是否正常.2.2循环水系统及锅炉补水系统无异常,各阀门开启度达到规定状态.2.3检查燃气压力不等低于5000Pa,供气管路无泄漏.2.4运行前对燃烧程序控制器复位.2.5检查软水箱,确认水量充足后开启阀门.2.6检查锅炉补给水量是否正常.2.7检查软水系统工作是否正常.2.8检查加药装置工作是否正常及加药桶药液充足.2.9检查锅炉内是否有其他异常情况.2.10检查锅炉水位、压力、温度、点火与火焰检查四大保护装置、燃料输送管道的泵与阀门等进行认真检查调试工作.2.11以上各项检查正常后,按通主电源空气开关,打开钥匙开关,未经检查和实验合格的锅炉,严禁进行点火作业.3启动锅炉3.1触摸屏画面进入静止状态后,按“运行界面”进入控制画面,检查却缺水保护、压力保护、出水温度、回水温度、排烟温度是否正常.3.2确定要进行运行时,按“启动”键及“确定”键后,锅炉在温度控制状态下进入自动运行.4燃烧器运行程序启动燃气检漏风机启动开大风门吹扫风压检测火焰检测关小风门点火电火花及主气阀打开火焰监控燃烧小火运行大火运行进入正常燃烧进入温度控制及各种保护.在锅炉运行中出现缺水、超压、燃气泄露、熄火、低气压、排烟温度过高,锅炉将自动停炉并报警,应按“消音”后查清原因,带故障排除后按“复位”键重新启动.锅炉从冷点火升到工作压力时,升温升压时间一般控制在3-4小时.当锅炉压力升到~时,应冲洗锅炉压力表,当锅炉压力升到时,应关闭锅炉上空气阀并检查安全阀是否泄露,如有泄露应采取措施予以消除；当锅炉压力升到~时,对锅炉要进行一次排污试验,排污时锅炉水位应高于正常水位,并检查排污阀是否泄露,如有泄露应采取措施予以消除；当锅炉压力升到时,要全面检查锅炉受压元件的紧固部件,如人孔、手孔、检查孔和各法兰链接的螺栓是否松动,并进行一次热拧紧.锅炉进入正常运行阶段时,锅炉司炉人员要加强对锅炉本体、安全附件与仪表和辅属设备进行监控,认真搞好锅炉及辅属设备的巡回检查和及时填写运行记录.5停炉工作5.1在确定需要停炉时,按“停炉”键,燃烧器将停止工作.5.2将钥匙开关打到“关”,把总电源空气开关打到“分”,除紧急停炉外,一般不应采取先切断总电源的方法进行停炉.5.3关闭燃气阀门6锅炉的控制设定6.1锅炉控制温度及控制方式等参数,一经设定后不得随意调整或更改.6.2将触摸屏画面进入“主页”,在“系统设置”按密码进入“功能设置”,在进入可更改的设定,将需要更改的数据设置为可更改后,返回到“运行界面”,方可进行数据及控制调整,直接要调整的温度及控制的数字或文字进入调整画面,设定后应返回到“功能设置”,将数据设置为不能更改.6.3可调整更改的数据及控制有：6.3.1出水温度、回水温度、超温停炉温度、自动启动温度、自动大、小火转换温度、恢复大火运行温度等.6.3.2风机可手动及自动.6.3.3负荷可手动及自动.6.3.4控制方式可设为出水温度控制及回水温度控制通常要求设定为出水温度控制.6.3.5锅炉有压力控制,压力控制保护可调整.7锅炉保养7.1定期检查燃气过滤器7.2循环泵工作时,定期对安全阀进行手动检查.7.3风口机不能有可卷入锅炉的垃圾及灰尘等.7.4水位表及压力表弯管不得堵塞和泄露.7.5保养完成后,狗撸征集不等有漏水、漏气、漏电等现象.8紧急停炉遇有燃气突然泄露,锅炉突然超压、大量缺水或其他突发紧急情况,如锅炉为自动停炉,应采取紧急停炉措施,迅速按下锅炉操作面板上的红色按钮,关闭燃气管道总阀门,切断锅炉房总电源,向主管领导迅速报告.。
燃气锅炉控制原理图燃气锅炉是一种常见的供暖设备，其控制原理由下述几个基本部分组成。
1. 燃气供应系统：燃气供应系统包括天然气或液化石油气的主管道、压力调节阀、安全阀等。
主管道将燃气输送到锅炉燃烧室，而压力调节阀和安全阀可确保燃气供应的稳定和安全。
2. 燃烧室：在燃烧室内，燃气与空气混合并被点火燃烧。
为了保证燃气的充分燃烧，燃烧室内通常设置有燃气喷嘴、风扇和点火系统。
燃气喷嘴负责将燃气喷入燃烧室，风扇则将大量空气吹入燃烧室以与燃气混合，而点火系统则通过电极产生火花点燃混合气体。
3. 温度控制系统：燃气锅炉的温度控制系统能够根据设定的温度要求，控制燃气供应和燃烧效率。
该系统通常包括温度传感器、温度控制器和执行器。
温度传感器负责监测燃气锅炉的温度，将温度信号传递给温度控制器。
温度控制器根据设定的温度值和实际温度值进行比较，并通过执行器控制燃气供应量，以保持锅炉温度在设定范围内。
4. 水位控制系统：燃气锅炉的水位控制系统负责监测锅炉内的水位，并控制给水量以维持适当的水位。
该系统通常包括水位传感器、水位控制器和电磁阀。
水位传感器监测锅炉内的水位变化，并将水位信号传递给水位控制器。
水位控制器根据实际水位和设定的水位值进行比较，并通过控制电磁阀的开启和关闭来调整给水量，以维持锅炉内的水位稳定。
5. 安全保护系统：燃气锅炉还配备有多个安全保护装置，以保障设备和使用者的安全。
这些安全装置包括过热保护器、超高温保护器、燃气漏气报警器、烟道堵塞报警器等。
当锅炉温度超过安全限值、燃气泄漏或烟道堵塞时，安全保护系统能够及时发出警报并停止燃气供应，以防止事故的发生。
燃气锅炉控制原理图的各个部分相互协调，以实现安全、高效的供暖过程。
这些部分通过传感器、控制器和执行器之间的信息传递和互动，使燃气锅炉能够在设定的温度范围内稳定运行，并保证供暖系统的安全性和可靠性。

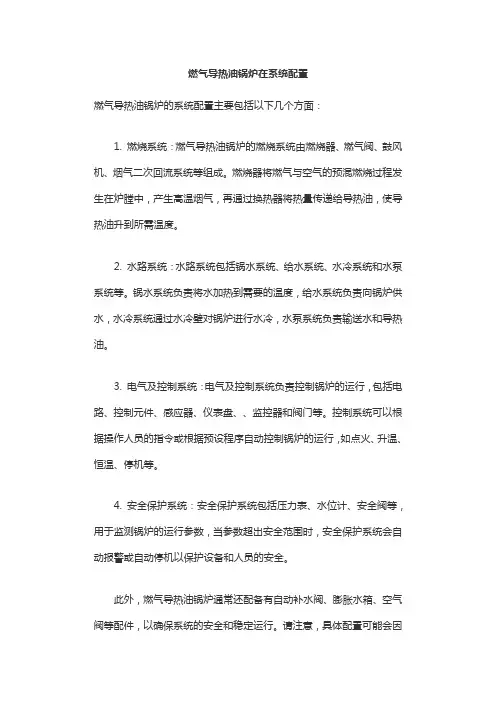

燃气导热油锅炉在系统配置
燃气导热油锅炉的系统配置主要包括以下几个方面：
1. 燃烧系统：燃气导热油锅炉的燃烧系统由燃烧器、燃气阀、鼓风机、烟气二次回流系统等组成。
燃烧器将燃气与空气的预混燃烧过程发生在炉膛中，产生高温烟气，再通过换热器将热量传递给导热油，使导热油升到所需温度。
2. 水路系统：水路系统包括锅水系统、给水系统、水冷系统和水泵系统等。
锅水系统负责将水加热到需要的温度，给水系统负责向锅炉供水，水冷系统通过水冷壁对锅炉进行水冷，水泵系统负责输送水和导热油。
3. 电气及控制系统：电气及控制系统负责控制锅炉的运行，包括电路、控制元件、感应器、仪表盘、、监控器和阀门等。
控制系统可以根据操作人员的指令或根据预设程序自动控制锅炉的运行，如点火、升温、恒温、停机等。
4. 安全保护系统：安全保护系统包括压力表、水位计、安全阀等，用于监测锅炉的运行参数，当参数超出安全范围时，安全保护系统会自动报警或自动停机以保护设备和人员的安全。
此外，燃气导热油锅炉通常还配备有自动补水阀、膨胀水箱、空气阀等配件，以确保系统的安全和稳定运行。
请注意，具体配置可能会因
品牌、型号和用途等因素而有所不同。
如果您对燃气导热油锅炉的系统配置有更具体的问题，请提供更多信息，我将尽力回答。
燃气锅炉的运行控制及远程监控系统
发表时间：2019-03-12T16:11:33.380Z 来源：《电力设备》2018年第27期作者：杨帆
[导读] 摘要：在当前时期,空气污染加剧,提高燃气锅炉的使用效率和减少有害气体的排放,对于降低大气污染,减少雾霾来源有着非常直接的实际意义。
（华北理工大学河北唐山 063000）
摘要：在当前时期,空气污染加剧,提高燃气锅炉的使用效率和减少有害气体的排放,对于降低大气污染,减少雾霾来源有着非常直接的实际意义。
在燃气锅炉的实际使用过程中，系统所需要的总热量时刻在发生着变化，如何提高燃气锅炉效率，对其节能运行控制优化有着重要的生产意义。
本文主要针对燃气锅炉的运行控制和远程监控系统进行阐述分析。
关键词：燃气锅炉；运行控制；远程监控系统
我国作为二十一世纪最有发展潜力的发展中国家之一，快速地发展工业经济是目前我国所面对的重大历史任务。
由于我国曾经长期处于以农业经济为主的状态，工业基础较为薄弱，在能源的利用上还存在许多不成熟的地方。
过去一味地追求工业发展的速度一度造成我国环境的严重污染。
近年来，随着经济可持续发展方针的推进，我国在能源消耗结构和能源的利用方面都有了很大的改进。
锅炉作为我国工业生产重要的能源供给器材，其燃料的选择以及最大化的利用一直都是非常重要的问题。
随着近几年燃气锅炉的出现，锅炉的应用也逐渐变得更加环保和经济。
但是我国的燃气锅炉仍然存在着不少的问题。
一、我国锅炉控制系统发展的不同阶段
控制系统是一台锅炉运行的核心与关键，其由程序点火，连锁，保护，运行控制，还有热工参数的检查。
测试，显示等组成。
其中，运行控制是对锅炉内水的温度和相应的水的位置的控制。
我国的锅炉控制系统在新中国成立初期，工业还比较落后的时候，主要是依靠工作人员的操作，这样简单的手工劳动既不能良好地控制锅炉还存在较大的安全隐患，且完全无法达到自动化。
后来随着技术的不断改善我国又出现模拟控制系统，计算机控制系统等逐步地实现了锅炉控制系统的自动化，节省了大量的人力，且锅炉的控制也变得较为精确与安全。
但是，计算机系统对锅炉的控制也有其局限性，它一般只适用于较大的锅炉，对于小容量的锅炉往往就无法进行很好的控制。
二、关于锅炉系统中热量平衡的分析
（一）热量平衡的概述
为了达到节约资源，保护和环境的目的，在工业生产中对能量输出与输入的控制就显得非常的重要了。
所谓的热量平衡，就是在锅炉运行的过程锅炉热量的输出与输入是相等的，呈现出一种平衡的状态。
在锅炉运行的过程中，一般来说它的热量供给主要是由燃料完成（在没有预热的前提下），但是锅炉输出的热量就有很多的组成部分，其中包括锅炉内水体的吸热量，不完全的燃烧损失等。
（二）影响热量平衡的因素
前面就有提到过热量的平衡是输出与输入的平衡，一般来说输入的热量较为稳定，受外界因素的影响较小，但输出的热量由于组成较为复杂且不稳定，如果不加以控制就很有可能会降低锅炉的效率，造成能源的浪费。
例如，像是炉水和循环水的吸热量主要就会受到其水体的质量，比热容，水体温度的变化幅度等方面的影响。
而不完全燃烧损失（未燃尽的燃料所造成的热量损失占输入热量的比重）主要是受过量空气系数的影响，这项损失如果不加以控制将会很大程度上降低锅炉的效率，造成浪费。
除此之外，还有散热损失，排气损失等，这两类一般都是与进气的数量和过量的空气系数有关。
综上所述，影响锅炉效率的最大的两个因素便是锅炉运行过程中进气的数量和过量空气系数，只有严格地控制好进气的数量并且寻找出合适的过量空气系数，锅炉输出的热量才会呈现出一个稳定的状态，锅炉的效率才会达到最优。
三、控制系统的合理设计
（一）选择合适的系统
目前，我国工业生产中运用地最多的一种控制系统就是可编程控制器，它是目前同类产品中较新也是性能较好的控制系统，它具有实用性较强，操作技术要求低，自我维护的功能较强等优点，因此运用较广。
除此之外，常用的控制系统还有工控机和单片机控制系统。
其中单片机出现较早，曾经在市场上也运用地较为广泛，后来随着技术的革新，单片机控制系统由于其自身性能的局限性，逐渐失去了市场，虽然价格较为便宜，但始终无法满足市场的需求，目前主要应用于仪表领域。
工控机控制系统虽然比起单片机在性能上有所改善，但是其仍然存在着实用性不强，可靠性不高，自我维护的功能弱，操作太过复杂等缺陷。
但是其在运算，数据的储存等方面却比可编程控制器更有优势。
综上所述，为了实现控制系统的最优选择，我们可以选择工控机控制系统和可编程控制器相结合的方式，既利用了工控机在数据运算，储存方面的优势又利用了可编程控制器在性能上的优越性。
（二）控制系统硬件的构成
控制系统的硬件设计是控制系统运行的核心，所以其设计的合理性与科学性就显得尤为重要了。
一般来说，包括了上机位的监控结构，下机位的运行控制结构以及执行结构。
上机位那一部分主要负责锅炉运行的监测，一般由计算机来完成。
这也就是上面说提到的关于工控机和可编程控制器结合时工控机负责的部分。
下机位的部分，一般是对锅炉的运行进行控制和执行相应的操作，也就是可编程控制器负责的部分。
下机位运行控制结构主要包括了可编程控制器，D/A和A/D模块，人机界面等。
执行系统主要由变频器，水泵，风机，电磁阀等部分组成。
这些都是硬件系统中不可缺少的组成部分，对锅炉的运行控制有着非常重要的作用，因此，在设计的过程一定要注意其科学性和严谨性。
（三）控制系统的软件设计
为了使硬件系统既能够独立地完成各部分的工作，又能够相互协作，软件系统的设计一般都是按照上下机位互相协作的设计思路来完成的。
它包括了上下机位两个部分的设计，上机位主要是由计算机组成，由工作人员来操作。
因此，这个部分的设计主要是方便工作人员的操作，包括了一些监测软件，记录软件，数据查询的软件。
.
（四）系统循环水泵变频技术。
系统循环水泵变频（调速）技术是一项根据用户用热需求变化来改变（通常是降低频率）循环水泵电机频率，进而改变系统循环水量（通常是减少循环水量），有效节省循环水泵输配电耗的节能（电）技术。
该技术主要是通过控制系统压差、压力或供水温度等来实现循
环水泵的变频运行。
由流体力学理论可知，循环水泵的循环水量Q与水泵转速n的一次方成正比、循环水泵扬程H 与水泵转速n的平方成正比、循环水泵的轴功率Ps与水泵转速n的三次方成正比。
因此，采用水泵变频技术，通过降低循环水泵转速可明显降低水泵功耗。
虽然在水泵的实际运行中，水泵的轴功率Ps与转速n不一定成三次方的关系，但据相关实测研究可知，其节电效果也相当显著。
四、结语
综上所诉，锅炉的运行控制包括控制系统，硬件软件等多个方面，无论是哪一个方面其对锅炉的运行都有着非常重要的影响，所以每个环节都必须得到相应的重视。
只有近乎完善的锅炉运行控制系统和远程监控系统，才能够保证锅炉运行效率的有效提高，能源利用的最大化。
从而促进我国经济的可持续发展。
参考文献：
[1] 徐志斌 . 燃气热水锅炉负荷调节控制系统的设计[J]. 工业炉. 2014(06)
[2] 叶亚兰 . 煤气锅炉主要运行参数的煤耗偏差分析[J]. 热力发电. 2014(11)
[3] 崔颖辉 . 浅谈75吨高温高压燃天然气锅炉的设计[J]. 科技创新与应用. 2014(32)
[4] 赵玺灵 . 燃气锅炉排烟温度降低对烟气扩散的影响分析[J]. 煤气与热力. 2014(07)
[5] 周慧强. 关于燃煤工业锅炉改烧谷壳的探讨[J]. 质量探索. 2015(04)
[6] 李澎. 燃煤工业锅炉现状及能效提升途径研究[J]. 中国化工装备. 2016(06)。
