FP7182-去频闪芯片在LED驱动中的应用(1)

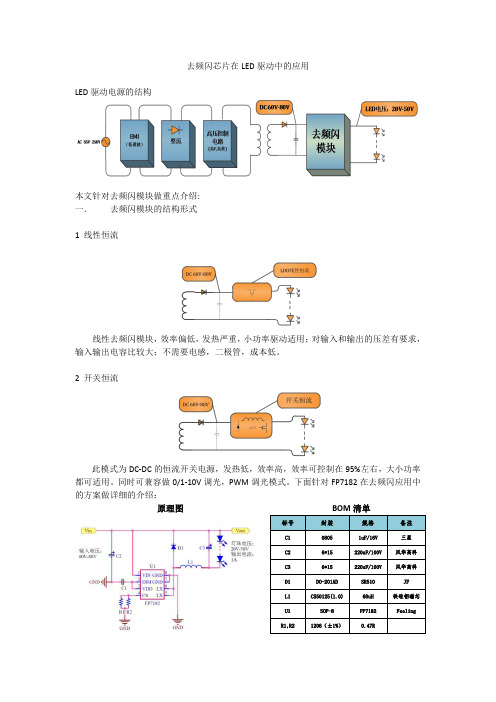

去频闪芯片在LED驱动中的应用
LED驱动电源的结构
本文针对去频闪模块做重点介绍:
一．去频闪模块的结构形式
1线性恒流
线性去频闪模块，效率偏低，发热严重，小功率驱动适用；对输入和输出的压差有要求，输入输出电容比较大；不需要电感，二极管，成本低。

2开关恒流
此模式为DC-DC的恒流开关电源，发热低，效率高，效率可控制在95%左右，大小功率都可适用。

同时可兼容做0/1-10V调光，PWM调光模式。

下面针对FP7182在去频闪应用中的方案做详细的介绍：
原理图BOM清单
FP7182恒流特性
输入电压固定，改变LED灯珠串联数量不同，输出电流基本稳定
FP7182效率测试图
输入电压60V，输出电压24V-52V，输出电流1.37A。

西驰APF有源滤波器说明书

有源电力滤波器使用说明书
版本：2.1 发行日期；2013.03
西安西驰电能技术有限公司
有源电力滤波器使用说明书
ห้องสมุดไป่ตู้
目录
第一章．安全指示...............................................................................................................................................1 第二章．注意事项...............................................................................................................................................2 2.1 接收和设备检查...................................................................................................................................2 2.2 运输.......................................................................................................................................................2 2.3 标志....................................................................................................

718产品概述

Simplified ChineseMarch 2000 Rev.2, 12/02© 2000-2002 Fluke Corporation, All rights reserved. Printed in USA All product names are trademarks of their respective companies.®718 30G/100GPressure Calibrator有限的保修及有限的责任范围美国福禄克公司（Fluke）保证本产品的用料和做工都是毫无瑕疵的，保修期为三年（泵组件为一年）从购买日起开始计算。

本项保证不包括保险丝、可弃置的电池或者因意外、疏忽、误用或非正常情况下的使用或处理而损坏的部件。

经销商无权以 Fluke 的名义给予其它任何保证。

欲在保证期间取得担保服务，请把损坏的校准仪（附上故障说明）寄到最靠近您的 Fluke 授权服务中心。

此保修仅限于上述范围。

本保证并没有其它明示或暗示的担保（包括对某一项特殊目的的适应性）。

任何原因或原理所引起任何特别、间接、附带或继起的损坏或损失，福禄克一概不予负责。

由于某些国家或州不允许对附带或继起的损坏有所限制，本保证的限制或许与您无关。

使用用户手册718 Pressure Calibrator 用户手册是包括在随校准仪一起的 718 CD 里。

如何和 Fluke 联系欲订购附件、寻求操作上的帮助或询问最靠近您的 Fluke 经销商或服务中心的地点，请打电话：美国： 1-888-99-FLUKE (1-888-993-5853)加拿大： 1-800-363-5853欧洲： +31 402-678-200日本： +81-3-3434-0181新加坡： +65-738-5655其它国家： +1-425-446-5500或请浏览 Fluke 的网址：。

Pressure Calibrator（压力校准仪/泵）简介Fluke 718 30G 和 718 100G 压力校准仪（Pressure Calibrators，以下简称为“校准仪”）具有以下的功能：•校准 P/I（压力-电流）变送器。

IC-718短波全频段电台使用说明

内部使用
（三）
面板介绍
交通运输部南海第一救助飞行队航务管理部
内部使用
四
常见问题解决
交通运输部南海第一救助飞行队航务管理部
内部使用
（四）
常见问题解决
1 按下PWR键后无电源显示的可能原因： □电源没有打开； □保险丝烧掉，检查电源，更换电源保险丝； □ 电源连接线未连接好，重新检查接好连接线。
内部使用
谢谢观看！
交通运输部南海第一救助飞行队航务管理部
内部使用
2 开机后没有声音的可能原因： □音量太小，调AF旋钮； □静噪水平太高，调RF/SQL旋钮至中立位置； □电台处在发射模式。
3 接收的信号杂音大的可能原因： □选择的操作模式不正确； □ SHIFT,NOISE,PREAMP等功能打开； □天线未连接好，接触不良。
交通运输部南海第一救助飞行队航务管理部
电压电流
永远不要把交流电接入电台，不要把超过16V直流电接入电台，这可能会引起火灾或损坏电台。
交通运输部南海第一救助飞行队航务管理部
内部使用
（一）
使用注意
电击提醒
永远不要在开机时用金属、电线或其它物体接触电台内部或接触后面板，这可能会导致电击。
注意防水
永远不要使电台接触到雨、雪或任何的液体。接触到液体后应该立即关闭电源。
开机调模式：电台前面板：
IC-718日常使用
调模式
1、按PWR键开机，此时显示屏应有显示。 2、按下MODE按键，选择电台工作模式。电台模式选择LSB或USB模式。（LSB和USB都属
于单边带调制，长按MODE 1S互相转换）。
交通运输部南海第一救助飞行队航务管理部
内部使用

L20E72 MS18A调试说明说明书

1. 概述本机型采用MS18A机芯，此机芯使用MSTAR公司的MST718BU芯片，采用上广电生产的20吋液晶显示屏,其物理分辨率为640X480，该机集电视、电脑显示功能于一身，具有高显示品质、体积小、无辐射等优点。

本机芯系列机型对新检测到的VGA 模式会自动做自动调整，所以工厂生产时省去对VGA 画面的自动调整工序。

2. 工厂菜单（P模式）2.1进入方法用户音量置为0，光标停在图像菜单对比度项上， 3秒内按序输入密码9735，进入P模式，并将该状态记忆在NVM ；快捷标志FACTORY MODE HOTKEY为ON时，按工厂快捷键(P模式开关键码0x31，全按键遥控器最下面一排中间按键)，进入P模式, 并将该状态记忆在NVM ；开机状态，且快捷标志FACTORY MODE HOTKEY为ON时，接收到TECI“FACTORY MODE ON”指令，进入P模式, 并将该状态记忆在NVM；交流开机时，如FACTORY MODE为ON，则自动进入P模式。

2.2退出方法FACTORY MODE HOTKEY为ON时，按工厂快捷键(P模式开关键码0x31，全按键遥控器最下面一排中间按键) ，退出P模式；同时清NVM中工厂状态标志位；开机状态，接收到TECI“FACTORY MODE OFF”指令，退出P模式；同时清NVM中工厂状态标志位；按PRODUCTING菜单SHOP项操作，完成相应的工作后自动待机，退出P模式；同时清NVM中工厂状态标志位；遥控待机，退出P模式；同时清NVM中工厂状态标志位。

3.老化进入P模式工厂菜单，将WARM-UP设置为ON（制作E2PROM母片时可将此值预置为ON）；将电视送入老化房或老化线进行半小时老化后方可进入下面的调试。

4.工厂生产调试内容4.1 AGC调整4.1.1 仪器：54200、示波器（或数字表）、无感调试起、10：1探头、固定胶 4.1.2 步骤输入65dB彩条信号，探头挂高频头P1（AGC）脚，将主板电位器VR1逆时针旋最小后，再顺时针增大，令示波器（或数字表，以下同）读数刚好下降，AGC电压开始起控（约为4.0VDC）；增大输入信号，AGC电压应能下降起控（如不能起控，应重调）。

fluke718使用说明书

节电功能 .................................................................................................................... 6 开关测试 ......................................................................................................................... 8 利用绝对压力给模块调零 ................................................................................................ 9 校准 P/I 变送器 ............................................................................................................... 10
vi
更换电池.................................................................................................................... 21 零件和附件..................................................................................................................... 22
目录技术指标 ........................................................................................................................ 25 压力传感器输入端 ..................................................................................................... 25 压力模块输入端 ......................................................................................................... 25 直流电（mA，毫安）输入......................................................................................... 25 回路供电.................................................................................................................... 25 一般指标.................................................................................................................... 26 如何和 Fluke 联系 .......................................................................................................... 27

Fluke 718系列压力校准器用户手册说明书

iii
718 Series 用户手册
iv
图目录
图
标题
页码
1. 连接方法 ................................................................................................................................ 5 2. 前面板特性 ............................................................................................................................ 6 3. 泵特性.................................................................................................................................... 9 4. 内部压力传感器带内部泵 ....................................................................................................... 12 5. 压力模块带内部泵.................................................................................................................. 13 6. 压力模块带外部泵.................................................................................................................. 17 7. 供应回路电压......................................................................................................................... 19 8. 更换电池 ................................................................................................................................ 21 9. 更换零件 ................................................................................................................................ 24

云谱仪器代理产品手册说明书

云谱仪器代理产品手册云谱仪器（上海）有限公司目录云谱简介 (1)劳埃德材料试验机 (2)劳埃德食品质构仪 (11)劳埃德密度梯度仪 (12)劳埃德熔融指数仪 (13)劳埃德热变形/维卡软化点试验机 (14)查狄伦测力计 (15)新时代硬度计 (20)博锐硬度计 (29)雷然聚合物测试仪 (39)RDM实验室热封仪 (42)亚太拉斯老化试验机 (49)爱色丽台式色差仪 (52)优莱博稳定控制系统 (58)优莱博粘度计 (61)奥智品影像测量仪 (65)磁通探伤仪 (69)磁通荧光检测仪 (70)云谱简介/ About Us云谱仪器（上海）有限公司(Wintop Instrument)是一家专业从事材料力学检测仪器的研发、生产制造和销售服务于一体的实体性公司。

自云谱仪器公司创立以来一直专注于材料的物理性能检测领域，致力于为客户打造一个先进的、专业的、完善的物理性能检测方案。

因此，我们同时与多家国外著名物性检测仪器厂商强强合作，是英国LLOYD、美国Chatillon、美国Newage、德国Bareiss、美国Atlas、美国ogp、美国X-rite、英国RDM、英国Ray-Ran、德国Coesfeld、德国Julabo、德国Binder等厂商在中国的一级代理商，同时是多家厂商在华的技术服务中心。

云谱仪器公司拥有一支富有激情、高效、专业的服务团队，始终冠以“服务至上”的经营理念努力为广大用户提供更好、更优质的服务。

我们的追求Win --- 赢得客户的满意、赢得供应商的信赖、赢得同行的尊重我们的承诺Top --- 一流的仪器、一流的技术、一流的服务行政销售中心装配车间一角LS 系列单柱台式机型LLOYD （劳埃德）仪器公司是全球知名的材料测试系统制造商，在材料测试领域具备50多年的实践经验，通过不断的创新和完善，LLOYD 公司可提供的产品范围从标准经济型材料试验机到客户定制化测试系统，从而满足客户全面且个性化的测试要求。

郑州百年导波雷达说明书

郑州百年阀门有限公司导波雷达说明书目录测量原理 -------------------------------------------------1 产品简介 -------------------------------------------------3 安装指南 -------------------------------------------------4 调试 -------------------------------------------------7 仪表尺寸 --------------------------------------------------8 技术参数 -------------------------------------------------8 产品选型 --------------------------------------------------9导波雷达物位计测量原理导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

输入反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。

正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。

对应于4－20mA输出。

测量范围说明：H----测量范围L----空罐距离B----顶部盲区E----探头到罐壁的最小距离顶部盲区是指物料最高料面与测量参考点之间的最小距离。

康特尔智能调节仪说明书

康特尔智能调节仪说明书
警告
1.在以下情况下使用这个设备，如(核能控制、医疗设备、汽车、火车，飞机、航空、娱乐或安全装置等)，需要安装安全保护装置，或联系我们索取这方面的资料，否则会引起严重的损失，火灾或人身伤害。

2.必须要安装面板，否则可能会发生触电。

3.在供电状态中不要接触接线端子，否则可能会发生触电。

4.不要随意拆卸和改动这个产品，如确实需要请联系我们，否则会引起触电和火灾。

5.请在连接电源线或信号输入时检查端子号，否则会引起火灾。

注意
1.这个装置不能使用在户外。

否则会缩短此产品的使用寿命或发生触电事故。

2当电源输入端或信号输入端接线时，No.20AWG(0.50mm')螺丝拧到端子上的力矩为0.74n·m-0.9n·m否则可能会发生损坏或连接端子起火。

3.请遵守额定的规格。

否则会缩短这个产品的寿命后发生火灾。

4.清洁这个产品时，不要使用水或油性清洁剂。

否则会发生触电或火灾，也将损坏本产品。

5.在易燃易爆，潮湿，太阳光直射，热辐射，振动等场所应避免使用这个单元。

否则可能会引起仪表不能正常工作。

6.在这个单元中不能有流尘或沉淀物。

否则可能会引起火灾或机
械故障。

7.不要用汽油，化学溶剂清洁仪表外壳。

使用这些溶剂会损害仪表外壳。

请用柔软的湿布（水或酒精〉清洁塑料外壳。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

BOM List Reference C1 C2 D1 L1 RCS Part 22uF/100V
遠翔科技
Feeling Technology
文件名稱
FP7182 應用說明
日期 20160426 版別 A
測試條件：測試電路如上頁應用電路所示，LED=3串(9V)，LED電流=3A
5
遠翔科技
Feeling Technology
文件名稱
FP7182 應用說明
日期 20160426 版別 A
調光控制 FP7182 可輸入 DC 電壓與 PWM 訊號兩種方式做調光，DC 調光範圍是 0.25V~1.5V，可調整輸出電流 20%~100%；PWM 訊號調光時候建議頻率設定在 200Hz~1kHz，改變 PWM 占空比可調整輸出電流 0%~100%。 Ch2:PWM、Ch3:LX、Ch4:ILED
遠翔科技
Feeling Technology
文件名稱
FP7182 應用說明
日期 20160426 版別 A
FP7182 產品特性說明
1. 2. 3. 4. 5. 6. 7. 恆流輸出：IC 內部有快速回授機制，輸出電流不受電感量、輸入電壓與輸出 LED 電壓影響。恆定電流紋波控制：FP7182 會自動調整頻率，使 LED 上的電流紋波固定在±25%。 Vin Pin 高壓輸入：VIN pin 可承受達 100V 的電壓，不用接降壓阻容，減少外部元件。線性調光功能：在 DIM PIN 輸入電壓 0.25V~1.5V 可控制輸出 20%~100%的 LED 電流 PWM 調光功能：在 DIM Pin 輸入 PWM 訊號，改變占空比可控制輸出 LED 電流 0%~100%。短路保護和過溫保護：可避免燒 LED 的情況。 0.25 V LED 電流計算公式： ILED ( A )= R CS (Ω)
3.5 3 2.5
140 120 100
Frequency(kHz)
LED Current(A)
2 1.5 1 0.5 0 0 10 20 30 40 50 60 Input Voltage(V) FP7182 line regulation 70 80 90
80 60 40 20 0 0 10 20 30 40 50 60 Input Voltage(V) FP7182頻率變化趨勢 70 80 90
腳位說明
Top View
Name
VIN DIM VDD CS
1 8
No. I / O
1 2 3 4 5 6 7 8 9 P I P I O O P P O
Description
電源輸入腳，可承受高達 100V 電壓輸出調光腳，可輸入直流電壓或 PWM 訊號控制輸出電流電源輸入腳，此腳位電壓不可高於 8.5V 輸出電流檢測腳，電流精度±2% NMOS drain 端 NMOS drain 端 IC 接地腳 IC 接地腳 IC 散熱片，必須連接到 LX。
100
92.9
80
Temperature(℃ )
92.7 92.5
60
Efficiency(%)
92.3
40
92.1 20 環溫 25℃下 FP7182的表面溫度 0 10 20 30 40 50 60 70 80 90 91.9 FP7182轉換效率 0 10 20 30 40 50 60 70 80 90
4
遠翔科技
Feeling Technology
文件名稱
FP7182 應用說明
日期 20160426 版別 A
應用線路設計說明： 1. 最大占空比 FP7182 輸出 TON 最大值是 55us，TOFF 最小值是 0.6us，所以 IC 可最大工作占空比是 98.9%，可是實際應用上需考慮電感上的 DCR、MOS 的內阻 RON、二級管的壓降 VD 與輸入線的線損 RL，依電感公式可推導出以下算式以供參考：
GND
VIN
2 7
GND
FP7182 XXx-XXL
EP(LX)
DIM
6
3
LX
VDD
5
4
LX
CS LX LX GND GND EP
Bottom View
1
遠翔科技
Feeling Technology
文件名稱
FP7182 應用說明
日期 20160426 版別 A
應用電路輸入範圍：10.5V~100V 輸出範圍：LED = 3V~9V ※ 設定比較大電流時候請注意環境溫度請勿過高，否則溫度補償會動作導致無法正常恆流輸出。
TON = TOFF =
VIN - VLED VLED
0.5 × L × ILED - VREF - ILED × (DCR + R ON )
0.5 × L × ILED - VD - (ILED × DCR)
※ 以上算式忽略線損 RL ※ VREF 是 IC 的參考電壓 0.25V ※ 從以上公式可得知電感的 DCR 、MOS 的 RON 與二級管壓降 VD 都會降低 IC 可工作最大的占空比 2. 電流精度 FP7182 採用平均電流檢測方式，對於電感變化與輸入電壓變化都可以穩定的恆流輸出，需注意 IC 有 TON 最小值的限制，當 IC 工作的 TON 低於最小值(1us)電流精度會開始失準，只要把電感量放大就可以解決問題。TON 計算參考上述算式。 3. 溫度補償 FP7182 內部有做溫度補償的功能，當溫度達 130℃溫度補償功能啟動，會把輸出電流降為 40%，溫度如果繼續升高到 170℃再啟動過溫保護，過溫保護功能會把 IC 完全關斷。設定比較大電流時候請注意環境溫度請勿過高，否則溫度補償會動作導致無法正常恆流輸出。 4. 工作頻率 FP7182 會隨外部元件設定與輸出電流調整出合適的工作頻率，調整電感量可直接調整工作頻率，一般建議操作在 250kHz 以下，工作頻率計算可參考以下算式： V × (VIN - VLED ) Frequency ≈ LED 0.5 × L × ILED × VIN ※ 以上算式忽略 Ron、DCR、VD…等參數
VIN=24V LED=9V/3A PWM=500Hz
PWM duty=99%
VIN=24V LED=9V/3A PWM=500Hz
PWM duty=1%
6
3
遠翔科技
Feeling Technology
文件名稱
FP7182 應用說明
日期 20160426 版別 A
PCB Layout
注意事項： 1. CS pin 與 DIM pin 較為敏感，必須縮短走線，盡可能避開電感。 2. VDD 對地電容(C2)盡量靠近 IC。 3. 輸入電容(C1)的地盡量靠近電流設定電阻(RCS)的地。 4. PCB 板剩餘空間建議都鋪銅走地線，對抗雜訊有比較好的效果。 5. 電感(L1)要避免靠近 IC，以免干擾 IC 的電流偵測。
0 Input Voltage(V)
91.7 Input Voltage(V)
3.5 3 2.5
LED Current(A)
3.5 3 2.5
LED Current(A)
2 1.5 1 0.5 0 0 20 40 60 80 PWM Duty(%) PWM=500Hz 100
2 1.5 1 0.5 0 0 0.2 0.4 0.6 0.8 DIM Voltage(V) 1 FP7182 linear dimming 1.2 1.4 1.6
