《华为技术认证HCNA网络技术实验指南》配置HCNA网络技术实验指南主要包括以下几个方面的内容：1.实验环境准备：实验指南给出了实验所需的软硬件环境配置要求，包括操作系统要求、硬件设备要求等，帮助学员搭建一个符合实验要求的实验环境。
2.实验一：基本网络配置：这个实验主要是介绍了网络设备的基本配置，包括设备初始化、设备密码设置、设备IP地址设置、设备接口配置等。
3.实验二：交换机配置：这个实验主要是介绍了交换机的基本配置，包括VLAN的配置、端口的配置、交换机之间的链路聚合（LAG）配置等。
4.实验三：静态路由配置：这个实验主要是介绍了静态路由的配置，包括路由表的配置、默认路由的配置、静态路由的配置等。
5.实验四：网络服务配置：这个实验主要是介绍了网络服务的配置，包括DHCP服务的配置、DNS服务的配置、NAT服务的配置等。
6.实验五：网络安全配置：这个实验主要是介绍了网络安全的配置，包括ACL（访问控制列表）的配置、ARP防护的配置、端口安全的配置等。
7.实验六：无线网络配置：这个实验主要是介绍了无线网络的配置，包括基本的无线网络配置、无线网络安全配置等。
通过完成这些实验，学员可以全面掌握华为网络设备的基本配置和网络服务的配置，培养实际操作的能力和解决问题的能力。
此外，《华为技术认证HCNA网络技术实验指南》还提供了详细的实验步骤、截图和实验报告的写作指导，方便学员进行实验记录和实验报告的撰写。
总之，华为技术认证HCNA网络技术实验指南是一本很好的教材，可以帮助学员全面提高网络技术方面的实际操作能力和问题解决能力，对于准备参加华为HCNA认证考试的学员来说，是一本非常有价值的指导书。
1.HCNA认证定位于中小型网络的基本配置和维护。
HCNA认证包括但不限于：网络基础知识，流行网络的基本连接方法，基本的网络建造，基本的网络故障排除，华为路由交换（数通）设备的安装和调试。
通过HCNA认证，将证明您对中小型网络有初步的了解，了解中小型网络的通用技术，并具备中小型网络设计以及使用华为路由交换设备实施的基础协助能力。
拥有通过HCNA认证的工程师，意味着企业有能力搭建基本的中小型网络，并将基本的语音、无线、云、安全和存储集成到网络之中，满足各种应用对网络的使用需求。
2.HCNA-Security认证定位于中小型网络安全方面的基本配置和维护。
HCNA-Security 认证包括但不限于：网络安全基础知识，防火墙基础知识和部署，防火墙访问控制列表技术，防火墙动态地址转换技术，防火墙VPN(Virtual Private Network)技术，防火墙用户认证技术，防火墙UTM技术，终端安全技术介绍。
通过HCNA-Security认证，将证明您对中小型网络安全技术和应用有初步的了解，并具备协助设计中小型企业安全网络架构以及部署和维护相应解决方案的能力。
拥有通过HCNA-Security认证的工程师，意味着有能力实现中小企业基本的网络安全，并且能满足各种安全应用的基本需求。
3.HCNA-WLAN认证定位于中小型无线局域网络的基本配置和维护。
HCNA-WLAN认证包括但不仅限于：无线局域网络基础知识及相关原理，802.11相关协议，无线媒体访问，无线局域网络相关设备的特性、基本配置与部署，无线局域网络典型组网方式，无线局域网络设备简单故障排除，华为无线局域网络网管软件的基本配置。
通过HCNA-WLAN认证，将证明您对中小型无线局域网络有初步的了解，了解无线局域网络基础知识及相关原理，了解华为无线局域网络相关设备，能配置和维护中小企业无线局域网络，具备无线局域网络简单故障排除的能力。
拥有通过HCNA-WLAN认证的工程师，意味着企业有能力完成基本无线局域网络的建设和维护，满足基本的无线网络接入需求。
hcna知识点总结网络基础知识1. 网络基础概念网络是由若干互相连接的计算机和网络设备组成的。
它们通过某些介质传输信息，以协同工作、共享资源为目的，从而在两台或者更多主机之间传送数据。
网络基础知识包括了网络的定义、网络的分类、网络拓扑结构、计算机网络的协议体系结构等内容。
2. OSI参考模型OSI（Open Systems Interconnection）是国际标准化组织（ISO）制定的一个通信系统互连参考模型。
OSI参考模型将通信系统划分为七个层次，每一层都能够与同一层次的其他系统互相通信。
OSI参考模型的七个层次依次是物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
3. TCP/IP协议族TCP/IP协议族是一个网络通信模型，同时也是一个因特网相关的通讯协议组，包含了TCP、IP等多个协议。
TCP/IP协议族的核心是TCP和IP两个协议，其中TCP负责数据的传输控制，IP负责数据的路由传输。
网络技术知识1. 以太网技术以太网技术是一种局域网技术，它是目前使用最广泛的局域网技术。
它使用CSMA/CD （Carrier Sense Multiple Access/Collision Detection）协议，能够有效地处理局域网上的数据传输。
以太网技术主要涉及了IEEE802.3标准、以太网的传输介质、以太网的拓扑结构等内容。
2. 交换技术交换技术是指通过网络设备中的交换机实现网络流量的转发和控制。
通过交换技术可以实现网络的连接、隔离和流量控制等功能。
交换技术主要包括了交换机的基本概念、交换机的工作原理、交换机的端口管理等内容。
3. 路由技术路由技术是指利用路由器设备来实现网络数据包的传输和转发。
通过路由技术可以实现网络的连通和数据的传输。
路由技术主要包括了路由器的基本概念、路由协议、路由表的构建与维护等内容。
网络安全知识1. 网络安全概念网络安全指的是对网络的数据和信息进行保护，以防止未经授权的访问、损坏、篡改和泄露。
实验报告：HCNA综合实验引言近年来，随着信息技术的发展，网络通信已经成为人们生活中不可分割的一部分。
网络是将各种计算机、服务器等设备连接起来的全球性计算机网络，拥有广泛的应用领域，如军事、商业、教育等。
而网络的可靠性和稳定性是网络工程师们一直追求的目标，因此，学习网络通信知识和技能已经成为当今社会中普遍的需求。
华为企业与行业应用事业部（EA）发布的HCNA认证，是华为公司针对网络工程师所开发的网络认证。
HCNA认证能够帮助网络工程师获得关于华为产品的认识和掌握一些网络技术，HCNA综合实验是其中的一项。
本文主要介绍HCNA综合实验的具体实验步骤、操作要点和实验效果，旨在帮助初学者更好地了解网络通信技术和HCNA认证。
实验环境本次实验使用的HCNA实验环境包括以下内容：•两台虚拟机（VM1、VM2），操作系统为CentOS 7.5；•一台物理机（Physical Machine），操作系统为Windows 10；•HCNA综合实验软件。
实验步骤第一步：实验前准备•确认实验主机的IP地址和网关信息；•在VM1和VM2中安装RIP协议；•在Physical Machine中安装SecureCRT软件，用于连接VM1和VM2。
第二步：构建网络拓扑•打开HCNA综合实验软件；•点击“新建”按钮创建新的网络拓扑；•右键点击拓扑界面，选择“添加节点”，分别添加两台虚拟机和一台物理机；•连接VM1、VM2，使其之间可以互相通信；•连接Physical Machine和VM1、VM2，使其可以访问VM1和VM2。
第三步：配置网络参数•分别在VM1和VM2上配置IP地址、网关等参数；•在物理机上使用SecureCRT连接VM1和VM2，测试两台虚拟机之间的连通性。
第四步：配置路由器•启动虚拟机VM1，进入“root”权限；•安装RIP协议，并进行RIP协议的相关设置；•启动虚拟机VM2，进入“root”权限；•安装RIP协议，并进行RIP协议的相关设置；•在SecureCRT中通过VM1和VM2之间的RIP协议实现数据通信。

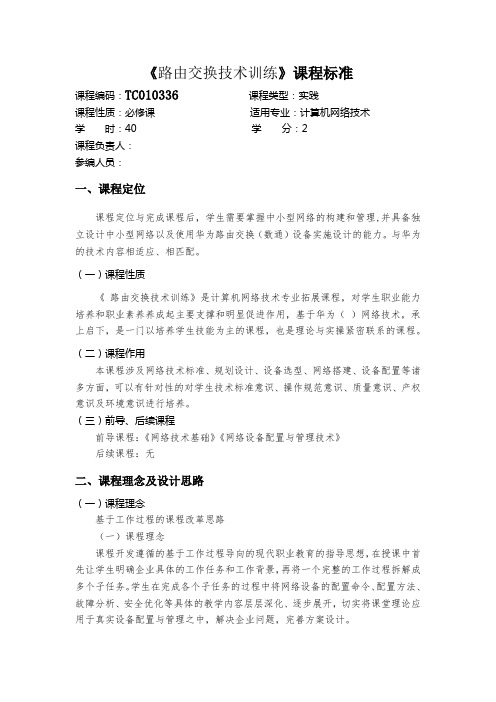

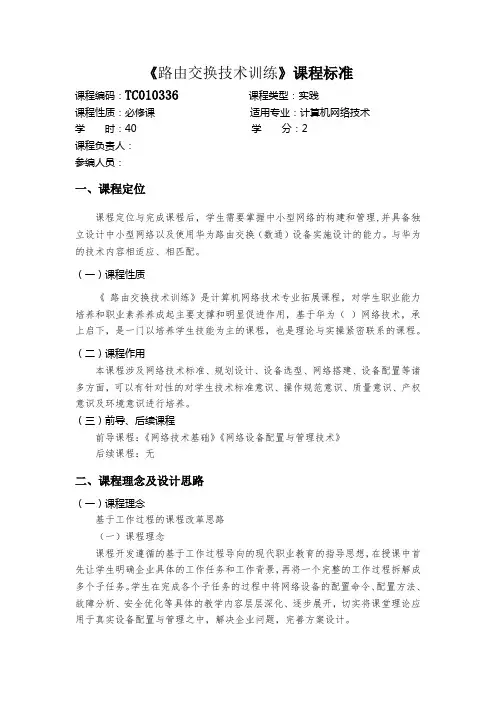

《路由交换技术训练》课程标准课程编码：TC010336课程类型：实践课程性质：必修课适用专业：计算机网络技术学时：40 学分：2课程负责人：参编人员：一、课程定位课程定位与完成课程后，学生需要掌握中小型网络的构建和管理,并具备独立设计中小型网络以及使用华为路由交换（数通）设备实施设计的能力。
与华为的技术内容相适应、相匹配。
（一）课程性质《路由交换技术训练》是计算机网络技术专业拓展课程，对学生职业能力培养和职业素养养成起主要支撑和明显促进作用，基于华为（）网络技术，承上启下，是一门以培养学生技能为主的课程，也是理论与实操紧密联系的课程。
（二）课程作用本课程涉及网络技术标准、规划设计、设备选型、网络搭建、设备配置等诸多方面，可以有针对性的对学生技术标准意识、操作规范意识、质量意识、产权意识及环境意识进行培养。
（三）前导、后续课程前导课程：《网络技术基础》《网络设备配置与管理技术》后续课程：无二、课程理念及设计思路（一）课程理念基于工作过程的课程改革思路（一）课程理念课程开发遵循的基于工作过程导向的现代职业教育的指导思想，在授课中首先让学生明确企业具体的工作任务和工作背景，再将一个完整的工作过程拆解成多个子任务。
学生在完成各个子任务的过程中将网络设备的配置命令、配置方法、故障分析、安全优化等具体的教学内容层层深化、逐步展开，切实将课堂理论应用于真实设备配置与管理之中，解决企业问题，完善方案设计。
（二）课程设计思路该课程以实际工作任务为载体，以网络设备配置为手段，以解决网络方案规划为目的，带动理论学习和职业技能的层层深化。
首先依据行业发展对网络设备工程师岗位群进行工作任务和职业能力分析，确定并综合该课程所要具备的专业能力和职业素养，从而确定课程教学目标和学习领域，引入企业工作任务设计学习情景，细化教学内容。
同时参照国内外网络设备工程师行业标准和从业资格，制定课程标准，设计教学环节，对教学过程组织、教学条件、课程评价进行细致设计，完善教学方法和教学实施过程，使行业高速技术革新及时准确地反映到实践教学之中，体现课程设计、人才培养与企业需求的一致性。
实验一。
命令行基础一、实验目标掌握设备系统参数的配置方法，包括设备名称、系统时间及系统时区掌握Console口空闲超时时长的配置方法掌握登录信息的配置方法掌握登录密码的配置方法掌握保存配置文件的方法掌握配置路由器接口IP地址的方法掌握测试两台直连路由器连通性的方法掌握重吭设备的方法掌握查看版本、当前配置、接口信息实验描述及组网二、实验过程步骤一查看系统信息执行display version命令，查看路由器的软件版本不硬件信息。
[Huawei］display versionHuawei Versatile Routing Platform SoftwareVRP （R) software, Version 5。
130 （AR2200 V200R003C00）Copyright （C) 2011-2012 HUAWEI TECH CO., LTDHuawei AR2220 Router uptime is 0 week，0 day, 0 hour，0 minute BKP 0 version information：1。
PCB Version ：AR01BAK2A VER.NC2。
If Supporting PoE ：No3。
Board Type : AR22204。
MPU Slot Quantity : 15. LPU Slot Quantity : 6MPU 0(Master）: uptime is 0 week, 0 day，0 hour，0 minuteMPU version information :1. PCB Version ：AR01SRU2A VER。
A2。
MAB Version : 03。
Board Type ：AR22204。
BootROM Version : 0命令回显信息中包含了VRP版本，设备型号和启动时间等信息。
步骤二修改系统时间VRP系统会自动保存时间，但如果时间不正确，可以在用户规图下执行clock timezone命令和clock datetime命令修改系统时间.〈Huawei〉clock timezone Local add 08：00：00<Huawei〉clock datetime 12:00:00 2013-09-15可以修改Local字段为当前地区的时区名称。
hcna复习资料HCNA复习资料近年来，信息技术的飞速发展已经改变了人们的生活方式和工作方式。
网络技术作为其中的重要组成部分，对于现代社会的发展起到了关键性的作用。
作为网络技术的基础，华为认证网络工程师（HCNA）证书备受关注。
本文将为大家提供一些HCNA复习资料，帮助大家更好地备考。
一、网络基础知识首先，我们需要了解一些网络基础知识。
网络是由多个设备通过通信线路连接起来，形成一个互联的系统。
网络的基本组成包括服务器、交换机、路由器、防火墙等。
了解这些设备的功能和作用，对于理解网络的工作原理非常重要。
其次，我们需要了解网络的拓扑结构。
常见的网络拓扑结构有总线型、环型、星型、树型等。
每种拓扑结构都有其特点和适用场景，掌握这些知识有助于我们在实际应用中选择合适的网络拓扑结构。
二、网络通信协议网络通信协议是网络中设备之间进行通信的规则和约定。
常见的网络通信协议有TCP/IP协议、HTTP协议、FTP协议等。
了解这些协议的工作原理和应用场景，对于网络工程师来说至关重要。
在学习网络通信协议时，我们需要重点关注TCP/IP协议，因为它是互联网的基础协议。
TCP/IP协议是一个分层的协议体系，包括物理层、数据链路层、网络层、传输层和应用层。
每一层都有相应的协议和功能，掌握这些内容可以帮助我们更好地理解网络通信的过程。
三、网络安全网络安全是网络工程师必须要关注的一个重要领域。
随着网络的普及和应用，网络安全问题也日益突出。
了解网络安全的基本概念和方法，对于保护网络的安全至关重要。
在学习网络安全时，我们需要了解一些基本概念，如防火墙、入侵检测系统、虚拟专用网络等。
同时，我们还需要了解一些常见的网络攻击方式，如DDoS攻击、SQL注入、网络钓鱼等。
掌握这些知识，可以帮助我们更好地预防和应对网络安全威胁。
四、网络管理与维护网络管理与维护是网络工程师的重要任务之一。
网络管理包括对网络设备的配置、监控和故障排除等工作。
了解网络管理的基本原理和方法，对于提高网络的稳定性和可靠性非常重要。
《路由交换技术与应用》课程教学大纲课程编号：适用专业：通信类专业课程类型：专业课课程性质：必修课课程学时：60 课程学分：4一、课程定位路由交换技术与应用是通信技术、移动通信技术专业的一门专业核心课程。
以数据通信网络组网维护所需技术为核心，详细介绍了数据通信技术的必备理论知识和设备操作技能。
课程对培养学生的思维能力、创新能力、科学精神以及利用数据通信技术知识解决实际问题的能力有重要的意义。
通过对本课程的学习，学生可获得对数据网络的全面理解，了解数据网络在未来3G、NGN网络中的地位，对数据网络规划、网络组建及维护有清晰的认识。
本课程的前导课程为《数字通信技术及应用》《网络基础》，后续课程为《软交换设备配置与维护》《EPON技术与应用》《WLAN技术与应用》。
二、课程目标1.专业能力目标（1）掌握网络基础知识；（2）理解并掌握IP地址的分类、组成和表示方法；（3）掌握子网划分的方法；（4）理解路由基础知识与应用；（5）掌握RIP协议的基本原理及配置实现；（6）掌握VLAN间路由技术原理及配置实现；（7）掌握OSPF协议的基本原理及配置实现；（8）了解路由在大型网络中的应用；2.方法能力目标（1）具有查找资料，并对文献资料利用与筛查的能力。
（2）具有较强的语言文字组织表达能力。
（3）具有一定的提出问题、分析问题和解决问题的能力。
（4）具有知识迁移和继续学习能力。
（5）具有制定计划、决策及评估的能力。
（6）具有创新思维能力。
3.社会能力目标（2）具有团队协作能力。
（3）遵守职业道德的能力。
三、课程设计1、设计理念（1）职业性及时跟踪产业发展与行业动态，以职业能力培养为教学目标。
将企业主流技术、企业工作流程引入课程教学，在课程设计和实施过程中，课程组始终与企业进行密切合作。
（2）实践性理论学习和动手实践相结合，注重学生实践动手能力的培养。
（3）开放性不断更新教学内容、教学方法和教学资源。
2、设计思路选取数据通信网络中最基本、最重要的内容进行讲解，弱化实际应用不多而又难度较大的理论知识，注重通过实验加强学生对理论知识的理解，通过实验提高动手能力和综合分析解决问题的能力。

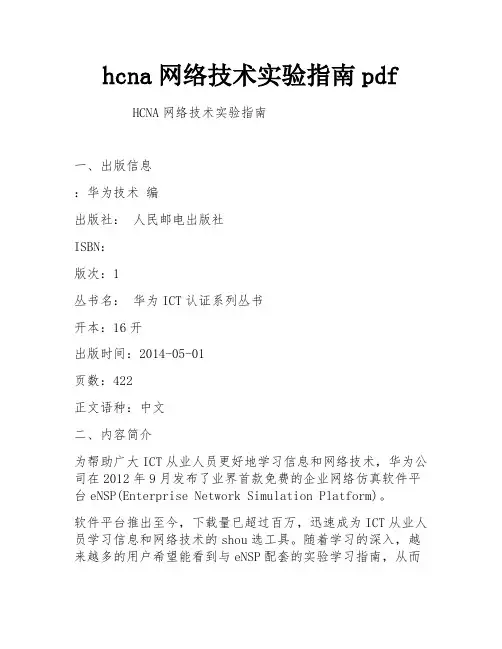

hcna网络技术实验指南pdf HCNA网络技术实验指南一、出版信息：华为技术编出版社：人民邮电出版社ISBN：版次：1丛书名：华为ICT认证系列丛书开本：16开出版时间：2014-05-01页数：422正文语种：中文二、内容简介为帮助广大ICT从业人员更好地学习信息和网络技术，华为公司在2012年9月发布了业界首款免费的企业网络仿真软件平台eNSP(Enterprise Network Simulation Platform)。
软件平台推出至今，下载量已超过百万，迅速成为ICT从业人员学习信息和网络技术的shou选工具。
随着学习的深入，越来越多的用户希望能看到与eNSP配套的实验学习指南，从而更好地利用eNSP学习信息和网络技术，并参加华为认证考试。
为此，华为公司与泰克网络实验室(华为授权培训合作伙伴)联合编写了《HCNA网络技术实验指南》。
《HCNA网络技术实验指南》zui大的特点是依据HCNA的知识点，基于eNSP搭建企业网络真实场景，并给出了大量的配置案例，将真实场景与配置实例紧密结合，使读者能够更快速、更直观、更深刻地掌握HCNA所需的知识，提高操作技能，增强实战经验。
《华为ICT认证系列丛书：HCNA网络技术实验指南》主要内容包括eNSP使用说明、VRP基础操作、二层交换技术和三层路由技术等，特别适合于正在学习HCNA或者想进一步提高对网络知识的理解及实际操作技能的读者。
三、书籍目录第1章eNSP及VRP基础操作1.1 认识eNSP1.2 熟悉VRP基本操作1.3 熟悉常用的IP相关命令1.4 配置通过Telnet登录系统1.5 配置通过STelnet登录系统1.6 配置通过>进行文件操作第2章交换机基础配置2.1 交换机基础配置2.2 理解ARP及Proxy ARP第3章VLAN3.1 VLAN基础配置及Access接口3.2 配置Trunk接口3.3 理解Hybrid接口的应用3.4 利用单臂路由实现VLAN间路由3.5 利用三层交换机实现VLAN间路由第4章生成树4.1 STP配置和选路规则4.2 配置STP定时器4.3 RSTP基础配置4.4 MSTP基础配置第5章其他交换技术5.1 GVRP基础配置5.2 Smart Link与Monitor Link5.3 配置Eth-Trunk链路聚合第6章静态路由6.1 静态路由及默认路由基本配置6.2 浮动静态路由及负载均衡第7章RIP7.1 RIP路由协议基本配置7.2 配置RIPv2的认证7.3 RIP路由协议的汇总7.4 配置RIP的版本兼容、定时器及协议优先级7.5 配置RIP抑制接口及单播更新7.6 RIP与不连续子网7.7 RIP的水平分割及触发更新7.8 配置RIP路由附加度量值7.9 RIP的故障处理7.10 RIP的路由引入第8章OSPF8.1 OSPF单区域配置8.2 OSPF多区域配置8.3 配置OSPF的认证8.4 OSPF被动接口配置8.5 理解OSPF Router-ID8.6 OSPF的DR与BDR8.7 OSPF开销值、协议优先级及计时器的修改8.8 连接RIP与OSPF网络8.9 使用RIP、OSPF发布默认路由第9章VRRP9.1 VRRP基本配置9.2 配置VRRP多备份组9.3 配置VRRP的跟踪接口及认证第10章基础过滤工具10.1 配置基本的访问控制列表10.2 配置高级的访问控制列表10.3 配置前缀列表第11章广域网11.1 WAN接入配置11.2 PPP的认证11.3 帧中继基本配置11.4 OSPF在帧中继网络中的配置第12章DHCP12.1 配置基于接口地址池的DHCP 12.2 配置基于全局地址池的DHCP 12.3 配置DHCP中继第13章IPv613.1 IPv6基础配置13.2 RIPng基础配置13.3 OSPFv3基础配置第14章其他特性14.1 实现eNSP与真实PC桥接14.2 SNMP基础配置14.3 GRE协议基础配置14.4 配置NAT附录命令索引四：下载地址HCNA网络技术实验指南.pdf。
一．企业网络架构1、区别：2、大型企业网络设计的基本思想：首先考虑企业业务特点，保证网络性能满足业务需求；除此之外还要考虑网络的可用性、稳定性、可扩展性、安全性和可管理性。
二．传输介质简介1、作用：不同传输介质的特性直接影响到通信的诸多方面，例如线路编码方式、传输速度、传输距离等等。
2、同轴电缆（少应用）：备注：10-BASE-2表示——传输速率10MbpS-基带传输-传输距离大约为200米；除此之外T代表双绞线，TX表示4线传输，一对发送另外一对接收，传输介质为5类及5类以上非屏蔽双绞线。
3、双绞线：STP）与非屏蔽双绞线（Unshielded Twisted Pair，STP）。
屏蔽双绞线在双绞线与绝缘封套之间有一个金属屏蔽层，可以屏蔽电磁干扰。
但是屏蔽双绞线应用条件苛刻，（除非有完善的底线系统）一般是UTP应用较多。
（2）不同类型的双绞线支持的传输速率一般不同，3类支持十兆、5类支持百兆、超5类支持千兆，迄今为止3、4类已经在市面上不常见（有也只是假5类）。
除此之外还有6类及更高版本。
（3）双绞线利用RJ-45水晶头来链接设备。
一般相同设备同级接口为反线，不同设备或不同级别的接口一般为正线。
千兆网卡可以自动识别正反线。
a.正线即直通线（标准568B）：两段线序相同（左至右）——白橙、橙、白绿、蓝、白蓝、绿、白棕、棕b.反线即交叉线（标准568A）：一段为正线线序，一端为（左至右）——白绿、绿、白橙、蓝，白蓝、橙、白棕、棕。
4、光纤：备注：光纤支持的传输速率包括10Mbps，100Mbps，1Gbps，10Gbps，甚至更高。
根据光纤传输光信号模式的不同，光纤又可分为单模光纤和多模光纤。
单模光纤只能传输一种模式的光，不存在模间色散，因此适用于长距离高速传输。
多模光纤允许不同模式的光在一根光纤上传输，由于模间色散较大而导致信号脉冲展宽严重，因此多模光纤主要用于局域网中的短距离传输。
5、串口电缆：上使用。
三．双工模式1、分类：分为单工、半双工与全双工。
（收音机、对讲机与电话网络）2、冲突域：冲突域是一个通过共享物理介质进行双向传输的所有节点的集合。
当同一冲突域中的主机同时发送数据时，数据到达目的地之前可能会发生冲突。
3、CSMA/CD（采用载波侦听多路访问的冲突检测技术）：（1）作用：半双工模式下，共享物理介质的通信双方必须采用CSMA/CD机制来避免冲突。
（2）工作原理：先听后发，边发边听，冲突停发，随机延迟后重发。
四．以太网帧结构1、网络通信协议：（1）局域网：IEEE 802、以太网（2）广域网：帧中继、PPP、HDLC2、分层模型：3、数据封装：这种协议栈逐层向下传递数据，并添加报头和报尾的过程称为封装。
4、帧格式：数据帧中封装的信息决定了数据如何传输，数据帧有两种格式，格式的选择由网络层决定。
5、以太网II帧格式：①以太网II：类型值大于1536②长度：64-1518③类型值0x0800：IP④类型值0x0806：ARP6、IEEE802.3帧格式：IEEE802.3帧格式：（1）Lengh字段定义了Data字段包含的字节数。
（2）占用了Data字段的8个字节作为LLC和SNAP字段。
（3）逻辑链路控制LLC由目的服务访问点DSAP、源服务访问点和Control字段组成。
（4）SNAP（Sub-network Access Protocol）由机构代码（Org Code）和类型（Type）字段组成。
Org Code三个字节都为0。
Type字段的含义与Ethernet_II帧中的Type字段相同。
IEEE802.3帧根据DSAP和SSAP字段的取值又可分为以下几类：a）当DSAP和SSAP都取特定值0xff时，802.3帧就变成了NetwareETHERNET帧，用来承载NetWare类型的数据。
b）当DSAP 和SSAP 都取特定值0xaa 时，802.3 帧就变成了ETHERNET_SNAP帧。
ETHERNET_SNAP帧可以用于传输多种协议。
c）DSAP和SSAP其他的取值均为纯IEEE802.3帧。
五.MAC地址1、MAC地址的作用与组成：（1）数据链路层基于MAC地址进行帧的传输。
以太网在二层链路上通过MAC地址来唯一标识网络设备。
（2）MAC地址共48bit，前24bit代表供应商代码（OUI组织唯一标识符），由IEEE管理和分配。
剩下的24位序列号由厂商自己分配。
（华为的网络产品的MAC地址前24比特是0x00e0fc ）2、MAC地址与局域网帧的发送方式：每个主机接口由一个MAC地址唯一标识，MAC地址的OUI中，第一个字节的第8比特表示发送方式（地址类型）。
（1）单播：单一的源端发送到单一的目的端。
（第8比特固定为0）（2）广播：单一的源发送到共享以太网的所有主机上。
（目的MAC：十六进制全F）（3）组播：选择性广播，主机侦听特定的组播地址。
（第8比特为1）3、接收数据帧：（1）检查目的MAC（2）检查帧校验序列FCS（3）根据Type值交给上层协议六.IP编址1、IP报文头部：（1）IP报文头部信息用于指导网络设备对报文进行路由和分片。
（2）路由：同一个网段内的数据转发通过链路层即可实现，不同网段的数据转发需要网络设备进行路由（3）分片：数据包超过一定长度是，需要分成不同的片段才能在网络中传输。
①接收端根据分片报文中的标识符（Identification），标志（Flags）,及片偏移（Fragment Offset）字段对报文进行重组。
②标识符（Identification）：用于识别属于同一个数据包的分片，保证分片被正确的重新组合。
③标志（Flags）：用于判断是否已经收到最后一个分片。
最后一个分片的标志字段设为0，其他分片设为1。
④片偏移（Fragment Offset）：表示每个分片在原始报文中的未知。
第一个分片的片偏移被置为0，下一个分片的片偏移表示紧跟这个分片后的第一个比特位置。
（4）生存时间（Time to Live）：为避免环路导致的网络拥塞，IP报文头部的TTL值每经过一台三层设备就会减一。
当TTL值降为0时，报文会被丢弃，同时丢弃报文的设备会根据报文的源IP向源端发送ICMP错误消息。
（5）协议号（Protocol）：标识了将会继续处理报文的协议，与以太网的Type字段类似，为一个十六进制数。
可以标识网络层协议如ICMP，也可以标识上层协议如TCP（0x06）、UDP（0x11）。
2、IP编址（1）32比特，点分十进制（2）分为网络为和主机位，标识所属网段和网段内的唯一设备（3）主机为全为0代表网络地址，全为1为该网段的广播地址——不能分配给主机作为IP 地址3、IP地址分类：（1）A类：0——0.0.0.0~127.255.255.255（2）B类：10——128.0.0.0~191.255.255.255（3）C类：110——192.0.0.0~223.255.255.255（4）D类（组播）：1110——224.0.0.0~239.255.255.255（5）E类（保留）：1111——240.0.0.0~255.255.255.2554、IP地址类型：（1）私有地址：●10.0.0.0~10.255.255.255●172.16.0.0~172.31.255.255●192.168.0.0~192.168.255.255●IPv4支持的最大地址数4,294,967,296（2）特殊地址：●127.0.0.0~127.255.255.255（环回地址，诊断网络是否正常）●0.0.0.0（表示任何网络）●255.255.255.255（0.0.0.0网段中的广播地址）5、子网掩码：（1）子网掩码用于区分网络部分和主机部分（2）子网掩码的表示法与IP相同，但是1是连续的。
1表示网络位，0表示主机位。
6、变长子网掩码：（1）有类IP编制的缺陷是地址使用率低。
（2）可变长子网掩码缓解了使用缺省子网掩码导致的地址浪费问题，同时也为企业网络提供了更为有效的编址方案。
7、无类域间路由：（CIDR——Classless Inter Domain Routing）：即路由汇聚，减小了路由表的规模。
8、网关：（1）网关用来转发来自不同网段之间的数据包。
（2）网关是指接收并处理本地网段主机发送的报文并转发到目的网段的设备。
（3）网管设备上连接本地网段的接口即为该网段的网管地址。
七．ICMP协议ICMP，网络控制消息协议，Internet Control Message Protocol，网络层协议。
1、ICMP作用：TCP/IP协议簇的核心协议之一，用于在IP网络设备之间发送控制报文，传递差错、控制、查询等消息。
2、ICMP重定向：（1）重定向消息用于支持路由功能。
（2）主机A根据默认网管向服务器A发送报文，RTB接收后检测到报文应转发到另一网段RTA，RTB向主机A发送Redirect消息，主机A收到消息后，向RTA发送报文。
3、ICMP差错检测：（1）ICMP Echo消息：常用于诊断源和目的地之间的网络连通性，同时提供其他信息，如报文的往返时间等。
（2）ICMP Echo Request 和ICMP Echo Reply 分别用于查询和响应某些信息，进行差错检测。
4、ICMP错误报告：（1）用于诊断网络连接性问题（2）TTL超时（3）目的网络不可达（4）目的主机不可达5、ICMP数据包格式：（1）ICMP消息封装在IP报文中（2）ICMP消息的格式取决于Type和Code字段（3）Type字段为消息类型（4）Code字段包含消息类型的具体参数（5）校验和字段用于检查消息是否完整（6）消息中包含32比特的可变参数①这个字段一般不用，通常设为0②在ICMP Redirect消息中，这个字段用来指定网关IP地址③在Echo请求消息中，这个字段包含标识符和序号。
源端根据这两个参数将受到的回复消息与本端发送的Echo 请求消息进行关联。
6、ICMP消息类型和编码类型：。
